滬科版八年級全冊第五節 科學探究：摩擦力習題課件ppt

這是一份滬科版八年級全冊第五節 科學探究：摩擦力習題課件ppt，共17頁。PPT課件主要包含了習題鏈接，解如圖所示等內容，歡迎下載使用。

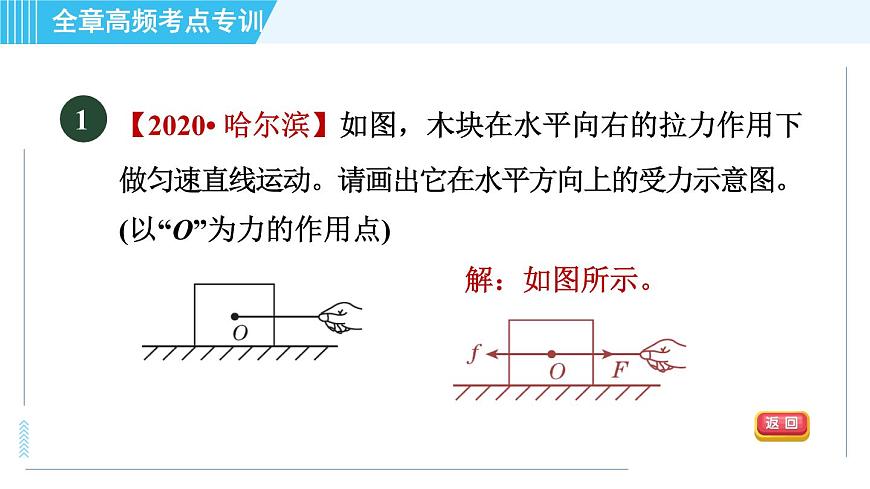

【2020? 哈爾濱】如圖，木塊在水平向右的拉力作用下做勻速直線運動。請畫出它在水平方向上的受力示意圖。(以“O”為力的作用點)

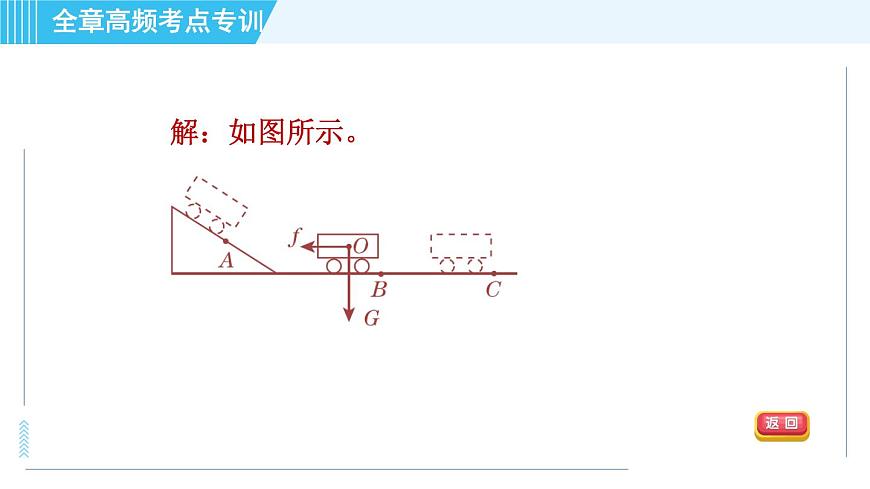

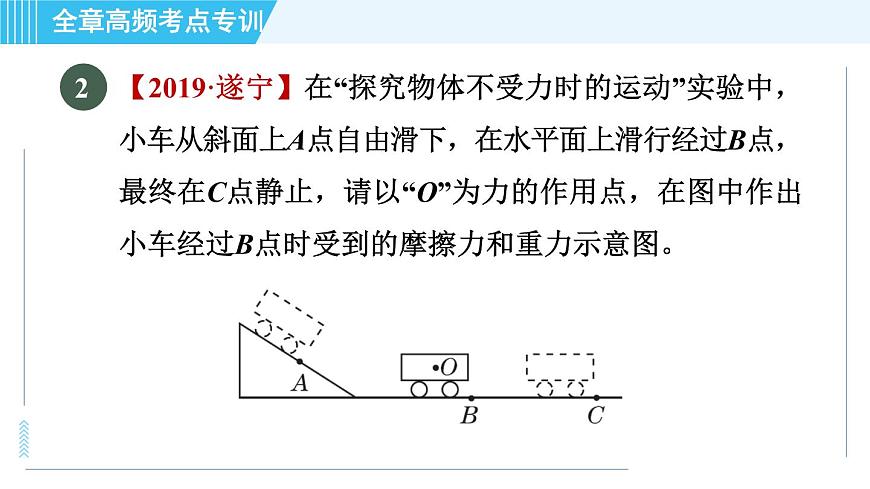

【2019·遂寧】在“探究物體不受力時的運動”實驗中，小車從斜面上A點自由滑下，在水平面上滑行經過B點，最終在C點靜止，請以“O”為力的作用點，在圖中作出小車經過B點時受到的摩擦力和重力示意圖。

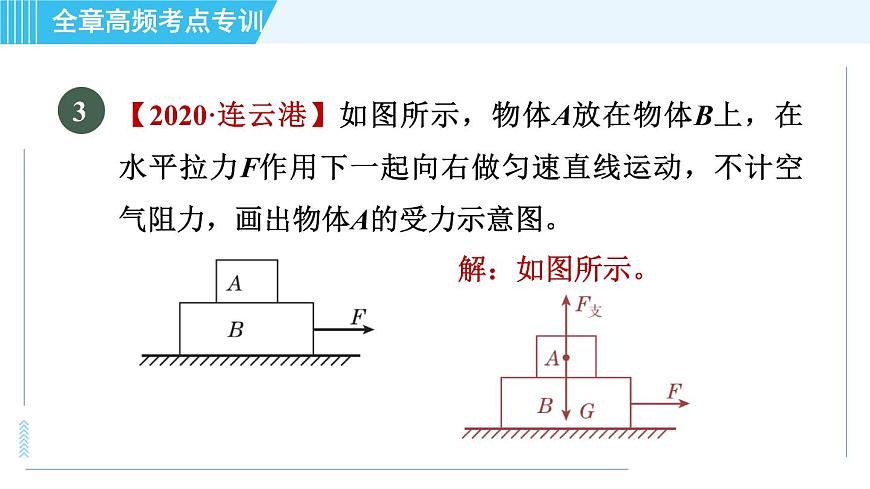

【2020·連云港】如圖所示，物體A放在物體B上，在水平拉力F作用下一起向右做勻速直線運動，不計空氣阻力，畫出物體A的受力示意圖。

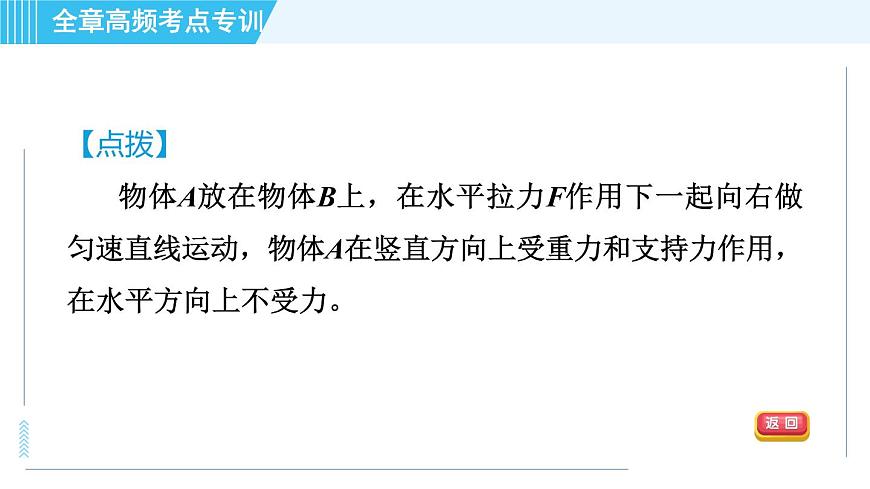

【點撥】物體A放在物體B上，在水平拉力F作用下一起向右做勻速直線運動，物體A在豎直方向上受重力和支持力作用，在水平方向上不受力。
如圖所示，一名初中生騎著一輛自行車，勻速行駛在水平地面上，后輪所受地面的摩擦力為f1，如圖所示，忽略騎行時的空氣阻力，請在O點畫出前輪所受地面摩擦力f2的示意圖。
在圖中畫出緊靠豎直墻壁、靜止的物塊受到摩擦力f的示意圖。
【中考?孝感】如圖所示，磁鐵A緊貼電梯壁上，隨電梯一起豎直向上做勻速直線運動，請畫出磁鐵A在豎直方向上的受力示意圖。
【中考?河南】如圖所示，一木塊正沿著光滑斜面下滑，請作出木塊受力示意圖。
【2020?黔西南州】如圖所示，物體以某一速度v沿斜面勻速下滑。作出該物體所受各力的示意圖。
【中考?內江】如圖所示，小明用一個沿斜面的力將大箱子推進車廂，請畫出箱子沿斜面向上運動時的受力示意圖。(點O為箱子的重心)
【中考?云南】請在圖中作出在空中勻速下落的雨滴受到的力的示意圖。(O為雨滴的重心)
【2020?隨州】如圖所示，在體育課上小明從被豎直的繩子吊著的爬桿上勻速下滑，請畫出此時爬桿在豎直方向的受力示意圖。
