2020-2021學年人教版九年級物理下 第18章電功率 第3節 測量小燈泡的電功率

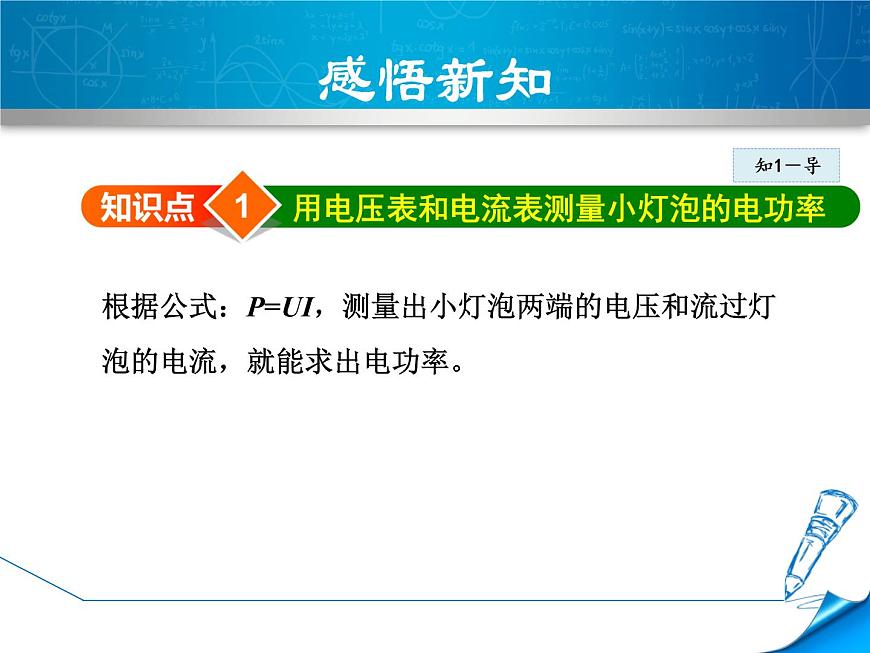

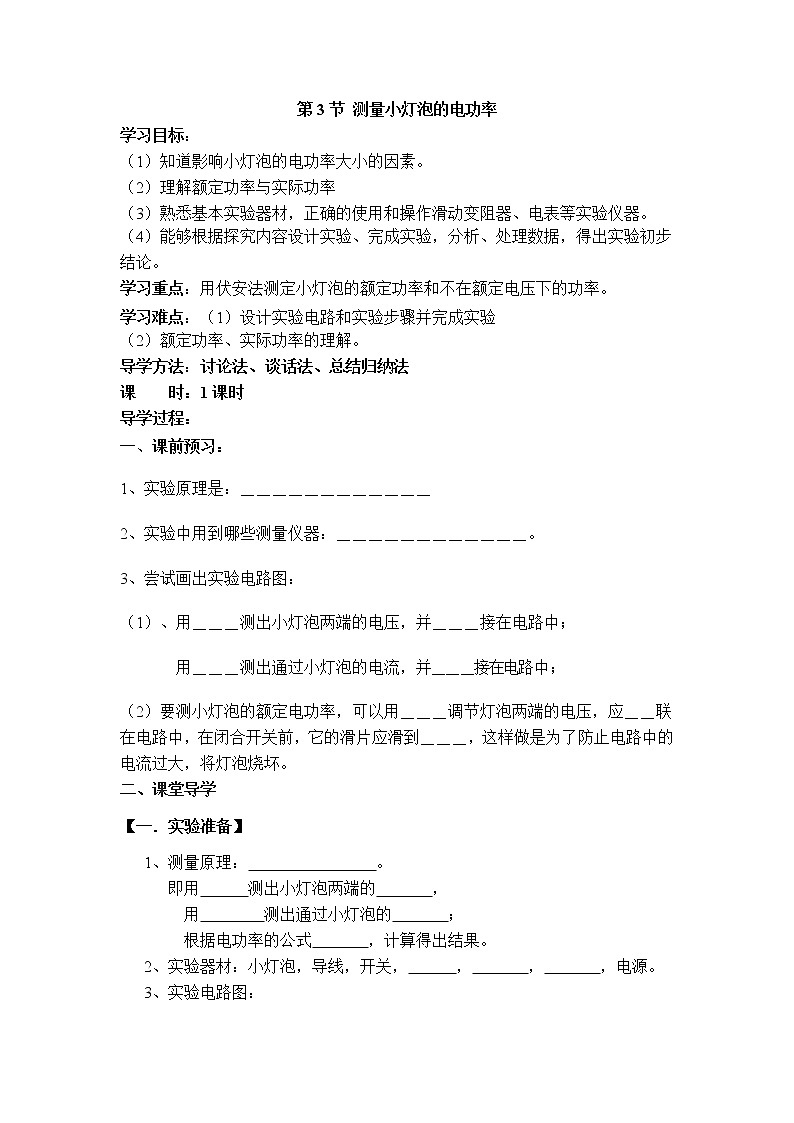

第3節 測量小燈泡的電功率學習目標：（1）知道影響小燈泡的電功率大小的因素。（2）理解額定功率與實際功率（3）熟悉基本實驗器材，正確的使用和操作滑動變阻器、電表等實驗儀器。（4）能夠根據探究內容設計實驗、完成實驗，分析、處理數據，得出實驗初步結論。學習重點：用伏安法測定小燈泡的額定功率和不在額定電壓下的功率。學習難點：（1）設計實驗電路和實驗步驟并完成實驗（2）額定功率、實際功率的理解。導學方法：討論法、談話法、總結歸納法課    時：1課時導學過程：一、課前預習：  1、實驗原理是：＿＿＿＿＿＿＿＿＿＿＿＿2、實驗中用到哪些測量儀器：＿＿＿＿＿＿＿＿＿＿＿＿。3、嘗試畫出實驗電路圖：（1）、用＿＿＿測出小燈泡兩端的電壓，并＿＿＿接在電路中；用＿＿＿測出通過小燈泡的電流，并＿＿＿接在電路中；（2）要測小燈泡的額定電功率，可以用＿＿＿調節燈泡兩端的電壓，應＿＿聯在電路中，在閉合開關前，它的滑片應滑到＿＿＿，這樣做是為了防止電路中的電流過大，將燈泡燒壞。二、課堂導學【一．實驗準備】1、測量原理：                。即用      測出小燈泡兩端的       ，用        測出通過小燈泡的       ；根據電功率的公式       ，計算得出結果。2、實驗器材：小燈泡，導線，開關，      ，       ，       ，電源。 3、實驗電路圖：    4、連接電路時開關應處于      狀態。開關閉合前，把滑動變阻器滑片移到___    _處。5、測額定電壓是2.5伏的小燈泡的電功率時,至少要選節     干電池串聯作電源。在實驗中，通過移動滑動變阻器的滑片來達到改變小燈泡兩端      的目的。【二、實驗操作】1、實驗過程（1）、根據電路圖連接實物圖，并設計實驗的表格，電流表和電壓表要選擇合適的量程；（2）、檢查電路無誤后閉合開關，注意觀察電壓表的示數，然后緩慢移動變阻器滑片的位置，直到電壓表的讀數等于2.5V，記錄        和          的讀數，觀察小燈泡正常發光的亮度。（3）適當改變變阻器滑片位置，使小燈泡兩端的電壓低于它的額定電壓（如2V），分別記下       和           的讀數，并觀察小燈泡的亮度的變化。（4）再適當改變變阻器的滑片位置，使小燈泡兩端的電壓高于它的額定電壓（如3V），分別記下        和          的讀數，并觀察小燈泡的亮度的變化。（5）根據測得的數據，計算出小燈泡的額定功率和低于或高于額定電壓時的實際功率。（6）、整理實驗器材。2、記錄實驗數據3、處理數據思考現象小燈泡兩端的實際電壓只有       額定電壓時才能正常發光，此時的實際功率           額定功率。即：U實        U額時，P實       P額。
當U實     U額 時，小燈泡實際消耗的功率實際功率P實      P額。
當U實     U額時，小燈泡實際消耗的功率實際功率P實      P額三、小組展示各小組依次展示，其他小組傾聽。1、其他小組已經展示的部分盡量簡潔，節約時間。你們的收獲是：通過這堂課的學習，你收獲哪些知識？還有哪些不明白的知識？四、教師點評1、按老師要求，小組之間相互點評：2、老師對共性的問題進行點撥。3、老師對各小組的展示和點評進行評價。五、課堂檢測1．一只“10V 5W”的甲燈和一只“6V 1．8W”的乙燈串聯后接入電路中，兩燈均能發光，比較它們的實際功率（不考慮溫度對電阻的影響），則：（    ）A．甲燈大些  B．乙燈大     C．兩燈一樣大    D．無法判斷2．把標有“12V，12W”的燈L1和“12V，6W”的燈L2串聯起來接在電源電壓為12V的電路中，正確的說法是　（??。?/span>??A．L1、L2兩燈均能正常發光  ?B．L1、L2兩燈均不能正常發光，但L2燈較亮C．L1、L2兩端均不能正常發光，但L1燈較亮D．把電源電壓提高到24V，L1、L2兩燈都能正常發光3．有三盞白熾燈，甲標有“PZ220－15”，乙標有“PZ220－40”，丙標有“PZ220－100”，將它們并聯接在家庭電路，則它們正常工作時發光情況是?。?/span>? ?。?/span>A．甲燈最亮    B．乙燈最亮     C．丙燈最亮        D．一樣亮 課后反思：
