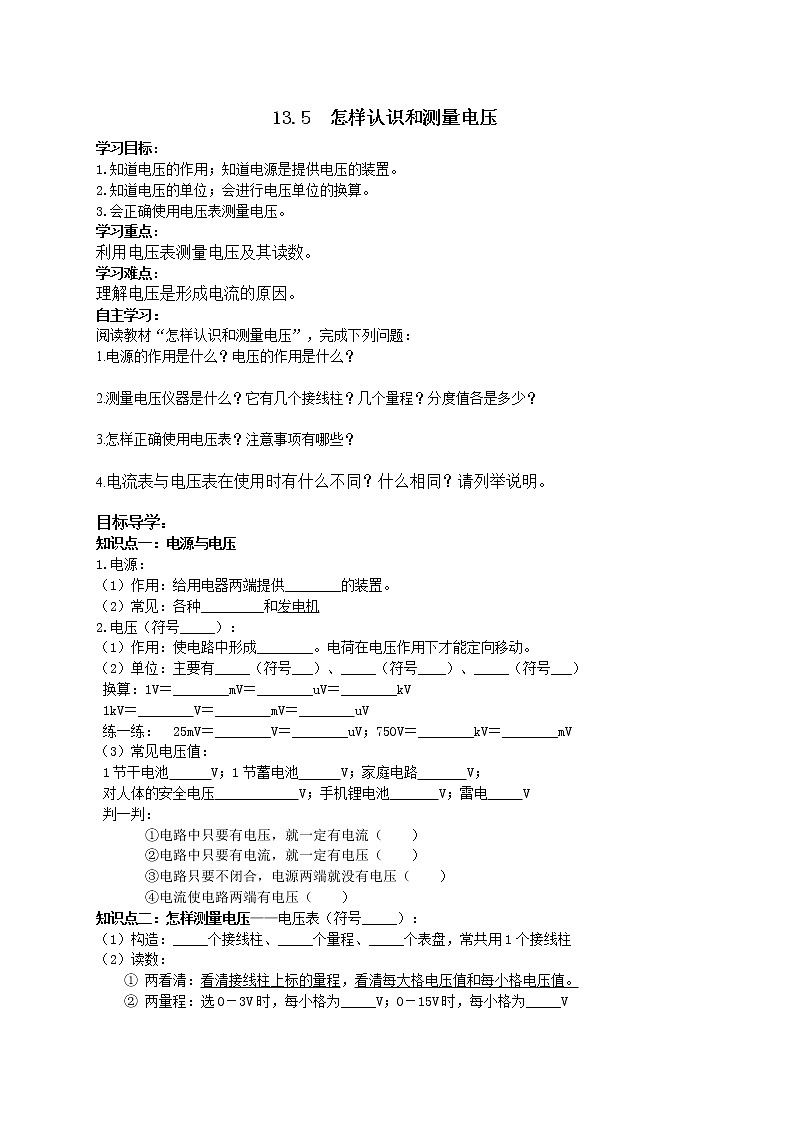

物理九年級上冊13.5 怎樣認識和測量電壓優質導學案

這是一份物理九年級上冊13.5 怎樣認識和測量電壓優質導學案，共3頁。
學習目標：


1.知道電壓的作用；知道電源是提供電壓的裝置。


2.知道電壓的單位；會進行電壓單位的換算。


3.會正確使用電壓表測量電壓。


學習重點：


利用電壓表測量電壓及其讀數。


學習難點：


理解電壓是形成電流的原因。


自主學習：


閱讀教材“怎樣認識和測量電壓”，完成下列問題：


電源的作用是什么？電壓的作用是什么？





測量電壓儀器是什么？它有幾個接線柱？幾個量程？分度值各是多少？





3.怎樣正確使用電壓表？注意事項有哪些？





電流表與電壓表在使用時有什么不同？什么相同？請列舉說明。





目標導學：


知識點一：電源與電壓


1.電源：


（1）作用：給用電器兩端提供________的裝置。


（2）常見：各種_________和發電機


2.電壓（符號_____）：


（1）作用：使電路中形成________。電荷在電壓作用下才能定向移動。


（2）單位：主要有_____（符號___）、_____（符號____）、_____（符號___）


換算：1V＝________mV＝________uV＝________kV


1kV＝__ V＝__ mV＝__ uV


練一練： 25mV＝________V＝________uV；750V＝________kV＝________mV


（3）常見電壓值：


1節干電池 V；1節蓄電池 V；家庭電路 V；


對人體的安全電壓 V；手機鋰電池 V；雷電 V


判一判：


①電路中只要有電壓，就一定有電流（ ）


②電路中只要有電流，就一定有電壓（ ）


③電路只要不閉合，電源兩端就沒有電壓（ ）


④電流使電路兩端有電壓（ ）


知識點二：怎樣測量電壓——電壓表（符號_____）：


（1）構造：_____個接線柱、_____個量程、_____個表盤，常共用1個接線柱


（2）讀數：


① 兩看清：看清接線柱上標的量程，看清每大格電壓值和每小格電壓值。


② 兩量程：選0－3V時，每小格為_____V；0－15V時，每小格為_____V


③ 示數：等于大格示數＋每小格示數×小格個數


（3）使用：（用前：指針先________ ）


① 要_____聯在被測電路中：測誰則并誰


② 要讓電流從電壓表的“＋”___ _，“－” 。


若接反，則a.______________ b. _____________


c.__________________


③ 不要超過它的_______：（可用“__ __”法選量程：順序由____→____）


若超過，則a.______________ b. _____________ c. ____________


若大小量程都可，應選____量程更精確。


④ ______（能？)將它直接連接到電源兩極上:


（4）電流表與電壓表的比較：





構造上：


①相同點：





②不同點：





使用時：


①相同點：


②不同點：


達標檢測：


1.如圖11－2所示的電路圖中，電壓表的連接正確的是（ ）


圖11－2


























2.小明同學在用電壓表測電壓時，發現指針向左側沒有刻度的一方偏轉，出現這種現象的原因是（ ）


A．電壓表量程選錯了 B．電壓表被短路了


C．電路中的電壓太大了 D．電壓表正、負接線柱接反了


3.在圖11-3所示的電路中，當開關S斷開時，下列說法中正確的是（ ）


A.電源兩端電壓為零 B.電燈兩端電壓為零


C.開關兩端電壓為零 D.以上都不對


圖11-3


S


圖11－4























4.李明在測量電壓時，已把電壓表的“－”接線柱接入電路，當用15V的量程試觸時，指針位置如圖11－4所示，則下一步的操作應該是（ ）


A．直接接入c接線柱，然后讀數 B．直接接入b接線柱，然后讀數


C．斷開開關，接入c接線柱，閉合開關后讀數


D．斷開開關，接入b接線柱，閉合開關后讀數


5.如圖11-5，兩只電壓表所用的量程不明，但知電壓表V1的示數比V2的要小一些，則V1所用的量程是 V，其示數為 V；V2所用量程是 V，其示數為 V .


圖6-7


1


2


圖11-5























6.如圖11－6是某同學測小燈泡L2兩端電壓的電路圖，請指出圖中的兩處錯誤：


（1）________________ ____；


（2）______________ ________。


圖11－7


圖11－6


























7．在圖11－7中的○里填上適當?shù)碾姳矸?，使之成為正確的電路圖。








本節課必記內容：


1.電壓的符號、單位等；


2.電壓表的使用規則。 電流表
電壓表
異
符號
連接
_____聯
_____聯
直接連接電源
_____
_____
量 程
0.6A 3A
3V 15V
每大格
____A ____A
____V ____V
每小格
____A ____A
____V ____V
內阻
很小，幾乎為零


相當于短路
很大相當于開路
同
使 用前 ；讀數時看清量程和每大（?。└瘢徽泳€柱流 負接線柱流 ；不能超過 。
