高中物理人教版 (2019)選擇性必修 第三冊能量守恒定律學案設計

這是一份高中物理人教版 (2019)選擇性必修 第三冊能量守恒定律學案設計，共4頁。

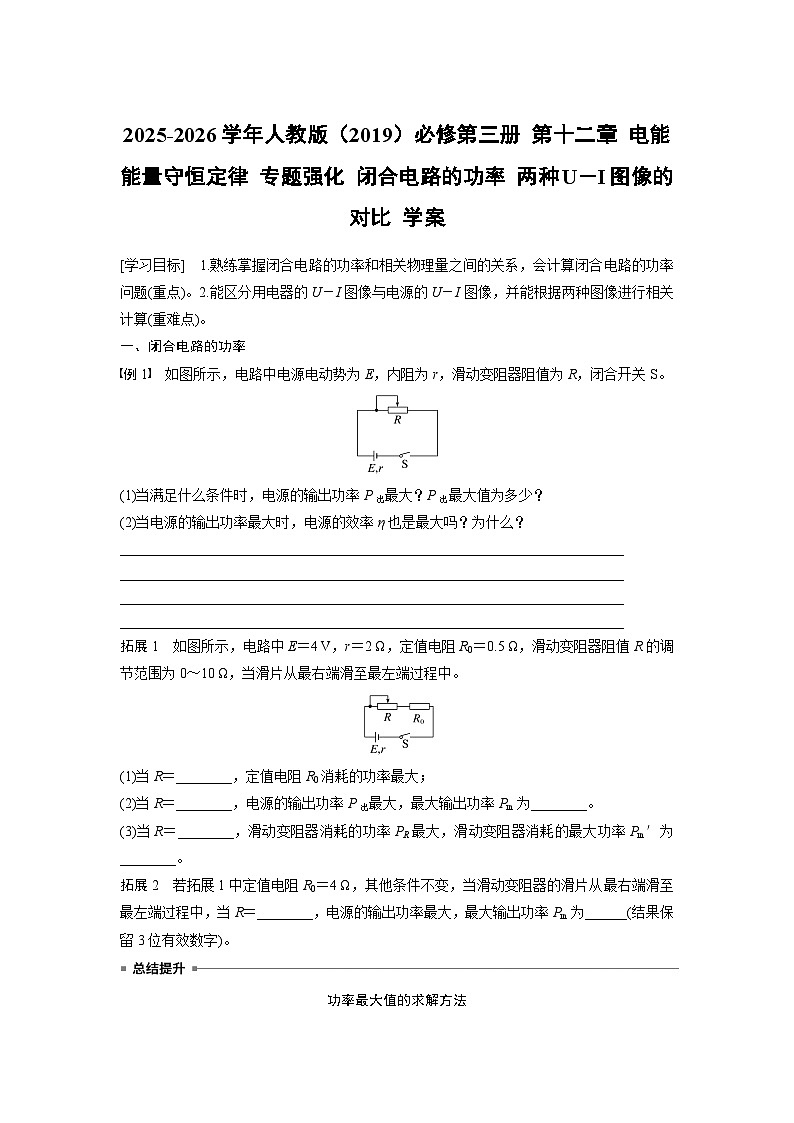

一、閉合電路的功率
例1 如圖所示，電路中電源電動勢為E，內阻為r，滑動變阻器阻值為R，閉合開關S。
(1)當滿足什么條件時，電源的輸出功率P出最大？P出最大值為多少？
(2)當電源的輸出功率最大時，電源的效率η也是最大嗎？為什么？
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
拓展1 如圖所示，電路中E＝4 V，r＝2 Ω，定值電阻R0＝0.5 Ω，滑動變阻器阻值R的調節范圍為0～10 Ω，當滑片從最右端滑至最左端過程中。
(1)當R＝________，定值電阻R0消耗的功率最大；
(2)當R＝________，電源的輸出功率P出最大，最大輸出功率Pm為________。
(3)當R＝________，滑動變阻器消耗的功率PR最大，滑動變阻器消耗的最大功率Pm′為________。
拓展2 若拓展1中定值電阻R0＝4 Ω，其他條件不變，當滑動變阻器的滑片從最右端滑至最左端過程中，當R＝________，電源的輸出功率最大，最大輸出功率Pm為______(結果保留3位有效數字)。

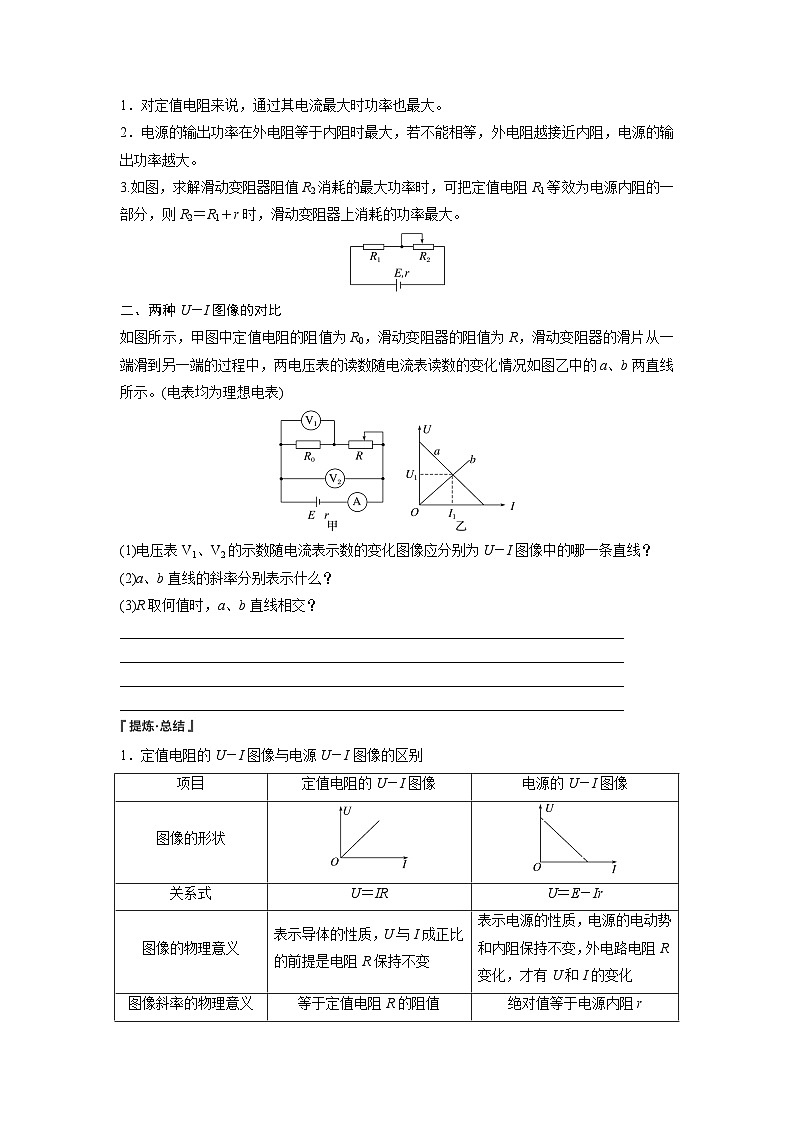

功率最大值的求解方法
1．對定值電阻來說，通過其電流最大時功率也最大。
2．電源的輸出功率在外電阻等于內阻時最大，若不能相等，外電阻越接近內阻，電源的輸出功率越大。
3.如圖，求解滑動變阻器阻值R2消耗的最大功率時，可把定值電阻R1等效為電源內阻的一部分，則R2＝R1＋r時，滑動變阻器上消耗的功率最大。
二、兩種U－I圖像的對比
如圖所示，甲圖中定值電阻的阻值為R0，滑動變阻器的阻值為R，滑動變阻器的滑片從一端滑到另一端的過程中，兩電壓表的讀數隨電流表讀數的變化情況如圖乙中的a、b兩直線所示。(電表均為理想電表)
(1)電壓表V1、V2的示數隨電流表示數的變化圖像應分別為U－I圖像中的哪一條直線？
(2)a、b直線的斜率分別表示什么？
(3)R取何值時，a、b直線相交？
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
1．定值電阻的U－I圖像與電源U－I圖像的區別
2.定值電阻的U－I圖像與電源U－I圖像的交點坐標的意義：
如圖所示，電源和定值電阻的U－I圖線在同一個坐標系中，兩條圖線的交點(1 A,3 V)的含義是：當圖線A所示的外接電阻與圖線B所示的電源連接后，流過電阻的電流是1 A，電阻兩端的電壓為3 V；同時電源的輸出電流是1 A，路端電壓為3 V。電源的輸出功率P＝UI＝3 W，其大小等于圖中兩條虛線與坐標軸所圍的面積的數值。
例2 (多選)(2023·寶雞市高二期末)如圖所示，直線Ⅰ、Ⅱ分別是電源1與電源2的路端電壓隨輸出電流的變化而變化的特性圖線，曲線Ⅲ是一個小燈泡的U－I圖像。曲線Ⅲ與直線Ⅰ、Ⅱ交點的坐標分別為P(5 A,3.5 V)、Q(6 A,5 V)。如果把該小燈泡分別與電源1、電源2連接，則下列說法正確的是( )
A．電源1與電源2的內阻之比是3∶2
B．電源1與電源2的電動勢之比是1∶1
C．在這兩種連接狀態下，小燈泡的電阻之比是21∶25
D．在這兩種連接狀態下，小燈泡消耗的功率之比是7∶10
拓展 電源1與電源2分別與小燈泡連接時，電源的效率哪個較高？
________________________________________________________________________
________________________________________________________________________
1.(多選)(2023·新疆烏魯木齊八一中學高二期末)某同學將一直流電源的總功率PE、輸出功率PR和電源內部的發熱功率Pr隨電流I變化的圖線畫在了同一坐標系上，如圖中的a、b、c所示，下列判斷正確的是( )
A．直線a表示電源的PE－I圖線
B．曲線c表示電源的PR－I圖線
C．電源的電動勢E＝4 V，內阻r＝2 Ω
D．電源的最大輸出功率Pmax＝2 W
2．(多選)(2023·宣城市高二期末)如圖甲所示電路中，定值電阻R0與滑動變阻器R串聯在電動勢為E、內阻為r的電源兩端，所有電表均為理想電表，當變阻器的滑片從一端滑到另一端的過程中兩電壓表的讀數隨電流表讀數的變化情況如乙圖中的AC、BC兩直線所示，根據圖上的已知信息，判斷下列說法中正確的是( )
A．滑動變阻器R的最大阻值是8 Ω
B．電源的電動勢E＝8 V，內阻r＝0.5 Ω
C．當滑動變阻器R＝1 Ω時，定值電阻R0上消耗的電功率最大
D．在電流表示數逐漸減小的過程中，電源的效率逐漸增大項目
定值電阻的U－I圖像
電源的U－I圖像
圖像的形狀
關系式
U＝IR
U＝E－Ir
圖像的物理意義
表示導體的性質，U與I成正比的前提是電阻R保持不變
表示電源的性質，電源的電動勢和內阻保持不變，外電路電阻R變化，才有U和I的變化
圖像斜率的物理意義
等于定值電阻R的阻值
絕對值等于電源內阻r
