第三節 探尋連通器

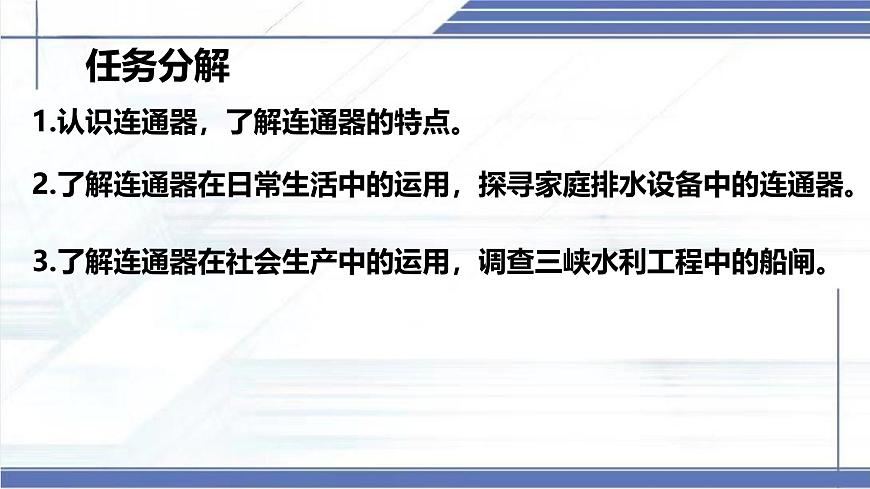

1.認識連通器，了解連通器的特點。
2.了解連通器在日常生活中的運用，探尋家庭排水設備中的連通器。
3.了解連通器在社會生產中的運用，調查三峽水利工程中的船閘。

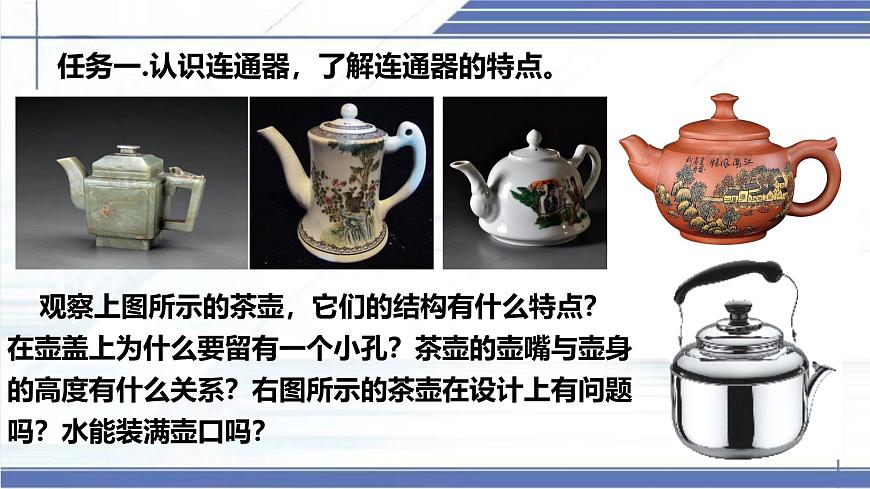

觀察上圖所示的茶壺，它們的結構有什么特點？在壺蓋上為什么要留有一個小孔？茶壺的壺嘴與壺身的高度有什么關系？右圖所示的茶壺在設計上有問題嗎？水能裝滿壺口嗎？
任務一.認識連通器，了解連通器的特點。

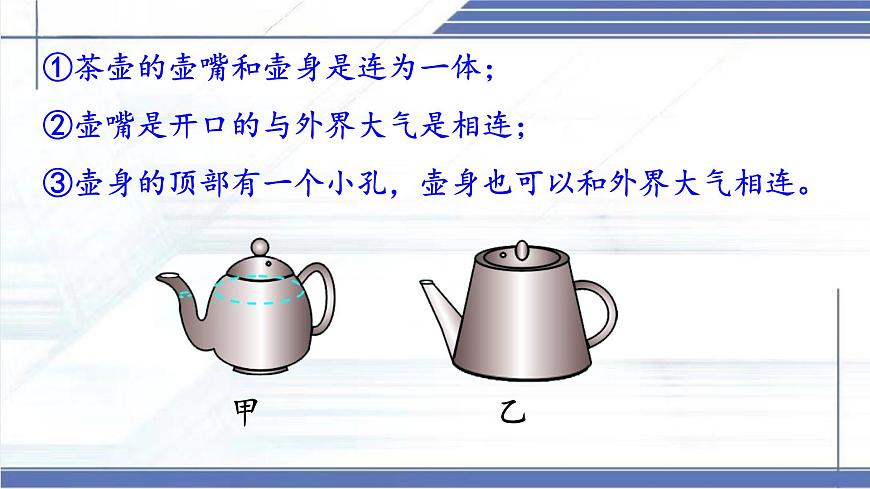

①茶壺的壺嘴和壺身是連為一體；
②壺嘴是開口的與外界大氣是相連；
③壺身的頂部有一個小孔，壺身也可以和外界大氣相連。
1.像茶壺這樣的上部開口、底部連通的容器叫作連通器。
2．連通器的特點：連通器里裝同種液體，當液體不流動時，連通器各部分中的液面總保持相平。

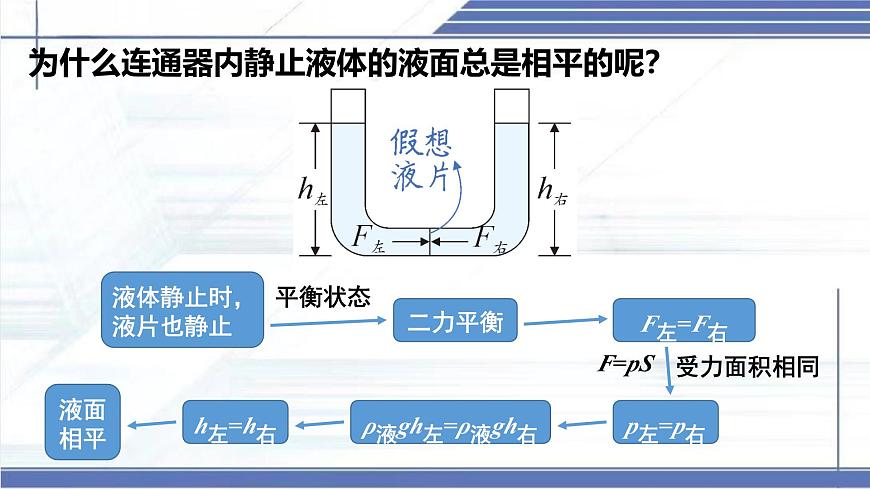

為什么連通器內靜止液體的液面總是相平的呢？
液體靜止時，液片也靜止
ρ液gh左=ρ液gh右

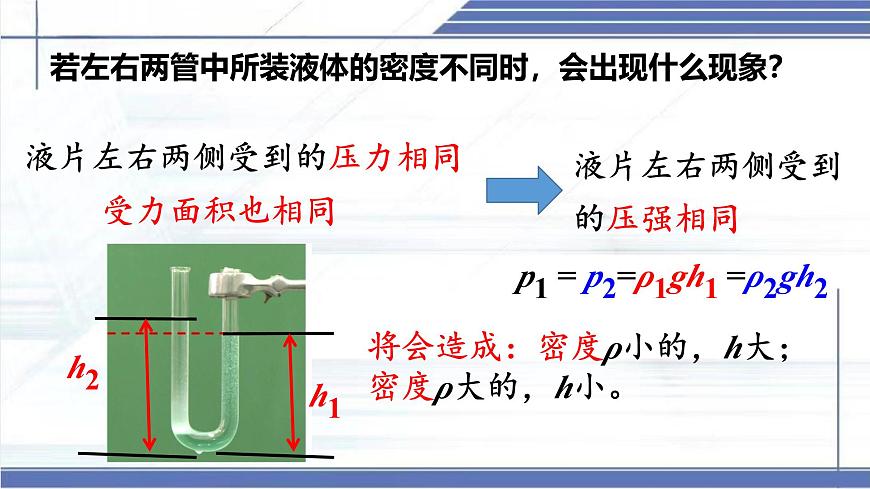

若左右兩管中所裝液體的密度不同時，會出現什么現象？
液片左右兩側受到的壓力相同
液片左右兩側受到的壓強相同
p1 = p2=ρ1gh1 =ρ2gh2
將會造成：密度ρ小的，h大；密度ρ大的，h小。
1.動手試一試，在透明塑料管中裝入一定量的水，把軟管當作連通器，嘗試借助此連通器檢驗墻上的宣傳畫是否掛正。2.自制人工噴泉。取一段長50cm左右的膠皮管一端，接上一個帶尖嘴的小管(如用廢舊圓珠筆芯，取出尖端處的小圓珠即可)，膠皮管的另一端接一個大漏斗，這樣便做成了一個膠皮管的另一端接一個大漏斗，這樣便做成了一個人工噴泉，如圖所示。請解釋產生此現象的原因。為了產生噴泉，在操作上應注意哪些問題？
任務二、了解連通器在日常生活中的運用，
1.水塔是如何給周圍建筑供水的？
在打開水龍頭的時候，形成了連通器的結構，水要上升到和水塔中的水一樣高，因此可以不斷地流出來。
2.設計水塔有什么要求？
水塔要比周圍的建筑高。
　　在牲畜飲水時，水槽里面的水位逐漸下降，浮漂也隨之下降。通過杠桿使活塞向上升起，使水從水管中流出，補充進水槽中。
廚房和衛生間是家庭的兩大廢水產生地，但是它們產生的廢水又有著明顯的區別，安裝的排水設備也會有所區別。了解自己家（或?qū)W校）的廚房和衛生間的排水情況，探尋哪些區域安裝了排水設備，設備中哪個位置使用了連通器。調查、比較不同地漏的工作原理及使用效果，畫出示意圖并與同學交流。
廚房和衛生間的排水設備
任務三、了解連通器在社會生產中的運用用
打開上游閥門A，閘室和上游水道構成了一個連通器.閘室水面上升到和上游水面相平后，打開上游閘門，船駛?cè)腴l室.打開下游閥門B，閘室和下游水道構成了一個連通器.閘室水面下降到跟下游水面相平后，打開下游閘門，船駛向下游.
一艘輪船由上游通過船閘往下游
1、如圖所示的容器中裝有同種液體，當液體不流動時液面位置正確的是（ ）
2．如圖所示的器具或裝置中，主要利用連通器原理工作的是 ( ) 。
