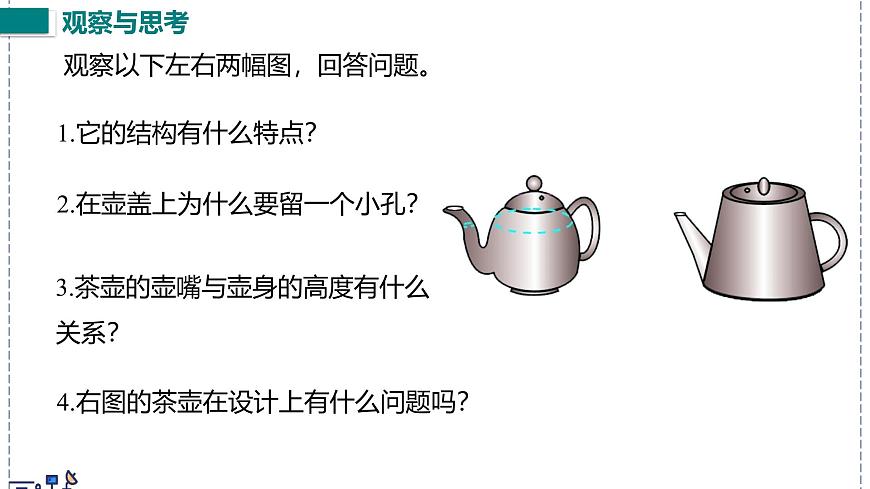

1.它的結構有什么特點？
3.茶壺的壺嘴與壺身的高度有什么關系？
2.在壺蓋上為什么要留一個小孔？
4.右圖的茶壺在設計上有什么問題嗎？
觀察以下左右兩幅圖，回答問題。
像茶壺這樣的上部開口、底部連通的容器叫作連通器。

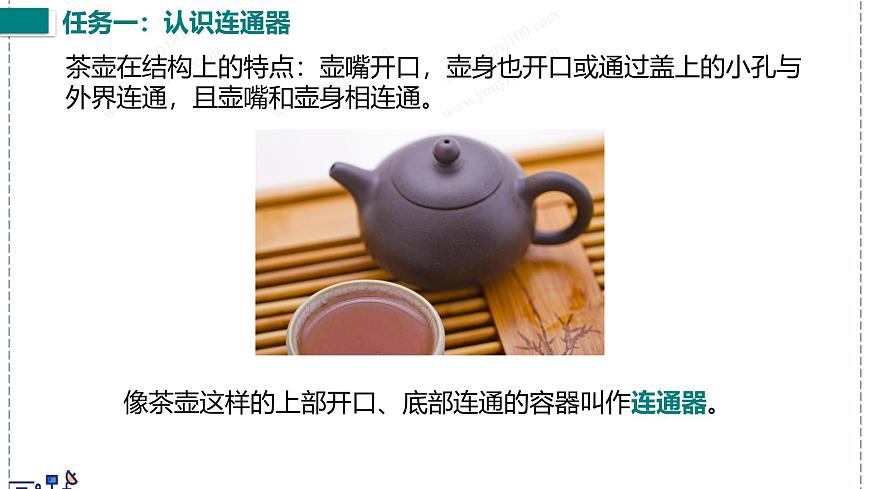

茶壺在結構上的特點：壺嘴開口，壺身也開口或通過蓋上的小孔與外界連通，且壺嘴和壺身相連通。

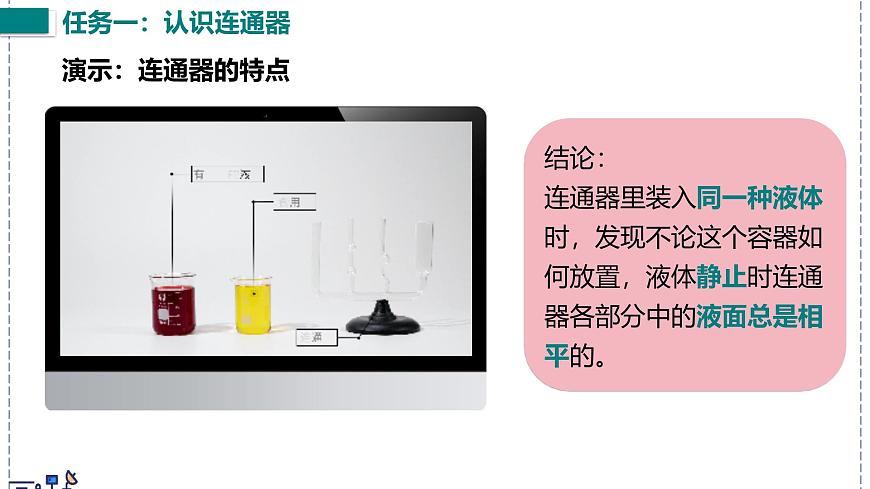

結論：連通器里裝入同一種液體時，發現不論這個容器如何放置，液體靜止時連通器各部分中的液面總是相平的。

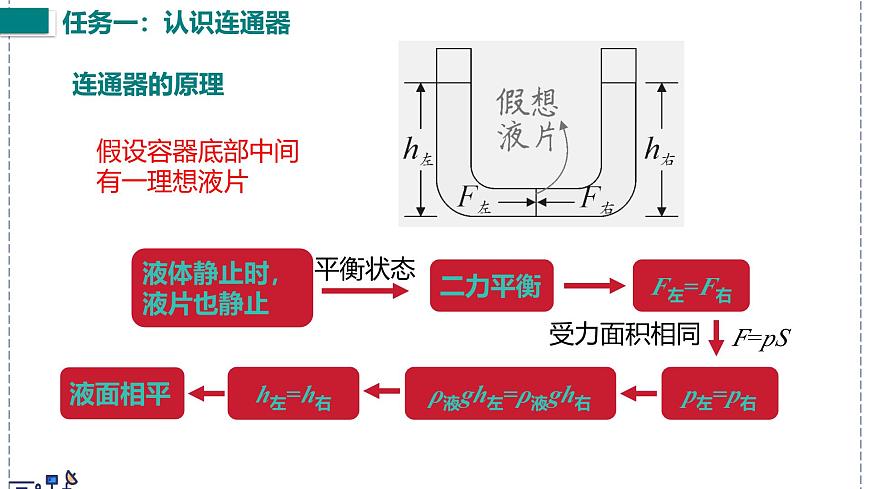

液體靜止時，液片也靜止
ρ液gh左=ρ液gh右
假設容器底部中間有一理想液片

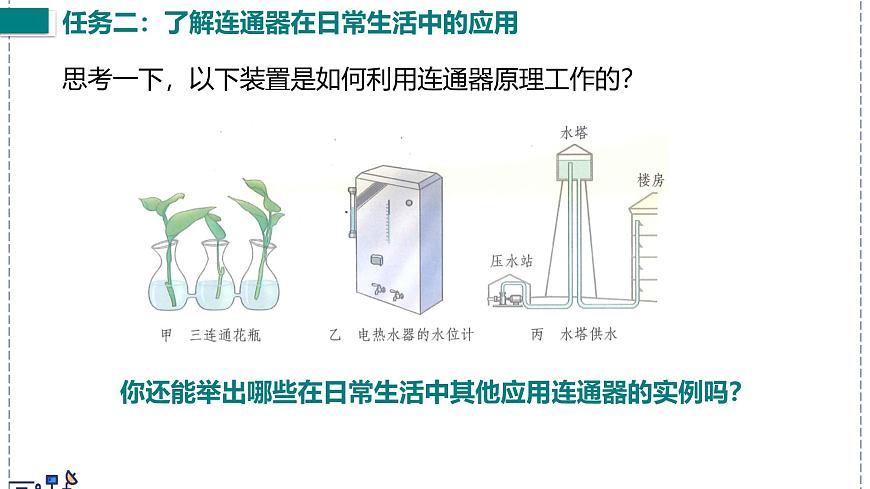

思考一下，以下裝置是如何利用連通器原理工作的？
你還能舉出哪些在日常生活中其他應用連通器的實例嗎？

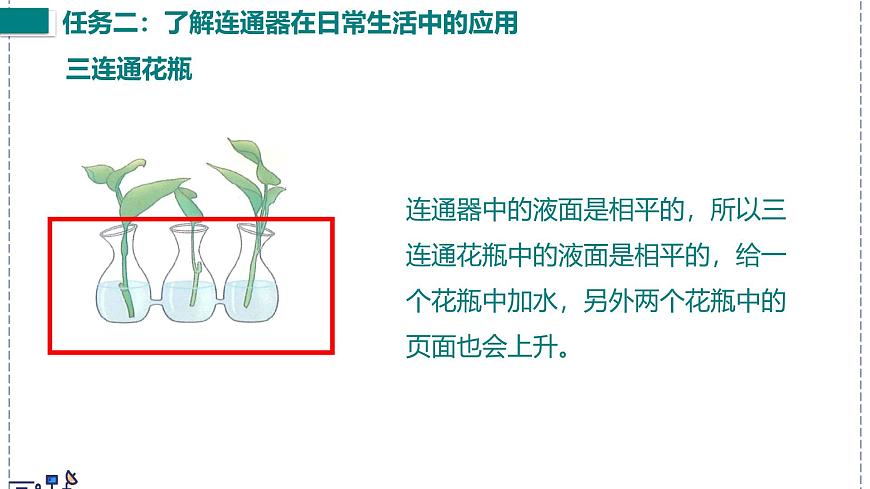

連通器中的液面是相平的，所以三連通花瓶中的液面是相平的，給一個花瓶中加水，另外兩個花瓶中的頁面也會上升。
電熱水器的水位計和水箱構成了連通器。通過水位計上水面的高低指示水箱中剩余水的多少。
在打開水龍頭的時候，形成了連通器的結構，水要上升到和水塔中的水一樣高，因此可以不斷地流出來。
下水道的哪部分是連通器？
U形回水彎是一個連通器。
使管道中的臭氣、病毒等不能進入室內，起到水封的作用。
水封地漏中的存水杯會粗存一定量的水，形成水封。
船從上游通過船閘駛往下游的過程是怎樣的呢？
如圖甲所示，船從上游駛來，關閉上、下游閘門和下游閘門下的閥門B，打開上游閘門下的閥門A，使上游水道和閘室形成一個連通器。上游的水通過閥門A進入閘室。
如圖乙所示，當水停止流動時，上游水道和閘室中的水面相平。打開上游閘門，船從上游駛?cè)腴l室。
如圖丙所示，關閉上游閘門和閘門下的閥門A，打開下游閘門下的閥門B，使閘室和下游水道形成一個連通器。閘室內的水通過閥門B流到下游。
如圖丁所示，當水停止流動時，閘室和下游水道的水面相平。打開下游閘門，船從閘室駛向下游。
茶壺、排水管的U形“反水彎”、鍋爐水位計、船閘等。
連通器里只裝一種液體，液體靜止時連通器各部分中的液面總是相平的。
上部開口、底部連通的容器叫作連通器
1．下列不是利用連通器的特點來實現自己的功能的是（　　）
A．船閘 B．液體壓強計C．乳牛自動喂水器 D．地漏的存水杯
2.如圖所示，甲、乙兩容器間有一斜管相通，中間有閥門K控制，容器中裝有水，且兩容器中水面相平，則（　?。?br/>A．打開閥門K以后，水將從甲流到乙B．打開閥門K以后，水將從乙流到甲C．打開閥門K以后，水不會流動D．打開閥門K以后，a處壓強變小
