中考物理復習第9講第2課時大氣壓強和流體壓強課件

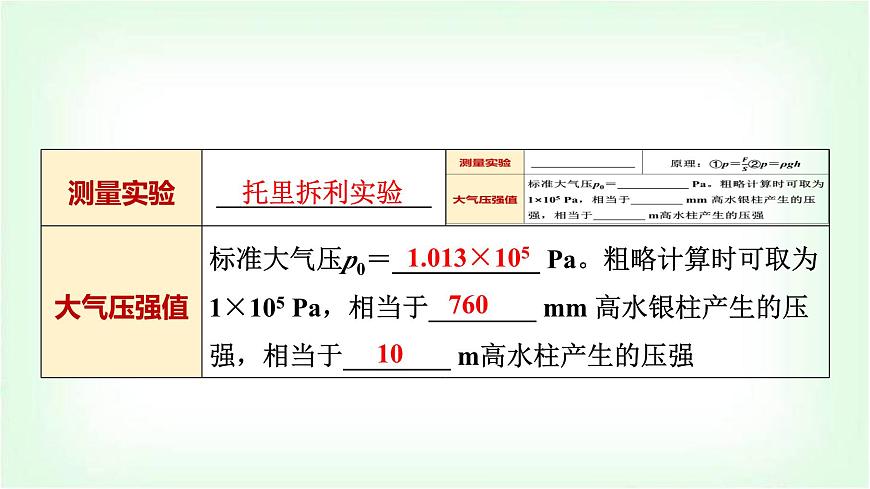

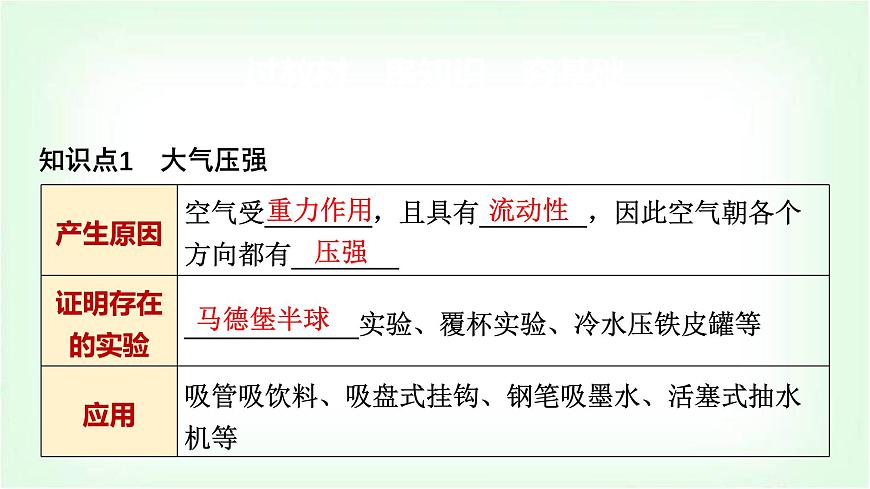

這是一份中考物理復習第9講第2課時大氣壓強和流體壓強課件，共60頁。PPT課件主要包含了知識點1大氣壓強，重力作用，流動性，馬德堡半球，托里拆利實驗，013×105，壓強差，壓力差，大氣壓，×104等內容，歡迎下載使用。
過教材 串知識 夯基礎

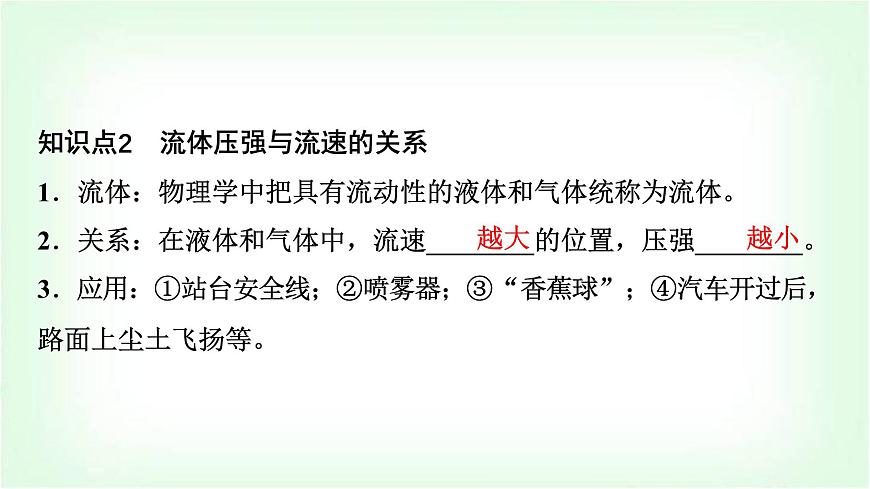

知識點2　流體壓強與流速的關系1．流體：物理學中把具有流動性的液體和氣體統稱為流體。2．關系：在液體和氣體中，流速________的位置，壓強________。3．應用：①站臺安全線；②噴霧器；③“香蕉球”；④汽車開過后，路面上塵土飛揚等。

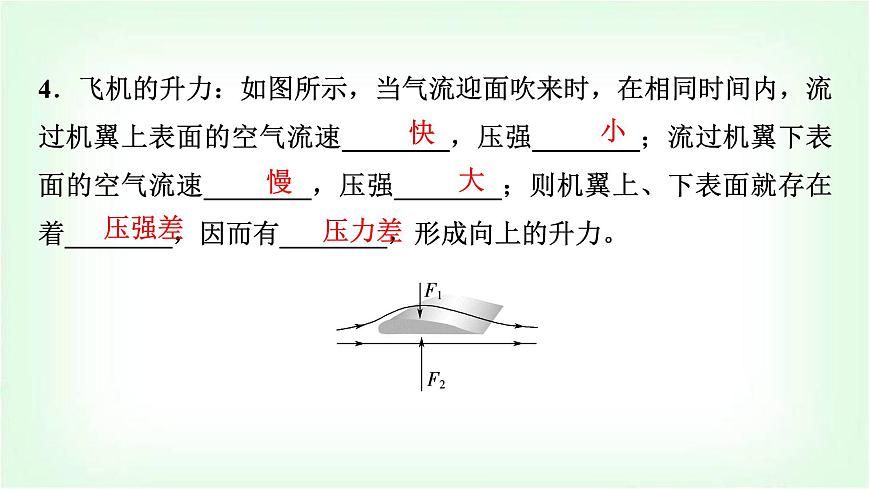

4．飛機的升力：如圖所示，當氣流迎面吹來時，在相同時間內，流過機翼上表面的空氣流速________，壓強________；流過機翼下表面的空氣流速________，壓強________；則機翼上、下表面就存在著________，因而有________，形成向上的升力。
研重難 學方法 提能力

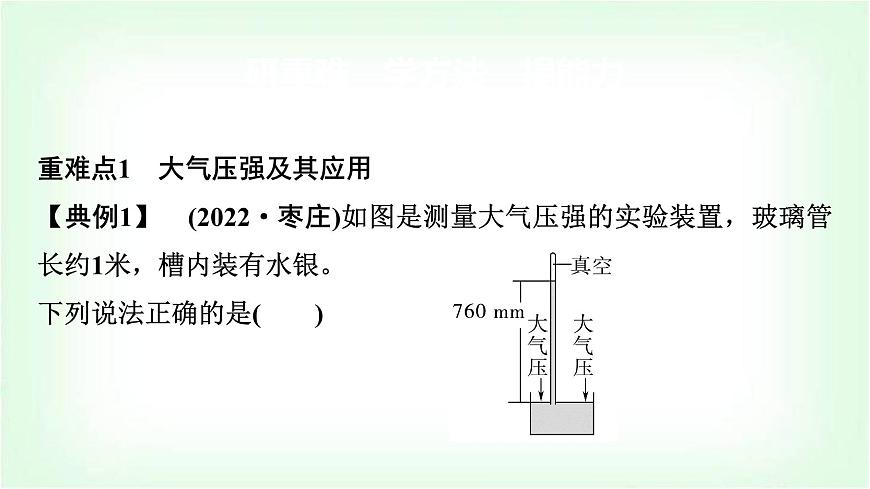

重難點1　大氣壓強及其應用【典例1】　(2022·棗莊)如圖是測量大氣壓強的實驗裝置，玻璃管長約1米，槽內裝有水銀。下列說法正確的是(　　)

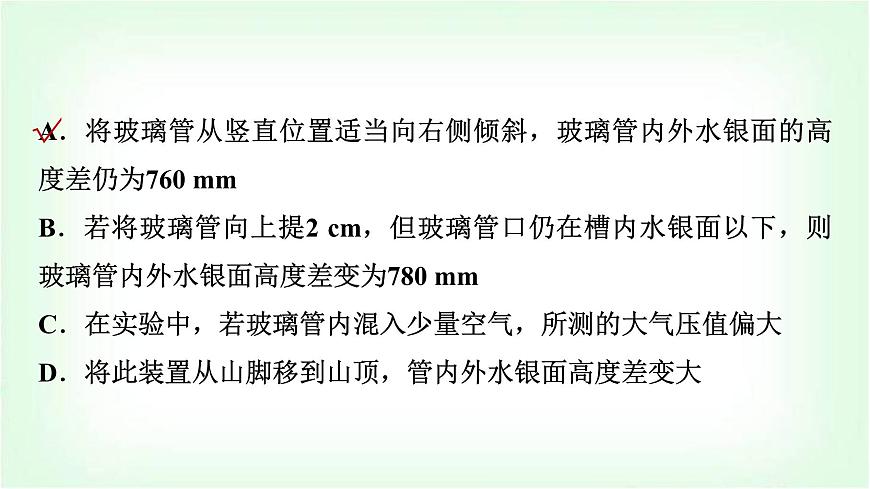

A．將玻璃管從豎直位置適當向右側傾斜，玻璃管內外水銀面的高度差仍為760 mmB．若將玻璃管向上提2 cm，但玻璃管口仍在槽內水銀面以下，則玻璃管內外水銀面高度差變?yōu)?80 mmC．在實驗中，若玻璃管內混入少量空氣，所測的大氣壓值偏大D．將此裝置從山腳移到山頂，管內外水銀面高度差變大
A　[在測量過程中，由于外界的氣壓不變，則支持的水銀柱的高度不變，如果玻璃管傾斜，管內水銀的長度會變長，但高度差不變，故A正確；水銀柱的高度是由外界大氣壓的大小決定的，若將玻璃管向上提2 cm，但玻璃管口仍在槽內水銀面以下，不會影響水銀柱的最終高度，則玻璃管內外水銀面高度差仍為760 mm，故B錯誤；玻璃管中混入了空氣，空氣會對水銀柱產生向下的壓強，抵消了大氣壓的部分作用效果，所測高度將變小，則所測的大氣壓值偏小，故C錯誤；因?yàn)榇髿鈮弘S高度的升高而降低，故將此裝置從山腳移到山頂，管內被托起的水銀將下降，即管內外水銀面高度差減小，故D錯誤。故選A。]
【變式1】　(2021·棗莊)下列生活中的現象均與大氣壓有關，其中一個利用的原理與另外三個不同的是(　　)
A．吸飲料 　 B．拔火罐 C．高壓鍋煮飯　D．吸盤緊貼在墻面
【變式2】　(2024·棗莊期中)將如圖甲所示的托里拆利實驗裝置、乙所示的自制水氣壓計(取一個瓶子，裝入適量帶色的水，再取一根兩端開口的細玻璃管，在它上面畫上刻度，使玻璃管穿過橡皮塞插入水中，從管子上端吹入少量氣體，使瓶?jī)?nèi)氣體壓強大于大氣壓，水沿玻璃管上升到瓶口以上。這樣就做成了一個自制氣壓計)，從泰山山腳移到山頂，則甲圖中管內外水銀面高度差______；乙圖中玻璃管內水柱的高度________。二者現象不同，但得到一個同樣的結論，那就是大氣壓隨高度的增加而________。(均選填“增大”或“減小”)
解析：大氣裝置壓強與海拔高度有關，高度越高，氣壓越低，將甲、乙兩實驗裝置從泰山山腳移到山頂，外界氣壓變小，甲裝置中能支撐的水銀柱高度會降低，乙裝置中瓶?jī)?nèi)的氣壓大于外界氣壓，因此會將液體壓入玻璃管內，導致玻璃管內的水柱升高。
A． 機翼獲得升力B．站臺上設安全線
重難點2　流體壓強與流速的關系【典例2】　下列現象不能用“流體壓強與流速的關系”解釋的是(　　)
C．吹氣時兩紙相吸D． 活塞式抽水機
D　[飛機的機翼呈現流線型，故飛機在運動時，其機翼上方的空氣流速快，壓強小，而機翼下方的空氣流速慢，壓強大，故機翼受到一個向上的壓強，所以飛機能起飛，能用流體壓強與流速的關系來解釋，A不符合題意；當火車駛過車站時，安全線以內的地方空氣流速增大壓強減小，人外側受到的壓強大于內側受到的壓強，人被壓向列車，易發生交通事故，所以火車站的站臺設置安全線，能用流體壓強與流速的關系來解釋，B不符合題意；對著兩張平行的紙吹氣，兩紙中間的空氣流速大壓強小，而兩紙的外部空氣流速小壓
強大，兩紙受到兩邊向內的壓力差，所以兩張紙相吸，能用流體壓強與流速的關系來解釋，C不符合題意；抽水機抽水，通過活塞上移使活塞下方的桶內氣壓減小，水在外界大氣壓的作用下被壓上來，利用了大氣壓，不能用流體壓強與流速的關系來解釋，D符合題意。]
【變式3】　如圖所示，小紅手撐雨傘走在路上，一陣大風吹來，傘面被“吸”，將發生嚴重變形。下列判斷推理及其解釋，正確的是(　　)A．傘面被向下“吸”，傘上方的空氣流速小于下方B．傘面被向下“吸”，傘上方的空氣流速大于下方C．傘面被向上“吸”，傘上方的空氣流速大于下方D．傘面被向上“吸”，傘上方的空氣流速小于下方
C　[由題圖知，相同時間內，空氣通過傘上方的路程大于傘下方的路程，所以傘上方的空氣流速大于下方。根據流體的流速越大、壓強越小可知，傘下方的壓強大于上方的壓強，傘在向上的壓強差的作用下被吸向上方。故選C。]
【變式4】　“沿洄劃轉如旋風，半側船頭水花沒”，這是描寫船過漩渦時，漩渦中心流速大，中心的水壓________(選填“大于”或“小于”)周圍的水壓而造成的驚險情景；峨眉山頂“煮米不成飯”，是因?yàn)槎朊忌巾敋鈮篲_______(選填“高”或“低”)，水的沸點低造成的。
解析：由于在流體中，流速越大的地方壓強越小，流速越小的地方壓強越大，漩渦中心流速大，壓強小，小于周圍的水壓；因?yàn)楹０卧礁?，氣壓越低，所以峨眉山的大氣壓低于?biāo)準大氣壓，又因?yàn)橐后w沸點隨液面上氣壓的減小而減小，所以水的沸點低于100 ℃，在這些地方用普通鍋煮飯，往往不熟。
1．圖中的生活現象能說明大氣壓存在的是(　　)
課時分層評價卷(十)　大氣壓強和流體壓強
(說明：選擇題每題2分，填空題每空1分，總分47分)
[A] 火車軌道 [B] 鍋爐水位計
[C] 用吸管吸飲料 [D] 攔河大壩
2．在托里拆利實驗中，測得玻璃管內水銀面比槽內水銀面高出76 cm，可以使這個高度差改變的做法是(　　)[A]往槽內加入少許水銀 [B]使玻璃管稍微傾斜一點[C]玻璃管內有少量的空氣 [D]換用更粗的玻璃管
3．壓強知識與日常生活息息相關，下列有關壓強的利用表述不正確的是(　　)[A]肌肉注射是利用大氣壓強的作用將藥液注入體內的[B]高壓鍋利用增大鍋內壓強的方式提高鍋內水的沸點[C]龍卷風將屋頂掀起是由于屋外空氣流速大壓強小[D]用鋒利的菜刀切肉是為了減小受力面積從而增大壓強
4．下列關于各圖所展示的情境說法正確的是(　　)
[A]甲圖，A管中水面上升，是因?yàn)榱黧w中流速越大的位置壓強越小[B]乙圖，用力F壓著物塊靜止在豎直墻上，增大力F，物塊受到的摩擦力也增大[C]丙圖，將自制水氣壓計從山頂移到山腳，氣壓計細玻璃管中的液面會上升[D]丁圖，將玻璃管稍微下壓一點，管內外水銀面的高度差變小
5．對于如圖所涉及的物理知識，分析正確的是(　　)
[A]在甲圖容器中裝入同種液體，液體不流動時，各部分的液面高度相同，是因?yàn)樗鼈兊男螤畈煌琜B]乙圖用吸管吸飲料，飲料就會上升到嘴中，是因?yàn)楣軆?nèi)飲料上方的大氣壓強變大了[C]丙圖往B管中吹氣，A管中液柱上升，是因?yàn)榱黧w的流速越大，壓強越小[D]丁圖中蚊子能吸食人血，是因?yàn)槲米拥目谄骷猓词芰γ娣e小，對皮膚的壓強小
6．如圖所示能夠說明流體壓強與流速關系的是(　　)
[A]攔河壩設計成上窄下寬　　 　[B]向下吹氣，乒乓球不下落
[C]用吸盤搬運玻璃　　　 [D]托里拆利實驗
7．物理興趣小組的同學對如圖所示的現象進行討論，其中錯誤的是(　　)
[A]圖甲帕斯卡裂桶實驗說明液體的壓強與液體的深度有關[B]圖乙對沸騰的水停止加熱，抽氣減壓，水再次沸騰，說明氣壓減小，沸點升高[C]圖丙盆景自動供水裝置利用了大氣壓強使盆景內的水位保持不變[D]圖丁煤氣灶點燃煤氣后不會從進口處向空氣中泄漏，其原因是進口處煤氣流速大、壓強小
8．圖示是自制簡易蛋黃分離器，擠壓礦泉水瓶，讓瓶口貼近蛋黃，松開手蛋黃被吸進瓶子里，這是利用_______的作用。
解析：由于瓶子受擠壓，瓶?jī)?nèi)的空氣被擠出，使瓶子內的壓強小于瓶子外的壓強，在外界大氣壓和瓶?jī)?nèi)壓強差的作用下，蛋黃被壓入瓶?jī)?nèi)。
9．(2022·棗莊二模)用如圖所示裝置粗略測量大氣壓的值。把吸盤用力壓在玻璃上排出吸盤內的空氣，吸盤壓在玻璃上的面積為4×10-4 m2，輕輕向掛在吸盤下的小桶內加沙子。吸盤剛好脫落時，測出吸盤、小桶和沙子的總質量為3.2 kg。則大氣壓對吸盤的壓力為_(kāi)___________N(g取10 N/kg)，大氣壓的測量值為_(kāi)_________Pa。若吸盤內的空氣不能完全排出，則大氣壓的測量值比實際值偏________。
10．物理應用于生活。廚房中常在光滑的瓷磚上用到免打孔掛鉤，使用時將吸盤用力按壓到瓷磚上，由于________的作用，掛鉤將“吸”在瓷磚表面。2024年3月31日江西南昌突遭強風侵襲，造成較大損失。當強風沿著窗外的墻面吹過，窗內物品被“吸”向窗外，這是由于窗外空氣的流速________，壓強________(選填“大”或“小”)造成的。
解析：廚房中常在光滑的瓷磚上用到免打孔掛鉤，使用時將吸盤用力按壓到瓷磚上，排出了吸盤內的大部分空氣，由于大氣壓的作用，掛鉤將“吸”在瓷磚表面。氣體流速大的位置壓強小，流速小的位置壓強大。當強風沿著窗外的墻面吹過，窗內物品被“吸”向窗外，這是由于窗外空氣的流速大，壓強小造成的。
11．如圖是在某地進行托里拆利實驗時的實驗裝置圖，管內水銀面上方為真空。管內的A點是與液面相平的一個點。此時測得大氣壓強為_(kāi)_______Pa。(g＝10 N/kg，水銀的密度為13.6×103 kg/m3)
解析：玻璃管內水銀面到水銀槽中水銀面的豎直高度為760 mm－10 mm＝750 mm，此時的大氣壓強p＝ρ水銀gh＝13.6×103 kg/m3×10 N/kg×0.75 m＝1.02×105 Pa。
12．太陽能汽車的上表面彎曲，下表面較平。該太陽能汽車在平直公路上勻速行駛時，若考慮空氣的流體壓強對汽車的影響，則下列說法正確的是(　　)[A]汽車快速行駛時，汽車受到的支持力小于自身重力[B]汽車行駛速度越快，汽車對地面的壓力越大[C]汽車受到的牽引力與阻力是一對相互作用力[D]汽車受到的重力和地面對汽車的支持力是一對平衡力
A　[由于太陽能汽車的上表面彎曲，下表面較平，因此上表面空氣流速快，下表面空氣流速慢，由于流速快的地方壓強小，因此流過汽車的空氣會產生向上的壓強差，所以汽車行駛時對地面的壓力比靜止時小，汽車行駛速度越快，汽車對地面的壓力越小，而汽車對地面的壓力與汽車受到的支持力為相互作用力，大小相等，因此地面對汽車的支持力小于汽車的重力，故A正確，B錯誤；汽車在平直公路上勻速行駛，處于平衡狀態，受到的牽引力與阻力是一對平衡力，故C錯誤；由A、B選項分析可知，汽車行駛時汽車受到的重力和地面對汽車的支持力大小不相等，故不是一對平衡力，故D錯誤。故選A。]
13．樂山某初中學校開展以“蒼穹”為主題的飛機模型制作大賽，要讓飛機獲得升力，機翼橫截面的形狀應設計成(　　)
B　[題圖A與題圖C中模型上下表面對稱，即空氣流速相同，壓強相同，無壓強的差值，不會獲得向上的升力，故A、C不符合題意；題圖B中模型上凸下平，上方空氣流速快，向下壓強小，下方空氣流速慢，向上壓強大，會產生向上的壓強差、壓力差，能夠獲得向上的升力，因此該圖為機翼橫截面的形狀，故B符合題意；題圖D中模型上平下凸，上方空氣流速慢，向下壓強大，下方空氣流速快，向上壓強小，會產生向下的壓強差、壓力差，不能獲得向上的升力，故D不符合題意。故選B。]
14．如圖為自制發球機示意圖，當吹風機向水平管吹風時，下列相關說法正確的是(　　)[A]乒乓球上方的氣體流速變小[B]乒乓球上方的氣體流速不變[C]乒乓球上方的氣體壓強變小[D]乒乓球上方的氣體壓強變大
C　[當吹風機向水平管吹風時，乒乓球上方的氣體流速變大，壓強變小，乒乓球下方空氣的流速小，壓強大，使乒乓球產生一個向上的壓強差，因此乒乓球順著豎直管向上運動，故C正確。故選C。]
15．(2024·棗莊一模)關于如圖所示的四個實驗，描述錯誤的是(　　)
[A]圖甲：用吸管對著兩個乒乓球的中間吹氣，乒乓球會向兩邊分開[B]圖乙：在水中，壓強計的探頭所處的深度減小，它受到水的壓強也隨之減小[C]圖丙：連通器中裝入同種液體，液體靜止時，連通器各部分的液面總保持相平[D]圖?。簩⒆灾茪鈮河?jì)從山下移動到山上，氣壓計細玻璃管中的液面會上升
A　[由于流速小的地方壓強較大，向乒乓球中間吹氣時，乒乓球中間空氣流速大，壓強變小，乒乓球外側大氣壓不變，乒乓球外側壓強大于內側壓強，所以乒乓球向中間靠攏，故A錯誤，符合題意；根據液體壓強特點可知，在水中，壓強計的探頭所處的深度減小，它受到的水的壓強也隨之減小，故B正確，不符合題意；連通器是指上端開口、下部連通的容器，連通器中裝入同種液體，在液體靜止時，各容器的液面總保持相平，題圖丙是連通器中裝入同種液體，液體靜止時，連通器各部分中的液面總保持相平，故C正確，不符合題意；大氣壓隨著高度的增加而減小，將自制氣壓計從山下移動到山上，氣壓減小，液柱會在內部氣壓的作用下被壓高，故D正確，不符合題意。故選A。]
16．如圖是北美草原犬鼠洞穴的橫截面示意圖。它有兩個出口，隆起洞口A和平坦洞口B，當風吹過洞口時就會給洞中的犬鼠帶去習習涼風。則下列有關洞內風向分析正確的是(　　)
[A]風總是從A口吹入，B口吹出[B]風總是從B口吹入，A口吹出[C]風總是從A、B口同時吹入[D]洞內的風向是由洞外的風向決定的
B　[等質量的空氣在相同的時間內通過洞口的上表面，由于B洞口平直，A洞口向上凸起，所以空氣通過B洞口上表面的流速小，壓強大；通過A洞口上表面的流速大，壓強小，在兩個洞口間形成一個向右的壓強差，因此，地面上的風總是從B口吹入，A口吹出，B正確。]
17．如圖所示為某創新實驗小組設計的“研究液體壓強與流速的關系”的裝置，Y為上端開口的容器，儲存液體，X1、X2為上端開口的細玻璃管，與礦泉水瓶、細塑料管等連通。M、N分別是X1、X2內液體中同一水平線上的兩個點。下列判斷正確的是(　　)
[A]開關關閉時，X1內的液面高于X2內的液面[B]開關打開時，X1內的液面低于X2內的液面　[C]開關關閉時，液體在M點的壓強大于液體在N點的壓強[D]開關打開時，液體在M點的壓強大于液體在N點的壓強
B　[開關關閉時，液體處于靜止?fàn)顟B(tài)，X1、X2與Y構成連通器，根據連通器特點可知，X1內的液面與X2內的液面相平，則由題意可知M點和N點在液體中所處的深度相同，根據p＝ρ液gh可知，液體在M點的壓強等于液體在N點的壓強，A、C錯誤；開關打開時，由于X1下面的管子比X2下面的礦泉水瓶細，液體流經X1下面的管子時流速大，壓強小，而流經X2下面的礦泉水瓶時流速小，壓強大，所以X1內的液面低于X2內的液面，結合題意可知此時M點所處的深度較小，根據p＝ρ液gh可知，液體在M點的壓強小于液體在N點的壓強，B正確，D錯誤。]
18．如圖甲所示的“自動給水裝置”：是用一個裝滿水的塑料瓶子倒放在盆景中，瓶口剛好被水浸沒，瓶中水面能高于盆內水面，主要是由于________的作用。圖乙中是一艘載滿貨物的巨輪從重慶開往廣州的過程中從長江上游順流而下通過船閘的示意圖，其中閘室與________(選填“上游”或“下游”)水道構成了連通器。
解析：瓶中水面能高于盆內水面，是因?yàn)榕杈爸械乃c大氣相通，大氣壓支持著瓶?jī)?nèi)的水不會流出來；船在閘室內，所有的閘門中，只有閘門A是打開的，此時閘室與上游水道組成連通器，當閘室水面和上游水面相平后，船就可以由上游水道駛?cè)腴l室。
19．(4分)小明利用如圖甲所示的裝置測量大氣壓的大小，彈簧測力計和注射器的自重可忽略不計，活塞與針筒之間氣密性很好，有摩擦。
(1)他先拔去橡皮帽，將活塞推至底端，在右端掛上一定數量的鉤碼，活塞開始滑動時彈簧測力計示數為1 N，則活塞與針筒間的摩擦力為_(kāi)_______N，若繼續增加鉤碼數量，彈簧測力計的示數將________(選填“增大”“減小”或“不變”)；(2)他重新將活塞推至底端，用橡皮帽密封小孔，增加鉤碼數量，活塞開始滑動時彈簧測力計示數為4.6 N，小明又找來刻度尺測量針筒全部刻度的長度，如圖乙所示，則總長度為_(kāi)_______cm，由以上數據測出本地大氣壓強的值為_(kāi)_______Pa。
解析：(1)先拔去橡皮帽，將活塞推至底端，在右端掛上一定數量的鉤碼，活塞開始滑動時彈簧測力計示數為1 N，由二力平衡知識可知，此時彈簧測力計對活塞的拉力大小等于活塞受到的滑動摩擦力的大小，可知活塞與針筒間的摩擦力為1 N。由于摩擦力大小與壓力大小和接觸面的粗糙程度有關，當繼續增加鉤碼數量，活塞受到的壓力大小不變，接觸面的粗糙程度不變，活塞與針筒之間的摩擦力大小不變，彈簧測力計的示數將不變。
20．(2024·菏澤)下列四幅圖中關于壓強的描述錯誤的是(　　)
[A]用吸管喝牛奶利用了大氣壓強[B]泰山山頂?shù)拇髿鈮簭?qiáng)比山腳下的小[C]潛水員在水中上升過程受到的壓強越來越大[D]飛機機翼是利用氣體流速大、壓強小的原理設計的
C　[用吸管喝牛奶時，先吸去管中的空氣，使管中氣壓變小，在大氣壓的作用下，牛奶進入吸管再流入口中，利用了大氣壓強，故A不符合題意；大氣壓強隨著高度的升高而減小，因此泰山山頂?shù)拇髿鈮簭?qiáng)比山腳下的小，故B不符合題意；潛水員在水中上升過程距離水面的深度越來越小，由p＝ρgh可知，受到的壓強越來越小，故C符合題意；飛機機翼設計成流線型，上方空氣流速大、壓強小，下方空氣流速小、壓強大，則機翼受到向上的壓強差，從而產生了向上的升力，故D不符合題意。故選C。]
21．(2022·泰安)關于下面四幅圖的說法正確的是(　　)
[A]如甲圖，A管中水面上升，是因?yàn)榱黧w中流速越大的位置壓強越小[B]如乙圖，將豎直玻璃管傾斜，水銀柱的長度不變[C]如丙圖，把水氣壓計從山下移到山頂，細管內的水柱下降[D]如丁圖，盆景中的水位能保持一定高度，是利用了連通器原理
A　[題圖甲中當對B管吹氣時，因?yàn)榱黧w中流速越大的位置壓強越小，導致A管上方的氣壓小于外界大氣壓，A管中水面上升，故A正確；題圖乙中將豎直玻璃管傾斜，水銀柱的長度變長，高度不變，故B錯誤；題圖丙中把水氣壓計從山下移到山頂，由于大氣壓隨海拔高度的增加而降低，細管內外的壓強差變大，所以，細管內的水柱上升，故C錯誤；題圖丁中盆景中的水位能保持一定高度，不是利用了連通器原理，而是利用大氣壓強，因?yàn)檫B通器是上端開口、下端相連通的容器，故D錯誤。故選A。]
22．(2024·煙臺)春節期間，小明和父母乘飛機去上海旅游。在飛機上升的過程中，外界大氣壓強________(選填“變大”“變小”或“不變”)；在飛機飛行過程中，座位上的小明相對于窗外的機翼是________(選填“靜止”或“運動”)的；機翼______(選填“上”或“下”)方的空氣流速快，壓強小，因此獲得了向上的升力。
