初中物理人教版（2024）九年級全冊第十七章 歐姆定律第3節 電阻的測量同步練習題

這是一份初中物理人教版（2024）九年級全冊第十七章 歐姆定律第3節 電阻的測量同步練習題，共11頁。試卷主要包含了選擇題，多選題，填空題，實驗探究題，計算題等內容，歡迎下載使用。

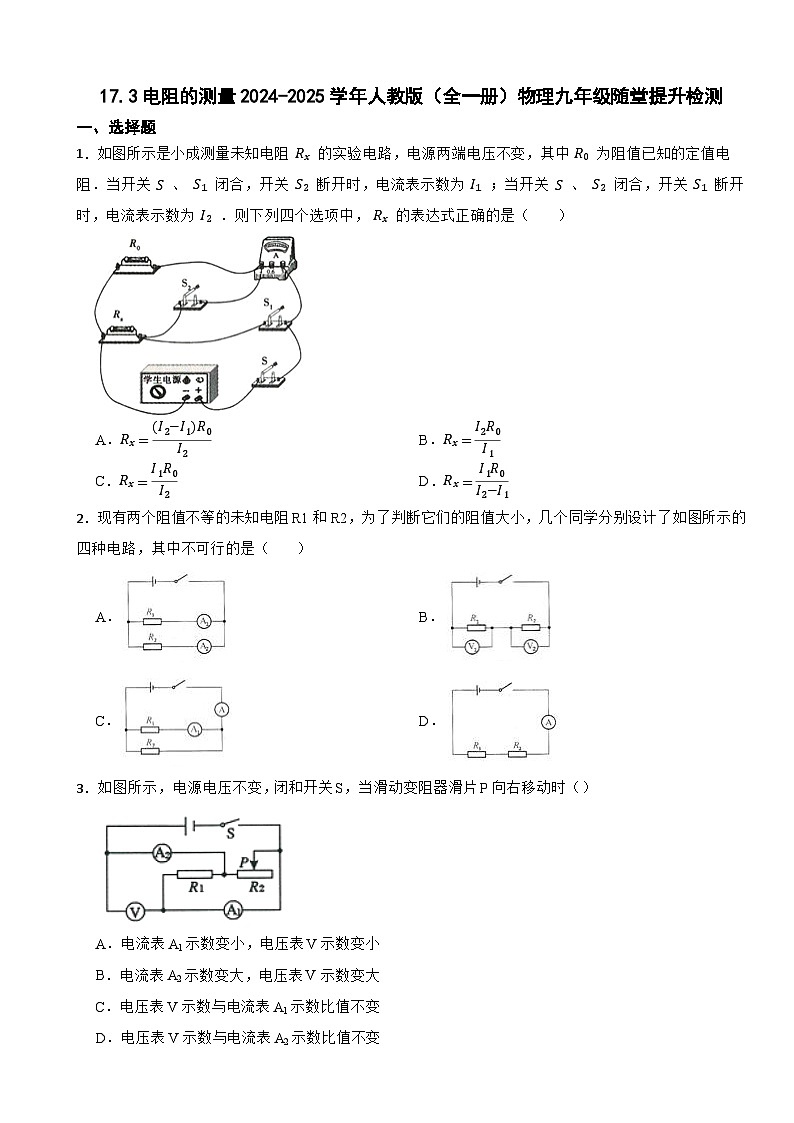

1．如圖所示是小成測量未知電阻 Rx 的實驗電路，電源兩端電壓不變，其中 R0 為阻值已知的定值電阻．當開關 S 、 S1 閉合，開關 S2 斷開時，電流表示數為 I1 ；當開關 S 、 S2 閉合，開關 S1 斷開時，電流表示數為 I2 ．則下列四個選項中， Rx 的表達式正確的是（ ）
A．Rx=(I2?I1)R0I2B．Rx=I2R0I1
C．Rx=I1R0I2D．Rx=I1R0I2?I1
2．現有兩個阻值不等的未知電阻R1和R2，為了判斷它們的阻值大小，幾個同學分別設計了如圖所示的四種電路，其中不可行的是（ ）
A．B．
C．D．
3．如圖所示，電源電壓不變，閉和開關S，當滑動變阻器滑片P向右移動時（）
A．電流表A1示數變小，電壓表V示數變小
B．電流表A2示數變大，電壓表V示數變大
C．電壓表V示數與電流表A1示數比值不變
D．電壓表V示數與電流表A2示數比值不變

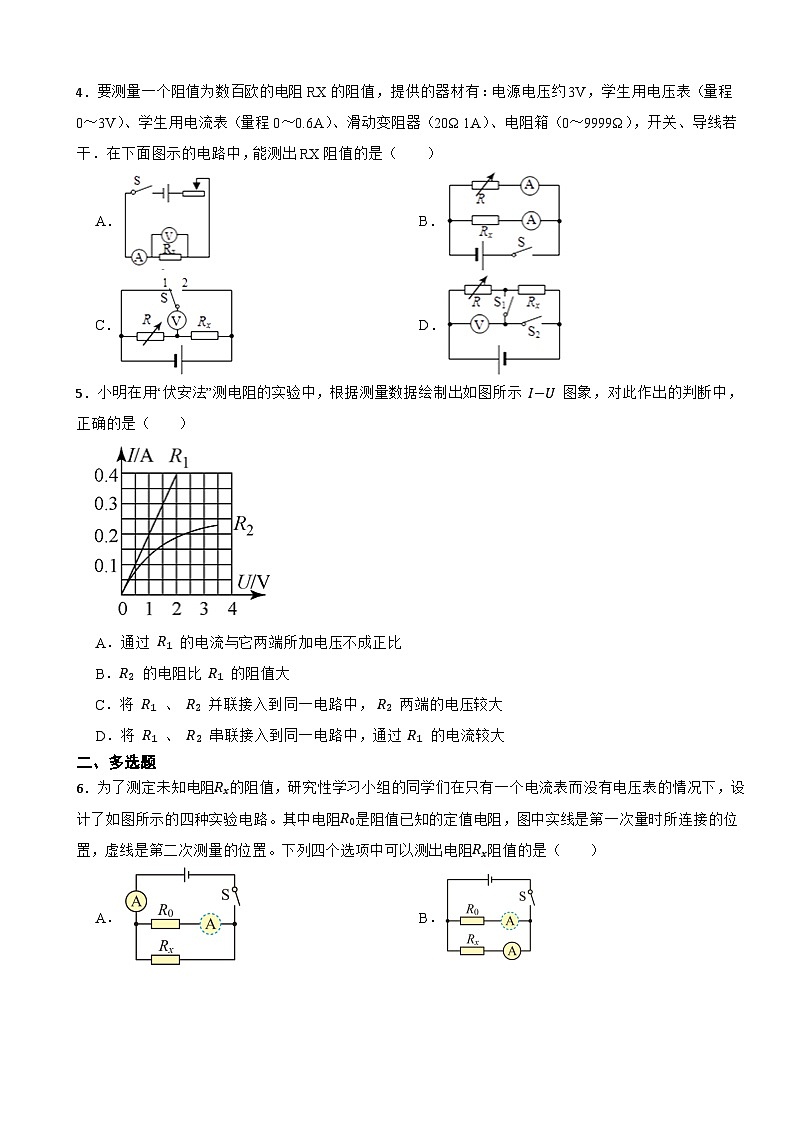

4．要測量一個阻值為數百歐的電阻RX的阻值，提供的器材有：電源電壓約3V，學生用電壓表（量程0～3V）、學生用電流表（量程0～0.6A）、滑動變阻器（20Ω 1A）、電阻箱（0～9999Ω），開關、導線若干．在下面圖示的電路中，能測出RX阻值的是（ ）
A．B．
C．D．
5．小明在用“伏安法”測電阻的實驗中，根據測量數據繪制出如圖所示 I?U 圖象，對此作出的判斷中，正確的是（ ）
A．通過 R1 的電流與它兩端所加電壓不成正比
B．R2 的電阻比 R1 的阻值大
C．將 R1 、 R2 并聯接入到同一電路中， R2 兩端的電壓較大
D．將 R1 、 R2 串聯接入到同一電路中，通過 R1 的電流較大
二、多選題
6．為了測定未知電阻Rx的阻值，研究性學習小組的同學們在只有一個電流表而沒有電壓表的情況下，設計了如圖所示的四種實驗電路。其中電阻R0是阻值已知的定值電阻，圖中實線是第一次量時所連接的位置，虛線是第二次測量的位置。下列四個選項中可以測出電阻Rx阻值的是（ ）
A．B．
C．D．
三、填空題

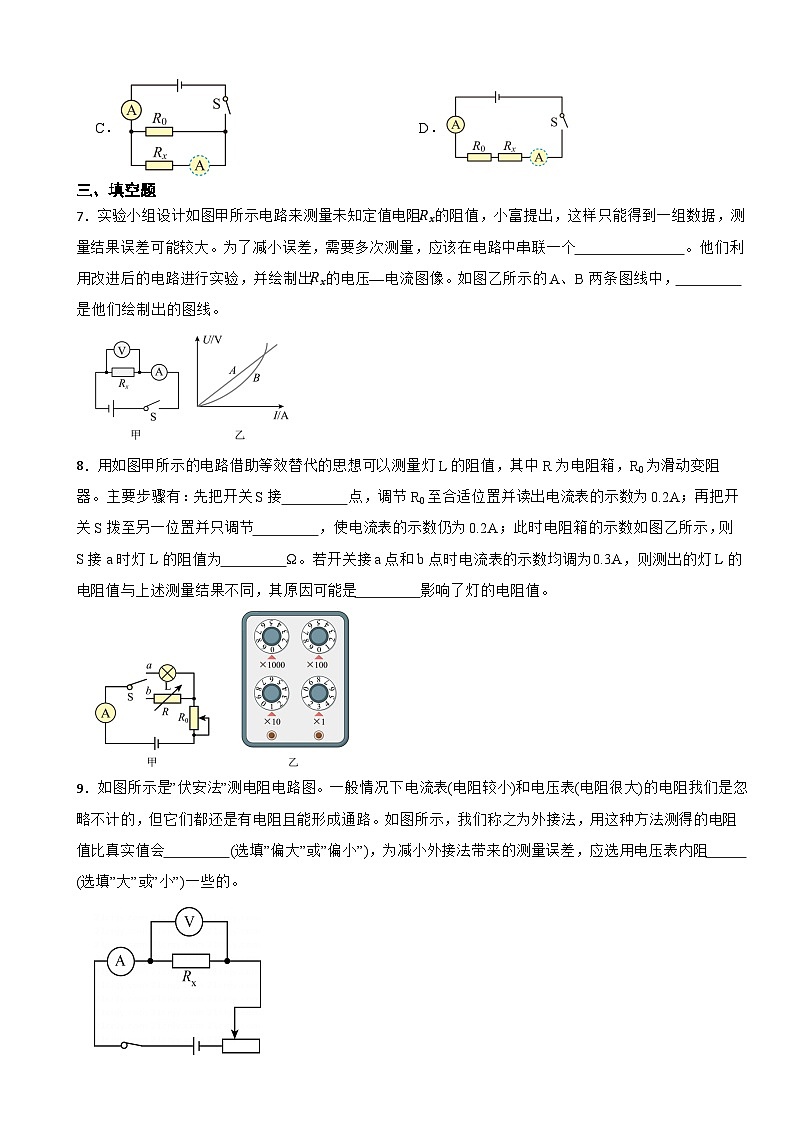

7．實驗小組設計如圖甲所示電路來測量未知定值電阻Rx的阻值，小富提出，這樣只能得到一組數據，測量結果誤差可能較大。為了減小誤差，需要多次測量，應該在電路中串聯一個 。他們利用改進后的電路進行實驗，并繪制出Rx的電壓—電流圖像。如圖乙所示的A、B兩條圖線中， 是他們繪制出的圖線。
8．用如圖甲所示的電路借助等效替代的思想可以測量燈L的阻值，其中R為電阻箱，R0為滑動變阻器。主要步驟有：先把開關S接 點，調節R0至合適位置并讀出電流表的示數為0.2A；再把開關S撥至另一位置并只調節 ，使電流表的示數仍為0.2A；此時電阻箱的示數如圖乙所示，則S接a時燈L的阻值為 Ω。若開關接a點和b點時電流表的示數均調為0.3A，則測出的燈L的電阻值與上述測量結果不同，其原因可能是 影響了燈的電阻值。
9．如圖所示是”伏安法”測電阻電路圖。一般情況下電流表(電阻較小)和電壓表(電阻很大)的電阻我們是忽略不計的，但它們都還是有電阻且能形成通路。如圖所示，我們稱之為外接法，用這種方法測得的電阻值比真實值會 (選填”偏大”或”偏小”)，為減小外接法帶來的測量誤差，應選用電壓表內阻 (選填”大”或”小”)一些的。
10．小明進行了“測量流過小燈泡電流為0.2A時小燈泡的電阻”實驗，其實驗電路的實物圖如圖1右圖所示：
（1）請對照實物圖，在方框中畫出實驗的電路圖；
（2）小明其中一次實驗時電壓表示數如圖2所示，現在電壓表的讀數是 V。
11．小英按圖甲所示的電路圖連接實驗電路，測量電阻R的阻值．閉合開關S，調節滑動變阻器的滑片P后，觀察到電壓表和電流表的示數分別如圖乙、丙所示，則電流表的示數為 A，電阻R的阻值為 Ω．
12．如圖所示是用電壓表和電流表測電阻的一種連接方法， Rx 為待測電阻，如果考慮電表內阻對測量結果的影響，則電壓表示數 （選填“大于”、“等于”或“小于”） Rx 兩端的實際電壓，電流表示數 （選填“大于”、“等于”或“小于”）通過 Rx 的實際電流。
四、實驗探究題
13．如圖甲是探究“導體的電流跟電阻的關系”的電路。實驗器材：電源（電壓恒為4.5V），電流表、電壓表各一只，開關一個，定值電阻5個（5Ω、10Ω、15Ω、20Ω、30Ω），滑動變阻器（“20Ω；2A”），導線若干。
（1）用筆畫線代替導線完成圖甲電路的連接 ；
（2）先用5Ω的電阻做實驗，兩電表的指針?biāo)肝恢萌鐖D乙，根據圖中信息可以判斷電路故障可能是 ；排除故障并選擇合適的量程，調節滑動變阻器直到電壓表示數如圖丙所示為 V；
（3）當用電阻10Ω替代5Ω繼續實驗時，應將滑片向 端移動才能使電壓表的示數保持不變；改用30Ω的電阻繼續實驗時，發現無論怎樣移動滑片，都無法使電壓表的示數保持不變，在現有的器材的基礎上，請你提出一種改進方法： 。
（4）根據實驗數據繪制圖像如圖丁，可初步得到結論：電壓一定時， 。
（5）設計了如圖戊的電路，也能測量額定電流為I額的小燈泡正常發光時的電阻。電源電壓未知、定值電阻的阻值為R0，請你將實驗步驟補充完整。
①閉合開關，調節滑片，直到電壓表V1的示數為 ，此時小燈泡正常發光，讀取電壓表V2的示數為U2；
②小燈泡正常發光時電阻的表達式是 。（均用給定的物理量表示）
14．實驗桌上的器材如下：兩節新干電池、電流表、電壓表、滑動變阻器R標有“30Ω 1A”、定值電阻（5Ω、10Ω、15Ω、20Ω）各一個、開關、導線若干；
（1）探究“電流與電壓的關系”實驗；
①如圖甲，實驗電路中有一根導線接錯了，請?jiān)诮渝e(cuò)的導線上打“×”，再畫出正確連接 ；
②改正錯誤后，閉合開關，繼續實驗；所測得的實驗數據如表所示，分析表格中的數據，可以得出的實驗結論是 ；
（2）繼續用甲圖實驗裝置探究“電流與電阻的關系”。將5Ω的電阻接入電路中時，移動滑動變阻器的滑片，直至電壓表示數為1V；斷開開關，將10Ω的電阻接入電路，繼續進行下列操作：①閉合開關；②將滑動變阻器的滑片移到最右端；③記錄電流表示數；④將滑動變阻器的滑片移到適當位置；從電路安全和規范操作的角度考慮，正確的順序應該是 ；之后，將15Ω、20Ω的電阻按正確的實驗操作分別接入電路；當把 Ω的電阻接入電路后，發現無法將電壓表示數調節到1V，思考之后，想到了兩種解決方法：①更換一個最大阻值至少為 Ω的滑動變阻器；②在原有定值電阻（5Ω、10Ω、15Ω、20Ω）不更換的情況下，改變定值電阻兩端電壓，重新依次進行實驗，則調節后的電壓值應該不低于 V；
（3）小明同學桌上的實驗器材有：學生電源、開關、滑動變阻器、電流表、電壓表各一個，導線若干；他在圖乙所示電路的MN間接入適當?shù)脑軌蛲瓿傻膶?shí)驗有 （選填字母）。
A.接入一個燈泡，探究電流和電壓的關系
B.接入一個定值電阻R，探究電流和電阻的關系
C.接入一個已知額定電流的小燈泡，測出燈泡正常發光時的電阻
15．某實驗小組用題圖甲所示的電路進行“探究電流與電壓的關系”實驗。
（1）請用筆畫線代替導線將圖甲電路連接完整，要求滑動變阻器滑片P 向右移動時電阻變大，導線不交叉；
（2）圖甲連接電路時，首先應將 。并且將滑動變阻器滑片P移動至阻值最大處；
（3）閉合開關，同學們發現電流表沒有示數，電壓表示數接近電源電壓，原因可能是 ；
（4）排除故障后，根據實驗數據繪制出定值電阻R 的 I-U圖像如圖乙所示。由圖像可得：當導體的電阻一定時，通過導體的電流與導體兩端的電壓成 ；
（5）同學們利用完整的圖甲電路進一步“探究電流與電阻的關系”，測得實驗數據如下表所示。實驗時，保持電壓表的示數為 V 不變。分析數據可得：當導體兩端的電壓一定時，通過導體的電流與導體的電阻成反比；
（6）該小組用電壓表和一個最大阻值為R0的滑動變阻器，測量未知電阻 Rx的阻值。他們設計了如圖丙所示的電路圖，進行如下實驗操作：
①閉合開關，將滑動變阻器滑片P 移到最左端，此時電壓表的示數為U1；
②將滑動變阻器滑片P 移到最右端，此時電壓表的示數為U2；
③ 則Rx= （ 用R0、U1、U2表示）。
16．用毫安表測電阻可以用如圖甲所示的電路測量電阻，a、b為接線柱。已知電源電壓恒為U，毫安表量程為0~Ig、內阻為Rg。
（1）用導線將a、b直接連起來，移動滑動變阻器R1的滑片P，使毫安表指針正好偏轉到滿刻度Ig，Ig處就可以標為“0歐”，此時變阻器接入電路中的阻值R1= ；
（2）保持變阻器R1接入電路中阻值不變，在a、b間接入被測電阻Rx，毫安表的讀數Ⅰ與Rx的關系式為I= ；
（3）若U=1.5V，Ig=10mA，圖乙毫安表的表盤上已經標出了0Ω的位置，請標出1100Ω的位置 。
17．“測量未知電阻阻值”實驗中，提供了學生電源、電流表、電壓表、滑動變阻器，一個阻值未知的定值電阻Rx，一個額定電壓為2.5V，阻值約為8Ω的小燈泡，開關、導線若干。
（1）如圖甲，“測量定值電阻Rx阻值”的實驗電路中，接錯了一根導線，請?jiān)阱e(cuò)誤的線上打“×”，并用筆畫線代替導線改接到正確位置上 。
（2）改正錯誤后，閉合開關前，滑片應滑至最 （選填 “左”或“右”）端。
（3）試觸后，選擇合適量程。閉合開關，調節滑動變阻器，電流表、電壓表示數如圖乙，則Rx的阻值為 Ω（結果保留1位小數）。一次實驗數據存在誤差，接下來應通過 的方法來減小誤差。
（4）完成實驗后，進行誤差分析：考慮到電壓表中也有電流通過，該電路測得的Rx的測量值與真實值相比 （選填 “偏大”或“偏小”）。
（5）同學們發現只用一只電表及已有其他器材（忽略定值電阻Rx的實驗誤差），也能測量小燈泡正常發光時的電阻。下列電路設計最合理的一項是 。
A、 B、 C、 D、
五、計算題
18．小張同學做“用電流表、電壓表測電阻”的實驗，可供選擇的器材有：4節新干電池，滑動變阻器2個（分別標有“10Ω 3A”和“20Ω 1A”的字樣），定值電阻R大=10Ω，R小=5Ω，待測電阻RX（估計阻值約為19歐），學生用電壓表和電流表、電鍵各1個、導線若干。小張同學選用幾節新干電池串聯組成電源（實驗中電源電壓保持不變），按圖連接電路，且操作步驟正確。閉合電鍵，發現電流表的示數為0.2安。試完成下列問題，當小張同學移動滑動變阻器的滑片到中點時（即連入電路中的電阻為變阻器最大值的一半），電流表的示數距離表盤中間還有3小格，他繼續移動滑動變阻器的滑片，電路中電流最大時，電流表指針恰好指在表盤正中間，此時小張同學發現電流表發生故障（已壞）而不能使用，經過思考后他僅用定值電阻替換電流表，閉合開關后，觀察到電壓表最大示數為4V。
（1）求：小張同學所選用的電源電壓U0和滑動變阻器RP的規格
（2）求：待測電阻RX的平均阻值
答案解析部分
1．【答案】D
2．【答案】D
3．【答案】C
4．【答案】D
5．【答案】B
6．【答案】A,B,C
7．【答案】滑動變阻器；A
8．【答案】a；R；13；溫度
9．【答案】偏??；大
10．【答案】（1）
（2）1.5
11．【答案】0.8；5
12．【答案】大于；等于
13．【答案】；定值電阻R斷路；2.5；A；換用阻值更大的滑動變阻器；電流與電阻成反比；I額R0；U2I額
14．【答案】；當電阻一定時，電流與電壓成正比；②①④③；20；40；1.2；C
15．【答案】；開關斷開；定值電阻斷路；正比；2.5；U2R0U1?U2
16．【答案】UIg?Rg；UIgU+IgRX；
17．【答案】 或；左；20.8；多次測量求平均值；偏?。籆
18．【答案】（1）根據電路圖，待測電阻與滑動變阻器串聯，閉合開關前，滑動變阻器阻值為最大。
根據I=UR得U=IR，電源電壓可能是
U1=I(RX+RP1)=0.2A×(19Ω+10Ω)=5.8V
U2=I(RX+RP2)=0.2A×(19Ω+20Ω)=7.8V
電源最多由4節干電池組成，最大電源電壓為6V，實驗中選用的滑動變阻器RP的規格是“10Ω 3A”，電源電壓U0=6V。
（2）閉合開關，滑動變阻器在阻值最大時，電流表示數為0.2A，電源電壓為
U0=I1(RX1+RP)=0.2A×(RX1+10Ω)，可得RX1=20Ω
移動滑動變阻器的滑片到中點時，電流表的示數距離表盤中間還有3小格，即I2=0.24A，電源電壓為
U0=I2(RX2+RP)=0.24A×(RX2+10Ω)，可得RX2=20Ω
繼續移動滑動變阻器的滑片，電路中電流最大時，電流表指針恰好指在表盤正中間，即滑動變阻器阻值為0，電流I3=0.3A
RX3=U0I3=6V0.3A=20Ω
電流表損壞后，用定值電阻替換電流表后的電壓表的最大示數為4V，此時的電路為定值電阻R大與待測電阻Rx串聯，滑動變阻器阻值為0時，電壓表示數為最大4V，所以定值電阻兩端電壓為
U大=U0?UX=6V?4V=2V
根據R=UI可得RX4=UXI=UXU大R大=4V2V10Ω=20Ω
根據四次測量得到RX值均為20Ω，故RX的平均值為20Ω。次數
1
2
3
4
電壓U/V
1.2
1.6
2.0
2.4
電流I/A
0.12
0.16
0.20
0.24
實驗次數
2
3
4
5
R/Ω
5
10
15
20
25
I/A
0.50
0.25
0.17
0.12
0.10
