初中物理人教版（2024）九年級全冊第3節 電阻的測量課后練習題

這是一份初中物理人教版（2024）九年級全冊第3節 電阻的測量課后練習題，共10頁。試卷主要包含了選擇題，填空題，作圖題，實驗探究題等內容，歡迎下載使用。

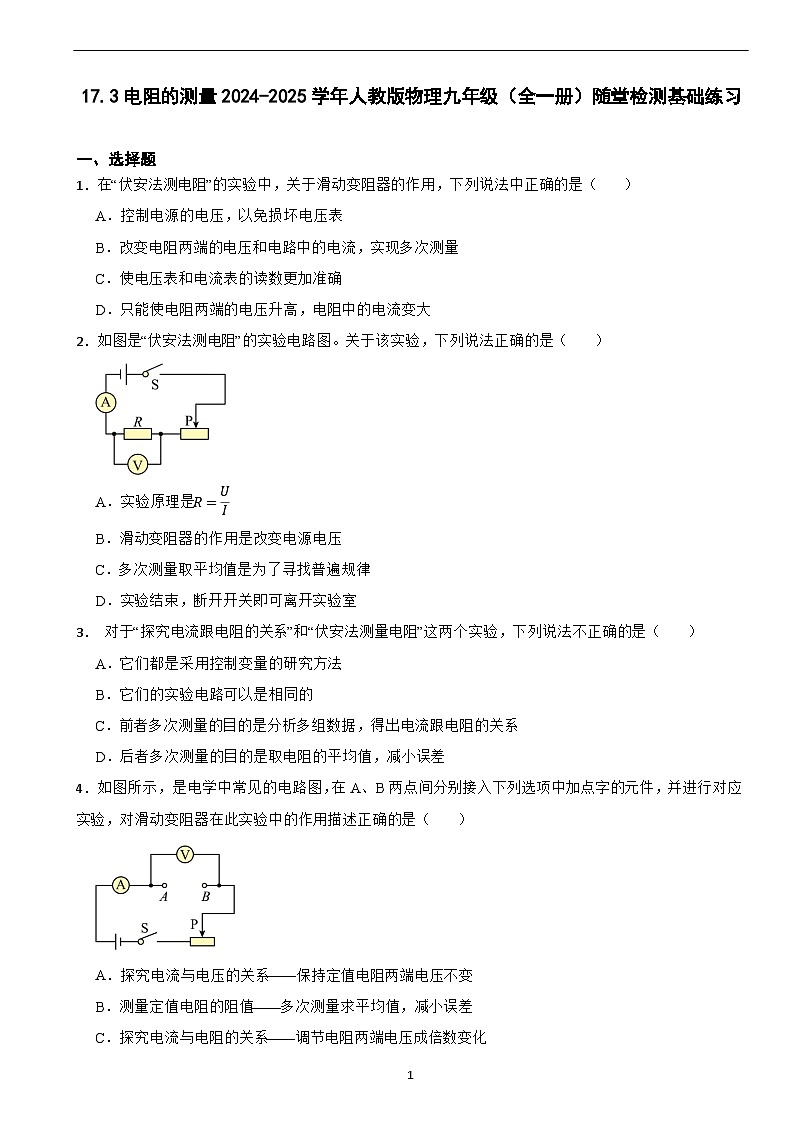

一、選擇題
1．在“伏安法測電阻”的實驗中，關于滑動變阻器的作用，下列說法中正確的是（ ）
A．控制電源的電壓，以免損壞電壓表
B．改變電阻兩端的電壓和電路中的電流，實現多次測量
C．使電壓表和電流表的讀數更加準確
D．只能使電阻兩端的電壓升高，電阻中的電流變大
2．如圖是“伏安法測電阻”的實驗電路圖。關于該實驗，下列說法正確的是（ ）
A．實驗原理是R=UI
B．滑動變阻器的作用是改變電源電壓
C．多次測量取平均值是為了尋找普遍規律
D．實驗結束，斷開開關即可離開實驗室
3． 對于“探究電流跟電阻的關系”和“伏安法測量電阻”這兩個實驗，下列說法不正確的是（ ）
A．它們都是采用控制變量的研究方法
B．它們的實驗電路可以是相同的
C．前者多次測量的目的是分析多組數據，得出電流跟電阻的關系
D．后者多次測量的目的是取電阻的平均值，減小誤差
4．如圖所示，是電學中常見的電路圖，在A、B兩點間分別接入下列選項中加點字的元件，并進行對應實驗，對滑動變阻器在此實驗中的作用描述正確的是（ ）
A．探究電流與電壓的關系——保持定值電阻兩端電壓不變
B．測量定值電阻的阻值——多次測量求平均值，減小誤差
C．探究電流與電阻的關系——調節電阻兩端電壓成倍數變化
D．測量小燈泡的電功率——改變小燈泡兩端電壓，求平均電功率

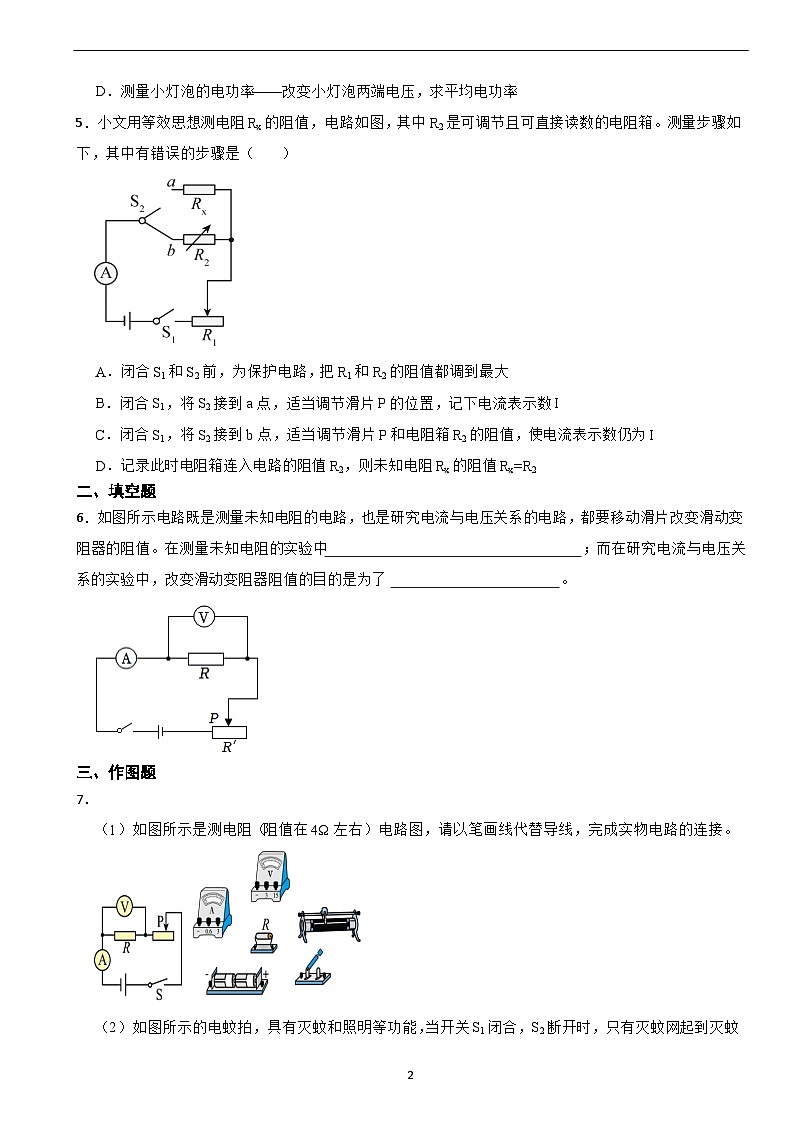

5．小文用等效思想測電阻Rx的阻值，電路如圖，其中R2是可調節且可直接讀數的電阻箱。測量步驟如下，其中有錯誤的步驟是（ ）
A．閉合S1和S2前，為保護電路，把R1和R2的阻值都調到最大
B．閉合S1，將S2接到a點，適當調節滑片P的位置，記下電流表示數I
C．閉合S1，將S2接到b點，適當調節滑片P和電阻箱R2的阻值，使電流表示數仍為I
D．記錄此時電阻箱連入電路的阻值R2，則未知電阻Rx的阻值Rx=R2
二、填空題
6．如圖所示電路既是測量未知電阻的電路，也是研究電流與電壓關系的電路，都要移動滑片改變滑動變阻器的阻值。在測量未知電阻的實驗中 ；而在研究電流與電壓關系的實驗中，改變滑動變阻器阻值的目的是為了 。
三、作圖題
7．
（1）如圖所示是測電阻（阻值在4Ω左右）電路圖，請以筆畫線代替導線，完成實物電路的連接。

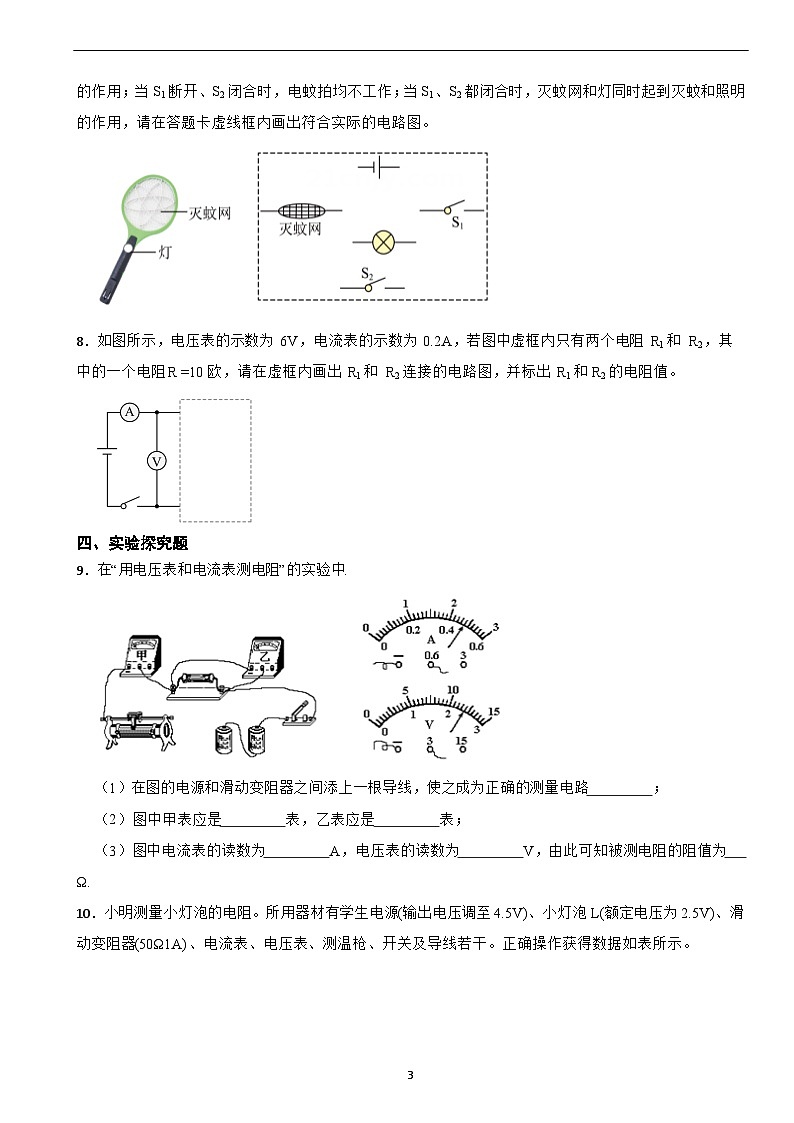

（2）如圖所示的電蚊拍，具有滅蚊和照明等功能，當開關S1閉合，S2斷開時，只有滅蚊網起到滅蚊的作用；當S1斷開、S2閉合時，電蚊拍均不工作；當S1、S2都閉合時，滅蚊網和燈同時起到滅蚊和照明的作用，請在答題卡虛線框內畫出符合實際的電路圖。
8．如圖所示，電壓表的示數為 6V，電流表的示數為 0.2A，若圖中虛框內只有兩個電阻 R1和 R2，其中的一個電阻R =10歐，請在虛框內畫出 R1和 R2連接的電路圖，并標出 R1和R2的電阻值。
四、實驗探究題
9．在“用電壓表和電流表測電阻”的實驗中.
（1）在圖的電源和滑動變阻器之間添上一根導線，使之成為正確的測量電路 ；
（2）圖中甲表應是 表，乙表應是 表；
（3）圖中電流表的讀數為 A，電壓表的讀數為 V，由此可知被測電阻的阻值為 Ω.
10．小明測量小燈泡的電阻。所用器材有學生電源(輸出電壓調至4.5V)、小燈泡L(額定電壓為2.5V)、滑動變阻器(50Ω1A)、電流表、電壓表、測溫槍、開關及導線若干。正確操作獲得數據如表所示。
（1）表格中第1組數據的電阻 (選填“等于”或“不等于”) 0Ω；
（2）圖甲中有一根線連錯了。請把接錯的那一根導線找出來，打上“x”，再畫線把它改到正確的位置上 ；
（3）正確連接電路后，閉合開關，小燈泡不發光，電壓表和電流表讀數如表中第2組數據。為使小燈泡發光，小明可對滑動變阻器進行的操作是 .
（4）每次測量時，小明用測溫槍測量了燈泡的溫度，如題26表中第四列數據。分析表格數據可得到燈絲電阻與溫度關系為 ；
（5）圖乙為采用描點法得到小燈泡的U-I圖像，可判斷此操作過程中滑動變阻器的U-I圖像近似為圖丙中的 (選填“A”“B”或“C”)，判斷的依據是 .
11．小明利用兩節干電池、電流表、電壓表、滑動變阻器（最大阻值為RP）等器材測量未知電阻Rx的阻值，實驗所用的電路如圖甲所示。
（1）根據圖甲，用筆畫線代替導線，在圖乙中完成實物電路的連接。（要求：滑片P向右移動時，滑動變阻器接入電路的阻值變小）。
（2）連接電路時開關應 ，并將滑片P移動到 處。閉合開關后，發現電壓表無示數，電流表有示數，電路故障可能是 。
（3）排除故障后，閉合開關，調節滑片P，直到電壓表、電流表示數如圖丙所示，則Rx的阻值為 Ω。
（4）實驗還需改變待測電阻Rx兩端的電壓進行多次測量，請你替小明設計一個記錄實驗數據的表格。
（5）另一實驗小組的電流表損壞不能使用，小組成員找老師更換電流表。老師向他們指出：不用電流表，利用現有器材也能進行測量。測量電路如圖丁，操作步驟如下：
①閉合開關，滑片P移至A端，電壓表示數為U1；
②再將滑片P移至B端，電壓表示數為U2；
③則Rx= （用U1、U2以及滑動變阻器的最大阻值RP表示）。
12．某同學用電流表和電壓表測量電阻Rx的阻值，電路如圖甲所示。
（1）連接電路時，開關應處于 （選填“斷開”或“閉合”）狀態；應將滑動變阻器的滑片P移動到最 端；（選填“左”或“右”）
（2）閉合開關時，發現無論怎么調節滑動變阻器，電流表都無示數，電壓表有示數，且接近于電源電壓，其原因可能是 ____ ；
A．電流表斷路B．待測電阻斷路
C．滑動變阻器短路D．電壓表斷路
（3）實驗中調節滑動變阻器的滑片P到某一位置，觀察到電壓表和電流表的示數分別如圖乙所示，電壓表的示數是 V，電流表的示數是 A，測得電阻的阻值 Ω。
13．實驗課上，小聰用伏安法測量小燈泡的電阻，所連接的電路如圖甲所示。已知電源電壓恒為3V，小燈泡的額定電壓為2.5V。
（1）小聰閉合開關后發現，無論怎樣移動滑動變阻器的滑片，小燈泡都不亮，經檢查得知，原因是一根導線連接錯誤。請在圖甲中連接錯誤的導線上打“×”，并補畫出正確的連線 ；
（2）正確連好電路后，再次閉合開關，電壓表的示數如圖乙所示。要測量小燈泡正常發光時的電阻，應將滑動變阻器的滑片向 （選填“左”或“右”）端移動；
（3）小聰將實驗數據繪制成I?U關系圖像（如圖丙）。由圖像可知，小燈泡正常發光時的電阻為 Ω；小燈泡兩端的電壓逐漸增大的過程中，其電阻逐漸 （選填“增大”或“減小”）；
（4）實驗中測出了小燈泡在不同電壓下的電阻，小聰認為可以進一步求出它們的平均值以減小誤差。小聰?shù)挠^點是 （選填“正確”或“錯誤”）的，原因是 ；
（5）完成實驗后，小聰又利用如圖丁所示的電路測量一未知電阻Rx的阻值，其中電源電壓恒定，滑動變阻器的最大阻值為R0。測量步驟如下：
①閉合開關S，將滑動變阻器的滑片P移動至a端，讀出電壓表的示數為U1；
②閉合開關S， ，讀出電壓表的示數為U2；
③待測電阻Rx= （用已知和測出的物理量符號表示）。
14．為了研究“導體對電流阻礙作用的大小”，小軍利用同種合金材料制成的a、b、c三條電阻絲（不考慮溫度對電阻的影響）進行實驗，已知：a、b長度相同，b、c粗細相同。小軍如圖甲所示連接電路，依次將a、b、c三條電阻絲接入電路，每次閉合開關S后，觀察電流表的示數，發現三次電流表示數逐漸變大。
（1）根據實驗現象可以得出以下結論：
①電阻大小不僅跟導體橫截面積有關，還跟導體 有關；
②電阻絲 的阻值最?。ㄟx填“a”、“b”或“c”）。
（2）小軍要測量電阻絲a的電阻值，他又添加了電壓表、滑動變阻器和若干導線。
①請你幫他畫出實驗電路圖；
②小軍按照自己設計的電路圖連接的實物電路如圖乙所示，小樂發現電路連接有一處錯誤，請你在錯接的導線上畫“×”，并用筆畫線代替導線，畫出正確的接線；
③小軍改正錯誤的電路連接后，進行實驗。閉合開關S，當滑片P移到某一位置時，電壓表的示數如圖丙所示，電阻絲a兩端的電壓為 V，此時，電流表的示數為0.3A，則Ra= Ω。
答案解析部分
1．【答案】B
2．【答案】A
3．【答案】A
4．【答案】B
5．【答案】C
6．【答案】測量多組電阻值取平均值減小誤差；改變電阻兩端的電壓
7．【答案】（1）
（2）
8．【答案】
9．【答案】（1）
（2）電流；電壓
（3）0.48；2.4；5
10．【答案】（1）不等于
（2）
（3）向左調節滑片
（4）燈絲電阻隨溫度的升高而增大
（5）C；小燈泡兩端電壓與滑動變阻器兩端電壓之和等于電源電壓
11．【答案】（1）
（2）斷開；C；定值電阻Rx發生了短路
（3）10
（4）
（5）U1U2?U1RP
12．【答案】（1）斷開；左
（2）B
（3）2；0.4；5
13．【答案】；右；12.5；增大；錯誤；見解析；將滑動變阻器的滑片P移動至b端；U1R0U2?U1
14．【答案】長度；c；；；1.2；4序號
U/V
I/A
t/℃
R1/Ω
1
0
0
24.4

2
0.5
0.10
25.0
5.00
3
1.5
0.20
26.3
7.50
4
2.0
0.24
28.2
8.33
5
25
0.26
30.7
9.62
6
3.0
0.30
322
10.0
實驗次數
電壓U/V
電流I/A
1
2
3
4
