    一、測量小燈泡的電功率:
    1.原理: P=UI ;
    2.器材:電源、開關、電流表、電壓表、 導線、滑動變阻器、小燈泡(額定電壓2.5 V)
    3.實驗方案:
    (1)電路圖:
    (2)滑動變阻器的作用:
    ①保護電路;(當連入電路的阻值最大時,電流最小,可以起到保護電路的作用)
    ②改變小燈泡兩端的電壓;(以便測量小燈泡在不同電壓下的實際功率)
    (3)實驗步驟:
    ①按照電路圖連接電路;
    注意斷開開關,將滑動變阻器滑片放在阻值最大處;將電壓表和電流表指針調零。
    ②閉合開關,調節滑動變阻器滑片,使電壓表示數為2.5V(等于額定電壓),記下此時對應的電流表示數 I,將U、I 記錄在表格中;
    ③閉合開關,調節滑動變阻器滑片,使電壓表示數為2.0V(低于額定電壓),記下此時對應的電流表示數I,分別將U、I 記錄在表格中;
    ④閉合開關,調節滑動變阻器滑片,使電壓表示數為2.8V(略高于額定電壓),記下此時對應的電流表示數I,分別將U、I 記錄在表格中。
    4.數據記錄及計算:
    5.繪制小燈泡的I-U 圖像:
    6.結論:
    (1)小燈泡的額定功率為:P=UI=2.5V× A = W;
    (2)小燈泡的實際電功率隨兩端的電壓增大而增大;
    (3)小燈泡的亮度取決于燈泡的實際電功率,實際電功率越大,小燈越亮;
    (4)通過圖像發現:通過小燈的電流與電壓并不成正比,原因是小燈的電阻隨著溫度的升高而增大。
    【例題1】為了測定小燈泡的額定功率,在具體實驗操作中,手和眼的分工應該是( )
    A.手按開關,眼觀電流表
    B.手移動變阻器的滑片,眼觀電流表
    C.手移動變阻器的滑片,眼觀電壓表
    D.手移動變阻器的滑片,眼看小燈泡是否發光
    【變式1】在測定小燈泡額定功率的實驗中,某同學連接的電路正確,閉合電鍵后燈泡發光,但無論怎樣移動變阻器的滑動片,電壓表的示數都達不到燈泡的額定電壓值,原因可能是( )
    A.電流表的量程太小 B.電壓表的量程太大
    C.滑動變阻器的總電阻太大 D.電源電壓太低
    【例題2】為了測量一只額定電壓為2.5V的小燈泡的額定功率,某同學設計了如圖所示的電路,實驗中電源電壓3V保持不變,閉合開關,調節滑動變阻器,得到的實驗數據如下表。下列說法正確的是( )
    A.多次實驗的目的是減小誤差
    B.第4次實驗數據是錯誤的
    C.實驗完畢斷開開關,小燈泡的電阻可能是“1.2Ω”
    D.第1、2兩次實驗,滑動變阻器接入電路電阻的改變量ΔR1小于小燈泡的電阻改變量ΔR2
    【變式2】利用如圖所示的裝置測量小燈泡的電功率,電源電壓恒定不變,小燈泡上標有“3.8V“字樣。如果閉合開關,實驗操作過程中出現了以下幾種情況,分析錯誤的是( )
    A.無論怎樣移動滑動變阻器的滑片,小燈泡不亮,電壓表的示數幾乎等于電源電壓,電流表幾乎無示數,原因可能是小燈泡斷路
    B.無論怎樣移動滑動變阻器的滑片,小燈泡很暗且亮度不變,原因是滑動變阻器同時接入兩個下接線柱
    C.當小燈泡的實際電壓為2.5V 時,要測量小燈泡的額定功率,需將滑片向左移動
    D.電壓表無示數,小燈泡不亮,可能是小燈泡短路
    【例題3】“探究小燈泡的電功率”的實驗電路如圖甲,實驗中選擇“2.5V”小燈泡,實驗中得到的U﹣I圖象如圖乙。下列說法不正確的是( )
    A.調節滑片過程發現燈泡亮度變化,這是由燈泡的實際功率變化引起的
    B.小燈泡的額定功率為0.75W,電阻為8.3Ω
    C.實驗中發現小燈泡無法調到額定電壓,可能原因是電源電壓與燈泡額定電壓匹配
    D.用圖甲的電路,通過更換L的方法,能完成探究“電功率與電流的關系”
    【變式3】某同學利用如圖所示電路,測量額定電壓為2.5V小燈泡的額定功率,下列說法錯誤的是( )
    A.閉合開關前,滑片P應滑到B端
    B.當電壓表示數為2.5V時,測出通過小燈泡的電流,可算出小燈泡的額定功率
    C.閉合開關后,小燈泡不發光,一定是小燈泡燈絲斷了
    D.實驗還可得知,小燈泡的實際功率越大,小燈泡越亮
    【例題4】在“測量額定電壓為2.5V的小燈泡的電功率”的實驗中:
    (1)用筆畫線代替導線,將圖甲補充完整。
    (2)正確連線后閉合開關,小燈泡不亮,電流表有示數,電壓表無示數,電路故障可能是小燈泡 。
    (3)排除故障后,移動滑片至某一位置時電壓表的示數為2.2V,為使小燈泡正常發光,應將滑片向 (選填“左”或“右”)移動。
    (4)當電壓表的示數為2.5V時,電流表的示數如圖乙所示,則小燈泡的額定電流為 A,額定功率為 W。
    (5)若將小燈泡換成阻值為5Ω的定值電阻,利用本實驗器材還能完成下列哪個實驗 (選填序號)。
    A.探究電流與電阻的關系
    B.探究電流與電壓的關系
    【變式4】小紅同學用圖甲所示的電路測量小燈泡的電功率。小燈泡標有“2.5V”字樣。
    (1)連接電路前,開關應 ;
    (2)圖甲中有一根導線連接錯誤,請?jiān)谠搶?dǎo)線上打“×”,并用筆重新畫一根正確連接的導線;(要求R的滑片向A端移動時接入電路中的電阻變大,導線不得交叉)
    (3)正確連接電路后,閉合開關,發現小燈泡不亮,電路 (選填“一定”或“不一定”)出現了故障;
    (4)實驗過程中,當電壓表示數為1.8V時,為了測量小燈泡的額定功率,需將滑片向 (選填“A”或“B”)端移動,此過程中小燈泡明顯變 ;
    (5)根據測量的數據繪制成I﹣U圖像(如圖乙),得出小燈泡的額定功率為 W。分析圖像還發現,小燈泡的電阻值是變化的,主要受 影響。
    【例題5】在“測定小燈泡的電功率”的實驗中,小華同學選用了如圖甲所示的器材,其中電源電壓為6V,小燈泡的額定電壓為2.5V(燈絲電阻約為10Ω)。
    (1)請用筆畫線代替導線,將圖甲所示的實物電路連接完整。
    (2)為了能夠順利完成實驗探究,下列兩種規格的滑動變阻器應選用 。
    A.“10Ω1A”的滑動變阻器 B.“50Ω0.5A”的滑動變阻器
    (3)小華同學閉合開關,移動滑片,發現電壓表的示數如圖乙所示,其讀數是
    V;為了測量小燈泡的額定功率,此時應將滑動變阻器的滑片向 (選填“A”或“B”)端移動;根據實驗測得的數據,繪制出小燈泡的電流隨它兩端電壓變化的關系圖像(如圖丙所示),分析圖像可知,小燈泡的額定功率為 W。
    (4)結合圖丙的信息思考,能否利用連接好的圖甲的電路來探究電流與電壓的關系?說明理由 。利用該電路還能完成的電學實驗有: 。(寫出一種即可)
    (5)小華繼續實驗,設計了下列四種測量額定電壓為2.5V的小燈泡的額定功率的電路。電路中有阻值已知的定值電阻R,電源電壓恒定但未知,滑動變阻器的最大電阻未知,在不拆改電路的前提下,能夠測出小燈泡額定功率的電路是 。
    【變式5】某同學設計了如圖所示測量小燈泡電功率的實驗(小燈泡標有“2.5V”字樣),R0的阻值為5Ω。
    (1)為保護電路,連接電路時應將開關 ;
    (2)連接好電路后,閉合開關,發現燈不亮,兩個電流表的示數相同,則可能的故障原因是 ;
    (3)排除故障后,閉合開關S,調節滑動變阻器的滑片,使電流表A1示數為 A時,小燈泡正常發光,此時電流表A2的示數如圖乙所示,則計算出小燈泡的額定功率為 W;
    (4)實驗測量過程中,電流表A1與R0串聯的作用相當于一個 (電流表/電壓表)。已知小燈泡U﹣I關系如圖,緩慢調節滑動變阻器滑片,使燈泡兩端的電壓為1.25V,此時燈泡的實際功率 (大于/等于/小于)額定功率的四分之一。
    二、額定電壓、額定功率、實際電壓、實際功率:
    1.額定電壓:用電器 正常工作 時的電壓。(此時的電流叫額定電流)
    2.額定功率:用電器在 額定電壓 下的功率:
    某燈泡上標有“PZ22O-25”字樣分別表示:
    PZ:普通照明,額定電壓220V,額定功率25W的燈泡。
    若知該燈“正常發光”可知:該燈額定電壓為220V,額定功率25W,
    則額定電流: = 0.11 A ,燈絲阻值: = 1936 Ω。
    3.實際功率:用電器在實際電壓下的功率:
    當用電器的電阻不變時:;可得:
    4.用電器在實際電壓與額定電壓時的工作情況對比:
    ①當,用電器正常工作(燈正常發光);
    ②當,用電器不能正常工作(燈光暗淡);
    ③當,用電器不能正常工作(燈光較亮),有時會損壞用電器;
    5.燈L1“220V 100W”,燈L2“220V 25W”相比較而言,L1燈絲粗短,L2燈絲細長。
    判斷燈絲電阻口訣:“大功率:粗短,小功率:細長”(U額相同)
    兩燈串聯時,燈L2亮,兩燈并聯時,燈L1亮;
    判斷哪個燈亮的口訣“串小(功率)并大” (U額 相同)
    5.“1千瓦時”的規定:1kW的用電器工作1h消耗的電能。
    6.燈泡的實際功率越大,發光越亮。
    【例題6】如圖所示是一個微波爐的銘牌,其中輸入功率代表微波爐工作時消耗的電功率,則下列說法中正確的是( )
    A.微波爐正常工作時的電壓為220V
    B.微波爐正常工作時電流做功的功率為800W
    C.微波爐以“微波”正常工作0.5h用電0.65J
    D.微波爐以“光波”正常工作時消耗的電能一定更少
    【變式6】某學校教室安裝了如圖所示的紫外線消毒燈,若該消毒燈上標有“220V 44W”字樣,則該燈正常工作時的說法中,正確的是( )
    ①它兩端的電壓為220V
    ②工作電流為0.2A
    ③工作1小時消耗的電能為44kW?h
    ④它把電能全部轉化成內能
    A.只有①② B.只有①③ C.只有②③ D.只有③④
    【例題7】小新在家做作業時偶然發現桌上臺燈標有“12W”的字樣,通過查閱資料終于明白“12W”表示該臺燈的( )
    A.實際功率 B.額定功率 C.實際電壓 D.額定電壓
    【變式7】將標有“6V?W”的燈L1接入3V的電路中,L1的實際功率為 1.5W,燈絲的電阻隨溫度變化,當小燈泡兩端的電壓為6V時,小燈泡額定功率( )
    A.等于6W B.小于6W C.大于6W D.不能確定
    【例題8】將額定功率相同的L1、L2兩燈串聯接在電路中,閉合開關后,燈L1正常發光而L2卻幾乎不亮,對于這一現象,下列分析正確的是( )
    A.L1中的實際電流比L2中的實際電流大
    B.L1的額定電流比L2的額定電流大
    C.L2的電阻比L1小,L2的實際電壓小于它的額定電壓
    D.L1的電阻比L2大,L1的實際電壓大于它的額定電壓
    【變式8】一個燈泡標有“6V 3W”字樣,接到某一電路中,通過它的電流是0.4安,則( )
    A.燈兩端的電壓大于6V B.燈兩端的電壓小于6V
    C.燈的實際功率大于2.4W D.燈的實際功率等于2.4W
    【例題9】有三盞白熾燈,甲標有“PZ220﹣60”,乙標有“PZ220﹣40”,丙標有“PZ220﹣15”,將它們并聯接在家庭電路中,通電后它們的發光情況是( )
    A.一樣亮 B.甲燈最亮 C.乙燈最亮 D.丙燈最亮
    【變式9】一燈泡在4.5V電壓下才能正常發光,現把它接在3節串聯的干電池上,燈泡發光。如果用兩個這樣的燈泡串聯后接在3節干電池上,則燈泡將( )
    A.變亮 B.變暗 C.亮度不變 D.燒壞
    【例題10】有兩只燈泡L1、L2,分別標有“220V 100W”和“220V 40W”的字樣。若不考慮溫度對燈絲電阻的影響,下列說法中正確的是( )
    A.兩燈串聯接入220V的電路,兩燈泡消耗總功率大于40W小于100W
    B.兩燈正常發光時,L1的電阻較大
    C.兩燈并聯接入220V的電路,L1、L2消耗功率之比是2:5
    D.兩燈串聯接入220V的電路,L1消耗的功率小于25W
    【變式10】標有“6V”字樣的甲、乙兩個小燈泡,它們的電流與電壓變化的關系如圖所示。下列判斷正確的是( )
    A.甲燈的額定功率小于乙燈的額定功率
    B.將甲、乙兩個小燈泡串聯在6V的電路中時甲燈比乙燈亮
    C.為保證燈泡不損壞,兩燈串聯時電路兩端的電壓不超過8V
    D.將甲、乙兩個小燈泡并聯在3V的電路中時它們的功率各自變?yōu)樵瓉淼囊话?br>序號
    知識點
    難易程度
    例題數
    變式題數
    合計

    測小燈泡的電功率
    ★★★
    5
    5
    20

    復習:額定電壓、額定功率和實際功率
    ★★
    5
    5
    次數
    電壓U/V
    電流I/A
    電功率P/W
    發光情況
    1
    2.5
    2
    2.0
    3
    2.8
    實驗次數
    1
    2
    3
    4
    5
    發光情況
    熄滅
    微光

    較暗
    明亮
    電壓U/V
    0.5
    1
    1.5
    2.0
    2.5
    電流1/A
    0.10
    0.14
    0.16
    0.24
    0.28

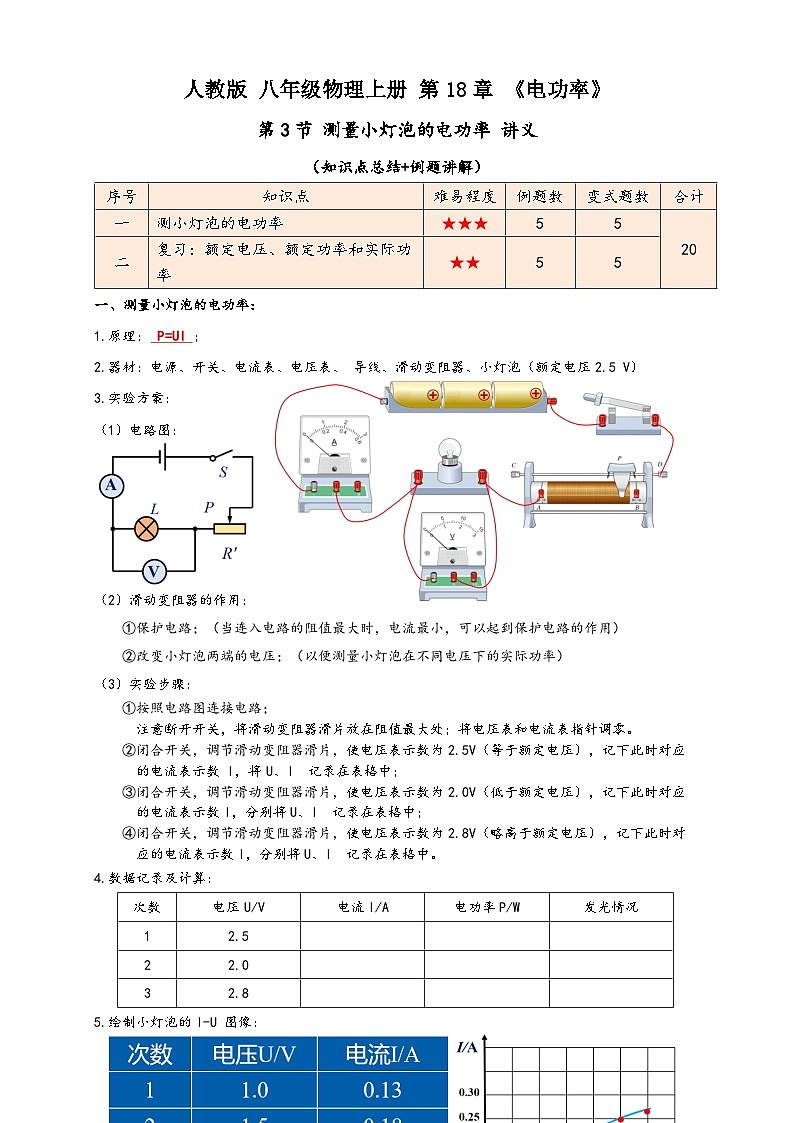

    人教版 八年級物理上冊 第18章 《電功率》
    第3節 測量小燈泡的電功率 講義
    (知識點總結+例題講解)
    一、測量小燈泡的電功率:
    1.原理: P=UI ;
    2.器材:電源、開關、電流表、電壓表、 導線、滑動變阻器、小燈泡(額定電壓2.5 V)
    3.實驗方案:
    (1)電路圖:
    (2)滑動變阻器的作用:
    ①保護電路;(當連入電路的阻值最大時,電流最小,可以起到保護電路的作用)
    ②改變小燈泡兩端的電壓;(以便測量小燈泡在不同電壓下的實際功率)
    (3)實驗步驟:
    ①按照電路圖連接電路;
    注意斷開開關,將滑動變阻器滑片放在阻值最大處;將電壓表和電流表指針調零。
    ②閉合開關,調節滑動變阻器滑片,使電壓表示數為2.5V(等于額定電壓),記下此時對應的電流表示數 I,將U、I 記錄在表格中;
    ③閉合開關,調節滑動變阻器滑片,使電壓表示數為2.0V(低于額定電壓),記下此時對應的電流表示數I,分別將U、I 記錄在表格中;
    ④閉合開關,調節滑動變阻器滑片,使電壓表示數為2.8V(略高于額定電壓),記下此時對應的電流表示數I,分別將U、I 記錄在表格中。
    4.數據記錄及計算:
    5.繪制小燈泡的I-U 圖像:

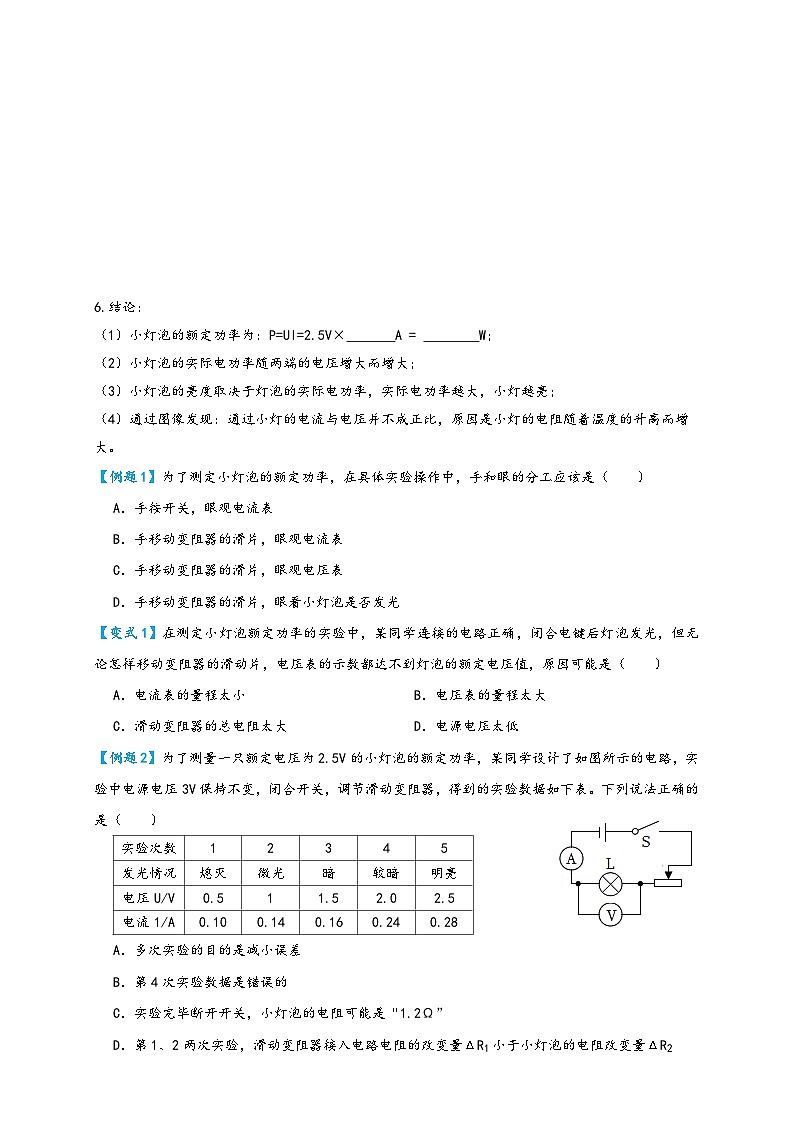

    6.結論:
    (1)小燈泡的額定功率為:P=UI=2.5V× A = W;
    (2)小燈泡的實際電功率隨兩端的電壓增大而增大;
    (3)小燈泡的亮度取決于燈泡的實際電功率,實際電功率越大,小燈越亮;
    (4)通過圖像發現:通過小燈的電流與電壓并不成正比,原因是小燈的電阻隨著溫度的升高而增大。
    【例題1】為了測定小燈泡的額定功率,在具體實驗操作中,手和眼的分工應該是( )
    A.手按開關,眼觀電流表
    B.手移動變阻器的滑片,眼觀電流表
    C.手移動變阻器的滑片,眼觀電壓表
    D.手移動變阻器的滑片,眼看小燈泡是否發光
    【答案】C
    【解析】解:由于滑動變阻器的作用是調節燈兩端的電壓,故在用手調節滑動變阻器的滑片時,眼應觀察電壓表的示數的變化,當電壓表達到額定電壓時,再去觀察電流表的示數及燈泡的亮度。
    故選:C。
    【變式1】在測定小燈泡額定功率的實驗中,某同學連接的電路正確,閉合電鍵后燈泡發光,但無論怎樣移動變阻器的滑動片,電壓表的示數都達不到燈泡的額定電壓值,原因可能是( )
    A.電流表的量程太小 B.電壓表的量程太大
    C.滑動變阻器的總電阻太大 D.電源電壓太低
    【答案】D
    【解析】解:A、電流表量程的大小,也不會影響燈泡兩端的電壓,不合題意;
    B、電壓表量程的大小,不會影響燈泡兩端的電壓,不合題意;
    C、滑動變阻器接入電路的阻值是可以調節的,而且最小可調節至阻值為零,此時燈泡兩端電壓等于電源電壓,不合題意。
    D、如果電源電壓太低,即使變阻器阻值最小,也有可能達不到燈泡的額定電壓,符合題意。
    故選:D。
    【例題2】為了測量一只額定電壓為2.5V的小燈泡的額定功率,某同學設計了如圖所示的電路,實驗中電源電壓3V保持不變,閉合開關,調節滑動變阻器,得到的實驗數據如下表。下列說法正確的是( )
    A.多次實驗的目的是減小誤差
    B.第4次實驗數據是錯誤的
    C.實驗完畢斷開開關,小燈泡的電阻可能是“1.2Ω”
    D.第1、2兩次實驗,滑動變阻器接入電路電阻的改變量ΔR1小于小燈泡的電阻改變量ΔR2
    【答案】C
    【解析】解:A、在測量小燈泡電功率實驗中,多次測量的目的是為了尋找普遍規律,故A錯誤;
    B、第4次實驗,燈泡兩端的電壓小于額定電壓,但大于第3次電壓,故其亮度應介于第3和第5次實驗之間,所以第4次實驗數據是正確的,故B錯誤;
    C、由表中數據可知,燈泡不亮?xí)r,電壓為0.5V,電流為0.1A,此時燈泡的電阻為:
    R1=U1I1=Ω,
    由于燈泡電阻受溫度影響,隨溫度降低而減小,當做完實驗并斷開開關一段時間后,燈泡的電阻應該小于燈泡不亮?xí)r的電阻5Ω,但不能為0,故燈泡的電阻可能是1.2Ω,故C正確;
    D、當燈泡兩端的電壓為0.5V時,通過電路的電流約為0.10A,
    滑動變阻器兩端的電壓為:UH1=U﹣UL1=3V﹣0.5V=2.5V,
    滑動變阻器此時接入電路的電阻:RH1=UH1IL1=Ω,
    此時燈泡的電阻為:R1=U1I1=Ω;
    當燈泡兩端的電壓為1V時,通過電路的電流約為0.14A,
    滑動變阻器兩端的電壓為:UH=U﹣UL2=3V﹣1V=2V,
    此時滑動變阻器接入電路的電阻:RH2=UH2IL2=2V0.14A≈14.3Ω,
    此時燈泡的電阻為:R2=UL2IL2=1V0.14A≈7.1Ω;
    通過電路的電流由0.1A變?yōu)?.14A,滑動變阻器的電阻由25Ω變?yōu)?4.3Ω,電阻變化量為25Ω﹣14.3Ω=10.7Ω;
    燈泡的電阻由5Ω變?yōu)?.1Ω,電阻的變化量為7.1Ω﹣5Ω=2.1Ω,故小燈泡電阻的變化量ΔR2小于滑動變阻器電阻的變化量ΔR1,故D錯誤。
    故選:C。
    【變式2】利用如圖所示的裝置測量小燈泡的電功率,電源電壓恒定不變,小燈泡上標有“3.8V“字樣。如果閉合開關,實驗操作過程中出現了以下幾種情況,分析錯誤的是( )
    A.無論怎樣移動滑動變阻器的滑片,小燈泡不亮,電壓表的示數幾乎等于電源電壓,電流表幾乎無示數,原因可能是小燈泡斷路
    B.無論怎樣移動滑動變阻器的滑片,小燈泡很暗且亮度不變,原因是滑動變阻器同時接入兩個下接線柱
    C.當小燈泡的實際電壓為2.5V 時,要測量小燈泡的額定功率,需將滑片向左移動
    D.電壓表無示數,小燈泡不亮,可能是小燈泡短路
    【答案】C
    【解析】解:A、無論怎樣移動滑動變阻器的滑片,小燈泡不亮,電流表幾乎無示數,則電路可能斷路;電壓表的示數幾乎等于電源電壓,說明電壓表與電源連通,原因是小燈泡斷路,故A正確;
    B、無論怎樣移動滑動變阻器的滑片,小燈泡很暗且亮度不變,則電路的電流很小,變阻器沒有了變阻的作用,故原因是滑動變阻器同時接入兩個下接線柱,故B正確;
    C、燈在額定電壓下正常發光,實際電壓為2.5V小于燈的額定電壓3.8V,應增大燈的電壓,根據串聯電路電壓的規律,應減小變阻器的電壓,由分壓原理,應減小變阻器連入電路中的電阻大小,故滑片向右移動,故C錯誤;
    D、電壓表無示數,小燈泡不亮,若電流表有示數,可能是小燈泡短路;若電流表無示數,則可能整個電路斷路,故D正確。
    故選:C。
    【例題3】“探究小燈泡的電功率”的實驗電路如圖甲,實驗中選擇“2.5V”小燈泡,實驗中得到的U﹣I圖象如圖乙。下列說法不正確的是( )
    A.調節滑片過程發現燈泡亮度變化,這是由燈泡的實際功率變化引起的
    B.小燈泡的額定功率為0.75W,電阻為8.3Ω
    C.實驗中發現小燈泡無法調到額定電壓,可能原因是電源電壓與燈泡額定電壓匹配
    D.用圖甲的電路,通過更換L的方法,能完成探究“電功率與電流的關系”
    【答案】C
    【解析】解:A、調節滑片,變阻器連入電路的阻值發生變化,這樣燈泡兩端電壓和電流都會發生變化,由P=UI知,其實際功率發生變化,所以燈泡亮度會發生改變,故A正確;
    B、由圖象知,燈泡電壓等于額定電壓2.5V時,通過燈泡的電流為0.3A,
    所以燈泡的額定功率:P=UI=2.5V×0.3A=0.75W;
    由歐姆定律可得燈泡電阻:R=UI=≈8.3Ω.故B正確;
    C、實驗中,移動滑片調節燈泡兩端電壓,但都無法使燈泡兩端電壓調到額定電壓2.5V,可能是電源電壓低于燈泡的額定電壓的原因,故C錯誤;
    D、由P=UI知,電功率與電壓和電流有關,所以探究“電功率與電流的關系”所以可換用不同燈泡且保持電壓不變,測量電流再計算出電功率,從而得到電功率與電流的關系,故意D正確。
    故選:C。
    【變式3】某同學利用如圖所示電路,測量額定電壓為2.5V小燈泡的額定功率,下列說法錯誤的是( )
    A.閉合開關前,滑片P應滑到B端
    B.當電壓表示數為2.5V時,測出通過小燈泡的電流,可算出小燈泡的額定功率
    C.閉合開關后,小燈泡不發光,一定是小燈泡燈絲斷了
    D.實驗還可得知,小燈泡的實際功率越大,小燈泡越亮
    【答案】C
    【解析】解:A、閉合開關前,滑動變阻器應滑到B端,即其電阻最大的位置,故A正確;
    B、燈泡的額定電壓為2.5V,當電壓表示數為2.5V時,測出通過小燈泡的電流,可算出小燈泡的額定功率,故B正確;
    C、閉合開關后,小燈泡不發光的原因有很多(可能是小燈泡短路或其它部分?jǐn)嗦返龋?,并不一定是小燈泡燈絲斷了,故C錯誤;
    D、小燈泡的亮度就是看小燈泡的實際功率,實際功率越大,小燈泡越亮,故D正確。
    故選:C。
    【例題4】在“測量額定電壓為2.5V的小燈泡的電功率”的實驗中:
    (1)用筆畫線代替導線,將圖甲補充完整。
    (2)正確連線后閉合開關,小燈泡不亮,電流表有示數,電壓表無示數,電路故障可能是小燈泡 。
    (3)排除故障后,移動滑片至某一位置時電壓表的示數為2.2V,為使小燈泡正常發光,應將滑片向 (選填“左”或“右”)移動。
    (4)當電壓表的示數為2.5V時,電流表的示數如圖乙所示,則小燈泡的額定電流為 A,額定功率為 W。
    (5)若將小燈泡換成阻值為5Ω的定值電阻,利用本實驗器材還能完成下列哪個實驗 (選填序號)。
    A.探究電流與電阻的關系
    B.探究電流與電壓的關系
    【答案】(1)如圖所示;(2)短路;(3)左;(4)0.3;0.75;(5)B。
    【解析】解:(1)測燈泡電功率的實驗中,應使電流表、燈泡、滑動變阻器串聯入電路中,并且滑動變阻器要一上一下接,電壓表與燈泡并聯,補充連接電路如圖所示:
    (2)閉合開關后,小燈泡不亮,電流表有示數,說明電路的不是斷路,電壓表無示數,可能是與電壓表并聯部分的電路短路,因此故障可能是小燈泡短路;
    (3)要使小燈泡正常發光,應該使燈泡兩端的電壓增大到2.5V,則電路中的電流也要相應增大,此時滑動變阻器接入的電阻應減小,因此滑片應向左端移動;
    (4)電壓表示數等于2.5V時,燈泡正常發光,由圖乙知,電流表使用小量程,分度值為0.02A,此時通過燈泡的電流為0.3A,所以燈泡的額定功率:P=UI=2.5V×0.3A=0.75W;
    (5)A.探究電流與電阻的關系,要記錄電流隨電阻的變化關系,為得出普遍性的規律要多次測量,但只有一個定值電阻,故A不能完成;
    B.探究電流與電壓的關系,要控制電阻大小不變,記錄電流隨電壓的變化關系,可通過移動變阻器的滑片改變電阻的電壓和電流,故B能完成;
    故選B。
    故答案為:(1)如圖所示;(2)短路;(3)左;(4)0.3;0.75;(5)B。
    【變式4】小紅同學用圖甲所示的電路測量小燈泡的電功率。小燈泡標有“2.5V”字樣。
    (1)連接電路前,開關應 ;
    (2)圖甲中有一根導線連接錯誤,請?jiān)谠搶?dǎo)線上打“×”,并用筆重新畫一根正確連接的導線;(要求R的滑片向A端移動時接入電路中的電阻變大,導線不得交叉)
    (3)正確連接電路后,閉合開關,發現小燈泡不亮,電路 (選填“一定”或“不一定”)出現了故障;
    (4)實驗過程中,當電壓表示數為1.8V時,為了測量小燈泡的額定功率,需將滑片向 (選填“A”或“B”)端移動,此過程中小燈泡明顯變 ;
    (5)根據測量的數據繪制成I﹣U圖像(如圖乙),得出小燈泡的額定功率為 W。分析圖像還發現,小燈泡的電阻值是變化的,主要受 影響。
    【答案】(1)斷開;(2)如圖所示;(3)不一定;(4)B;亮;(5)0.625;溫度。
    【解析】解:(1)圖甲中,連接電路時,為了保護電路,開關應處于斷開狀態;
    (2)原圖中導線接在滑動變阻器的電阻絲兩端,因采用一上一下的接法,根據滑片R向A端移動時接入電路中的電阻變大可知,應接B接線柱,改正后的電路如圖所示:
    (3)燈泡不發光,可能是電路電流太小,也可能是電路斷路或小燈泡被短路,故正確連接電路后,閉合開關,發現小燈泡不亮,電路不一定出現了故障;
    (4)燈在額定電壓下正常發光,示數為1.8V小于燈的額定電壓2.5V,應增大燈的電壓,根據串聯電路電壓的規律,應減小變阻器的電壓,由分壓原理,應減小變阻器連入電路中的電阻大小,故滑片向B移動,直到電壓表示數為額定電壓;
    此時小燈泡兩端的電壓增大,通過的電流增大,小燈泡的實際功率變大,小燈泡的亮度變大;
    (5)由圖乙所示I﹣U圖像可知,燈泡兩端的電壓等于額定電壓2.5V時,通過燈泡的電流等于0.25A,則燈泡的額定功率P=UI=2.5V×0.25A=0.625W;
    由圖象知,當小燈泡兩端電壓增大時,通過的電流也增大,實際電功率增大,燈絲溫度越高,電阻越大。
    故答案為:(1)斷開;(2)如圖所示;(3)不一定;(4)B;亮;(5)0.625;溫度。
    【例題5】在“測定小燈泡的電功率”的實驗中,小華同學選用了如圖甲所示的器材,其中電源電壓為6V,小燈泡的額定電壓為2.5V(燈絲電阻約為10Ω)。
    (1)請用筆畫線代替導線,將圖甲所示的實物電路連接完整。
    (2)為了能夠順利完成實驗探究,下列兩種規格的滑動變阻器應選用 。
    A.“10Ω1A”的滑動變阻器 B.“50Ω0.5A”的滑動變阻器
    (3)小華同學閉合開關,移動滑片,發現電壓表的示數如圖乙所示,其讀數是
    V;為了測量小燈泡的額定功率,此時應將滑動變阻器的滑片向 (選填“A”或“B”)端移動;根據實驗測得的數據,繪制出小燈泡的電流隨它兩端電壓變化的關系圖像(如圖丙所示),分析圖像可知,小燈泡的額定功率為 W。
    (4)結合圖丙的信息思考,能否利用連接好的圖甲的電路來探究電流與電壓的關系?說明理由 。利用該電路還能完成的電學實驗有: 。(寫出一種即可)
    (5)小華繼續實驗,設計了下列四種測量額定電壓為2.5V的小燈泡的額定功率的電路。電路中有阻值已知的定值電阻R,電源電壓恒定但未知,滑動變阻器的最大電阻未知,在不拆改電路的前提下,能夠測出小燈泡額定功率的電路是 。
    【答案】(1)如圖;(2)B;(3)2.2;A;0.625;(4)燈絲電阻隨溫度的升高而增大;測量小燈泡燈絲的電阻;(5)D。
    【解析】解:(1)電壓表和小燈泡并聯,電壓表測量小燈泡兩端的電壓,小燈泡的額定電壓是2.5V,所以電壓表選擇0~3V;
    電流表和小燈泡串聯,電流表測量小燈泡的電流,小燈泡的額定電壓是2.5V,小燈泡的電阻約為10Ω,根據歐姆定律得,小燈泡的額定電流約為I=UR=2.5V10Ω=0.25A,所以電流表選擇0~0.6A量程;
    滑動變阻器選擇一上一下兩個接線柱,所以實物圖連接如圖。
    (2)電源電壓為U=6V,小燈泡的額定電壓為UL=2.5V,根據串聯電路中電壓的特點求出滑動變阻器兩端的電壓,則滑動變阻器兩端的電壓是UP=U﹣UL=6V﹣2.5V=3.5V,
    串聯電路中電阻起分擔電壓的作用,電阻分擔的電壓之比等于電阻之比,
    所以,UL:UP=RL:RP,
    2.5V:3.5V=10Ω:RP,
    則需要滑動變阻器的阻值約為:RP=14Ω,
    所以滑動變阻器選擇“50Ω 0.5A”的滑動變阻器,故選B。
    (3)電壓表使用的0~3V量程,每一個大格代表1V,每一個小格代表0.1V,電壓為2.2V。
    小燈泡兩端的電壓是2.2V,需要小燈泡兩端的電壓是2.5V,要增大小燈泡兩端的電壓,在電源電壓一定時,要減小滑動變阻器兩端的電壓,所以滑動變阻器的阻值變小,滑片向A端滑動。
    小燈泡的額定電壓是2.5V,如圖丙知,小燈泡額定電壓下的額定電流是0.25A,小燈泡的額定功率P=UI=2.5V×0.25A=0.625W。
    (4)導體中的電流跟導體兩端的電壓和導體的電阻有關,探究電流跟電壓的關系時,控制導體的電阻不變,但是小燈泡兩端電壓增大時,燈絲的溫度升高,燈絲的電阻隨溫度的升高而增大,不能控制燈絲的電阻不變,所以不能利用燈泡探究電流跟電壓的關系。
    用電壓表測量小燈泡兩端的電壓,用電流表測量小燈泡的電流,根據歐姆定律計算小燈泡的電阻,所以可以測量小燈泡的燈絲的電阻。
    (5)A、閉合S1、S2時,電流表測量干路電流,移動滑動變阻器的滑片,無法判斷小燈泡正常發光,無法測量小燈泡的電壓和電流,所以此電路圖不符合要求,故A錯誤。
    B、當只閉合S、S1時,電壓表測量小燈泡兩端的電壓,假如電路連接正確,移動滑動變阻器的滑片,使電壓表示數是2.5V,小燈泡正常工作,滑片位置不變,再只閉合S、S2時,電壓表測量定值電阻兩端的電壓,但是此時電壓表的正負接線柱接反了,電路錯誤,故此電路圖錯誤,故B錯誤。
    C、閉合S、S1、S2時,電流表測量定值電阻的電流,移動滑動變阻器的滑片,無法判斷小燈泡正常發光,無法測量小燈泡的電壓和電流,所以此電路圖不符合要求,故C錯誤。
    D、閉合S時,電壓表V1測量小燈泡兩端的電壓,電壓表V2測量定值電阻兩端的電壓,移動滑動變阻器的滑片,使電壓表V1的示數是2.5V,小燈泡正常工作,讀出此時電壓表V2的示數,知道定值電阻的阻值和定值電阻兩端的電壓,根據歐姆定律求出定值電阻的電流,根據串聯電路電流處處相等,能求出小燈泡的額定電流,根據P=UI求出小燈泡的額定功率,故D正確。
    故答案為:(1)如上圖;(2)B;(3)2.2;A;0.625;(4)燈絲電阻隨溫度的升高而增大;測量小燈泡燈絲的電阻;(5)D。
    【變式5】某同學設計了如圖所示測量小燈泡電功率的實驗(小燈泡標有“2.5V”字樣),R0的阻值為5Ω。
    (1)為保護電路,連接電路時應將開關 ;
    (2)連接好電路后,閉合開關,發現燈不亮,兩個電流表的示數相同,則可能的故障原因是 ;
    (3)排除故障后,閉合開關S,調節滑動變阻器的滑片,使電流表A1示數為 A時,小燈泡正常發光,此時電流表A2的示數如圖乙所示,則計算出小燈泡的額定功率為 W;
    (4)實驗測量過程中,電流表A1與R0串聯的作用相當于一個 (電流表/電壓表)。已知小燈泡U﹣I關系如圖,緩慢調節滑動變阻器滑片,使燈泡兩端的電壓為1.25V,此時燈泡的實際功率 (大于/等于/小于)額定功率的四分之一。
    【答案】(1)斷開;(2)燈泡斷路;(3)0.5;1;(4)電壓表;大于。
    【解析】解:(1)為了保護電路元件安全,連接電路時開關應處于斷開狀態;
    (2)閉合開關,發現燈不亮,兩個電流表的示數相同,電流表A1測量的支路電流,電流表A2測量的干路電流,則兩個電流表的示數相同,故電路出現斷路,則可能的故障原因是燈泡斷路;
    (3)當小燈泡兩端電壓為2.5V時,燈泡正常發光,由圖知燈泡與電阻R0并聯,兩端電壓相等,根據歐姆定律可得通過電阻R0的電流為:I1=2.5V5Ω=0.5A;故調節滑動變阻器的滑片,使電流表A1示數為0.5A時,小燈泡正常發光;如圖乙所示,電流表選用的是大量程,分度值為0.1A,電流表的示數為0.9A,根據并聯電路中電流規律可得通過小燈泡的電流為:IL=0.9A﹣0.5A=0.4A,此時燈泡電壓為額定電壓2.5V,根據功率公式計算燈泡的額定功率為:P=UIL=2.5V×0.4A=1W;
    (4)實驗測量過程中,電流表A1與R0串聯的作用相當于一個電壓表;當燈泡電壓為額定電壓的一半時,由P=U2R和燈泡電阻隨溫度升高而增大的特性可知,此時燈泡實際功率大于額定功率的四分之一;
    故答案為:(1)斷開;(2)燈泡斷路;(3)0.5;1;(4)電壓表;大于。
    二、額定電壓、額定功率、實際電壓、實際功率:
    1.額定電壓:用電器 正常工作 時的電壓。(此時的電流叫額定電流)
    2.額定功率:用電器在 額定電壓 下的功率:
    某燈泡上標有“PZ22O-25”字樣分別表示:
    PZ:普通照明,額定電壓220V,額定功率25W的燈泡。
    若知該燈“正常發光”可知:該燈額定電壓為220V,額定功率25W,
    則額定電流: = 0.11 A ,燈絲阻值: = 1936 Ω。
    3.實際功率:用電器在實際電壓下的功率:
    當用電器的電阻不變時:;可得:
    4.用電器在實際電壓與額定電壓時的工作情況對比:
    ①當,用電器正常工作(燈正常發光);
    ②當,用電器不能正常工作(燈光暗淡);
    ③當,用電器不能正常工作(燈光較亮),有時會損壞用電器;
    5.燈L1“220V 100W”,燈L2“220V 25W”相比較而言,L1燈絲粗短,L2燈絲細長。
    判斷燈絲電阻口訣:“大功率:粗短,小功率:細長”(U額相同)
    兩燈串聯時,燈L2亮,兩燈并聯時,燈L1亮;
    判斷哪個燈亮的口訣“串小(功率)并大” (U額 相同)
    5.“1千瓦時”的規定:1kW的用電器工作1h消耗的電能。
    6.燈泡的實際功率越大,發光越亮。
    【例題6】如圖所示是一個微波爐的銘牌,其中輸入功率代表微波爐工作時消耗的電功率,則下列說法中正確的是( )
    A.微波爐正常工作時的電壓為220V
    B.微波爐正常工作時電流做功的功率為800W
    C.微波爐以“微波”正常工作0.5h用電0.65J
    D.微波爐以“光波”正常工作時消耗的電能一定更少
    【答案】A
    【解析】解:A、由表格可知微波爐的額定電壓是220V;額定電壓即正常工作電壓,故A符合題意。
    B、由表格可知微波爐正常工作時電流做功的功率為1300W(微波),1050W(光波),不是800W,故B不符合題意;
    C、這臺微波爐以“微波”正常工作0.5h,由P=W t 可得,消耗的電能W=Pt=1300W×0.5×3600s=2.34×106J,故C不符合題意;
    D、根據W=Pt可知,不知道做功時間,電功率小的用電器不一定消耗的電能少,故D不符合題意。
    故選:A。
    【變式6】某學校教室安裝了如圖所示的紫外線消毒燈,若該消毒燈上標有“220V 44W”字樣,則該燈正常工作時的說法中,正確的是( )
    ①它兩端的電壓為220V
    ②工作電流為0.2A
    ③工作1小時消耗的電能為44kW?h
    ④它把電能全部轉化成內能
    A.只有①② B.只有①③ C.只有②③ D.只有③④
    【答案】A
    【解答】解:①該消毒燈上標有“220V 44W”字樣,說明燈的額定電壓是220V,即燈正常工作時電壓是220V,故①正確;
    ②由功率公式P=UI得燈正常工作時通過的電流:
    I=PU=44W220V=0.2A,故②正確;
    ③消毒燈正常工作1小時消耗的電能:
    W=Pt=0.044kW×1h=0.044kW?h,故③錯誤;
    ④紫外線消毒燈,工作時,將電能轉化為光能和內能,故④錯誤。
    故選:A。
    【例題7】小新在家做作業時偶然發現桌上臺燈標有“12W”的字樣,通過查閱資料終于明白“12W”表示該臺燈的( )
    A.實際功率 B.額定功率 C.實際電壓 D.額定電壓
    【答案】B
    【解析】解:某臺燈銘牌上標有“12W”字樣,就是指燈的額定功率為12W。
    故選:B。
    【變式7】將標有“6V?W”的燈L1接入3V的電路中,L1的實際功率為 1.5W,燈絲的電阻隨溫度變化,當小燈泡兩端的電壓為6V時,小燈泡額定功率( )
    A.等于6W B.小于6W C.大于6W D.不能確定
    【答案】B
    【解析】解:假設燈絲的電阻不隨溫度變化,由P=U2R可得燈絲的電阻:
    R=U實12P1=(3V)21.5W=6Ω;
    當小燈泡兩端的電壓為6V時,小燈泡的功率:P=U實際2R=(6V)26Ω=6W,
    由于燈絲的電阻隨溫度變化,且電阻隨溫度的升高而增大,則當小燈泡兩端的電壓為6V時,燈絲溫度升高,燈絲電阻大于燈的電壓為3V時的電阻6Ω,由P=U2R可知,小燈泡的額定功率小于6W。
    故選:B。
    【例題8】將額定功率相同的L1、L2兩燈串聯接在電路中,閉合開關后,燈L1正常發光而L2卻幾乎不亮,對于這一現象,下列分析正確的是( )
    A.L1中的實際電流比L2中的實際電流大
    B.L1的額定電流比L2的額定電流大
    C.L2的電阻比L1小,L2的實際電壓小于它的額定電壓
    D.L1的電阻比L2大,L1的實際電壓大于它的額定電壓
    【答案】C
    【解析】解:A、兩燈串聯,電路中電流相等。不合題意。
    B、兩燈泡的額定功率相同,串聯后燈L1正常發光而L2卻幾乎不亮,說明它們的電阻不同。L1正常發光,說明其電阻較大。則它的額定電流較小。不合題意。
    C、串聯電路中的電流相同,根據公式P=I2R,L1電阻越大,功率越大,燈泡越亮。L2卻幾乎不亮,說明L2的實際電壓小于它的額定電壓。符合題意。
    D、串聯電路中的電流相同,根據公式P=I2R,L1電阻越大,功率越大,燈泡越亮。燈L1正常發光,說明L1的實際電壓等于它的額定電壓。不合題意。
    故選:C。
    【變式8】一個燈泡標有“6V 3W”字樣,接到某一電路中,通過它的電流是0.4安,則( )
    A.燈兩端的電壓大于6V B.燈兩端的電壓小于6V
    C.燈的實際功率大于2.4W D.燈的實際功率等于2.4W
    【答案】B
    【解析】解:∵P=U2R
    ∴燈絲的電阻:R=U2P=(6V)23W=12Ω;
    ∵I=UR
    ∴燈泡兩端電壓:U=IR=0.4A×12Ω=4.8V,故A錯誤,B正確;
    燈泡的實際功率:P=UI=4.8V×0.4A=1.92W,故CD錯誤。
    故選:B。
    【例題9】有三盞白熾燈,甲標有“PZ220﹣60”,乙標有“PZ220﹣40”,丙標有“PZ220﹣15”,將它們并聯接在家庭電路中,通電后它們的發光情況是( )
    A.一樣亮 B.甲燈最亮 C.乙燈最亮 D.丙燈最亮
    【答案】B
    【解析】解:由銘牌可知,三燈額定電壓相同,但額定功率不相等,當并聯接在家庭電路中(U=220V),燈都正常發光,其實際功率等于額定功率,甲燈的實際功率(等于額定功率60W)最大,甲燈最亮。
    故選:B。
    【變式9】一燈泡在4.5V電壓下才能正常發光,現把它接在3節串聯的干電池上,燈泡發光。如果用兩個這樣的燈泡串聯后接在3節干電池上,則燈泡將( )
    A.變亮 B.變暗 C.亮度不變 D.燒壞
    【答案】B
    【解析】解:由題可知,燈泡的額定電壓是4.5V,3節串聯的干電池提供的電壓為4.5V,現在用兩個同樣的燈泡串聯后仍接在4.5V的電源上,則每個燈泡兩端電壓為2.25V,小于燈泡的額定電壓4.5V;由P=U2R可知,燈泡的實際功率小于額定功率,所以燈泡亮度將變暗。
    故選:B。
    【例題10】有兩只燈泡L1、L2,分別標有“220V 100W”和“220V 40W”的字樣。若不考慮溫度對燈絲電阻的影響,下列說法中正確的是( )
    A.兩燈串聯接入220V的電路,兩燈泡消耗總功率大于40W小于100W
    B.兩燈正常發光時,L1的電阻較大
    C.兩燈并聯接入220V的電路,L1、L2消耗功率之比是2:5
    D.兩燈串聯接入220V的電路,L1消耗的功率小于25W
    【答案】D
    【解析】解:(1)由P=UI=U2R可得,兩燈泡正常發光時的電阻分別為:
    R1=U2P1=(220V)2100W=484Ω,R2=U2P2=(220V)240W=1210Ω,
    則R1<R2,即L1的電阻較小,故B錯誤;
    (2)兩燈并聯接入220V的電路,它們兩端的電壓等于220V,均能正常發光,
    則L1、L2消耗功率之比P1:P2=100W:40W=5:2,故C錯誤;
    (3)兩燈串聯接入220V的電路時,因串聯電路中總電阻等于各分電阻之和,
    所以,電路中的電流I=UR1+R2=220V484Ω+1210Ω=1077A,
    L1消耗的功率P1′=I2R1=(1077A)2×484Ω≈8.2W<25W,故D正確;
    兩燈泡消耗總功率P=UI=220V×1077A≈28.6W,故A錯誤。
    故選:D。
    【變式10】標有“6V”字樣的甲、乙兩個小燈泡,它們的電流與電壓變化的關系如圖所示。下列判斷正確的是( )
    A.甲燈的額定功率小于乙燈的額定功率
    B.將甲、乙兩個小燈泡串聯在6V的電路中時甲燈比乙燈亮
    C.為保證燈泡不損壞,兩燈串聯時電路兩端的電壓不超過8V
    D.將甲、乙兩個小燈泡并聯在3V的電路中時它們的功率各自變?yōu)樵瓉淼囊话?br>【答案】C
    【解析】解:A、由圖可知當燈泡兩端的電壓為額定電壓6V時,通過甲燈泡的電流為1A,通過乙燈泡的電流為0.5A,由P=UI可知甲燈泡的額定功率大于乙燈泡的額定功率,故A錯誤;
    B、由圖可知當通過電路的電流為0.4A時,甲燈泡兩端的電壓為1.5V,乙燈泡兩端的電壓為4.5V,根據串聯電路電壓規律可知此時電源電壓正好為6V,由P=UI可知甲燈泡的實際功率小于乙燈泡的實際功率,實際功率越大,燈泡越亮,所以甲燈比乙燈暗,故B錯誤;
    C、由圖可知通過甲燈泡的最大電流為1A,通過乙燈泡的最大電流為0.5A,兩燈串聯時通過電路的最大電流為0.5A,此時甲燈泡兩端的電壓為2V,乙燈泡兩端的電壓為6V,由串聯電路電壓規律可知最大電源電壓為8V,故C正確;
    D、將甲、乙兩個小燈泡并聯在3V的電路中時,其兩端的電壓變?yōu)樵瓉淼囊话耄瑫r通過兩燈泡的電流也比原來要小,由P=UI可知其實際功率要比原來的一半要小,故D錯誤。
    故選:C。序號
    知識點
    難易程度
    例題數
    變式題數
    合計

    測小燈泡的電功率
    ★★★
    5
    5
    20

    復習:額定電壓、額定功率和實際功率
    ★★
    5
    5
    次數
    電壓U/V
    電流I/A
    電功率P/W
    發光情況
    1
    2.5
    2
    2.0
    3
    2.8
    實驗次數
    1
    2
    3
    4
    5
    發光情況
    熄滅
    微光

    較暗
    明亮
    電壓U/V
    0.5
    1
    1.5
    2.0
    2.5
    電流1/A
    0.10
    0.14
    0.16
    0.24
    0.28

    相關試卷

    人教版(2024)第3節 測量小燈泡的電功率精練:

    這是一份人教版(2024)第3節 測量小燈泡的電功率精練,共27頁。試卷主要包含了選擇題,填空題,實驗探究題等內容,歡迎下載使用。

    人教版(2024)九年級全冊第1節 電能 電功隨堂練習題:

    這是一份人教版(2024)九年級全冊第1節 電能 電功隨堂練習題,共18頁。試卷主要包含了電能,電功等內容,歡迎下載使用。

    人教版(2024)九年級全冊第4節 變阻器鞏固練習:

    這是一份人教版(2024)九年級全冊第4節 變阻器鞏固練習,共18頁。試卷主要包含了滑動變阻器,電阻箱等內容,歡迎下載使用。

    英語朗讀寶
    資料下載及使用幫助
    版權申訴
    • 1.電子資料成功下載后不支持退換,如發現資料有內容錯誤問題請聯系客服,如若屬實,我們會補償您的損失
    • 2.壓縮包下載后請先用軟件解壓,再使用對應軟件打開;軟件版本較低時請及時更新
    • 3.資料下載成功后可在60天以內免費重復下載
    版權申訴
    若您為此資料的原創作者,認為該資料內容侵犯了您的知識產權,請掃碼添加我們的相關工作人員,我們盡可能的保護您的合法權益。
    入駐教習網,可獲得資源免費推廣曝光,還可獲得多重現金獎勵,申請 精品資源制作, 工作室入駐。
    版權申訴二維碼
    初中物理人教版(2024)九年級全冊電子課本 舊教材

    第3節 測量小燈泡的電功率

    版本: 人教版(2024)

    年級: 九年級全冊

    切換課文
    • 同課精品
    • 所屬專輯45份
    • 課件
    • 教案
    • 試卷
    • 學案
    • 更多
    歡迎來到教習網
    • 900萬優選資源,讓備課更輕松
    • 600萬優選試題,支持自由組卷
    • 高質量可編輯,日均更新2000+
    • 百萬教師選擇,專業更值得信賴
    微信掃碼注冊
    qrcode
    二維碼已過期
    刷新

    微信掃碼,快速注冊

    手機號注冊
    手機號碼

    手機號格式錯誤

    手機驗證碼 獲取驗證碼

    手機驗證碼已經成功發送,5分鐘內有效

    設置密碼

    6-20個字符,數字、字母或符號

    注冊即視為同意教習網「注冊協議」「隱私條款」
    QQ注冊
    手機號注冊
    微信注冊

    注冊成功

    返回
    頂部
    添加客服微信 獲取1對1服務
    微信掃描添加客服
