人教版（2024）第3節 測量小燈泡的電功率精練

這是一份人教版（2024）第3節 測量小燈泡的電功率精練，共27頁。試卷主要包含了選擇題，填空題，實驗探究題等內容，歡迎下載使用。
（同步基礎練習）
一、選擇題（共15小題）：
1．一只標有“36V 25W”的燈泡L（燈泡電阻不變），下列理解正確的是（ ）
A．燈泡L發光正常時兩端電壓為220V
B．燈泡L正常工作時的電流約為0.7A
C．燈泡L正常工作時的電阻約為1.44Ω
D．若把燈泡接在24V的電源兩端，實際功率為25W
2．關于標有“12V24W”的白熾燈，下列說法正確的是（ ）
A．該燈泡實際工作時的實際功率是24W
B．該燈泡工作時，其兩端電壓是12V
C．該燈泡正常發光時，其燈絲電阻是6Ω
D．該燈泡工作時，通過其燈絲的電流是2A
3．甲燈標有“36V60W”，乙燈標有“100V60W”，它們?nèi)缭诟髯缘念~定電壓下工作，則發光的情況是（ ）
A．甲燈亮B．乙燈亮C．一樣亮D．不知道
4．有兩只燈泡L1、L2，分別標有“220V 100W”和“220V 40W”的字樣。若不考慮溫度對燈絲電阻的影響，下列說法中正確的是（ ）
A．兩燈正常發光時，L1的電阻較大
B．兩燈并聯接入220V的電路，L1、L2消耗功率之比是2：5
C．兩燈串聯接入220V的電路，L2燈更亮
D．兩燈正常發光時，甲消耗的電能比乙多
5．甲、乙兩只普通照明燈泡的銘牌如圖所示，下列說法中正確的是（ ）
A．若兩燈串聯在220V的電路中，則乙燈較亮
B．兩燈均正常發光時，若兩燈絲一樣長，則甲燈較細
C．兩燈均正常發光時，乙燈消耗的電能較多
D．將乙燈接入110V電路中，它的實際功率為50W
6．將標有“220V 60W”的甲燈和標有“220V 100W”的乙燈并聯起來，接到220V的電源上，則（ ）
A．兩燈都正常發光，乙燈比甲燈亮
B．兩燈都不能正常發光，甲燈比乙燈亮
C．兩燈都不能正常發光，乙燈比甲燈亮
D．兩燈都正常發光，甲燈比乙燈亮
7．如圖所示，兩只燈泡L1和L2上分別標有“8V 4W”和“4V 1W”字樣，將它們串聯后接在電壓可在4～8V之間調節的電源上，閉合開關S，假設兩燈的燈絲電阻不隨溫度變化，則下列說法正確的是（ ）
A．通過燈L1的電流大于通過燈L2的電流
B．在調節電源電壓的過程中，燈L1始終比燈L2亮
C．在調節電源電壓的過程中，兩燈的功率變化量相同
D．當電源電壓調節到8V時，兩燈都不能正常發光
8．為了測定小燈泡的額定功率，在具體實驗操作中，手和眼的分工應該是（ ）
A．手按開關，眼觀電流表
B．手移動變阻器的滑片，眼觀電流表
C．手移動變阻器的滑片，眼觀電壓表
D．手移動變阻器的滑片，眼看小燈泡是否發光
9．在測定小燈泡額定功率的實驗中，某同學連接的電路正確，閉合電鍵后燈泡發光，但無論怎樣移動變阻器的滑動片，電壓表的示數都達不到燈泡的額定電壓值，原因可能是（ ）
A．電流表的量程太小 B．電壓表的量程太大
C．滑動變阻器的總電阻太大 D．電源電壓太低
10．在“測量小燈泡的電功率”的實驗中，某同學連接好電路，閉合開關后，移動滑動變阻器的滑片，當滑動變阻器連接電路中的電阻變大時，電壓表的讀數也隨著變大，反之，隨著變小，則發生這一現象的原因是（ ）
A．電壓表的正、負接線柱接錯了 B．電壓表的量程選擇不合適
C．電壓表壞了 D．電壓表與滑動變阻器并聯
11．一只汽車上的燈泡標有“12V、××W”，為了確定該燈泡的額定功率，下列最佳的方案是（ ）
A．接入12V電路，使之正常發光，再去與有標記的燈泡比亮度判斷
B．在實驗室用干電池、電壓表、電流表器材測出燈絲的電阻，再用公式P額＝U額2/RL來計算
C．接入12V電路，測出通過燈泡的電流，再用P額＝U額I額計算
D．直接與其它標有“12V”字樣的燈泡從外觀上比較確定
12．“探究小燈泡的電功率”的實驗電路如圖甲所示，實驗中選擇“2.5V”規格的小燈泡，由三節新干電池組成的電源，實驗中得到的U﹣I圖像如圖乙。下列說法正確的是（ ）
A．電壓表應選擇0～15V的量程
B．實驗中應將各組小燈泡的電功率求平均值
C．調節滑片過程發現燈泡亮度變化，這是由燈泡的實際功率變化引起的
D．可用該電路圖探究電流與電壓的關系
13．某同學利用如圖所示電路，測量額定電壓為2.5V小燈泡的額定功率，下列說法錯誤的是（ ）
A．閉合開關前，滑片P應滑到B端
B．當電壓表示數為2.5V時，測出通過小燈泡的電流，
可算出小燈泡的額定功率
C．閉合開關后，小燈泡不發光，一定是小燈泡燈絲斷了
D．實驗還可得知，小燈泡的實際功率越大，小燈泡越亮
14．為了測量一只額定電壓為2.5V的小燈泡的額定功率，某同學設計了如圖所示的電路，實驗中電源電壓3V保持不變，閉合開關，調節滑動變阻器，得到的實驗數據如下表。下列說法正確的是（ ）
A．多次實驗的目的是減小誤差
B．第4次實驗數據是錯誤的
C．實驗完畢斷開開關，小燈泡的電阻可能是“1.2Ω”
D．第1、2兩次實驗，滑動變阻器接入電路電阻的改變量ΔR1小于小燈泡的電阻改變量ΔR2
15．在探究“電功率與電阻關系”時，實驗準備了阻值分別為5Ω、15Ω的A、B兩個同一類型的燈泡。同學們按圖甲、圖乙設計了兩個實驗電路進行探究。不考慮溫度對燈絲電阻的影響，下列說法正確的是（ ）
A．圖甲中A燈泡比B燈泡亮
B．圖甲中滑動變阻器滑片向左滑動過程中，兩個燈泡的亮度都變亮
C．圖乙中A燈泡比B燈泡亮
D．圖乙中滑動變阻器滑片向左滑動過程中，兩個燈泡的亮度都變亮
二、填空題（共5小題）：
16．電燈泡上標著“PZ220﹣100”的字樣，它表示燈泡的 電壓是220V， 是100W，若此燈泡能正常發光，則其兩端的電壓必定是 V，其實際消耗的功率是 W。
17．一只電烙鐵標有“220V、75W”字樣，其中“220V”表示 ，“75W”表示 ，該電烙鐵正常工作時通過的電流強度是 ，電阻是 。
18．某同學家電能表的表盤上標有2500r/（kW?h）字樣。他將一個“220V 1210W”的用電器單獨接入家庭電路中工作12min，電能表的轉盤轉了500轉。在此工作過程中，該用電器的實際功率為
W，該電路的實際電壓為 V。
19．學習小組開展“測量小燈泡的功率”實驗，實驗電路如圖甲，繪制出小燈泡的I﹣U關系曲線如圖乙，已知小燈泡的額定電壓為3.8V，電源電壓恒為6V?；卮鹣铝袉栴}：
（1）閉合開關后移動變阻器的滑片，當電壓表示數為 V時，讀出電流表示數，即可計算小燈泡的額定功率；
（2）實驗時，變阻器的滑片向左移動過程中，電流表與電壓表示數的比值將 （選填“變大”“不變”或“變小”）。
20．某同學用圖甲所示的電路圖測量小燈泡的額定電功率（小燈泡標有“2.5V”字樣），電路連接正確后，閉合開關，發現小燈泡不亮，但電流表有示數，接下來應進行的操作是 。實驗時，他多次移動滑動片，多次測量小燈泡的電功率是為了 。
三、實驗探究題（共5小題）：
21．在“測量小燈泡電功率”的實驗中，電源電壓恒為3V，小燈泡的額定電壓為2.5V，滑動變阻器的規格為“20Ω 1A”。
（1）如圖甲所示，為確保電路安全，連接電路時開關應斷開，滑動變阻器的滑片P應滑到 （選填“A”或“B”）端；
（2）實驗中，閉合開關，移動滑動變阻器的滑片到某一位置，電壓表的示數如圖乙所示。要測量小燈泡的額定功率，應將滑片適當向 （選填“左”或“右”）滑動；
（3）圖丙是小燈泡的電流隨電壓變化關系的圖象，根據圖象可知，小燈泡的額定功率為 W；
（4）多次測量小燈泡的電功率的原因是： 。
22．東東在做“探究電流與電阻的關系”實驗。器材如下：電源電壓為6V，電壓表（0～3V），電流表（0～0.6A），5Ω、10Ω、15Ω、20Ω定值電阻各一只，最大阻值為30Ω的滑動變阻器一個。
（1）閉合開關前，東東發現電流表指針向零刻線左邊偏轉，其原因可能是 。
（2）東東連接完電路如圖甲，閉合開關后發現電流表無示數，東東發現電路連接有問題，她只改動了一根導線，即可使連線正確。請在接錯的導線上打“×”并用筆畫線代替導線畫出正確的接法。
（3）改正連接錯誤后，用10Ω定值電阻替換5Ω電阻后，應將滑片向 端（選填“左”或“右”）滑動，使電壓表的示數保持不變。此時電流表的示數如圖乙所示，則控制不變的電壓為 V。
（4）實驗過程中東東發現，當她把20Ω的電阻接入電路后，無論如何調節滑動變阻器都無法完成實驗；在不更換實驗器材的前提下，為了完成這四次實驗，應控制定值電阻兩端電壓至少為 V。
（5）東東已經完成了前三次測量，不想再重新實驗，就向老師借了一個阻值更 （選填“大”或“小”）一些的滑動變阻器，繼續完成了第四次實驗，并根據實驗數據畫出了如圖丙所示的圖像，由圖像可知：在電壓一定時， 。
（6）東東想測量額定電流為0.3A的小燈泡的額定功率，她設計了如圖丁所示的電路，已知電源電壓為6V，請將下列實驗步驟補充完整：
①閉合開關S3，斷開S1、S2，記下電流表的示數為0.2A；
②只閉合開關 ，調節滑動變阻器滑片，使電流表示數為0.3A；
③只閉合開關S1、S3， （選填“保持滑片位置不動”或“移動滑片到最左端”）記下此時電流表示數為0.3A；
④小燈泡的額定功率為P額＝ W。
23．在“測量小燈泡的電功率”的實驗中，電源由三節干電池組成，電壓保持4.5V不變，小燈泡的額定電壓為2.5V，電阻約為5Ω。
（1）請你用筆畫線代替導線，將圖甲中的實物電路連接完整。（要求：滑動變阻器的滑片P向右移動小燈泡變亮）
（2）閉合開關，移動滑動變阻器的滑片P到某處時，電壓表示數為2V。為了測量小燈泡的額定功率，應將滑片P向 （填“左”或“右”）端移動，使電壓表示數為2.5V，此時電流表指針位置如圖乙所示，則小燈泡的額定功率為 W。
（3）若此實驗中電流表壞了，為了測出小燈泡的額定功率，小明向老師要了一個單刀雙擲開關，一個阻值合適的定值電阻R0。加上原有實驗器材，重新設計了如圖丙所示的電路終于測出了小燈泡的額定功率。請完成下列實驗步驟：
①閉合開關S1，將S2撥到觸點b，移動滑片，使電壓表的示數為 V；
②再將開關S2撥到觸點a， ，讀出電壓表的示數U；
③小燈泡額定功率的表達式P額＝ 。（用已知量和測量量表示）
24．日照市某校一合作學習小組利用電學實驗盒設計并進行了以下幾組實驗（采用的電源都是三節新干電池）：
（1）實驗一：利用圖甲電路來探究電流與電阻的關系，實驗中控制電壓表示數為U0不變；
①開關閉合前，滑動變阻器的滑片應置于圖中最 （選填“左”或“右”）端；將電阻箱調至某阻值，閉合開關，調節滑動變阻器時，發現電壓表示數始終為零而電流表示數有明顯變化，經檢查是由于 而造成的；
②排除故障后，調節電阻箱阻值R，多次實驗，得到I與1R的關系如圖乙所示，U0＝ V；
③在本實驗的交流與評估環節，甲同學想知道每次實驗中滑動變阻器連入電路的電阻值，但又無法從滑動變阻器上讀取。乙同學思考了一會兒，發現一個規律：在電壓表示數為U0時，無論電阻箱取哪個阻值，滑動變阻器連入電路的阻值一定是電阻箱阻值的 倍；
（2）實驗二：將圖甲中電阻箱換成標有“2.5V”字樣的小燈泡，實驗得到丙所示I﹣U圖象，則小燈泡的額定功率為 W；當小燈泡的電功率為0.6W時，小燈泡的電阻為 Ω；
（3）實驗三：小明打算增加一個阻值為R0的電阻，用圖丁所示的電路測量小燈泡的電功率。閉合開關S、S1，移動滑片P使電壓表的示數為U1；保持滑片P位置不動，只斷開開關S1，閉合開關S2，記下電壓表的示數為U2，則小燈泡的電功率為 （用已知字母表示）。
25．（1）某學習小組在“探究通電導體中的電流與電阻的關系”實驗中，連接了如圖甲所示的電路（電源電壓保持4.5V不變）。
①用筆畫線代替導線將圖甲實物電路連接完整；（要求：滑動變阻器的滑片P向左移動時，電路中電流變大；導線不得交叉）
②探究通電導體中的電流與電阻的關系實驗要在電壓一定時進行，圖乙是小組根據測得的實驗數據繪制的電流I隨電阻R變化的圖像。由圖像可知R兩端的電壓為 V；當R的電阻由5Ω更換為10Ω時，閉合開關后，為使R兩端的電壓 （選填“改變”或“不變”），滑動變阻器的滑片應向 （選填“左”或“右”）端滑動；若實驗中R的阻值分別是5Ω、10Ω、15Ω、20Ω、25Ω，為了保證完成實驗，則滑動變阻器的阻值至少是 Ω。
③通過實驗得出電流與電阻的關系是： 。
（2）他們在完成實驗后，利用圖丙所示的電路，測出了額定電流為I1的小燈泡的額定功率。請完成以下步驟。
①閉合開關S1，開關S2連接b，移動滑動變阻器的滑片，使電流表示數為 。
②保持滑動變阻器的滑片位置 （選填“改變”或“不變”），開關S2連接a，滑片電阻箱的阻值，使電流表示數為I1，讀出電阻箱的示數為R0。
③則小燈泡的額定功率表達式P額＝ （用字母表示）。
題型
選擇題
填空題
作圖題
實驗題
計算題
總計
題數
15
5
0
5
0
25
實驗次數
1
2
3
4
5
發光情況
熄滅
微光
暗
較暗
明亮
電壓U/V
0.5
1
1.5
2.0
2.5
電流1/A
0.10
0.14
0.16
0.24
0.28

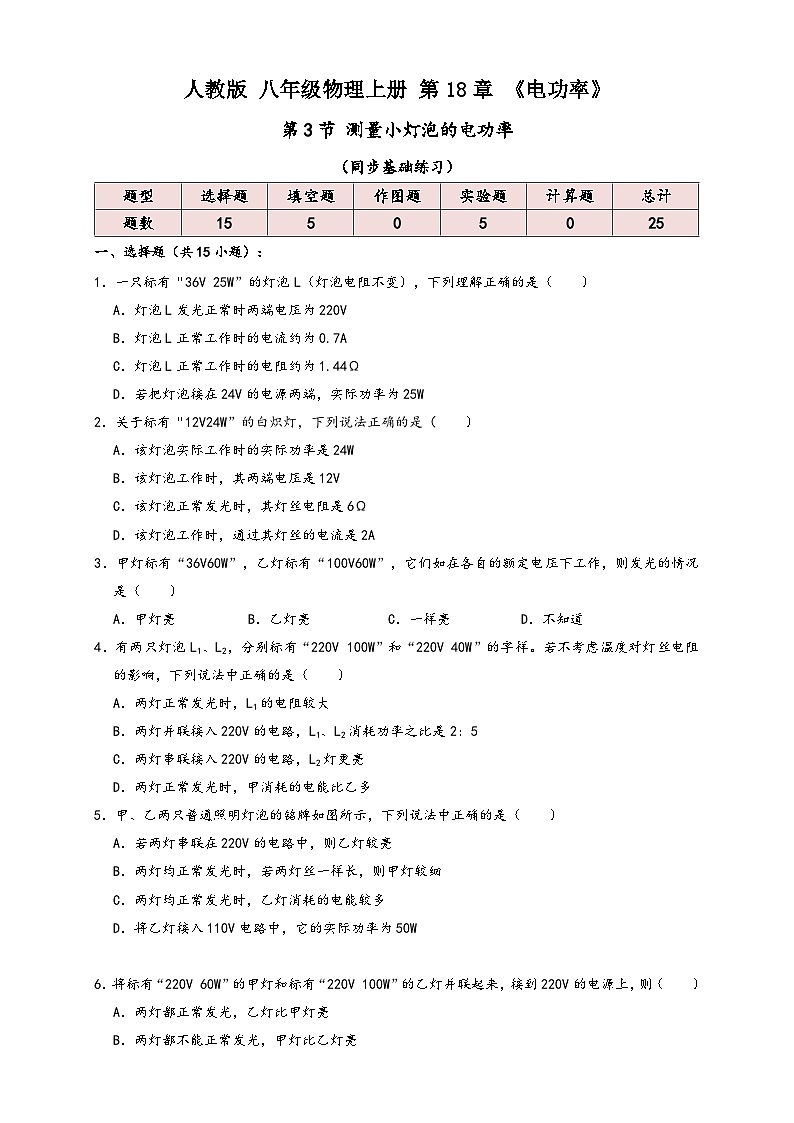

人教版 八年級物理上冊 第18章 《電功率》
第3節 測量小燈泡的電功率
（同步基礎練習）
一、選擇題（共15小題）：
1．一只標有“36V 25W”的燈泡L（燈泡電阻不變），下列理解正確的是（ ）
A．燈泡L發光正常時兩端電壓為220V
B．燈泡L正常工作時的電流約為0.7A
C．燈泡L正常工作時的電阻約為1.44Ω
D．若把燈泡接在24V的電源兩端，實際功率為25W
【答案】B
【解析】解：A、“36V 25W“表示燈泡L正常工作時的電壓U額＝36V，故A錯誤；
B、由P＝UI可知，燈泡L正常工作時的電流IL=PLUL=25W36V≈0.7A，故B正確；
C、由P＝UI=U2R可知，燈泡L正常工作時的電阻：RL=UL2PL=(36V)225W=51.84Ω，故C錯誤；
D、若把燈泡接在24V的電源兩端，由于燈泡L的實際電壓小于額定電壓36V，所以燈泡L的實際小于額定功率25W，故D錯誤。
故選：B。
2．關于標有“12V24W”的白熾燈，下列說法正確的是（ ）
A．該燈泡實際工作時的實際功率是24W
B．該燈泡工作時，其兩端電壓是12V
C．該燈泡正常發光時，其燈絲電阻是6Ω
D．該燈泡工作時，通過其燈絲的電流是2A
【答案】C
【解析】解：A、24W指的是燈泡的額定功率是24W，該燈泡只有在12V的電壓下工作時功率為24W，否則不等于24W，故A錯誤；
B、12V指的是燈泡的額定電壓，該燈泡在12V電壓下能正常工作，故B錯誤；
C、由P=U2R可知，R=U2P=(12V)224W=6Ω，故C正確；
D、由P＝UI可知，燈泡正常工作時的電流I=PU=24W12V=2A，當燈泡非正常工作時，實際電流不等于2A，故D錯誤。
故選：C。
3．甲燈標有“36V60W”，乙燈標有“100V60W”，它們?nèi)缭诟髯缘念~定電壓下工作，則發光的情況是（ ）
A．甲燈亮B．乙燈亮C．一樣亮D．不知道
【答案】C
【解析】解：甲、乙兩個燈泡在各自的額定電壓下工作，即燈泡的實際功率等于額定功率；
因燈泡的亮暗取決于燈泡的實際功率，所以額定功率相同的兩個燈泡一樣亮。
故選：C。
4．有兩只燈泡L1、L2，分別標有“220V 100W”和“220V 40W”的字樣。若不考慮溫度對燈絲電阻的影響，下列說法中正確的是（ ）
A．兩燈正常發光時，L1的電阻較大
B．兩燈并聯接入220V的電路，L1、L2消耗功率之比是2：5
C．兩燈串聯接入220V的電路，L2燈更亮
D．兩燈正常發光時，甲消耗的電能比乙多
【答案】C
【解析】解：AC、由P=U2R變形可得，燈泡L1和燈泡L2的電阻分別為：
R1=U2P1=(220V)2100W=484Ω，
R2=U2P2=(220V)240W=1210Ω＞R1，
所以正常發光時，燈泡L2電阻更大，故A錯誤；
根據串聯電路分壓原理U1U2=R1R2可知，燈泡L2兩端分得的電壓大，又因為串聯電路各處電流相等，由公式P＝UI可知，燈泡L2的實際功率更大，因此L2更亮，故C正確；
B、兩燈并聯接入220V的電路，因為并聯電路各支路電壓相等，根據公式P＝UI可知，L1、L2消耗功率之比：
P1P2=100W40W=52，故C錯誤；
D、兩燈正常發光時，P1＞P2，根據W＝Pt可知消耗的電能的多少與實際功率和時間有關，由于不知道工作時間，故兩燈正常發光時，甲消耗的電能不一定比乙多，故D錯誤。
故選C。
5．甲、乙兩只普通照明燈泡的銘牌如圖所示，下列說法中正確的是（ ）
A．若兩燈串聯在220V的電路中，則乙燈較亮
B．兩燈均正常發光時，若兩燈絲一樣長，則甲燈較細
C．兩燈均正常發光時，乙燈消耗的電能較多
D．將乙燈接入110V電路中，它的實際功率為50W
【答案】B
【解析】解：AB、根據P=U2R知，兩燈泡的額定電壓相等，甲燈泡的額定功率較小，則甲燈的電阻較大，R甲＞R乙，若兩燈絲一樣長，則甲燈較細，故B正確；
兩燈泡串聯接在220V電路中，通過燈的電流I相等，已知R甲＞R乙，由P＝I2R可知，實際功率P甲實＞P乙實，甲燈更亮，故A錯誤；
C、兩燈泡正常發光時的功率分別為25W和100W，根據W＝Pt可知，兩燈泡消耗電能的多少還與時間有關，所以乙燈消耗的電能不一定多，故C錯誤；
D、根據P=U2R得，乙燈泡的電阻：R乙=U2P乙=(220V)2100W=48.4Ω，將乙燈接入110V的電路中，它的實際功率：P實=U實2R乙=(110V)248.4Ω=250W，故D錯誤。
故選：B。
6．將標有“220V 60W”的甲燈和標有“220V 100W”的乙燈并聯起來，接到220V的電源上，則（ ）
A．兩燈都正常發光，乙燈比甲燈亮
B．兩燈都不能正常發光，甲燈比乙燈亮
C．兩燈都不能正常發光，乙燈比甲燈亮
D．兩燈都正常發光，甲燈比乙燈亮
【答案】A
【解析】解：兩燈的額定電壓都是220V，并聯接到220V的電源上時，由并聯電路的電壓特點可知兩燈的實際電壓都為220V，因?qū)嶋H電壓等于額定電壓，所以兩燈都能正常發光，則此時甲燈的實際功率P甲實＝P甲額＝60W，乙燈的實際功率P乙實＝P乙額＝100W，由此可知乙燈的實際功率更大，所以乙燈更亮，故A正確，BCD錯誤。
故選：A。

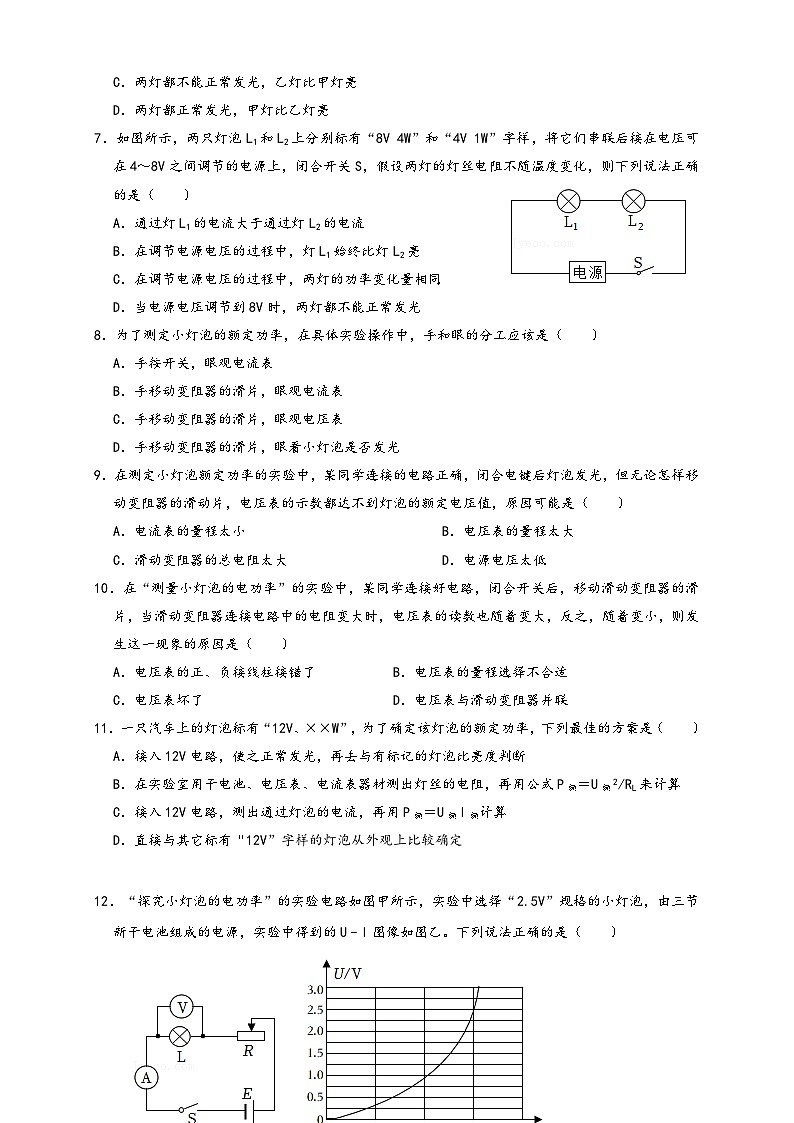

7．如圖所示，兩只燈泡L1和L2上分別標有“8V 4W”和“4V 1W”字樣，將它們串聯后接在電壓可在4～8V之間調節的電源上，閉合開關S，假設兩燈的燈絲電阻不隨溫度變化，則下列說法正確的是（ ）
A．通過燈L1的電流大于通過燈L2的電流
B．在調節電源電壓的過程中，燈L1始終比燈L2亮
C．在調節電源電壓的過程中，兩燈的功率變化量相同
D．當電源電壓調節到8V時，兩燈都不能正常發光
【答案】C
【解析】解：由P=U2R可得，兩燈泡的電阻分別為：R1=U12P1=(8V)24W=16Ω，R2=U22P2=(4V)21W=16Ω；
A、兩燈泡串聯，通過燈L1的電流等于通過燈L2的電流，故A錯誤；
B、在調節電源電壓的過程中，由P＝I2R可知，兩燈泡的實際功率相等，兩燈泡一樣亮，故B錯誤；
C、兩燈泡串聯，在調節電源電壓的過程中，通過兩燈泡的電流變化相同，兩燈泡電阻相同，由P＝I2R可知，燈泡功率的變化相同，故C正確；
D、當電源電壓調節到8V時，兩燈泡的電阻相同，分得的電壓相同，所以兩燈泡分得的電壓都為4V，所以燈泡L1不能正常發光，燈泡L2正常發光，故D錯誤。
故選：C。
8．為了測定小燈泡的額定功率，在具體實驗操作中，手和眼的分工應該是（ ）
A．手按開關，眼觀電流表
B．手移動變阻器的滑片，眼觀電流表
C．手移動變阻器的滑片，眼觀電壓表
D．手移動變阻器的滑片，眼看小燈泡是否發光
【答案】C
【解析】解：由于滑動變阻器的作用是調節燈兩端的電壓，故在用手調節滑動變阻器的滑片時，眼應觀察電壓表的示數的變化，當電壓表達到額定電壓時，再去觀察電流表的示數及燈泡的亮度。
故選：C。
9．在測定小燈泡額定功率的實驗中，某同學連接的電路正確，閉合電鍵后燈泡發光，但無論怎樣移動變阻器的滑動片，電壓表的示數都達不到燈泡的額定電壓值，原因可能是（ ）
A．電流表的量程太小 B．電壓表的量程太大
C．滑動變阻器的總電阻太大 D．電源電壓太低
【答案】D
【解析】解：A、電流表量程的大小，也不會影響燈泡兩端的電壓，不合題意；
B、電壓表量程的大小，不會影響燈泡兩端的電壓，不合題意；
C、滑動變阻器接入電路的阻值是可以調節的，而且最小可調節至阻值為零，此時燈泡兩端電壓等于電源電壓，不合題意。
D、如果電源電壓太低，即使變阻器阻值最小，也有可能達不到燈泡的額定電壓，符合題意。
故選：D。
10．在“測量小燈泡的電功率”的實驗中，某同學連接好電路，閉合開關后，移動滑動變阻器的滑片，當滑動變阻器連接電路中的電阻變大時，電壓表的讀數也隨著變大，反之，隨著變小，則發生這一現象的原因是（ ）
A．電壓表的正、負接線柱接錯了 B．電壓表的量程選擇不合適
C．電壓表壞了 D．電壓表與滑動變阻器并聯
【答案】D
【解析】解：滑動變阻器連接電路中的電阻變大時，電壓表的讀數也隨著變大，反之，隨著變小，說明電壓表不是接在小燈泡的兩端，而是電壓表與滑動變阻器并聯了。
故選：D。
11．一只汽車上的燈泡標有“12V、××W”，為了確定該燈泡的額定功率，下列最佳的方案是（ ）
A．接入12V電路，使之正常發光，再去與有標記的燈泡比亮度判斷
B．在實驗室用干電池、電壓表、電流表器材測出燈絲的電阻，再用公式P額＝U額2/RL來計算
C．接入12V電路，測出通過燈泡的電流，再用P額＝U額I額計算
D．直接與其它標有“12V”字樣的燈泡從外觀上比較確定
【答案】C
【解析】解：AD、用肉眼判斷亮度的強弱，從外觀上比較燈泡的規格，誤差較大，都不是最佳方案。
B、因為燈絲的電阻與溫度有關，所以，在實驗室用伏安法測出燈絲的電阻與燈泡正常發光時的電阻不同，算出的功率也不是燈泡正常發光時的額定功率，本方案不是最佳方案。
C、將燈泡接入12V的電路中，測出通過燈泡的電流，再用電功率公式求出其功率，即為燈泡的額定功率，是最佳方案。
故選：C。
12．“探究小燈泡的電功率”的實驗電路如圖甲所示，實驗中選擇“2.5V”規格的小燈泡，由三節新干電池組成的電源，實驗中得到的U﹣I圖像如圖乙。下列說法正確的是（ ）
A．電壓表應選擇0～15V的量程
B．實驗中應將各組小燈泡的電功率求平均值
C．調節滑片過程發現燈泡亮度變化，這是由燈泡的實際功率變化引起的
D．可用該電路圖探究電流與電壓的關系
【答案】C
【解析】解：A、由于小燈泡的額定電壓為2.5V，所以電壓表選用0～3V的量程，故A錯誤；
B、不同電壓下小燈泡的功率不同并不是實驗誤差，而是小燈泡電阻發生了變化，所以實驗中不能將各組小燈泡的電功率求平均值，故B錯誤；
C、調節滑片，變阻器連入電路的阻值發生變化，這樣燈泡兩端電壓和電流都會發生變化，由P＝UI知，其實際功率發生變化，所以燈泡亮度會發生改變，故C正確；
D、由控制變量法知，在探究電流與電壓的關系，需要控制電阻不變，而小燈泡的電阻隨溫度的升高而變大，所以不能用該電路圖探究電流與電壓的關系，故D錯誤。
故選：C。

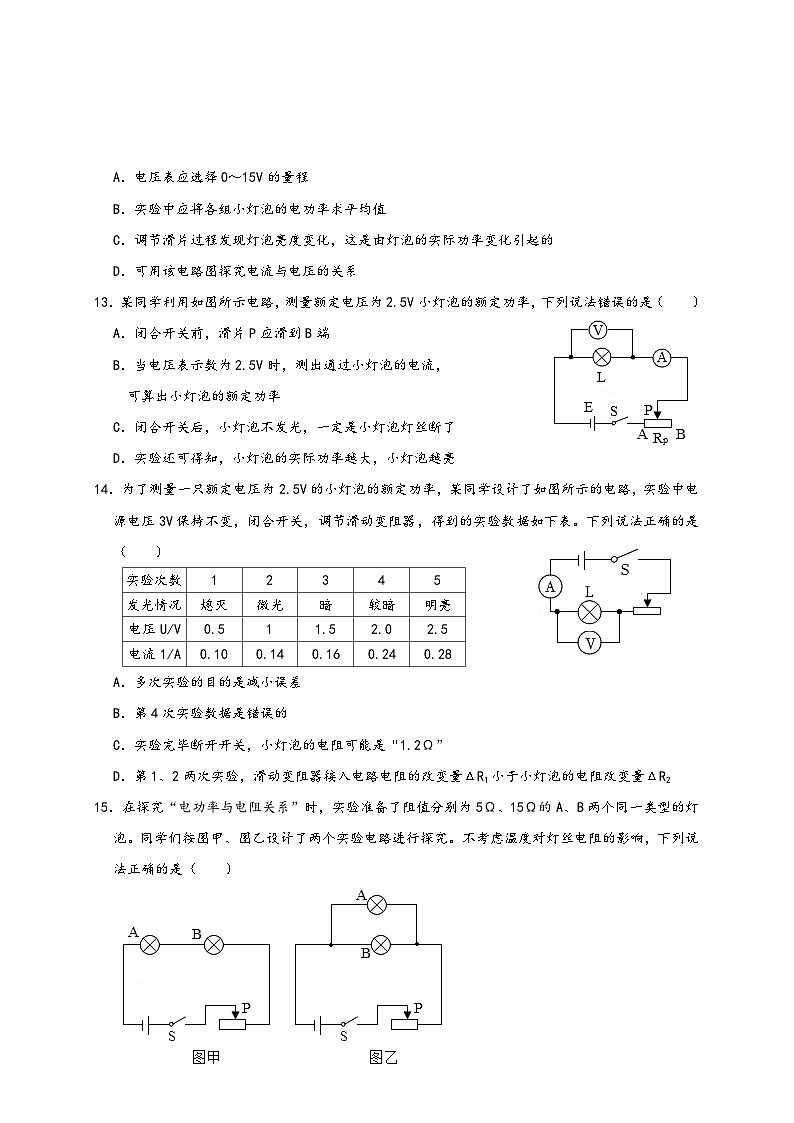

13．某同學利用如圖所示電路，測量額定電壓為2.5V小燈泡的額定功率，下列說法錯誤的是（ ）
A．閉合開關前，滑片P應滑到B端
B．當電壓表示數為2.5V時，測出通過小燈泡的電流，
可算出小燈泡的額定功率
C．閉合開關后，小燈泡不發光，一定是小燈泡燈絲斷了
D．實驗還可得知，小燈泡的實際功率越大，小燈泡越亮
【答案】C
【解析】解：A、閉合開關前，滑動變阻器應滑到B端，即其電阻最大的位置，故A正確；
B、燈泡的額定電壓為2.5V，當電壓表示數為2.5V時，測出通過小燈泡的電流，可算出小燈泡的額定功率，故B正確；
C、閉合開關后，小燈泡不發光的原因有很多（可能是小燈泡短路或其它部分斷路等），并不一定是小燈泡燈絲斷了，故C錯誤；
D、小燈泡的亮度就是看小燈泡的實際功率，實際功率越大，小燈泡越亮，故D正確。
故選：C。
14．為了測量一只額定電壓為2.5V的小燈泡的額定功率，某同學設計了如圖所示的電路，實驗中電源電壓3V保持不變，閉合開關，調節滑動變阻器，得到的實驗數據如下表。下列說法正確的是（ ）
A．多次實驗的目的是減小誤差
B．第4次實驗數據是錯誤的
C．實驗完畢斷開開關，小燈泡的電阻可能是“1.2Ω”
D．第1、2兩次實驗，滑動變阻器接入電路電阻的改變量ΔR1小于小燈泡的電阻改變量ΔR2
【答案】C
【解析】解：A、在測量小燈泡電功率實驗中，多次測量的目的是為了尋找普遍規律，故A錯誤；
B、第4次實驗，燈泡兩端的電壓小于額定電壓，但大于第3次電壓，故其亮度應介于第3和第5次實驗之間，所以第4次實驗數據是正確的，故B錯誤；
C、由表中數據可知，燈泡不亮?xí)r，電壓為0.5V，電流為0.1A，此時燈泡的電阻為：
R1=U1I1=Ω，
由于燈泡電阻受溫度影響，隨溫度降低而減小，當做完實驗并斷開開關一段時間后，燈泡的電阻應該小于燈泡不亮?xí)r的電阻5Ω，但不能為0，故燈泡的電阻可能是1.2Ω，故C正確；
D、當燈泡兩端的電壓為0.5V時，通過電路的電流約為0.10A，
滑動變阻器兩端的電壓為：UH1＝U﹣UL1＝3V﹣0.5V＝2.5V，
滑動變阻器此時接入電路的電阻：RH1=UH1IL1=Ω，
此時燈泡的電阻為：R1=U1I1=Ω；
當燈泡兩端的電壓為1V時，通過電路的電流約為0.14A，
滑動變阻器兩端的電壓為：UH＝U﹣UL2＝3V﹣1V＝2V，
此時滑動變阻器接入電路的電阻：RH2=UH2IL2=2V0.14A≈14.3Ω，
此時燈泡的電阻為：R2=UL2IL2=1V0.14A≈7.1Ω；
通過電路的電流由0.1A變?yōu)?.14A，滑動變阻器的電阻由25Ω變?yōu)?4.3Ω，電阻變化量為25Ω﹣14.3Ω＝10.7Ω；
燈泡的電阻由5Ω變?yōu)?.1Ω，電阻的變化量為7.1Ω﹣5Ω＝2.1Ω，故小燈泡電阻的變化量ΔR2小于滑動變阻器電阻的變化量ΔR1，故D錯誤。
故選：C。
15．在探究“電功率與電阻關系”時，實驗準備了阻值分別為5Ω、15Ω的A、B兩個同一類型的燈泡。同學們按圖甲、圖乙設計了兩個實驗電路進行探究。不考慮溫度對燈絲電阻的影響，下列說法正確的是（ ）
A．圖甲中A燈泡比B燈泡亮
B．圖甲中滑動變阻器滑片向左滑動過程中，兩個燈泡的亮度都變亮
C．圖乙中A燈泡比B燈泡亮
D．圖乙中滑動變阻器滑片向左滑動過程中，兩個燈泡的亮度都變亮
【答案】C
【解析】解：A、甲圖中兩燈串聯，串聯電路中電流相等，燈泡消耗的實際電功率P＝UI＝I2R，因為RA＜RB，所以PA＜PB，因此甲燈泡比乙燈泡暗，故A錯誤；
B、甲圖中滑動變阻器滑片向左滑動過程中，滑動變阻器的接入電阻變大，電路中的總電阻變大，電路中的電流變小，根據P＝I2R可知，每個小燈泡消耗的電功率變小，兩個燈泡的亮度都變暗，故B錯誤；
C、乙圖中兩燈并聯，所以兩燈泡兩端的電壓相等，燈泡消耗的實際電功率P＝UI=U2R，因為RA＜RB，所以PA＞PB，因此甲燈泡比乙燈泡亮，故C正確；
D、乙圖中滑動變阻器接在干路上，當滑片向左滑動時，變阻器接入電阻變大，根據分壓原理，變阻器兩端分得的電壓變大，兩燈泡兩端的電壓變小，根據P=U2R可知，燈泡的實際電功率變小，兩個燈泡亮度都變暗，故D錯誤。
故選：C。
二、填空題（共5小題）：
16．電燈泡上標著“PZ220﹣100”的字樣，它表示燈泡的 電壓是220V， 是100W，若此燈泡能正常發光，則其兩端的電壓必定是 V，其實際消耗的功率是 W。
【答案】額定；額定功率；220；100。
【解析】解：燈泡上標有“PZ220﹣100”，它表示燈泡的額定電壓是220V，額定功率是100W；
若此燈泡能正常發光，則其兩端電壓必等于額定電壓220V，其實際消耗的功率等于額定功率100W。
故答案為：額定；額定功率；220；100。
17．一只電烙鐵標有“220V、75W”字樣，其中“220V”表示 ，“75W”表示 ，該電烙鐵正常工作時通過的電流強度是 ，電阻是 。
【答案】額定電壓為220V；額定功率為75W；0.34A；645.33Ω。
【解析】解：由電烙鐵的銘牌可知，電烙鐵的額定電壓為220V，額定功率為75W，
因電熱器正常工作時的功率和額定功率相等，
所以，由P＝UI可得，正常工作時的電流：I=PU=75W220V≈0.34A，
由P＝UI=U2R可得，電烙鐵的電阻：R=U2P=(220V)275W≈645.33Ω。
故答案為：額定電壓為220V；額定功率為75W；0.34A；645.33Ω。
18．某同學家電能表的表盤上標有2500r/（kW?h）字樣。他將一個“220V 1210W”的用電器單獨接入家庭電路中工作12min，電能表的轉盤轉了500轉。在此工作過程中，該用電器的實際功率為
W，該電路的實際電壓為 V。
【答案】1000；200。
【解析】解：2500r/（kW?h）表示電路中的用電器每消耗1kW?h的電能，電能表的轉盤轉2500轉，該用電器工作12min、轉盤轉500轉時，該用電器消耗的電能：
W=5002500kW?h＝0.2kW?h；
t＝12min＝0.2h，該用電器的電功率：P=Wt=0.2kW??0.2?=1kW＝1000W；
電熱器的電阻為：R=U額2P額=(220V)21210W=40Ω；根據P=U2R可知，該電路的實際電壓為：U實=PR=1000W×40Ω=200V。
故答案為：1000；200。
19．學習小組開展“測量小燈泡的功率”實驗，實驗電路如圖甲，繪制出小燈泡的I﹣U關系曲線如圖乙，已知小燈泡的額定電壓為3.8V，電源電壓恒為6V?；卮鹣铝袉栴}：
（1）閉合開關后移動變阻器的滑片，當電壓表示數為 V時，讀出電流表示數，即可計算小燈泡的額定功率；
（2）實驗時，變阻器的滑片向左移動過程中，電流表與電壓表示數的比值將 （選填“變大”“不變”或“變小”）。
【答案】（1）3.8；（2）變小。
【解析】解：（1）小燈泡的額定電壓為3.8V，當電壓表示數為3.8V時燈泡正常工作，此時燈泡的功率為額定功率，讀出電流表示數，即可計算小燈泡的額定功率；
（2）圖中，電壓表測燈的電壓，電流測燈的電流，當滑片向左滑動時，變阻器連入電路中的電阻變小，由歐姆定律，電路中電流變大，燈的電壓變大，根據P＝UI，燈的功率變大，燈絲的溫度升高，因燈絲的電阻隨溫度的升高而變大，故燈絲的電阻變大；
由歐姆定律R=UI，電流表與電壓表示數的比值即燈的電阻的倒數，故電流表與電壓表示數的比值將變小。
故答案為：（1）3.8；（2）變小。
20．某同學用圖甲所示的電路圖測量小燈泡的額定電功率（小燈泡標有“2.5V”字樣），電路連接正確后，閉合開關，發現小燈泡不亮，但電流表有示數，接下來應進行的操作是 。實驗時，他多次移動滑動片，多次測量小燈泡的電功率是為了 。
【答案】移動滑動變阻器滑片，觀察小燈泡是否發光；探究不同電壓下燈泡消耗的實際功率與燈泡亮度的關系。
【解析】解：（1）連接電路時，為保護電路，滑動變阻器連入電路中的電阻最大，電流表有示數，說明電路不是斷路，根據歐姆定律，電路中的電流較小，燈的實際功率較小，燈不亮，所以，接下來應進行的操作是：移動滑動變阻器滑片，觀察小燈泡是否發光；
（2）測量小燈泡電功率時，移動滑片的目的是多次測量，尋找普遍規律，即探究不同電壓下燈泡消耗的實際功率與燈泡亮度的關系。
故答案為：移動滑動變阻器滑片，觀察小燈泡是否發光；探究不同電壓下燈泡消耗的實際功率與燈泡亮度的關系。
三、實驗探究題（共5小題）：
21．在“測量小燈泡電功率”的實驗中，電源電壓恒為3V，小燈泡的額定電壓為2.5V，滑動變阻器的規格為“20Ω 1A”。
（1）如圖甲所示，為確保電路安全，連接電路時開關應斷開，滑動變阻器的滑片P應滑到 （選填“A”或“B”）端；
（2）實驗中，閉合開關，移動滑動變阻器的滑片到某一位置，電壓表的示數如圖乙所示。要測量小燈泡的額定功率，應將滑片適當向 （選填“左”或“右”）滑動；
（3）圖丙是小燈泡的電流隨電壓變化關系的圖象，根據圖象可知，小燈泡的額定功率為 W；
（4）多次測量小燈泡的電功率的原因是： 。
【答案】（1）B；（2）左；（3）0.625；（4）探究燈泡實際功率與燈泡亮度的關系。
【解析】解：（1）為了保護電路，閉合開關前，應將滑動變阻器的滑片P應滑到阻值最大處，即B端；
（2）實驗中，閉合開關，移動滑動變阻器的滑片到某一位置，電壓表的示數如圖乙所示，電壓表選用小量程，分度值0.1V，其示數為1.8V，小于燈泡額定電壓2.5V，要測量小燈泡的額定功率，應增大燈泡兩端的電壓，根據串聯電路電壓規律，應減小變阻器兩端的電壓，根據分壓原理，應減小變阻器接入電路的阻值，故應將滑片適當向左滑動；
（3）由圖丙可知，當燈泡兩端電壓為2.5V時，通過燈泡的額定電流為0.25A，小燈泡額定功率為：
P＝UI＝2.5V×0.25A＝0.625W；
（4）由圖丙可知，小燈泡在不同電壓下的電功率是不同的，多次測量小燈泡的電功率的原因是：探究燈泡實際功率與燈泡亮度的關系。
故答案為：（1）B；（2）左；（3）0.625；（4）探究燈泡實際功率與燈泡亮度的關系。
22．東東在做“探究電流與電阻的關系”實驗。器材如下：電源電壓為6V，電壓表（0～3V），電流表（0～0.6A），5Ω、10Ω、15Ω、20Ω定值電阻各一只，最大阻值為30Ω的滑動變阻器一個。
（1）閉合開關前，東東發現電流表指針向零刻線左邊偏轉，其原因可能是 。
（2）東東連接完電路如圖甲，閉合開關后發現電流表無示數，東東發現電路連接有問題，她只改動了一根導線，即可使連線正確。請在接錯的導線上打“×”并用筆畫線代替導線畫出正確的接法。
（3）改正連接錯誤后，用10Ω定值電阻替換5Ω電阻后，應將滑片向 端（選填“左”或“右”）滑動，使電壓表的示數保持不變。此時電流表的示數如圖乙所示，則控制不變的電壓為 V。
（4）實驗過程中東東發現，當她把20Ω的電阻接入電路后，無論如何調節滑動變阻器都無法完成實驗；在不更換實驗器材的前提下，為了完成這四次實驗，應控制定值電阻兩端電壓至少為 V。
（5）東東已經完成了前三次測量，不想再重新實驗，就向老師借了一個阻值更 （選填“大”或“小”）一些的滑動變阻器，繼續完成了第四次實驗，并根據實驗數據畫出了如圖丙所示的圖像，由圖像可知：在電壓一定時， 。
（6）東東想測量額定電流為0.3A的小燈泡的額定功率，她設計了如圖丁所示的電路，已知電源電壓為6V，請將下列實驗步驟補充完整：
①閉合開關S3，斷開S1、S2，記下電流表的示數為0.2A；
②只閉合開關 ，調節滑動變阻器滑片，使電流表示數為0.3A；
③只閉合開關S1、S3， （選填“保持滑片位置不動”或“移動滑片到最左端”）記下此時電流表示數為0.3A；
④小燈泡的額定功率為P額＝ W。
【答案】（1）電流表使用前沒有調零；（2）見解答圖；（3）右；2；（4）2.4；（5）大；通過導體的電流與導體的電阻成反比；（6）②S2；③保持滑片位置不動；④0.9。
【解析】解：（1）閉合開關前，東東發現電流表指針向零刻線左邊偏轉，可能的原因是電流表使用前沒有調零；
（2）原電路圖中，定值電阻與變阻器并聯，電壓表串聯在電路中是錯誤的，在“探究電流與電阻的關系”實驗中，定值電阻、變阻器和電流表應串聯在電路中，電壓表并聯在燈泡兩端，如下圖所示：
；
（3）實驗中，當把5Ω的電阻換成10Ω的電阻后，根據分壓原理，電阻兩端的電壓變大，研究電流與電阻關系時要控制電壓不變，根據串聯電路電壓的規律，要增大變阻器兩端的電壓，由分壓原理，要增大變阻器電阻阻值，故應把變阻器滑片向右滑動，使電壓表的示數保持不變；
由圖乙可知，電流表選用小量程，分度值0.02A，其示數為0.2A，定值電阻兩端電壓為：
U定＝IR＝0.2A×10Ω＝2V；
（4）變阻器與定值電阻串聯，設電壓表示數為UV，根據串聯電路電壓的規律和分壓原理有：
U?UVUV=R滑R定?????①，
①式左邊為一定值，故右邊也為一定值，當定值電阻取最大時，變阻器連入電路中的電阻最大，即6V?UVUV=30Ω20Ω，解之：UV＝2.4V，
故為了完成這四次實驗，應控制定值電阻兩端電壓至少為2.4V；
（5）由（3）可知，定值電阻兩端電壓保持2V不變，根據串聯電路電壓的規律，變阻器分得的電壓：
U滑＝6V﹣2V＝4V，變阻器的電壓為電阻電壓的2倍，根據分壓原理，當接入20Ω電阻時，變阻器連入電路中的電阻為：
R滑＝2×20Ω＝40Ω＞30Ω，故為了完成整個實驗，應該向老師借了一個阻值更大一些的滑動變阻器；
由圖像知，電流與電阻的乘積為：U'＝I'R'＝0.4A×5Ω＝……＝0.1A×20Ω＝2V，為一定值，故在電壓一定時，通過導體的電流與導體的電阻成反比；
（6）實驗步驟：
①閉合開關S3，斷開S1、S2，記下電流表的示數為0.2A；
②只閉合開關S2，調節滑動變阻器滑片，使電流表示數為0.3A；
③只閉合開關S1、S3，保持滑片位置不動，記下此時電流表示數為0.3A；
④在步驟①中，滑動變阻器的最大電阻連入電路中，電路為只有變阻器的簡單電路，此時電流表的示數為0.2A，則變阻器最大阻值為：R滑大=UI1=6V0.2A=30Ω；
在步驟②，變阻器左側電阻與燈泡串聯，電流表測串聯電路的電流，調節滑動變阻器滑片，使電流表示數為0.3A，即燈泡的額定電流，此時燈泡正常發光；
在步驟③中，保持滑片位置不動，電路為只有變阻器右側電阻接入電路的簡單電路，此時電流表示數為0.3A，則變阻器右側電阻為：R滑右=UI2=6V0.3A=20Ω；
由步驟②可知，變阻器左側電阻為R滑左＝R滑大﹣R滑右＝30Ω﹣20Ω＝10Ω，
此時變阻器左側兩端電壓為：U滑左＝I額R滑左＝0.3A×10Ω＝3V，
根據串聯電路電壓規律，燈泡額定電壓為：U額＝U﹣U滑左＝6V﹣3V＝3V，
則小燈泡額定功率為：P額＝U額I額＝3V×0.3A＝0.9W。
故答案為：（1）電流表使用前沒有調零；（2）見解答圖；（3）右；2；（4）2.4；（5）大；通過導體的電流與導體的電阻成反比；（6）②S2；③保持滑片位置不動；④0.9。
23．在“測量小燈泡的電功率”的實驗中，電源由三節干電池組成，電壓保持4.5V不變，小燈泡的額定電壓為2.5V，電阻約為5Ω。
（1）請你用筆畫線代替導線，將圖甲中的實物電路連接完整。（要求：滑動變阻器的滑片P向右移動小燈泡變亮）
（2）閉合開關，移動滑動變阻器的滑片P到某處時，電壓表示數為2V。為了測量小燈泡的額定功率，應將滑片P向 （填“左”或“右”）端移動，使電壓表示數為2.5V，此時電流表指針位置如圖乙所示，則小燈泡的額定功率為 W。
（3）若此實驗中電流表壞了，為了測出小燈泡的額定功率，小明向老師要了一個單刀雙擲開關，一個阻值合適的定值電阻R0。加上原有實驗器材，重新設計了如圖丙所示的電路終于測出了小燈泡的額定功率。請完成下列實驗步驟：
①閉合開關S1，將S2撥到觸點b，移動滑片，使電壓表的示數為 V；
②再將開關S2撥到觸點a， ，讀出電壓表的示數U；
③小燈泡額定功率的表達式P額＝ 。（用已知量和測量量表示）
【答案】（1）見解答圖；（2）右；1.25；（3）①2.5；②保持滑片的位置不動；③2.5V×U?2.5VR0。
【解析】解：（1）小燈泡的額定電壓為2.5V，故電壓表選用小量程并聯在燈泡兩端；滑動變阻器的滑片P向右移動小燈泡變亮，說明電路中電流變大，變阻器電阻變小，故變阻器選用右下接線柱與燈泡串聯在電路中，如下圖所示：
（2）閉合開關，移動滑動變阻器的滑片P到某處時，電壓表示數為2V，小于燈泡額定電壓2.5V，為了測量小燈泡的額定功率，應增大燈泡兩端電壓，根據串聯電路電壓規律，應減小變阻器兩端的電壓，根據分壓原理，應減小變阻器接入電路的阻值，故應將滑片P向右端移動，使電壓表示數為2.5V，此時電流表指針位置如圖乙所示，電流表選用小量程，分度值0.02A，其示數為0.5A，小燈泡額定功率為：
P＝UI＝2.5V×0.5A＝1.25W；
（3）實驗步驟：
①閉合開關S1，將S2撥到觸點b，移動滑片，使電壓表的示數為2.5V；
②再將開關S2撥到觸點a，保持滑片的位置不動，讀出電壓表的示數U；
③在步驟①中，燈泡、R0和變阻器串聯，電壓表測燈泡兩端的電壓，移動滑片，使電壓表的示數為2.5V，此時燈泡正常發光；
在步驟②中，燈泡、R0和變阻器仍串聯，電壓表測出燈與定值電阻R0兩端的總電壓U，保持滑片的位置不動，因此時電路的連接關系沒有改變，電路中電壓與電流不變，此時燈仍正常發光，根據串聯電路電壓的規律，R0兩端電壓為U0＝U﹣U額＝U﹣2.5V，
根據串聯電路電流特點結合歐姆定律可知，通過燈泡的電流：I額＝I0=U0R0=U?2.5VR0，
小燈泡額定功率為：P額＝U額I額＝2.5V×U?2.5VR0。
故答案為：（1）見解答圖；（2）右；1.25；（3）①2.5；②保持滑片的位置不動；③2.5V×U?2.5VR0。
24．日照市某校一合作學習小組利用電學實驗盒設計并進行了以下幾組實驗（采用的電源都是三節新干電池）：
（1）實驗一：利用圖甲電路來探究電流與電阻的關系，實驗中控制電壓表示數為U0不變；
①開關閉合前，滑動變阻器的滑片應置于圖中最 （選填“左”或“右”）端；將電阻箱調至某阻值，閉合開關，調節滑動變阻器時，發現電壓表示數始終為零而電流表示數有明顯變化，經檢查是由于 而造成的；
②排除故障后，調節電阻箱阻值R，多次實驗，得到I與1R的關系如圖乙所示，U0＝ V；
③在本實驗的交流與評估環節，甲同學想知道每次實驗中滑動變阻器連入電路的電阻值，但又無法從滑動變阻器上讀取。乙同學思考了一會兒，發現一個規律：在電壓表示數為U0時，無論電阻箱取哪個阻值，滑動變阻器連入電路的阻值一定是電阻箱阻值的 倍；
（2）實驗二：將圖甲中電阻箱換成標有“2.5V”字樣的小燈泡，實驗得到丙所示I﹣U圖象，則小燈泡的額定功率為 W；當小燈泡的電功率為0.6W時，小燈泡的電阻為 Ω；
（3）實驗三：小明打算增加一個阻值為R0的電阻，用圖丁所示的電路測量小燈泡的電功率。閉合開關S、S1，移動滑片P使電壓表的示數為U1；保持滑片P位置不動，只斷開開關S1，閉合開關S2，記下電壓表的示數為U2，則小燈泡的電功率為 （用已知字母表示）。
【答案】1）①右；電阻箱被短路；②2；③1.25；（2）1.25；3.75；（3）P＝U1×U2?U1R0。
【解析】解：（1）①為保護電路，閉合開關前，應將滑動變阻器的滑片調到阻值最大處，即最右端；
電流表有示數，電壓表示數為零，故障可能是電壓表被短路或電壓表斷路；由于調節滑動變阻器時，電流表示數有明顯變化，則說明電阻箱未接入電路，據此可知電路故障可能是電壓表或電阻箱被短路；
②由I與1R關系圖線知，當電流為0.1A時，1R為0.05Ω﹣1，則R＝20Ω，
則電壓U0＝IR＝0.1A×20Ω＝2V；
③由題意可知電源為三節新干電池，所以電源電壓U源＝3×1.5V＝4.5V；
由串聯電路的電壓規律可知，滑動變阻器兩端分得的電壓U滑＝U源﹣U0＝4.5V﹣2V＝2.5V，
由串聯電路分壓原理可知：R滑R0=U滑U0，
解得：R滑=U滑U0R0=2.5V2VR0＝1.25R0；
在電壓表示數為U0時，無論電阻箱取哪個阻值，滑動變阻器連入電路的阻值一定是電阻箱阻值的1.25倍；
（2）燈泡的額定電壓為2.5V，根據圖丙可知道對應的電流I額＝0.5A，
則燈的額定功率P額＝U額I額＝2.5V×0.5A＝1.25W；
根據圖丙可知，當小燈泡的電功率為0.6W時，通過燈泡的電流I'＝0.4A，燈泡兩端電壓U'＝1.5V，
由歐姆定律可得小燈泡的電阻為R'=U′I′=Ω；
（3）閉合開關S、S1，電壓表測量小燈泡兩端的電壓，移動滑片P使電壓表的示數為U1，即小燈泡兩端的電壓是U1；
保持滑片P位置不動，只斷開開關S1，閉合開關S2，電壓表測量小燈泡和定值電阻兩端的電壓，記下電壓表的示數為U2，由于電路連接方式不變，電路中電阻不變，電流不變，此時燈泡兩端的電壓仍為U1；根據串聯電路電壓規律，定值電阻兩端的電壓是U定＝U2﹣U1，
定值電阻中的電流為：I0=U定R0=U2?U1R0，
定值電阻和小燈泡串聯，根據串聯電路電流處處相等，則小燈泡中的電流是IL＝I0=U2?U1R0，
小燈泡的功率為：P＝U1IL＝U1×U2?U1R0。
故答案為：（1）①右；電阻箱被短路；②2；③1.25；（2）1.25；3.75；（3）P＝U1×U2?U1R0。
25．（1）某學習小組在“探究通電導體中的電流與電阻的關系”實驗中，連接了如圖甲所示的電路（電源電壓保持4.5V不變）。
①用筆畫線代替導線將圖甲實物電路連接完整；（要求：滑動變阻器的滑片P向左移動時，電路中電流變大；導線不得交叉）
②探究通電導體中的電流與電阻的關系實驗要在電壓一定時進行，圖乙是小組根據測得的實驗數據繪制的電流I隨電阻R變化的圖像。由圖像可知R兩端的電壓為 V；當R的電阻由5Ω更換為10Ω時，閉合開關后，為使R兩端的電壓 （選填“改變”或“不變”），滑動變阻器的滑片應向 （選填“左”或“右”）端滑動；若實驗中R的阻值分別是5Ω、10Ω、15Ω、20Ω、25Ω，為了保證完成實驗，則滑動變阻器的阻值至少是 Ω。
③通過實驗得出電流與電阻的關系是： 。
（2）他們在完成實驗后，利用圖丙所示的電路，測出了額定電流為I1的小燈泡的額定功率。請完成以下步驟。
①閉合開關S1，開關S2連接b，移動滑動變阻器的滑片，使電流表示數為 。
②保持滑動變阻器的滑片位置 （選填“改變”或“不變”），開關S2連接a，滑片電阻箱的阻值，使電流表示數為I1，讀出電阻箱的示數為R0。
③則小燈泡的額定功率表達式P額＝ （用字母表示）。
【答案】（1）①見解答圖；②3；不變；右；12.5；③當電壓一定時，通過導體的電流與導體的電阻成反比；（2）①I1；②不變；③I12R0。
【解析】解：（1）①滑動變阻器的滑片P向左移動時，電路中電流變大，說明變阻器電阻變小，故變阻器應選左下接線柱與電阻串聯在電路中，如下圖所示：
；
②由圖乙知，電阻兩端的電壓始終保持：
UV＝IR＝0.6A×5Ω＝……＝0.2A×15Ω＝3V；
實驗中，當把5Ω的電阻換成10Ω的電阻后，根據分壓原理，電阻兩端的電壓變大，研究電流與電阻關系時要控制電壓不變，根據串聯電路電壓的規律，要增大變阻器兩端的電壓，由分壓原理，要增大變阻器電阻阻值，故應把變阻器滑片向右滑動；
根據串聯電路電壓的規律，變阻器分得的電壓：U滑＝U﹣UV＝4.5V﹣3V＝1.5V，
變阻器分得的電壓為電壓表示數的0.5倍，根據分壓原理，當接入25Ω電阻時，變阻器連入電路中的電阻為：
R滑＝0.5×25Ω＝12.5Ω，故為了完成整個實驗，應該選取最大阻值至少12.5Ω的滑動變阻器；
③由于電流與電阻的乘積為一定值，故電流與電阻的關系是：當電壓一定時，通過導體的電流與導體的電阻成反比；
（2）實驗步驟：
①閉合開關S1，開關S2連接b，移動滑動變阻器的滑片，使電流表示數為I1；
②保持滑動變阻器的滑片位置不變，開關S2連接a，滑片電阻箱的阻值，使電流表示數為I1，讀出電阻箱的示數為R0；
③在步驟①中，燈泡與變阻器串聯，電流表測串聯電路的電流，當電流表示數為I1時，燈泡正常發光；
在步驟②中，電阻箱與變阻器串聯，電流表示數仍為I1，由等效替代法，電阻箱的示數R0，即為燈正常發光時的電阻，則小燈泡的額定功率表達式：P額＝I12R0。
故答案為：（1）①見解答圖；②3；不變；右；12.5；③當電壓一定時，通過導體的電流與導體的電阻成反比；（2）①I1；②不變；③I12R0。題型
選擇題
填空題
作圖題
實驗題
計算題
總計
題數
15
5
0
5
0
25
實驗次數
1
2
3
4
5
發光情況
熄滅
微光
暗
較暗
明亮
電壓U/V
0.5
1
1.5
2.0
2.5
電流1/A
0.10
0.14
0.16
0.24
0.28
