人教版（2024）九年級全冊第2節 歐姆定律當堂檢測題

這是一份人教版（2024）九年級全冊第2節 歐姆定律當堂檢測題，共25頁。試卷主要包含了歐姆定律等內容，歡迎下載使用。
（知識點總結+例題講解）
一、歐姆定律：
1.內容：導體中的電流跟導體兩端的電壓成 ，跟導體的電阻成 。
2.公式表達：
（1）三個物理量之間關系：
①電流I、電壓U、電阻R是對同一段電路或同一電阻而言；
②I、U、R必須對應同一時刻。
（2）適用范圍：
①電路中不含電源那段；
②適用于電能全部轉化為內能的用電器；（例如：電燈、電爐等，不適用于電動機）
（3）公式變形為的意義：
①導體的電阻大小可以用導體兩端的電壓跟通過導體中的電流的比值來表示，
這是測電阻的一種方法；
對于同一段導體，U、I的比值是一定的；
對于不同的導體，U、I的比值一般不同；
U、I的比值只說明了電阻的大小。
②導體的電阻不由電壓、電流決定，它由導體本身的材料、長度、橫截面積和溫度決定；
所以無論電壓、電流怎樣變化，甚至變?yōu)榱悖瑢?dǎo)體電阻依然為原來大?。?br>故不能由“”得出“導體的電阻跟導體兩端電壓成正比，跟通過的電流成反比”結論。
③如圖是兩電阻的伏安曲線，則：R1>R2；
④電阻的計算：在伏安曲線圖（U-I圖）中找兩個點（U1，I1）和（U2，I2）；

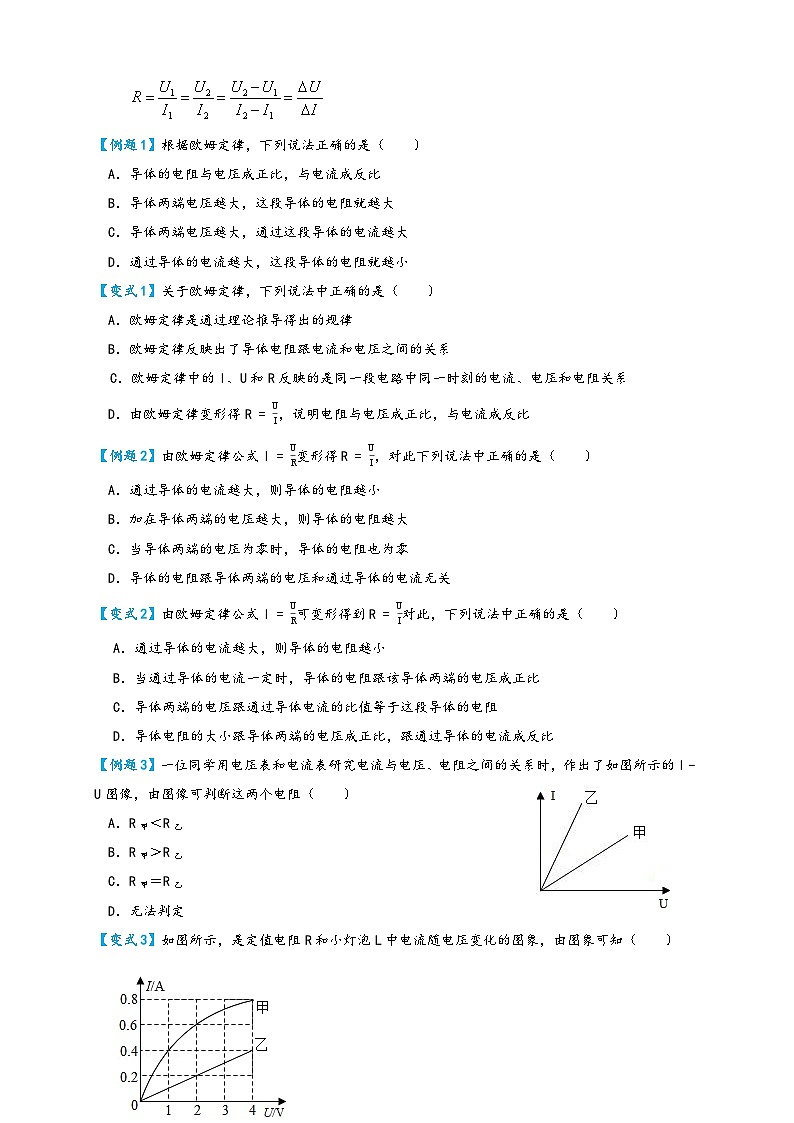

【例題1】根據歐姆定律，下列說法正確的是（ ）
A．導體的電阻與電壓成正比，與電流成反比
B．導體兩端電壓越大，這段導體的電阻就越大
C．導體兩端電壓越大，通過這段導體的電流越大
D．通過導體的電流越大，這段導體的電阻就越小
【變式1】關于歐姆定律，下列說法中正確的是（ ）
A．歐姆定律是通過理論推導得出的規律
B．歐姆定律反映出了導體電阻跟電流和電壓之間的關系
C．歐姆定律中的I、U和R反映的是同一段電路中同一時刻的電流、電壓和電阻關系
D．由歐姆定律變形得R=UI，說明電阻與電壓成正比，與電流成反比
【例題2】由歐姆定律公式I=UR變形得R=UI，對此下列說法中正確的是（ ）
A．通過導體的電流越大，則導體的電阻越小
B．加在導體兩端的電壓越大，則導體的電阻越大
C．當導體兩端的電壓為零時，導體的電阻也為零
D．導體的電阻跟導體兩端的電壓和通過導體的電流無關
【變式2】由歐姆定律公式I=UR可變形得到R=UI對此，下列說法中正確的是（ ）
A．通過導體的電流越大，則導體的電阻越小
B．當通過導體的電流一定時，導體的電阻跟該導體兩端的電壓成正比
C．導體兩端的電壓跟通過導體電流的比值等于這段導體的電阻
D．導體電阻的大小跟導體兩端的電壓成正比，跟通過導體的電流成反比
【例題3】一位同學用電壓表和電流表研究電流與電壓、電阻之間的關系時，作出了如圖所示的I﹣U圖像，由圖像可判斷這兩個電阻（ ）
A．R甲＜R乙
B．R甲＞R乙
C．R甲＝R乙
D．無法判定
【變式3】如圖所示，是定值電阻R和小燈泡L中電流隨電壓變化的圖象，由圖象可知（ ）

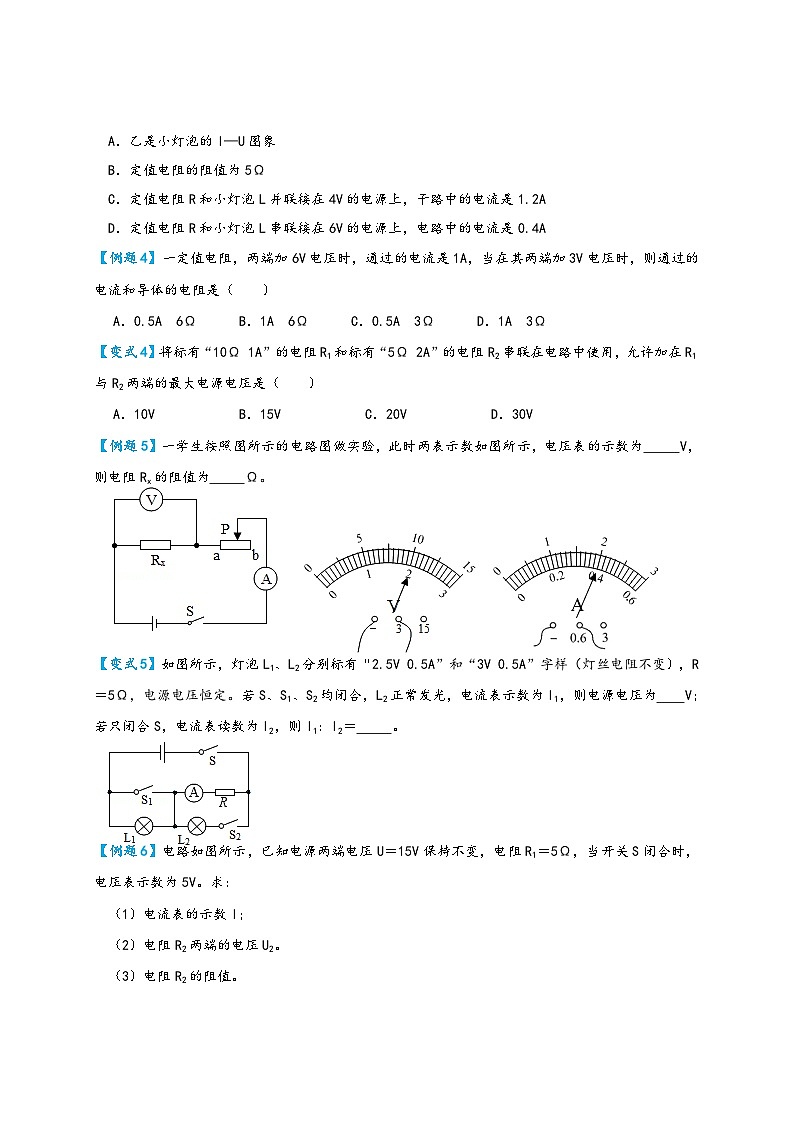

A．乙是小燈泡的I—U圖象
B．定值電阻的阻值為5Ω
C．定值電阻R和小燈泡L并聯接在4V的電源上，干路中的電流是1.2A
D．定值電阻R和小燈泡L串聯接在6V的電源上，電路中的電流是0.4A
【例題4】一定值電阻，兩端加6V電壓時，通過的電流是1A，當在其兩端加3V電壓時，則通過的電流和導體的電阻是（ ）
A．0.5A 6Ω B．1A 6Ω C．0.5A 3Ω D．1A 3Ω
【變式4】將標有“10Ω 1A”的電阻R1和標有“5Ω 2A”的電阻R2串聯在電路中使用，允許加在R1與R2兩端的最大電源電壓是（ ）
A．10V B．15V C．20V D．30V
【例題5】一學生按照圖所示的電路圖做實驗，此時兩表示數如圖所示，電壓表的示數為 V，則電阻Rx的阻值為 Ω。
【變式5】如圖所示，燈泡L1、L2分別標有“2.5V 0.5A”和“3V 0.5A”字樣（燈絲電阻不變），R＝5Ω，電源電壓恒定。若S、S1、S2均閉合，L2正常發光，電流表示數為I1，則電源電壓為 V；若只閉合S，電流表讀數為I2，則I1：I2＝ 。
【例題6】電路如圖所示，已知電源兩端電壓U＝15V保持不變，電阻R1＝5Ω，當開關S閉合時，電壓表示數為5V。求：
（1）電流表的示數I；
（2）電阻R2兩端的電壓U2。
（3）電阻R2的阻值。
【變式6】如圖所示，電阻R1＝10Ω，R2＝20Ω，S閉合后，電壓表示數為4V。求：
（1）通過R1的電流是多大？
（2）電源電壓是多大？
【例題7】電路如圖所示，電流表示數為I＝0.6A，電阻R2＝20Ω，通過R2的電流I2＝0.4A，閉合開關后。求：
（1）電壓表的示數U；
（2）通過R1的電流I1；
（3）電阻R1阻值。
【變式7】如圖所示電路，R1＝10Ω，R2＝20Ω，通過R1的電流為0.3A。試求：
（1）R1兩端電壓。
（2）通過電阻R2的電流。
二、串、并聯電路中電阻的規律：
1.串聯電路：
（1）電流特點：串聯電路中各處電流都相等。
公式：I=I1=I2=………=In
（2）電壓特點：串聯電路兩端的總電壓等于各部分電路兩端的電壓之和。
公式：U=U1+U2+………+Un
（3）電阻的特點：串聯電路的總電阻等于各串聯電阻之和。
公式：R=R1+R2+……+Rn
（4）串聯分壓規律：在串聯電路中，電壓的分配與電阻成正比。
公式：
2.并聯電路：
（1）電流的特點：并聯電路中，干路電流等于各支路電流之和。
公式：I=I1+I2+……+In
（2）電壓特點：并聯電路中，各支路兩端的電壓相等，且等于并聯電路兩端的總電壓。
公式：U=U1=U2=………Un
（3）電阻的特點：并聯電路的總電阻的倒數等于各并聯電阻的倒數之和。
公式:
（4）并聯電特點：在并聯電路中，電流的分配與電阻成反比。
公式：
【例題8】兩個導體串聯后的總電阻大于其中任何一個導體的電阻，因為導體串聯相當于（ ）
A．減小了導體長度 B．減小了導體橫截面積
C．增大了導體橫截面積 D．增大了導體長度
【變式8】如圖中電源電壓3V恒定不變，電阻R1＝10Ω，R2＝5Ω，總電阻為 Ω，則閉合開關S后，電壓表示數為 V。
【例題9】已知R1＝1Ω，R2＝4Ω，若R1和R2串聯，則總電阻R＝ Ω；若把它們并聯接入電路中，則通過R1和R2的電流之比I1：I2＝ 。
【變式9】兩定值電阻，甲標有“10Ω 1A”，乙標有“12Ω 0.5A”，把它們串聯在同一電路中，總電阻為 Ω；電路兩端允許加的最大電壓為 V；若把兩定值電阻并聯起來，則干路流過的最大電流是 A。
【例題10】教室里裝有多盞電燈，上晚自習時，我們每多開一盞燈，則教室電路的（ ）
A．總電阻減小 B．總電阻增大 C．總電壓增大 D．總電流減小
【變式10】把一根阻值為60Ω的均勻電阻絲彎折成一個閉合的等邊三角形ABC，如圖所示，圖中D點為邊AB的中點。則CD兩點間的電阻為（ ）
A．15Ω
B．20Ω
C．30Ω
D．60Ω
【例題11】一只100Ω的電阻與一只1Ω的電阻并聯，并聯后的總電阻（ ）
A．等于100Ω B．小于1Ω
C．等于101Ω D．大于1Ω小于100Ω
【變式11】如圖所示電路的總電阻為10Ω，則下列判斷中正確的是（ ）
A．R1的阻值可能為2Ω
B．R2的阻值可能為5Ω
C．R1的阻值可能為10Ω
D．R2的阻值可能為20Ω
【例題12】按以下方式連接電阻R1、R2（R1＞R2），阻值最大的是（ ）
【變式12】已知R1＞R2，按圖中的四種方式分別接在同一電源上，下列電路中電流最大的是（ ）
【例題13】某同學要把一個阻值為15Ω、正常工作電壓為3V的燈泡接在9V的電源上使其正常工作，那么需給燈泡（ ）
A．串聯一只45Ω的電阻 B．并聯一只45Ω的電阻
C．串聯一只30Ω的電阻 D．并聯一只30Ω的電阻
【變式13】有一種亮度可以調節的小臺燈，其電路如圖甲所示。電源電壓為36V，燈泡L的額定電流為0.4A，通過燈泡L的電流跟其兩端電壓的關系如圖乙所示。當燈泡正常發光時，燈絲的電阻為
Ω，為了保證燈泡兩端的電壓不超過24V，則滑動變阻器R連入電路的阻值不得少于 Ω。
【例題14】如圖甲所示電路，閉合開關S，將滑動變阻器的滑片從a端移動到b端，電壓表和電流表示數變化情況如圖乙所示。則電源電壓為 V，滑動變阻器接入電路的最大阻值為 Ω。
【變式14】如圖﹣1所示的電路中R1為定值電阻，R2為滑動變阻器，電源電壓不變，閉合開關S后，滑片P從b端移動到a端的過程中，電流表示數I與電壓表示數U的變化關系如圖﹣2所示，移動過程中，電壓表的示數 。分析圖像可知，電源電壓為 V，定值電阻R1的阻值為 Ω，滑動變阻器的最大阻值是 Ω。
【例題15】如圖的電路圖，電源電壓恒為30V，定值電阻R2＝40Ω，R3＝30Ω，滑動變阻器R1的規格為“80Ω 1A”，電流表A1的量程為0～3A，電流表A2的量程為0～0.6A，電壓表的量程為0～15V．下列說法不正確的是（ ）
A．只閉合開關S，R1和R3串聯，將滑片P從a端滑至中點，電路中電流變大
B．只閉合開關S、S3，調節滑片P的位置并保證電路安全，則R1兩端電壓的范圍是12V～15V
C．只閉合開關S、S1、S2，調節滑片P的位置并保證電路安全，則R1接入電路的阻值范圍是30Ω～80Ω
D．只閉合開關S、S1、S2，調節滑片P在R1的a端，此時電流表A1的示數為1.125A
【變式15】如圖所示的實物電路，電源電壓恒為6V，定值電阻R1＝10Ω，R2＝12Ω，滑動變阻器R3的規格為“40Ω2A”，當滑片P位于R3的中點時，下列說法正確的是（ ）
A．只閉合開關S3，斷開開關S1、S2，R1和R3串聯，電壓表V的示數為1.2V
B．先閉合開關S3，保持滑片P的位置不動，再閉合開關S1，則電流表A1的示數變小，
電流表A2和電壓表V的示數變大
C．只閉合開關S3，斷開開關S1、S2，調節R3的滑片P的位置并保證電路安全，
則電流表A1的示數變化范圍是0.12A～0.6A
D．開關S1、S2、S3都閉合，調節R3的滑片P的位置并保證電路安全，
則R3接入電路的阻值范圍是3Ω～40Ω
序號
知識點
難易程度
例題數
變式題數
合計
一
歐姆定律
★★★
7
7
30
二
串、并聯電路中電阻的規律
★★
8
8

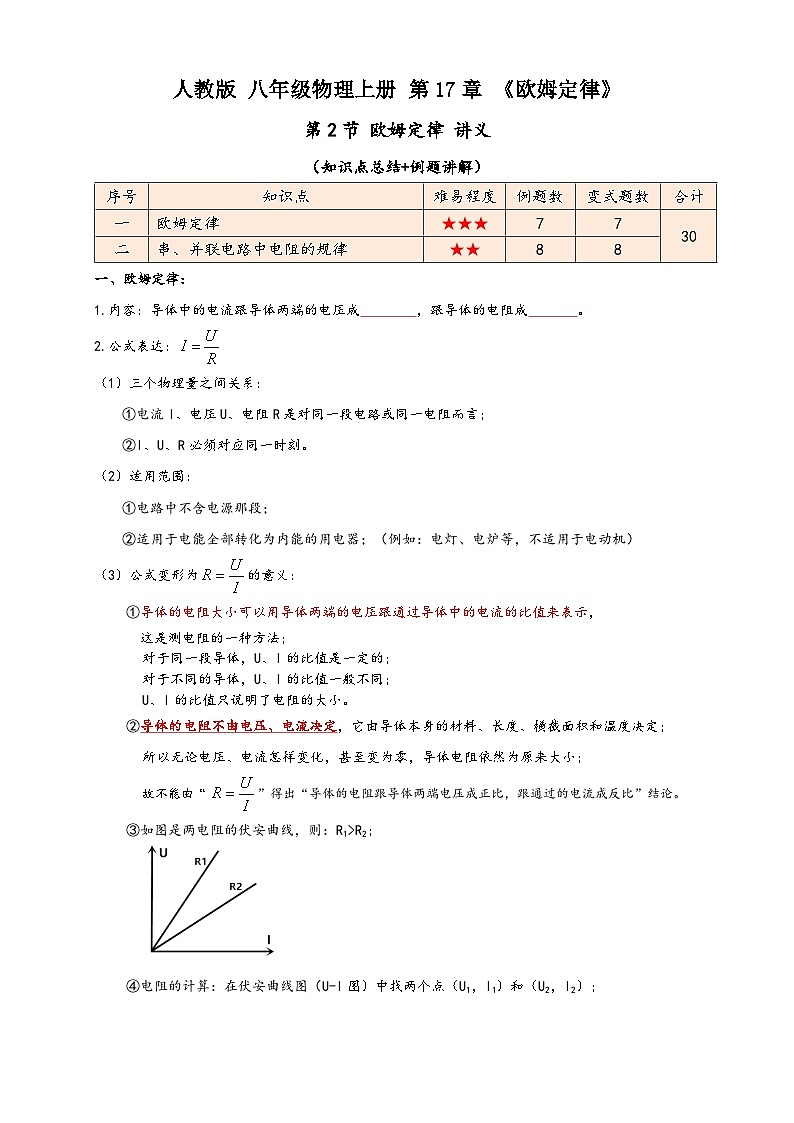

人教版 八年級物理上冊 第17章 《歐姆定律》
第2節 歐姆定律 講義
（知識點總結+例題講解）
一、歐姆定律：
1.內容：導體中的電流跟導體兩端的電壓成 正比 ，跟導體的電阻成 反比 。
2.公式表達：
（1）三個物理量之間關系：
①電流I、電壓U、電阻R是對同一段電路或同一電阻而言；
②I、U、R必須對應同一時刻。
（2）適用范圍：
①電路中不含電源那段；
②適用于電能全部轉化為內能的用電器；（例如：電燈、電爐等，不適用于電動機）
（3）公式變形為的意義：
①導體的電阻大小可以用導體兩端的電壓跟通過導體中的電流的比值來表示，
這是測電阻的一種方法；
對于同一段導體，U、I的比值是一定的；
對于不同的導體，U、I的比值一般不同；
U、I的比值只說明了電阻的大小。
②導體的電阻不由電壓、電流決定，它由導體本身的材料、長度、橫截面積和溫度決定；
所以無論電壓、電流怎樣變化，甚至變?yōu)榱?，?dǎo)體電阻依然為原來大??；
故不能由“”得出“導體的電阻跟導體兩端電壓成正比，跟通過的電流成反比”結論。
③如圖是兩電阻的伏安曲線，則：R1>R2；
④電阻的計算：在伏安曲線圖（U-I圖）中找兩個點（U1，I1）和（U2，I2）；

【例題1】根據歐姆定律，下列說法正確的是（ ）
A．導體的電阻與電壓成正比，與電流成反比
B．導體兩端電壓越大，這段導體的電阻就越大
C．導體兩端電壓越大，通過這段導體的電流越大
D．通過導體的電流越大，這段導體的電阻就越小
【答案】C
【解析】解：ABC、電阻是導體本身的一種性質，與材料、長度、橫截面積、溫度有關，與導體兩端的電壓和通過的電流無關，故ABD錯誤；
C、在電阻一定的情況下，根據歐姆定律可知，同一導體兩端的電壓越大，這段導體中的電流就越大，故C正確。
故選：C。
【變式1】關于歐姆定律，下列說法中正確的是（ ）
A．歐姆定律是通過理論推導得出的規律
B．歐姆定律反映出了導體電阻跟電流和電壓之間的關系
C．歐姆定律中的I、U和R反映的是同一段電路中同一時刻的電流、電壓和電阻關系
D．由歐姆定律變形得R=UI，說明電阻與電壓成正比，與電流成反比
【答案】C
【解析】解：A、歐姆定律是通過實驗結果歸納得出的，而不是推導出的規律，故A錯誤；
B、歐姆定律反映出了導體中的電流與導體的電壓和電阻之間的關系，電阻的大小與電流和電壓的大小無關，故B錯誤；
C、歐姆定律中的I、U和R反映的是同一段電路中的電流、電壓和電阻關系，故C正確；
D、由歐姆定律變形得R=UI，根據電壓和電流可求出電阻的大小，但電阻是導體本身的一種屬性，與材料、長度、橫截面積有關，與電壓和電流無關，故D錯誤。
故選：C。
【例題2】由歐姆定律公式I=UR變形得R=UI，對此下列說法中正確的是（ ）
A．通過導體的電流越大，則導體的電阻越小
B．加在導體兩端的電壓越大，則導體的電阻越大
C．當導體兩端的電壓為零時，導體的電阻也為零
D．導體的電阻跟導體兩端的電壓和通過導體的電流無關
【答案】D
【解析】解：電阻是導體本身的一種屬性，決定于導體的材料、長度、橫截面積以及溫度，與導體兩端電壓和通過的電流無關，故ABC錯誤，D正確。
故選：D。
【變式2】由歐姆定律公式I=UR可變形得到R=UI對此，下列說法中正確的是（ ）
A．通過導體的電流越大，則導體的電阻越小
B．當通過導體的電流一定時，導體的電阻跟該導體兩端的電壓成正比
C．導體兩端的電壓跟通過導體電流的比值等于這段導體的電阻
D．導體電阻的大小跟導體兩端的電壓成正比，跟通過導體的電流成反比
【答案】C
【解析】解：ABD．電阻是導體本身的一種性質，只與導體的材料、長度、橫截面積、溫度有關，與兩端的電壓和通過的電流無關，故ABD錯誤；
C．公式R=UI表示，導體兩端的電壓跟通過導體電流的比值等于這段導體的電阻，故C正確。
故選：C。
【例題3】一位同學用電壓表和電流表研究電流與電壓、電阻之間的關系時，作出了如圖所示的I﹣U圖像，由圖像可判斷這兩個電阻（ ）
A．R甲＜R乙
B．R甲＞R乙
C．R甲＝R乙
D．無法判定
【答案】B
【解析】解：根據歐姆定律可知：
在導體兩端的電壓相同時，通過導體的電流越大，導體的電阻就越??；由圖可知：在電壓相同時，通過乙導體的電流比甲大，所以甲的電阻比較大；即R甲＞R乙。
故選：B。
【變式3】如圖所示，是定值電阻R和小燈泡L中電流隨電壓變化的圖象，由圖象可知（ ）
A．乙是小燈泡的I—U圖象
B．定值電阻的阻值為5Ω
C．定值電阻R和小燈泡L并聯接在4V的電源上，干路中的電流是1.2A
D．定值電阻R和小燈泡L串聯接在6V的電源上，電路中的電流是0.4A
【答案】C
【解析】解：（1）由圖象可知乙為定值電阻的圖像，當U＝4V時，I＝0.4A，
由歐姆定律可得，電阻R的阻值：R=UI=4V0.4A=10Ω，故AB錯誤；
（2）將R和L并聯在電源電壓為4V的電路中時，因并聯電路中各支路兩端的電壓相等，所以它們兩端的電壓均為4V，
由圖象可知對應的電流：IL＝0.8A，IR＝0.4A，
因并聯電路中干路電流等于各支路電流之和，所以干路電流：
I′＝IL+IR＝0.8A+0.4A＝1.2A，故C正確；
（3）串聯電路各處電流相等，由圖可知當通過電路的電流為0.4A時，燈泡兩端的電壓為1V，定值電阻兩端的電壓為4V，
串聯電路總電壓等于各部分電壓之和，所以此時的電源電壓：U＝UL+UR＝1V+4V＝5V，故D錯誤。
故選：C。
【例題4】一定值電阻，兩端加6V電壓時，通過的電流是1A，當在其兩端加3V電壓時，則通過的電流和導體的電阻是（ ）
A．0.5A 6Ω B．1A 6Ω C．0.5A 3Ω D．1A 3Ω
【答案】A
【解析】解：由I=UR可得，定值電阻的阻值：R=UI=6V1A=6Ω，
因電阻是導體本身的一種性質，與導體兩端的電壓和通過的電流無關，
所以，當在其兩端加3V電壓時，定值電阻的阻值仍為6Ω不變，故CD錯誤；
此時通過定值電阻的電流：I′=U′R=3V6Ω=0.5A，故A正確、B錯誤。
故選：A。
【變式4】將標有“10Ω 1A”的電阻R1和標有“5Ω 2A”的電阻R2串聯在電路中使用，允許加在R1與R2兩端的最大電源電壓是（ ）
A．10V B．15V C．20V D．30V
【答案】B
【解析】解：因串聯電路中各處的電流相等，且I1＝1A，I2＝2A，
所以，兩只電阻串聯時，電路中允許通過的最大電流I＝I1＝1A，
因串聯電路中總電阻等于各分電阻之和，所以，由I=UR可得，允許加的最大電源電壓：U＝I（R1+R2）＝1A×（10Ω+5Ω）＝15V。
故選：B。
【例題5】一學生按照圖所示的電路圖做實驗，此時兩表示數如圖所示，電壓表的示數為 V，則電阻Rx的阻值為 Ω。
【答案】2；5。
【解析】解：由圖知，電壓表使用的是0﹣3V量程，分度值為0.1V，示數為2V；電流表使用的是0﹣0.6A量程，分度值為0.02A，示數為0.4A；
由歐姆定律可得電阻Rx的阻值：Rx=UxI=2V0.4A=5Ω。
故答案為：2；5。
【變式5】如圖所示，燈泡L1、L2分別標有“2.5V 0.5A”和“3V 0.5A”字樣（燈絲電阻不變），R＝5Ω，電源電壓恒定。若S、S1、S2均閉合，L2正常發光，電流表示數為I1，則電源電壓為 V；若只閉合S，電流表讀數為I2，則I1：I2＝ 。
【答案】3；2：1。
【解析】解：（1）三個開關均閉合時，L1短路，R與L2并聯，且L2正常發光，由并聯電路電壓規律可得：U＝U2額＝3V，電流表測量通過R的電流，其示數為：I1=UR=3V5Ω=0.6A；
（2）只閉合開關S時，R與L1串聯，L2開路，L1的電阻：R1=U1額I1額=Ω，電路的總電阻為：R總＝R1+R＝5Ω+5Ω＝10Ω，
電流表的示數：I2=UR總=3V10Ω=0.3A，則I1：I2＝0.6A：0.3A＝2：1.
故答案為：3；2：1。
【例題6】電路如圖所示，已知電源兩端電壓U＝15V保持不變，電阻R1＝5Ω，當開關S閉合時，電壓表示數為5V。求：
（1）電流表的示數I；
（2）電阻R2兩端的電壓U2。
（3）電阻R2的阻值。
【答案】（1）1A；（2）10V；（3）10Ω。
【解析】解：由圖可知中，R1與R2串聯，電壓表測R1兩端的電壓，電流表測電路中的電流。
（1）因串聯電路中各處的電流相等，所以，電流表的示數：I=U1R1=5V5Ω=1A；
（2）因電路中總電壓等于各分電壓之和，所以，電阻R2兩端的電壓：U2＝U﹣U1＝15V﹣5V＝10V；
（3）電阻R2的阻值：R2=U2I=10V1A=10Ω。
答：（1）電流表的示數為1A；（2）電阻R2兩端的電壓為10V；（3）電阻R2的阻值為10Ω。
【變式6】如圖所示，電阻R1＝10Ω，R2＝20Ω，S閉合后，電壓表示數為4V。求：
（1）通過R1的電流是多大？
（2）電源電壓是多大？
【答案】（1）通過R1的電流是0.2A；（2）電源電壓是6V。
【解答】解：（1）閉合開關，兩電阻串聯接入電路，電壓表測電阻R2兩端的電壓，由歐姆定律可得通過R2的電流是：I=U2R2=4V20Ω=0.2A，
串聯電路各處電流相等，所以通過R1的電流也是0.2A；
（2）由歐姆定律可得R1兩端的電壓：U1＝IR1＝0.2A×10Ω＝2V，
串聯電路總電壓等于各部分電壓之和，所以電源電壓：U＝U1+U2＝2V+4V＝6V。
答：（1）通過R1的電流是0.2A；（2）電源電壓是6V。
【例題7】電路如圖所示，電流表示數為I＝0.6A，電阻R2＝20Ω，通過R2的電流I2＝0.4A，閉合開關后。求：
（1）電壓表的示數U；
（2）通過R1的電流I1；
（3）電阻R1阻值。
【答案】（1）電壓表的示數為8V；（2）通過R1的電流為0.2A；
（3）電阻R1阻值為40Ω。
【解答】解：由電路圖可知，閉合開關后，R1與R2并聯，電壓表測電源兩端的電壓，電流表測干路電流。
（1）因并聯電路中各支路兩端的電壓相等，
所以，由I=UR可得，電源的電壓：U＝I2R2＝0.4A×20Ω＝8V；
（2）因并聯電路中干路電流等于各支路電流之和，
所以，通過R1的電流：I1＝I﹣I2＝0.6A﹣0.4A＝0.2A；
（3）電阻R1阻值：R1=UI1=8V0.2A=40Ω。
答：（1）電壓表的示數為8V；（2）通過R1的電流為0.2A；（3）電阻R1阻值為40Ω。
【變式7】如圖所示電路，R1＝10Ω，R2＝20Ω，通過R1的電流為0.3A。試求：
（1）R1兩端電壓。
（2）通過電阻R2的電流。
【答案】（1）R1兩端電壓為3V。（2）通過電阻R2的電流為0.15A。
【解析】解：（1）由電路圖可知，R1與R2并聯；
由I=UR可得，電阻R1兩端的電壓：U1＝I1R1＝0.3A×10Ω＝3V；
（2）因并聯電路中各支路兩端的電壓相等，所以，R2兩端的電壓U2＝U1＝3V，
則通過R2的電流：I2=U2R2=3V20Ω=0.15A。
答：（1）R1兩端電壓為3V。（2）通過電阻R2的電流為0.15A。
二、串、并聯電路中電阻的規律：
1.串聯電路：
（1）電流特點：串聯電路中各處電流都相等。
公式：I=I1=I2=………=In
（2）電壓特點：串聯電路兩端的總電壓等于各部分電路兩端的電壓之和。
公式：U=U1+U2+………+Un
（3）電阻的特點：串聯電路的總電阻等于各串聯電阻之和。
公式：R=R1+R2+……+Rn
（4）串聯分壓規律：在串聯電路中，電壓的分配與電阻成正比。
公式：
2.并聯電路：
（1）電流的特點：并聯電路中，干路電流等于各支路電流之和。
公式：I=I1+I2+……+In
（2）電壓特點：并聯電路中，各支路兩端的電壓相等，且等于并聯電路兩端的總電壓。
公式：U=U1=U2=………Un
（3）電阻的特點：并聯電路的總電阻的倒數等于各并聯電阻的倒數之和。
公式:
（4）并聯電特點：在并聯電路中，電流的分配與電阻成反比。
公式：
【例題8】兩個導體串聯后的總電阻大于其中任何一個導體的電阻，因為導體串聯相當于（ ）
A．減小了導體長度 B．減小了導體橫截面積
C．增大了導體橫截面積 D．增大了導體長度
【答案】D
【解析】解：導體串聯后相當于增大了導體的長度，所以導體總電阻增大，且大于其中任何一個導體的電阻。
故選：D。
【變式8】如圖中電源電壓3V恒定不變，電阻R1＝10Ω，R2＝5Ω，總電阻為 Ω，則閉合開關S后，電壓表示數為 V。
【答案】15；2。
【解析】解：由電路圖可知，兩電阻串聯，電壓表測R1兩端的電壓。
由于串聯電路中總電阻等于各分電阻之和，所以總電阻R＝R1+R2＝10Ω+5Ω＝15Ω，
則電路中的電流：I=UR=3V15Ω=0.2A；
根據I=UR可得：R1兩端的電壓；U1＝IR1＝0.2A×10Ω＝2V。
故答案為：15；2。
【例題9】已知R1＝1Ω，R2＝4Ω，若R1和R2串聯，則總電阻R＝ Ω；若把它們并聯接入電路中，則通過R1和R2的電流之比I1：I2＝ 。
【答案】5；4：1。
【解析】解；R1、R2串聯接入電路的電阻為：R＝R1+R2＝1Ω+4Ω＝5Ω；
兩個電阻的阻值之比為：R1：R2＝1Ω：4Ω＝1：4；兩個電阻并聯時，由于電阻兩端的電壓是相同的，根據I=UR可知，電流之比為電阻之比的倒數，即I1：I2＝4：1。
故答案為：5；4：1。
【變式9】兩定值電阻，甲標有“10Ω 1A”，乙標有“12Ω 0.5A”，把它們串聯在同一電路中，總電阻為 Ω；電路兩端允許加的最大電壓為 V；若把兩定值電阻并聯起來，則干路流過的最大電流是 A。
【答案】22；11；1.1。
【解析】解：（1）因為串聯電路中總電阻等于各分電阻之和，電路的總電阻
R＝R甲+R乙＝10Ω+12Ω＝22Ω；
串聯電路中各處的電流相等，所以兩電阻串聯時，電路中的最大電流I＝I乙＝0.5A，
由I=UR可得，電路兩端允許加的最大電壓：U＝IR＝0.5A×22Ω＝11V；
（2）由I=UR可得，兩電阻兩端允許所加的最大電壓分別：
U甲＝I甲R甲＝1A×10Ω＝10V，U乙＝I乙R乙＝0.5A×12Ω＝6V；
因并聯電路中各支路兩端的電壓相等，所以兩電阻并聯時，電路中的最大電壓
U′＝U乙＝6V，
此時通過乙的電流為0.5A，通過甲的電流：I甲′=U′R甲=6V10Ω=0.6A，
并聯電路中干路電流等于各支路電流之和，所以干路中允許通過的最大電流：
I＝I甲′+I乙＝0.6A+0.5A＝1.1A。
故答案為：22；11；1.1。
【例題10】教室里裝有多盞電燈，上晚自習時，我們每多開一盞燈，則教室電路的（ ）
A．總電阻減小 B．總電阻增大 C．總電壓增大 D．總電流減小
【答案】A
【解析】解：教室電路中各用電器是并聯連接的；
AB、每多開一盞燈，多增加了一條支路，相當于增加了導體的橫截面積，則總電阻將減小，故A正確，B錯誤；
C、并聯電路兩端的電壓不變，即總電壓不變，故C錯誤；
D、每多開一盞燈，多增加了一條支路的電流，其它支路的電流不變，則總電流將增大，故D錯誤。
故選：A。
【變式10】把一根阻值為60Ω的均勻電阻絲彎折成一個閉合的等邊三角形ABC，如圖所示，圖中D點為邊AB的中點。則CD兩點間的電阻為（ ）
A．15Ω
B．20Ω
C．30Ω
D．60Ω
【答案】A
【解析】解：設每條邊的電阻為R，
由題意得：3R＝60Ω；則R＝20Ω
RDAC＝RDBC=32R＝30Ω，
因并聯電路總電阻的倒數等于各分電阻倒數之和，
則1RCD=1RDAC+1RDBC
1RCD=130Ω+130Ω
RCD＝15Ω。
故選：A。
【例題11】一只100Ω的電阻與一只1Ω的電阻并聯，并聯后的總電阻（ ）
A．等于100Ω B．小于1Ω
C．等于101Ω D．大于1Ω小于100Ω
【答案】B
【解析】解：電阻并聯，相當于增大了橫截面積，所以電阻越并越小，小于任一個電阻，故一只100Ω的電阻與一只1Ω的電阻并聯后的總電阻一定小于1Ω。
故選：B。
【變式11】如圖所示電路的總電阻為10Ω，則下列判斷中正確的是（ ）
A．R1的阻值可能為2Ω
B．R2的阻值可能為5Ω
C．R1的阻值可能為10Ω
D．R2的阻值可能為20Ω
【答案】D
【解析】解：由圖可知，電阻R1和R2并聯在電路中，在并聯電路中，電路總電阻小于任何一個分電阻，即R總＜R1且R總＜R2，而R總＝10Ω，故R1和R2的阻值都大于10Ω，故ABC錯誤，D正確。
故選：D。
【例題12】按以下方式連接電阻R1、R2（R1＞R2），阻值最大的是（ ）
【答案】A
【解析】解：已知電阻R1、R2（R1＞R2），串聯電路的總電阻比任何一個分電阻都大，并聯電路的總電阻比任何一個分電阻都小，則阻值最大的是兩電阻串聯，故A正確。
故選：A。
【變式12】已知R1＞R2，按圖中的四種方式分別接在同一電源上，下列電路中電流最大的是（ ）
【答案】D
【解析】解：由于串聯電路中的總電阻大于任何一個分電阻，并聯電路中的總電阻小于任何一個分電阻；
因此四個選項中的總電阻關系是：R并＜R2＜R1＜R串；
又因為同一電源的電壓相等，所以由I=UR可知，電阻越小，電路中的電流越大，故兩電阻并聯時，電路中的電流最大，即D圖中電流I4最大。
故選：D。
【例題13】某同學要把一個阻值為15Ω、正常工作電壓為3V的燈泡接在9V的電源上使其正常工作，那么需給燈泡（ ）
A．串聯一只45Ω的電阻 B．并聯一只45Ω的電阻
C．串聯一只30Ω的電阻 D．并聯一只30Ω的電阻
【答案】C
【解析】解：由題知，電源電壓大于燈泡正常工作的電壓，
由串聯電路的分壓特點可知，要使小燈泡在9V的電源上正常發光時應串聯一個電阻分壓，
小燈泡正常發光時的電壓為3V，因串聯電路中總電壓等于各分電壓之和，
所以，電阻兩端的電壓：UR＝U﹣UL＝9V﹣3V＝6V，
因串聯電路各處的電流相等，
所以，由I=UR可得，電路中的電流：I=URR=ULRL，即6VR=3V15Ω，
解得：R＝30Ω。
故選：C。
【變式13】有一種亮度可以調節的小臺燈，其電路如圖甲所示。電源電壓為36V，燈泡L的額定電流為0.4A，通過燈泡L的電流跟其兩端電壓的關系如圖乙所示。當燈泡正常發光時，燈絲的電阻為
Ω，為了保證燈泡兩端的電壓不超過24V，則滑動變阻器R連入電路的阻值不得少于 Ω。
【答案】60；30。
【解析】解：（1）燈泡L的額定電流為0.4A，由圖乙可知，當通過燈泡的電流IL＝0.4A時，燈泡兩端的電壓UL＝24V，
由I=UR可得，當燈泡正常發光時，燈絲的電阻：RL=ULIL=24V0.4A=60Ω；
（2）由串聯電路分壓規律可知，燈泡兩端的電壓不超過24V，則滑動變阻器兩端電壓最少為：
UR＝U﹣UL＝36V﹣24V＝12V，
電路中電流最大為0.4A，
所以滑動變阻器接入電路中的電阻最小為：R=URI=12V0.4A=30Ω。
故答案為：60；30。
【例題14】如圖甲所示電路，閉合開關S，將滑動變阻器的滑片從a端移動到b端，電壓表和電流表示數變化情況如圖乙所示。則電源電壓為 V，滑動變阻器接入電路的最大阻值為 Ω。
【答案】9；12。
【解析】解：由甲圖可知，閉合開關，電阻和滑動變阻器串聯接入電路，電壓表測定值電阻兩端的電壓，
當滑動變阻器的滑片在b端時，滑動變阻器接入電路的電阻為0，此時電路為定值電阻的簡單電路，其兩端電壓等于電源電壓，由歐姆定律可知此時通過電路的電流最大，由乙圖可知當通過電路的電流為最大電流1.5A時，電壓表的示數為9V，即電源電壓為9V；
當滑動變阻器的滑片在a端時，滑動變阻器接入電路的電阻最大，根據電阻的串聯可知此時電路電阻最大，由歐姆定律可知此時通過電路的電流最小，由乙圖可知當通過電路的電流為最小電流0.5A時，電壓表的示數為3V，
串聯電路總電壓等于各部分電壓之和，此時滑動變阻器兩端的電壓為：
UH=U﹣UR＝9V﹣3V＝6V，
則滑動變阻器的最大阻值為：RH=UHI=6V0.5A=12Ω。
故答案為：9；12。
【變式14】如圖﹣1所示的電路中R1為定值電阻，R2為滑動變阻器，電源電壓不變，閉合開關S后，滑片P從b端移動到a端的過程中，電流表示數I與電壓表示數U的變化關系如圖﹣2所示，移動過程中，電壓表的示數 。分析圖像可知，電源電壓為 V，定值電阻R1的阻值為 Ω，滑動變阻器的最大阻值是 Ω。
【答案】變??；3；5；10。
【解析】解：由電路圖可知，R1和R2串聯，電壓表測R2兩端電壓，電流表測電路中電流，當滑片P從b端移到a端時，R2連入電路的阻值變小，由串聯電路分壓規律和歐姆定律可知，R2兩端的電壓變小，即電壓表示數變?。?br>當滑片P在最左端時，即R2＝0時，電壓表示數也為0，由圖2可知，此時電路中的電流為：I1＝0.6A，
根據歐姆定律可得電源電壓為：U＝I1R1＝0.6A×R1﹣﹣﹣①，
當滑片P在最右端時，即R2接入電路的阻值最大時，電壓表示數最大，電路中的電流最小，由圖2可知：I2＝0.2A，U′＝2V，
根據歐姆定律可得電源電壓為：U＝U′+I2R1＝2V+0.2A×R1﹣﹣﹣②，
由①②兩式解得：U＝3V，R1＝5Ω；
滑動變阻器R2的最大阻值為：R2=U′I2=2V0.2A=10Ω。
故答案為：變?。?；5；10。
【例題15】如圖的電路圖，電源電壓恒為30V，定值電阻R2＝40Ω，R3＝30Ω，滑動變阻器R1的規格為“80Ω 1A”，電流表A1的量程為0～3A，電流表A2的量程為0～0.6A，電壓表的量程為0～15V．下列說法不正確的是（ ）
A．只閉合開關S，R1和R3串聯，將滑片P從a端滑至中點，電路中電流變大
B．只閉合開關S、S3，調節滑片P的位置并保證電路安全，則R1兩端電壓的范圍是12V～15V
C．只閉合開關S、S1、S2，調節滑片P的位置并保證電路安全，則R1接入電路的阻值范圍是30Ω～80Ω
D．只閉合開關S、S1、S2，調節滑片P在R1的a端，此時電流表A1的示數為1.125A
【答案】C
【解析】解：（1）只閉合開關S時，R1和R3依次連接即為串聯，
將滑片P從a端滑至中點時，R1接入電路中的電阻變小，電路中的總電阻變小，
由I=UR可知，電路中的電流變大，故A正確；
（2）只閉合開關S、S3時，R1和R3串聯，電流表A1、A2均測電路中的電流，電壓表測R1兩端的電壓，
當滑動變阻器接入電路中的電阻為零時，電路中的電流：I1=UR3=30V30Ω=1A，
因串聯電路中各處的電流相等，且電流表A1的量程為0～3A，電流表A2的量程為0～0.6A，
所以，電路中的最大電流I大＝0.6A，此時R1兩端的電壓最小，
因串聯電路中總電壓等于各分電壓之和，
所以，電壓表的最小示數：U1小＝U﹣I大R3＝30V﹣0.6A×30Ω＝12V，
當滑動變阻器接入電路中的電阻最大時，電路中的電流：
I2=UR1大+R3=30V80Ω+30Ω=311A，
此時電壓表的示數：
U1＝I2R3大=311A×80Ω≈21.8V＞15V，即電壓表的最大示數為15V，
所以，R1兩端電壓的范圍是12V～15V，故B正確；
（3）只閉合開關S、S1、S2時，R1與R2并聯，電流表A1測干路電流，電流表A2測R1支路的電流，
因并聯電路中各支路兩端的電壓相等，
所以，通過R2的電流：I2′=UR2=30V40Ω=0.75A，
調節滑片P在R1的a端，通過R1的電流：I1′=UR1=30V80Ω=0.375A，
因并聯電路中干路電流等于各支路電流之和，
所以，此時電流表A1的示數：I＝I1′+I2′＝0.375A+0.75A＝1.125A，故D正確；
當電流表A2的示數I1″＝0.6A時，干路電流：
I′＝I1′+I2″＝0.6A+0.75A＝1.35A＜3A，
所以，通過R1的電流為0.6A時，接入電路中的電阻最小，
則R1接入電路中的最小阻值：R1小=UI1″=30V0.6A=50Ω，
所以，R1接入電路的阻值范圍是50Ω～80Ω，故C錯誤。
故選：C。
【變式15】如圖所示的實物電路，電源電壓恒為6V，定值電阻R1＝10Ω，R2＝12Ω，滑動變阻器R3的規格為“40Ω2A”，當滑片P位于R3的中點時，下列說法正確的是（ ）
A．只閉合開關S3，斷開開關S1、S2，R1和R3串聯，電壓表V的示數為1.2V
B．先閉合開關S3，保持滑片P的位置不動，再閉合開關S1，則電流表A1的示數變小，
電流表A2和電壓表V的示數變大
C．只閉合開關S3，斷開開關S1、S2，調節R3的滑片P的位置并保證電路安全，
則電流表A1的示數變化范圍是0.12A～0.6A
D．開關S1、S2、S3都閉合，調節R3的滑片P的位置并保證電路安全，
則R3接入電路的阻值范圍是3Ω～40Ω
【答案】D
【解析】解：A、滑動變阻器R3的規格為“40Ω 2A”，表示變阻器的最大電阻為40Ω，當滑片P位于R3的中點時，變阻器連入電路中的電阻為20Ω，只閉合開關S3，斷開開關S1、S2，R1和R3串聯，電壓表測R1的電壓，A1、A2測電路中的電流，
由電阻的串聯和歐姆定律，電路中的電流：I1=UR1+R滑中=6V10Ω+20Ω=0.2A，
由歐姆定律可得電壓表示數：U1＝I1R1＝0.2A×10Ω＝2V；
即電壓表V的示數2V，A錯誤；
B、先閉合開關S3，保持滑片P的位置不動，再閉合開關S1，電流表A1與R1短路，電路為R3的簡單電路，故電壓表示數0，電壓表示數變小，故B錯誤；
C、只閉合開關S3，斷開開關S1、S2，R1和R3串聯，電壓表測R1的電壓，A1、A2測電路中的電流；
由電壓表選用的量程，R1的最大電壓為3V，此時電路中的電流最大，
I1最大=U大R1=3V10Ω=0.3A；
當變阻器的全部電阻連入電路時，電阻最大，電路中的電流最?。?br>I1最小=UR1+R滑大=6V10Ω+40Ω=0.12A；
電流表示數變化范圍為：0.12A～0.3A，
故C錯誤；
D、滑動變阻器R3的規格為“40Ω2A”，表示變阻器允許的最大電流為2A，
開關S1、S2、S3都閉合，電壓表V1、A1和R1均短路，只有變阻器與R2并聯，電流表A2測干路電流，電流表選用大量程，最大電流為3A，
由歐姆定律，通過R2的電流為：I2=UR2=6V12Ω=0.5A，
根據并聯電路的電流規律，通過變阻器的電流為：
3A﹣0.5A＝2.5A＞2A，即通過變阻器的最大電流為2A，由歐姆定律，變阻器接入電路中的最小電阻：R滑小=UI最大=6V2A=3Ω；
變阻器連入電路中的電阻越大，電路的總電流越小，故R3接入電路的最大阻值40Ω
故調節R3的滑片P的位置并保證電路安全，則R3接入電路的阻值范圍是3Ω～40Ω，D正確。
故選：D。序號
知識點
難易程度
例題數
變式題數
合計
一
歐姆定律
★★★
7
7
30
二
串、并聯電路中電阻的規律
★★
8
8
