這是一份人教版(2024)九年級全冊第2節 歐姆定律綜合訓練題,共54頁。試卷主要包含了選擇題,填空題,計算題等內容,歡迎下載使用。
(同步基礎練習)
一、選擇題(共30小題):
1.下列關于電流、電壓、電阻的關系說法正確的是( )
A.電壓大的電路中電流一定大 B.導體中的電流與電壓、電阻無關
C.電阻大的電路中電流一定小 D.導體中的電阻與電流、電壓無關
2.在學過歐姆定律后,同學們有以下認識,其中正確的是( )
A.歐姆定律揭示了導體中的電壓與電流、電阻的關系
B.電阻中有電流時它兩端一定有電壓
C.當電阻一定時,導體的電壓與電流成正比
D.根據歐姆定律的變形公式R=UI可知:導體的的電阻隨電壓和電流的變化而變化
3.對于歐姆定律的理解,下列說法中正確的是( )
A.對于一個定值電阻,加在它兩端的電壓與通過它的電流的比值不變
B.公式I=UR表明:導體兩端的電壓與通過它的電流成正比
C.公式R=UI表明:電阻與電壓成正比,與電流成反比
D.由U=IR可知,導體兩端的電壓跟導體的電阻成正比
4.對歐姆定律公式I=UR的理解,下面的哪一句話是錯誤的( )
A.對某一段導體來說,導體中的電流跟它兩端的電壓成正比
B.在相同電壓的條件下,不同導體中的電流跟電阻成反比
C.導體中的電流既與導體兩端的電壓有關,也與導體的電阻有關
D.導體的電阻由導體兩端的電壓和通過導體的電流決定
5.有5Ω和10Ω的兩個電阻將其串聯后其總電阻值應為( )
A.15ΩB.5ΩC.0.05ΩD.20Ω
6.兩個導體串聯后的總電阻大于其中任何一個導體的電阻,因?yàn)閷?dǎo)體串聯相當于( )
A.減小了導體長度B.減小了導體橫截面積
C.增大了導體橫截面積D.增大了導體長度
7.兩電阻串聯后的總電阻為10Ω,則兩個電阻并聯后的總電阻最大為( )
A.2.5ΩB.5ΩC.10ΩD.20Ω

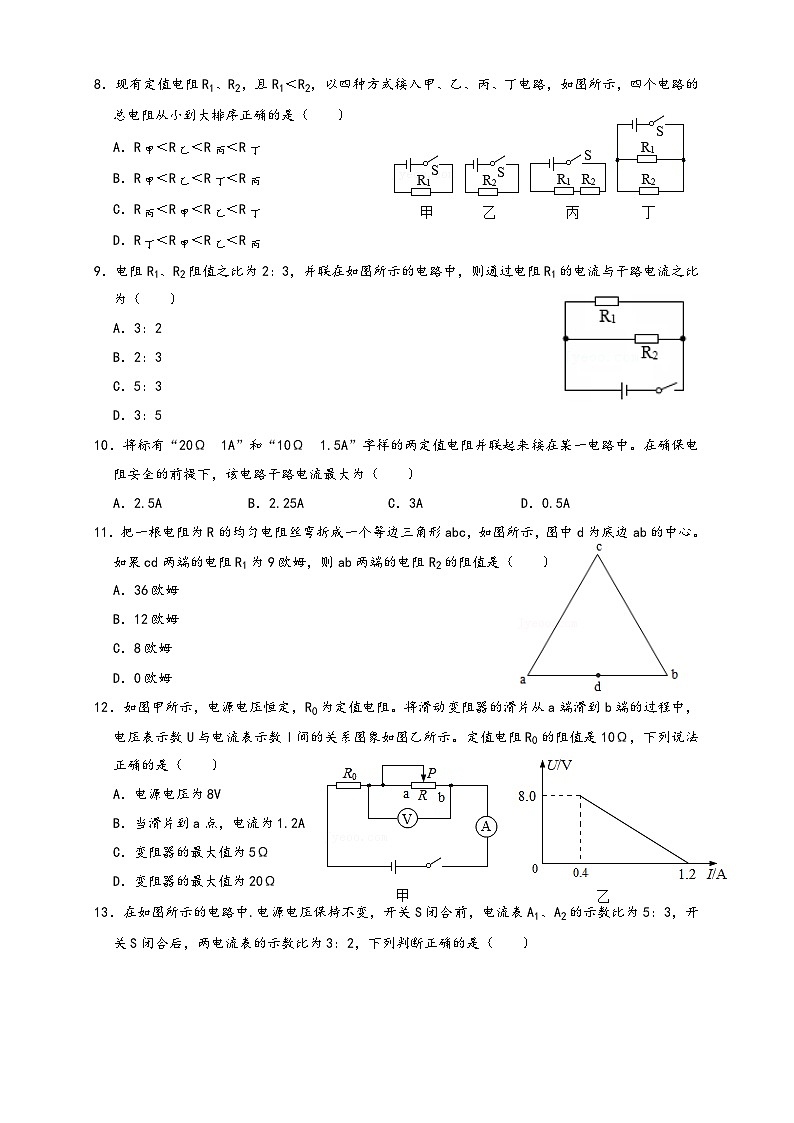

8.現有定值電阻R1、R2,且R1<R2,以四種方式接入甲、乙、丙、丁電路,如圖所示,四個電路的總電阻從小到大排序正確的是( )
A.R甲<R乙<R丙<R丁
B.R甲<R乙<R?。糝丙
C.R丙<R甲<R乙<R丁
D.R丁<R甲<R乙<R丙
9.電阻R1、R2阻值之比為2:3,并聯在如圖所示的電路中,則通過電阻R1的電流與干路電流之比為( )
A.3:2
B.2:3
C.5:3
D.3:5
10.將標有“20Ω 1A”和“10Ω 1.5A”字樣的兩定值電阻并聯起來接在某一電路中。在確保電阻安全的前提下,該電路干路電流最大為( )
A.2.5AB.2.25AC.3AD.0.5A
11.把一根電阻為R的均勻電阻絲彎折成一個等邊三角形abc,如圖所示,圖中d為底邊ab的中心。如果cd兩端的電阻R1為9歐姆,則ab兩端的電阻R2的阻值是( )
A.36歐姆
B.12歐姆
C.8歐姆
D.0歐姆
12.如圖甲所示,電源電壓恒定,R0為定值電阻。將滑動變阻器的滑片從a端滑到b端的過程中,電壓表示數U與電流表示數I間的關系圖象如圖乙所示。定值電阻R0的阻值是10Ω,下列說法正確的是( )
A.電源電壓為8V
B.當滑片到a點,電流為1.2A
C.變阻器的最大值為5Ω
D.變阻器的最大值為20Ω
13.在如圖所示的電路中.電源電壓保持不變,開關S閉合前,電流表A1、A2的示數比為5:3,開關S閉合后,兩電流表的示數比為3:2,下列判斷正確的是( )

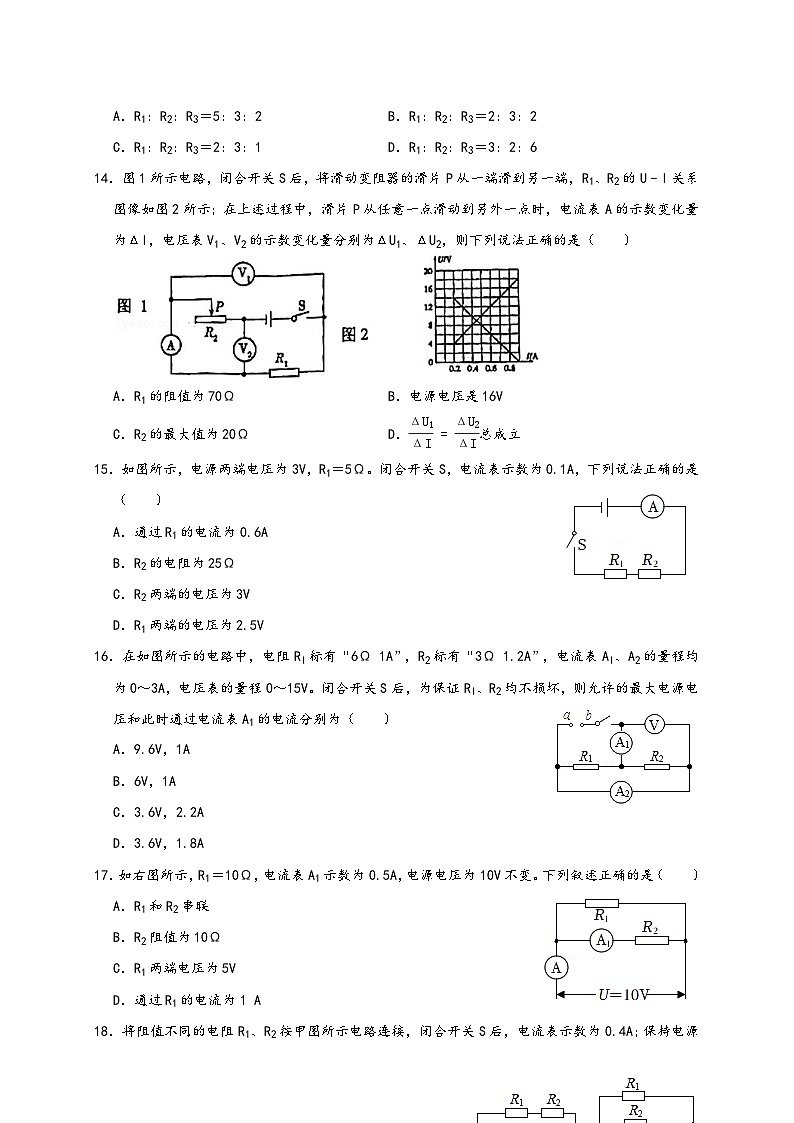

A.R1:R2:R3=5:3:2B.R1:R2:R3=2:3:2
C.R1:R2:R3=2:3:1D.R1:R2:R3=3:2:6
14.圖1所示電路,閉合開關S后,將滑動變阻器的滑片P從一端滑到另一端,R1、R2的U﹣I關系圖像如圖2所示;在上述過程中,滑片P從任意一點滑動到另外一點時,電流表A的示數變化量為ΔI,電壓表V1、V2的示數變化量分別為ΔU1、ΔU2,則下列說法正確的是( )
A.R1的阻值為70ΩB.電源電壓是16V
C.R2的最大值為20ΩD.ΔU1ΔI=ΔU2ΔI總成立
15.如圖所示,電源兩端電壓為3V,R1=5Ω。閉合開關S,電流表示數為0.1A,下列說法正確的是( )
A.通過R1的電流為0.6A
B.R2的電阻為25Ω
C.R2兩端的電壓為3V
D.R1兩端的電壓為2.5V
16.在如圖所示的電路中,電阻Rl標有“6Ω 1A”,R2標有“3Ω 1.2A”,電流表Al、A2的量程均為0~3A,電壓表的量程0~15V。閉合開關S后,為保證Rl、R2均不損壞,則允許的最大電源電壓和此時通過電流表A1的電流分別為( )
A.9.6V,1A
B.6V,1A
C.3.6V,2.2A
D.3.6V,1.8A
17.如右圖所示,R1=10Ω,電流表A1示數為0.5A,電源電壓為10V不變。下列敘述正確的是( )
A.R1和R2串聯
B.R2阻值為10Ω
C.R1兩端電壓為5V
D.通過R1的電流為1 A
18.將阻值不同的電阻R1、R2按甲圖所示電路連接,閉合開關S后,電流表示數為0.4A;保持電源電壓不變,再將電阻R1、R2按乙圖所示電路進行改接,閉合開關S后,關于電流表的示數,下列說法中正確的是( )
A.一定大于1.6A
B.一定小于0.4A
C.一定大于0.4A,但小于0.8A
D.一定大于0.8A,但小于1.6A
19.如圖所示,甲圖是燈泡L和定值電阻R的I﹣U圖象,將L和R先后以乙圖和丙圖兩種方式連在同一電源上,若乙圖中U1:U2=m,丙圖中I1:I2=n,則下述正確的是( )
A.m=nB.mn<1C.mn=1D.mn>1
20.如圖所示,電源電壓保持不變,開關S閉合后,把滑動變阻器滑片P向左移動時,電路中電流表示數的變化情況( )
A.電流表A1示數變小,電流表A2示數變大
B.電流表A1示數變大,電流表A2示數變小
C.電流表A1示數變大,電流表A2示數變大
D.電流表A1示數變小,電流表A2示數變小
21.如圖所示,電源電壓不變,閉合開關,當滑動變阻器滑片P向左移動時,下列判斷正確的是( )
A.A示數變大,V1示數變小,V2示數不變
B.A示數變大,V1示數變小,V2示數變大
C.A示數變小,V1示數變大,V2示數變小
D.A示數變小,V1示數變小,V2示數變大
22.如圖甲是小燈泡L和電阻R的I﹣U圖像,將小燈泡L和電阻R接入圖乙所示的電路中,只閉合開關S時電壓表的示數為1V。電源兩端電壓保持不變,下列說法中正確的是( )
A.只閉合開關S時,電阻R的阻值為5Ω
B.只閉合開關S時,通過電阻R的電流為0.2A
C.閉合開關S和S1時,電壓表的示數仍為1V
D.小燈泡L的電阻始終為5Ω
23.如圖所示,電源電壓保持不變,閉合開關S,當滑動變阻器的滑片P向左滑動時,則電壓表、電流表示數變化情況是( )
A.A1表示數變小,A表示數變小,V表示數不變
B.A1表示數變小,A表示數變大,V表示數變大
C.A1表示數變大,A表示數變小,V表示數不變
D.A1表示數變大,A表示數變大,V表示數變大
24.如圖所示,電源電壓保持不變,閉合開關S后向右移動滑片P,下分判斷正確的是( )(不考慮燈絲電阻的變化)
A.電流表的示數變大,電壓表V2的示數變大,燈泡L2變亮
B.電流表的示數變大,電壓表V1的示數不變,燈泡L1變亮
C.電流表的示數變小,電壓表V1的示數不變,燈泡L1變亮
D.電流表的示數變小,電壓表V2的示數變小,燈泡L2變亮
25.如圖所示電路,電源電壓保持不變,開關S閉合后,在滑動變阻器滑片P向左移動的過程中,下列說法正確的是( )
A.電壓表V1示數變小,電壓表V2示數不變,電流表A示數變小
B.電壓表V1示數變小,電壓表V2示數變大,電壓表V1的示數與電流表A的示數之比變小
C.電壓表V2示數不變,電流表A示數變大,電壓表V1的示數與電流表A的示數之比變大
D.電壓表V1示數變小,電壓表V2示數不變,電壓表V2的示數與電流表A的示數之比變小
26.題圖甲為某物理興趣小組設計的利用電路測量物體重力的儀器,電壓表V1、V2的量程均為0~15V,R0=5Ω,R=15Ω,在保證電路的安全下,彈簧的伸長與拉力均成正比。當秤盤里不放重物時,滑片P恰好在a點,閉合開關S可以得到電壓表V2的示數與電阻R的關系如乙圖。下列說法正確的是( )
A.盤內物體重力變大時,電路消耗的總功率變小
B.P在滑動過程中,電壓表V1、V2示數的差值不變
C.V1表盤不能改造成顯示重力大小的刻度
D.若秤盤由于粘上泥土質量偏大,則要保持原來的最大測量范圍,可適當增大R0的阻值
27.如圖為自動測定油箱內油量的裝置原理圖,電源電壓為36V,R為滑動變阻器,R0為定值電阻,電流表的量程為0~0.6A,電壓表的量程為0~36V。油箱中的油量是通過電流表或電壓表的示數反映出來的,且表的最大量程對應油箱最大油量,當油箱內的油面在最高或最低位置時,滑動變阻器的滑片P恰好能分別滑至兩端,當油面達到最低位置時,反映油量的電表示數為最大量程的16。下列說法錯誤的是( )
A.R0阻值為60Ω
B.滑動變阻器的阻值變化范圍為0~300Ω
C.當滑動變阻器的滑片P在中點時,電壓表的示數為21V
D.當滑動變阻器的滑片P在中點時,電流表的示數為0.17A
28.如圖所示,R1為定值電阻、R2為標有“20Ω 1A”的滑動變阻器,電源電壓保持不變。當滑片P在某位置時,電流表示數為0.2A。此時在電路中接入一個電壓表,閉合開關,電壓表示數為2V,已知電流表的量程為0~0.6A,電壓表的量程為0~3V,在保證電路安全的情況下,向某一方向移動滑片,發現電壓表示數最大變化量為1V,下列判斷正確的是( )
①若電壓表接在R1兩端且滑片向左滑動,則電源電壓可能為6V且R1=10Ω
②若電壓表接在R1兩端且滑片向右滑動,則電源電壓只能為3V且R1=10Ω
③若電壓表接在R2兩端且滑片向左滑動,則電源電壓只能為2.5V且R1=2.5Ω
④若電壓表接在R2兩端且滑片向右滑動,則電源電壓只能為6V且R1=20Ω
A.僅①③B.僅②④C.僅①②③D.①②③④
29.如題圖所示,電源電壓保持不變,閉合開關時,滑動變阻器的滑片P從b端滑到a端,電壓表示數U與電流表示數I的變化關系如題圖所示,下列說法不正確的是( )
A.電源電壓是9V
B.定值電阻R的阻值是6Ω
C.滑動變阻器的阻值范圍是0~18Ω
D.若定值電阻R出現接觸不良時,電流表示數為0,電壓表示數為9V
30.PM2.5對人體健康危害非常嚴重,如圖所示是一款PM2.5檢測儀,其電路原理圖如圖甲所示。R1為“PM2.5傳感器”,它的電阻值與空氣中PM2.5濃度的關系圖象如圖乙所示,R2為定值電阻,阻值為60Ω,電源電壓為12V.若空氣中PM2.5的濃度達到0.2mg/m3時,則判定為空氣質量嚴重污染。以下說法正確的是( )
A.被檢測的空氣PM2.5濃度越高,電流表示數越小
B.電流表示數變小的同時,電壓表示數變大
C.電流表的示數為0.12A時,判定被檢測空氣嚴重污染
D.被檢測的空氣PM2.5濃度為0.2mg/m3時,電壓表的示數為8V
二、填空題(共10小題):
31.當一個定值電阻兩端的電壓是6V時,通過它的電流是0.3A,如果該電阻兩端不加電壓,那么它的電阻是 Ω,此時通過它的電流為 A。
32.電流表的內阻很小,假設某個電流表的內阻只有0.01Ω,最大量程為0.6A,此電流表能承受的最高電壓值是 V;電壓表的電阻很大,當電壓一定時,通過電壓表的電流很 ,電壓表可以直接接到電源的兩端 燒毀的危險,電流表接在電源兩極或者并聯到電路中, 燒毀的危險。(最后兩空均選填“有”或“沒有”)
33.當某導體兩端電壓是4V時,通過它的電流是0.2A,則該導體的電阻是 Ω;這段導體兩端電壓為5V時,它的電流為 A,當它兩端電壓為0V時,該導體的電阻為 Ω。
34.如圖所示,電源電壓恒定不變,當開關閉合,將滑動變阻器的滑片P向右移動一小段距離的過程中,電壓表的示數將 ,電流表示數將 (均選填“變大”“不變”或“變小”)。
35.小言探究?jī)蓚€(gè)電路元件的特性,在某一溫度下,電路元件A和B中的電流與其兩端電壓的關系如圖所示。則由圖可知,元件B的電阻為 Ω;將A和B并聯后接在電壓為1.0V的電源兩端,則通過A和B的總電流是 A。
36.如圖所示,電源兩端電壓6V保持不變,R1、R2的阻值分別為10Ω和20Ω。當S1和S2均閉合時,電壓表的示數為 V,當S1閉合,S2斷開時,電壓表的示數為 V。
37.如圖所示的電路中,電源電壓保持不變,閉合開關S,當滑片P位于最右端時,電流表的示數為I1;當滑片P位于中點時,電流表的示數為I2,電壓表的示數為7.2V。若I1:I2=5:8,則電源電壓為 V。
38.在物理興趣小組的活動中,小桂按如圖所示的電路圖連接電路,電源電壓恒定為10V,R0為滑動變阻器,R、Rx為定值電阻,且R<Rx,R=15Ω。閉合開關S前,應將R0的滑片移動至最 (選填“左”或“右”)端;閉合開關S,將滑片移至某點固定不動,當開關S1由a點切換到b點時,電壓表示數變化了0.5V,電流表示數變化了0.1A,則Rx= Ω。
39.在測電阻的實驗中,小明發現電流表已損壞,于是他設計了如圖所示的電路來測量Rx的阻值,已知電源電壓為12V,R1的阻值為10Ω,開關閉合后,當R2的滑片位于最左端時,電壓表的示數為5V,則待測電阻Rx的阻值為 Ω。調節滑動變阻器滑片,使電壓表的示數變?yōu)?V,則R2接入電路中的阻值為 Ω。
40.如圖所示的電路,電源電壓保持不變,閉合開關S,變阻器滑片P從右端移到左端的整個過程中,兩電壓表的示數隨電路中電流變化的圖像如圖所示,根據圖像的信息可知: (選填“甲”或“乙”)是電壓表V1示數變化的圖像;滑動變阻器R2最大阻值為 Ω。
三、計算題(共15小題):
41.有一只小燈泡,它正常發光時燈絲的電阻是80Ω,正常工作時的電壓是2.4V。如果我們只有電壓為6V的電源,要使小燈泡正常工作。求:
(1)電路中的電流是多大?
(2)需要串聯一個多大的電阻?
42.如圖所示,電源電壓為9V,電阻R1的阻值為10Ω,開關閉合,電壓表的示數為3V。求:
(1)電路中的電流為多少?
(2)電阻R2的阻值為多少?
43.如圖所示,電源電壓保持不變,定值電阻R1、R2的阻值分別為10Ω、40Ω。當開關S1、S2均閉合時,電流表示數為0.5A。求:
(1)電源電壓;
(2)僅閉合開關S1時,電流表的示數。
44.如圖甲所示電路,電源電壓保持不變,R1是定值電阻,R2是滑動變阻器,閉合開關S,滑動變阻器滑片P從a端移動到b端的整個過程中,電流表示數I與電壓表示數U的關系圖像如圖乙所示。求:
(1)電阻R1的阻值;
(2)當電流表示數為0.2A時,滑動變阻器R2接入電路中的阻值。
45.在如圖所示的電路中,電源電壓保持不變,電阻R1的阻值為30Ω,閉合開關S1,斷開開關S2,電流表A1的示數為0.3A;閉合開關S1和S2,電流表A2的示數為1.2A。求:
(1)電源電壓U;
(2)電阻R2的阻值。
46.如圖所示的電路中,電源電壓保持不變。電阻R1的阻值為10Ω,只閉合開關S1,電流表A1的示數為0.3A。求:
(1)電源電壓;
(2)再閉合開關S2,電流表A2的示數變化了0.1A,電阻R2的阻值。
47.如圖所示是一個電流表、電壓表兩用表的電路,電流計G的量程Ig=100mA,內阻Rg=10Ω,電阻R1=2Ω,R2=100Ω,S為單刀雙擲開關。
(1)當s接到a時,電流計改裝結果是什么表?其量程是多少?
(2)當s接到b時,電流計改裝結果是什么表?其量程是多少?
48.如圖所示,電阻R2的阻值為20Ω,當只閉合開關S1、S2時,電流表示數為0.3A;當只閉合開關S2時,電流表示數為0.2A:當只閉合開關S3時,電流表示數為0.1A。求:
(1)電源電壓;
(2)電阻R1的阻值;
(3)開關均閉合時電流表的示數。
49.如圖所示,電源電壓保持不變,定值電阻R1規格為“*Ω 0.5A”,電流表量程為0~0.6A,電壓表量程為0~3V,定值電阻R2的阻值為12Ω,滑動變阻器R3的規格為“20Ω 1A”。閉合S和S2、斷開S1,電流表示數為0.3A,電壓表示數為2.4V;閉合S和S1、斷開S2,調節滑動變阻器R3使其接入電路的電阻為7Ω時,電壓表示數為2.8V。
(1)求電源電壓;
(2)求定值電阻R1的阻值;
(3)閉合S和S1、斷開S2,在保障電路安全的前提下,求滑動變阻器接入電路的阻值最小值。
50.如圖甲所示的電路,電源電壓U保持不變,R1=20Ω,R2為滑動變阻器,圖乙為R3的I﹣U圖象。當S1閉合,S2斷開時,若滑動變阻器的滑片P在a端,電流表示數為0.6A;若滑動變阻器的滑片P在b端,電壓表示數為8V。求:
(1)R3的阻值;
(2)電源電壓U;
(3)滑動變阻器R2的最大阻值;
(4)當S1、S2均閉合,滑動變阻器的滑片P從a端移到b端時,電流表的示數變化范圍。
51.如圖甲所示是某電子秤原理圖。托盤與彈簧相連,滑片P固定在彈簧上并能隨彈簧的伸縮上下滑動,R是一根長L0=10cm的均勻電阻絲??毡P時,滑片P位于R的最上端,稱量最大值時,滑片P位于R的最下端,R的最大阻值Rm=40Ω,電源電壓恒為3V。請完成以下問題解答:
(1)圖甲中的“質量表”用什么表改裝;R0在電路中的作用是什么;
(2)空盤時,閉合開關S,電路電流為0.3A,求R0的阻值;
(3)已知該彈簧壓縮的長度△l與所受壓力的關系如圖乙所示,開關S閉合后,在托盤中放入重為20N的物體時,求R接入電路的阻值。
52.創新科技節上,大家都驚嘆于小鐘設計的“電子秤”。圖甲是其原理示意圖,閉合開關S,將物體放于托盤上,量程為0~3V的電子式電壓表經“改裝”便可顯示該物體質量大小。已知水平輕質杠桿OAE可繞O點無摩擦轉動,OA、AB、BC、CD、DE間距相等;電源電壓恒為6V;滑動變阻器R2規格為“100Ω 0.02A”:壓力傳感器R1上表面能承受的最大壓力為400N,且其阻值隨所受壓力變化的圖象如圖乙所示。托盤、壓桿的質量不計,且它們均可移動到A、B、C、D、E中的某處(壓桿始終壓在R1上方中央)。圖甲中,滑片P位于R2中點,閉合開關S,確保電路安全。求:
(1)空載時電路中電流;
(2)托盤上放置25N的物體時電表示數;
(3)滑片P移至R2最下端,移動托盤、壓桿的位置,被測物體的最大質量是多少?
53.如圖所示的電路,電源電壓大小保持不變,電阻R1=30Ω,R2=15Ω,滑動變阻器R3的規格為“40Ω 0.5A”,電壓表和電流表接入電路的量程分別為0~15V和0~0.6A。求:
(1)只閉合S1,電流表的示數為0.1A,求電源電壓;
(2)同時閉合S1、S2、S3,當P置于R3中點時,求通過電流表的電流;
(3)只閉合S2,在保證電路各元件安全的前提下,求滑動變阻器R3可調節的阻值范圍。
54.實際測量中所使用的電壓表是由小量程電流計改裝而成的。如圖甲中G是滿偏電流(即小量程電流表允許通過的最大電流)Ig=3mA的電流計,其電阻Rg=10Ω,串聯一個定值電阻R0,可把它改裝為一個量程為3V的電壓表,如圖乙。改裝后的電壓表,當它兩端的電壓為3V時,通過它的電流為3mA,實際上我們可以把電壓表等效成一個定值電阻。
(1)求電壓表的等效電阻;
(2)求串聯電阻R0的阻值;
(3)用改裝后的電壓表測量定值電阻Rx的阻值,電路圖如圖丙所示。閉合開關,移動滑片,當電壓表示數為2.4V時,電流表示數為0.2A,求通過電阻Rx的電流。
55.如圖所示電路,電源電壓恒定,R1、R2為定值電阻,R2=5Ω,R3為滑動變阻器,最大阻值就用R3表示。當滑片位于a端時,電壓表V1、V2的示數分別為U1、U2,當滑片位于b端時,電流表的示數為0.2A,電壓表V1、V2的示數分別為U1'、U2'。已知:U1:U2=1:1,U1':U2'=3:5,U1':U1=2:3。求:
(1)請分析判斷a端在R3的最左端還是最右端;
(2)計算R1和R3的比值;
(3)計算電源電壓的數值。
題型
選擇題
填空題
作圖題
實驗題
計算題
總計
題數
30
10
0
0
15
55

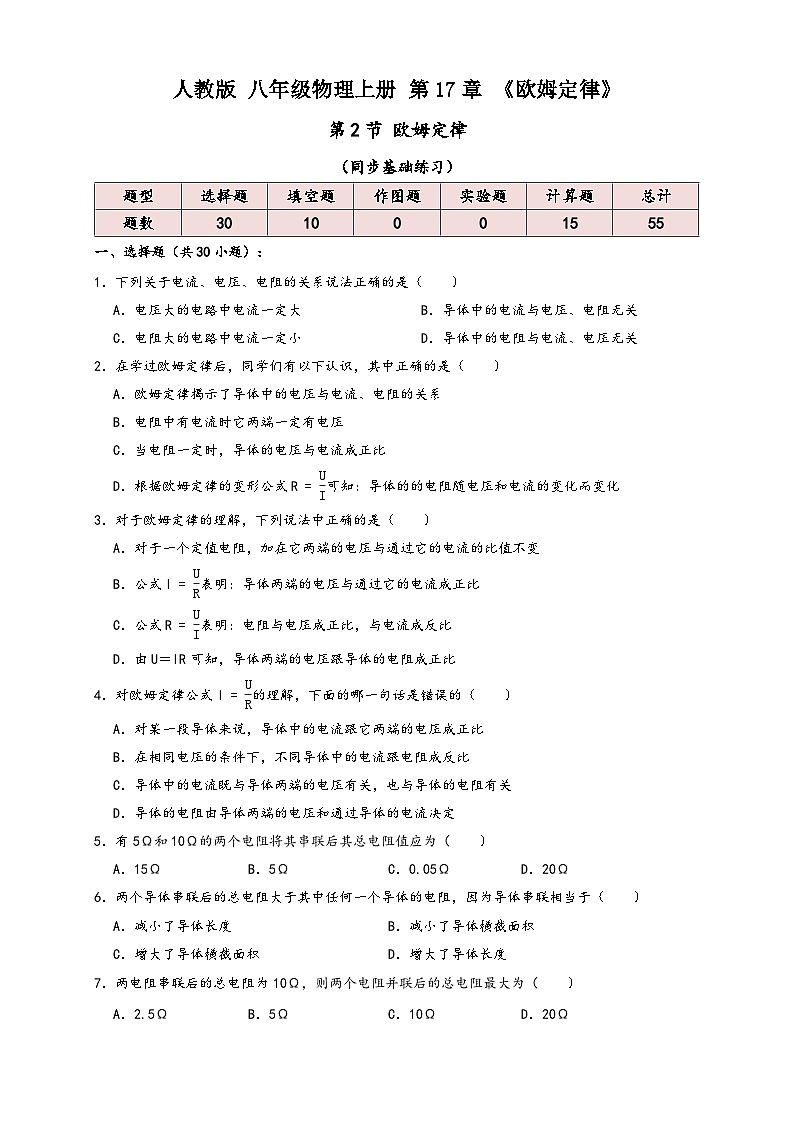

人教版 八年級物理上冊 第17章 《歐姆定律》
第2節 歐姆定律
(同步基礎練習)
一、選擇題(共30小題):
1.下列關于電流、電壓、電阻的關系說法正確的是( )
A.電壓大的電路中電流一定大
B.導體中的電流與電壓、電阻無關
C.電阻大的電路中電流一定小
D.導體中的電阻與電流、電壓無關
【答案】D
【解析】解:A、只有在電阻一定時,電壓大的電路中電流才一定大,故A錯誤;
B、導體中的電流與電壓、電阻都有關系,故B錯誤;
C、只有在電壓一定時,電阻大的電路中電流才一定小,故C錯誤;
D、導體電阻由導體材料、長度、橫截面積決定,與導體的電壓與電流無關,故D正確。
故選:D。
2.在學過歐姆定律后,同學們有以下認識,其中正確的是( )
A.歐姆定律揭示了導體中的電壓與電流、電阻的關系
B.電阻中有電流時它兩端一定有電壓
C.當電阻一定時,導體的電壓與電流成正比
D.根據歐姆定律的變形公式R=UI可知:導體的的電阻隨電壓和電流的變化而變化
【答案】B
【解析】解:A、歐姆定律研究的是電流與電壓、電阻的關系,故A錯誤;
B、根據U=IR可知,電阻中有電流時,則電阻兩端一定有電壓,故B正確;
C、根據歐姆定律知,當電阻一定時,導體中的電流與電壓成正比,故C錯誤;
D、導體的電阻由導體的材料、長度、橫截面積決定,與導體兩端的電壓與流過導體的電流無關,不能說導體的電阻隨電壓和電流的變化而變化,故D錯誤。
故選:B。
3.對于歐姆定律的理解,下列說法中正確的是( )
A.對于一個定值電阻,加在它兩端的電壓與通過它的電流的比值不變
B.公式I=UR表明:導體兩端的電壓與通過它的電流成正比
C.公式R=UI表明:電阻與電壓成正比,與電流成反比
D.由U=IR可知,導體兩端的電壓跟導體的電阻成正比
【答案】A
【解析】解:A、對于同一個定值電阻,電阻一定,導體兩端的電壓增大幾倍,通過它的電流也增大幾倍,電壓與電流的比值不變,故A正確;
B、根據公式I=UR表明:在電阻一定時,導體中的電流與導體兩端的電壓成正比,故B錯誤;
C、電阻是導體本身的一種性質,只與導體的材料、長度、橫截面積和溫度有關,與兩端的電壓和通過的電流無關,公式R=UI只是計算電阻的一種方法,故C錯誤;
D、由U=IR可知,在電流不變的情況下,導體兩端的電壓跟導體的電阻成正比,故D錯誤。
故選:A。
4.對歐姆定律公式I=UR的理解,下面的哪一句話是錯誤的( )
A.對某一段導體來說,導體中的電流跟它兩端的電壓成正比
B.在相同電壓的條件下,不同導體中的電流跟電阻成反比
C.導體中的電流既與導體兩端的電壓有關,也與導體的電阻有關
D.導體的電阻由導體兩端的電壓和通過導體的電流決定
【答案】D
【解析】解:A、對某一段導體來說,其電阻一定,根據歐姆定律可知,導體中的電流跟它兩端的電壓成正比,故A正確;
B、不同導體的電阻一般不同,由I=UR可知,在相同電壓的條件下,不同導體中的電流跟電阻成反比,故B正確;
C、根據歐姆定律可知,導體中的電流既與導體兩端的電壓有關,也與導體電阻有關,故C正確;
D、導體的電阻由導體的材料、長度、橫截面積以及溫度決定,與導體兩端的電壓和流過導體的電流無關,故D錯誤。
故選:D。
5.有5Ω和10Ω的兩個電阻將其串聯后其總電阻值應為( )
A.15ΩB.5ΩC.0.05ΩD.20Ω
【答案】A
【解析】解:串聯電路中的總電阻等于各串聯電阻之和,5Ω和10Ω的兩個電阻串聯時,
總電阻為:R總=R1+R2=10Ω+5Ω=15Ω,故A正確。
故選:A。
6.兩個導體串聯后的總電阻大于其中任何一個導體的電阻,因?yàn)閷?dǎo)體串聯相當于( )
A.減小了導體長度B.減小了導體橫截面積
C.增大了導體橫截面積D.增大了導體長度
【答案】D
【解析】解:導體串聯后相當于增大了導體的長度,所以導體總電阻增大,且大于其中任何一個導體的電阻。
故選:D。
7.兩電阻串聯后的總電阻為10Ω,則兩個電阻并聯后的總電阻最大為( )
A.2.5ΩB.5ΩC.10ΩD.20Ω
【答案】A
【解析】解:設兩個電阻分別為R1和R2,兩個電阻串聯后的總電阻為R串=R1+R2=10Ω,
并聯電路總電阻的倒數等于各并聯電阻的倒數之和,1R并=1R1+1R2,
則R并=R1R2R1+R2=R1(10Ω?R1)10=?110(R12?10R1)=?110(R1?5)2+2.5,
因?yàn)?110<0,
所以,根據二次函數圖象可知,當R1=5Ω時,R并的值最大,
則R并=2.5Ω。
故選:A。
8.現有定值電阻R1、R2,且R1<R2,以四種方式接入甲、乙、丙、丁電路,如圖所示,四個電路的總電阻從小到大排序正確的是( )
A.R甲<R乙<R丙<R丁
B.R甲<R乙<R丁<R丙
C.R丙<R甲<R乙<R丁
D.R?。糝甲<R乙<R丙
【答案】D
【解析】解:因?yàn)閮呻娮璨⒙?lián)時阻值最小,總電阻要小于其中的任何一個電阻;串聯時阻值最大,要大于其中的任何一個電阻;且R1<R2,所以電路的總電阻由大到小的順序是:R并<R1<R2<R串;即:R?。糝甲<R乙<R丙。
故選:D。
9.電阻R1、R2阻值之比為2:3,并聯在如圖所示的電路中,則通過電阻R1的電流與干路電流之比為( )
A.3:2
B.2:3
C.5:3
D.3:5
【答案】D
【解析】解:由電路圖可知,兩個電阻并聯,且并聯電路兩端的電壓相等,所以由I=UR可得,通過電阻R1和R2的電流之比:I1I2=UR1UR2=R2R1=32,
因并聯電路中,干路電流等于各支路電流之和,即I1:I=I1:(I1+I2)=3:(3+2)3:5。
故選:D。
10.將標有“20Ω 1A”和“10Ω 1.5A”字樣的兩定值電阻并聯起來接在某一電路中。在確保電阻安全的前提下,該電路干路電流最大為( )
A.2.5AB.2.25AC.3AD.0.5A
【答案】B
【解析】解:由I=UR可得,兩電阻兩端允許所加的最大電壓:U1=I1R1=1A×20Ω=20V,U2=I2R2=1.5A×10Ω=15V,
因并聯電路中各支路兩端的電壓相等,所以,兩只電阻并聯時,電路中的最大電壓U=U2=15V,
此時通過R2的電流為1.5A,通過R1的電流:I1=UR1=15V20Ω=0.75A,
因并聯電路中干路電流等于各支路電流之和,所以,干路最大電流:I=I1+I2=0.75A+1.5A=2.25A。
故選:B。
11.把一根電阻為R的均勻電阻絲彎折成一個等邊三角形abc,如圖所示,圖中d為底邊ab的中心。如果cd兩端的電阻R1為9歐姆,則ab兩端的電阻R2的阻值是( )
A.36歐姆
B.12歐姆
C.8歐姆
D.0歐姆
【答案】C
【解析】解:把一根電阻為R的均勻電阻絲彎折成一個等邊三角形abc,
所以,Rab=Rac=Rbc=R3,d為底邊ab的中心,Rad=Rbd=R6,
cd兩端的電阻R1為Rac與Rad串聯、Rbc與Rbd串聯,然后并聯的總電阻,
Rac與Rad串聯的總電阻為R3+R6=R2、Rbc與Rbd串聯的總電阻也是R2,
所以,R1=R2×R2R2+R2=R4=9Ω.所以,R=36Ω。
所以,Rab=Rac=Rbc=R3=12Ω。
ab兩端的電阻R2的阻值是Rac與Rbc串聯,再與Rab并聯后的總電阻,
Rac與Rbc串聯的總電阻是:24Ω,
所以,R2=24Ω×12Ω24Ω+12Ω=8Ω。
故選:C。
12.如圖甲所示,電源電壓恒定,R0為定值電阻。將滑動變阻器的滑片從a端滑到b端的過程中,電壓表示數U與電流表示數I間的關系圖象如圖乙所示。定值電阻R0的阻值是10Ω,下列說法正確的是( )
A.電源電壓為8V
B.當滑片到a點,電流為1.2A
C.變阻器的最大值為5Ω
D.變阻器的最大值為20Ω
【答案】D
【解析】解:當滑片位于b端時,電路為R0的簡單電路,電路中的電流最大,
由圖乙可知,電路中的最大電流I大=1.2A,
則電源的電壓:U=I大R0=1.2A×10Ω=12V,故A錯誤;
當滑片位于a端時,R0與R串聯,電流表測電路中的電流,電壓表測R兩端的電壓,此時電路中的電流最小,
由圖乙可知,電路中的電流I?。?.4A,UR=8.0V,
由I=UR可得,滑動變阻器的最大阻值:R=URI小=Ω,故BC錯誤,D正確。
故選:D。
13.在如圖所示的電路中.電源電壓保持不變,開關S閉合前,電流表A1、A2的示數比為5:3,開關S閉合后,兩電流表的示數比為3:2,下列判斷正確的是( )
A.R1:R2:R3=5:3:2B.R1:R2:R3=2:3:2
C.R1:R2:R3=2:3:1D.R1:R2:R3=3:2:6
【答案】D
【解析】解:由電路圖可知,開關閉合前,電阻R1與R2并聯,電流表A1測通過電阻R1與R2的電流,電流表A2測通過電阻R2的電流;
已知電流表A1、A2的示數比為5:3,
因并聯電路中干路電流等于各支路電流之和,所以I1:I2=(5﹣3):3=2:3﹣﹣﹣﹣﹣﹣①
開關閉合后,三個電阻并聯,電流表A1測干路電流,電流表A2測通過電阻R2、R3的電流;
已知兩電流表的示數比為3:2,且并聯電路中各支路互不影響,干路電流等于各支路電流之和,所以(I1+I2+I3):(I2+I3)=3:2﹣﹣﹣﹣﹣﹣﹣②
聯立①②可得:I1:I2:I3=2:3:1,
因并聯電路中各支路兩端電壓相等,所以由I=UR可知,電阻R1、R2、R3之比為R1:R2:R3=UI1:UI2:UI3=12:13:1=3:2:6。
故選:D。
14.圖1所示電路,閉合開關S后,將滑動變阻器的滑片P從一端滑到另一端,R1、R2的U﹣I關系圖像如圖2所示;在上述過程中,滑片P從任意一點滑動到另外一點時,電流表A的示數變化量為ΔI,電壓表V1、V2的示數變化量分別為ΔU1、ΔU2,則下列說法正確的是( )
A.R1的阻值為70ΩB.電源電壓是16V
C.R2的最大值為20ΩD.ΔU1ΔI=ΔU2ΔI總成立
【答案】D
【解析】解:A、此電路是R1、R2的串聯電路,V1表測R1電壓,V2表測R2電壓,
當變阻器R2的電阻變小時,電路中電流變大,因?yàn)閁1=IR1,R1不變,所以U1變大,
所以,U1﹣I是斜向上的直線,R1=U1I1=4V0.2A=20Ω,故A錯誤;
B、電源電壓U=U1+U2=4V+14V=18V,故B錯誤;
C、根據串聯電路電壓特點知,U2=U﹣U1,
當U1變大時,U2即變小,U2﹣I是斜向下的直線,
當電路中電流最小為I1=0.2A時,變阻器R2的阻值為最大,
所以,R2最大=U2I1=14V0.2A=70Ω,故C錯誤;
D、因?yàn)?,U1+U2=U,所以,U1增大,U2就減小,且U1增大多少,U2就減小多少,
即:ΔU2=ΔU1,所以,ΔU2ΔI=ΔU1ΔI,故D正確。
故選:D。
15.如圖所示,電源兩端電壓為3V,R1=5Ω。閉合開關S,電流表示數為0.1A,下列說法正確的是( )
A.通過R1的電流為0.6A
B.R2的電阻為25Ω
C.R2兩端的電壓為3V
D.R1兩端的電壓為2.5V
【答案】B
【解析】解:由圖可知,R1、R2串聯,電流表測量電路中的電流;
A、根據串聯電路的電流特點可知,串聯電路中電流處處相等,所以通過R1的電流I1=I2=I=0.1A,故A錯誤;
BCD、根據歐姆定律可知,R1兩端的電壓U1=I1R1=0.1A×5Ω=0.5V;
根據串聯電路的電壓特點可知,R2兩端的電壓U2=U﹣U1=3V﹣0.5V=2.5V;
根據歐姆定律可知,R2的阻值R2=U2I2=Ω,故B正確、CD錯誤。
故選:B。
16.在如圖所示的電路中,電阻Rl標有“6Ω 1A”,R2標有“3Ω 1.2A”,電流表Al、A2的量程均為0~3A,電壓表的量程0~15V。閉合開關S后,為保證Rl、R2均不損壞,則允許的最大電源電壓和此時通過電流表A1的電流分別為( )
A.9.6V,1A
B.6V,1A
C.3.6V,2.2A
D.3.6V,1.8A
【答案】D
【解析】解:開關閉合后,兩電阻并聯,電壓表測電源的電壓,電流表A1測干路電流,電流表A2測通過電阻R2的電流,
(1)標有“6Ω 1A”,R2標有“3Ω 1.2A”,
根據歐姆定律可得:電阻R1兩端允許的最大電壓為U1=I1R1=1A×6Ω=6V,
電阻R2兩端允許的最大電壓為U2=I2R2=1.2A×3Ω=3.6V,
由并聯電路,各支路兩端的電壓相等,且6V>3.6V,
為了保護電阻R2,電源電壓不能超過3.6V;
(2)此時通過電阻R1的電流為:I1=UR1=3.6V6Ω=0.6A,
因并聯電路中干路電流等于各支路電流之和,
故干路電流表A1的示數I=I1+I2=0.6A+1.2A=1.8A。
故選:D。
17.如右圖所示,R1=10Ω,電流表A1示數為0.5A,電源電壓為10V不變。下列敘述正確的是( )
A.R1和R2串聯
B.R2阻值為10Ω
C.R1兩端電壓為5V
D.通過R1的電流為1 A
【答案】D
【解析】解:由電路圖可知,R1與R2并聯,電流表A1測R2支路的電流,電流表A測干路電流,故A錯誤;
因并聯電路中各支路兩端的電壓相等,
所以,R1兩端電壓:U1=U2=U=10V,故C錯誤;
由I=UR可得,R2阻值為:R2=U2I2=10V0.5A=20Ω,故B錯誤;
通過R1的電流為:I1=U1R1=10V10Ω=1A,故D正確.
故選:D。
18.將阻值不同的電阻R1、R2按甲圖所示電路連接,閉合開關S后,電流表示數為0.4A;保持電源電壓不變,再將電阻R1、R2按乙圖所示電路進行改接,閉合開關S后,關于電流表的示數,下列說法中正確的是( )
A.一定大于1.6A
B.一定小于0.4A
C.一定大于0.4A,但小于0.8A
D.一定大于0.8A,但小于1.6A
【答案】A
【解析】解:由圖甲可知,該電路為串聯電路,此時電路中的電流為0.4A;
因串聯電路的總電阻等于各分電阻之和,所以總電阻為:R串=R1+R2;
由圖乙可知,該電路為并聯電路,根據并聯電路的電阻關系可知,若電阻R1、R2的阻值相等時,總電阻是最大的,電路中的電流是最小的,此時的總電阻為:R并=R12或R并=R22;
R串:R并=(R1+R2):R12=4:1,由于電源電壓相同,根據I=UR可知,并聯電路的總電流是串聯電路總電流的4倍,即電流表示數為1.6A;
根據題意可知,電阻R1、R2的阻值不同,根據并聯電路的電阻特點可知,此時并聯電路的總電阻相對于電阻R1、R2的阻值相等時的總電阻是變小的,根據歐姆定律可知,電流會變大,即電流表示數會大于1.6A。
故選:A。
19.如圖所示,甲圖是燈泡L和定值電阻R的I﹣U圖象,將L和R先后以乙圖和丙圖兩種方式連在同一電源上,若乙圖中U1:U2=m,丙圖中I1:I2=n,則下述正確的是( )
A.m=nB.mn<1C.mn=1D.mn>1
【答案】B
【解析】解:由圖乙知,燈泡與電阻串聯,所以通過它們的電流相同,
由I=UR可知,當電流相同時,電壓與電阻成正比,所以:U1U2=RL乙R=m,
由圖丙知,燈泡與電阻并聯,各支路兩端的電壓相同,
當電壓相同時,電流與電阻成反比,所以:I1I2=RRL丙=n,則RL丙R=1n,
由圖象甲可知,燈絲的實際功率隨電壓的增大而增大,燈絲的溫度也隨之升高,其電阻增大,而乙圖中燈泡兩端電壓比丙圖中小,即:U1<U,所以RL乙<RL丙,
所以:RL乙R<RL丙R,則m<1n,即mn<1,故B正確,CD錯誤;
由圖象可知,在電流相同時,燈泡的電壓較大,即U1>U2,則U1:U2=m>1,
由前面的解答可知1<m<1n,則可得n<1,
比較可知m>n,故A錯誤。
故選:B。
20.如圖所示,電源電壓保持不變,開關S閉合后,把滑動變阻器滑片P向左移動時,電路中電流表示數的變化情況( )
A.電流表A1示數變小,電流表A2示數變大
B.電流表A1示數變大,電流表A2示數變小
C.電流表A1示數變大,電流表A2示數變大
D.電流表A1示數變小,電流表A2示數變小
【答案】C
【解析】解:由電路圖可知,R與滑動變阻器并聯,電流表A2測通過滑動變阻器的電流,電流表A1測干路電流;
由于并聯電路中各支路互不影響,所以滑片移動時通過R的電流不變;
開關S閉合后,把滑動變阻器滑片P向左移動時,滑動變阻器接入電路中的電阻變小,滑動變阻器兩端的電壓不變,根據歐姆定律可知,通過滑動變阻器的電流變大,所以電流表A2示數變大;
根據并聯電路的電流規律可知,干路中的電流變大,所以電流表A1示數變大;
綜上所述,C正確、ABD錯誤。
故選:C。
21.如圖所示,電源電壓不變,閉合開關,當滑動變阻器滑片P向左移動時,下列判斷正確的是( )
A.A示數變大,V1示數變小,V2示數不變
B.A示數變大,V1示數變小,V2示數變大
C.A示數變小,V1示數變大,V2示數變小
D.A示數變小,V1示數變小,V2示數變大
【答案】C
【解析】解:由圖知,R1、R2串聯,電流表測電路中的電流,電壓表V1測R2兩端的電壓,電壓表V2測R1兩端的電壓;
當滑動變阻器滑片P向左移動時,變阻器接入電路的電阻變大,電路中的總電阻變大,電源電壓不變,由I=UR可知,電路中的電流變小,即電流表A的示數變?。?br>電路中電流變小,由U=IR可知,定值電阻R1兩端的電壓變小,即電壓表V2示數變?。?br>電源電壓不變,因串聯電路中電源電壓等于各用電器兩端電壓之和,所以變阻器R2兩端的電壓變大,即電壓表V1示數變大;
由此可知,ABD錯誤,C正確。
故選C。
22.如圖甲是小燈泡L和電阻R的I﹣U圖像,將小燈泡L和電阻R接入圖乙所示的電路中,只閉合開關S時電壓表的示數為1V。電源兩端電壓保持不變,下列說法中正確的是( )
A.只閉合開關S時,電阻R的阻值為5Ω
B.只閉合開關S時,通過電阻R的電流為0.2A
C.閉合開關S和S1時,電壓表的示數仍為1V
D.小燈泡L的電阻始終為5Ω
【答案】B
【解析】解:A、根據圖甲可知,通過R的電流與R兩端電壓為正比關系,因此R為定值電阻;
由圖甲可知,當電阻R兩端電壓為4V時,通過電阻的電流為0.2A,由I=UR可知,定值電阻R的阻值:R=UI=4V0.2A=20Ω,故A錯誤;
B、根據電路圖可知,只閉合開關S時,定值電阻與燈泡串聯,電壓表測量燈泡兩端電壓,
由圖甲可知,當燈泡兩端電壓為1V時,通過燈泡的電流為0.2A,由于串聯電流中處處電流相等,所以通過定值電阻R的電流也是0.2A,故B正確;
C、根據電路圖可知,閉合開關S和S1時,定值電阻R被短路,電路為L(zhǎng)的基本電路,電壓表測量電源電壓,而串聯電路兩端電壓等于各部分電壓之和,所以電壓表的示數大于1V,故C錯誤;
D、根據圖像甲可知,通過燈泡的電流與燈泡兩端電壓不成正比,因此燈絲的電阻是變化的,不是始終為5Ω,故D錯誤。
故選:B。
23.如圖所示,電源電壓保持不變,閉合開關S,當滑動變阻器的滑片P向左滑動時,則電壓表、電流表示數變化情況是( )
A.A1表示數變小,A表示數變小,V表示數不變
B.A1表示數變小,A表示數變大,V表示數變大
C.A1表示數變大,A表示數變小,V表示數不變
D.A1表示數變大,A表示數變大,V表示數變大
【答案】A
【解析】解:由電路圖可知,電阻R1和滑動變阻器R2并聯,A測干路電流,A1測滑動變阻器支路的電流,電壓表測電源的電壓;
電源的電壓不變,所以移動滑片時,電壓表的示數不變;
當滑片P向左移動時,變阻器接入電路的電阻變大,根據歐姆定律可知,滑動變阻器支路的電流變小,即電流表A1的示數變??;
電阻R2兩端的電壓不變,該支路的電流不變,根據并聯電路的電流特點可知,干路電流變小,即電流表A的示數變?。还蔄正確。
故選:A。
24.如圖所示,電源電壓保持不變,閉合開關S后向右移動滑片P,下分判斷正確的是( )(不考慮燈絲電阻的變化)
A.電流表的示數變大,電壓表V2的示數變大,燈泡L2變亮
B.電流表的示數變大,電壓表V1的示數不變,燈泡L1變亮
C.電流表的示數變小,電壓表V1的示數不變,燈泡L1變亮
D.電流表的示數變小,電壓表V2的示數變小,燈泡L2變亮
【答案】C
【解析】解:由電路圖可知,閉合開關S后,燈泡L1與滑動變阻器并聯后再與燈泡L2串聯,電壓表V1測電源兩端的電壓,電壓表V2測燈泡L2兩端的電壓。
因電源電壓保持不變,
所以,滑片移動時,電壓表V1的示數不變;
向右移動滑片P時,變阻器接入電路中的電阻變大,并聯部分的總電阻變大,電路的總電阻變大,
由I=UR可知,電路的總電流變小,即電流表的示數變小;
由串聯電路的分壓特點可知,并聯部分分得的電壓變大,燈泡L2兩端分得的電壓變小,即電壓表V2的示數變小,
因燈泡的亮暗取決于實際功率的大小,
所以,由P=UI可知,燈泡L2的實際功率變小,則燈泡L2變暗;
因并聯電路中各支路兩端的電壓相等,
所以,燈泡L1兩端的電壓變大,由P=UI=U2R可知,燈泡L1實際功率變大,燈泡L1變亮;
綜上所述,C正確。
故選:C。
25.如圖所示電路,電源電壓保持不變,開關S閉合后,在滑動變阻器滑片P向左移動的過程中,下列說法正確的是( )
A.電壓表V1示數變小,電壓表V2示數不變,電流表A示數變小
B.電壓表V1示數變小,電壓表V2示數變大,電壓表V1的示數與電流表A的示數之比變小
C.電壓表V2示數不變,電流表A示數變大,電壓表V1的示數與電流表A的示數之比變大
D.電壓表V1示數變小,電壓表V2示數不變,電壓表V2的示數與電流表A的示數之比變小
【答案】D
【解析】解:由圖可知,R與滑動變阻器串聯,電壓表V1測滑動變阻器兩端的電壓,電壓表V2測電源電壓,電流表測電路中的電流;
由于電源電壓不變,移動滑片時,電壓表V2示數不變;
開關S閉合后,在滑動變阻器滑片P向左移動的過程中,滑動變阻器接入電路的電阻變小,總電阻變小,根據歐姆定律可知,電路中的電流變大,電流表A示數變大;
根據U=IR可知,R兩端的電壓變大;根據串聯電路的電壓規律可知,滑動變阻器兩端的電壓變小,即電壓表V1示數變??;
電壓表V2示數不變,電流表A示數變大,電壓表V2的示數與電流表A的示數之比變?。?br>根據R=UI可知,電壓表V1的示數與電流表A的示數之比為滑動變阻器接入電路的電阻,由于滑動變阻器接入電路的電阻變小,電壓表V1的示數與電流表A的示數之比變小;
綜上所述,D正確。
故選:D。
26.題圖甲為某物理興趣小組設計的利用電路測量物體重力的儀器,電壓表V1、V2的量程均為0~15V,R0=5Ω,R=15Ω,在保證電路的安全下,彈簧的伸長與拉力均成正比。當秤盤里不放重物時,滑片P恰好在a點,閉合開關S可以得到電壓表V2的示數與電阻R的關系如乙圖。下列說法正確的是( )
A.盤內物體重力變大時,電路消耗的總功率變小
B.P在滑動過程中,電壓表V1、V2示數的差值不變
C.V1表盤不能改造成顯示重力大小的刻度
D.若秤盤由于粘上泥土質量偏大,則要保持原來的最大測量范圍,可適當增大R0的阻值
【答案】B
【解析】解:A.由圖甲可知,盤內物體重力變大彈簧伸長,指針向下移,電阻絲aP的電阻增大,且電壓表V1測量供電設備兩端電壓,電壓表V2測量R兩端的電壓;由圖乙知道,閉合開關S后,隨著電阻的變化,R兩端的電壓均勻增大,即通過電阻R的電流大小不發生變化,始終大小是5V5Ω=1A,說明此過程中,串聯電路的電流不發生變化,由P=I2R可知,電路消耗的總功率不變,故A錯誤;
B.由串聯電路的電壓特點知道,電壓表V1、V2示數的差值是R0兩端的電壓;在P滑動過程中,由圖乙知道,電壓表V2的示數增大,但通過電路的電流不變,由歐姆定律知道,R0兩端的電壓不變,即電壓表V1、V2示數的差值不變,故B正確;
C.根據題意知道,彈簧的伸長與拉力均成正比,又因?yàn)榻尤腚娐返碾娮璧拈L(zhǎng)度與彈簧的伸長相等,所以,接入電路的電阻的長度與拉力均成正比,由于彈簧受到的拉力與盤內物體重力相等,所以,接入電路的電阻的長度與盤內物體重力均成正比,設接入電路的電阻的長度與盤內物體重力成正比的關系R=kG,由串聯電路的電壓特點知道,電壓表V1的示數:U1=IR0+IR=IR0+kIG,所以,V1表盤能改造成顯示重力大小的刻度,故C錯誤;
D.由C選項分析知道,電壓表V1的示數為:U1=IR0+IR=IR0+kIG,所以,若秤盤由于粘上泥土,要保持原來的最大測量范圍,可適當減小R0的阻值,故D錯誤。
故選:B。
27.如圖為自動測定油箱內油量的裝置原理圖,電源電壓為36V,R為滑動變阻器,R0為定值電阻,電流表的量程為0~0.6A,電壓表的量程為0~36V。油箱中的油量是通過電流表或電壓表的示數反映出來的,且表的最大量程對應油箱最大油量,當油箱內的油面在最高或最低位置時,滑動變阻器的滑片P恰好能分別滑至兩端,當油面達到最低位置時,反映油量的電表示數為最大量程的16。下列說法錯誤的是( )
A.R0阻值為60Ω
B.滑動變阻器的阻值變化范圍為0~300Ω
C.當滑動變阻器的滑片P在中點時,電壓表的示數為21V
D.當滑動變阻器的滑片P在中點時,電流表的示數為0.17A
【答案】C
【解析】解:A、有圖可知:油箱內油面達到最高(或最低)位置時,滑動變阻器接入電路的阻值為零,根據I=UR可知;電流表的示數最大,由于電壓表測量滑動變阻器兩端的電壓,則電壓表為零;根據要求可知:表的最大量程對應油箱的最大油量,所以反映油量的電表是電流表;
滑動變阻器接入電路的阻值為零,電流表的示數最大,根據I=UR可知:校準電阻R0的阻值應為R0=UI=36V0.6A=60Ω,故A正確;
B、當油箱內油面達到最低位置時,滑動變阻器接入電路的阻值最大,電路的電流最??;根據反映油量的電表的最大示數為最大量程的16可知:I最小=16×0.6A=0.1A,
根據I=UR可知電路總電阻:R總=UI最小=36V0.1A=360Ω;
根據串聯電路的總電阻等于各電阻之和可知:
滑動變阻器的最大阻值為R大=R總﹣R0=360Ω﹣60Ω=300Ω;
所以滑動變阻器的阻值變化范圍為0~300Ω,故B正確;
CD、當滑動變阻器的滑片P在中點時,電路中的總電阻為:
R串=R大2+R0=300Ω2+60Ω=210Ω,
根據I=UR可知,電路中的電流為:I串=UR串=36V210Ω≈0.17A,即電流表示數為0.17A,故D正確;
此時滑動變阻器兩端的電壓為:UV=I串×R大2=0.17A×300Ω2=25.5V,即電壓表示數為25.5V,故C錯誤。
故選:C。
28.如圖所示,R1為定值電阻、R2為標有“20Ω 1A”的滑動變阻器,電源電壓保持不變。當滑片P在某位置時,電流表示數為0.2A。此時在電路中接入一個電壓表,閉合開關,電壓表示數為2V,已知電流表的量程為0~0.6A,電壓表的量程為0~3V,在保證電路安全的情況下,向某一方向移動滑片,發現電壓表示數最大變化量為1V,下列判斷正確的是( )
①若電壓表接在R1兩端且滑片向左滑動,則電源電壓可能為6V且R1=10Ω
②若電壓表接在R1兩端且滑片向右滑動,則電源電壓只能為3V且R1=10Ω
③若電壓表接在R2兩端且滑片向左滑動,則電源電壓只能為2.5V且R1=2.5Ω
④若電壓表接在R2兩端且滑片向右滑動,則電源電壓只能為6V且R1=20Ω
A.僅①③B.僅②④C.僅①②③D.①②③④
【答案】A
【解析】解:(1)閉合開關,兩電阻串聯接入電路,電流表測通過電路的電流,若電壓表接在R1兩端,則電壓表測定值電阻兩端的電壓,
根據歐姆定律可得定值電阻的阻值:R1=U1I=2V0.2A=10Ω,
①滑片向左滑動,滑動變阻器接入電路的電阻變小,根據歐姆定律可知通過電路的電流變大,則電壓表示數變大,電壓表示數最大變化量為1V,所以電壓表示數最大為2V+1V=3V,則此時通過電路的電流:I′=U1′R1=3V10Ω=0.3A,若此時滑動變阻器接入電路的電阻為10Ω,則滑動變阻器兩端的電壓:U2=I′R2=0.3A×10Ω=3V,串聯電路總電壓等于各部分電壓之和,所以電源電壓可能是:U=U1′+U2=3V+3V=6V,故①正確;
②滑片向右滑動,滑動變阻器接入電路的電阻變大,根據歐姆定律可知通過電路的電流變小,則電壓表示數變小,因電壓表示數最大變化量為1V,所以電壓表的示數最小為2V﹣1V=1V,則此時通過電路的電流:I′=U1′R1=1V10Ω=0.1A,
若此時滑動變阻器接入電路的阻值最大,則滑動變阻器兩端的最大電壓:U2=I′R2大=0.1A×20Ω=2V,因串聯電路總電壓等于各部分電壓之和,所以電源電壓的最大值:U=U1′+U2=1V+2V=3V,故②錯誤;
(2)閉合開關,兩電阻串聯接入電路,電流表測通過電路的電流,若電壓表接在R2兩端,則電壓表測滑動變阻器兩端的電壓,
根據串聯電路電壓規律結合歐姆定律可得:R1=U?U2I=U?2V0.2A??????⑤,
③滑片向左滑動,滑動變阻器接入電路的電阻變小,根據歐姆定律可知通過電路的電流變大,R2為標有“20Ω 1A”的滑動變阻器,電流表的量程為0~0.6A,電路安全,所以通過電路的最大電流為0.6A,根據串聯分壓原理可知電壓表示數變小,電壓表示數最大變化量為1V,所以電壓表示數最小為2V﹣1V=1V,
根據串聯電路電壓規律結合歐姆定律可得:R1=U?U2′I′=U?1V0.6A??????⑥,
⑤⑥聯立可得:U=2.5V,R1=2.5Ω,故③正確;
④滑片向右滑動,滑動變阻器接入電路的電阻變大,根據歐姆定律可知通過電路的電流變小,根據串聯分壓原理可知電壓表示數變大,電壓表示數最大變化量為1V,所以電壓表示數最大為2V+1V=3V,若此時滑動變阻器接入電路最大阻值,根據歐姆定律可得通過電路的電流:I′=U2′R2大=3V20Ω=0.15A,
根據串聯電路電壓規律結合歐姆定律可得:R1=U?U2′I′=U?3V0.15A??????⑦,
⑤⑦聯立可得:電源電壓可能是U=6V,R1=20Ω,故④錯誤。
故選:A。
29.如題圖所示,電源電壓保持不變,閉合開關時,滑動變阻器的滑片P從b端滑到a端,電壓表示數U與電流表示數I的變化關系如題圖所示,下列說法不正確的是( )
A.電源電壓是9V
B.定值電阻R的阻值是6Ω
C.滑動變阻器的阻值范圍是0~18Ω
D.若定值電阻R出現接觸不良時,電流表示數為0,電壓表示數為9V
【答案】C
【解析】解:ABC、當滑片P位于a端時,電路為電阻R的簡單電路,電壓表測電源的電壓,電流表測電路中的電流,
此時電路中的電流最大,由圖象可知,電路中的最大電流1.5A時,電壓表的示數為9V,即電源的電壓為9V,故A正確;
由I=UR可得,定值電阻R的阻值:R=UI=9V1.5A=6Ω,故B正確;
當滑片P位于b端時,定值電阻R與滑動變阻器的最大阻值串聯,此時電路中的電流最小,
由圖象可知,電路中的最小電流I′=0.5A,
則電路中的總電阻:R總=UI′=9V0.5A=18Ω,因串聯電路中總電阻等于各分電阻之和,
所以,滑動變阻器的最大阻值:R滑大=R總﹣R=18Ω﹣6Ω=12Ω,
所以滑動變阻器的阻值范圍是0~12Ω,故C錯誤;
D、當定值電阻R出現接觸不良時,則串聯電路斷路,電流表示數為0,此時電壓表串聯在電路中,相當于測量電源電壓,其示數為9V,故D正確。
故選:C。
30.PM2.5對人體健康危害非常嚴重,如圖所示是一款PM2.5檢測儀,其電路原理圖如圖甲所示。R1為“PM2.5傳感器”,它的電阻值與空氣中PM2.5濃度的關系圖象如圖乙所示,R2為定值電阻,阻值為60Ω,電源電壓為12V.若空氣中PM2.5的濃度達到0.2mg/m3時,則判定為空氣質量嚴重污染。以下說法正確的是( )
A.被檢測的空氣PM2.5濃度越高,電流表示數越小
B.電流表示數變小的同時,電壓表示數變大
C.電流表的示數為0.12A時,判定被檢測空氣嚴重污染
D.被檢測的空氣PM2.5濃度為0.2mg/m3時,電壓表的示數為8V
【答案】D
【解析】解:AB、由電路圖甲可知,傳感器R1和定值電阻R2串聯,電壓表測定值電阻R2兩端的電壓,電流表測電路中的電流;
由圖乙可知,當空氣中PM2.5的濃度增大時,傳感器的電阻變小,電路中的總電阻變小,
由I=UR可知,電路中的電流變大即電流表的示數變大,定值電阻R兩端的電壓變大,電壓表示數增大;
若電流表示數減小,電壓表示數也會減小,故AB錯誤;
C、由I=UR得:電路中的總電阻R=UI=12V0.12A=100Ω,
此時傳感器的阻值R1=R﹣R2=100Ω﹣60Ω=40Ω,
由圖象乙可知,此時空氣中PM2.5的濃度達為0.1mg/m3<0.2mg/m3,
所以此時被檢測空氣不是嚴重污染,故C錯誤;
D、根據圖象乙可知,被檢測空氣濃度為0.2mg/m3時,傳感器的阻值為R1=30Ω,
根據歐姆定律可知此時電流為I=UR=UR1+R2=12V30Ω+60Ω=215A,
根據歐姆定律可得:
定值電阻兩端電壓U2=IR2=215A×60Ω=8V,即為電壓表示數,故D正確。
故選:D。
二、填空題(共10小題):
31.當一個定值電阻兩端的電壓是6V時,通過它的電流是0.3A,如果該電阻兩端不加電壓,那么它的電阻是 Ω,此時通過它的電流為 A。
【答案】20;0。
【解析】解:根據I=UR可得,定值電阻的阻值:R=UI=6V0.3A=20Ω,
因?yàn)殡娮枋菍?dǎo)體本身的一種性質,與兩端的電壓和通過的電流無關,
所以,該電阻兩端不加電壓時,它的電阻仍為20Ω,
因?yàn)殡妷菏钱a(chǎn)生電流的原因,所以,當導體兩端不加電壓,則通過的電流為0A。
故答案為:20;0。
32.電流表的內阻很小,假設某個電流表的內阻只有0.01Ω,最大量程為0.6A,此電流表能承受的最高電壓值是 V;電壓表的電阻很大,當電壓一定時,通過電壓表的電流很 ,電壓表可以直接接到電源的兩端 燒毀的危險,電流表接在電源兩極或者并聯到電路中, 燒毀的危險。(最后兩空均選填“有”或“沒有”)
【答案】0.006;??;沒有;有。
【解析】解:(1)當電流表的示數最大為0.6A時,電流表承受的電壓最大,由歐姆定律得,電流表能承受的最高電壓值是:U=IR=0.6A×0.01Ω=0.006V;
(2)由I=UR得,電壓表的電阻很大,當電壓一定時,通過電壓表的電流很??;
電壓表的電阻很大,由I=UR得當電壓一定時通過電壓表電流很小,所以電壓表可以直接接到電源的兩端而沒有燒毀的危險;
電流表的電阻很小,由I=UR得若把電流表接在電源兩極或者并聯到電路中時通過電流表電流很大,電流表有燒毀的危險。
故答案為:0.006;小;沒有;有。
33.當某導體兩端電壓是4V時,通過它的電流是0.2A,則該導體的電阻是 Ω;這段導體兩端電壓為5V時,它的電流為 A,當它兩端電壓為0V時,該導體的電阻為 Ω。
【答案】20;0.25;20。
【解析】解:根據歐姆定律I=UR可得,該導體的電阻是:R=UI=4V0.2A=20Ω;
電阻是導體的特性,與其兩端的電壓和通過它的電流大小無關,
當這段導體兩端電壓為5V時,電阻不變,此時通過它的電流為:I′=U′R=5V20Ω=0.25A;
當電阻兩端電壓為0時,其電阻仍為20Ω。
故答案為:20;0.25;20。
34.如圖所示,電源電壓恒定不變,當開關閉合,將滑動變阻器的滑片P向右移動一小段距離的過程中,電壓表的示數將 ,電流表示數將 (均選填“變大”“不變”或“變小”)。
【答案】變大;變小。
【解析】解:由圖可知,該電路為串聯電路,電流表測量電路中的電流,電壓表測量滑動變阻器兩端的電壓;
將滑動變阻器的滑片P向右移動一小段距離的過程中,滑動變阻器接入電路的電阻變大,總電阻變大,根據I=UR可知,電路中的電流變小,電流表示數變?。?br>根據U=IR知小燈泡兩端電壓的變大,由串聯電路總電壓等于各用電器電壓之和知滑動變阻器兩端的電壓變小,即電壓表的示數變小。
故答案為:變大;變小。
35.小言探究?jī)蓚€(gè)電路元件的特性,在某一溫度下,電路元件A和B中的電流與其兩端電壓的關系如圖所示。則由圖可知,元件B的電阻為 Ω;將A和B并聯后接在電壓為1.0V的電源兩端,則通過A和B的總電流是 A。
【答案】10;0.3。
【解析】解:由圖像可知,元件B為定值電阻,當UB=3V時,通過的電流IB=0.3A,
由I=UR可得:RB=UBIB=3V0.3A=10Ω;
把A、B兩個元件并聯接在1V的電源上時,
因并聯電路中各支路兩端的電壓相等,所以,兩電阻兩端的電壓均為1V,
由圖像可知,此時通過兩電阻的電流分別為IA'=0.2A,IB'=0.1A,
因并聯電路中干路電流等于各支路電流之和,所以,干路電流:I'=IA'+IB'=0.2A+0.1A=0.3A。
故答案為:10;0.3。
36.如圖所示,電源兩端電壓6V保持不變,R1、R2的阻值分別為10Ω和20Ω。當S1和S2均閉合時,電壓表的示數為 V,當S1閉合,S2斷開時,電壓表的示數為 V。
【答案】6;2。
【解析】解:(1)由電路圖可知,當S1、S2均閉合時,電路為R1的簡單電路,電壓表測電源兩端的電壓,則電壓表的示數為U=6V;
(2)當S1閉合、S2斷開時,R1與R2串聯,電壓表測R1兩端的電壓,由串聯電路的特點知:
串聯電路中總電阻等于各分電阻之和,所以電路的總電阻:R=R1+R2=10Ω+20Ω=30Ω。
則電路中的電流:I=UR=6V30Ω=0.2A。
電壓表的示數:U1=IR1=0.2A×10Ω=2V。
故答案為:6;2。
37.如圖所示的電路中,電源電壓保持不變,閉合開關S,當滑片P位于最右端時,電流表的示數為I1;當滑片P位于中點時,電流表的示數為I2,電壓表的示數為7.2V。若I1:I2=5:8,則電源電壓為 V。
【答案】12。
【解析】解:由圖可知,R1、R2串聯,電壓表測量R2兩端的電壓;
滑片P位于最右端時,R2全部接入電路,此時電路中的總電阻R=R1+R2,根據歐姆定律可知,電流表的示數為I1=UR=UR1+R2;
當滑片P位于中點時,R2一半接入電路,此時電路中的總電阻R′=R1+12R2,根據歐姆定律可知,電流表的示數為I2=UR′=UR1+12R2;
則I1I2=UR1+R2UR1+12R2=R1+12R2R1+R2=58,
解得:R2=3R1;此時R2兩端的電壓U2=7.2V,
根據串聯分壓的特點可得U1U2=R112R2=R112×3R1=23,
則R1兩端的電壓U1=23U2=23×7.2V=4.8V;
根據串聯電路的電壓規律可知,電源電壓U=U1+U2=4.8V+7.2V=12V。
故答案為:12。
38.在物理興趣小組的活動中,小桂按如圖所示的電路圖連接電路,電源電壓恒定為10V,R0為滑動變阻器,R、Rx為定值電阻,且R<Rx,R=15Ω。閉合開關S前,應將R0的滑片移動至最 (選填“左”或“右”)端;閉合開關S,將滑片移至某點固定不動,當開關S1由a點切換到b點時,電壓表示數變化了0.5V,電流表示數變化了0.1A,則Rx= Ω。
【答案】右;20。
【解析】解(1)根據保護電路的要求,在開關閉合前,滑動變阻器的滑片要移到電阻最大處,故應將R0的滑片移動至最右端;
(2)由題意知:當開關S1由a點切換到b點時,電壓表示數變化了0.5V,電流表示數變化了0.1A,
因?yàn)镽<Rx,所以,電壓表示數增大了0.5V,電流表示數減小了0.1A,
又因?yàn)殡娫措妷翰蛔?,所以,滑?dòng)變阻器R0的電壓減小了0.5V;
因?yàn)榛浦聊滁c(diǎn)固定不動,所以,R0=ΔU0ΔI=Ω,
當開關S1接觸a點時:Ia=UR+R0=10V15Ω+5Ω=0.5A,
當開關S1接觸b點時:Ib=Ia﹣0.1A=0.4A,Ib=URX+R0,
即:0.4A=10VRX+5Ω,
解得:Rx=20Ω。
故答案為:右;20。
39.在測電阻的實驗中,小明發現電流表已損壞,于是他設計了如圖所示的電路來測量Rx的阻值,已知電源電壓為12V,R1的阻值為10Ω,開關閉合后,當R2的滑片位于最左端時,電壓表的示數為5V,則待測電阻Rx的阻值為 Ω。調節滑動變阻器滑片,使電壓表的示數變?yōu)?V,則R2接入電路中的阻值為 Ω。
【答案】14;16。
【解析】解:由圖可知R1、Rx、R2串聯接入電路,開關閉合后,當滑動變阻器R2的滑片P位于最左端時,R2接入電路的阻值為零,R1和Rx串聯接入電路,電壓表的示數為5V,電壓表測的是R1兩端的電壓,
Rx兩端的電壓Ux=U﹣U1=12V﹣5V=7V;
電路中電流為I=U1R1=5V10Ω=0.5A,
則待測電阻Rx的阻值為Rx=UxI=7V0.5A=14Ω,
調節滑動變阻器滑片,使電壓表的示數變?yōu)?V,R1、R2和Rx串聯接入電路中,
則此時電路中的電流為:I′=U′1R1=3V10Ω=0.3A;
此時R2兩端的電壓為Ux=I′Rx=0.3A×14Ω=4.2V,
電路的總電阻:R=UI′=12V0.3A=40Ω;
R2接入電路中的阻值:R2=U2I′=U?U1?U2I′=12V?3V?Ω。
故答案為:14;16。
40.如圖所示的電路,電源電壓保持不變,閉合開關S,變阻器滑片P從右端移到左端的整個過程中,兩電壓表的示數隨電路中電流變化的圖像如圖所示,根據圖像的信息可知: (選填“甲”或“乙”)是電壓表V1示數變化的圖像;滑動變阻器R2最大阻值為 Ω。
【答案】甲;40。
【解析】解:由a電路圖可知,兩電阻串聯接入電路,電壓表V1測定值電阻兩端的電壓,電壓表V2測滑動變阻器兩端的電壓,
當滑動變阻器的滑片P向左移動時,滑動變阻器連入電路的電阻變小,串聯電路總電阻等于各部分電阻之和,所以電路總電阻變小,根據歐姆定律可知電路中電流變大,根據U=IR可知R1兩端的電壓變大,電源電壓保持不變,串聯電路總電壓等于各部分電壓之和,所以R2兩端的電壓就要變?。唤Y(jié)合圖b可知,甲是R1的U﹣I圖象,乙是R2的U﹣I圖象。
根據串聯分壓原理可知滑動變阻器接入電路最大阻值時,滑動變阻器兩端的電壓最大,由圖b可知當U2=4V時滑動變阻器連入電路最大阻值,此時I=0.1A,
串聯電路各處電流相等,根據歐姆定律可得可得滑動變阻器的最大電阻是R=U2I=4V0.1A=40Ω。
故答案為:甲;40。
三、計算題(共15小題):
41.有一只小燈泡,它正常發光時燈絲的電阻是80Ω,正常工作時的電壓是2.4V。如果我們只有電壓為6V的電源,要使小燈泡正常工作。求:
(1)電路中的電流是多大?
(2)需要串聯一個多大的電阻?
【答案】(1)電路中的電流是0.03A;(2)需要串聯一個120Ω的電阻。
【解析】解:(1)電路中的電流:I=ULRL=2.4V80Ω=0.03A;
(2)根據串聯電路的分壓特點可知,燈泡正常發光時電阻兩端的電壓:UR=U﹣UL=6V﹣2.4V=3.6V,
串聯電阻的阻值:R=URI=Ω。
答:(1)電路中的電流是0.03A;(2)需要串聯一個120Ω的電阻。
42.如圖所示,電源電壓為9V,電阻R1的阻值為10Ω,開關閉合,電壓表的示數為3V。求:
(1)電路中的電流為多少?
(2)電阻R2的阻值為多少?
【答案】(1)電路中的電流為0.6A;(2)電阻R2的阻值為5Ω。
【解析】解:由電路圖可知,R1與R2串聯,電壓表測R2兩端的電壓;
(1)因串聯電路中總電壓等于各分電壓之和,
所以,電阻R1兩端的電壓:U1=U﹣U2=9V﹣3V=6V;
因串聯電路中各處的電流相等,則電路中的電流:I=U1R1=6V10Ω=0.6A,
(2)根據歐姆定律可得,電阻R2的阻值:R2=U2I=3V0.6A=5Ω。
答:(1)電路中的電流為0.6A;(2)電阻R2的阻值為5Ω。
43.如圖所示,電源電壓保持不變,定值電阻R1、R2的阻值分別為10Ω、40Ω。當開關S1、S2均閉合時,電流表示數為0.5A。求:
(1)電源電壓;
(2)僅閉合開關S1時,電流表的示數。
【答案】(1)電源電壓為5V;(2)電流表的示數為0.1A。
【解析】解:(1)當開關S1、S2均閉合時,只有電阻R1接入電路,電阻R2被短路,電流表測量電路中的電流,
電源電壓U=U1=I1R1=0.5A×10Ω=5 V;
(2)當僅閉合開關S1時,電阻R1、R2串聯接入電路,電流表測量電路中的電流,
電路中的總電阻R總=R1+R2=10Ω+40Ω=50Ω,
電路中的電流I=U總R總=5V50Ω=0.1A,即電流表的示數為0.1A。
答:(1)電源電壓為5V;(2)電流表的示數為0.1A。
44.如圖甲所示電路,電源電壓保持不變,R1是定值電阻,R2是滑動變阻器,閉合開關S,滑動變阻器滑片P從a端移動到b端的整個過程中,電流表示數I與電壓表示數U的關系圖像如圖乙所示。求:
(1)電阻R1的阻值;
(2)當電流表示數為0.2A時,滑動變阻器R2接入電路中的阻值。
【答案】(1)電阻R1的阻值為20Ω;
(2)當電流表示數為0.2A時,滑動變阻器R2接入電路中的阻值為10Ω。
【解析】解:(1)由電路圖可知,定值電阻R1與滑動變阻器R2串聯,電壓表測R1兩端的電壓,電流表測電路中的電流。
當滑片位于b端時,電路為R1的簡單電路,電壓表測電源電壓,此時電路中的電流最大,
由圖象可知,電源電壓U=6V,此時R1兩端的電壓U1=U=6V,電路中的電流I1=0.3A;
由歐姆定律可得:R1=U1I1=6V0.3A=20Ω;
(2)由圖象可知,當電路中的電流I2=0.2A時,此時R1兩端的電壓U1'=4V,
由串聯電路電壓規律可知,滑動變阻器兩端電壓為:U2'=U﹣U1'=6V﹣4V=2V,
此時滑動變阻器R2接入電路中的阻值為:R2=U2′I2=2V0.2A=10Ω。
答:(1)電阻R1的阻值為20Ω;
(2)當電流表示數為0.2A時,滑動變阻器R2接入電路中的阻值為10Ω。
45.在如圖所示的電路中,電源電壓保持不變,電阻R1的阻值為30Ω,閉合開關S1,斷開開關S2,電流表A1的示數為0.3A;閉合開關S1和S2,電流表A2的示數為1.2A。求:
(1)電源電壓U;
(2)電阻R2的阻值。
【答案】(1)電源電壓U為9V;(2)電阻R2的阻值為10Ω。
【解析】解:(1)閉合開關S1,斷開開關S2,電路中只有R1工作,
電流表A1的示數即為通過R1的電流,即I1=0.3A,
由I=UR可知,電源電壓U=U1=I1R1=0.3A×30Ω=9V;
(2)閉合開關S1和S2,R1、R2并聯,
電流表A1測量通過R1的電流I1=0.3A,電流表A2測量干路電流I=1.2A,
根據并聯電路特點可知,R2兩端的電壓U2=U=9V,通過R2的電流I2=I﹣I1=1.2A﹣0.3A=0.9A,
由I=UR可知,電阻R2的阻值R2=U2I2=9V0.9A=10Ω。
答:(1)電源電壓U為9V;(2)電阻R2的阻值為10Ω。
46.如圖所示的電路中,電源電壓保持不變。電阻R1的阻值為10Ω,只閉合開關S1,電流表A1的示數為0.3A。求:
(1)電源電壓;
(2)再閉合開關S2,電流表A2的示數變化了0.1A,電阻R2的阻值。
【答案】(1)電源電壓為3V;(2)電阻R2的阻值為30Ω。
【解析】解:(1)只閉合開關S1,電路為R1的簡單電路,電流表A1測量通過R1的電流,
電源電壓:U=U1=I1R1=0.3A×10Ω=3V;
(2)再閉合開關S2,電阻R2和電阻R1并聯,電流表A2的示數變化了0.1A,即干路上的電流增大了0.1A,由于R1兩端電壓仍為電源電壓,所以通過R1的電流I1保持不變,
所以通過R2的電流等于干路中電流的增加量,即:I2=ΔI=0.1A,
R2的阻值為:R2=UI2=3V0.1A=30Ω。
答:(1)電源電壓為3V;(2)電阻R2的阻值為30Ω。
47.如圖所示是一個電流表、電壓表兩用表的電路,電流計G的量程Ig=100mA,內阻Rg=10Ω,電阻R1=2Ω,R2=100Ω,S為單刀雙擲開關。
(1)當s接到a時,電流計改裝結果是什么表?其量程是多少?
(2)當s接到b時,電流計改裝結果是什么表?其量程是多少?
【答案】(1)當S開關接到a時,電流計改裝成電流表,其量程是0.6A;
(2)當S開關接到b時,電流計改裝成電壓表,其量程是61V。
【解析】解:(1)S接a時,電流計G與R1并聯,電阻較小,改裝成電流表,
已知電流計G的量程Ig=100mA=0.1A,內阻Rg=10Ω,
根據歐姆定律可得,電流表G指針滿偏,電路兩端的電壓為:U=Ug=IgRg=0.1A×10Ω=1V;
通過電阻R1的電流:I1=UR1=1V2Ω=0.5A,
干路電流為:I=I1+Ig=0.5A+0.1A=0.6A;
改裝成的電流表量程是0.6A;
(2)當S接b時,電流計G與R1并聯后再與R2串聯,電阻較大,改裝成電壓表,
電流計G指針滿偏時,電流計G與R1并聯的電壓不變,即U=Ug=1V,
并聯電路的干路電流:I=0.6A,
根據I=UR可得R2兩端的電壓:U2=IR2=0.6A×100Ω=60V,
電路兩端的最大總電壓:U總=U+U2=1V+60V=61V;
改裝成的電壓表量程為61V。
答:(1)當S開關接到a時,電流計改裝成電流表,其量程是0.6A;
(2)當S開關接到b時,電流計改裝成電壓表,其量程是61V。
48.如圖所示,電阻R2的阻值為20Ω,當只閉合開關S1、S2時,電流表示數為0.3A;當只閉合開關S2時,電流表示數為0.2A:當只閉合開關S3時,電流表示數為0.1A。求:
(1)電源電壓;
(2)電阻R1的阻值;
(3)開關均閉合時電流表的示數。
【答案】(1)電源電壓為6V;(2)電阻R1的阻值為10Ω;
(3)開關均閉合時電流表的示數為0.42A。
【解析】解:(1)只閉合開關S1、S2時,只有R2接入電路中,根據歐姆定律可知,電源電壓為:U=I1R2=0.3A×20Ω=6V;①
(2)當只閉合開關S2時,R1、R2串聯接入電路中,根據歐姆定律可知:U=I2(R1+R2),即:6V=0.2A×(R1+20Ω),解得:R1=10Ω;
(3)當只閉合開關S3時,R1、R3串聯接入電路中,根據歐姆定律可知:U=I3(R1+R3),即:6V=0.1A×(10Ω+R3),解得:R3=50Ω;
開關都閉合時,R2、R3串聯接入電路中,電流表測量干路中的電流,根據歐姆定律和并聯電路中的電流規律可知,電流表示數為:
I=UR2+UR3=6V20Ω+6V50Ω=0.42A。
答:(1)電源電壓為6V;(2)電阻R1的阻值為10Ω;
(3)開關均閉合時電流表的示數為0.42A。
49.如圖所示,電源電壓保持不變,定值電阻R1規格為“*Ω 0.5A”,電流表量程為0~0.6A,電壓表量程為0~3V,定值電阻R2的阻值為12Ω,滑動變阻器R3的規格為“20Ω 1A”。閉合S和S2、斷開S1,電流表示數為0.3A,電壓表示數為2.4V;閉合S和S1、斷開S2,調節滑動變阻器R3使其接入電路的電阻為7Ω時,電壓表示數為2.8V。
(1)求電源電壓;
(2)求定值電阻R1的阻值;
(3)閉合S和S1、斷開S2,在保障電路安全的前提下,求滑動變阻器接入電路的阻值最小值。
【答案】(1)電源電壓為6V;(2)定值電阻R1的阻值為8Ω;
(3)滑動變阻器接入電路的阻值最小值為4Ω。
【解析】解:(1)當閉合S和S2、斷開S1時,R3與R2串聯,電壓表測R3兩端的電壓,電流表測電路中的電流,
由I=UR可得,R2兩端的電壓為:U2=IR2=0.3A×12Ω=3.6V,
由串聯電路電壓規律可知,電源的電壓:U=U2+U3=3.6V+2.4V=6V。
(2)當閉合S和S1、斷開S2,R3與R1串聯,電壓表測R3兩端的電壓,電流表測電路中的電流,
調節滑動變阻器R3使其接入電路的電阻為7Ω,電壓表示數為2.8V時,
電路的電流為:I′=U3′R3=2.8V7Ω=0.4A;
此時R1兩端的電壓為:U1=U﹣U3′=6V﹣2.8V=3.2V;
定值電阻R1的阻值:R1=U1I′=Ω。
(3)閉合S和S1、斷開S2,R3與R1串聯,電壓表測R3兩端的電壓,電流表測電路中的電流,
電流表量程0~0.6A,滑動變阻器R3的規格為“20Ω 1A”,R1標有“0.5A”的字樣,則電路中的電流最大為0.5A,此時滑動變阻器接入電路中的電阻最小,
由I=UR可得,電路最小電阻:R最小=UI最大=6V0.5A=12Ω,
根據串聯電路的總電阻等于各分電阻之和可知:滑動變阻器接入電路中的最小阻值為:
R3最?。絉最小﹣R1=12Ω﹣8Ω=4Ω。
答:(1)電源電壓為6V;(2)定值電阻R1的阻值為8Ω;
(3)滑動變阻器接入電路的阻值最小值為4Ω。
50.如圖甲所示的電路,電源電壓U保持不變,R1=20Ω,R2為滑動變阻器,圖乙為R3的I﹣U圖象。當S1閉合,S2斷開時,若滑動變阻器的滑片P在a端,電流表示數為0.6A;若滑動變阻器的滑片P在b端,電壓表示數為8V。求:
(1)R3的阻值;
(2)電源電壓U;
(3)滑動變阻器R2的最大阻值;
(4)當S1、S2均閉合,滑動變阻器的滑片P從a端移到b端時,電流表的示數變化范圍。
【答案】(1)R3的阻值為20Ω;(2)電源電壓為12V;(3)滑動變阻器R2的最大阻值為40Ω
(4)滑動變阻器的滑片P從a端移到b端時,電流表的示數變化范圍是1.2A~0.8A。
【解析】解:(1)由圖乙可知,當R3兩端的電壓U0=6V時,通過的電流I0=0.3A,
則根據I=UR可得R3的阻值:R3=U0I0=6V0.3A=20Ω;
(2)當S1閉合,S2斷開時,滑片P在a端,電路為R1的簡單電路,電流表測電路中的電流,
由I=UR可得,電源電壓:U=IaR1=0.6A×20Ω=12V;
(3)當S1閉合,S2斷開時,滑片P在b端,R1與R2的最大阻值串聯,電壓表測R2兩端的電壓,電流表測電路中的電流,
因串聯電路中總電壓等于各分電壓之和,
所以,R1兩端的電壓:U1=U﹣U2=12V﹣8V=4V,
因串聯電路中各處的電流相等,
所以,電路中的電流:Ib=U1R1=4V20Ω=0.2A,
則:R2=U2Ib=8V0.2A=40Ω;
(4)當S1、S2均閉合,R1、R2串聯后與R3并聯,電流表測干路電流,
當滑片P在a端時,R2連入電路的電阻為0Ω,R1與R3并聯,此時電流表示數最大,
為:I最大=I1+I3=UR1+UR3=12V20Ω+12V20Ω=1.2A;
當滑片P在b端時,R2連入電路的電阻最大,此時電流表示數最小,
為:I最?。絀12+I3=UR1+R2+UR3=12V20Ω+40Ω+12V20Ω=0.8A;
所以,滑動變阻器的滑片P從a端移到b端時,電流表的示數變化范圍是1.2A~0.8A。
答:(1)R3的阻值為20Ω;(2)電源電壓為12V;(3)滑動變阻器R2的最大阻值為40Ω
(4)滑動變阻器的滑片P從a端移到b端時,電流表的示數變化范圍是1.2A~0.8A。
51.如圖甲所示是某電子秤原理圖。托盤與彈簧相連,滑片P固定在彈簧上并能隨彈簧的伸縮上下滑動,R是一根長L0=10cm的均勻電阻絲。空盤時,滑片P位于R的最上端,稱量最大值時,滑片P位于R的最下端,R的最大阻值Rm=40Ω,電源電壓恒為3V。請完成以下問題解答:
(1)圖甲中的“質量表”用什么表改裝;R0在電路中的作用是什么;
(2)空盤時,閉合開關S,電路電流為0.3A,求R0的阻值;
(3)已知該彈簧壓縮的長度△l與所受壓力的關系如圖乙所示,開關S閉合后,在托盤中放入重為20N的物體時,求R接入電路的阻值。
【答案】(1)圖甲中的“質量表”用電流表改裝;R0在電路中的作用是保護電路;
(2)空盤時,閉合開關S,電路電流為0.3A,R0的阻值為10Ω;
(3)開關S閉合后,在托盤中放入重為20N的物體時,R接入電路的阻值為16Ω。
【解析】解:(1)由甲圖可知,質量表串聯在電路中,所以是由電流表改裝的;
由圖知,空盤時,電路為R0的簡單電路,可以防止滑片引起的短路,從而起到保護電路的作用;
(2)空盤時,閉合開關S,電路為R0的簡單電路,
由歐姆定律可得:R0=UI=3V0.3A=10Ω;
(3)當稱量物體重為20N時,即彈簧受到的壓力為20N,由圖像乙可知,彈簧被壓縮的長度為△L1=4cm,
因R是一根長L0=10cm的均勻電阻絲,R的最大阻值為Rm=40Ω。
△L1對應的電阻值為R1=△L1L0×Rm=4cm10cm×40Ω=16Ω,
即此時R接入電路的阻值為16Ω。
答:(1)圖甲中的“質量表”用電流表改裝;R0在電路中的作用是保護電路;
(2)空盤時,閉合開關S,電路電流為0.3A,R0的阻值為10Ω;
(3)開關S閉合后,在托盤中放入重為20N的物體時,R接入電路的阻值為16Ω。
52.創新科技節上,大家都驚嘆于小鐘設計的“電子秤”。圖甲是其原理示意圖,閉合開關S,將物體放于托盤上,量程為0~3V的電子式電壓表經“改裝”便可顯示該物體質量大小。已知水平輕質杠桿OAE可繞O點無摩擦轉動,OA、AB、BC、CD、DE間距相等;電源電壓恒為6V;滑動變阻器R2規格為“100Ω 0.02A”:壓力傳感器R1上表面能承受的最大壓力為400N,且其阻值隨所受壓力變化的圖象如圖乙所示。托盤、壓桿的質量不計,且它們均可移動到A、B、C、D、E中的某處(壓桿始終壓在R1上方中央)。圖甲中,滑片P位于R2中點,閉合開關S,確保電路安全。求:
(1)空載時電路中電流;
(2)托盤上放置25N的物體時電表示數;
(3)滑片P移至R2最下端,移動托盤、壓桿的位置,被測物體的最大質量是多少?
【答案】(1)空載時電路中電流為0.012A;(2)托盤上放置25N的物體時電表示數為0.75V;
(3)滑片P移至R2最下端,移動托盤、壓桿的位置,被測物體的最大質量是125kg。
【解析】解:由圖甲可知,滑動變阻器R2與壓敏電阻R1串聯接入電路,電壓表測量滑動變阻器R2兩端的電壓;
(1)托盤上沒放物時F=0N,從圖乙可知R1=450Ω;滑片P位于R2中點,故滑動變阻器接入電路的阻值R2=50Ω,
此時電路中的總電阻R總=R1+R2=450Ω+50Ω=500Ω,
電路中的電流為I=UR總=6V500Ω=0.012A;
(2)由OA、AB、BC、CD、DE間距相等,得OA:OD=1:4,由杠桿平衡條件得:G×OD=F×OA
壓敏電阻R1處的壓力為F=G×ODOA=25N×41=100N,
由圖乙可知當F=100N時,R1的阻值是350Ω,此時電路中的總電阻為R總′=R1′+R2=350Ω+50Ω=400Ω,
電路中的電流為I′=UR總′=6V400Ω=0.015A,通過滑動變阻器R2的電流I2=I′=0.015A
滑動變阻器R2兩端的電壓為U2=I2R2=0.015A×50Ω=0.75V
(3)滑片P移至R2最下端,滑動變阻器R2接入電路的阻值為100Ω,由電壓表量程可知,電壓表最大示數為3V,此時電路中電流為I″=U2maxR2max=3V100Ω=0.03A,
此電流超過了滑動變阻器允許的最大電流0.02A,所以電路中最大電流為0.02A,
所以壓敏電阻R1的最小阻值R1min=R總″﹣R2max=UImax?R2max=6V0.02A?100Ω=200Ω,
由圖乙可知,當壓敏電阻R1的阻值為200Ω時,壓力傳感器受到的壓力為250N,由杠桿平衡條件得Gmax×L1=Fmax×L2,
將托盤移到A點,壓桿移到E點時,此時OA:OE=1:5,托盤上可測物體的重力最大,托盤上物體的最大重力Gmax=Fmax×OEOA=250N×51=1250N,
被測物體的最大質量mmax=Gmaxg=1250N10N/kg=125kg。
答:(1)空載時電路中電流為0.012A;(2)托盤上放置25N的物體時電表示數為0.75V;
(3)滑片P移至R2最下端,移動托盤、壓桿的位置,被測物體的最大質量是125kg。
53.如圖所示的電路,電源電壓大小保持不變,電阻R1=30Ω,R2=15Ω,滑動變阻器R3的規格為“40Ω 0.5A”,電壓表和電流表接入電路的量程分別為0~15V和0~0.6A。求:
(1)只閉合S1,電流表的示數為0.1A,求電源電壓;
(2)同時閉合S1、S2、S3,當P置于R3中點時,求通過電流表的電流;
(3)只閉合S2,在保證電路各元件安全的前提下,求滑動變阻器R3可調節的阻值范圍。
【答案】(1)電源電壓為4.5V;(2)通過電流表的電流為0.375A;
(3)滑動變阻器R3可調節的阻值范圍為0Ω~40Ω。
【解析】解:(1)只閉合S1,該電路為R1和R2的串聯電路,電流表測電路中的電流,電壓表測R1兩端的電壓;
已知此時電流表的示數為0.1A,即電路中的電流為I=0.1A,
由串聯電路的電阻特點可知電路總電阻為:R=R1+R2=30Ω+15Ω=45Ω,
由I=UR可知電源電壓為:U=IR=0.1A×45Ω=4.5V;
(2)同時閉合S1、S2、S3,R2被短路,該電路為R1和R3的并聯電路,電流表測干路的電流,電壓表測電源電壓;
當P置于R3中點時,R3接入電路的阻值為:R中=12R3=12×40Ω=20Ω,
此時電路總電阻為:R并=R1×R中R1+R中=30Ω×20Ω30Ω+20Ω=12Ω,
干路的電流為:I′=UR并=4.5V12Ω=0.375A,即通過電流表的電流為0.375A;
(3)只閉合開關S2,R2、R3串聯,電壓表測量R3兩端的電壓,電流表測量電路電流;
當滑動變阻器接入電路的阻值為0Ω時,電路為R2的簡單電路,
此時電路中的電流:I1=UR2=4.5V15Ω=0.3A<0.5A,不會燒壞滑動變阻器和電流表,故電路各元件安全;
當滑動變阻器接入電路的阻值最大為R3=30Ω,
此時電路總電阻為:R′=R2+R3=15Ω+40Ω=55Ω,
電路中的電流為:I2=UR′=4.5V55Ω=9110A,
此時滑動變阻器兩端的電壓為:U3=I2R3=9110A×40Ω=3611V≈3.3V,電壓表量程為0~15V,因此電路各元件安全;
故滑動變阻器R3可調節的阻值范圍為:0Ω~40Ω。
答:(1)電源電壓為4.5V;(2)通過電流表的電流為0.375A;
(3)滑動變阻器R3可調節的阻值范圍為0Ω~40Ω。
54.實際測量中所使用的電壓表是由小量程電流計改裝而成的。如圖甲中G是滿偏電流(即小量程電流表允許通過的最大電流)Ig=3mA的電流計,其電阻Rg=10Ω,串聯一個定值電阻R0,可把它改裝為一個量程為3V的電壓表,如圖乙。改裝后的電壓表,當它兩端的電壓為3V時,通過它的電流為3mA,實際上我們可以把電壓表等效成一個定值電阻。
(1)求電壓表的等效電阻;
(2)求串聯電阻R0的阻值;
(3)用改裝后的電壓表測量定值電阻Rx的阻值,電路圖如圖丙所示。閉合開關,移動滑片,當電壓表示數為2.4V時,電流表示數為0.2A,求通過電阻Rx的電流。
【答案】(1)電壓表的等效電阻為1000Ω;(2)串聯電阻R0的阻值為990Ω;
(3)通過電阻Rx的電流為0.1976A。
【解析】解:(1)電流計改裝為量程為3V的電壓表,即當電壓表兩端的電壓為3V時通過電流計的電流為最大,即為:Ig=3mA=3×10﹣3A,
由I=UR可得電路的總電阻:
RV=UVIg=3V3×10?3A=1000Ω,即電壓表的等效電阻為1000Ω;
(2)因串聯電路中總電阻等于各分電阻之和,所以電阻R0的阻值:
R0=RV﹣Rg=1000Ω﹣10Ω=990Ω;
(3)測電阻的實驗中,已知電壓表示數為2.4V時,電流表示數為0.2A,
由圖丙可知:電壓表與Rx并聯后與電流表串聯,
通過電壓表的電流為:
IV=URV=2.4V1000Ω=0.0024A,
根據并聯電路干路電流等于各支路電流之和可知:
實際上通過Rx的電流:Ix=I﹣IV=0.2A﹣0.0024A=0.1976A。
答:(1)電壓表的等效電阻為1000Ω;(2)串聯電阻R0的阻值為990Ω;
(3)通過電阻Rx的電流為0.1976A。
55.如圖所示電路,電源電壓恒定,R1、R2為定值電阻,R2=5Ω,R3為滑動變阻器,最大阻值就用R3表示。當滑片位于a端時,電壓表V1、V2的示數分別為U1、U2,當滑片位于b端時,電流表的示數為0.2A,電壓表V1、V2的示數分別為U1'、U2'。已知:U1:U2=1:1,U1':U2'=3:5,U1':U1=2:3。求:
(1)請分析判斷a端在R3的最左端還是最右端;
(2)計算R1和R3的比值;
(3)計算電源電壓的數值。
【答案】(1)a端在R3的最左端;(2)R1和R3的比值為3:2;(3)電源電壓為6V。
【解析】解:(1)由圖知三個電阻串聯,電流表測量電路的電流,電壓表V1測量電阻R1兩端的電壓,電壓表V2測量電阻R1和R3兩端的電壓;
已知U1:U2=1:1,只有當滑動變阻器的滑片位于最左端時兩只電壓表的示數才相等,所以a端在R3的最左端;
(2)當滑片位于b端時,R1、R3串聯,根據串聯電路的電流相等知,電阻之比等于電阻兩端的電壓之比,即R1R3=U1′U2′?U1′,
已知U1':U2'=3:5,所以R1和R3的比值為3:2;
(3)變阻器滑片從a端移動到b端,電路中電流的變化為ΔI,R1兩端電壓的變化為ΔU1=U1﹣U1',R2兩端電壓的變化為ΔU2=U2′﹣U2,
R1=U1?U1′ΔI,R2=ΔU2ΔI=U2′?U2ΔI,
所以R1R2=U1?U1′U2′?U2,
已知U1:U2=1:1,U1':U2'=3:5,U1':U1=2:3,所以U1=U2,U1'=23U1,U2'=53U1'=109U1,
所以R1R2=U1?U1′U2′?U2=U1?23U1109U1?U1=31,
已知R2=5Ω,所以R1=15Ω;
由R1和R3的比值為3:2知R3=10Ω;
當滑片位于b端時,電流表的示數為0.2A,總電阻為R總=R1+R2+R3=15Ω+5Ω+10Ω=30Ω,
電源電壓為:U=IR總=0.2A×30Ω=6V。
答:(1)a端在R3的最左端;(2)R1和R3的比值為3:2;(3)電源電壓為6V。題型
選擇題
填空題
作圖題
實驗題
計算題
總計
題數
30
10
0
0
15
55
相關試卷
這是一份初中物理人教版(2024)九年級全冊第2節 歐姆定律習題,共97頁。試卷主要包含了選擇題,填空題,計算題等內容,歡迎下載使用。
這是一份初中物理人教版(2024)九年級全冊第2節 歐姆定律課后復習題,共34頁。試卷主要包含了計算題等內容,歡迎下載使用。
這是一份人教版(2024)九年級全冊第2節 歐姆定律當堂檢測題,共25頁。試卷主要包含了歐姆定律等內容,歡迎下載使用。

相關試卷 更多
- 1.電子資料成功下載后不支持退換,如發現資料有內容錯誤問題請聯系客服,如若屬實,我們會補償您的損失
- 2.壓縮包下載后請先用軟件解壓,再使用對應軟件打開;軟件版本較低時請及時更新
- 3.資料下載成功后可在60天以內免費重復下載
