    初中物理人教版(2024)九年級全冊第5節 串、并聯電路中電流的規律綜合訓練題

    展開

    這是一份初中物理人教版(2024)九年級全冊第5節 串、并聯電路中電流的規律綜合訓練題,共19頁。試卷主要包含了串聯電路的電流規律,并聯電路的電流規律等內容,歡迎下載使用。
    (知識點總結+例題講解)
    一、串聯電路的電流規律:
    1.實驗電路圖:
    2.實驗步驟:
    ①按照電路圖連接實物圖;
    ②檢查電路連接是否正確,若沒有問題,方可閉合開關,使兩個燈泡均發光。
    ③將電流表分別串聯在電路中的A點、B點、C點,并分別記錄測量的電流值;
    ④換用另外 的小燈泡再測1-2次。(也可以換用 進行實驗)
    3.實驗表格:
    4.實驗結論: ;
    公式表達: 。
    【例題1】如圖甲是探究串聯電路中的電流關系的電路圖,開關閉合后電流表A1的示數如右所示,這種情況下電流表的分度值為 ,A1所選量程為 ,通過燈泡L2的電流為 A,電流表A2的示數為 A。由實驗可知燈L1、L2之間的電流為 A;結論為:串聯電路中電流 。
    【變式1】將兩個不同的小燈泡串聯在電路中,發現一個較亮,另一個較暗,則通過較亮燈泡的電流 (選填“大于”“等于”或“小于”)通過較暗燈泡的電流,判斷依據是 。
    【例題2】如圖所示的電路,閉合開關后,下列關于A、B、C三處電流的大小關系正確的是( )
    A.IA>IB>IC
    B.IA<IB<IC
    C.IA=IB=IC
    D.IA=IC>IB
    【變式2】在如圖中,導體A、B是由同種材料做成的,A和B等長,但A比B的橫截面積大,當S閉合后,則下列敘述正確的是( )
    A.通過A的電流比通過B的電流小
    B.通過A的電流比通過B的電流大
    C.通過A的電流和通過B的電流相同
    D.無法比較通過A、B電流的大小
    【例題3】在探究串聯電路中電流關系時,實驗器材有兩只額定電壓為2.5V的燈泡,電流表1只,開關1個,干電池兩節,導線若干。按照如圖所示電路圖連接實物,將電流表分別接入A、B、C三點,測量其電流記錄數據后,發現IA=IB=IC,下一步應該做的是( )
    A.整理器材,結束實驗
    B.分析數據,得出結論
    C.更換電流表的量程,再測出一組數據
    D.更換兩只不同規格的小燈泡,再測出幾組數據
    【變式3】在探究串聯電路的電流規律時,小敏同學連成了如圖所示的電路。
    在連接電路時,開關應 ;電流表要與所測用電器 ;接量程時,要先估計電流值,如果估計不了,要用 量程試觸;實驗中,選擇三個小燈泡的規格應該 (“相同”或“不同”),檢查電路無誤后,閉合開關,三燈L1、L2、L3均發光,接著她把電流表分別接在a、b、c、d處;實驗時,她記錄了下表中的實驗數據,由表中的實驗數據可得出的結論是: 。
    【例題4】為探究串聯電路電流特點,小華設計了如圖的電路。下列關于實驗的說法,正確的是( )
    A.最好選用型號相同、量程相同的三個電壓表測量
    B.最好選用型號相同、量程相同的三個電流表測量
    C.Ll和L2應為型號不同的燈泡,通過燈泡亮暗判斷電流大小
    D.Ll和L2應為型號相同的燈泡,通過燈泡亮暗判斷電流大小
    【變式4】在“探究串聯電路中的電流”實驗中,某同學用電流表分別測出圖中a、b、c三處的電流大小,為了進一步探究a、b、c三處的電流大小有什么關系,他下一步的操作應該是( )
    A.將電源兩極對調,再次測量 a、b、c 三處的電流
    B.改變開關 S 的位置,再次測量 a、b、c 三處的電流
    C.將圖中兩只燈泡的位置互換,再次測量 a、b、c 三處的電流
    D.換用不同規格的燈泡,再次測量 a、b、c 三處的電流
    【例題5】我們已經學習了串聯電路,那么串聯電路的電流、電壓有什么樣的規律呢?小華用如圖甲所示的電路來探究串聯電路電流、電壓的規律。
    (1)為了探究串聯電路的電流規律,小華將電流表分別接入圖甲中A、B、C三點處,分別測得A、B、C三處的電流為IA、IB和IC。多次實驗后可知:串聯電路中,電流的關系是 (選填字母編號);
    A.IA=IB=IC B.IA>IB>IC C.IA<IB<IC
    (2)在探究串聯電路的電壓規律時,小華將電壓表并聯在L1兩端,閉合開關,發現燈都不亮,電壓表示數較大。若故障只發生在某一個小燈泡上,則原因可能是 ;
    (3)排除故障后,小華繼續用電壓表測量AB間的電壓。閉合開關后,電壓表示數如圖乙所示,為了使實驗結果更精確,接下來他應該:
    斷開開關, 。
    【變式5】如圖所示是“探究串聯電路電流特點”的實驗電路圖:
    (1)實驗前,在連接電路元件過程中,開關應 (選填“斷開”或“閉合”)。
    (2)閉合開關,發現電流表指針向左偏,原因是 。
    (3)下表是某同學在實驗中測出的幾組電流值:指出表格所記錄的數據中,明顯錯誤的數值是 ,造成錯誤的原因是 。
    (4)實驗中某同學發現兩個串聯的小燈泡中,L1發光,L2不發光,可能的原因是 。
    A.L1開路 B.L1短路 C.L2開路 D、L2短路
    二、并聯電路的電流規律:
    1.實驗電路圖:
    2.實驗步驟:
    ①按照電路圖連接實物圖;
    ②檢查電路連接是否正確,若沒有問題,方可閉合開關,使兩個燈泡均發光。
    ③在這個并聯電路中,選取三個關鍵的點A、B、C。用電流表分別測出這三點的電流,并分別記錄測量的電流值;
    ④換用另外 的小燈泡再測1-2次。(也可以換用 進行實驗)
    3.實驗表格:
    4.實驗結論: ;
    公式表達: ;
    意思理解: ;

    5.總結:
    【例題6】在如圖所示電路中,L1與L2是兩個不同規格的小燈泡,閉合開關后,用電流表分別測出通過a、b、c、d四處電流的大小,下列電流關系正確的是( )
    A.Ia=Ib
    B.Ia=Ic
    C.Ia=Id
    D.Ib=Ic
    【變式6】如圖所示,在探究“并聯電路的電流規律”時,閉合開關S后,電流表A1的示數是0.15A,電流表A2的示數是0.25A,則電流表A的示數是( )
    A.0.4A
    B.0.25A
    C.0.15A
    D.0.1A
    【例題7】在如圖所示電路中,當閉合開關后,兩個電流表指針偏轉均為圖乙所示,則電阻R1和R2中的電流分別為( )
    A.1.2A,0.24A
    B.0.24A,0.96A
    C.0.96A,0.24A
    D.0.24A,1.2A
    【變式7】如圖甲所示電路,L1和L2之間是并聯的,閉合開關S,電流表A1、A2的示數如圖乙、圖丙所示,則電流表A1的示數是 A,電流表A2的示數是 A,通過小燈泡L1的電流是 A。若只將小燈泡L1、L2的位置互換,閉合開關S,電流表A1的示數 、電流表A2的示數 。(最后兩空均選填“增大”、“減小”或“不變”)
    【例題8】如圖甲所示的實物電路中,當開關閉合時,兩燈泡均發光,且兩個完全相同的電流表指針偏轉均如圖乙所示。則下列判斷正確的是( )
    A.通過燈L1的電流為1.5A
    B.通過燈L1的電流為0.3A
    C.通過燈L2的電流為1.2A
    D.通過燈L2的電流為0.3A
    【變式8】小明用三個電流表和兩個不同規格的小燈泡做實驗,探究并聯電路電流的特點,其連接電路如圖所示,閉合開關后,說法正確的是( )
    A.電流表A2的示數等于電流表A3的示數
    B.電流表A3測量通過等L1的電流
    C.電流表A1的示數等于電流表A2和A3的示數之和
    D.電流表A3測量的是干路電流
    【例題9】如圖所示,在探究“并聯電路的電流特點”時,用電流表分別測出A、B、C三處的電流為IA=0.4A、IB=0.2A、IC=0.2A后,下一步最合理的操作是( )
    A.分析數據,得出結論
    B.改變電源電壓再測
    C.換不同規格的小燈泡再測
    D.換電流表的另一量程再測
    【變式9】在用如圖所示的電路“探究并聯電路電流特點”的實驗中,下列說法中
    ①本實驗應選用兩個規格相同的小燈泡
    ②實驗中若一個小燈泡的燈絲斷了,另一個小燈泡還能發光
    ③為了得到普遍規律,本實驗應換用不同規格的小燈泡,反復測多組電流值
    ④若實驗中選用兩個規格相同的小燈泡,電路中的電流滿足I=I1+I2;I1=I2關系,該結論具有普遍性( )
    A.只有①②正確
    B.只有②③正確
    C.只有①③正確
    D.只有②④正確
    【例題10】在探究“并聯電路中電流規律”的實驗中,小明同學設計的實驗電路圖如圖所示(實物圖未畫出):
    (1)要測量干路的電流,必須將電流表接在圖中 (選填“A”、“B”或“C”)處。在實際操作中,接好最后一根導線時,電流表的指針就發生了偏轉,由此可知在連接電路時,他操作存在的問題是 。
    (2)實驗時,閉合開關后兩燈都亮。小明隨意拆下一根導線,發現兩燈都熄滅,據此他認為兩燈一定是串聯的。小明的結論是 (選填“可靠”或“不可靠”)的。理由是: 。
    (3)請設計實驗記錄表格。(如下)
    【變式10】在探究電路的實驗中,用銅導線按圖甲連接好元件,閉合開關后,兩表示數如圖。
    (1)在連接兩電流表的導線中,實際電荷定向移動方向是 (選填“向左”、“向右”或“無規則運動”)。
    (2)在使用電流表前發現其指針偏向0刻線左側,應調節表盤下面的 ,使指針歸0。
    (3)通過L1、L2的電流分別是 A、 A。
    序號
    知識點
    難易程度
    例題數
    變式題數
    合計

    串聯電路的電流規律
    ★★
    5
    5
    20

    并聯電路的電流規律
    ★★
    5
    5
    實驗次數
    A點的電流IA
    B點的電流IB
    C點的電流IC
    第一次測量
    第二次測量
    第三次測量
    測量處
    a
    b
    c
    d
    電流/A
    0.2
    0.2
    0.2
    0.2
    電流表的位置
    A
    B
    C
    電流(A)
    0.3
    0.3
    1.5
    實驗次數
    A點的電流IA
    B點的電流IB
    C點的電流IC
    第一次測量
    第二次測量
    第三次測量
    電路
    串聯
    并聯
    電流規律
    電流處處相等
    干路上的電流等于各支路上的電流之和
    公式
    I=I1=I2=…=In
    I=I1+I2+…+In
    實驗次數
    IA/A
    IB/A
    IC/A
    1
    2
    3

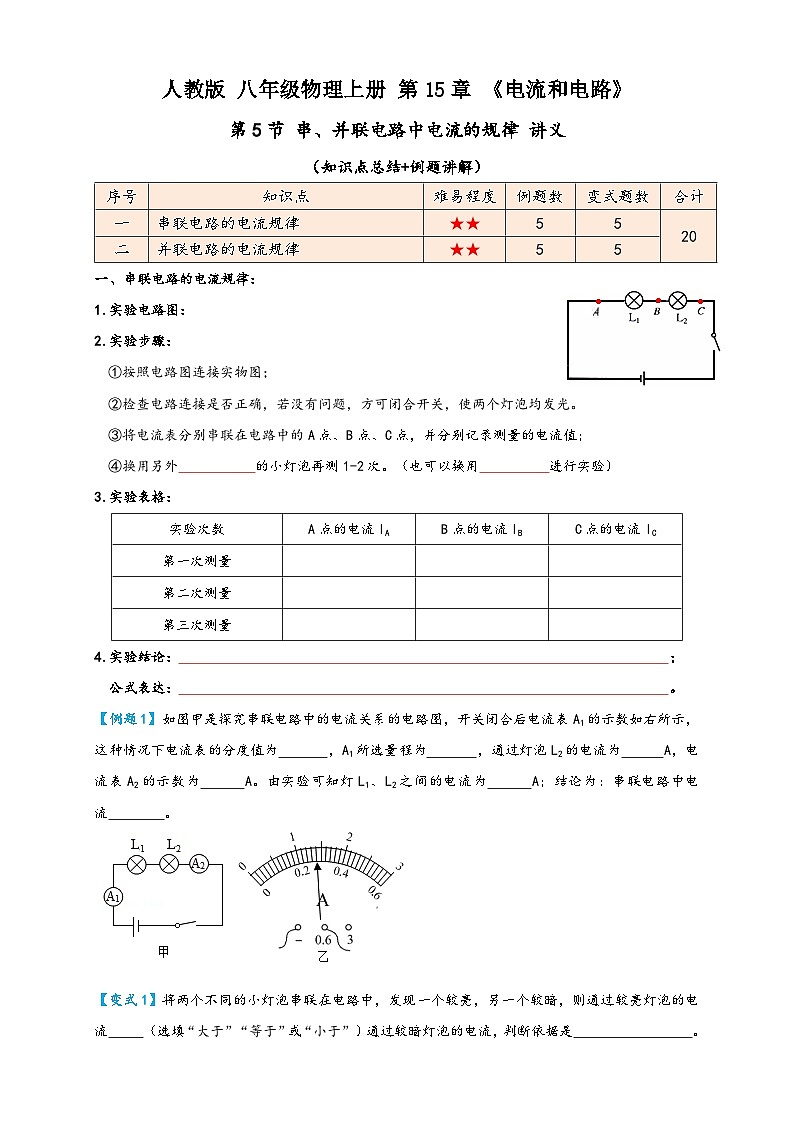

    人教版 八年級物理上冊 第15章 《電流和電路》
    第5節 串、并聯電路中電流的規律 講義
    (知識點總結+例題講解)
    一、串聯電路的電流規律:
    1.實驗電路圖:
    2.實驗步驟:
    ①按照電路圖連接實物圖;
    ②檢查電路連接是否正確,若沒有問題,方可閉合開關,使兩個燈泡均發光。
    ③將電流表分別串聯在電路中的A點、B點、C點,并分別記錄測量的電流值;
    ④換用另外 不同規格 的小燈泡再測1-2次。(也可以換用 不同的電源 進行實驗)
    3.實驗表格:
    4.實驗結論: 在串聯電路中,電流出處相等 ;
    公式表達: I=I1=I2=…=In 。
    【例題1】如圖甲是探究串聯電路中的電流關系的電路圖,開關閉合后電流表A1的示數如右所示,這種情況下電流表的分度值為 ,A1所選量程為 ,通過燈泡L2的電流為 A,電流表A2的示數為 A。由實驗可知燈L1、L2之間的電流為 A;結論為:串聯電路中電流 。
    【答案】0.02A;0~0.6A;0.28;0.28;0.28;處處相等。
    【解析】解:由乙圖可知,A1所選量程為0~0.6A,分度值為0.02A;由指針位置可知,此時示數為0.28A,
    由圖甲可知,兩燈泡串聯,串聯電路中電流處處相等,故通過燈泡L2的電流為0.28A,電流表A2的示數為0.28A.燈L1、L2之間的電流為 0.28A;
    故答案為:0.02A;0~0.6A;0.28;0.28;0.28;處處相等。
    【變式1】將兩個不同的小燈泡串聯在電路中,發現一個較亮,另一個較暗,則通過較亮燈泡的電流 (選填“大于”“等于”或“小于”)通過較暗燈泡的電流,判斷依據是 。
    【答案】等于;串聯電路中電流處處相等。
    【解析】解:由題知,兩個不同的小燈泡串聯在電路中,所以通過兩燈的電流是相等的,依據是串聯電路中電流處處相等。
    故答案為:等于;串聯電路中電流處處相等。

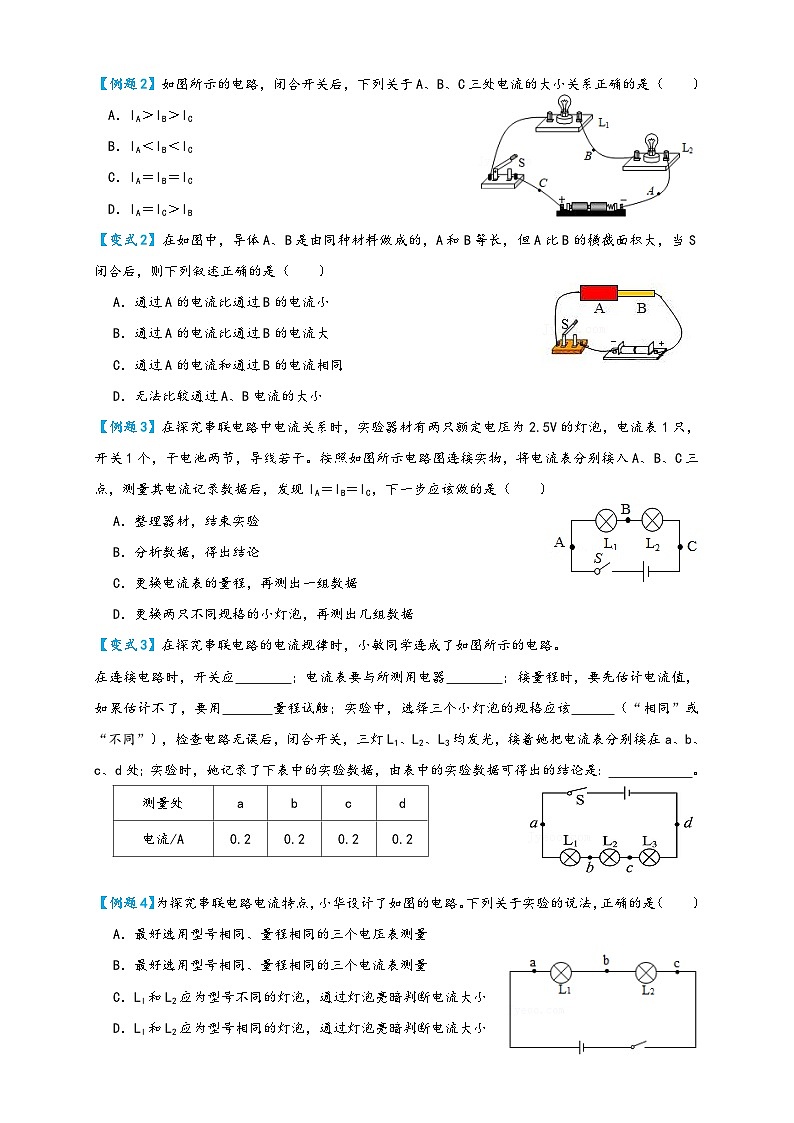

    【例題2】如圖所示的電路,閉合開關后,下列關于A、B、C三處電流的大小關系正確的是( )
    A.IA>IB>IC
    B.IA<IB<IC
    C.IA=IB=IC
    D.IA=IC>IB
    【答案】C
    【解析】解:由電路圖可知,兩燈泡串聯,A、B、C是串聯電路中的三個點,
    因為串聯電路中各處的電流相等,所以A、B、C三處的電流相等,即IA=IB=IC。
    故選:C。
    【變式2】在如圖中,導體A、B是由同種材料做成的,A和B等長,但A比B的橫截面積大,當S閉合后,則下列敘述正確的是( )
    A.通過A的電流比通過B的電流小
    B.通過A的電流比通過B的電流大
    C.通過A的電流和通過B的電流相同
    D.無法比較通過A、B電流的大小
    【答案】C
    【解析】解:因兩電阻串聯,串聯電路中,電流處處相等,故通過A的電流和通過B的電流相同。
    故選:C。
    【例題3】在探究串聯電路中電流關系時,實驗器材有兩只額定電壓為2.5V的燈泡,電流表1只,開關1個,干電池兩節,導線若干。按照如圖所示電路圖連接實物,將電流表分別接入A、B、C三點,測量其電流記錄數據后,發現IA=IB=IC,下一步應該做的是( )
    A.整理器材,結束實驗
    B.分析數據,得出結論
    C.更換電流表的量程,再測出一組數據
    D.更換兩只不同規格的小燈泡,再測出幾組數據
    【答案】D
    【解析】解:實驗中只測量了一組實驗數據,根據一組實驗數據得出結論具有偶然性;為得出普遍性的結論,要換用不同規格的燈泡多次測量,故D正確。
    故選:D。
    【變式3】在探究串聯電路的電流規律時,小敏同學連成了如圖所示的電路。
    在連接電路時,開關應 ;電流表要與所測用電器 ;接量程時,要先估計電流值,如果估計不了,要用 量程試觸;實驗中,選擇三個小燈泡的規格應該 (“相同”或“不同”),檢查電路無誤后,閉合開關,三燈L1、L2、L3均發光,接著她把電流表分別接在a、b、c、d處;實驗時,她記錄了下表中的實驗數據,由表中的實驗數據可得出的結論是: 。
    【答案】斷開;串聯;大;不同;串聯電路中各處的電流是相同的。
    【解析】解:在連接電路過程中,開關應該斷開;電流表要與所測用電串聯;為了選定電流表的量程,在無法估計待測電流大小的況下,應該先用電流表的大量程量程試觸一下,如果指針擺動角度小或超過滿刻度,則應換用較小或更大量程的電流表;為了使結果有代表性,應選用三個不同規格的燈泡做實驗;由表格中的數據知,Ia=Ib=Ic=Id,故可得結論:串聯電路中各處的電流是相同的。
    故答案為:斷開;串聯;大;不同;串聯電路中各處的電流是相同的。
    【例題4】為探究串聯電路電流特點,小華設計了如圖的電路。下列關于實驗的說法,正確的是( )
    A.最好選用型號相同、量程相同的三個電壓表測量
    B.最好選用型號相同、量程相同的三個電流表測量
    C.Ll和L2應為型號不同的燈泡,通過燈泡亮暗判斷電流大小
    D.Ll和L2應為型號相同的燈泡,通過燈泡亮暗判斷電流大小
    【答案】B
    【解析】解:AB.探究串聯電路的電流特點時,要用電流表分別測出電路中不同位置的電流,所以要選用電流表,故A錯誤;
    因為不同量程電流表的分度值不同,準確程度不同,并且不同型號的電流表的靈敏度也不一定相同,所以最好選用型號相同、量程相同的三個電流表測量,故B正確;
    CD.為了使實驗結論具有普遍性,應選擇不同型號的小燈泡進行實驗,故D錯誤;
    因燈泡的亮暗變化不易觀察,所以不能通過燈泡亮暗判斷電流的大小,故C錯誤。
    故選:B。

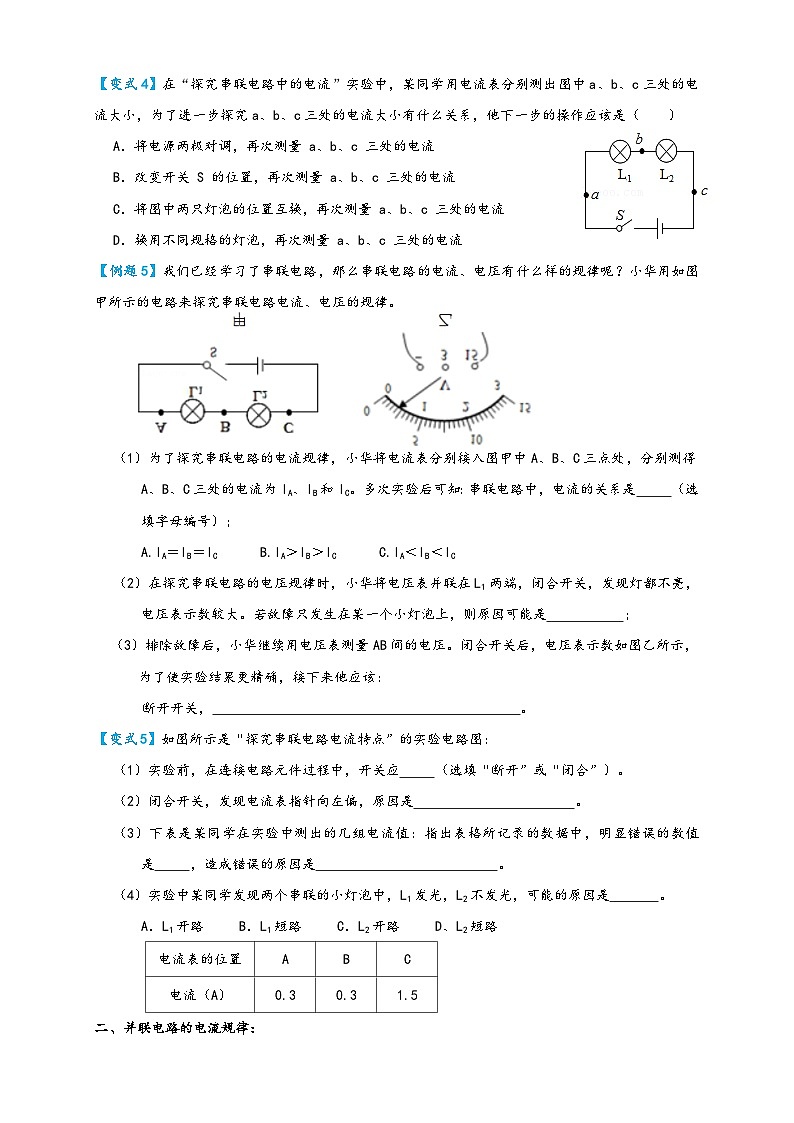

    【變式4】在“探究串聯電路中的電流”實驗中,某同學用電流表分別測出圖中a、b、c三處的電流大小,為了進一步探究a、b、c三處的電流大小有什么關系,他下一步的操作應該是( )

    A.將電源兩極對調,再次測量 a、b、c 三處的電流
    B.改變開關 S 的位置,再次測量 a、b、c 三處的電流
    C.將圖中兩只燈泡的位置互換,再次測量 a、b、c 三處的電流
    D.換用不同規格的燈泡,再次測量 a、b、c 三處的電流
    【答案】D
    【解析】解:探究串聯電路中的電流”實驗中,為避免實驗的偶然性,要換用不同的燈泡測量多組數據:
    AB、電路中電流大小與電源正負極的位置、與開關的位置沒有關系,故將電源兩極對調和改變開關 S 的位置,電流大小都不變,故AB錯誤;
    C、將圖中兩只燈泡的位置互換,電路中電流大小仍不變,故C錯誤;
    D、為得到普遍性的結論,應換用不同規格的燈泡,再次測量a、b、c三處的電流,故D正確;
    故選:D。
    【例題5】我們已經學習了串聯電路,那么串聯電路的電流、電壓有什么樣的規律呢?小華用如圖甲所示的電路來探究串聯電路電流、電壓的規律。
    (1)為了探究串聯電路的電流規律,小華將電流表分別接入圖甲中A、B、C三點處,分別測得A、B、C三處的電流為IA、IB和IC。多次實驗后可知:串聯電路中,電流的關系是 (選填字母編號);
    A.IA=IB=IC B.IA>IB>IC C.IA<IB<IC
    (2)在探究串聯電路的電壓規律時,小華將電壓表并聯在L1兩端,閉合開關,發現燈都不亮,電壓表示數較大。若故障只發生在某一個小燈泡上,則原因可能是 ;
    (3)排除故障后,小華繼續用電壓表測量AB間的電壓。閉合開關后,電壓表示數如圖乙所示,為了使實驗結果更精確,接下來他應該:
    斷開開關, 。
    【答案】(1)A;(2)L1斷路;
    (3)把“15”接線柱上的導線改接到“3”接線柱上。
    【解析】解:(1)由實驗可知:串聯電路中,電流的關系是IA=IB=IC,故選A;
    (2)在探究串聯電路的電壓規律時,小華將電壓表并聯在L1兩端,閉合開關,發現燈都不亮,這表明電路中出現了斷路現象,電壓表示數較大,說明電壓表測量的是電源電壓,即電壓表與電源之間是接通的,所以故障可能是L1斷路;
    (3)在探究串聯電路的電壓規律時,用電壓表測量AB間的電壓。閉合開關后,電壓表示數如圖乙所示,電壓表指針偏轉較小,為了使實驗結果更精確,接下來他應該:斷開開關,換用電壓表的小量程,把“15”接線柱上的導線改接到“3”接線柱上。
    故答案為:(1)A;(2)L1斷路;(3)把“15”接線柱上的導線改接到“3”接線柱上。
    【變式5】如圖所示是“探究串聯電路電流特點”的實驗電路圖:
    (1)實驗前,在連接電路元件過程中,開關應 (選填“斷開”或“閉合”)。
    (2)閉合開關,發現電流表指針向左偏,原因是 。
    (3)下表是某同學在實驗中測出的幾組電流值:指出表格所記錄的數據中,明顯錯誤的數值是 ,造成錯誤的原因是 。
    (4)實驗中某同學發現兩個串聯的小燈泡中,L1發光,L2不發光,可能的原因是 。
    A.L1開路 B.L1短路 C.L2開路 D、L2短路
    【答案】(1)斷開;(2)電流表的正負接線柱接反了;(3)1.5;電流表選用小量程卻按大量程讀數了;(4)D。
    【解析】解:(1)實驗前,連接電路時,為了保證電路安全,開關必須斷開;
    (2)閉合開關,發現電流表指針向左偏(即指針反向偏轉),原因是電流表的正負接線柱接反了;
    (3)因串聯電路中各處的電流都相等,所以由表中的數據可知1.5是錯誤的數值;原因是電流表選用小量程卻按大量程讀數了;
    (4)兩燈泡串聯,如果一盞燈斷路,則電路斷路,兩燈泡都不亮,故AB錯誤;
    如果燈L1短路,則L1不亮,另一個燈泡L2發光;若燈L2短路,則L2不亮,另一個燈泡L1發光,故C錯誤,D正確;
    故選D;
    故答案為:(1)斷開;(2)電流表的正負接線柱接反了;(3)1.5;電流表選用小量程卻按大量程讀數了;(4)D。
    二、并聯電路的電流規律:
    1.實驗電路圖:
    2.實驗步驟:
    ①按照電路圖連接實物圖;
    ②檢查電路連接是否正確,若沒有問題,方可閉合開關,使兩個燈泡均發光。
    ③在這個并聯電路中,選取三個關鍵的點A、B、C。用電流表分別測出這三點的電流,并分別記錄測量的電流值;
    ④換用另外 不同規格 的小燈泡再測1-2次。(也可以換用 不同的電源 進行實驗)
    3.實驗表格:
    4.實驗結論: 在并聯電路中,干路上的電流等于各支路上的電流之和 ;
    公式表達: I=I1+I2+…+In ;
    意思理解: 在并聯電路中,干路上的電流被各支路分了 ;
    若支路上的用電器規格相同,則分到的電流也相同 。
    5.總結:
    【例題6】在如圖所示電路中,L1與L2是兩個不同規格的小燈泡,閉合開關后,用電流表分別測出通過a、b、c、d四處電流的大小,下列電流關系正確的是( )
    A.Ia=Ib
    B.Ia=Ic
    C.Ia=Id
    D.Ib=Ic
    【答案】C
    【解析】解:根據電路圖可知,兩燈并聯,Ia、Id為干路電流,Ib、Ic是兩條支路的電流;
    AB、因并聯電路中干路電流等于各支路電流之和,所以可得Ia=Ib+Ic,則Ia>Ib,Ia>Ic,故AB錯誤;
    C、由于a、d兩點都在干路上,則Ia=Id,故C正確;
    D、由于兩個小燈泡的規格不同(即電阻不同),則根據并聯電路中各支路兩端的電壓相等和歐姆定律可得:Ib≠Ic;故D錯誤。
    故選:C。
    【變式6】如圖所示,在探究“并聯電路的電流規律”時,閉合開關S后,電流表A1的示數是0.15A,電流表A2的示數是0.25A,則電流表A的示數是( )
    A.0.4A
    B.0.25A
    C.0.15A
    D.0.1A
    【答案】A
    【解析】解:由圖知,兩電阻并聯,A1測R1支路的電流,電流表A2測R2支路的電流,電流表A測干路電流,
    因并聯電路中干路電流等于各支路電流之和,
    所以電流表A的示數:IA=IA1+IA2=0.15A+0.25A=0.4A。
    故選:A。
    【例題7】在如圖所示電路中,當閉合開關后,兩個電流表指針偏轉均為圖乙所示,則電阻R1和R2中的電流分別為( )
    A.1.2A,0.24A
    B.0.24A,0.96A
    C.0.96A,0.24A
    D.0.24A,1.2A
    【答案】C
    【解析】解:由電路圖可知,兩電阻并聯,電流A2測干路電流,A1測R2支路的電流,
    因并聯電路干路電流大于各支路電流,且兩指針的位置相同,
    A2的量程為大量程,分度值0.1A,則干路電流:I=IA2=1.2A,
    A1量程為小量程,分度值0.02A,則R2中的電流:I2=IA1=0.24A,
    故通R1的電流:I1=I﹣I2=1.2A﹣0.24A=0.96A。
    故選:C。
    【變式7】如圖甲所示電路,L1和L2之間是并聯的,閉合開關S,電流表A1、A2的示數如圖乙、圖丙所示,則電流表A1的示數是 A,電流表A2的示數是 A,通過小燈泡L1的電流是 A。若只將小燈泡L1、L2的位置互換,閉合開關S,電流表A1的示數 、電流表A2的示數 。(最后兩空均選填“增大”、“減小”或“不變”)
    【答案】1.5;0.5;1;不變;增大。
    【解析】解:由電路圖可知,L1與L2并聯,電流表A1測干路電流,電流表A2測L2支路的電流。
    (1)因并聯電路中干路電流等于各支路電流之和,且電流表A1指針的偏角小于電流表A2指針的偏角,
    所以,電流表A1的量程為0~3A,分度值為0.1A,示數I=1.5A,
    電流表A2的量程為0~0.6A,分度值為0.02A,示數I2=0.5A,
    則通過小燈泡L1的電流I1=I﹣I2=1.5A﹣0.5A=1A;
    (2)若只將小燈泡L1、L2的位置互換,閉合開關S后,
    因并聯電路中各支路獨立工作、互不影響,
    所以,通過兩燈泡的電流不變,干路電流不變,即電流表A1的示數不變,
    此時電流表A2測L1支路的電流,則電流表A2的示數增大。
    故答案為:1.5;0.5;1;不變;增大。
    【例題8】如圖甲所示的實物電路中,當開關閉合時,兩燈泡均發光,且兩個完全相同的電流表指針偏轉均如圖乙所示。則下列判斷正確的是( )
    A.通過燈L1的電流為1.5A
    B.通過燈L1的電流為0.3A
    C.通過燈L2的電流為1.2A
    D.通過燈L2的電流為0.3A
    【答案】D
    【解析】解:由電路圖可知,兩燈泡并聯,右邊電流表測干路電流,下方電流表測L2支路電流,
    因并聯電路中干路電流等于各支路電流之和,且兩個電流表的指針在同一個位置,
    所以,干路電流表的量程為0~3A,分度值為0.1A,示數I=1.5A,
    L2支路電流表的量程為0~0.6A,分度值為0.02A,示數I2=0.3A,
    則燈L1中的電流:I1=I﹣I2=1.5A﹣0.3A=1.2A,故ABC錯誤,D正確。
    故選:D。
    【變式8】小明用三個電流表和兩個不同規格的小燈泡做實驗,探究并聯電路電流的特點,其連接電路如圖所示,閉合開關后,說法正確的是( )
    A.電流表A2的示數等于電流表A3的示數
    B.電流表A3測量通過等L1的電流
    C.電流表A1的示數等于電流表A2和A3的示數之和
    D.電流表A3測量的是干路電流
    【答案】C
    【解析】解:(1)電流表A2串聯在燈泡L1的支路上,則A2測量燈泡L1的電流;
    電流表A3串聯在燈泡L2的支路上,則A3測量燈泡L2的電流;
    根據并聯電路各支路兩端的電壓相等,由于兩個小燈泡的規格不同,則根據歐姆定律可知燈泡L1、L2的電流不相等,所以,電流表A2的電流與電流表A3的電流不相等,故ABD錯誤。
    (2)由圖可知:兩燈泡并聯,電流表A1串聯在干路上,則電流表A1測量干路電流,并聯電路中干路電流等于各支路電流之和,故C正確;
    故選:C。
    【例題9】如圖所示,在探究“并聯電路的電流特點”時,用電流表分別測出A、B、C三處的電流為IA=0.4A、IB=0.2A、IC=0.2A后,下一步最合理的操作是( )
    A.分析數據,得出結論
    B.改變電源電壓再測
    C.換不同規格的小燈泡再測
    D.換電流表的另一量程再測
    【答案】C
    【解析】解:為得出普遍性的結論,要換用不同規格的燈泡多次測量,故在探究“并聯電路的電流特點”時,用電流表分別測出A、B、C三處的電流為IA=0.4A、IB=0.2A、IC=0.2A后,下一步最合理的操作是:換不同規格的小燈泡再測,只有C正確。
    故選:C。
    【變式9】在用如圖所示的電路“探究并聯電路電流特點”的實驗中,下列說法中
    ①本實驗應選用兩個規格相同的小燈泡
    ②實驗中若一個小燈泡的燈絲斷了,另一個小燈泡還能發光
    ③為了得到普遍規律,本實驗應換用不同規格的小燈泡,反復測多組電流值
    ④若實驗中選用兩個規格相同的小燈泡,電路中的電流滿足I=I1+I2;I1=I2關系,該結論具有普遍性( )
    A.只有①②正確
    B.只有②③正確
    C.只有①③正確
    D.只有②④正確
    【答案】B
    【解析】解:①③④為了得到普遍規律,本實驗應換用不同規格的小燈泡,反復測多組電流值,①錯誤; ③正確;
    之所以得出通過兩支路的電流相等,是因為若選用燈泡的規格相同,器材太特殊,得出的結論有偶然性,④錯誤;
    ②兩燈并聯,根據并聯電路各支路互不影響,實驗中若一個小燈泡的燈絲斷了,另一個小燈泡還能發光,②正確;
    故選:B。
    【例題10】在探究“并聯電路中電流規律”的實驗中,小明同學設計的實驗電路圖如圖所示(實物圖未畫出):
    (1)要測量干路的電流,必須將電流表接在圖中 (選填“A”、“B”或“C”)處。在實際操作中,接好最后一根導線時,電流表的指針就發生了偏轉,由此可知在連接電路時,他操作存在的問題是 。
    (2)實驗時,閉合開關后兩燈都亮。小明隨意拆下一根導線,發現兩燈都熄滅,據此他認為兩燈一定是串聯的。小明的結論是 (選填“可靠”或“不可靠”)的。理由是: 。
    (3)請設計實驗記錄表格。
    【答案】(1)C;連接電路時開關沒有斷開;(2)不可靠;如果兩燈泡并聯,拆下干路中的導線,兩燈泡也會熄滅;(3)見解析。
    【解析】解:(1)電流表與待測電路串聯,故要測量干路的電流,必須將電流表接在圖中C處;
    在實際操作中,剛接好最后一根導線,電流表的指針就發生了偏轉,由此可知在連接電路時,她忘了斷開開關;
    (2)兩燈泡串聯時,拆下一根導線,電路斷路,兩燈泡熄滅;
    兩燈泡并聯時,若拆下干路中的一根導線,兩燈泡也同時熄滅,故據此他認為兩燈一定是串聯的,小明的結論是不可靠的;
    (3)實驗中需要記錄ABC三點的電流,并且多次測量,見下表:
    故答案為:(1)C;連接電路時開關沒有斷開;(2)不可靠;如果兩燈泡并聯,拆下干路中的導線,兩燈泡也會熄滅;(3)見上表。
    【變式10】在探究電路的實驗中,用銅導線按圖甲連接好元件,閉合開關后,兩表示數如圖。
    (1)在連接兩電流表的導線中,實際電荷定向移動方向是 (選填“向左”、“向右”或“無規則運動”)。
    (2)在使用電流表前發現其指針偏向0刻線左側,應調節表盤下面的 ,使指針歸0。
    (3)通過L1、L2的電流分別是 A、 A。
    【答案】(1)向左;(2)調零旋鈕;(3)0.76;0.24。
    【解析】解:(1)在連接兩電流表的導線中,電流是從電源的正極出發,經過電流表、用電器,回到電源的負極,如圖所示電路,開關閉合后,電流方向與電子定向移動方向相反,金屬導體中實際是電子移動,所以實際電荷定向移動的方向是從右向左;
    (2)在使用電流表前,需要先檢查電流表的指針是否對準零刻線,如果不在“0”刻度線上,需要調節表盤下面的調零旋鈕,使指針歸0;
    (3)由圖可知,兩燈泡并聯,電流表A2測量通過燈泡L2的電流,電流表A1測量干路電流,則乙選擇的是0~3A量程,故乙為電流表A1,其分度值為0.1A,示數為I=1A;
    電流表丙選擇的是0~0.6A,分度值為0.02A,示數為I2=0.24A,即丙為電流表A2,則通過燈泡L2的電流為0.24A;
    根據并聯電路的電流特點可知,通過燈泡L1的電流為I1=I﹣I2=1A﹣0.24A=0.76A。
    故答案為:(1)向左;(2)調零旋鈕;(3)0.76;0.24。序號
    知識點
    難易程度
    例題數
    變式題數
    合計

    串聯電路的電流規律
    ★★
    5
    5
    20

    并聯電路的電流規律
    ★★
    5
    5
    實驗次數
    A點的電流IA
    B點的電流IB
    C點的電流IC
    第一次測量
    第二次測量
    第三次測量
    測量處
    a
    b
    c
    d
    電流/A
    0.2
    0.2
    0.2
    0.2
    電流表的位置
    A
    B
    C
    電流(A)
    0.3
    0.3
    1.5
    實驗次數
    A點的電流IA
    B點的電流IB
    C點的電流IC
    第一次測量
    第二次測量
    第三次測量
    電路
    串聯
    并聯
    電流規律
    電流處處相等
    干路上的電流等于各支路上的電流之和
    公式
    I=I1=I2=…=In
    I=I1+I2+…+In
    實驗次數
    IA/A
    IB/A
    IC/A
    1
    2
    3
