九年級全冊第5節 串、并聯電路中電流的規律同步練習題

這是一份九年級全冊第5節 串、并聯電路中電流的規律同步練習題，共40頁。試卷主要包含了選擇題，填空題，實驗探究題，計算題等內容，歡迎下載使用。

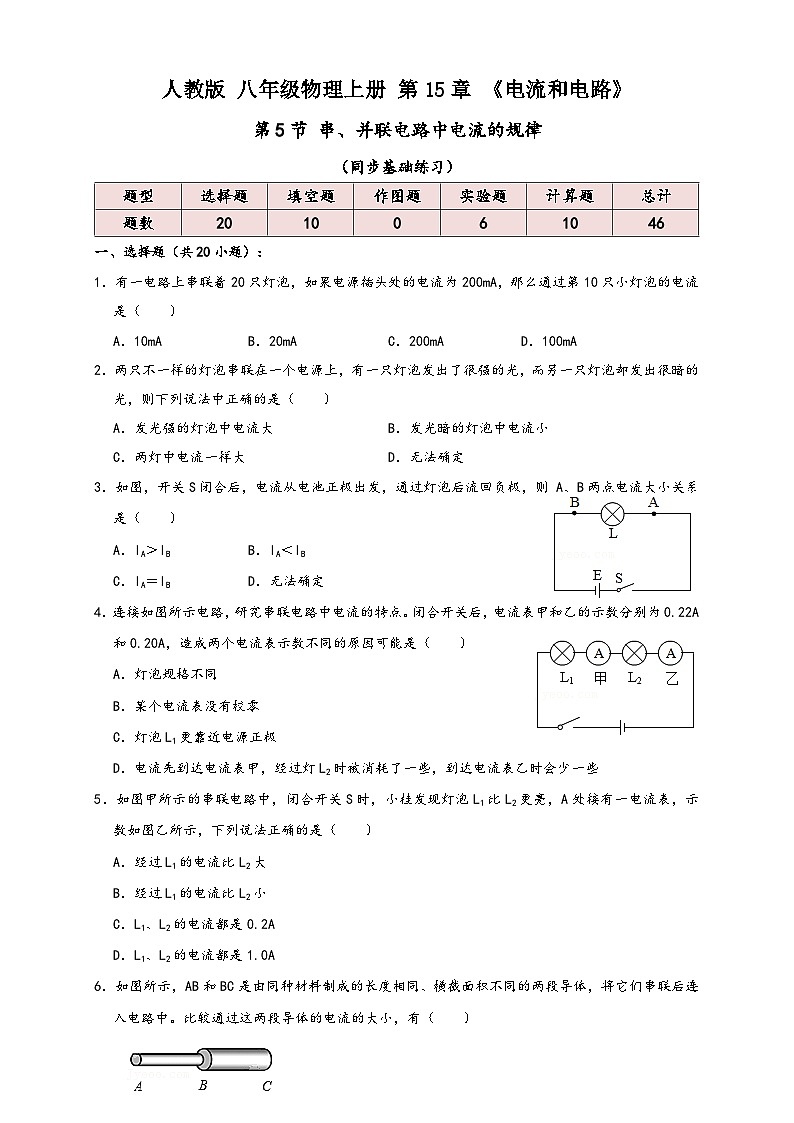

（同步基礎練習）
一、選擇題（共20小題）：
1．有一電路上串聯著20只燈泡，如果電源插頭處的電流為200mA，那么通過第10只小燈泡的電流是（ ）
A．10mAB．20mAC．200mAD．100mA
2．兩只不一樣的燈泡串聯在一個電源上，有一只燈泡發出了很強的光，而另一只燈泡卻發出很暗的光，則下列說法中正確的是（ ）
A．發光強的燈泡中電流大B．發光暗的燈泡中電流小
C．兩燈中電流一樣大D．無法確定
3．如圖，開關S閉合后，電流從電池正極出發，通過燈泡后流回負極，則 A、B兩點電流大小關系是（ ）
A．IA＞IBB．IA＜IB
C．IA＝IBD．無法確定
4．連接如圖所示電路，研究串聯電路中電流的特點。閉合開關后，電流表甲和乙的示數分別為0.22A和0.20A，造成兩個電流表示數不同的原因可能是（ ）
A．燈泡規格不同
B．某個電流表沒有校零
C．燈泡L1更靠近電源正極
D．電流先到達電流表甲，經過燈L2時被消耗了一些，到達電流表乙時會少一些
5．如圖甲所示的串聯電路中，閉合開關S時，小桂發現燈泡L1比L2更亮，A處接有一電流表，示數如圖乙所示，下列說法正確的是（ ）
A．經過L1的電流比L2大
B．經過L1的電流比L2小
C．L1、L2的電流都是0.2A
D．L1、L2的電流都是1.0A
6．如圖所示，AB和BC是由同種材料制成的長度相同、橫截面積不同的兩段導體，將它們串聯后連入電路中。比較通過這兩段導體的電流的大小，有（ ）
A．IAB＝IBCB．IAB＜IBCC．IAB＞IBCD．無法判斷
7．如圖所示的實驗電路，閉合開關S后，電流表A的示數為0.5A，電流表A1的示數為0.3A。則通過小燈泡L1、L2的電流分別是（ ）
A．0.3A、0.2A
B．0.2A、0.3A
C．0.5A、0.3A
D．0.5A、0.2A
8．如圖甲所示電路，閉合開關后燈L1、L2均正常發光，電流表A1、A2的示數都如圖乙所示，下列說法正確的是（ ）
A．燈L1、L2是串聯連接的
B．流過燈L2的電流是0.3A
C．流過燈L1的電流是1.5A
D．干路中電流為1.8A
9．如圖所示，在探究“并聯電路的電流規律”時，閉合開關S后，電流表A1的示數為0.9A，A2的示數為0.5A，則通過燈泡L1的電流為（ ）
A．0.4A
B．0.5A
C．0.9A
D．1.4A
10．如圖所示，在探究“并聯電路的電流規律”時，閉合開關S后，電流表A的示數是0.6A，電流表A1的示數是0.2A，則電流表A2的示數是（ ）
A．0.2A
B．0.3A
C．0.4A
D．0.6A
11．如圖甲所示的電路中，兩個燈泡L！、L2并聯，閉合開關，電流表A2的示數如圖乙所示。電流表A1和A的指針都指向同一刻度，如圖丙所示。下列說法正確的是（ ）

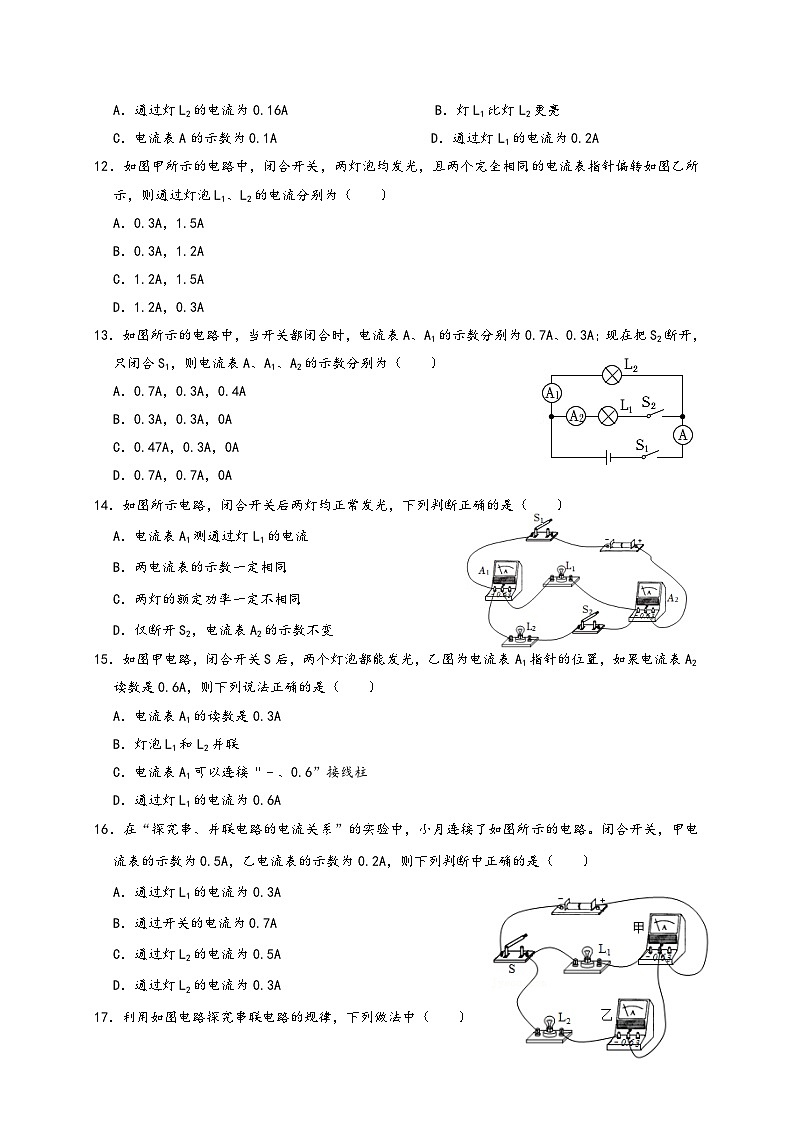

A．通過燈L2的電流為0.16A B．燈L1比燈L2更亮
C．電流表A的示數為0.1A D．通過燈L1的電流為0.2A
12．如圖甲所示的電路中，閉合開關，兩燈泡均發光，且兩個完全相同的電流表指針偏轉如圖乙所示，則通過燈泡L1、L2的電流分別為（ ）
A．0.3A，1.5A
B．0.3A，1.2A
C．1.2A，1.5A
D．1.2A，0.3A
13．如圖所示的電路中，當開關都閉合時，電流表A、A1的示數分別為0.7A、0.3A；現在把S2斷開，只閉合S1，則電流表A、A1、A2的示數分別為（ ）
A．0.7A，0.3A，0.4A
B．0.3A，0.3A，0A
C．0.47A，0.3A，0A
D．0.7A，0.7A，0A
14．如圖所示電路，閉合開關后兩燈均正常發光，下列判斷正確的是（ ）
A．電流表A1測通過燈L1的電流
B．兩電流表的示數一定相同
C．兩燈的額定功率一定不相同
D．僅斷開S2，電流表A2的示數不變
15．如圖甲電路，閉合開關S后，兩個燈泡都能發光，乙圖為電流表A1指針的位置，如果電流表A2讀數是0.6A，則下列說法正確的是（ ）
A．電流表A1的讀數是0.3A
B．燈泡L1和L2并聯
C．電流表A1可以連接“﹣、0.6”接線柱
D．通過燈L1的電流為0.6A
16．在“探究串、并聯電路的電流關系”的實驗中，小月連接了如圖所示的電路。閉合開關，甲電流表的示數為0.5A，乙電流表的示數為0.2A，則下列判斷中正確的是（ ）
A．通過燈L1的電流為0.3A
B．通過開關的電流為0.7A
C．通過燈L2的電流為0.5A
D．通過燈L2的電流為0.3A
17．利用如圖電路探究串聯電路的規律，下列做法中（ ）
①分別把開關改接到a、b、c處，可以探究開關位置的改變對用電器控制作用的影響
②分別將電流表串聯在a、b、c處，可以探究電路中各處電流的關系
③將電壓表正負接線柱分別接在ab、bc和ac點，可以探究電路中各用電器兩端電壓與電源兩端電壓的關系
④為使探究結論更具普遍性，可更換不同的用電器或改變電源電壓進行多次實驗
A．只有①③正確
B．只有②④正確
C．只有①②④正確
D．①②③④都正確
18．如圖所示，在探究并聯電路中的電流關系時，小明同學用電流表測出A、B、C三處的電流分別為IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中記錄數據后，下一步首先應該做的是（ ）
A．整理器材，結束實驗
B．換用不同規格的小燈泡，再測出幾組電流值
C．分析數據，得出結論
D．換用電流表的另一量程，再測出一組電流值
19．小明利用如圖所示的電路驗證并聯電路電流關系，其中一根導線接錯了。下列說法正確的是（ ）
A．乙、丙兩個電流表都能測出L1的電流
B．閉合開關會發生短路，甲電流表將被燒壞
C．閉合開關會發生短路，電源和甲電流表將被燒壞
D．接錯的是導線3，應將導線3接在L2上的接頭改接在丙電流表的負接線柱上
20．在“探究串聯電路的電流特點”的實驗時，小敏同學選用兩個不同規格的小燈泡組成了如圖所示的串聯電路，然后用一個電流表分別接在a、b、c三處去測量電流，多次改變燈泡規格進行實驗，其中一次實驗的測量數據如下表，在分析數據時，她發現三處的測量值有差異，下列分析正確的是（ ）
A．電流從電源正極流向負極的過程中，電流越來越小
B．串聯電路中各處的電流本來就不相等
C．可能是測量誤差造成的，也可能是沒有對電流表調零造成的
D．只能是測量誤差造成的，不可能是沒有對電流表調零造成的
二、填空題（共10小題）：
21．如圖，閉合開關后，發現燈泡L1比燈泡L2更亮，則通過L1的電流 通過L2的電流（選填“大于”、“小于”或“等于”）。
22．如圖，兩個燈泡L1、L2是 聯關系，合上開關S后，設通過燈泡L1的電流為I1，通過燈泡L2的電流為I2，則I1 I2（選填“＞”、“＜”或“＝”）。若工作過程中燈泡L1突然燒壞，則燈泡L2 （選填“仍亮”或“不亮”）。
23．如圖所示，電源電壓保持不變，R1＝R2＝R3，開關S閉合后，電流表A1、A2的示數之比為 。
24．如圖甲所示的電路中，合上開關后，兩燈正常發光，電流表A1、A2的示數都如圖乙所示，兩燈是 （選填“串聯”或“并聯”），L2的電流是 A.
25．如圖是小明同學在演示用的電路板上連接的電路圖，當兩個開關都閉合時，電阻R1和R2的連接方式是 聯；三個電流表A1、A2、A3的示數分別為I1、I2、I3，則I1、I2、I3的關系式是 。
26．在“用電流表測電流”的實驗中，某同學接成如圖a所示的電路。當開關都閉合后兩燈都發光，兩個電流表的指針?biāo)肝恢镁鶠閳Db所示，則通過燈L1的電流為 A。若S2斷開，電流表A1的示數 （填“變大”、“不變”或“變小”）。
27．如圖甲所示電路，閉合開關S，電流表A1、A2的示數如圖乙、圖丙所示，則電流表A1的示數是
；若只將小燈泡L1、L2的位置互換，閉合開關S，電流表A2的示數是 。
28．如圖所示，閉合開關，電流表A3的示數為0.3A，電流表A2的示數為0.6A，通過燈泡L1的電流為0.5A，那么，通過燈泡L2的電流是 A；電流表A1的示數是 A。
29．如圖所示的電路中，電源電壓恒定不變，閉合開關后，通過電源的電流大小為2.35A，電流表A1的示數為1.6A，電流表A2的示數為1.75A，通過R1的電流I1＝ A，通過R2的電流I2＝ A，通過R3的電流I3＝ A。
30．如圖所示，當開關S閉合后，通過L2的電流方向為 （選填“向左”或“向右”；其中A2的示數為3A，A3的示數為1A，交換某兩個燈泡后，再次閉合開關，A2、A3的示數均不變，則電流表A1的示數為 A。
三、實驗探究題（共6小題）：
31．如圖是“探究串聯電路電流特點”的實驗電路圖。電流表的位置
（1）實驗中，選擇兩個小燈泡的規格應該是 的（選填“相同”或“不相同”）。
（2）如表是某同學實驗中的一組數據：表格中所記錄的數據中，有一處數據是明顯錯誤的，造成錯誤的原因是 。
（3）實驗中某同學發現兩個串聯的小燈泡中，L2發光，L1不發光，造成小燈泡L1不發光的原因可能是 ；
A、通過小燈泡L1的電流比小燈泡L2更小 B、小燈泡L1的燈絲斷了
C、燈泡被短路了 D、小燈泡L1靠近負極
（4）在實驗中通過多次更換小燈泡來測量A、B、C處的電流，目的是 。
A、多次測量求平均值減小誤差 B、使結論更具普遍性
32．如圖是“探究串聯電路電流特點”的實驗電路圖：
（1）連接電路時，開關應 （選填“閉合”或“斷開”）。
（2）閉合開關后，發現電流表指針向“0”刻度的左側偏轉，這是因為 。
（3）上表是某同學實驗中的一組數據，其中明顯錯誤的是在位置 （選填“A”、“B”、“C”）所測的電流值。
（4）實驗中某同學發現兩個串聯的小燈泡中，一個發光，一個不發光。造成這個燈泡不發光的原因可能是 。
A.小燈泡的燈絲斷了 B.燈絲的電阻較小 C.小燈泡靠近負極
（5）為了使實驗結論更具科學性，請你提出合理化建議（1條即可）： 。
33．在探究串聯電路中各處的電流有什么關系時，小明設計實驗電路如圖甲所示。把電流表分別串接在圖中A、B、C各處，測量流過的電流，看看它們之間有什么關系。
（1）小明先選用電流表的0～3A量程接在A點，閉合開關，發現電流表指針向零刻度線的左下方偏轉，原因是 ，改正后，又發現指針的偏轉角度 （選填“過大”或“過小”），則應該換用電流表的小量程；
（2）小明用電流表分別測出圖甲A、B、C三處的電流，電流表示數均如圖乙所示，該讀數為 A，說明串聯電路中各處電流 ，同時他發現：該電路中任意一處斷開，L1、L2均不能發光，說明串聯電路有 條通路；
（3）開關閉合狀態下，小明用一根導線把B、C連接，發現L2熄滅、L1比之前更亮，由此進一步猜想：燈泡的亮度可能跟 有關。
34．小桂和小林在“探究并聯電路中電流的規律”的實驗中：
（1）他們按如圖甲的電路圖連接電路，在圖乙的實物圖中還差一根導線沒有連接，請在圖中畫出該條導線。
（2）在實驗過程中，L2突然熄滅，L1亮度不變，電路可能出現的故障是L2 路。
（3）排除故障后，用電流表測出通過L1、L2和干路的電流，記錄如下表，第三次實驗時電流表A1指針指在如圖丙的位置，其讀數應為 A；小桂分析實驗數據后得出結論：并聯電路干路電流等于各支路電流之和，且各支路電流相等。小林認為小桂的結論可能不正確，為了驗證這個結論是否正確，他們應該更換規格 （選填“相同”或“不同”）的燈泡再次實驗。
（4）本實驗要進行多次實驗的目的是 。
35．為了探究并聯電路的電流規律，小軍同學設計了如圖甲所示的電路進行實驗。
（1）小軍同學先將電流表接在L1所在的支路上，閉合開關后，看到燈L2發光，但燈L1不發光，電流表的示數為零，電路可能存在的故障是： 。
（2）排除故障后，他測出了L1、L2支路和干路上的電流分別為I1、I2和I，電流表示數如圖中丙、丁、戊所示，丁圖中的示數為 ，在誤差允許范圍內你認為并聯電路中干路電流和各支路電流的關系是： （請寫公式表達式）。
（3）為了驗證結論的普遍性，小軍可以采用的方法是： 。
（4）小軍連接了如圖乙的實物連接圖，若要測燈L1的電流，請你在圖乙上只改動一根導線，完成電路的連接（在需改動的導線上打“×”，再畫出重新連接后的導線）。
36．小明用如圖所示電路探究并聯電路的電流特點。
（1）實驗中，他應該選擇規格 （選填“相同”或“不相同”）的兩個小燈泡；
（2）根據圖中所示情況，電流表A2測的是 （選填“L1”、“L2”或“干路”）的電流，多次實驗表明，電流表A的示數總等于A1和A2的示數之和；
（3）閉合開關兩個燈均發光，取下L1，電流表A的示數將 （選填“變大”、“變小”或“不變”）；
（4）在學習了更多的電學知識后，小明去掉了電流表A，繼續探究電流做功多少與 的關系，在這個實驗中，電流做功的多少可以通過 來反映。某次實驗中，閉合開關，觀察到小燈泡亮了一下又變暗一些，同時觀察到A1的示數從0.5A很快變回0.2A，關于這一現象合理的解釋是 。
四、計算題（共10小題）：
37．在如圖所示的電路中，電流表A1中的電流是1.6A，電流表A2中的電流是0.6A，電流表A3中的電流是1.2A，則通過燈泡L1、L2和L3中的電流各是多少安培？
38．如圖所示，閉合開關S，A1示數為0.5A，通過L3示數為0.1A，A3示數為0.7A。求：
（1）通過燈L1的電流；
（2）通過電流表A2的電流。
39．在圖甲所示的電路中，電流表A1的示數為1.2A，電流表A2的示數如圖乙所示。求：
（1）通過L2的電流為多少？
（2）通過L1的電流為多少？
40．如圖甲所示電路，當開關s閉合后，電流表的指針偏轉如圖乙所示。求：
（1）通過L1、L2的電流分別是多少？
（2）干路電流是多少？
41．在如圖所示的電路中，L1和L2是兩個不同規格的燈泡。問：
（1）只閉合S1時，若電流表A的示數為0.6A，則通過L1和L2的電流分別是多少？
（2）只閉合S2時，若電流表A的示數為0.2A，則通過L1和L2的電流分別是多少？
（3）當閉合S1和S3時，若電流表A的示數為0.9A，通過L1的電流為0.6A，則通過L2的電流是多少？
42．如圖所示電路，電流表A1讀數、電流表A3讀數均如圖所示，通過燈泡L3的電流為1.2A。求：
（1）電流表A2的讀數是多少？
（2）通過L2的電流是多大？
（3）如果L1與L3位置互換，電流表A2、A3示數各是多少？
43．認真觀察圖甲，分析并解答下面的問題：
（1）當只閉合S1時，若電流表A1的示數為0.5A，則通過L1的電流是多少？
（2）當只閉合S1、S2時，電流表A2示數如圖乙所示，電流表A1的示數為0.8A，則通過L1，L2的電流分別是多少？
（3）當開關S1、S2、S3都閉合時會出現什么情況？
44．如圖所示，將兩只燈泡通過開關接入電路中。閉合開關后甲、乙兩圖中電流表A的示數均為1.2A，圖乙中電流表A1的示數如圖丙所示。分析并解答下面的問題：
（1）圖甲中通過L2的電流是多少A？通過L1的電流是多少A？
（2）閉合開關后，圖乙中電流表A1的示數是多少A？
（3）圖乙中通過燈L2的電流為多少A？
45．認真觀察圖，分析并解答下面的問題：
（1）當只閉合S3時，若電流表A1的示數為0.1A，則通過L1的電流是多少？
（2）如果只閉合S1、S2，此時電流表A2示數如圖乙所示，其示數為多少？
（3）若只閉合S1、S2，電流表A1的示數為0.5A，則通過L1的電流是多少？
46．如圖是一個實驗用玻璃箱中的電路圖。進行實驗時，有時需要L1和L2同時發光，L3不發光；有時需要L2和L3同時發光，L1不發光。求：
（1）只閉合S1，電流表A1表示數為0.36A，則電流表A2、A3表示數各為多少？
（2）請分析當L2和L3同時發光，L1不發光時，開關S1、S2、S3的閉合情況？
（3）若L2和L3同時發光，L1不發光時，電流表A1表示數為1.5A，電流表A2示數0.6A，則A3表示數為多少？
題型
選擇題
填空題
作圖題
實驗題
計算題
總計
題數
20
10
0
6
10
46
測量處
a
b
c
電流/A
0.14
0.15
0.16
電流表的位置
A
B
C
電流/A
0.3
0.3
1.5
電流表的位置
A
B
C
電流I/A
0.3
0.3
1.5
實驗次數
1
2
3
電流表A1的示數/A
0.18
0.2
電流表A2的示數/A
0.18
0.2
電流表A的示數/A
0.36
0.4
人教版 八年級物理上冊 第15章 《電流和電路》
第5節 串、并聯電路中電流的規律
（同步基礎練習）
一、選擇題（共20小題）：
1．有一電路上串聯著20只燈泡，如果電源插頭處的電流為200mA，那么通過第10只小燈泡的電流是（ ）
A．10mAB．20mAC．200mAD．100mA
【答案】C
【解析】解：由題意可知20只燈泡串聯，且電源插頭處的電流為200mA，
因串聯電路中各處的電流相等，所以，通過每只小燈泡的電流均為200mA。
故選：C。
2．兩只不一樣的燈泡串聯在一個電源上，有一只燈泡發出了很強的光，而另一只燈泡卻發出很暗的光，則下列說法中正確的是（ ）
A．發光強的燈泡中電流大B．發光暗的燈泡中電流小
C．兩燈中電流一樣大D．無法確定
【答案】C
【解析】解：兩個燈泡串聯在同一電源上，由串聯電路的電流特點知，流過它們的電流相等；它們的亮度不同是由它們的實際功率不同（或電阻不同）造成的，故ABD錯誤，C正確。
故選：C。
3．如圖，開關S閉合后，電流從電池正極出發，通過燈泡后流回負極，則 A、B兩點電流大小關系是（ ）
A．IA＞IBB．IA＜IBC．IA＝IBD．無法確定
【答案】C
【解析】解：由圖可知，開關S閉合后，電流從電池正極出發，通過燈泡后流回負極，假設 A、B兩點分別是兩個燈泡，在串聯電路中，各處電流相等，則通過A、B兩點電流大小相等。即IA＝IB。
故選：C。
4．連接如圖所示電路，研究串聯電路中電流的特點。閉合開關后，電流表甲和乙的示數分別為0.22A和0.20A，造成兩個電流表示數不同的原因可能是（ ）
A．燈泡規格不同
B．某個電流表沒有校零
C．燈泡L1更靠近電源正極
D．電流先到達電流表甲，經過燈L2時被消耗了一些，到達電流表乙時會少一些
【答案】B
【解析】解：由電路圖可知，兩燈和兩電流表串聯接入電路，根據串聯電路的電流特點，電路中各處的電流應相等；
而實驗時電流表甲和乙的示數分別為0.22A和 0.20A（即兩個電流值略有差異），造成兩個電流表示數不同的原因可能是兩個電流表的讀數誤差或指針未調整，即電流表本身的原因；而電流表的示數與燈泡L1和L2規格、燈泡在電路中的位置無關。
故選：B。
5．如圖甲所示的串聯電路中，閉合開關S時，小桂發現燈泡L1比L2更亮，A處接有一電流表，示數如圖乙所示，下列說法正確的是（ ）
A．經過L1的電流比L2大
B．經過L1的電流比L2小
C．L1、L2的電流都是0.2A
D．L1、L2的電流都是1.0A
【答案】C
【解析】解：由電路圖知，兩燈串聯，
由圖乙知，電流表使用小量程，分度值0.02A，電流表示數0.2A，
因為串聯電路中電流處處相等，所以通過兩個燈泡的電流都是0.2A。
故選：C。
6．如圖所示，AB和BC是由同種材料制成的長度相同、橫截面積不同的兩段導體，將它們串聯后連入電路中。比較通過這兩段導體的電流的大小，有（ ）
A．IAB＝IBCB．IAB＜IBCC．IAB＞IBCD．無法判斷
【答案】A
【解析】解：由圖可知，AB和BC兩段導體串聯，因串聯電路中各處的電流相等，
所以，通過它們的電流IAB＝IBC，故BCD錯誤、A正確。
故選：A。
7．如圖所示的實驗電路，閉合開關S后，電流表A的示數為0.5A，電流表A1的示數為0.3A。則通過小燈泡L1、L2的電流分別是（ ）
A．0.3A、0.2A
B．0.2A、0.3A
C．0.5A、0.3A
D．0.5A、0.2A
【答案】A
【解析】解：因為兩燈泡并聯，電流表A測干路的電流，電流表A1測燈L1的電流，并聯電路中干路電流等于各支路電流之和，
所以流過燈泡L2的電流：I2＝IA﹣IA1＝0.5A﹣0.3A＝0.2A。
故通過燈泡L1的電流是0.3A；通過燈泡L2的電流是0.2A；
故選：A。
8．如圖甲所示電路，閉合開關后燈L1、L2均正常發光，電流表A1、A2的示數都如圖乙所示，下列說法正確的是（ ）
A．燈L1、L2是串聯連接的B．流過燈L2的電流是0.3A
C．流過燈L1的電流是1.5AD．干路中電流為1.8A
【答案】B
【解析】解：（1）由圖甲知，兩燈并聯在電路中，電流表A1測干路電流，A2測L2電流，故A錯誤；
（2）開關閉合，兩個電流表指針位置相同，由并聯電路的電流規律知，干路電流大于支路電流，所以A1使用0～3A量程，分度值0.1A，A2使用0～0.6A量程，分度值0.02A，
由圖乙知，電流表A1的示數，即干路電流I＝1.5A，電流表A2的示數，即通過L2電流I2＝0.3A，
所以通過L1的電流I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故B正確，CD錯誤。
故選：B。
9．如圖所示，在探究“并聯電路的電流規律”時，閉合開關S后，電流表A1的示數為0.9A，A2的示數為0.5A，則通過燈泡L1的電流為（ ）
A．0.4A
B．0.5A
C．0.9A
D．1.4A
【答案】A
【解析】解：由圖知，兩燈泡并聯，電流表A測干路電流，A2的測量支路L2的電流，
已知電流表A的示數I＝0.9A，A2的示數是0.5A，則通過小燈泡L2的電流I2＝0.5A，
根據并聯電路中干路電流等于各支路電流之和，可得
通過小燈泡L1的電流：I1＝I﹣I2＝0.9A﹣0.5A＝0.4A。
故選：A。
10．如圖所示，在探究“并聯電路的電流規律”時，閉合開關S后，電流表A的示數是0.6A，電流表A1的示數是0.2A，則電流表A2的示數是（ ）
A．0.2A
B．0.3A
C．0.4A
D．0.6A
【答案】C
【解析】解：由圖知，兩燈泡并聯，A1測L1支路的電流，電流表A2測L2支路的電流，電流表A測干路電流，
因并聯電路中干路電流等于各支路電流之和，
所以電流表A2的示數：IA2＝IA﹣IA1＝0.6A﹣0.2A＝0.4A。
故選：C。
11．如圖甲所示的電路中，兩個燈泡L！、L2并聯，閉合開關，電流表A2的示數如圖乙所示。電流表A1和A的指針都指向同一刻度，如圖丙所示。下列說法正確的是（ ）
A．通過燈L2的電流為0.16A B．燈L1比燈L2更亮
C．電流表A的示數為0.1A D．通過燈L1的電流為0.2A
【答案】D
【解析】解：閉合開關，兩燈泡并聯接入電路，電流表A1測量的是通過燈泡L1的電流；電流表A2測量的是通過燈泡L2的電流；電流表A測量干路電流，
由圖乙可知，電流表A2所選量程為0～3A，分度值為0.1A，示數為0.8A，則通過L2的電流為0.8A，故A錯誤；
電流表A1和A的指針都指向同一刻度，如圖丙所示，
因并聯電路干路電流等于各支路電流之和，則電流表A的示數大于電流表A1的示數，所以電流表A1所選量程為0～0.6A，分度值為0.1A，示數為0.2A，則通過L1的電流為0.2A，故D正確；
電流表A所選量程為0～3A，分度值為0.1A，示數為1A，故C錯誤；
因并聯電路兩端電壓相等，所以燈泡L1兩端電壓等于燈泡L2兩端電壓，且通過燈泡L1的電流小于通過燈泡L2的電流，由P＝UI可知，燈泡L1的實際功率小于燈泡L2的實際功率，所以燈L2比燈L1更亮，故B錯誤。
故選：D。
12．如圖甲所示的電路中，閉合開關，兩燈泡均發光，且兩個完全相同的電流表指針偏轉如圖乙所示，則通過燈泡L1、L2的電流分別為（ ）
A．0.3A，1.5A
B．0.3A，1.2A
C．1.2A，1.5A
D．1.2A，0.3A
【答案】D
【解析】解：由電路圖可知，兩燈泡并聯，電流表A2測干路電流，電流表A1測L2支路電流；
因并聯電路中干路電流等于各支路電流之和，且兩個電流表的指針在同一個位置，
所以，干路電流表A2的量程為0～3A，分度值為0.1A，示數1.5A，
L2支路電流表A1的量程為0～0.6A，分度值為0.02A，示數0.3A，
則燈L1中的電流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A。
故選：D。
13．如圖所示的電路中，當開關都閉合時，電流表A、A1的示數分別為0.7A、0.3A；現在把S2斷開，只閉合S1，則電流表A、A1、A2的示數分別為（ ）
A．0.7A，0.3A，0.4A
B．0.3A，0.3A，0A
C．0.47A，0.3A，0A
D．0.7A，0.7A，0A
【答案】B
【解析】解：由電路圖知，當開關都閉合時，兩燈并聯，電流表A在干路上，電流表A1在L2的支路上，A2在L1的支路上，
已知此時A、A1的示數分別為0.7A、0.3A，則干路電流I＝0.7A，通過L2的電流I2＝0.3A，
因為并聯電路中干路電流等于各支路電流之和，所以通過L1的電流I1＝I﹣I2＝0.7A﹣0.3A＝0.4A；
當S2斷開，只閉合S1，L1支路斷路，則A2的示數為0A；此時電路為L2的簡單電路，A、A1都測通過L2的電流；
因為并聯電路中各支路間互不影響，所以通過L2的電流不變，則電流表A、A1的示數都為0.3A，故ACD錯誤，B正確。
故選：B。
14．如圖所示電路，閉合開關后兩燈均正常發光，下列判斷正確的是（ ）
A．電流表A1測通過燈L1的電流
B．兩電流表的示數一定相同
C．兩燈的額定功率一定不相同
D．僅斷開S2，電流表A2的示數不變
【答案】A
【解析】解：A、電流表A1測通過燈L1的電流，故A正確；
B、電流表A1測通過燈L2的電流，電流表A2測干路電流，根據并聯電路干路電流等于各支路電流之和，電流表A2示數肯定大于電流表A1示數，故B錯誤；
C、不能確定兩燈的額定功率關系，故C錯誤；
D、斷開S2，燈L2斷路，電流表A2測流過L1的電流，一定減小，故D錯誤。
故選：A。
15．如圖甲電路，閉合開關S后，兩個燈泡都能發光，乙圖為電流表A1指針的位置，如果電流表A2讀數是0.6A，則下列說法正確的是（ ）
A．電流表A1的讀數是0.3A
B．燈泡L1和L2并聯
C．電流表A1可以連接“﹣、0.6”接線柱
D．通過燈L1的電流為0.6A
【答案】B
【解析】解：（1）由圖甲知，電流從正極流出經電流表A1后分成兩支，一支通過L1，另一支通過L2和A2，所以兩燈并聯，電流表A1測干路電流，電流表A2測L2的電流；
（2）因為并聯電路中干路電流等于各支路電流之和，且電流表A2讀數是0.6A，由圖乙知，電流表A1應選擇0～3A的量程，連接“﹣、3”接線柱，A1讀數為1.5A，
則通過L1的電流I1＝I﹣I2＝1.5A﹣0.6A＝0.9A，故ACD錯誤，B正確。
故選：B。
16．在“探究串、并聯電路的電流關系”的實驗中，小月連接了如圖所示的電路。閉合開關，甲電流表的示數為0.5A，乙電流表的示數為0.2A，則下列判斷中正確的是（ ）
A．通過燈L1的電流為0.3A
B．通過開關的電流為0.7A
C．通過燈L2的電流為0.5A
D．通過燈L2的電流為0.3A
【答案】B
【解析】解：由電路圖知，閉合開關，兩燈并聯，開關S在干路中，控制整個電路；
甲電流表測量通過L1的電流，乙電流表測量L2的電流，
即通過燈L1的電流為：I1＝I甲＝0.5A，
通過燈L2的電流為：I2＝I乙＝0.2A，
因為并聯電路中干路中的電流等于各支路電流之和，
所以通過干路的電流即通過開關的電流為：I＝I甲+I乙＝0.5A+0.2A＝0.7A，故B正確，ACD錯誤。
故選：B。
17．利用如圖電路探究串聯電路的規律，下列做法中（ ）
①分別把開關改接到a、b、c處，可以探究開關位置的改變對用電器控制作用的影響
②分別將電流表串聯在a、b、c處，可以探究電路中各處電流的關系
③將電壓表正負接線柱分別接在ab、bc和ac點，可以探究電路中各用電器兩端電壓與電源兩端電壓的關系
④為使探究結論更具普遍性，可更換不同的用電器或改變電源電壓進行多次實驗
A．只有①③正確
B．只有②④正確
C．只有①②④正確
D．①②③④都正確
【答案】D
【解析】解：A、分別把開關改接到a、b、c處，開關的位置不同，通過開關的通斷，可以探究開關位置的改變對用電器控制作用的影響，故①正確；
B、分別將電流表串聯在a、b、c處，電流表測不同位置的電流，可以探究電路中各處電流的關系，故②正確；
C、電壓表要并聯在ab、bc和ac點，分別測量燈泡L1、L2和電源電壓，可以探究串聯電路中各用電器兩端電壓與電源兩端電壓的關系，故③正確；
D、本實驗是探究串聯電路的規律（主要是電流、電壓的規律），為使探究結論更具普遍性，可更換不同的用電器或改變電源電壓進行多次實驗，故④正確。
故選：D。
18．如圖所示，在探究并聯電路中的電流關系時，小明同學用電流表測出A、B、C三處的電流分別為IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中記錄數據后，下一步首先應該做的是（ ）
A．整理器材，結束實驗
B．換用不同規格的小燈泡，再測出幾組電流值
C．分析數據，得出結論
D．換用電流表的另一量程，再測出一組電流值
【答案】B
【解析】解：一次實驗的結果帶有一定的偶然性，所以應改變實驗條件，即換用不同規格的燈泡使電路中的電流發生變化，再進行幾次測量，才能得出可靠的結論。而改變電流表的量程則無助于實驗結論的得出；故ACD選項不可行，B選項可行。
故選：B。
19．小明利用如圖所示的電路驗證并聯電路電流關系，其中一根導線接錯了。下列說法正確的是（ ）
A．乙、丙兩個電流表都能測出L1的電流
B．閉合開關會發生短路，甲電流表將被燒壞
C．閉合開關會發生短路，電源和甲電流表將被燒壞
D．接錯的是導線3，應將導線3接在L2上的接頭改接在丙電流表的負接線柱上
【答案】D
【解析】解：由圖知，兩燈并聯，甲電流表測干路的電流，燈L1、乙電流表、丙電流表串聯后再與L2并聯，且電流從丙電流表的負接線柱流入、正接線柱流出。
A、因為丙電流表正負接線柱接反了，丙電流表有可能損壞，因乙、丙兩個電流表串聯，故兩個電流表都不能測出L1的電流，故A錯誤；
BC、閉合開關，兩燈并聯，只是丙電流表的正負接線柱接反，可能損壞丙電流表，不會發生短路，由于并聯電路各支路互不影響，甲電流表可測L2的電流，電源和甲電流表不會被燒壞，故BC錯誤；
D、利用如圖所示的電路驗證并聯電路電流關系，甲電流表應測干路電流，乙電流表測L1的電流，丙電流表應測L2的電流，且電流應從丙電流表的正接線柱流入，接錯的是導線3，應將導線3的左端改接在丙電流表的負接線柱上，故D正確；
故選：D。
20．在“探究串聯電路的電流特點”的實驗時，小敏同學選用兩個不同規格的小燈泡組成了如圖所示的串聯電路，然后用一個電流表分別接在a、b、c三處去測量電流，多次改變燈泡規格進行實驗，其中一次實驗的測量數據如下表，在分析數據時，她發現三處的測量值有差異，下列分析正確的是（ ）
A．電流從電源正極流向負極的過程中，電流越來越小
B．串聯電路中各處的電流本來就不相等
C．可能是測量誤差造成的，也可能是沒有對電流表調零造成的
D．只能是測量誤差造成的，不可能是沒有對電流表調零造成的
【答案】D
【解析】解：AB、在串聯電路中，各處的電流都是相同的，故AB錯誤；
C、若是因為沒有對電流表調零造成的，則電流值是相等的，故C錯誤；
D、測量過程中總是存在誤差，誤差會使三處的測量值有差異，故D正確。
故選：D。
二、填空題（共10小題）：
21．如圖，閉合開關后，發現燈泡L1比燈泡L2更亮，則通過L1的電流 通過L2的電流（選填“大于”、“小于”或“等于”）。
【答案】等于。
【解析】解：由圖可知，兩燈泡串聯，串聯時L1比L2亮一些，即燈泡L1的實際功率較大，串聯電路各處電流相等，所以通過兩燈泡的電流相等。
故答案為：等于。
22．如圖，兩個燈泡L1、L2是 聯關系，合上開關S后，設通過燈泡L1的電流為I1，通過燈泡L2的電流為I2，則I1 I2（選填“＞”、“＜”或“＝”）。若工作過程中燈泡L1突然燒壞，則燈泡L2 （選填“仍亮”或“不亮”）。
【答案】串；＝；不亮。
【解析】解：從圖中可以看出，只有一條電流路徑，流過一個元件的電流同時流過另一個元件，因此各元件相互影響，屬于串聯電路；
因為串聯電路中處處電流相等，因此通過L1、L2的電流相等，故I1＝I2；因為串聯電路中出現斷路現象，整個電路將停止工作，因此如果燈泡L1突然燒壞，則燈泡L2不會發光。
故答案為：串；＝；不亮。
23．如圖所示，電源電壓保持不變，R1＝R2＝R3，開關S閉合后，電流表A1、A2的示數之比為 。
【答案】3：2。
【解析】解：由電路圖可知，三電阻并聯，電流表A1測R1與R2支路電流之和，電流表A2測R2與R3支路電流之和，
并聯電路中各支路兩端的電壓相等，可設R1＝R2＝R3＝R，
由并聯電路的電流特點和歐姆定律可得，A2的示數IA2=UR2+UR3=2UR，
因并聯電路中干路電流等于各支路電流之和，則A1的示數IA1=UR1+2UR=3UR，
所以，兩電流表的示數之比：IA1：IA2=3UR：2UR=3：2。
故答案為：3：2。
24．如圖甲所示的電路中，合上開關后，兩燈正常發光，電流表A1、A2的示數都如圖乙所示，兩燈是 （選填“串聯”或“并聯”），L2的電流是 A.
【答案】并聯；1.2。
【解析】解：由圖甲知，L1 與L2并聯，A2測干路的電流I，A1測L1支路的電流I1，
由并聯電路電流特點可知：IA2＞IA1；而兩電流表指針指在同一位置，所以A1使用0～0.6A量程，分度值0.02A，通過燈L1的電流為I1＝0.3A；
A2使用0～3A量程，分度值0.1A，干路電流I＝1.5A；
通過燈L2的電流為I2＝I﹣I1＝1.5A﹣0.3A＝1.2A。
故答案為：并聯；1.2。
25．如圖是小明同學在演示用的電路板上連接的電路圖，當兩個開關都閉合時，電阻R1和R2的連接方式是 聯；三個電流表A1、A2、A3的示數分別為I1、I2、I3，則I1、I2、I3的關系式是 。
【答案】并；I1＝I2+I3。
【解析】解：由圖可知，當兩個開關都閉合時，R1、R2并聯，電流表A1在干路上，其示數是I1，A2與R1串聯測量R1的電流，其示數是I2，A3與R2串聯測量R2的電流，其示數是I3，根據并聯電路干路的電流等于各支路電流之和，I1、I2、I3的關系式是I1＝I2+I3。
故答案為：并；I1＝I2+I3。
26．在“用電流表測電流”的實驗中，某同學接成如圖a所示的電路。當開關都閉合后兩燈都發光，兩個電流表的指針?biāo)肝恢镁鶠閳Db所示，則通過燈L1的電流為 A。若S2斷開，電流表A1的示數 （填“變大”、“不變”或“變小”）。
【答案】1.92；變小。
【解析】解：由圖a可知，兩燈并聯，當開關都閉合后兩燈都發光，兩電流表A1和A2分別測量的是干路和支路電流，由于干路電流大于支路電流，A1測量干路電流，故A1選用的是大量程，由b圖可知干路電流為I＝2.40A；
A2測量通過燈泡L2的電流，故A2選擇的是小量程，所以L2的電流為I2＝0.48A；由并聯電路電流的規律I＝I1+I2可得，通過燈L1的電流：I1＝I﹣I2＝2.40A﹣0.48A＝1.92A；
若S2斷開，電路為L1的簡單電路，電流表A1由測L1、L2的總電流變?yōu)闇yL1電流，示數變小。
故答案為：1.92；變小。
27．如圖甲所示電路，閉合開關S，電流表A1、A2的示數如圖乙、圖丙所示，則電流表A1的示數是
；若只將小燈泡L1、L2的位置互換，閉合開關S，電流表A2的示數是 。
【答案】1.5A；1A。
【解析】解：由電路圖可知，L1與L2并聯，電流表A1測干路電流，電流表A2測L2支路的電流。
（1）因并聯電路中干路電流等于各支路電流之和，且電流表A1指針的偏角小于電流表A2指針的偏角，
所以，電流表A1的量程為0～3A，分度值為0.1A，示數I＝1.5A，
電流表A2的量程為0～0.6A，分度值為0.02A，示數I2＝0.5A，
則通過小燈泡L1的電流I1＝I﹣I2＝1.5A﹣0.5A＝1A；
（2）若只將小燈泡L1、L2的位置互換，閉合開關S后，
因并聯電路中各支路獨立工作、互不影響，
所以，通過兩燈泡的電流不變，干路電流不變，即電流表A1的示數不變，
此時電流表A2測L1支路的電流，電流表A2的示數是1A。
故答案為：1.5A；1A。
28．如圖所示，閉合開關，電流表A3的示數為0.3A，電流表A2的示數為0.6A，通過燈泡L1的電流為0.5A，那么，通過燈泡L2的電流是 A；電流表A1的示數是 A。
【答案】0.3；1.1。
【解析】解：由電路圖可知，三燈泡并聯，電流表A1測的是干路電流，A2測的是L2與L3電流之和，A3測的是L3電流；
并聯電路中干路電流等于各支路電流之和，通過燈泡L2的電流：
I2＝IA2﹣I3＝0.6A﹣0.3A＝0.3A，
因并聯電路中干路電流等于各支路電流之和，
所以，電流表A1的示數：IA1＝IA2+I1＝0.6A+0.5A＝1.1A。
故答案為：0.3；1.1。
29．如圖所示的電路中，電源電壓恒定不變，閉合開關后，通過電源的電流大小為2.35A，電流表A1的示數為1.6A，電流表A2的示數為1.75A，通過R1的電流I1＝ A，通過R2的電流I2＝ A，通過R3的電流I3＝ A。
【答案】0.75；1；0.6。
【解析】解：三電阻并聯，電流表A1測R2和R3支路的電流之和，電流表A2測R1和R2支路的電流之和；
已知通過電源的電流大小I＝2.35A，電流表A1的示數為1.6A，電流表A2的示數為1.75A，
根據并聯電路的電流關系可得：I＝I1+I2+I3＝2.35A，
IA2＝I1+I2＝1.75A，
IA1＝I2+I3＝1.6A，
解得，電路中通過R3的電流為：I3＝I﹣IA2＝2.35A﹣1.75A＝0.6A，
電路中通過R2的電流為：I2＝IA1﹣I3＝1.6A﹣0.6A＝1A，
電路中通過R1的電流為：I1＝IA2﹣I2＝1.75A﹣1A＝0.75A，
故答案為：0.75；1；0.6。
30．如圖所示，當開關S閉合后，通過L2的電流方向為 （選填“向左”或“向右”；其中A2的示數為3A，A3的示數為1A，交換某兩個燈泡后，再次閉合開關，A2、A3的示數均不變，則電流表A1的示數為 A。
【答案】3.5。
【解析】解：由圖可知，三個燈泡并聯接入電路，電流從電源的正極出發，依次經過A1、A2、L2、A3回到電源的負極，所以通過L2的電流方向為向左；
電流表A1測干路電流，電流表A2測燈L2和L3的總電流，電流表A3測燈L2和L1的總電流，
并聯電路干路電流等于各支路電流之和，則I2+I3＝3A，I2+I1＝1A，
交換某兩個燈泡后，再次閉合開關，A2、A3的示數均不變，
并聯電路各支路兩端電壓相等，若互換的燈泡為L2和L1，則R1＝R2，由歐姆定律可得：
I1＝I2=12×1A＝0.5A，則I3＝3A﹣0.5A＝2.5A，
電流表A1的示數為：I＝I1+I2+I3＝0.5A+3A＝3.5A；
若互換的燈泡為L2和L3，則R2＝R3，由歐姆定律可得：
I2＝I3=12×3A＝1.5A，則I1＝1A﹣1.5A＝﹣0.5A，這種情況不會出現；
若互換的燈泡為L1和L3，則R1＝R3，由歐姆定律可得：I1＝I3，根據并聯電路電流規律可知電流表A2和電流表A3的示數相等，這種情況不符合題意，
所以電流表A1的示數為3.5A。
故答案為：3.5。
三、實驗探究題（共6小題）：
31．如圖是“探究串聯電路電流特點”的實驗電路圖。電流表的位置
（1）實驗中，選擇兩個小燈泡的規格應該是 的（選填“相同”或“不相同”）。
（2）如表是某同學實驗中的一組數據：表格中所記錄的數據中，有一處數據是明顯錯誤的，造成錯誤的原因是 。
（3）實驗中某同學發現兩個串聯的小燈泡中，L2發光，L1不發光，造成小燈泡L1不發光的原因可能是 ；
A、通過小燈泡L1的電流比小燈泡L2更小 B、小燈泡L1的燈絲斷了
C、燈泡被短路了 D、小燈泡L1靠近負極
（4）在實驗中通過多次更換小燈泡來測量A、B、C處的電流，目的是 。
A、多次測量求平均值減小誤差 B、使結論更具普遍性
【答案】（1）不相同；（2）電流表接的小量程卻按照大量程讀數了；（3）C；（4）B。
【解析】解：（1）為了使結論更具普遍性，應使用不相同規格的燈泡進行實驗；
（2）因串聯電路各處的電流都相等，測得的三個不同位置的電流值，有一個位置的電流測量明顯有誤，兩個測量值是正確的，錯誤的電流值應是1.5A，錯誤的原因在于：電流表接的小量程卻按照大量程讀數了；
（3）A、串聯電路中各處的電流都相等，所以通過發光和不發光燈泡的電流是相等的，故A錯誤；
B、一個燈亮，說明電路為通路，故B錯誤；
C、不亮的燈泡被短路，電路仍為通路，故C正確；
D、燈發光與否與小燈泡靠近負極無關，故D錯誤；
故選：C；
（4）在實驗中通過多次更換小燈泡來測量A、B、C處的電流，目的是測出多組電流值，找到普遍規律，故B正確；
故選：B。
故答案為：（1）不相同；（2）電流表接的小量程卻按照大量程讀數了；（3）C；（4）B。
32．如圖是“探究串聯電路電流特點”的實驗電路圖：
（1）連接電路時，開關應 （選填“閉合”或“斷開”）。
（2）閉合開關后，發現電流表指針向“0”刻度的左側偏轉，這是因為 。
（3）上表是某同學實驗中的一組數據，其中明顯錯誤的是在位置 （選填“A”、“B”、“C”）所測的電流值。
（4）實驗中某同學發現兩個串聯的小燈泡中，一個發光，一個不發光。造成這個燈泡不發光的原因可能是 。
A.小燈泡的燈絲斷了 B.燈絲的電阻較小 C.小燈泡靠近負極
（5）為了使實驗結論更具科學性，請你提出合理化建議（1條即可）： 。
【答案】（1）斷開；（2）電流表正負接線柱接反了；（3）C；（4）B；（5）應換用不同規格的小燈泡多次實驗。
【解析】解：（1）為了保護電路，連接電路時開關應斷開；
（2）閉合開關后，發現電流表指針向“0”刻度的左側偏轉，這是因為電流表正負接線柱接反了；
（3）因串聯電路中各處的電流都相等，所以由表中的數據可知1.5是錯誤的數值；原因是電流表選用小量程，按大量程讀數；
（4）A、由串聯電路的特點可知，若燈泡的燈絲斷了，另一個也不發光，故A錯誤；
B、若燈絲的電阻較?。磧蔁舻囊?guī)格不同），由P＝I2R可知該燈泡的實際功率較小，則這個燈達不到發光的亮度，故B正確；
C、因為串聯電路各處的電流都相等，所以燈泡的發光情況與小燈泡靠近負極無關，故C錯誤；
故選B；
（5）該同學選用了兩個規格相同的燈泡，選用器材太特殊，結論有偶然性，所以應換用不同規格的小燈泡多次實驗，使結論更具有普遍性。
故答案為：（1）斷開；（2）電流表正負接線柱接反了；（3）C；（4）B；（5）應換用不同規格的小燈泡多次實驗。
33．在探究串聯電路中各處的電流有什么關系時，小明設計實驗電路如圖甲所示。把電流表分別串接在圖中A、B、C各處，測量流過的電流，看看它們之間有什么關系。
（1）小明先選用電流表的0～3A量程接在A點，閉合開關，發現電流表指針向零刻度線的左下方偏轉，原因是 ，改正后，又發現指針的偏轉角度 （選填“過大”或“過小”），則應該換用電流表的小量程；
（2）小明用電流表分別測出圖甲A、B、C三處的電流，電流表示數均如圖乙所示，該讀數為 A，說明串聯電路中各處電流 ，同時他發現：該電路中任意一處斷開，L1、L2均不能發光，說明串聯電路有 條通路；
（3）開關閉合狀態下，小明用一根導線把B、C連接，發現L2熄滅、L1比之前更亮，由此進一步猜想：燈泡的亮度可能跟 有關。
【答案】（1）電流表的正負接線柱接反了；過小；（2）0.2；相等；一；（3）電流大小。
【解析】解：（1）開關閉合后，小陽發現電流表指針向零刻度線的左下方偏轉，其原因是電流表正負接線柱接反了；
發現指針的偏轉角度過小，這說明電流表選擇的量程較大，應換用小量程；
（2）圖乙中電流表選用的是小量程，分度值為0.02A，示數為0.2A；A、B、C三處的電流相同，這說明串聯電路中電流處處相同；
該電路中任意一處斷開，L1、L2均不能發光，說明串聯電路有一條通路；
（3）開關閉合狀態下，小明用一根導線把B、C連接，燈泡L2被短路，此時電路中的電流會變大，L1比之前更亮，由此進一步猜想：燈泡的亮度可能跟通過燈泡的電流有關。
故答案為：（1）電流表的正負接線柱接反了；過??；（2）0.2；相等；一；（3）電流大小。
34．小桂和小林在“探究并聯電路中電流的規律”的實驗中：
（1）他們按如圖甲的電路圖連接電路，在圖乙的實物圖中還差一根導線沒有連接，請在圖中畫出該條導線。
（2）在實驗過程中，L2突然熄滅，L1亮度不變，電路可能出現的故障是L2 路。
（3）排除故障后，用電流表測出通過L1、L2和干路的電流，記錄如下表，第三次實驗時電流表A1指針指在如圖丙的位置，其讀數應為 A；小桂分析實驗數據后得出結論：并聯電路干路電流等于各支路電流之和，且各支路電流相等。小林認為小桂的結論可能不正確，為了驗證這個結論是否正確，他們應該更換規格 （選填“相同”或“不同”）的燈泡再次實驗。
（4）本實驗要進行多次實驗的目的是 。
【答案】（1）見解答圖；（2）斷；（3）0.24；不同；（4）尋找普遍規律。
【解析】解：（1）根據實物圖可知，該電路為并聯電路，電流表A2與L2先串聯，再并聯在L1和電流表A1的兩端，見下圖：
（2）由電路圖知燈泡L1和L2并聯，在實驗過程中，L2突然熄滅，L1亮度不變，所以電路可能出現的故障是L2斷路，若L2短路時，L1也會同時被短路，不會發光；
（3）（4）由圖丙知電流表的量程為0～0.6A，分度值為0.02A，所以電流表示數為0.24A；
為了尋找普遍規律，應該換用不同規則的器材多次實驗；之所以得出：并聯電路中，干路電流等于各支路電流之和，且各支路的電流相等，是因為選兩個規格相同的小燈泡、只測量了一次實驗數據就得出結論，該結論不具有普遍性。
故答案為：（1）見解答圖；（2）斷；（3）0.24；不同；（4）尋找普遍規律。
35．為了探究并聯電路的電流規律，小軍同學設計了如圖甲所示的電路進行實驗。
（1）小軍同學先將電流表接在L1所在的支路上，閉合開關后，看到燈L2發光，但燈L1不發光，電流表的示數為零，電路可能存在的故障是： 。
（2）排除故障后，他測出了L1、L2支路和干路上的電流分別為I1、I2和I，電流表示數如圖中丙、丁、戊所示，丁圖中的示數為 ，在誤差允許范圍內你認為并聯電路中干路電流和各支路電流的關系是： （請寫公式表達式）。
（3）為了驗證結論的普遍性，小軍可以采用的方法是： 。
（4）小軍連接了如圖乙的實物連接圖，若要測燈L1的電流，請你在圖乙上只改動一根導線，完成電路的連接（在需改動的導線上打“×”，再畫出重新連接后的導線）。
【答案】（1）L1或電流表斷路；（2）0.54A；I＝I1+I2；（3）應換用不同規格的燈泡多次實驗；（4）見解析。
【解析】解：（1）兩燈并聯，小薇先將電流表接在L1所在的支路上，閉合開關后，看到燈L2發光，說明干路和L2所在支路為通路，但燈L1不發光，電流表的示數為零，電路可能存在的故障是：L1或電流表斷路；
（2）測出了L1、L2支路和干路上的電流分別為I1、I2和I，圖丙、丁中，電流表選用小量程，分度值為0.02A，示數分別為0.56A和0.54A；戊中電流表選用大量程，分度值為0.1A，示數為1.1A，所以在誤差允許范圍內，I＝I1+I2；
（3）為驗證結論的普遍性，應換用不同規格的燈泡多次實驗；
（4）電流表與待測電路串聯，電流表接在干路上，此時電流表測的是干路電流；
若要測燈L1的電流，電流表要與L1串聯，如下圖所示：
故答案為：（1）L1或電流表斷路；（2）0.54A；I＝I1+I2；（3）應換用不同規格的燈泡多次實驗；（4）見解析。
36．小明用如圖所示電路探究并聯電路的電流特點。
（1）實驗中，他應該選擇規格 （選填“相同”或“不相同”）的兩個小燈泡；
（2）根據圖中所示情況，電流表A2測的是 （選填“L1”、“L2”或“干路”）的電流，多次實驗表明，電流表A的示數總等于A1和A2的示數之和；
（3）閉合開關兩個燈均發光，取下L1，電流表A的示數將 （選填“變大”、“變小”或“不變”）；
（4）在學習了更多的電學知識后，小明去掉了電流表A，繼續探究電流做功多少與 的關系，在這個實驗中，電流做功的多少可以通過 來反映。某次實驗中，閉合開關，觀察到小燈泡亮了一下又變暗一些，同時觀察到A1的示數從0.5A很快變回0.2A，關于這一現象合理的解釋是 。
【答案】（1）不相同；（2）L2；（3）變??；（4）電流；燈泡亮度；燈絲電阻受到溫度的影響。
【解析】解：（1）為避免實驗的偶然性，要選擇兩個不同規格的燈泡多次實驗；
（2）根據實物圖可知，電流從電源的正極出來，經過開關、電流表A后分成兩條路徑，一條路徑經過電流表A2、燈泡L2，另一條路徑經過L1、電流表A1，兩條路徑的電流匯合后一起回到電源的負極，所電流表A2測的是通過燈泡L2的電流；
（3）閉合開關兩個燈均發光，取下L1，該支路的電流為0，并聯電路中各支路互不影響，所以另一條支路的電流不變；根據并聯電路的電流規律可知，干路中的電流變小，電流表A示數變??；
（4）電功的大小與電流大小、電壓大小、通電時間有關，該電路為并聯電路，各支路兩端的電壓相同，通電時間不同，通過每個支路的電流不同，所以可以探究電功與電流大小的關系；實驗中電功的大小可以通過燈泡的亮度來反映；
閉合開關時，由于此時小燈泡燈絲的溫度較低，小燈泡兩端的電壓不變，根據歐姆定律可知，通過燈泡的電流較大；通電一段時間，燈絲溫度升高，電阻變大，根據歐姆定律可知，通過燈泡的電流會變小。
故答案為：（1）不相同；（2）L2；（3）變??；（4）電流；燈泡亮度；燈絲電阻受到溫度的影響。
四、計算題（共10小題）：
37．在如圖所示的電路中，電流表A1中的電流是1.6A，電流表A2中的電流是0.6A，電流表A3中的電流是1.2A，則通過燈泡L1、L2和L3中的電流各是多少安培？
【答案】通過燈L1的電流為1A；L2的電流為0.2A，L3的電流為0.4A。
【解析】解：由電路圖知，三個燈泡并聯，電流表A1測干路電流，
電流表A2測流過燈L2與L3的電流，電流表A3測流過燈L2和L1的電流；
由并聯電路的特點知：1.6A＝IL1+IL2+IL3①；
IA2＝IL2+IL3，即0.6A＝IL2+IL3②；
IA3＝IL2+IL1，即1.2A＝IL2+IL3③；
由①②③解得：IL1＝1A；IL2＝0.2A；IL3＝0.4A。
答：通過燈L1的電流為1A；L2的電流為0.2A，L3的電流為0.4A。
38．如圖所示，閉合開關S，A1示數為0.5A，通過L3示數為0.1A，A3示數為0.7A。求：
（1）通過燈L1的電流；
（2）通過電流表A2的電流。
【答案】（1）通過燈L1的電流為0.2A；（2）通過電流表A2的電流為0.6A。
【解析】解：（1）由圖可知，三個燈泡并聯，電流表A1測流過燈L2、L3的電流之和；電流表A2測流過燈L1與L2的電流之和，電流表A3測干路電流（即L1、L2、L3的電流之和）；
（2）由圖結合并聯電路的電流特點知：IL2+IL3＝IA1＝0.5A，
已知通過L3示數為0.1A，則通過燈L2的電流IL2＝0.5A﹣0.1A＝0.4A，
已知A3示數為0.7A，即IL1+IL2+IL3＝IA3＝0.7A，
解得：IL1＝0.7A﹣0.5A＝0.2A，
通過電流表A2的電流IA2＝IL1+IL2＝0.2A+0.4A＝0.6A。
答：（1）通過燈L1的電流為0.2A；（2）通過電流表A2的電流為0.6A。
39．在圖甲所示的電路中，電流表A1的示數為1.2A，電流表A2的示數如圖乙所示。求：
（1）通過L2的電流為多少？
（2）通過L1的電流為多少？
【答案】（1）通過L2的電流為0.5A；（2）通過L1的電流為0.7A。
【解析】解：（1）由圖可知，兩燈并聯，A1表測總電流，A2表測通過L2的電流，
由并聯電路的電流特點可知A1的示數應大于A2的示數，且A1的示數為1.2A，即總電流I＝1.2A，
則由圖乙可知A2表應使用0～0.6A量程，分度值為0.02A，則A2的示數為0.5A，
即通過L2的電流I2＝0.5A；
（2）由并聯電路的電流特點可得，通過燈L1的電流：I1＝I﹣I2＝1.2A﹣0.5A＝0.7A。
答：（1）通過L2的電流為0.5A；（2）通過L1的電流為0.7A。
40．如圖甲所示電路，當開關s閉合后，電流表的指針偏轉如圖乙所示。求：
（1）通過L1、L2的電流分別是多少？
（2）干路電流是多少？
【答案】（1）通過L1的電流為0.3A；通過L2的電流為0.9A；（2）干路電流是1.2A。
【解析】解：由電路圖可知，兩燈并聯，電流表a與在L1串聯，因此電流表a測量L1的電流；電流表b串聯在干路中，電流表b測量干路中的電流；
因為并聯電路的干路電流要大于支路電流，而電流表a的偏轉角度大于b，所以電流表a的使用量程應是0～0.6A，分度值是0.02A，由指針位置可知，通過L1的電流I1＝0.3A，
電流表b的使用量程應是0～3A，分度值是0.1A，讀數為1.2A，即干路電流I＝1.2A，
并聯電路中，干路電流等于各支路電流之和，
則通過L2的電流I2＝I﹣I1＝1.2A﹣0.3A＝0.9A。
答：（1）通過L1的電流為0.3A；通過L2的電流為0.9A；（2）干路電流是1.2A。
41．在如圖所示的電路中，L1和L2是兩個不同規格的燈泡。問：
（1）只閉合S1時，若電流表A的示數為0.6A，則通過L1和L2的電流分別是多少？
（2）只閉合S2時，若電流表A的示數為0.2A，則通過L1和L2的電流分別是多少？
（3）當閉合S1和S3時，若電流表A的示數為0.9A，通過L1的電流為0.6A，則通過L2的電流是多少？
【答案】（1）只閉合S1時，通過L1和L2的電流分別是0.6A、0A；
（2）只閉合S2時，通過L1和L2的電流分別是0.2A、0.2A；
（3）當閉合S1和S3時，通過L2的電流是0.3A。
【解析】解：（1）只閉合S1時，電路為L1的簡單電路，電流表測電路中的電流，則通過L1的電流為0.6A，通過L2的電流為0A；
（2）只閉合S2時，兩燈泡串聯，電流表測電路中的電流，因為串聯電路中各處的電流相等，所以通過兩燈泡的電流均為0.2A；
（3）當閉合S1和S3時，兩燈泡并聯，電流表測干路電流，因為并聯電路中各支路兩端的電壓相等，干路中的電流等于各支路電流的和，所以通過L2的電流為：
I2＝I﹣I1＝0.9A﹣0.6A＝0.3A；
答：（1）只閉合S1時，通過L1和L2的電流分別是0.6A、0A；
（2）只閉合S2時，通過L1和L2的電流分別是0.2A、0.2A；
（3）當閉合S1和S3時，通過L2的電流是0.3A。
42．如圖所示電路，電流表A1讀數、電流表A3讀數均如圖所示，通過燈泡L3的電流為1.2A。求：
（1）電流表A2的讀數是多少？
（2）通過L2的電流是多大？
（3）如果L1與L3位置互換，電流表A2、A3示數各是多少？
【答案】（1）電流表A2的讀數是1.2A；（2）通過L2的電流是0.72A；
（3）如果L1與L3位置互換，電流表A2、A3示數各是1.92A；2.4A。
【解析】解：（1）由電路圖可知，三燈泡并聯，電流表A1測通過L1支路的電流，電流表A2測通過L1和L2支路的電流之和，電流表A3測干路電流。
因為電流表A1讀數、電流表A3讀數均如圖所示，所以電流表A1選擇0～0.6A量程，電流表A3選擇0～3A量程，
則由電流表A1的讀數可知，通過L1的電流I1＝IA1＝0.48A，
電流表A3的讀數I＝2.4A，
電流表A2的讀數IA2＝I﹣I3＝2.4A﹣1.2A＝1.2A；
（2）因并聯電路中干路電流等于各支路電流之和，
所以，通過L2的電流：I2＝IA2﹣IA1＝1.2A﹣0.48A＝0.72A；
（3）如果L1與L3位置互換，則電流表A2測量L2和L3支路的電流之和，A3還是測干路電流。
則電流表A2示數＝I2+I3＝0.72A+1.2A＝1.92A。
因電流表A3還是測干路電流，則電流表A3的讀數I＝2.4A：
答：（1）電流表A2的讀數是1.2A；（2）通過L2的電流是0.72A；
（3）如果L1與L3位置互換，電流表A2、A3示數各是1.92A；2.4A。
43．認真觀察圖甲，分析并解答下面的問題：
（1）當只閉合S1時，若電流表A1的示數為0.5A，則通過L1的電流是多少？
（2）當只閉合S1、S2時，電流表A2示數如圖乙所示，電流表A1的示數為0.8A，則通過L1，L2的電流分別是多少？
（3）當開關S1、S2、S3都閉合時會出現什么情況？
【答案】（1）當只閉合S1時，通過L1的電流是0.5A；
（2）通過L2的電流為0.3A；通過L1的電流是0.5A；
（3）當S1、S2、S3同時閉合時，電路會發生短路。
【解析】解：（1）當只閉合S1時，只閉合S1時，此時為燈泡L1的簡單電路，
已知電流表A1的示數為0.5 A，故通過L1的電流是I1＝0.5A；
（2）當閉合S1和S2時，兩燈泡并聯，電流表A1測干路電流，電流表A2測L2支路電流，
由圖乙可知，電流表A2所接量程為0～0.6 A，由指針位置可知，此時電流為0.3A，故通過L2的電流為I2＝0.3A；
由于并聯電路干路中電流等于各支路中電流之和，則通過L1的電流為
I1′＝I﹣I2＝0.8A﹣0.3A＝0.5A。
（3）當S1、S2、S3同時閉合時，電源的兩極被導線直接連通，電路會發生短路。
答：（1）當只閉合S1時，通過L1的電流是0.5A；
（2）通過L2的電流為0.3A；通過L1的電流是0.5A；
（3）當S1、S2、S3同時閉合時，電路會發生短路。
44．如圖所示，將兩只燈泡通過開關接入電路中。閉合開關后甲、乙兩圖中電流表A的示數均為1.2A，圖乙中電流表A1的示數如圖丙所示。分析并解答下面的問題：
（1）圖甲中通過L2的電流是多少A？通過L1的電流是多少A？
（2）閉合開關后，圖乙中電流表A1的示數是多少A？
（3）圖乙中通過燈L2的電流為多少A？
【答案】（1）如圖甲中通過L2的電流是1.2A，通過L1的電流是0A；
（2）閉合開關后，如圖乙中電流表A1的示數是0.48A；
（3）如圖乙中通過燈L2的電流為0.72A。
【解析】解：（1）由圖甲知，開關閉合時，L1被電流表短路，通過L1的電流是I1＝0A；
只有L2接入電路中，故通過L2的電流大小為電流表示數，即I2＝1.2A；
（2）由圖丙可知，電流表所接量程為0～0.6A，由指針位置可知，此時A1的示數為I1＝0.48A；
（3）由圖乙知，開關閉合時，L1與L2并聯，電流表A測干路電流，A1測通過L1的電流，
由并聯電路的電流特點可得，通過L2的電流大小為：I2′＝IA﹣IA1＝1.2A﹣0.48A＝0.72A。
答：（1）如圖甲中通過L2的電流是1.2A，通過L1的電流是0A；
（2）閉合開關后，如圖乙中電流表A1的示數是0.48A；
（3）如圖乙中通過燈L2的電流為0.72A。
45．認真觀察圖，分析并解答下面的問題：
（1）當只閉合S3時，若電流表A1的示數為0.1A，則通過L1的電流是多少？
（2）如果只閉合S1、S2，此時電流表A2示數如圖乙所示，其示數為多少？
（3）若只閉合S1、S2，電流表A1的示數為0.5A，則通過L1的電流是多少？
【答案】（1）通過L1的電流是0.1A；
（2）如果只閉合S1、S2，此時電流表A2示數如圖乙所示，其示數為0.26A；
（3）若只閉合S1、S2，電流表A1的示數為0.5A，則通過L1的電流是0.24A。
【解析】解：（1）當只閉合S3時，燈泡L1、L2串聯，已知電流表A1的示數為0.1A，則通過L1的電流為0.1A；
（2）當閉合S1和S2時，兩燈泡并聯，電流表A1測干路電流，電流表A2測L2支路電流，
由圖乙可知，電流表所接量程為0～0.6A，由指針位置可知，此時電流為0.26A，故通過L2的電流為I2＝0.26A；
（3）若只閉合S1、S2，電流表A1的示數為0.5A，由（2）知，通過L2的電流為I2＝0.26A；
由于并聯電路干路中電流等于各支路中電流之和，
則通過L1的電流為I1＝I﹣I2＝0.5A﹣0.26A＝0.24A。
答：（1）通過L1的電流是0.1A；
（2）如果只閉合S1、S2，此時電流表A2示數如圖乙所示，其示數為0.26A；
（3）若只閉合S1、S2，電流表A1的示數為0.5A，則通過L1的電流是0.24A。
46．如圖是一個實驗用玻璃箱中的電路圖。進行實驗時，有時需要L1和L2同時發光，L3不發光；有時需要L2和L3同時發光，L1不發光。求：
（1）只閉合S1，電流表A1表示數為0.36A，則電流表A2、A3表示數各為多少？
（2）請分析當L2和L3同時發光，L1不發光時，開關S1、S2、S3的閉合情況？
（3）若L2和L3同時發光，L1不發光時，電流表A1表示數為1.5A，電流表A2示數0.6A，則A3表示數為多少？
【答案】（1）只閉合S1，電流表A1表示數為0.36A，則A2表示數為0.36A，A3表示數為0A；
（2）當L2和L3同時發光，L1不發光時，需要S1、S2、S3都閉合；
（3）當L2和L3同時發光，L1不發光時，A1表示數為1.5A，A2表示數0.6A，則A3表示數為0.9A。
【解析】解：（1）由圖可知，只閉合S1時，L1和L2串聯，電流表A1、A2測量電路中電流，因串聯電路電流處處相等，所以當A1表示數為0.36A，則A2表示數為0.36A；A3表沒有電流通過，示數為0A；
（2）當L2和L3同時發光，L1不發光時，需要S1、S2、S3都閉合，此時L1被短路，所以L2、L3并聯；
（3）L2和L3同時發光，L1不發光時，L2、L3并聯；
A1表測干路上的電流，A2表測L2支路上的電流，A3表測L3支路上的電流，
根據并聯電路的電流特點可知A3表示數為：
I3＝I﹣I2＝1.5A﹣0.6A＝0.9A。
答：（1）只閉合S1，電流表A1表示數為0.36A，則A2表示數為0.36A，A3表示數為0A；
（2）當L2和L3同時發光，L1不發光時，需要S1、S2、S3都閉合；
（3）當L2和L3同時發光，L1不發光時，A1表示數為1.5A，A2表示數0.6A，則A3表示數為0.9A。
題型
選擇題
填空題
作圖題
實驗題
計算題
總計
題數
20
10
0
6
10
46
測量處
a
b
c
電流/A
0.14
0.15
0.16
電流表的位置
A
B
C
電流/A
0.3
0.3
1.5
電流表的位置
A
B
C
電流I/A
0.3
0.3
1.5
實驗次數
1
2
3
電流表A1的示數/A
0.18
0.2
電流表A2的示數/A
0.18
0.2
電流表A的示數/A
0.36
0.4
