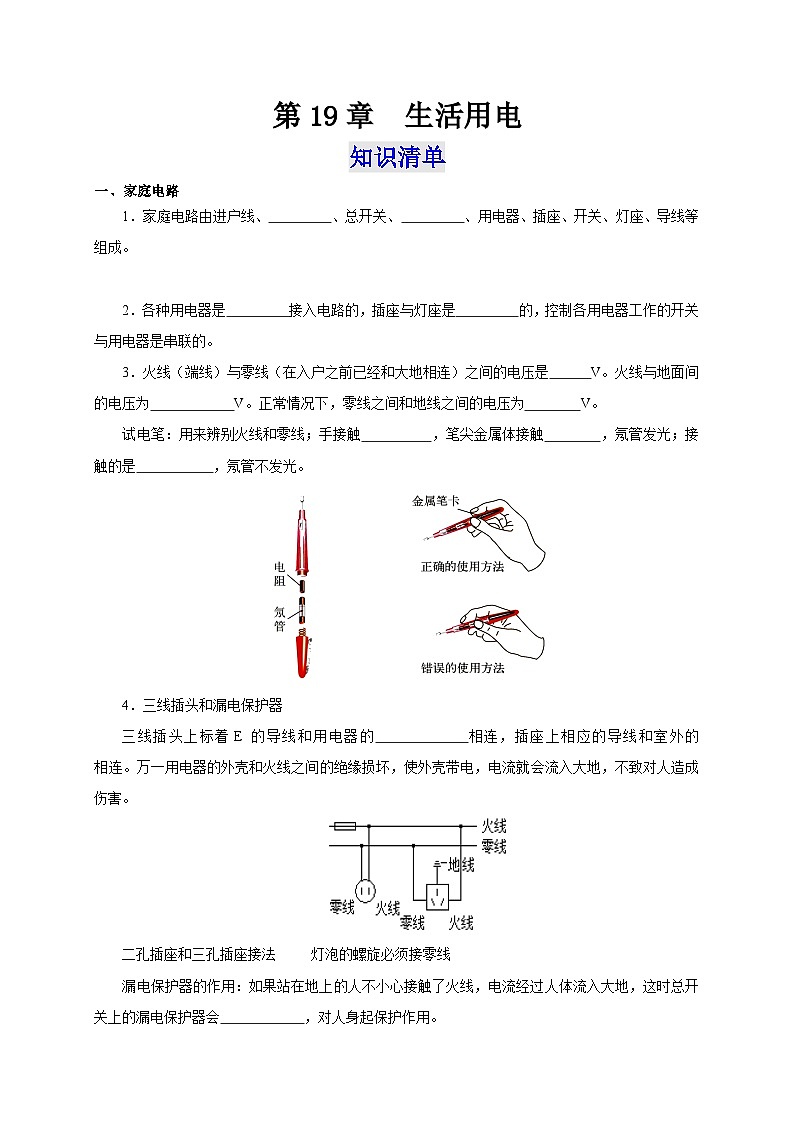

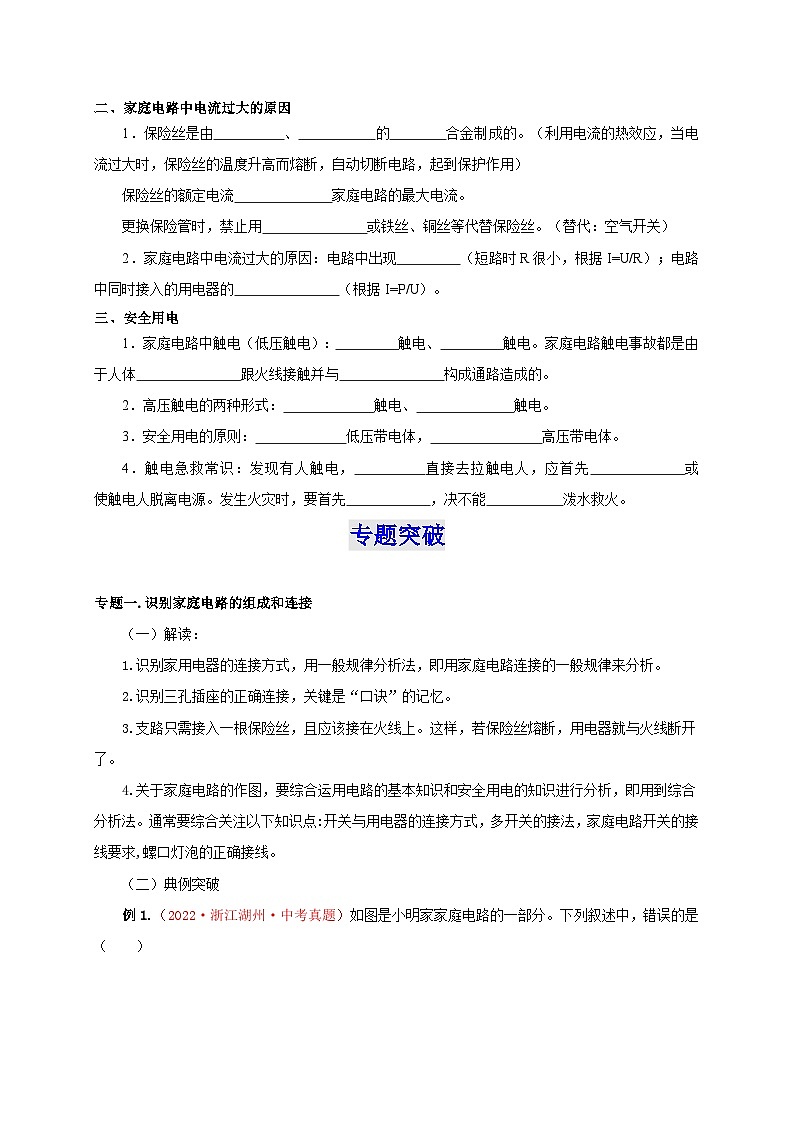

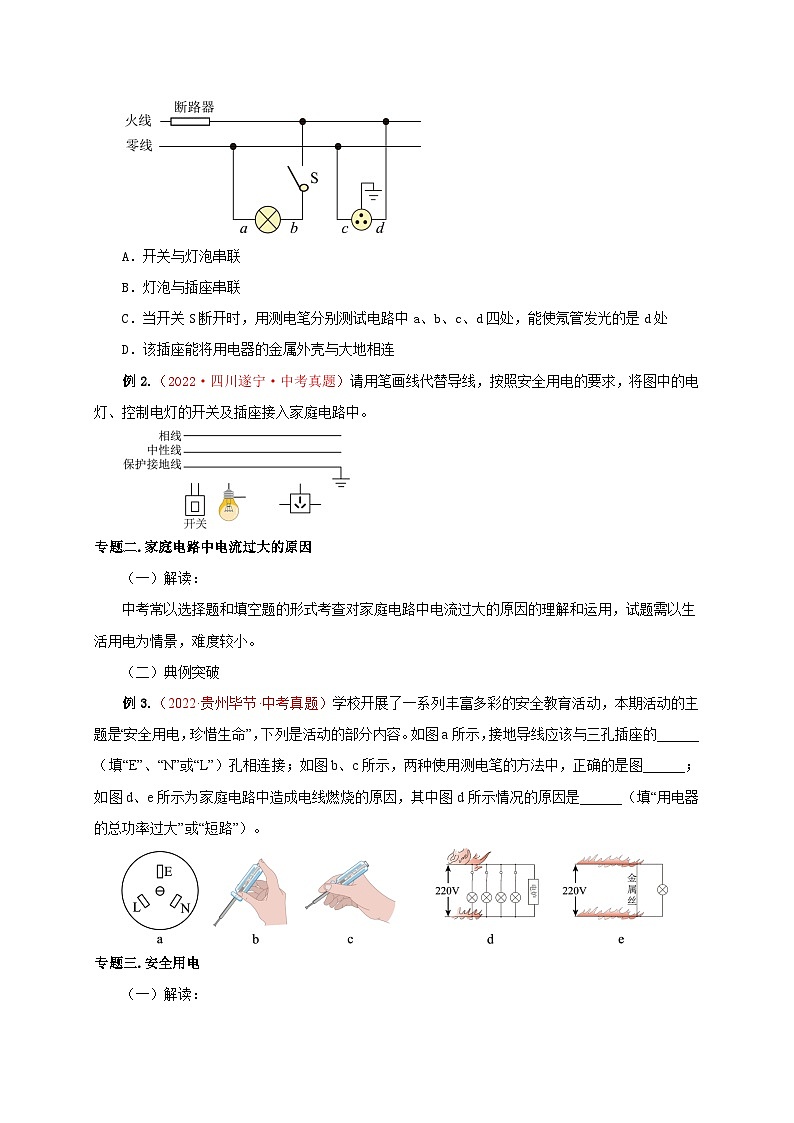

第19章 生活用電 知識清單 一、家庭電路 1．家庭電路由進戶線、 、總開關、 、用電器、插座、開關、燈座、導線等組成。 2．各種用電器是 接入電路的，插座與燈座是 的，控制各用電器工作的開關與用電器是串聯的。 3．火線（端線）與零線（在入戶之前已經和大地相連）之間的電壓是 V?；鹁€與地面間的電壓為 V。正常情況下，零線之間和地線之間的電壓為 V。 試電筆：用來辨別火線和零線；手接觸 ，筆尖金屬體接觸 ，氖管發光；接觸的是 ，氖管不發光。 4．三線插頭和漏電保護器 三線插頭上標著E 的導線和用電器的 相連，插座上相應的導線和室外的 相連。萬一用電器的外殼和火線之間的絕緣損壞，使外殼帶電，電流就會流入大地，不致對人造成傷害。 二孔插座和三孔插座接法 燈泡的螺旋必須接零線 漏電保護器的作用：如果站在地上的人不小心接觸了火線，電流經過人體流入大地，這時總開關上的漏電保護器會 ，對人身起保護作用。 二、家庭電路中電流過大的原因 1．保險絲是由 、 的 合金制成的。（利用電流的熱效應，當電流過大時，保險絲的溫度升高而熔斷，自動切斷電路，起到保護作用） 保險絲的額定電流 家庭電路的最大電流。 更換保險管時，禁止用 或鐵絲、銅絲等代替保險絲。（替代：空氣開關） 2．家庭電路中電流過大的原因：電路中出現 （短路時R很小，根據I=U/R）；電路中同時接入的用電器的 （根據I=P/U）。 三、安全用電 1．家庭電路中觸電（低壓觸電）： 觸電、 觸電。家庭電路觸電事故都是由于人體 跟火線接觸并與 構成通路造成的。 2．高壓觸電的兩種形式： 觸電、 觸電。 3．安全用電的原則： 低壓帶電體， 高壓帶電體。 4．觸電急救常識：發現有人觸電， 直接去拉觸電人，應首先 或 使觸電人脫離電源。發生火災時，要首先 ，決不能 潑水救火。 專題突破 專題一.識別家庭電路的組成和連接 （一）解讀： 1.識別家用電器的連接方式，用一般規律分析法，即用家庭電路連接的一般規律來分析。 2.識別三孔插座的正確連接，關鍵是“口訣”的記憶。 3.支路只需接入一根保險絲，且應該接在火線上。這樣，若保險絲熔斷，用電器就與火線斷開了。 4.關于家庭電路的作圖，要綜合運用電路的基本知識和安全用電的知識進行分析，即用到綜合分析法。通常要綜合關注以下知識點:開關與用電器的連接方式，多開關的接法，家庭電路開關的接線要求,螺口燈泡的正確接線。 （二）典例突破 例1.（2022·浙江湖州·中考真題）如圖是小明家家庭電路的一部分。下列敘述中，錯誤的是（　?。? A．開關與燈泡串聯 B．燈泡與插座串聯 C．當開關S斷開時，用測電筆分別測試電路中a、b、c、d四處，能使氖管發光的是d處 D．該插座能將用電器的金屬外殼與大地相連 例2.（2022·四川遂寧·中考真題）請用筆畫線代替導線，按照安全用電的要求，將圖中的電燈、控制電燈的開關及插座接入家庭電路中。 專題二.家庭電路中電流過大的原因 （一）解讀： 中考常以選擇題和填空題的形式考查對家庭電路中電流過大的原因的理解和運用，試題需以生活用電為情景，難度較小。 （二）典例突破 例3.（2022·貴州畢節·中考真題）學校開展了一系列豐富多彩的安全教育活動，本期活動的主題是“安全用電，珍惜生命”，下列是活動的部分內容。如圖a所示，接地導線應該與三孔插座的______（填“E”、“N”或“L”）孔相連接；如圖b、c所示，兩種使用測電筆的方法中，正確的是圖______；如圖d、e所示為家庭電路中造成電線燃燒的原因，其中圖d所示情況的原因是______（填“用電器的總功率過大”或“短路”）。 專題三.安全用電 （一）解讀： 辨析生活中各種現象是否符合安全用電的要求是各地中考常見的考點，選擇題是考查本知識點的基本題型，試題難度不大。 （二）典例突破 例4.（2022·廣西玉林·中考真題）如圖所示的四種做法中，符合安全用電原則的是（　　） A． 在同一個插座中同時使用多個大功率用電器 B． 用濕抹布擦發光的燈泡 C． 家用冰箱的金屬外殼已接地 D． 在電線上晾曬濕衣服 例5.（2022·湖南益陽·中考真題）下列情景中，符合安全用電要求的是（　　） A． 用專用充電樁給電動車充電 B． 使用導線絕緣皮破損的插線板 C． 用電取暖器烘烤濕毛巾 D． 使用裸露的插座 專題四、判斷家庭電路故障 （一）專題解讀： 利用試電筆和“檢驗燈”檢查電路中的故障是中考的常見考點,試題難度較大。 （二）典例突破： 例6.（2022·寧夏·中考真題）如圖所示的家庭電路，開關閉合后發現燈泡不亮，于是某同學利用測電筆分別接觸a、b、c、d四處時，測電筆氖管均發光，則故障原因可能是______。排除故障后，為提高屋內亮度，于是又接了一盞同樣的燈，開關閉合后，兩燈都發光，原來的燈泡亮度明顯變暗，由此可判斷兩燈的連接方式是______。 例7.（2022·黑龍江·中考真題）如圖所示的家庭電路，兩虛線框中連入了電燈和開關，則方框__________中為開關；閉合開關后，發現電燈不亮，使用試電筆測試a、b、c三點時試電筆的氛管均發光，測試d點時試電筆的氖管不發光，則該電路的故障為____________________。 當堂檢測： 1．用電器在使用時，為安全起見，常把一些用電器的金屬外殼保護接地。而小明爸爸硬要把三孔插座的接地孔接在零線上（如圖所示），認為這也是安全的。實際生活中一只電茶壺接在圖中三孔插座上，一個人的手剛好碰到電茶壺的金屬外殼，如果突然遇到下列情況，可能會造成該人觸電的是（　?。? A．當開關閉合燈亮時 B．當開關斷開燈滅時 C．當開關閉合燈亮時，突然零線的保險絲斷了 D．當電茶壺中的電源線（火線）與金屬外殼相碰時，火線上的保險絲立刻熔斷 2．關于家庭電路和用電安全，下列說法正確的是（　?。?A．輸電線進戶后首先接總開關，然后接電能表 B．使用測電筆時，手指必須接觸筆尖金屬體 C．我國家庭電路使用的交流電的電壓是220V，頻率是50Hz D．如果家庭電路中空氣開關跳閘，則一定是電路中某處發生了短路 3．下列做法中，符合安全用電原則的是（　?。?A． 高壓線下釣魚 B． 電動機的機殼沒有接地 C． 使用絕緣皮破損的插頭 D． 現代建筑上安裝避雷針 4．如圖所示是現在一般標準住宅內配電系統方框圖。下列說法正確的是（　?。? A．空調正常工作時，燈泡一定發光 B．如果插座被短路，空氣開關會跳閘 C．甲、乙兩圖中的人都觸電了，且“漏電保護器”都會切斷電路 D．若空氣開關“跳閘”，可能是電路中發生了圖甲的觸電事故 5．電視機的遙控器由兩節新干電池供電，其工作電壓為______V，家用白熾燈正常工作時的電流約150______（填單位）；一些家用電器的內部結構中常常裝有控制開關，這些開關一般與相應的用電器______聯。還有一些家用電器內部又分成好幾個不同的工作部分，如雙桶洗衣機分洗滌側和脫水側，分別由兩個電動機來工作，根據你的經驗，這兩個電動機應該是______聯的。 6．如圖1所示，甲、乙分別表示試電筆的兩種使用方法，其中正確的是 ___________（填“甲”或“乙”）。如圖2所示，開關S斷開，正確使用試電筆測試電路中A、B、C三點，試電筆氖管會發光的是 ___________點。 7．小雨分別將一個開關控制的燈泡和一個帶保險絲的三孔插座連入家庭電路中。 （1）家庭電路中火線與零線之間的電壓是 ___________V； （2）請用筆畫導線幫小雨完成電路的連接。( ) 8．如圖甲是一個帶開關和指示燈（連有限流電阻的發光二極管）的三孔插座。小明發現當開關斷開時指示燈不發光，插孔也不能提供工作電壓，當開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。請在圖乙中畫出插座中的開關、指示燈和插孔的連接方式。 9．如圖所示是某電熱器的工作原理圖，、是發熱電阻，且，虛線框為電熱器的金屬外殼，它用一個旋轉開關可以實現電熱器多檔位工作的要求。旋轉開關內有一塊絕緣圓盤，在圓盤的左邊緣依次有4個金屬觸點①、②、③、④，右邊緣是一金屬板，可繞中心軸轉動的開關旋鈕兩端各有一個金屬滑片，轉動開關旋鈕可以將左邊緣相鄰的兩個觸點與右邊緣的金屬板同時連通。如旋到圖中位置時， 金屬滑片將①②兩觸點同時與右邊緣金屬板接通。 （1）如果請你為這臺電熱器配備一個三腳插頭，如圖所示，應該將電路圖中的地線接到插頭______（選填“”、“”或“”）腳。正常情況下，火線和零線之間的電壓為______。小明想在電路中加一個“傾倒開關”，使電熱器被碰倒時能自動斷開電路，以免引起火災。該開關最好應安裝在示意圖中、、、、中的______點處； （2）旋鈕開關旋到位置時的電功率為，則______； （3）當旋鈕開關旋到位置時，電熱器處于______（選填“高溫檔”或“低溫檔”）檔，通電產生的熱量是______； （4） 某種橡皮絕緣銅芯導線在常溫下安全載流量（長時間通電時的最大安全電流）如下表，請你計算說明應選橫截面積為______的銅芯導線作為該電熱器的輸出導線，才符合既適用又經濟的原則。 導線規格導線橫截面積0.511.52.5安全載流量481220 第19章 生活用電 知識清單 一、家庭電路 1．家庭電路由進戶線、 、總開關、 、用電器、插座、開關、燈座、導線等組成。 2．各種用電器是 接入電路的，插座與燈座是 的，控制各用電器工作的開關與用電器是串聯的。 3．火線（端線）與零線（在入戶之前已經和大地相連）之間的電壓是 V。火線與地面間的電壓為 V。正常情況下，零線之間和地線之間的電壓為 V。 試電筆：用來辨別火線和零線；手接觸 ，筆尖金屬體接觸 ，氖管發光；接觸的是 ，氖管不發光。 4．三線插頭和漏電保護器 三線插頭上標著E 的導線和用電器的 相連，插座上相應的導線和室外的 相連。萬一用電器的外殼和火線之間的絕緣損壞，使外殼帶電，電流就會流入大地，不致對人造成傷害。 二孔插座和三孔插座接法 燈泡的螺旋必須接零線 漏電保護器的作用：如果站在地上的人不小心接觸了火線，電流經過人體流入大地，這時總開關上的漏電保護器會 ，對人身起保護作用。 二、家庭電路中電流過大的原因 1．保險絲是由 、 的 合金制成的。（利用電流的熱效應，當電流過大時，保險絲的溫度升高而熔斷，自動切斷電路，起到保護作用） 保險絲的額定電流 家庭電路的最大電流。 更換保險管時，禁止用 或鐵絲、銅絲等代替保險絲。（替代：空氣開關） 2．家庭電路中電流過大的原因：電路中出現 （短路時R很小，根據I=U/R）；電路中同時接入的用電器的 （根據I=P/U）。 三、安全用電 1．家庭電路中觸電（低壓觸電）： 觸電、 觸電。家庭電路觸電事故都是由于人體 跟火線接觸并與 構成通路造成的。 2．高壓觸電的兩種形式： 觸電、 觸電。 3．安全用電的原則： 低壓帶電體， 高壓帶電體。 4．觸電急救常識：發現有人觸電， 直接去拉觸電人，應首先 或 使觸電人脫離電源。發生火災時，要首先 ，決不能 潑水救火。 參考答案 一、1.電能表 保險絲 2.并聯 并聯 3. 220 220 0 筆尾金屬體 火線 零線 4.金屬外殼 大地 迅速切斷電流 二、1.電阻率大 熔點低 鉛銻 等于或稍大于 較粗的保險絲 2.短路 總功率過大 三、1. 單線 雙線 直接或間接 地線或零線 2.高壓電弧 跨步電壓 3.不接觸 不靠近 4.不能 切斷電源 用絕緣棒 切斷電源 帶電 專題突破 專題一.識別家庭電路的組成和連接 （一）解讀： 1.識別家用電器的連接方式，用一般規律分析法，即用家庭電路連接的一般規律來分析。 2.識別三孔插座的正確連接，關鍵是“口訣”的記憶。 3.支路只需接入一根保險絲，且應該接在火線上。這樣，若保險絲熔斷，用電器就與火線斷開了。 4.關于家庭電路的作圖，要綜合運用電路的基本知識和安全用電的知識進行分析，即用到綜合分析法。通常要綜合關注以下知識點:開關與用電器的連接方式，多開關的接法，家庭電路開關的接線要求,螺口燈泡的正確接線。 （二）典例突破 例1.（2022·浙江湖州·中考真題）如圖是小明家家庭電路的一部分。下列敘述中，錯誤的是（　?。? A．開關與燈泡串聯 B．燈泡與插座串聯 C．當開關S斷開時，用測電筆分別測試電路中a、b、c、d四處，能使氖管發光的是d處 D．該插座能將用電器的金屬外殼與大地相連 【答案】B 【解析】A．開關應與被控制的電路串聯，所以，開關應與被控制的燈泡串聯，故A正確，A不符合題意； B．插座給可移動家用電器供電，所以，插座并聯在電路中，即燈泡與插座應并聯，故B錯誤，B符合題意； C．當開關S斷開時，d點與火線相連，用試電筆接觸該點時氖管發光；a、c與零線接通，氖管不發光；開關斷開時b點與零線相連，氖管不發光，故C正確，C不符合題意； D．三孔插痤中有一個孔是用來連接地線的，讓有金屬外殼的用電器的外殼接地，可以防止因漏電導致金屬外殼帶電而發生觸電事故，故D正確，D不符合題意。 故選B。 例2.（2022·四川遂寧·中考真題）請用筆畫線代替導線，按照安全用電的要求，將圖中的電燈、控制電燈的開關及插座接入家庭電路中。 【答案】 【解析】燈泡的接法是火線（相線）與開關串聯，開關的另一端再接到燈泡頂端的金屬點，零線（中性線）直接接在燈泡的螺旋套上。三孔插座的接法是火線（相線）接三孔插座右孔，地線（保護接地線）直接接三孔插座的上孔，零線（中性線）直接接三孔插座的左孔。電路圖如下圖所示 專題二.家庭電路中電流過大的原因 （一）解讀： 中考常以選擇題和填空題的形式考查對家庭電路中電流過大的原因的理解和運用，試題需以生活用電為情景，難度較小。 （二）典例突破 例3.（2022·貴州畢節·中考真題）學校開展了一系列豐富多彩的安全教育活動，本期活動的主題是“安全用電，珍惜生命”，下列是活動的部分內容。如圖a所示，接地導線應該與三孔插座的______（填“E”、“N”或“L”）孔相連接；如圖b、c所示，兩種使用測電筆的方法中，正確的是圖______；如圖d、e所示為家庭電路中造成電線燃燒的原因，其中圖d所示情況的原因是______（填“用電器的總功率過大”或“短路”）。 【答案】???? E???? b???? 用電器的總功率過大 【解析】[1]根據“左零右火、中間接地”的原則可知，插孔“E”是接地的。 [2]使用測電筆時，手使用測電筆時，筆尖接觸要檢測的導線，手接觸筆尾金屬體，才能辨別出火線或零線，故b圖是正確的，a圖是錯誤的。 [3]從圖d中可以看出，用電器較多，并且還有大功率的電爐，因此是用電器的總功率過大而造成的；從圖e中可以看出導線直接將火線和零線相連，因此是短路造成的。 專題三.安全用電 （一）解讀： 辨析生活中各種現象是否符合安全用電的要求是各地中考常見的考點，選擇題是考查本知識點的基本題型，試題難度不大。 （二）典例突破 例4.（2022·廣西玉林·中考真題）如圖所示的四種做法中，符合安全用電原則的是（　?。?A． 在同一個插座中同時使用多個大功率用電器 B． 用濕抹布擦發光的燈泡 C． 家用冰箱的金屬外殼已接地 D． 在電線上晾曬濕衣服 【答案】C 【解析】A．在同一個插座上同時使用多個大功率的用電器，容易造成電流過大，引發火災，故A不符合題意； BD．水容易導電，用濕抹布擦發光的燈泡和在電線上晾曬濕衣服，會發生觸電事故，故BD不符合題意； C．有金屬外殼的用電器，其金屬外殼一定要通過三腳插頭接地，以防用電器外殼帶電，會危及人身安全，故C符合題意。 故選C。 例5.（2022·湖南益陽·中考真題）下列情景中，符合安全用電要求的是（　　） A． 用專用充電樁給電動車充電 B． 使用導線絕緣皮破損的插線板 C． 用電取暖器烘烤濕毛巾 D． 使用裸露的插座 【答案】A 【解析】A．用專用充電樁給電動車充電，安全可靠，不容易引發火災等事故，故A符合題意； B．導線上的絕緣層破損，當人去觸摸插線板時，人體可能和帶電體接觸，會造成觸電事故，十分危險，故B不符合題意； C．用電熱取暖器烘烤潮濕衣物，因衣物潮濕具有導電性，容易發生觸電，故C不符合題意； D．將插頭插在裸露的插座過程中，人體可能和帶電體接觸，會造成觸電事故，十分危險，故D不符合題意。 故選A。 專題四、判斷家庭電路故障 （一）專題解讀： 利用試電筆和“檢驗燈”檢查電路中的故障是中考的常見考點,試題難度較大。 （二）典例突破： 例6.（2022·寧夏·中考真題）如圖所示的家庭電路，開關閉合后發現燈泡不亮，于是某同學利用測電筆分別接觸a、b、c、d四處時，測電筆氖管均發光，則故障原因可能是______。排除故障后，為提高屋內亮度，于是又接了一盞同樣的燈，開關閉合后，兩燈都發光，原來的燈泡亮度明顯變暗，由此可判斷兩燈的連接方式是______。 【答案】???? 進戶零線斷了???? 串聯 【解析】[1]開關閉合燈泡不亮，同時a、b、c、d四處均帶電，說明電路有斷路且火線沒斷，同時說明從a到d之間的電路沒有斷路，所以可能是進戶零線斷了。 [2]又接了一盞同樣的燈，開關閉合后，兩燈都發光，原來的燈泡亮度明顯變暗，原因是兩盞燈串聯了，因為串聯電路分電壓，根據分壓原理，每只燈泡的實際電壓只達到電源電壓的一半，根據公式 可知，燈泡的實際功率明顯減小，燈泡亮度會明顯變暗。 例7.（2022·黑龍江·中考真題）如圖所示的家庭電路，兩虛線框中連入了電燈和開關，則方框__________中為開關；閉合開關后，發現電燈不亮，使用試電筆測試a、b、c三點時試電筆的氛管均發光，測試d點時試電筆的氖管不發光，則該電路的故障為____________________。 【答案】???? 乙???? cd之間斷路 【解析】[1]從用電安全考慮，控制電燈的開關要接在火線和電燈之間，當斷開開關時，火線將被斷開，人這時更換燈泡不會有觸電危險。 [2]火線能使試電筆發光，零線不能使試電筆發光，依題意試電筆測試a、b、c三點時試電筆的氛管均發光，測試d點時試電筆的氖管不發光，說明a、b、c三點都可看作在火線上，d點在零線上，由圖分析可知，當cd之間斷路時，a、b、c三點都可看作在火線上，d點在零線上。 當堂檢測： 1．用電器在使用時，為安全起見，常把一些用電器的金屬外殼保護接地。而小明爸爸硬要把三孔插座的接地孔接在零線上（如圖所示），認為這也是安全的。實際生活中一只電茶壺接在圖中三孔插座上，一個人的手剛好碰到電茶壺的金屬外殼，如果突然遇到下列情況，可能會造成該人觸電的是（　?。? A．當開關閉合燈亮時 B．當開關斷開燈滅時 C．當開關閉合燈亮時，突然零線的保險絲斷了 D．當電茶壺中的電源線（火線）與金屬外殼相碰時，火線上的保險絲立刻熔斷 【答案】C 【解析】AB．當開關閉合燈亮時或當開關斷開燈滅時，人體接觸的是低電位相連的線，人體與大地之間的電壓幾乎為零，幾乎無電流流過人體，不會造成此人觸電，故AB不符合題意； C．當開關S閉合，零線保險絲斷了時，人碰到電茶壺的金屬外殼與大地構成了回路，加在人身上的電壓為220V會觸電，故C符合題意； D．當火線與電茶壺金屬外殼相碰，則火線上的保險絲立即熔斷，電茶壺的金屬外殼不帶電，人不會造成觸電事故，故D不符合題意。 故選C。 2．關于家庭電路和用電安全，下列說法正確的是（　?。?A．輸電線進戶后首先接總開關，然后接電能表 B．使用測電筆時，手指必須接觸筆尖金屬體 C．我國家庭電路使用的交流電的電壓是220V，頻率是50Hz D．如果家庭電路中空氣開關跳閘，則一定是電路中某處發生了短路 【答案】C 【解析】A．輸電線進戶后首先接電能表，然后接總開關，故A錯誤； B．使用測電筆時，手指一定不能接觸筆尖金屬體，否則會造成觸電事故，故B錯誤； C．我國家庭電路電壓為220V，使用的是交流電，頻率為50Hz，故C正確； D．家庭電路中空氣開關跳閘，可能是電路中某處發生了短路，也可能是電路的總功率過大，故D錯誤。 故選C。 3．下列做法中，符合安全用電原則的是（　　） A． 高壓線下釣魚 B． 電動機的機殼沒有接地 C． 使用絕緣皮破損的插頭 D． 現代建筑上安裝避雷針 【答案】D 【解析】A．遠離高壓帶電體，高壓線下釣魚，不符合安全用電原則，魚線很容易接觸到高壓線，會發生觸電，故A不符合題意； B．國家標準規定：帶有金屬外殼的用電器，其金屬外殼必須接地。電動機的機殼沒有接地，不符合安全用電原則，金屬外殼漏電會發生觸電事故，故B不符合題意； C．絕緣皮破損，因容易發生漏電而發生觸電事故，不符合安全用電原則，故C不符合題意； D．現代建筑上安裝避雷針可以將接觸的雷電，直接導向大地，防止雷電帶來的危害，符合安全用電原則，故D符合題意。 故選D。 4．如圖所示是現在一般標準住宅內配電系統方框圖。下列說法正確的是（　　） A．空調正常工作時，燈泡一定發光 B．如果插座被短路，空氣開關會跳閘 C．甲、乙兩圖中的人都觸電了，且“漏電保護器”都會切斷電路 D．若空氣開關“跳閘”，可能是電路中發生了圖甲的觸電事故 【答案】B 【解析】A．家庭電路中各用電器之間是并聯的，各用電器獨立工作互不影響，所以空調工作時，燈泡不一定發光，故A錯誤； B．如果插座短路，導致火線和零線直接相連，電路中電流過大，就會造成電能表旁的總空氣開關“跳閘”，故B正確； C．甲、乙兩圖中的人都觸電了；甲圖中人站在絕緣的板凳上，人體同時接觸一根火線和一根零線，這時人體相當于用電器，沒有漏電（電流沒有泄露到回路之外），漏電保護器不會跳閘；乙圖中人站在地上接觸到火線，火線、人和大地形成回路，屬于漏電，漏電保護器就可能會跳閘，故C錯誤； D．人體的電阻約為兩千歐姆左右，圖甲和圖乙中的觸電事故都不會造成電路中的電流過大，因此不可能是因為圖中的觸電事故而導致空氣開關“跳閘”的，故D錯誤。 故選B。 5．電視機的遙控器由兩節新干電池供電，其工作電壓為______V，家用白熾燈正常工作時的電流約150______（填單位）；一些家用電器的內部結構中常常裝有控制開關，這些開關一般與相應的用電器______聯。還有一些家用電器內部又分成好幾個不同的工作部分，如雙桶洗衣機分洗滌側和脫水側，分別由兩個電動機來工作，根據你的經驗，這兩個電動機應該是______聯的。 【答案】???? 3???? mA???? 串???? 并 【解析】[1]電視機的遙控器由兩節新干電池供電，一節新干電池的電壓為1.5V，則兩節新干電池的電壓為3V，即其工作電壓為3V。 [2]家用白熾燈正常工作時的電流較小，約為0.15A=150mA。 [3]一些家用電器的內部結構中常常裝有控制開關，這些開關為了能夠控制其家用電器，必須與它們串聯。 [4]雙桶洗衣機分洗滌側和脫水側，這兩部分電器要互相獨立工作，所以這兩個電動機應該是并聯的。 6．如圖1所示，甲、乙分別表示試電筆的兩種使用方法，其中正確的是 ___________（填“甲”或“乙”）。如圖2所示，開關S斷開，正確使用試電筆測試電路中A、B、C三點，試電筆氖管會發光的是 ___________點。 【答案】???? 甲???? B 【解析】[1]圖1中甲圖的使用方法是正確的，手接觸筆尾金屬體，筆尖接觸火線，氖管發光；乙圖的使用方法是錯誤的，試電筆接觸火線或零線，氖管都不發光。 [2]圖2中開關S斷開時，A點和C點與零線相連，B點與火線相連，正確使用試電筆測試電路中A、B、C三點中B點氖管發光。 7．小雨分別將一個開關控制的燈泡和一個帶保險絲的三孔插座連入家庭電路中。 （1）家庭電路中火線與零線之間的電壓是 ___________V； （2）請用筆畫導線幫小雨完成電路的連接。( ) 【答案】???? 220???? 。 【解析】（1）[1]我國火線與零線之間的電壓是220V。 （2）[2]燈泡接法：火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故。既能控制燈泡，又能更安全；三孔插座的接法：三孔插座帶一個帶保險絲，所以三孔插座和保險絲串聯，三孔插座的上孔接地線；左孔接零線；右孔接火線，右孔先接上保險絲，然后接到火線上，如圖所示： 8．如圖甲是一個帶開關和指示燈（連有限流電阻的發光二極管）的三孔插座。小明發現當開關斷開時指示燈不發光，插孔也不能提供工作電壓，當開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。請在圖乙中畫出插座中的開關、指示燈和插孔的連接方式。 【答案】 【解析】插線板上的指示燈在開關閉合時會發光，插孔正常通電，說明開關同時控制燈泡和插座，燈泡和插座之間可能是串聯，也可能是并聯，如果兩者并聯，開關應該在干路上；如果指示燈損壞，開關閉合時插孔也能正常通電，說明燈泡和插座之間是并聯的，開關接在燈泡、插座和火線之間控制火線使用更安全，三孔插座采用“左零右火上地”的接法，二極管具有單向導電性，電流從長腳進，短腳出，故如圖所示： 9．如圖所示是某電熱器的工作原理圖，、是發熱電阻，且，虛線框為電熱器的金屬外殼，它用一個旋轉開關可以實現電熱器多檔位工作的要求。旋轉開關內有一塊絕緣圓盤，在圓盤的左邊緣依次有4個金屬觸點①、②、③、④，右邊緣是一金屬板，可繞中心軸轉動的開關旋鈕兩端各有一個金屬滑片，轉動開關旋鈕可以將左邊緣相鄰的兩個觸點與右邊緣的金屬板同時連通。如旋到圖中位置時， 金屬滑片將①②兩觸點同時與右邊緣金屬板接通。 （1）如果請你為這臺電熱器配備一個三腳插頭，如圖所示，應該將電路圖中的地線接到插頭______（選填“”、“”或“”）腳。正常情況下，火線和零線之間的電壓為______。小明想在電路中加一個“傾倒開關”，使電熱器被碰倒時能自動斷開電路，以免引起火災。該開關最好應安裝在示意圖中、、、、中的______點處； （2）旋鈕開關旋到位置時的電功率為，則______； （3）當旋鈕開關旋到位置時，電熱器處于______（選填“高溫檔”或“低溫檔”）檔，通電產生的熱量是______； （4） 某種橡皮絕緣銅芯導線在常溫下安全載流量（長時間通電時的最大安全電流）如下表，請你計算說明應選橫截面積為______的銅芯導線作為該電熱器的輸出導線，才符合既適用又經濟的原則。 【答案】???? G???? 220???? A???? 48.4???? 低溫檔???? 3×104##30000???? 1 【解析】（1）[1]由圖乙可知，G插頭在上端，且較長，故G是接地線的，可防止因用電器外殼漏電而觸電。 [2]正常情況下，家庭電路火線和零線之間的電壓為220V。 [3]防止傾倒造成火災，一定把“傾倒開關”接在火線上，在電熱器傾倒時，能“切斷”火線，所以傾倒開關接在A處。 （2）[4]由電路圖可知，旋鈕開關旋到位置S時，R1被短路，電路為R2的簡單電路，由P=UI=可得， R2的阻值 R2===48.4Ω （3）[5]由R1=R2可得，R1的阻值也為48.4Ω；當旋鈕開關旋到位置T時，R1與R2串聯，由于電路中只有兩個電阻，且串聯時總電阻最大，由P= 可知，此時總功率最小，因此處于低溫檔。 [6]因串聯電路中總電阻等于各分電阻之和，所以，通電1min產生的熱量 Q=W=+= =3×104J （4）[7]分析電路圖可知，該電熱器共有2個加熱擋，且結合題意可知，其最大功率為1000W，由P=UI可知，電熱器工作時的最大電流 I==≈4.55A 由表可知，應選橫截面積為1mm2的導線。導線規格導線橫截面積0.511.52.5安全載流量481220
