人教版九年級物理全一冊通關講義第20章電和磁(章末檢測)(原卷版+解析)

這是一份人教版九年級物理全一冊通關講義第20章電和磁(章末檢測)(原卷版+解析)，共30頁。

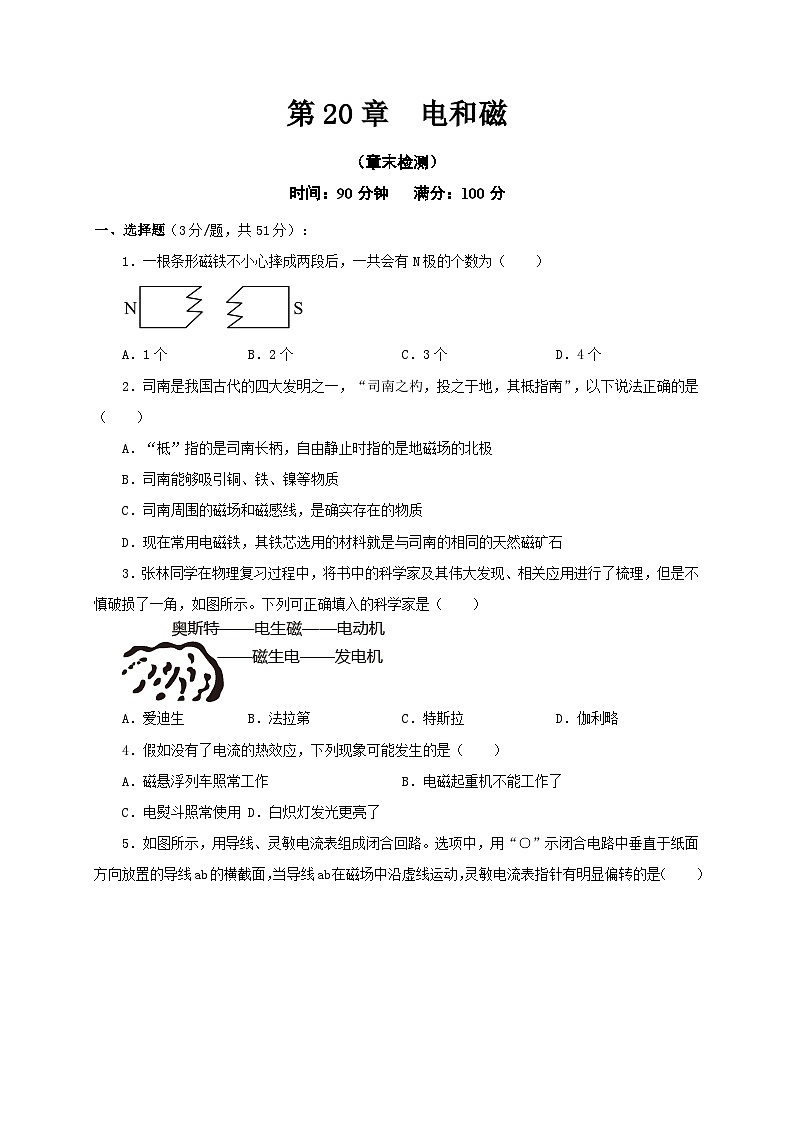

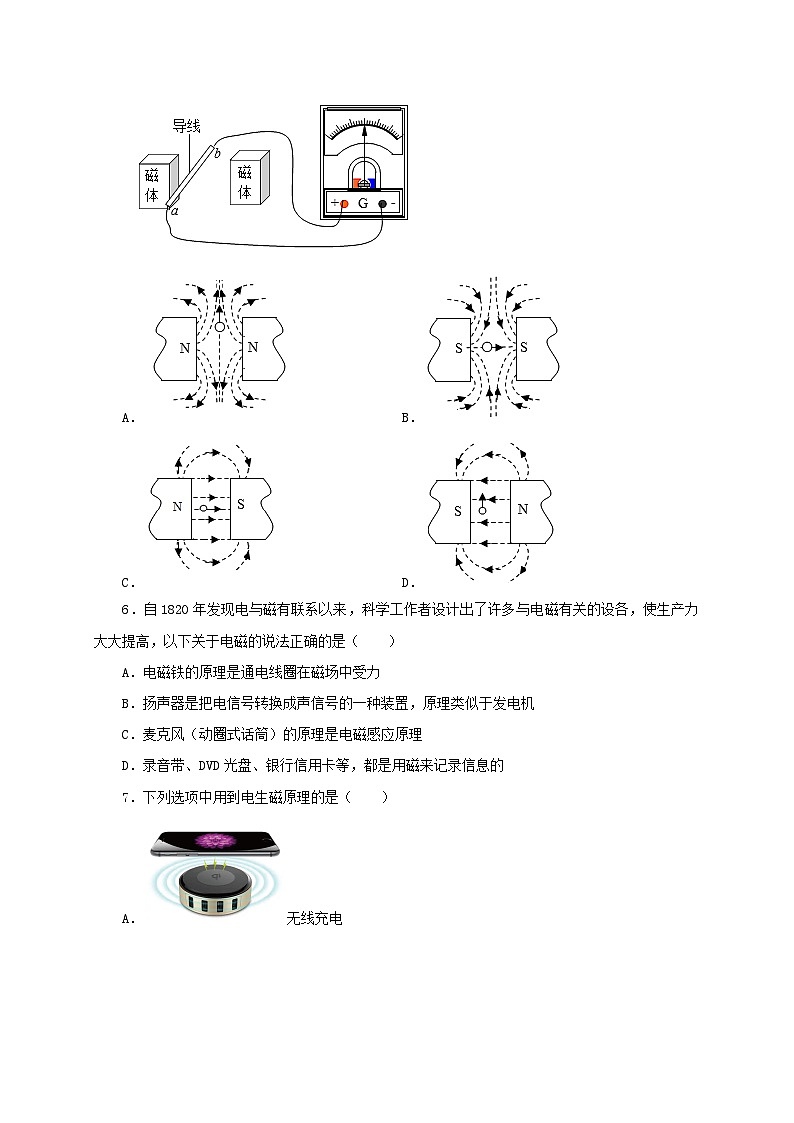

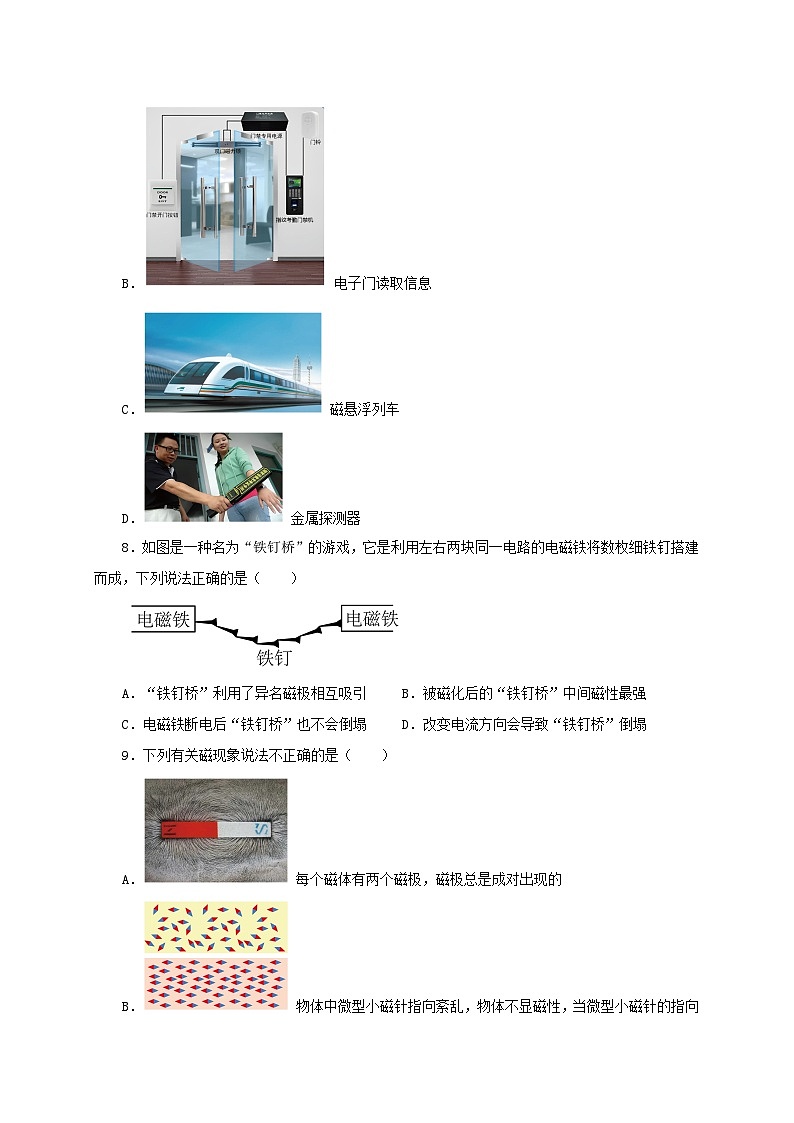

第20章 電和磁 （章末檢測） 時間：90分鐘 滿分：100分 一、選擇題（3分/題，共51分）： 1．一根條形磁鐵不小心摔成兩段后，一共會有N極的個數為（　?。? A．1個 B．2個 C．3個 D．4個 2．司南是我國古代的四大發明之一，“司南之杓，投之于地，其柢指南”，以下說法正確的是（　?。?A．“柢”指的是司南長柄，自由靜止時指的是地磁場的北極 B．司南能夠吸引銅、鐵、鎳等物質 C．司南周圍的磁場和磁感線，是確實存在的物質 D．現在常用電磁鐵，其鐵芯選用的材料就是與司南的相同的天然磁礦石 3．張林同學在物理復習過程中，將書中的科學家及其偉大發現、相關應用進行了梳理，但是不慎破損了一角，如圖所示。下列可正確填入的科學家是（　　） A．愛迪生 B．法拉第 C．特斯拉 D．伽利略 4．假如沒有了電流的熱效應，下列現象可能發生的是（　　） A．磁懸浮列車照常工作 B．電磁起重機不能工作了 C．電熨斗照常使用 D．白熾燈發光更亮了 5．如圖所示，用導線、靈敏電流表組成閉合回路。選項中，用“○”示閉合電路中垂直于紙面方向放置的導線ab的橫截面，當導線ab在磁場中沿虛線運動，靈敏電流表指針有明顯偏轉的是（　?。? A． B． C． D． 6．自1820年發現電與磁有聯系以來，科學工作者設計出了許多與電磁有關的設各，使生產力大大提高，以下關于電磁的說法正確的是（　　） A．電磁鐵的原理是通電線圈在磁場中受力 B．揚聲器是把電信號轉換成聲信號的一種裝置，原理類似于發電機 C．麥克風（動圈式話筒）的原理是電磁感應原理 D．錄音帶、DVD光盤、銀行信用卡等，都是用磁來記錄信息的 7．下列選項中用到電生磁原理的是（　?。?A．無線充電 B． 電子門讀取信息 C． 磁懸浮列車 D． 金屬探測器 8．如圖是一種名為“鐵釘橋”的游戲，它是利用左右兩塊同一電路的電磁鐵將數枚細鐵釘搭建而成，下列說法正確的是（　?。? A．“鐵釘橋”利用了異名磁極相互吸引 B．被磁化后的“鐵釘橋”中間磁性最強 C．電磁鐵斷電后“鐵釘橋”也不會倒塌 D．改變電流方向會導致“鐵釘橋”倒塌 9．下列有關磁現象說法不正確的是（　?。?A． 每個磁體有兩個磁極，磁極總是成對出現的 B． 物體中微型小磁針指向紊亂，物體不顯磁性，當微型小磁針的指向較為一致，物體具有磁性 C． 電磁繼電器是利用電磁鐵控制工作電路通斷的開關 D． 閉合開關，導線ab沿導軌運動，是電能轉化為機械能，利用這個原理可制成發電機 10．科學研究通常把一些不易直接測量的物理量，用一些非常直觀的現象去認識或用易測量的物理量間接測量。如磁場是一種看不見的特殊物質，我們可以通過磁場對小磁針作用的效果來認識它。下列研究實例中不是采用這種研究方法的是（　?。?A．通過液體受熱后體積膨脹的多少來認識溫度升高的高低 B．利用磁感線的疏密來描述磁場的強弱 C．通過吸引大頭針的數目來了解電磁鐵磁性的強弱 D．通過燈的亮暗來判斷電路中電流的大小 11．如圖所示是一款磁力鎖，這種磁力鎖關閉時，電路接通磁鐵有磁性吸住鐵片，大門鎖住。當刷卡或按一下開關，即可切斷電路，磁力鎖失去磁性，可將門打開。磁力鎖與下列哪個物品工作原理相同（　?。? A．揚聲器 B．電鈴 C．話筒 D．手搖發電機 12．如圖所示的手壓式手電筒，通過按壓手柄，電筒內線圈做切割器感線運動，能使電簡發光。這種發電利用了（　　） A．尖端放電 B．電磁感應 C．摩擦起電 D．電流熱效應 13．小明在科學拓展課上制作了一個簡易喇叭（原理如圖）。接通信號源后，電流的方向不斷改變，導致線圈的磁極不斷變化，通過吸引或排斥磁鐵，帶動紙盆振動。為改變紙盆振動幅度以調節喇叭響度，下列方法不可行的是（???） A．改變磁鐵的磁極 B．改變電流的大小 C．改變磁鐵磁性強弱 D．改變線圈的匝數 14．2022年，我市中心城區規劃新建“袖珍公園”143處，有力滿足了市民群眾對生態環境和就近休閑的需求。快速踩踏公園里的動感單車時，沒有電源的動感單車就會“點亮”單車上絢麗的燈光。其工作原理是（　?。?A． B． C． D． 15．牙齒健康問題，越來越得到重視，電動牙刷已經成為了一款比較受歡迎的小家電，如圖所示，關于電動牙刷下列說法正確的是（　?。? A．使用電動牙刷的過程中電能主要轉化為機械能 B．電動牙刷里的電動機工作原理是電流的磁效應 C．在給電池充電時電池相當于電源 D．電動牙刷上的指示燈主要是超導材料制成 16．下列各圖均與電和磁有關，其中分析正確的是（　?。? A．圖甲中小磁針的N極指向地磁北極 B．圖乙能說明電動機的工作原理 C．圖丙中P向右滑動能吸引更多鐵釘 D．圖丁是電動機的工作模型 17．在研究通電導線在磁場中受到力的作用時，用U形電磁鐵替代磁體完成實驗，如圖所示，閉合開關導線受到水平向右的力。下列說法正確的是（　?。? A．若只對調電磁鐵的電源兩極，導線在磁場中受力方向不變 B．若只對調鉛蓄電池的電源兩極，導線在磁場中受力方向不變 C．電磁鐵外部磁感線的方向是從B端出發回到A端 D．將一枚小磁針放在電磁鐵B端旁，靜止時它的N極指向電磁鐵B端 二、填空作圖題（25、26題作圖各2分，其余每空1分，共20分） 18．信鴿飛出幾百公里后能準確返回出發地是利用了地磁場，地磁場的南極在地理的 _____極附近。物理學家 _____發現了電磁感應現象，使大規模運用電能成為可能。 19．如圖所示是某公司最新推出的一款仿生四足機器狗。該機器狗的機身上擁有多個電動機，電動機的工作原理是______，該機器狗身上還搭載了多個對光線、溫度、聲音等高度敏感的傳感器，傳感器是用______ （選填“導體”、“半導體”或“絕緣體”）材料制成的。 20．如圖甲手機無線充電是把手機放到充電座上面就可以開始充電，其中電磁感應無線充電是應用最多的無線充電方案，此原理與_______（選填“電動機”或“發電機”）的原理相同；圖乙是探究磁場對通電導線的作用實驗，導體棒ab受力的方向與磁場方向和_______方向有關，此過程是將電能轉化為_______能。 21．下水道口常常有臭味，這是 ___________現象。室內會裝地漏防止這一現象，如題圖所示是一款磁懸浮地漏的結構圖。當密封蓋上方無水時，因為 ___________相互排斥，磁體A將密封蓋頂起，防止臭氣外漏。若磁體A下端為N極，則磁體B上端為 ___________極。 22．小明學習了“電磁感應”后進行了深度學習，通過查閱資料發現感應電流的方向可以通過“右手定則”來判斷，如圖甲所示：伸出右手，讓磁感線穿入手心，大拇指指向?qū)w運動的方向，則四指指向為感應電流的方向。請你根據上述方法判斷圖乙中導體棒沿豎直導體框下落的過程中電阻R內的電流方向是______（選填“由a到b”或“由b到a”），圖中“×”表示垂直導體框向里的磁感線。 23．如圖甲所示是抖音中一個視頻的畫面，一個機器人在檢查管控區人們戴口罩，這些不戴口罩的人影響了防疫工作的正常進行，視頻中機器人對于不戴口罩的違規人員進行棒打，這表達了制作者的良好愿望。用履帶替代了輪子是為了減小機器人對地面的____________；圖乙中跟機器人里面的電動機的工作原理相同的是____________（填“A”、“B”或“C”）。 24．如圖所示是一種動圈式耳機的內部結構示意圖。當音圈中有大小和方向反復變化的電流通過時，音圈帶動音膜 ______（選填“向左”“向右”或“左右往復”）運動。音圈之所以運動，是由于磁場對 ______有力的作用，此現象中能量轉化情況是 _________。 25．如圖, 畫出條形磁體N 極發出的一條磁感線及其方向、標出小磁針的S 極。 ( ) 26．如圖所示，請在通電螺線管的A、B端標出N、S極。并畫出螺線管上的繞線。 三、實驗題（27題6分，28題5分，29題7分，共18分） 27．同學們在制作“讓線圈轉動起來”的活動中，他們將表面有金屬鍍層的磁鐵吸在干電池的負極，將一根硬銅線折成線框abcd搭在干電池的正極和磁鐵上，如圖所示。導線框abcd就會以干電池為軸轉動起來。 （1）如果將磁鐵的N、S極對調，導線框的轉動方向?qū)_____（選填“改變”或“不改變”）； （2）實驗中，干電池供電是______能轉化為電能。若通電時間稍長，干電池會明顯發熱，原因是干電池被______； （3）本裝置與下列設備原理相同的是______； A．電磁繼電器 B．動圈式話筒 C．動圈式揚聲器 D．電磁鐵 （4）導線框能夠轉動的原因是左右兩段導線受到的力的方向是______（選填“相同”或“相反”）的，這兩個力______（選填“是”或“不是”）一對平衡力。 28．為了探究“感應電流產生的條件”。小明將鐵架臺、導體AB、小量程電流表、蹄形磁體、開關和若干導線按圖連接。 （1）在選擇導體AB的材料時，你認為最好選擇______（選填“鋁棒”“銅棒”或“鐵棒”）； （2）閉合開關，小明左右移動導體AB，發現電流表的指針發生了擺動， 小明又沿多個不同方向來回移動導體AB，均發現電流表的指針發生了擺動； （3）經歷了（2）的探究，小明便得出了產生感應電流的條件為：閉合電路的一部分導體在磁場中運動。你認為小明的結論______（選填“正確”或“不正確”），你認為他在實驗中可能存在的問題是：______； （4）實驗中，小明在電路閉合時將導體AB向右移動一段距離后松開手，發現導體AB左右擺動，此時小量程電流表的指針______（選填“左右擺動”“偏向一邊”或“靜止不動”）。導體AB擺動過程中，如果不計空氣阻力及導線懸掛點的摩擦，導體AB的機械能將______（選填“變大”“變小”或“不變”）。 29．為探究“影響電磁鐵磁性強弱的因素”，小明以電池（電壓一定）、滑動變阻器、數量較多的大頭針、鐵釘以及較長導線為主要器材，進行如圖所示的簡易實驗。 （1）圖中滑動變阻器的作用是：_____； （2）他將導線繞在鐵釘上制成簡易電磁鐵，并巧妙地通過_____來顯示電磁鐵磁性的強弱； （3）比較圖和，可以得出結論：電磁鐵線圈匝數一定時，_____越大，電磁鐵磁性越強； （4）如圖，將導線繞在兩枚鐵釘上，構成兩個電磁鐵串聯的電路，他把電磁鐵串聯接入電路的目的是：使通過甲、乙兩個電磁鐵的_____相等，由通過圖我們可以得出的結論是：_____； （5）該實驗運用的物理研究方法是：_____、_____。 四、計算題（共11分） 30．某電熱水器有高溫?fù)鹾偷蜏負??？茖W(xué)興趣小組同學為模擬該熱水器的工作原理，設計了如圖甲所示電路。工作電路中有兩根規格均為“220V 1100W”電熱絲R1和R2，電源電壓U2為220V。溫控電路中電源電壓U1恒為12V，定值電阻R0阻值為60Ω，放置于水箱中的熱敏電阻Rt的阻值隨溫度變化的關系如圖乙所示，閉合開關S，當通過電磁繼電器線圈中的電流大于或等于50mA時，銜鐵會被吸下，工作電路斷開。電磁鐵、線圈等電阻忽略不計。 （1）當工作電路的旋鈕開關處于“bc”位置時，電路中的電流為多少？ （2）某次工作過程中，工作電路處于高溫?fù)豕ぷ?0分鐘后，銜鐵被吸下。該過程中，工作電路共消耗電能多少焦？ （3）為了使溫控電路控制的最高水溫可以在60~84℃范圍內調節，需對溫控電路進行改進?？茖W(xué)興趣小組用滑動變阻器和熱敏電阻Rt來實現，請在圖丙所示虛框內完善改進后的溫控電路，并標明滑動變阻器的調節范圍。 　 第20章 電和磁 （章末檢測） 時間：90分鐘 滿分：100分 一、選擇題（3分/題，共51分）： 1．一根條形磁鐵不小心摔成兩段后，一共會有N極的個數為（　?。? A．1個 B．2個 C．3個 D．4個 【答案】B 【解析】一根條形磁鐵不小心摔成兩段后，就會變成兩個小的條形磁鐵，因為每個磁體都有一個N極，所以一共會有N極的個數為2個。 故選B。 2．司南是我國古代的四大發明之一，“司南之杓，投之于地，其柢指南”，以下說法正確的是（　?。?A．“柢”指的是司南長柄，自由靜止時指的是地磁場的北極 B．司南能夠吸引銅、鐵、鎳等物質 C．司南周圍的磁場和磁感線，是確實存在的物質 D．現在常用電磁鐵，其鐵芯選用的材料就是與司南的相同的天然磁礦石 【答案】A 【解析】A．司南是用天然磁石磨制成的勺子，其實質就是一塊磁鐵，在地球的磁場中受到磁力的作用，靜止時長柄指向南方（指向地理南極），則司南長柄一端是磁石的南極，地理上的南極是在地磁場的北極附近，即司南長柄指的是地磁場的北極，故A正確； B．司南實際上就是一個磁鐵，磁鐵可以吸引鐵鈷鎳等物質，不能吸引銅，故B錯誤； C．磁場是磁體周圍存在的一種看不見、摸不到的物質，磁感線是為了描述磁場而引入的有方向的曲線，是不存在的，故C錯誤； D．現在常用電磁鐵，其鐵芯選用的材料是軟鐵棒，故D錯誤。 故選A。 3．張林同學在物理復習過程中，將書中的科學家及其偉大發現、相關應用進行了梳理，但是不慎破損了一角，如圖所示。下列可正確填入的科學家是（　?。? A．愛迪生 B．法拉第 C．特斯拉 D．伽利略 【答案】B 【解析】磁生電即電磁感應現象，最先發現的是法拉第，故B符合題意，ACD不符合題意。 故選B。 4．假如沒有了電流的熱效應，下列現象可能發生的是（　?。?A．磁懸浮列車照常工作 B．電磁起重機不能工作了 C．電熨斗照常使用 D．白熾燈發光更亮了 【答案】A 【解析】AB．磁懸浮列車和電磁起重機都是利用電流的磁效應工作的，沒有電流的熱效應，磁懸浮列車和電磁起重機照常工作，故A符合題意，B不符合題意； CD．電熨斗和白熾燈都是利用電流的熱效應工作的，沒有電流的熱效應，它們都不能工作，故CD不符合題意。 故選A。 5．如圖所示，用導線、靈敏電流表組成閉合回路。選項中，用“○”示閉合電路中垂直于紙面方向放置的導線ab的橫截面，當導線ab在磁場中沿虛線運動，靈敏電流表指針有明顯偏轉的是（　　） A． B． C． D． 【答案】D 【解析】如圖所示，只有D圖中導線在做切割磁感線運動，此時靈敏電流表指針會有明顯偏轉，故ABC不符合題意，D符合題意。 故選D。 6．自1820年發現電與磁有聯系以來，科學工作者設計出了許多與電磁有關的設各，使生產力大大提高，以下關于電磁的說法正確的是（　?。?A．電磁鐵的原理是通電線圈在磁場中受力 B．揚聲器是把電信號轉換成聲信號的一種裝置，原理類似于發電機 C．麥克風（動圈式話筒）的原理是電磁感應原理 D．錄音帶、DVD光盤、銀行信用卡等，都是用磁來記錄信息的 【答案】C 【解析】A．電磁鐵的原理是電流的磁效應，即電流的周圍存在磁場，故A錯誤； B．揚聲器的線圈中有隨聲音變化的電流，因為通電線圈在磁場中受到力的作用，使得線圈就不斷地來回振動，紙盆也就振動動起來，便發出了聲音，與電動機的原理是相同的，故B錯誤； C．動圈式話筒的原理與發電機原理都是把機械能轉成電能，利用的是電磁感應現象，故C正確； D．光盤的表面有一層有機燃料涂層，它的主要成分是具有特殊性質的有機染料，這些染料在激光的作用下會產生變化，從而達到記錄數據的目的；錄音帶、銀行卡是用磁來記錄信息的，故D錯誤。 故選C。 7．下列選項中用到電生磁原理的是（　?。?A．無線充電 B． 電子門讀取信息 C． 磁懸浮列車 D． 金屬探測器 【答案】C 【解析】電生磁的原理是電流的磁效應，即電流周圍存在磁場的現象。 A．無線充電是利用手機內部的線圈將充電板中變化的磁場轉化為電流給手機電池充電，是利用電磁感應原理工作的，故A不符合題意； B．電子門讀取信息時將帶有磁條的卡靠近感應器，檢測頭的線圈中就會產生變化的電流，說明這是電磁感應現象，故B不符合題意； C．磁懸浮列車下部和軌道內都裝有磁力強大的電磁鐵，通電時有磁性，是利用電流的磁效應制成的，故C符合題意； D．金屬探測器是將線圈靠近金屬物體時，相當于閉合電路的部分導體在做切割磁感線運動，從而產生了感應電流，屬于電磁感應現象，故D不符合題意。 故選C。 8．如圖是一種名為“鐵釘橋”的游戲，它是利用左右兩塊同一電路的電磁鐵將數枚細鐵釘搭建而成，下列說法正確的是（　?。? A．“鐵釘橋”利用了異名磁極相互吸引 B．被磁化后的“鐵釘橋”中間磁性最強 C．電磁鐵斷電后“鐵釘橋”也不會倒塌 D．改變電流方向會導致“鐵釘橋”倒塌 【答案】A 【解析】A．同名磁極相互排斥，異名磁極相互吸引。圖中，左右兩塊電磁鐵將數枚原本沒有磁性的細鐵釘磁化后相互吸引，故A正確； B．被磁化后的“鐵釘橋”兩端磁性最強，中間磁性最弱，故B錯誤； C．電磁鐵的磁性與線圈的匝數、電流大小有關。若增加電磁鐵中電流的大小，磁性增強，斷電后鐵釘沒有磁性，“鐵釘橋”會倒塌，故C錯誤； D．改變電流方向會導致“鐵釘橋”極性改變，磁性不變，不會倒塌，故D錯誤。 故選A。 9．下列有關磁現象說法不正確的是（　?。?A． 每個磁體有兩個磁極，磁極總是成對出現的 B． 物體中微型小磁針指向紊亂，物體不顯磁性，當微型小磁針的指向較為一致，物體具有磁性 C． 電磁繼電器是利用電磁鐵控制工作電路通斷的開關 D． 閉合開關，導線ab沿導軌運動，是電能轉化為機械能，利用這個原理可制成發電機 【答案】D 【解析】A．磁體都有兩個磁極：N極和S極，磁極總是成對出現的，故A正確，A不符合題意； B．在大部分物體中，由于大量微型小磁針的指向紊亂，物體不顯磁性；而在有的物體中，大量微型小磁針指向較為一致，物體就具有了磁性，故B正確，B不符合題意； C．電磁繼電器實質上就是利用電磁鐵通電時有磁性，斷電時無磁性的特點控制工作電路通斷的開關，故C正確，C不符合題意； D．閉合開關，導線ab沿導軌運動，是電能轉化為機械能，這是電動機的工作原理，發電機的工作原理是電磁感應，故D錯誤，D符合題意。 故選D。 10．科學研究通常把一些不易直接測量的物理量，用一些非常直觀的現象去認識或用易測量的物理量間接測量。如磁場是一種看不見的特殊物質，我們可以通過磁場對小磁針作用的效果來認識它。下列研究實例中不是采用這種研究方法的是（　　） A．通過液體受熱后體積膨脹的多少來認識溫度升高的高低 B．利用磁感線的疏密來描述磁場的強弱 C．通過吸引大頭針的數目來了解電磁鐵磁性的強弱 D．通過燈的亮暗來判斷電路中電流的大小 【答案】B 【解析】磁場看不到摸不著，通過磁場對小磁針作用的效果來認識磁場，采用的是轉換法。 A．比較溫度的高低，我們可以通過液體受熱后體積的變化來認識它，采用的是轉換法。故A不符合題意； B．學習磁場時，我們用磁感線的疏密描述磁場的強弱，采用的是模型法。故B符合題意； C．了解電磁鐵磁性的強弱，我們可以通過觀察它吸引大頭針的多少來認識，采用的是轉換法。故C不符合題意； D．電路是否有電流，我們可以通過觀察電路中電流表的指針是否偏轉來認識，采用的是轉換法。故D不符合題意。 故選B。 11．如圖所示是一款磁力鎖，這種磁力鎖關閉時，電路接通磁鐵有磁性吸住鐵片，大門鎖住。當刷卡或按一下開關，即可切斷電路，磁力鎖失去磁性，可將門打開。磁力鎖與下列哪個物品工作原理相同（　?。? A．揚聲器 B．電鈴 C．話筒 D．手搖發電機 【答案】B 【解析】磁力鎖關閉時，電路接通磁鐵有磁性吸住鐵片，大門鎖住。當刷卡或按一下開關，即可切斷電路，磁力鎖失去磁性，可將門打開，由此可知，電磁鐵的工作原理是電流的磁效應； A．揚聲器的工作原理是磁場對通電導體有力的作用，故A不符合題意； B．電鈴的主要部件是電磁鐵，利用了電流的磁效應，故B符合題意； CD．動圈式話筒和手搖發電機的工作原理是電磁感應現象，故CD不符合題意。 故選B。 12．如圖所示的手壓式手電筒，通過按壓手柄，電筒內線圈做切割器感線運動，能使電簡發光。這種發電利用了（　?。? A．尖端放電 B．電磁感應 C．摩擦起電 D．電流熱效應 【答案】B 【解析】按壓手柄，使線圈做切割磁感線運動，導體中有感應電流產生，這種現象是電磁感應現象，感應電流通過燈泡，燈泡發光。手壓電筒是根據電磁感應現象制成的。故ACD不符合題意，B符合題意。 故選B。 13．小明在科學拓展課上制作了一個簡易喇叭（原理如圖）。接通信號源后，電流的方向不斷改變，導致線圈的磁極不斷變化，通過吸引或排斥磁鐵，帶動紙盆振動。為改變紙盆振動幅度以調節喇叭響度，下列方法不可行的是（???） A．改變磁鐵的磁極 B．改變電流的大小 C．改變磁鐵磁性強弱 D．改變線圈的匝數 【答案】A 【解析】由題知，接通信號源后，電流的方向不斷改變，導致線圈的磁極不斷變化，通過吸引或排斥磁鐵，帶動紙盆振動發聲。 A．改變磁鐵的磁極，并不能改變起到改變磁性強弱的作用，不能改變紙盆振動幅度（即不能調節喇叭響度），所以A方法不可行。故A符合題意； BCD．為改變紙盆振動幅度以調節喇叭響度，可以改變電磁鐵的磁性強弱，具體來說可以改變電流大小或改變線圈匝數；還可以改變永磁鐵的磁性強弱（如更換永磁鐵或充磁），所以BCD都可行。故BCD不符合題意。 故選A。 14．2022年，我市中心城區規劃新建“袖珍公園”143處，有力滿足了市民群眾對生態環境和就近休閑的需求?？焖俨忍す珗@里的動感單車時，沒有電源的動感單車就會“點亮”單車上絢麗的燈光。其工作原理是（　?。?A． B． C． D． 【答案】B 【解析】快速踩踏公園里的動感單車時，沒有電源的動感單車就會“點亮”單車上絢麗的燈光，這說明電路中產生了電流，這是電磁感應現象。 A．該裝置是探究電流的磁效應的實驗，故A不符合題意； B．該裝置是探究電磁感應現象的實驗，故B符合題意； C．該裝置是探究影響電磁鐵磁性大小因素的實驗，利用了電流的磁效應，故C不符合題意； D．該裝置是探究通電導體在磁場中受力運動，故D不符合題意。 故選B。 15．牙齒健康問題，越來越得到重視，電動牙刷已經成為了一款比較受歡迎的小家電，如圖所示，關于電動牙刷下列說法正確的是（　　） A．使用電動牙刷的過程中電能主要轉化為機械能 B．電動牙刷里的電動機工作原理是電流的磁效應 C．在給電池充電時電池相當于電源 D．電動牙刷上的指示燈主要是超導材料制成 【答案】A 【解析】AB．電動牙刷的主要工作部分是電動機，電動機的工作原理是通電導體在磁場中受力運動，其工作時消耗電能轉化為機械能，故A正確，B錯誤； C．在給電池充電時電池需要消耗電能，故電池相當于用電器，故C錯誤； D．電動牙刷上的指示燈主要是半導體材料制成，故D錯誤。 故選A。 16．下列各圖均與電和磁有關，其中分析正確的是（　?。? A．圖甲中小磁針的N極指向地磁北極 B．圖乙能說明電動機的工作原理 C．圖丙中P向右滑動能吸引更多鐵釘 D．圖丁是電動機的工作模型 【答案】D 【解析】A．地理北極的附近是地磁南極，而圖甲中小磁針的N極向上，是指向地磁南極，故A錯誤； B．圖乙中，有靈敏電流計，閉合開關后，移動導體切割磁感線，會有電流流過靈敏電流計，這是產生電流，能說明發電機的工作原理，故B錯誤； C．從圖丙可以看到，閉合開關后，P向右滑動，變阻器接入電路的電阻會變大，電路的電流會變小，磁性減弱，能吸引的鐵釘會變少，故C錯誤； D．從圖丁可以看到，開關閉合后，線圈有電流流過，線圈會轉動起來，這是電動機的工作模型，故D正確。 故選D。 17．在研究通電導線在磁場中受到力的作用時，用U形電磁鐵替代磁體完成實驗，如圖所示，閉合開關導線受到水平向右的力。下列說法正確的是（　?。? A．若只對調電磁鐵的電源兩極，導線在磁場中受力方向不變 B．若只對調鉛蓄電池的電源兩極，導線在磁場中受力方向不變 C．電磁鐵外部磁感線的方向是從B端出發回到A端 D．將一枚小磁針放在電磁鐵B端旁，靜止時它的N極指向電磁鐵B端 【答案】C 【解析】AB．導線在磁場中受力方向與電流方向和磁場方向有關，只對調電磁鐵的電源兩極或只對調鉛蓄電池的電源兩極，分別改變了磁場方向和電流方向，所以導線在磁場中受力方向改變，故AB錯誤； C．根據安培定則可知，電磁鐵B端為N極，A端為S極，所以電磁鐵外部磁感線的方向是從B端出發回到A端，故C正確； D．將一枚小磁針放在電磁鐵B端旁，靜止時它的N極指向電磁鐵A端，故D錯誤。 故選C。 二、填空作圖題（25、26題作圖各2分，其余每空1分，共20分） 18．信鴿飛出幾百公里后能準確返回出發地是利用了地磁場，地磁場的南極在地理的 _____極附近。物理學家 _____發現了電磁感應現象，使大規模運用電能成為可能。 【答案】 北???? 法拉第 【解析】[1]地磁南極在地理北極附近，地磁北極在地理南極附近。 [2]法拉第發現了電磁感應現象，由此發明了發電機，使大規模運用電能成為可能，開辟了電氣化的時代。 19．如圖所示是某公司最新推出的一款仿生四足機器狗。該機器狗的機身上擁有多個電動機，電動機的工作原理是______，該機器狗身上還搭載了多個對光線、溫度、聲音等高度敏感的傳感器，傳感器是用______ （選填“導體”、“半導體”或“絕緣體”）材料制成的。 【答案】通電線圈在磁場中受力而轉動???? 半導體 【解析】[1]機器狗身上有多個電動機，要消耗電能轉化為機械能，所以電動機的工作原理是通電線圈在磁場中受力轉動。 [2]傳感器的電阻會受到溫度、光線和聲音的變化而變化，所以它是由半導體做成的。 20．如圖甲手機無線充電是把手機放到充電座上面就可以開始充電，其中電磁感應無線充電是應用最多的無線充電方案，此原理與_______（選填“電動機”或“發電機”）的原理相同；圖乙是探究磁場對通電導線的作用實驗，導體棒ab受力的方向與磁場方向和_______方向有關，此過程是將電能轉化為_______能。 【答案】 發電機???? 電流???? 機械 【解析】[1]手機無線充電的工作原理是電磁感應現象，與發電機的工作原理相同。 [2][3]探究磁場對通電導線的作用實驗中，導體棒ab受力的方向與磁場方向和電流的方向有關，此過程中電動機消耗了電能，是將電能轉化為機械能。 21．下水道口常常有臭味，這是 ___________現象。室內會裝地漏防止這一現象，如題圖所示是一款磁懸浮地漏的結構圖。當密封蓋上方無水時，因為 ___________相互排斥，磁體A將密封蓋頂起，防止臭氣外漏。若磁體A下端為N極，則磁體B上端為 ___________極。 【答案】 擴散???? 同名磁極???? N 【解析】[1]下水道口常常有臭味，這是擴散現象，是由于臭氣分子永不停息地做無規則運動造成的。 [2][3]由題可知，兩磁體之間的作用力是斥力，同名磁極相互排斥，所以，若磁體A下端為N極，則磁體B上端為N極。 22．小明學習了“電磁感應”后進行了深度學習，通過查閱資料發現感應電流的方向可以通過“右手定則”來判斷，如圖甲所示：伸出右手，讓磁感線穿入手心，大拇指指向?qū)w運動的方向，則四指指向為感應電流的方向。請你根據上述方法判斷圖乙中導體棒沿豎直導體框下落的過程中電阻R內的電流方向是______（選填“由a到b”或“由b到a”），圖中“×”表示垂直導體框向里的磁感線。 【答案】由b到a 【解析】圖中“×”表示垂直導體框向里的磁感線，由右手定則可得，四指所指的方向為電流的方向，導體棒中的電流方向由P到Q，運動的導體棒在電路中相當于電源，所以定值電阻R的電流由b到a。 23．如圖甲所示是抖音中一個視頻的畫面，一個機器人在檢查管控區人們戴口罩，這些不戴口罩的人影響了防疫工作的正常進行，視頻中機器人對于不戴口罩的違規人員進行棒打，這表達了制作者的良好愿望。用履帶替代了輪子是為了減小機器人對地面的____________；圖乙中跟機器人里面的電動機的工作原理相同的是____________（填“A”、“B”或“C”）。 【答案】 壓強???? C 【解析】[1]用履帶替代了輪子，是通過增大受力面積的方法來減小機器人對地面的壓強。 [2]電動機的原理：通電導體在磁場中受到力的作用。A圖研究的是奧斯特實驗，證明電流周圍存在磁場；B圖中當對著動圈式話筒說話時，它會產生隨人的聲音變化而變化的電流，即：閉合電路的一部分導體做切割磁感線運動時能夠產生感應電流；C圖中動圈式揚聲器是將電信號轉化成聲信號，是電能轉化為機械能；是利用通電導體在磁場中受到力的作用的原理制成的，故C符合題意。故選C。 24．如圖所示是一種動圈式耳機的內部結構示意圖。當音圈中有大小和方向反復變化的電流通過時，音圈帶動音膜 ______（選填“向左”“向右”或“左右往復”）運動。音圈之所以運動，是由于磁場對 ______有力的作用，此現象中能量轉化情況是 _________。 【答案】左右往復???? 通電導體???? 電能轉化為機械能 【解析】[1][2][3]當音圈中有大小和方向反復變化的電流通過時，音圈帶動音膜左右往復運動，因為電流方向改變，音圈受力方向改變。音圈之所以運動，是由于磁場對通電導體有力的作用，改變了線圈的運動狀態。此現象中，消耗電能，產生機械能，電能轉化為機械能。 25．如圖, 畫出條形磁體N 極發出的一條磁感線及其方向、標出小磁針的S 極。 ( ) 【答案】 【解析】根據異名磁極相互吸引，同名磁極相互排斥可知小磁針的左端是N極，右端是S極，因為在磁體外部，磁感線總是從N極發出,回到S極，所以磁感線的方向是指向右的，如圖所示： 26．如圖所示，請在通電螺線管的A、B端標出N、S極。并畫出螺線管上的繞線。 【答案】 【解析】由圖可知，小磁針的左端為N極，右端為S極，根據磁極間的相互作用規律可知，B端為N極，A端為S極，根據安培定則，繞線方法如圖所示： 三、實驗題（27題6分，28題5分，29題7分，共18分） 27．同學們在制作“讓線圈轉動起來”的活動中，他們將表面有金屬鍍層的磁鐵吸在干電池的負極，將一根硬銅線折成線框abcd搭在干電池的正極和磁鐵上，如圖所示。導線框abcd就會以干電池為軸轉動起來。 （1）如果將磁鐵的N、S極對調，導線框的轉動方向?qū)_____（選填“改變”或“不改變”）； （2）實驗中，干電池供電是______能轉化為電能。若通電時間稍長，干電池會明顯發熱，原因是干電池被______； （3）本裝置與下列設備原理相同的是______； A．電磁繼電器 B．動圈式話筒 C．動圈式揚聲器 D．電磁鐵 （4）導線框能夠轉動的原因是左右兩段導線受到的力的方向是______（選填“相同”或“相反”）的，這兩個力______（選填“是”或“不是”）一對平衡力。 【答案】 改變???? 化學???? 短路???? C???? 相反???? 不是 【解析】（1）[1]通電導體運動的方向與導體電流的方向和磁場的方向有關，當將磁鐵的N、S極對調，磁場方向發生改變，則導線框的轉動方向?qū)⒏淖儭?（2）[2]實驗中，干電池供電是化學能能轉化為電能。 [3]由圖可知，用導線直接將電池的正負極相連，干電池被短路，若通電時間稍長，干電池會明顯發熱。 （3）[4]本裝置的原理是通電導體在磁場中受到力的作用，與動圈式揚聲器一個原理。電磁繼電器和電磁鐵都是電流的磁效應；動圈式話筒是電磁感應原理；故ABD不符合題意，C符合題意，故選C。 （4）[5][6]導線框能夠轉動的原因是左右兩段導線受到的力的方向是相反的，但這兩個力沒有在同一直線上，所以不是平衡力。 28．為了探究“感應電流產生的條件”。小明將鐵架臺、導體AB、小量程電流表、蹄形磁體、開關和若干導線按圖連接。 （1）在選擇導體AB的材料時，你認為最好選擇______（選填“鋁棒”“銅棒”或“鐵棒”）； （2）閉合開關，小明左右移動導體AB，發現電流表的指針發生了擺動， 小明又沿多個不同方向來回移動導體AB，均發現電流表的指針發生了擺動； （3）經歷了（2）的探究，小明便得出了產生感應電流的條件為：閉合電路的一部分導體在磁場中運動。你認為小明的結論______（選填“正確”或“不正確”），你認為他在實驗中可能存在的問題是：______； （4）實驗中，小明在電路閉合時將導體AB向右移動一段距離后松開手，發現導體AB左右擺動，此時小量程電流表的指針______（選填“左右擺動”“偏向一邊”或“靜止不動”）。導體AB擺動過程中，如果不計空氣阻力及導線懸掛點的摩擦，導體AB的機械能將______（選填“變大”“變小”或“不變”）。 【答案】 銅棒?? 不正確?? 導體AB沒有上下或前后運動?? 左右擺動?? 減小 【解析】（1）[1]探究“感應電流產生的條件”，在選擇導體AB的材料時，不能選擇鐵棒，因為鐵棒會被磁化，影響實驗效果，而鋁棒和銅棒不會被磁化，而銅棒比鋁棒的導電性好，故選銅棒。 （3）[2][3]產生感應電流的條件是：閉合電路的部分導體在磁場中做切割磁感線運動。小明的結論不準確，為了得出準確的結論，應分別使導體棒在磁場中沿不同方向運動，比較切割磁感線和不切割磁感線時是否都能獲得感應電流。 （4）[4][5]導體AB左右擺動，切割磁感線方向不斷改變，所以電流方向不斷改變，電流表指針會左右擺動；導體運動過程中，將機械能轉化為電能，所以機械能不斷減少。 29．為探究“影響電磁鐵磁性強弱的因素”，小明以電池（電壓一定）、滑動變阻器、數量較多的大頭針、鐵釘以及較長導線為主要器材，進行如圖所示的簡易實驗。 （1）圖中滑動變阻器的作用是：_____； （2）他將導線繞在鐵釘上制成簡易電磁鐵，并巧妙地通過_____來顯示電磁鐵磁性的強弱； （3）比較圖和，可以得出結論：電磁鐵線圈匝數一定時，_____越大，電磁鐵磁性越強； （4）如圖，將導線繞在兩枚鐵釘上，構成兩個電磁鐵串聯的電路，他把電磁鐵串聯接入電路的目的是：使通過甲、乙兩個電磁鐵的_____相等，由通過圖我們可以得出的結論是：_____； （5）該實驗運用的物理研究方法是：_____、_____。 【答案】改變電路中的電流?? 電磁鐵吸引大頭針的多少?? 電流?? 電流?? 電流一定時，線圈匝數越多，電磁鐵的磁性越強?? 控制變量法?? 轉換法 【解析】（1）[1]實驗中通過滑動變阻器滑片的移動來改變電路中的電流，從而改變電磁鐵的磁性的大小。 （2）[2]實驗中是通過電磁鐵吸引大頭針的多少來顯示電磁鐵磁性的強弱，采用的是轉換法。 （3）[3]比較圖和可知，（b）圖中滑動變阻器接入電路的電阻小，電路中的電流要大于中的電流；兩個電磁鐵的線圈匝數相同，通過的電流不同，電流越大，吸引的大頭針的個數越多，磁性越強，可以得出結論：電磁鐵線圈匝數一定時，電流越大，電磁鐵磁性越強。 （4）[4][5]由圖c可知，甲吸引的大頭針數目比乙的多，說明甲的磁性比乙的強；由圖知兩電磁鐵串聯，故電流相同，而線圈匝數不同，甲的匝數比乙的匝數多；故結論為：在電流相同的情況下，線圈的匝數越多，磁性越強。 （5）[6][7]實驗中采用了控制變量法和轉換法。 四、計算題（共11分） 30．某電熱水器有高溫?fù)鹾偷蜏負?。科學興趣小組同學為模擬該熱水器的工作原理，設計了如圖甲所示電路。工作電路中有兩根規格均為“220V 1100W”電熱絲R1和R2，電源電壓U2為220V。溫控電路中電源電壓U1恒為12V，定值電阻R0阻值為60Ω，放置于水箱中的熱敏電阻Rt的阻值隨溫度變化的關系如圖乙所示，閉合開關S，當通過電磁繼電器線圈中的電流大于或等于50mA時，銜鐵會被吸下，工作電路斷開。電磁鐵、線圈等電阻忽略不計。 （1）當工作電路的旋鈕開關處于“bc”位置時，電路中的電流為多少？ （2）某次工作過程中，工作電路處于高溫?fù)豕ぷ?0分鐘后，銜鐵被吸下。該過程中，工作電路共消耗電能多少焦？ （3）為了使溫控電路控制的最高水溫可以在60~84℃范圍內調節，需對溫控電路進行改進?？茖W(xué)興趣小組用滑動變阻器和熱敏電阻Rt來實現，請在圖丙所示虛框內完善改進后的溫控電路，并標明滑動變阻器的調節范圍。 　 【答案】（1）5A；（2）3.96×106J；（3）見解析 【解析】解：（1）由圖可知，當工作電路的旋鈕開關處于“bc”位置時，電路為R1的簡單電路，已知R1的功率 P1=P1額=1100W 由P=UI公式可得，電路中的電流 （2）由圖可知，工作電路處于高溫?fù)鯐r，R1、R2并聯，則總功率 P=P1額+P2額=1100W+1100W=2200W 工作電路處于高溫?fù)豕ぷ鲿r間 t=30min=1800s 所以，工作電路處于高溫?fù)豕ぷ?0分鐘消耗的電能 W=Pt=2200W×1800s=3.96×106J （3）當通過電磁繼電器線圈中的電流大于或等于50mA時，銜鐵會被吸下，工作電路斷開，根據可知，此時控制電路中的總電阻 由圖像可知，水溫為60℃時，熱敏電阻Rt的阻值為Rt1=220Ω，水溫為84℃熱敏電阻Rt的阻值Rt2=160Ω，則R總>Rt1>Rt2，所以為了使溫控電路控制的最高水溫可以在60~84℃范圍內調節，利用滑動變阻器和熱敏電阻Rt應串聯連接，根據串聯電路的總電阻等于各分電阻之和可知，當水溫為60℃時滑動變阻器連入電路的阻值 R滑1=R總-Rt1=240Ω-220Ω=20Ω 當水溫為84℃時滑動變阻器連入電路的阻值 R滑2=R總-Rt2=240Ω-160Ω=80Ω 所以滑動變阻器的調節范圍為20~80Ω。如圖： 答：（1）當工作電路的旋鈕開關處于“bc”位置時，電路中的電流為5A； （2）工作電路共消耗電能為3.96×106J； （3）見解析。
