人教版九年級物理全一冊通關講義第19章生活用電(章末檢測)(原卷版+解析)

這是一份人教版九年級物理全一冊通關講義第19章生活用電(章末檢測)(原卷版+解析)，共29頁。

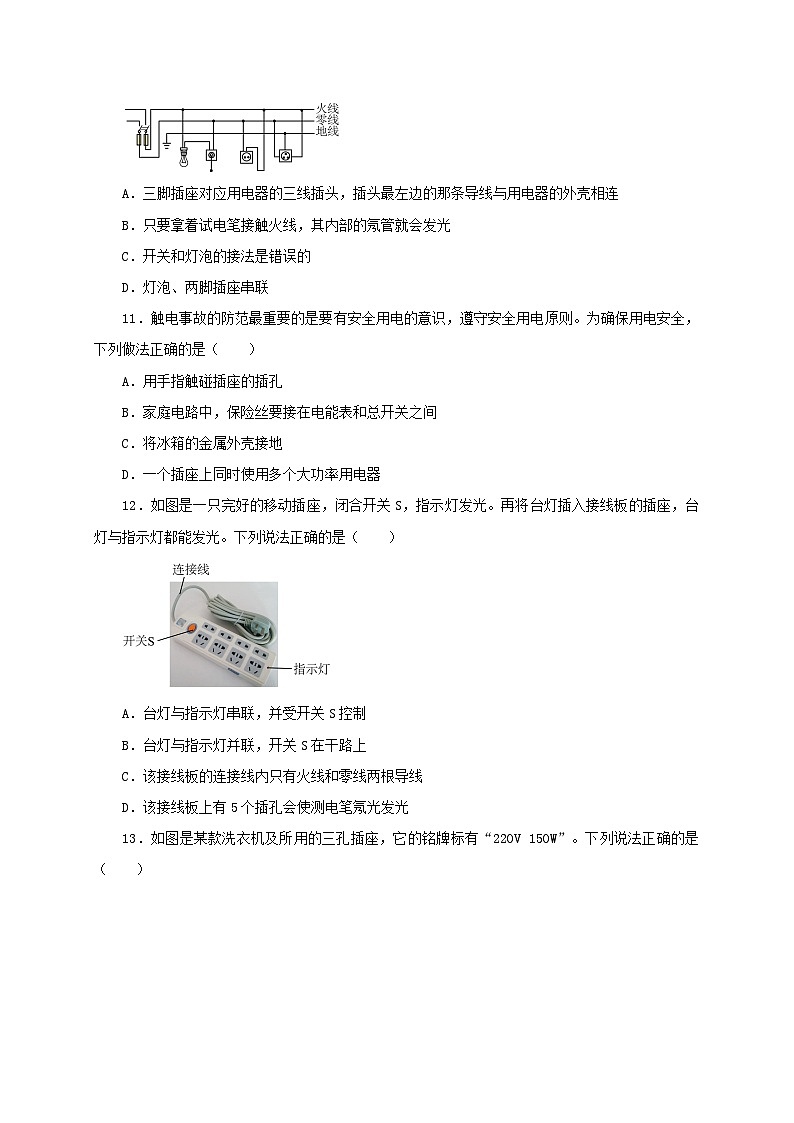

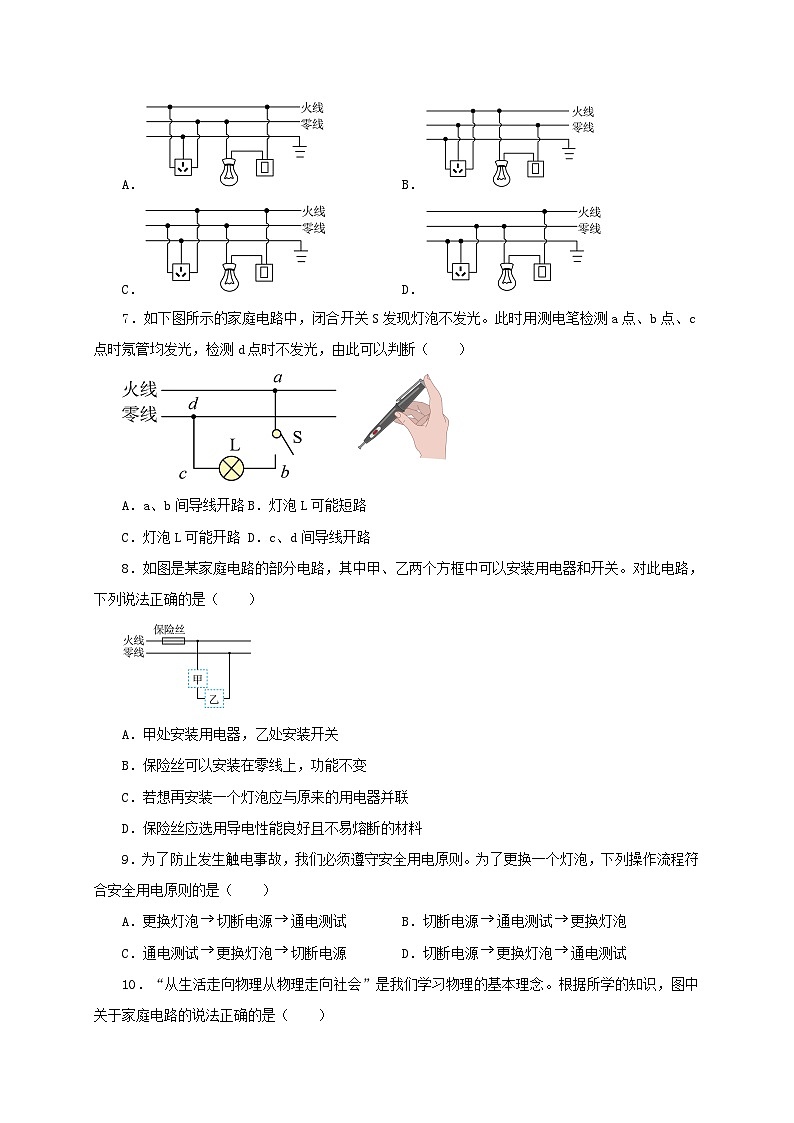

第19章 生活用電 （章末檢測） 時間：60分鐘 滿分：100分 一、選擇題（3分/題，共51分）： 1．下列關于安全用電的說法正確的是（　?。?A．只要人用手直接接觸火線就一定會發生觸電事故 B．把家用電器的金屬外殼接上地線，可以防止觸電 C．為了防止保險絲被熔斷，用銅絲代替保險絲接入電路 D．使用試電筆時不能用手直接接觸試電筆筆尾的金屬部分 2．關于家庭用電，下列說法正確的是（　?。?A．使用試電筆時，手千萬不能觸摸到筆尾的金屬 B．用銅線代替熔斷的保險絲 C．有金屬外殼的用電器，金屬外殼一定要接地 D．造成家庭電路中電流過大的原因一定是發生短路 3．在以下情況中：①火線的絕緣皮出現部分破損；②地上的人不小心接觸到火線；③插座里的兩個線頭相碰了；④室內同時使用的用電器過多。能使家庭電路的漏電保護器切斷電路的是（　?。?A．①② B．②③ C．①②③ D．②③④ 4．我國電力供電系統全球領先，為國家經濟建設和人民生活提供了強有力的保障，但使用不當也會給我們帶來危害，下列說法符合安全用電原則的是（　?。?A．控制用電器的開關一定要接在火線上 B．用濕抹布擦拭帶電的插座面板 C．使用測電筆時手要接觸筆尖金屬體 D．家用電器起火時，要立即用水撲滅 5．對下列物理量的認識中，最接近實際的是（　?。?A．人體安全電壓為36V B．我國家庭電路電壓為220V C．中學生的正常體溫為38℃ D．家用電風扇的額定功率約為200W 6．圖中，電燈、開關和插座的連接方式都符合安全用電要求的是（　?。?A． B． C． D． 7．如下圖所示的家庭電路中，閉合開關S發現燈泡不發光。此時用測電筆檢測a點、b點、c點時氖管均發光，檢測d點時不發光，由此可以判斷（　　） A．a(chǎn)、b間導線開路 B．燈泡L可能短路 C．燈泡L可能開路 D．c、d間導線開路 8．如圖是某家庭電路的部分電路，其中甲、乙兩個方框中可以安裝用電器和開關。對此電路，下列說法正確的是（　?。? A．甲處安裝用電器，乙處安裝開關 B．保險絲可以安裝在零線上，功能不變 C．若想再安裝一個燈泡應與原來的用電器并聯 D．保險絲應選用導電性能良好且不易熔斷的材料 9．為了防止發生觸電事故，我們必須遵守安全用電原則。為了更換一個燈泡，下列操作流程符合安全用電原則的是（　　） A．更換燈泡切斷電源通電測試 B．切斷電源通電測試更換燈泡 C．通電測試更換燈泡切斷電源 D．切斷電源更換燈泡通電測試 10．“從生活走向物理從物理走向社會”是我們學習物理的基本理念。根據所學的知識，圖中關于家庭電路的說法正確的是（　　） A．三腳插座對應用電器的三線插頭，插頭最左邊的那條導線與用電器的外殼相連 B．只要拿著試電筆接觸火線，其內部的氖管就會發光 C．開關和燈泡的接法是錯誤的 D．燈泡、兩腳插座串聯 11．觸電事故的防范最重要的是要有安全用電的意識，遵守安全用電原則。為確保用電安全，下列做法正確的是（　　） A．用手指觸碰插座的插孔 B．家庭電路中，保險絲要接在電能表和總開關之間 C．將冰箱的金屬外殼接地 D．一個插座上同時使用多個大功率用電器 12．如圖是一只完好的移動插座，閉合開關S，指示燈發光。再將臺燈插入接線板的插座，臺燈與指示燈都能發光。下列說法正確的是（　?。? A．臺燈與指示燈串聯，并受開關S控制 B．臺燈與指示燈并聯，開關S在干路上 C．該接線板的連接線內只有火線和零線兩根導線 D．該接線板上有5個插孔會使測電筆氖光發光 13．如圖是某款洗衣機及所用的三孔插座，它的銘牌標有“220V 150W”。下列說法正確的是（　?。? A．洗衣機只能在220V的電壓下工作 B．洗衣機正常工作時，10s內會產生15000J的熱量 C．洗衣機外殼和火線絕緣損壞，外殼帶電時，總電路中的保險絲會熔斷 D．洗衣機外殼和火線絕緣損壞，外殼帶電時，電路中的漏電保護器會切斷電流 14．如圖是某同學家的部分電路，他將電飯煲的插頭插入三孔插座后，正在燒水的電熱水壺突然停止工作，電燈也不發光。拔出電飯煲的插頭，電熱水壺仍不能工作。用測電筆分別測試插座的左、右孔，發現氖管均發光。若電路中只有一處故障，則（　?。? A．電熱水壺所在電路的b、c間短路 B．插座的接地線斷路 C．電路的d點到進戶零線間導線斷路 D．電路的a、b間導線斷路 15．如圖所示的家庭照明電路中某處存在故障。電工師傅為查明故障，在保險絲處接入一只“220V 40W”的燈泡L0。當只閉合開關S、S1時，燈泡L0正常發光，燈泡L1不發光；當只閉合開關S、S2時，L0和L2都呈暗紅色（比正常發光狀態暗得多）。由此可以確定（　?。? A．L1燈頭接線處斷路 B．L1燈頭接線處短路 C．開關S1短路 D．L2燈頭接線處短路 16．如圖所示是某家庭電路，閉合開關S1、S2，燈泡L1正常發光、L2不亮，斷開S1、保持S2閉合，用測電筆插入插座上孔氖管發光，插入插座下孔氖管發光．則故障可能是（　　） A．a(chǎn)c間斷路 B．bd間斷路 C．燈泡L2斷路 D．b點到零線之間斷路 17．如圖所示為居民家中某房間的電路，電燈L與電熱壺均正常工作，在三孔插座上接入電飯煲后，電熱壺突然停止工作，燈L仍正常發光，拔出電飯煲的插頭，用測電筆分別測試三孔插座的左右兩孔氖管均發光，此時電路故障可能是（　?。? A．插座短路 B．入戶零線斷路 C．AB間斷路 D．CD間斷路 二、填空題（每空1分，共20分） 18．對人體的安全電壓是______V；如圖所示的電路中，A點是燈頭（燈絲完好）接導線的螺絲，若人用手接觸電路中的A點且腳與大地連通，當電路的開關S斷開時，他______（選填“會”或“不會”）觸電。 19．如圖是安裝了漏電保護器的家庭電路，當漏電保護器檢測到通過圖中A、B兩處的電流不相等（即發生漏電）時，會迅速切斷電路，從而起到保護作用，當家電維修人員在圖中C處不慎觸電時，漏電保護器________（選填“會”或“不會”）切斷電路。若人體電阻為10kΩ，觸電時通過人體的電流為________mA。 20．家庭電路中有兩條輸電線，一條叫做________另一條叫做________。如果用一只測電筆來區分它們，能讓測電筆氖管發亮的那一條線是________。 21．街道上的路燈傍晚同時發光，早晨同時熄滅，路燈的連接方式是______聯；回到家中，按下開關，電燈亮了，開關與電燈的連接方式是______聯；我國家庭電路電壓一般是______V。 22．用試電筆可辨別火線和零線，使氖管發光的是_____（選填“火線”或“零線”），使用時，手不能接觸_____（選填“筆尖”或“筆尾”）金屬體。如圖所示的電路，閉合開關后，發現電燈不亮，用試電筆測試圖中的a、b、c、d四點，只有a點不發光，可能發生的故障是_____。 23．如圖所示家庭電路中，各元件均正常，洗衣機接入三孔插座能使洗衣機的______接地；閉合開關時人接觸C點______（選填“會”或“不會”）引起觸電；斷開開關時______點（選填“A”、“B”、“C”或“D”）能使測電筆氖管發光。 24．如圖所示是小明設計的照明電路。虛線框1和2應連入開關和電燈，則開關應裝在虛線框_______中；安裝完畢后，閉合開關，電燈不亮，用試電筆分別測試a、b、c、d點時，a點氖管不發光，b、c、d點氖管都發光，則電路的故障為_______。小明又把一小射燈（正常工作時的電壓為20V，電流為0.2A），直接接入家庭電路后，剛通電，小射燈立刻就燒壞了，經檢查，發現還有一個配件忘記安裝，小代通過研究說明書，明白了其中的道理。沒有安裝配件導致小射燈被燒壞的原因是小射燈兩端的實際電壓_______正常工作電壓（選填“大于”“小于”或“等于”）；該配件是一個阻值為_______Ω的定值電阻，需要與小射燈_______聯使其正常工作。 三、作圖題（每題3分，共9分） 25．生活中有一種插線板，在使用中發現：插線板上的指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。根據上述現象，請?jiān)趫D中畫出開關、指示燈和插孔的連接方式，并與電源線或地線接通。 26．圖中的虛線框內是電冰箱控制電路中的部分元件，壓縮機M由溫控開關自動控制，冷藏室的照明燈由門控開關進行控制，電冰箱通過電源插頭接在插座上、請你將控制電路連接完整，并將三孔插座接入家庭電路。 27．如圖所示為一款新式無線插座轉換器，帶有USB插頭、一轉多位插座、照明燈等多種功能，開關S斷開時，照明燈、USB接口、插座均不能工作：只閉合開關S時，照明燈不發光，但USB接口、插座均能正常使用；如果USB接口損壞，開關S和S1閉合時，照明燈發光、插座能正常供電。如圖乙是該插座轉換器內部的局部電路圖，根據上述現象，將電路連接完整。 四、綜合題（28題7分，29題6分，30題7分，共20分） 28．如圖1所示是某電熱器的工作原理圖，工作電壓220V，R1、R2是發熱電阻，且R1=R2，虛線框?yàn)殡姛崞鞯慕饘偻鈿ぃ靡粋€(gè)旋轉開關可以實現電熱器多檔位工作的要求。旋轉開關內有一塊絕緣圓盤，在圓盤的左邊緣依次有4個金屬觸點①、②、③、④，右邊緣是一金屬板，可繞中心軸轉動的開關旋鈕兩端各有一個金屬滑片，轉動開關旋鈕可以將左邊緣相鄰的兩個觸點與右邊緣的金屬板同時連通。如旋到圖1中位置S時，金屬滑片將①②兩觸點同時與右邊緣金屬板接通。 （1）請你為這臺電熱器配備一個三腳插頭，如圖2所示，應該將電路圖中的火線接到插頭______，地線接到插頭______（均選填“G”“L”或“N”）腳。小明想在電路中加一個“傾倒開關”，使電熱器被碰倒時能自動斷開電路，以免引起火災。該開關最好應安裝在圖1中A、B、C、D、E中的______點處； （2） 旋鈕開關旋到位置S時的電功率為1000W，則R2=______Ω； （3） 當旋鈕開關旋到位置T時，電熱器處于______（選填“高溫檔”或“低溫檔”）檔，通電1min產生的熱量是______J； （4） 某種橡皮絕緣銅芯導線在常溫下安全載流量（長時間通電時的最大安全電流）如下表，請你計算確定應選橫截面積為______mm2的銅芯導線作為該電熱器的輸出導線，才符合既適用又經濟的原則。 29．閱讀材料，回答問題。 插座 改革開放初期，大量各類外國電器產品涌入中國，市場需要一種可兼容多個國家標準插頭的插座，萬用孔插座在此背景下應運而生。 萬用孔插座的三相插孔與兩相插孔合在一起，有3個孔，如圖1所示，既能插三相插頭又能插兩相插頭，既能插圓插頭又能插扁插頭，由于其方便易用，一孔多用，適合不同國家標準的插頭，在市民家中使用較為廣泛。 萬用孔插座是老國標插座，此類插座因插孔較大，插座接片與電器插頭接觸面積過小，容易使插拔力過松、接觸片過熱，從而造成火災事故的隱患這類插座的電源線一端往往是兩相插頭，沒有接地線。 在2012年6月1日，國家質檢總局和國家標準化管理委員會就聯合發布了“插座新國標”，明確禁止生產萬用孔插座，并且制定了更高要求的標準升級，與萬用孔相比，新國標標準下的插座產品，要求是兩相和三相插孔分開組合形式（俗稱新五孔插座）的插座，如圖2所示，電源線端是三相插頭，能夠同時滿足火線、零線、地線三條線路，用起來會比較安全放心，同時插頭與插座的接觸面積更大，接觸更緊密，能有效防止發熱，同時防觸電，性能更好，安全性能得到了很大提升。 公安部曾經發布數據，我國近年來累計發生的火災事故中，由于電源插座、開關短路等原因引發的火災，位居各類火災之首，插座引起的電氣火災在家庭火災中約占三分之一、為了安全，請大家一定要使用合格的插座。 （1）家庭電路中，各用電器之間是 ___________（選填“串聯”或“并聯”）的； （2）從導電性上分析，插座里的金屬接片是 ___________，新國標插孔內的擋片是 ___________； （3）洗手間墻上的固定插座有水濺人時會形成短路，請你想一種辦法防止：___________； （4）圖3的插座接觸電路時，接火線的插孔有 ___________，接地線的插孔是 ___________。 30．閱讀下面的短文，回答問題： 智能晾衣機 小米科技推出了一款米家智能晾衣機，它采用的是無線射頻的遙控器，除了遙控器操控之外，作為一款智能晾衣機，米家產品還支持“米家”APP和小愛同學的聲控。通過手機就能實現升、降、暫停、照明等操作，并支持遠程控制。米家智能晾衣機的LED照明燈，照明額定功率為22W，利用人體傳感器，夜間有人走到陽臺時智能晾衣機自動開燈，方便夜間在陽臺行動；如果離開陽臺無人移動，則晾衣機會自動關燈。該晾衣機有定時風干（冷風）和烘干（熱風）功能，風干額定功率為20W，烘干額定功率為220W。還可定時消毒，開啟消毒功能，運行20分鐘后自動關閉；請回答以下問題： （1）人體傳感器在電路中相當于一個______，人體傳感器與LED照明燈是______（選填“串聯”或“并聯“）連接的。夜晚只開照明燈時，電路中的電流是______A； （2）如圖所示是米家智能晾衣機內部部分電路，R是發熱電阻。由圖可知：閉合開關S，開關S1接通BC位置，此時晾衣機開啟______功能（選填“風干”或“烘干”），連續使用2h，R產生的熱量為______J； （3）為了安全，小明家安裝了漏電保護裝置和空氣開關。某天小明剛打開臺燈，家里空氣開關突然跳閘，經檢查線路，發現故障是臺燈內部發生______所致，此時漏電保護裝置______（選填“會”或“不會”）及時斷開電路。導線規格導線橫截面積S/mm20.511.52.5安全載流量I/A481220 第19章 生活用電 （章末檢測） 時間：60分鐘 滿分：100分 一、選擇題（3分/題，共51分）： 1．下列關于安全用電的說法正確的是（　　） A．只要人用手直接接觸火線就一定會發生觸電事故 B．把家用電器的金屬外殼接上地線，可以防止觸電 C．為了防止保險絲被熔斷，用銅絲代替保險絲接入電路 D．使用試電筆時不能用手直接接觸試電筆筆尾的金屬部分 【答案】B 【解析】A．人接觸火線時沒有電流通過，也不會發生觸電事故，故A錯誤； B．家用電器的金屬外殼要接地，防止金屬外殼漏電，發生觸電事故，故B正確； C．當用細銅絲代替后，細銅絲的熔點很高，溫度即使升高到一定程度，它也不會自動熔斷，起不到保護電路的作用，故C錯誤； D．用試電筆時，必須用手接觸到筆尾的金屬體，故D錯誤。 故選B。 2．關于家庭用電，下列說法正確的是（　?。?A．使用試電筆時，手千萬不能觸摸到筆尾的金屬 B．用銅線代替熔斷的保險絲 C．有金屬外殼的用電器，金屬外殼一定要接地 D．造成家庭電路中電流過大的原因一定是發生短路 【答案】C 【解析】A．使用試電筆時，人手不能接觸筆尖，但必須接觸筆尾金屬體，故A錯誤； B．保險絲是用電阻率大、熔點低的鉛銻合金制成，銅絲的熔點很高，不會輕易熔斷，達不到保護電路的作用，故B錯誤； C．帶有金屬外殼的用電器，其金屬外殼一定要接地線，以防用電器外殼帶電，會危及人身安全，故C正確； D．家庭電路中空氣開關跳閘的原因是電路中電流過大，電流過大的原因一是短路，二是用電器總功率過大。所以，電流過大不一定是由于電路短路引起的，也可能是用電器總功率過大造成的，故D錯誤。 故選C。 3．在以下情況中：①火線的絕緣皮出現部分破損；②地上的人不小心接觸到火線；③插座里的兩個線頭相碰了；④室內同時使用的用電器過多。能使家庭電路的漏電保護器切斷電路的是（　?。?A．①② B．②③ C．①②③ D．②③④ 【答案】A 【解析】①火線的絕緣皮出現部分破損，可能造成漏電或觸電，能使家庭電路的漏電保護器切斷電路； ②地上的人不小心接觸到火線，流經火線和零線的電流不同，能使家庭電路的漏電保護器切斷電路； ③插座里的兩個線頭相碰了，會造成電路短路，從而造成電流過大，會引起空氣開關“跳閘”，漏電保護器不會切斷電路； ④室內同時使用的用電器過多，會導致用電器的總功率過大，會導致電流過大，可能引起空氣開關“跳閘”，漏電保護器不會切斷電路； 故綜上所述，A符合題意；BCD不符合題意。 故選A。 4．我國電力供電系統全球領先，為國家經濟建設和人民生活提供了強有力的保障，但使用不當也會給我們帶來危害，下列說法符合安全用電原則的是（　?。?A．控制用電器的開關一定要接在火線上 B．用濕抹布擦拭帶電的插座面板 C．使用測電筆時手要接觸筆尖金屬體 D．家用電器起火時，要立即用水撲滅 【答案】A 【解析】A．從安全用電的角度來分析，開關必須串聯在火線和用電器之間，故A符合題意； B．生活用水是導體，用濕抹布擦拭帶電的插座面板易發生觸電事故，故B不符合題意； C．使用測電筆辨別火線和零線時，必須用手接觸筆尾的金屬體，故C不符合題意； D．家用電器失火，應該先切斷電源，并且用干粉滅火器滅火，故D不符合題意。 故選A。 5．對下列物理量的認識中，最接近實際的是（　?。?A．人體安全電壓為36V B．我國家庭電路電壓為220V C．中學生的正常體溫為38℃ D．家用電風扇的額定功率約為200W 【答案】B 【解析】A．對人體安全的電壓為不高于36V；故A不符合題意； B．我國家庭電路電壓為220V；一節干電池的電壓為1.5V，一節蓄電池的電壓為2V；故B符合題意； C．正常人腋下溫度為36～37℃，故C不符合題意； D．家用電風扇的額定功率約為50W左右，故D不符合題意。 故選B。 6．圖中，電燈、開關和插座的連接方式都符合安全用電要求的是（　?。?A． B． C． D． 【答案】C 【解析】A．圖中三孔插座的接法不符合“左零、右火、上接地”，左孔錯接火線，右孔錯接零線，故A不符合題意； B．圖中三孔插座的接法不符合“左零、右火、上接地”，左孔錯接地線，上空錯接零線；圖中開關沒有接在火線與燈泡之間，而是接在零線與燈泡之間；故B不符合題意； C．圖中開關接在火線燈泡之間，零線直接進入燈泡的燈座；三孔插座的上孔接地線，左孔接零線，右孔接火線，故C符合題意； D．圖中三孔插座的接法不符合“左零、右火、上接地”，左孔錯接地線，右孔錯接零線，故D不符合題意。 故選C。 7．如下圖所示的家庭電路中，閉合開關S發現燈泡不發光。此時用測電筆檢測a點、b點、c點時氖管均發光，檢測d點時不發光，由此可以判斷（　?。? A．a(chǎn)、b間導線開路 B．燈泡L可能短路 C．燈泡L可能開路 D．c、d間導線開路 【答案】D 【解析】閉合開關S，測電筆接觸c點時發光，說明燈泡完好，并通過燈泡右側的導線與火線連通，而當測電筆接觸d點時不亮，說明c、d之間開路了，因此故障應是c、d間導線開路，故ABC不符合題意，D符合題意。 故選D。 8．如圖是某家庭電路的部分電路，其中甲、乙兩個方框中可以安裝用電器和開關。對此電路，下列說法正確的是（　?。? A．甲處安裝用電器，乙處安裝開關 B．保險絲可以安裝在零線上，功能不變 C．若想再安裝一個燈泡應與原來的用電器并聯 D．保險絲應選用導電性能良好且不易熔斷的材料 【答案】C 【解析】A．按照安全用電的要求，開關應接在火線和用電器之間，所以甲處安裝開關，乙處安裝用電器，故A錯誤； B．保險絲接在火線上，保險絲熔斷時能切斷電路，因此為了安全保險絲應接在火線上，而不是零線上，故B錯誤； C．家庭電路中各用電器是并聯的，且電路兩端的電壓不變，若想再安裝一個燈泡應與原來的用電器并聯，故C正確； D．保險絲是用熔點低、電阻率大的合金材料制成，其導電性能差、易熔斷，故D錯誤。 故選C。 9．為了防止發生觸電事故，我們必須遵守安全用電原則。為了更換一個燈泡，下列操作流程符合安全用電原則的是（　?。?A．更換燈泡切斷電源通電測試 B．切斷電源通電測試更換燈泡 C．通電測試更換燈泡切斷電源 D．切斷電源更換燈泡通電測試 【答案】D 【解析】更換燈泡之前必須斷開總開關，切斷電源，更換燈泡，最后通電測試燈泡是否發光，故D符合題意，ABC不符合題意。 故選D。 10．“從生活走向物理從物理走向社會”是我們學習物理的基本理念。根據所學的知識，圖中關于家庭電路的說法正確的是（　?。? A．三腳插座對應用電器的三線插頭，插頭最左邊的那條導線與用電器的外殼相連 B．只要拿著試電筆接觸火線，其內部的氖管就會發光 C．開關和燈泡的接法是錯誤的 D．燈泡、兩腳插座串聯 【答案】C 【解析】A．圖中的三腳插座對應用電器的三線插頭，插頭最上面的那條導線與用電器的外殼相連，這樣可以防止因外殼漏電而發生觸電事故，故A錯誤； B．只有測電筆使用正確（即手指接觸筆尾金屬體），測電筆接觸火線時，氖管才能發光，如果測電筆的使用方法不正確，則氖管不能發光，故B錯誤； C．開關應接在火線與燈泡之間，則圖中開關和燈泡的接法是錯誤的，故C正確； D．家庭電路中各用電器在工作過程中互不影響，所以用電器、插座之間都是并聯連接的，故D錯誤。 故選C。 11．觸電事故的防范最重要的是要有安全用電的意識，遵守安全用電原則。為確保用電安全，下列做法正確的是（　　） A．用手指觸碰插座的插孔 B．家庭電路中，保險絲要接在電能表和總開關之間 C．將冰箱的金屬外殼接地 D．一個插座上同時使用多個大功率用電器 【答案】C 【解析】A．用手指觸碰插座的插孔，若碰到里面的火線，將發生觸電事故，故A錯誤； B．在家庭電路中，電能表總要裝在總開關之前，總開關要裝在保險絲之前，故B錯誤； C．將冰箱的金屬外殼接地，可以防止因漏電導致金屬外殼帶電而發生觸電事故，故C正確； D．大功率的用電器同時使用，使電路的總功率過大，使電路的電流過大，易引起火災，故D錯誤。 故選C。 12．如圖是一只完好的移動插座，閉合開關S，指示燈發光。再將臺燈插入接線板的插座，臺燈與指示燈都能發光。下列說法正確的是（　?。? A．臺燈與指示燈串聯，并受開關S控制 B．臺燈與指示燈并聯，開關S在干路上 C．該接線板的連接線內只有火線和零線兩根導線 D．該接線板上有5個插孔會使測電筆氖光發光 【答案】B 【解析】AB．開關控制臺燈和指示燈，而臺燈和指示燈互不影響，因此臺燈與指示燈并聯，開關S在干路上，故A錯誤，B正確； C．根據圖示可知，該插頭為三腳插頭，因此相連的線有火線、零線和地線，故C錯誤； D．從接線板上可以看出，兩個三孔插座，兩個兩孔插座，因此一共有四個插孔與火線相連，即四個插孔能使測電筆氖管發光，故D錯誤。 故選B。 13．如圖是某款洗衣機及所用的三孔插座，它的銘牌標有“220V 150W”。下列說法正確的是（　?。? A．洗衣機只能在220V的電壓下工作 B．洗衣機正常工作時，10s內會產生15000J的熱量 C．洗衣機外殼和火線絕緣損壞，外殼帶電時，總電路中的保險絲會熔斷 D．洗衣機外殼和火線絕緣損壞，外殼帶電時，電路中的漏電保護器會切斷電流 【答案】D 【解析】A．洗衣機在額定電壓（220V）下正常工作，兩端的電壓在一定的范圍內可以工作，故A錯誤； B．洗衣機的主體是電動機，電動機工作時將電能主要轉化為機械能，還有一少部分轉化為內能；洗衣機正常工作10s消耗的電能 所以產生的熱量遠遠小于15000J，故B錯誤； CD．洗衣機外殼和火線絕緣損壞，外殼帶電時，電路中的漏電保護器會切斷電流，預防觸電事故發生，保險絲不會熔斷，故C錯誤，D正確。 故選D。 14．如圖是某同學家的部分電路，他將電飯煲的插頭插入三孔插座后，正在燒水的電熱水壺突然停止工作，電燈也不發光。拔出電飯煲的插頭，電熱水壺仍不能工作。用測電筆分別測試插座的左、右孔，發現氖管均發光。若電路中只有一處故障，則（　?。? A．電熱水壺所在電路的b、c間短路 B．插座的接地線斷路 C．電路的d點到進戶零線間導線斷路 D．電路的a、b間導線斷路 【答案】C 【解析】他將電飯煲的插頭插入三孔插座后，正在燒水的電熱水壺突然停止工作，電燈也不發光，說明電路出現了斷路或短路現象；拔出電飯煲的插頭，電熱水壺仍不能工作，說明出現的不是短路，是斷路現象；用試電筆分別測試插座的左、右孔，氖管均發光，說明火線不存在斷路，斷路部分在零線上，cd之間是通路的，所以故障是進戶零線斷路，即電路的d點到進戶零線間導線斷路，故C符合題意，ABD不符合題意。 故選C。 15．如圖所示的家庭照明電路中某處存在故障。電工師傅為查明故障，在保險絲處接入一只“220V 40W”的燈泡L0。當只閉合開關S、S1時，燈泡L0正常發光，燈泡L1不發光；當只閉合開關S、S2時，L0和L2都呈暗紅色（比正常發光狀態暗得多）。由此可以確定（　　） A．L1燈頭接線處斷路 B．L1燈頭接線處短路 C．開關S1短路 D．L2燈頭接線處短路 【答案】B 【解析】當只閉合開關S、S1時，燈泡L0正常發光，說明燈泡L0的兩端接在了火線、零線上，即沒有與其他用電器串聯，且有電流通過，因?yàn)闊襞軱1不發光，說明燈泡L1被短路。當只閉合開關S、S2時，L0和L2都呈暗紅色（比正常發光狀態暗得多），說明L0和L2兩用電器兩端的電壓均未達到額定電壓，因此L0和L2串聯接入電路，各自兩端的電壓均低于220V，所以L2是正常的。故ACD不符合題意，B符合題意。 故選B。 16．如圖所示是某家庭電路，閉合開關S1、S2，燈泡L1正常發光、L2不亮，斷開S1、保持S2閉合，用測電筆插入插座上孔氖管發光，插入插座下孔氖管發光．則故障可能是（　?。? A．a(chǎn)c間斷路 B．bd間斷路 C．燈泡L2斷路 D．b點到零線之間斷路 【答案】B 【解析】A．保持S2閉合，用測電筆插入插座上孔氖管發光，則插座上孔與火線之間電路正常，故A錯誤； BC．測電筆插入插座下孔氖管發光，正常情況下插座下孔氖管不發光，所以插座下孔與燈泡串聯接入火線電路，則燈泡L2未斷路，零線部分bd間斷路。故B正確，C錯誤； D．閉合開關S1、S2，燈泡L1正常發光、L2不亮，則燈泡L1所在電路正常，故D錯誤。 故選B。 17．如圖所示為居民家中某房間的電路，電燈L與電熱壺均正常工作，在三孔插座上接入電飯煲后，電熱壺突然停止工作，燈L仍正常發光，拔出電飯煲的插頭，用測電筆分別測試三孔插座的左右兩孔氖管均發光，此時電路故障可能是（　?。? A．插座短路 B．入戶零線斷路 C．AB間斷路 D．CD間斷路 【答案】D 【解析】三孔插座接入電飯煲后，電熱壺停止工作，燈L仍正常發光，則電路中無短路故障，與燈接觸的火線、零線都正常，用測電筆分別測試三孔插座的左右兩孔，氖管均發光，則三孔插座與火線是接通的，那么AB間沒有出現斷路，是CD間斷路，故ABC不符合題意，D符合題意。 故選D。 二、填空題（每空1分，共20分） 18．對人體的安全電壓是______V；如圖所示的電路中，A點是燈頭（燈絲完好）接導線的螺絲，若人用手接觸電路中的A點且腳與大地連通，當電路的開關S斷開時，他______（選填“會”或“不會”）觸電。 【答案】 不高于36???? 會 【解析】[1]電壓越高越危險，根據實踐，人體的安全電壓是不高于36V。 [2]若人用手接觸電路中的A點且腳與大地連通，當電路的開關S斷開時，他會觸電，因?yàn)榇藭r(shí)人接觸到火線，同時又接觸到大地，220V的電壓加在人體上。 19．如圖是安裝了漏電保護器的家庭電路，當漏電保護器檢測到通過圖中A、B兩處的電流不相等（即發生漏電）時，會迅速切斷電路，從而起到保護作用，當家電維修人員在圖中C處不慎觸電時，漏電保護器________（選填“會”或“不會”）切斷電路。若人體電阻為10kΩ，觸電時通過人體的電流為________mA。 【答案】會???? 22 【解析】[1]當家電維修人員在題圖C處不慎觸電時，電流就會從C處通過人體流向大地，導致通過B處的電流比A處的小，因此漏電保護器會切斷電路。 [2]家庭電路的電壓，人體電阻，因此通過人體的電流 20．家庭電路中有兩條輸電線，一條叫做________另一條叫做________。如果用一只測電筆來區分它們，能讓測電筆氖管發亮的那一條線是________。 【答案】火線???? 零線???? 火線 【解析】[1][2]家庭電路中有兩條進戶線，一條叫火線，另一條叫零線。 [3]手接觸測電筆的筆尾金屬體，筆尖金屬體接觸導線，氖管發光時，接觸的導線是火線。 21．街道上的路燈傍晚同時發光，早晨同時熄滅，路燈的連接方式是______聯；回到家中，按下開關，電燈亮了，開關與電燈的連接方式是______聯；我國家庭電路電壓一般是______V。 【答案】 并???? 串???? 220 【解析】[1]街道上的路燈傍晚同時發光，早晨同時熄滅，但一盞燈泡不亮，其它的燈泡還能工作，說明彼此互不影響，所以各路燈是并聯的。 [2]家中的電燈與控制它的開關是串聯的，這樣開關才能對電燈起到控制作用。 [3]各國家庭電路的電壓不同，我國家庭電路的電壓是220V。 22．用試電筆可辨別火線和零線，使氖管發光的是_____（選填“火線”或“零線”），使用時，手不能接觸_____（選填“筆尖”或“筆尾”）金屬體。如圖所示的電路，閉合開關后，發現電燈不亮，用試電筆測試圖中的a、b、c、d四點，只有a點不發光，可能發生的故障是_____。 【答案】火線???? 筆尖???? ab之間斷路 【解析】[1][2]常用試電筆辨別火線和零線，使用試電筆時，手要接觸試電筆尾部的金屬體，筆尖接觸電線，如果氖管發光，表示接觸的是火線，注意手不能接觸筆尖金屬體，易發生觸電事故。 [3]用試電筆測試b、c、d三點，氖管都發光，這說明從火線到b點之間的電路都是完好的，沒有斷路；而試電筆測試a點時，氖管不發光，這說明b點到零線之間的導線出現斷路，由此可以判斷出是a、b之間某處斷路。 23．如圖所示家庭電路中，各元件均正常，洗衣機接入三孔插座能使洗衣機的______接地；閉合開關時人接觸C點______（選填“會”或“不會”）引起觸電；斷開開關時______點（選填“A”、“B”、“C”或“D”）能使測電筆氖管發光。 【答案】 外殼???? 不會???? A 【解析】[1]洗衣機接入三孔插座能使洗衣機金屬外殼接地，防止金屬外殼的用電器漏電發生觸電事故。 [2]閉合開關時，人接觸C點，人體和CD間的導線并聯在電路中，人體的電阻很大，人體被短路，幾乎沒有電流從人體通過，因此不會發生觸電事故。 [3]斷開開關時，由于A點在火線上，測電筆接觸A時，測電筆接觸火線，氖管發光。 24．如圖所示是小明設計的照明電路。虛線框1和2應連入開關和電燈，則開關應裝在虛線框_______中；安裝完畢后，閉合開關，電燈不亮，用試電筆分別測試a、b、c、d點時，a點氖管不發光，b、c、d點氖管都發光，則電路的故障為_______。小明又把一小射燈（正常工作時的電壓為20V，電流為0.2A），直接接入家庭電路后，剛通電，小射燈立刻就燒壞了，經檢查，發現還有一個配件忘記安裝，小代通過研究說明書，明白了其中的道理。沒有安裝配件導致小射燈被燒壞的原因是小射燈兩端的實際電壓_______正常工作電壓（選填“大于”“小于”或“等于”）；該配件是一個阻值為_______Ω的定值電阻，需要與小射燈_______聯使其正常工作。 【答案】2???? a、b間斷開???? 大于???? 1000???? 串 【解析】[1]開關應接在燈與火線之間，因此開關應接在2處。 [2]閉合開關后，電燈不亮，當測電筆分別測試b、c、d點時，測電筆的氖管都發光，說明b、c、d點都與火線相連，a點氖管不發光，a與火線不相連，說明a、b間斷開。 [3]家庭電路電壓為220V，而小射燈的額定電壓為20V，小射燈直接接入家庭電路中時，其兩端的實際電壓遠大于額定電壓（正常工作電壓），所以小射燈會燒壞。 [4][5]配件與小射燈串聯后使其正常工作，由串聯電路特點有 I燈=I配=0.2A 配件兩端的電壓 U配=U-U燈=220V-20V=200V 由歐姆定律可得配件的電阻 R配===1000Ω 三、作圖題（每題3分，共9分） 25．生活中有一種插線板，在使用中發現：插線板上的指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。根據上述現象，請?jiān)趫D中畫出開關、指示燈和插孔的連接方式，并與電源線或地線接通。 【答案】 【解析】插線板上的指示燈在開關閉合時會發光，插孔正常通電，說明開關同時控制燈泡和插座，燈泡和插座之間可能是串聯，也可能是并聯，如果兩者并聯，開關應該在干路上；由題知，如果指示燈損壞，開關閉合時插孔也能正常通電，說明燈泡和插座之間是并聯的。開關接在燈泡、插座和火線之間控制火線使用更安全。 由于指示燈的工作電壓較小，所以需要給指示燈串聯一個電阻來分擔電源的電壓。三孔插座的接法是左零右火上接地，如圖所示： 26．圖中的虛線框內是電冰箱控制電路中的部分元件，壓縮機M由溫控開關自動控制，冷藏室的照明燈由門控開關進行控制，電冰箱通過電源插頭接在插座上、請你將控制電路連接完整，并將三孔插座接入家庭電路。 【答案】 【解析】燈和壓縮機是并聯關系，且電動壓縮機與溫控開關串聯，照明燈泡與門控開關串聯，開關要控制火線，三孔插座的接法：上孔接地線；左孔接零線；右孔接火線，如圖所示： 27．如圖所示為一款新式無線插座轉換器，帶有USB插頭、一轉多位插座、照明燈等多種功能，開關S斷開時，照明燈、USB接口、插座均不能工作：只閉合開關S時，照明燈不發光，但USB接口、插座均能正常使用；如果USB接口損壞，開關S和S1閉合時，照明燈發光、插座能正常供電。如圖乙是該插座轉換器內部的局部電路圖，根據上述現象，將電路連接完整。 【答案】 【解析】由題意分析可知，照明燈、USB接口可獨立工作，為并聯，開關S斷開時，照明燈、USB接口、插座均不能工作，則開關S處于干路，插座受S控制，位于干路，S1控制照明燈，則作圖如下 四、綜合題（28題7分，29題6分，30題7分，共20分） 28．如圖1所示是某電熱器的工作原理圖，工作電壓220V，R1、R2是發熱電阻，且R1=R2，虛線框?yàn)殡姛崞鞯慕饘偻鈿?，它用一個旋轉開關可以實現電熱器多檔位工作的要求。旋轉開關內有一塊絕緣圓盤，在圓盤的左邊緣依次有4個金屬觸點①、②、③、④，右邊緣是一金屬板，可繞中心軸轉動的開關旋鈕兩端各有一個金屬滑片，轉動開關旋鈕可以將左邊緣相鄰的兩個觸點與右邊緣的金屬板同時連通。如旋到圖1中位置S時，金屬滑片將①②兩觸點同時與右邊緣金屬板接通。 （1）請你為這臺電熱器配備一個三腳插頭，如圖2所示，應該將電路圖中的火線接到插頭______，地線接到插頭______（均選填“G”“L”或“N”）腳。小明想在電路中加一個“傾倒開關”，使電熱器被碰倒時能自動斷開電路，以免引起火災。該開關最好應安裝在圖1中A、B、C、D、E中的______點處； （2） 旋鈕開關旋到位置S時的電功率為1000W，則R2=______Ω； （3） 當旋鈕開關旋到位置T時，電熱器處于______（選填“高溫檔”或“低溫檔”）檔，通電1min產生的熱量是______J； （4） 某種橡皮絕緣銅芯導線在常溫下安全載流量（長時間通電時的最大安全電流）如下表，請你計算確定應選橫截面積為______mm2的銅芯導線作為該電熱器的輸出導線，才符合既適用又經濟的原則。 【答案】 L???? G???? A???? 48.4???? 低溫檔???? 3×104???? 1 【解析】（1）[1][2]由圖乙可知，G插頭在上端，且較長，故G是接地線的，可防止因用電器外殼漏電而觸電；L插頭是接零線，N插頭是接火線，三孔插頭的接法是左零右火上接地。 [3]防止傾倒造成火災，一定把“傾倒開關”接在火線上，在電熱器傾倒時，能“切斷”火線，所以傾倒開關接在A處。 （2）[4]由圖甲可知，旋鈕開關旋到位置S時，R1被短路，電路為R2的簡單電路，由P=UI=U2R可得，R2的阻值 由R1=R2可得，R1的阻值也為48.4Ω。 （3）[5][6]當旋鈕開關旋到位置T時，R1與R2串聯，根據可得，電阻越大，功率越小，所以此時為低溫檔，因串聯電路中總電阻等于各分電阻之和，所以，通電1min產生的熱量 Q=W= (4）[7]分析圖甲可知，該電熱器共有2個加熱擋，且結合題意可知，其最大功率為1000W，由P=UI可知，電熱器工作時的最大電流 由表可知，應選橫截面積為1mm2的導線。 29．閱讀材料，回答問題。 插座 改革開放初期，大量各類外國電器產品涌入中國，市場需要一種可兼容多個國家標準插頭的插座，萬用孔插座在此背景下應運而生。 萬用孔插座的三相插孔與兩相插孔合在一起，有3個孔，如圖1所示，既能插三相插頭又能插兩相插頭，既能插圓插頭又能插扁插頭，由于其方便易用，一孔多用，適合不同國家標準的插頭，在市民家中使用較為廣泛。 萬用孔插座是老國標插座，此類插座因插孔較大，插座接片與電器插頭接觸面積過小，容易使插拔力過松、接觸片過熱，從而造成火災事故的隱患這類插座的電源線一端往往是兩相插頭，沒有接地線。 在2012年6月1日，國家質檢總局和國家標準化管理委員會就聯合發布了“插座新國標”，明確禁止生產萬用孔插座，并且制定了更高要求的標準升級，與萬用孔相比，新國標標準下的插座產品，要求是兩相和三相插孔分開組合形式（俗稱新五孔插座）的插座，如圖2所示，電源線端是三相插頭，能夠同時滿足火線、零線、地線三條線路，用起來會比較安全放心，同時插頭與插座的接觸面積更大，接觸更緊密，能有效防止發熱，同時防觸電，性能更好，安全性能得到了很大提升。 公安部曾經發布數據，我國近年來累計發生的火災事故中，由于電源插座、開關短路等原因引發的火災，位居各類火災之首，插座引起的電氣火災在家庭火災中約占三分之一、為了安全，請大家一定要使用合格的插座。 （1）家庭電路中，各用電器之間是 ___________（選填“串聯”或“并聯”）的； （2）從導電性上分析，插座里的金屬接片是 ___________，新國標插孔內的擋片是 ___________； （3）洗手間墻上的固定插座有水濺人時會形成短路，請你想一種辦法防止：___________； （4）圖3的插座接觸電路時，接火線的插孔有 ___________，接地線的插孔是 ___________。 【答案】并聯???? 導體???? 絕緣體???? 給插座加蓋???? C、E???? B 【解析】（1）[1]家庭電路中，因?yàn)楦饔秒娖骰ゲ挥绊?，所以各用電器之間的連接方式為并聯。 （2）[2][3]從導電性上分析，插座里的金屬接片容易導電，是導體，新國標插孔內的擋片不容易導電，是絕緣體。 （3）[4]為防止因洗手間墻上的固定插座有水濺入時形成短路，可以給插座加蓋。 （4）[5]圖3的插座接觸電路時，兩孔插座的右側C接火線，三孔插座右側的E接火線。 [6]三孔插座上端B接地線，通過三孔插頭與用電器外殼接通，避免外殼帶電發生觸電事故。 30．閱讀下面的短文，回答問題： 智能晾衣機 小米科技推出了一款米家智能晾衣機，它采用的是無線射頻的遙控器，除了遙控器操控之外，作為一款智能晾衣機，米家產品還支持“米家”APP和小愛同學的聲控。通過手機就能實現升、降、暫停、照明等操作，并支持遠程控制。米家智能晾衣機的LED照明燈，照明額定功率為22W，利用人體傳感器，夜間有人走到陽臺時智能晾衣機自動開燈，方便夜間在陽臺行動；如果離開陽臺無人移動，則晾衣機會自動關燈。該晾衣機有定時風干（冷風）和烘干（熱風）功能，風干額定功率為20W，烘干額定功率為220W。還可定時消毒，開啟消毒功能，運行20分鐘后自動關閉；請回答以下問題： （1）人體傳感器在電路中相當于一個______，人體傳感器與LED照明燈是______（選填“串聯”或“并聯“）連接的。夜晚只開照明燈時，電路中的電流是______A； （2）如圖所示是米家智能晾衣機內部部分電路，R是發熱電阻。由圖可知：閉合開關S，開關S1接通BC位置，此時晾衣機開啟______功能（選填“風干”或“烘干”），連續使用2h，R產生的熱量為______J； （3）為了安全，小明家安裝了漏電保護裝置和空氣開關。某天小明剛打開臺燈，家里空氣開關突然跳閘，經檢查線路，發現故障是臺燈內部發生______所致，此時漏電保護裝置______（選填“會”或“不會”）及時斷開電路。 【答案】開關?? 串聯?? 0.1?? 烘干?? 1.44×106J?? 短路?? 不會 【解析】（1）[1]由短文知，智能晾衣機利用人體傳感器，夜間有人走到陽臺時智能晾衣機自動開燈，如果離開陽臺無人移動，則晾衣機會自動關燈。所以人體傳感器在電路中起到控制LED照明燈的作用，即它相當于一個開關。 [2]人體傳感器相當于一個開關，控制LED照明燈的通斷，則它與LED照明燈是串聯的。 [3]照明額定功率為22W，由P＝UI知，夜晚只開照明燈時，電路中的電流 電路中的電流為0.1A。 （2）[4]由晾衣機內部部分電路知，閉合開關S，開關S1接通BC位置時，發熱電阻R與電動機并聯，兩者同時工作，所以此時晾衣機開啟烘干功能。 [5]晾衣機風干額定功率為20W，烘干額定功率為220W，所以R的功率 PR＝P烘干﹣P風干＝220W﹣20W＝200W 連續使用2h，R產生的熱量 Q＝W＝PRt＝200W×2×3600s＝1.44×106J R產生的熱量為1.44×106J。 （3）[6]小明剛打開臺燈，家里空氣開關突然跳閘，經檢查線路，故障是臺燈內部發生短路，導致電路中電流過大使空氣開關突然跳閘。 [7]漏電是指電流從墻體、人體、接地線或其他路徑流向地面，此時漏電保護裝置會及時斷路電路，所以臺燈發生短路時，漏電保護器不會斷路電路。 導線規格導線橫截面積S/mm20.511.52.5安全載流量I/A481220
