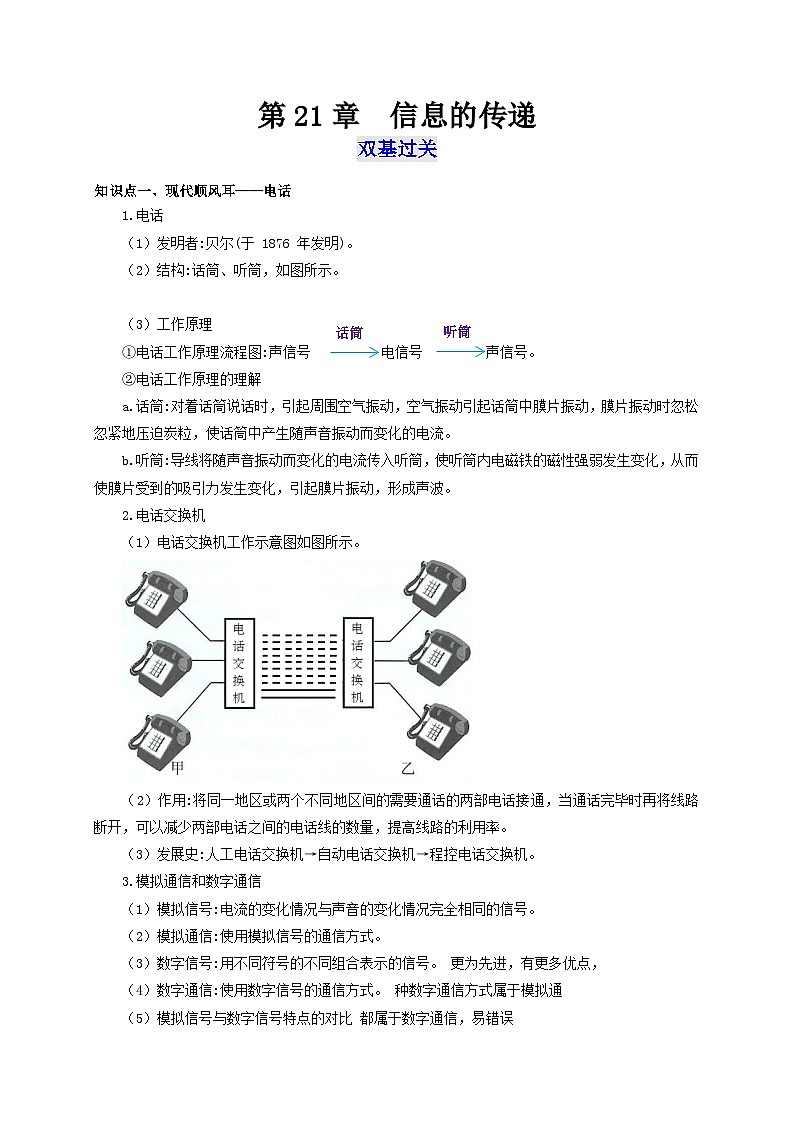

第21章 信息的傳遞 雙基過關 知識點一、現代順風耳——電話 1.電話 （1）發明者:貝爾(于 1876 年發明)。 （2）結構:話筒、聽筒，如圖所示。 聽筒 話筒 （3）工作原理 ①電話工作原理流程圖:聲信號 電信號 聲信號。 ②電話工作原理的理解 a.話筒:對著話筒說話時，引起周圍空氣振動，空氣振動引起話筒中膜片振動，膜片振動時忽松忽緊地壓迫炭粒，使話筒中產生隨聲音振動而變化的電流。 b.聽筒:導線將隨聲音振動而變化的電流傳入聽筒，使聽筒內電磁鐵的磁性強弱發生變化，從而使膜片受到的吸引力發生變化，引起膜片振動，形成聲波。 2.電話交換機 （1）電話交換機工作示意圖如圖所示。 （2）作用:將同一地區或兩個不同地區間的需要通話的兩部電話接通，當通話完畢時再將線路斷開，可以減少兩部電話之間的電話線的數量，提高線路的利用率。 （3）發展史:人工電話交換機→自動電話交換機→程控電話交換機。 3.模擬通信和數字通信 （1）模擬信號:電流的變化情況與聲音的變化情況完全相同的信號。 （2）模擬通信:使用模擬信號的通信方式。 （3）數字信號:用不同符號的不同組合表示的信號。 更為先進，有更多優點， （4）數字通信:使用數字信號的通信方式。 種數字通信方式屬于模擬通 （5）模擬信號與數字信號特點的對比 都屬于數字通信，易錯誤 ①模擬信號在被加工、放大和傳輸過程中抗干擾能力差，容易丟失一些信息。 ②數字信號形式簡單，抗干擾能力強、失真小，而且數字信號還可以通過不同的編碼進行加密。 基礎自測： 1．甲、乙兩部電話接通后，正確的說法是（　?。?A．甲的聽筒和甲的話筒，乙的聽筒和乙的話筒分別串聯在兩個電路中 B．甲的聽筒和乙的聽筒串聯，甲的話筒和乙的話筒串聯 C．甲的聽筒和話筒，乙的聽筒和話筒串聯在一個電路中 D．甲的聽筒和乙的話筒串聯在一個電路中，乙的聽筒和甲的話筒串聯在另一個電路中 2．關于電話的工作過程，有如下描述：?? ①膜片忽松忽緊，擠壓碳粒；②人對著話筒說話時，聲波使膜片振動；③電阻忽大忽小；④磁鐵對鐵片的吸引力忽大忽小，使鐵片振動，振動情形與說話情形相同；⑤在電路中產生強弱按聲音的振動而變化的電流。合理的順序是（????） A．①②③④⑤ B．②①④③⑤ C．①②③⑤④ D．②①③⑤④ 3．關于程控交換機說法正確的是（　?。?A．程控交換機是利用電腦按照輸入的程序“見機行事”的 B．一臺程控交換機只能同時轉接兩部長途電話 C．打電話“占線”說明對方的話機一定在通話中 D．電話上的“來電顯示”是由用戶手機設定的，不需要程控交換機去完成 4．電話機的聽筒是根據下列哪種原理制成的（　?。?A．電磁感應原理 B．電流的磁效應 C．電流的熱效應 D．通電導體在磁場中受力 5．如圖所示，其中不是利用數字通信進行傳輸信號的是（???） A．烽火狼煙 B．驛馬快報 C．發送電報 D．海軍旗語 6．假設沒有電話交換機，要使四部電話中的任意兩部話機能互相通話，需要電話線數為（　?。?A．4對 B．5對 C．6對 D．8對 7．如圖所示，磁帶錄音機既可以錄音，也可用來放音，其主要部件為運行的磁帶和繞有線圈的磁頭.錄音時，磁帶上的磁粉被由聲音信號轉換成的電流產生的磁場所磁化，這樣便將聲音信號轉換成磁信號記錄在磁帶上；放音時，再把磁帶上的磁信號通過磁頭轉換成電信號使揚聲器發聲.下列說法不正確的是（?????） A．話筒和放音磁頭處利用的電磁原理相同，都是電磁感應現象 B．揚聲器利用的原理與磁帶轉動的電動機相同，即通電導體在磁場中受到磁場力的作用而運動 C．錄音磁頭利用的基本原理是電磁感應現象 D．錄音過程中是將聲信號轉換成電信號，再轉換成磁信號，而放音過程正好相反 知識點二、電磁波的海洋 1.電磁波是怎樣產生的 （1）電磁波的產生:當導體中有方向，大小迅速變化的電流時，就會在空間激發電磁波。 （2）電磁波的特點:看不見，摸不著，但電磁波確實可以為我們傳遞信息。 （3）類比于水波和聲波的產生:木棍在水面上振動會產生水波;說話時聲帶的振動在空氣中形成聲波。同理，當電路中有迅速變化的電流(振蕩電流)時，便會在周圍空間激起電磁波。(類比思想) 2.電磁波是怎樣傳播的 （1）傳播特點 電磁波的傳播不需要介質，即電碰波可以在真空中傳播。 （2）傳播速度 真空中電磁波傳播速度約為3×108m/s，是宇宙間物質運動的最快速度。 （3）波速、波長(λ)和頻率之間的關系 ①頻率:電磁波的頻率在數值上等于單位時間內電流振動的次數，單位為赫茲(Hz)。 ②波長:電磁波的波長是電流每振蕩一次電磁波向前傳播的距離，單位為米。 ③電磁波的波速c等于波長λ 和頻率f的乘積，即c＝λf。 3.電磁波大家族 （1）電磁波按波長分類:無線電波、紅外線、可見光、紫外線、X射線、γ射線等。 （2）應用 ①無線電波:廣播、電視和移動電話等。 ②紅外線:遙控、遙感等。 ③紫外線:殺菌、驗鈔等。 ④X射線:用于醫療上診斷是否骨折等。 ⑤γ射線:金屬探傷。 （3）微波爐:微波爐內有一個微波發生器，能產生頻率非常高的電磁波--微波。在微波的作用下，食物分子劇烈振動，食物內能增大。電磁波可以深入食物內部，所以食物內部和外部幾乎同時變熟。 （4）電磁波對人體的影響:我們生活在電磁波的海洋中，電磁波給我們帶來了便利，但它也會給人體帶來一定的危害。 ①對中樞神經系統的影響:射頻微波電磁輻射的健康危害主要表現為神經衰弱癥候群，其癥狀主要有頭痛、頭暈、記憶力減退、注意力不集中、抑郁、煩躁等。 ②對人眼的影響:國內外許多報道認為高強度微波輻射會產生白內障。 ③低功率微波輻射對循環系統的影響:主要表現為心悸、心前區疼痛、胸悶等癥狀及心電圖異常率增加、竇性心動過緩加不齊、心臟束支傳導阻滯等，另外血壓、血象、腦血流、微循環也會有不同程度的改變。 ④電磁輻射對免疫系統也有影響。 基礎自測 8．電磁波向外傳遞能量，形成電磁輻射。電磁輻射對人體健康的影響已引起了人們的廣泛關注。以下活動中，對人產生電磁輻射最少的是（　?。?A．手機正在接聽電話 B．使用手電筒照明 C．緊挨民居的高壓變電站 D．緊靠工作著的微波爐 9．關于信息傳遞，下列說法正確的是（　?。?A．電視機是利用超聲波來傳遞圖像信號和聲音信號 B．微波爐中能使用金屬容器，它不會損壞微波爐 C．用數字信號傳輸圖像信息比模擬信號容易失真 D．要實現全球通信，在地球周圍至少要均勻地配置3顆同步通信衛星 10．關于可見光和不可見光的下列說法中，正確的是（　　） A．彩色電視畫面的顏色是由紅、黃、藍三種色光合成的 B．電視機遙控通過前端的發光二極管發出紅外線實現對電視機的控制 C．紫外線對于骨骼生長和身體健康的許多方面都有好處 D．餐具消毒機里面發出的微弱的藍光是紫外線 11．在地震救援當中，常用的生命探測儀主要有紅外探測儀和音頻探測儀兩種，紅外探測儀能探測得到紅外線，音頻探測儀能探測到微弱的心跳聲和呼吸聲，關于這兩種探測儀說法不正確的是（　　） A．紅外探測儀是通過感知溫差來進行生命探測的 B．紅外線和聲波都可以發生反射 C．音頻探測儀進行探測在晚上較安靜的時候使用比較合適 D．被救的人感受到紅外探測儀發出的紅外線之后通過呼救讓音頻探測儀探測到聲音 12．關于紅外線，下列說法中正確的是（　　） A．只有太陽輻射紅外線 B．只有紅色的物體能輻射紅外線 C．0℃以下的物體不能輻射紅外線 D．黑色物體也能輻射紅外線 13．我們生活在電磁波的海洋中，下列關于電磁波的說法中正確的是（　?。?A．可見光屬于電磁波，但可見光不能在真空中傳播 B．紅外線不是電磁波，利用紅外線可以進行紅外拍照 C．電磁波的頻率越高，波長越短 D．電磁波只能傳遞聲信號，不能傳遞圖像信號 知識點三、廣播、電視和移動通信 1.無線電廣播信號的發射和接收 （1）無線電廣播信號的發射 ①由廣播電臺完成。 ②話簡把播音員的聲音信號轉換成電信號。 ③音頻信號不能直接發射，要通過調制器加載到高頻電流上，再通過天線發射到空中。 ④發射示意圖如圖甲所示。 （2）無線電廣播信號的接收 ①由收音機完成。 ②調諧器的作用:從眾多電磁波中選出特定頻率的電磁波，即選出所要收聽電臺的頻率。 ③收音機的揚聲器將電信號轉換成聲信號。 ④收音機接收節目示意圖如圖乙所示。 2.電視信號的發射和接收 （1）電視信號的發射 ①由電視臺完成。 ②電視臺用話簡將聲信號轉換成電信號，用攝像機將圖像轉換成電信號。 ③音頻信號和視頻信號都要加載到高頻電流上，再通過天線發射到空中。 ④發射示意圖如圖所示。 （2）電視信號的接收 ①由電視機完成。 ②電視機也有選臺電路。 ③揚聲器將電信號還原出聲音，顯示器還原出圖像。 ④電視機接收節目示意圖如圖所示。 3.移動電話 （1）移動電話與固定電話的工作原理基本相同，只是聲音信息不是由導線中的電流傳遞的，而是由空間的電磁波來傳遞的。 （2）移動電話既是無線電發射臺,又是無線電接收臺。只是移動電話的體積很小，天線也很簡單，因此，它的發射功率不大，靈敏度也不高，與其他用戶通話要由基地臺轉接。 （3）無繩電話:早期也用到無繩電話，無繩電話很像普通電話機，只是座機與手機之間沒有電話線。無繩電話的座機與手機上各有一個天線，它們之間靠無線電波來溝通。 基礎自測 14．在無線電通信過程中，下述說法正確的是（　?。?A．電磁波的波速等于波長乘頻率 B．電磁波的傳播速度一定等于3×108 m/s C．電磁波的波長跟它的頻率成正比 D．無線電廣播用的電磁波是長波和微波 15．收音機通過________接收無線電波，機內的電子電路從接收到的無線電波中把選出的音頻電信號加以放大，再通過揚聲器把________轉換成________，這就是無線電廣播的接收過程。 16．音頻、視頻、射頻和頻道： 由聲音變成的電信號，它的頻率跟聲音相同，在幾十赫到幾千赫之間，叫做______；由圖像變成的電信號，它的頻率在幾赫到幾兆赫之間，叫做______ ；音頻電流和視頻電流在空間激發電磁波的能力很差，需要把它們加載到具有更好的發射能力的電流上，才能發射到天空中，這種電流的頻率更高，這種更高頻率的電流叫做______電流；不同的電視臺使用不同的射頻范圍進行廣播，以免互相干擾；這一個個不同的頻率范圍就叫做______。 17．電視信號的發射與接收： 電視用電磁波傳送________和________。電視信號的發射由______完成，接收由______完成。 18．如圖所示是從長沙南站開出的磁懸浮列車，它是國內首條國產磁懸浮線路。它利用磁極間相互作用，使車輪與軌道不接觸，從而減小______。它連接長沙火車南站和黃花國際機場列車上高精度GPS定位利用______傳遞信息。 19．音頻信號是由______變成的電信號，它的頻率跟______的頻率相同，在幾十赫到幾千赫之間；視頻信號是由______變成的電信號，它的頻率在幾赫到幾兆赫之間；射頻電流的頻率更高，發射能力更好。 知識點四、越來越寬的信息之路 1.微波通信 （1）微波:波長在10m～1mm 之間的電磁波，微波的頻率在30MHz-3×105MHz 之間。 （2）微波傳播的特點:大致沿直線傳播，不能沿地球表面繞射。故必須每隔50km左右就建一個微波中繼站,如圖所示,把上一站傳來的信號處理后，再發射到下一站去。 （3）微波通信:利用微波進行的通信稱為微波通信。 （4）利用微波通信的原因:作為載體的電磁波，頻率越高，相同時間內可以傳輸?shù)男畔⒕驮蕉?。微波比中波和短波的頻率更高，可以傳遞更多的信息。 （5）微波通信的優點:容量大、質量好，并且可以傳送很遠的距離。 （6）微波通信的缺點:微波通信需要大量的中繼站進行信號處理和轉發，如遇到雪山和大洋無法建設中繼站時，微波通信就無法進行。 2.衛星通信 （1）定義:利用通信衛星做微波通信的中繼站來進行通信的方式。 （2）組成:衛星通信系統由通信衛星、地面站和傳輸系統三部分組成。通信衛星就像一個無人值班的太空微波中繼站，它接收從一個地面站發射來的電磁波信號，經過處理后，再發送到另一個或幾個地面站。 （3）優點 ①信號覆蓋范圍廣。地球周圍均勻地分布3顆同步通信衛星，如圖所示，就覆蓋了幾乎全部地球表面，可以實現全球通信。 ②遠距離傳輸信息，通信容量大，干擾小，質量好，效率高，不受陸地災害的影響，建設速度快。 3.光纖通信 （1）光纖通信:利用激光在光導纖維中傳輸信息的一種通信方式。 ①激光:一種頻率單一、方向高度集中的光。 ②光導纖維:簡稱光纖，是一種非常細的玻璃絲。 ③光纜:把若千條光纖集成束，外面再敷上保護層便成為光纜。 （2）光纖通信的原理 將攜帶信息的激光從光纖的一端射入，激光在內壁上多次反射，從另一端射出，把激光攜帶的信息傳到遠方。 光纖包括兩層:內層對光的折射本領較強;外層對光的折射本領較弱。光在光纖中傳播時，在拐彎處遇到內外層界面時，發生全反射重新回到內芯，經多次反射后從另一端射出。 （3）光纖通信的優點:容量大，傳輸距離遠、不怕雷擊、不受電磁干擾、通信質量高、保密性好。 拓展:光纖通信是在發送端先把要傳送的信息變成電信號，再調制到激光器發出的激光束上，并通過光纖發送出去；在接收端，檢測器收到光信號后把它變成電信號，經解調后恢復原信號。 4.網絡通信 （1）因特網:利用通信線路和電磁波將世界各地的計算機網絡聯結起來，用來處理和傳送計算機信號。 （2）網絡通信 利用網絡進行通信的方式。 （3）目前使用的網絡通信形式:電子郵件、QQ 和微信等。 （4）網絡的應用 網絡通信 ①電子郵件:人們經常使用的網絡通信形式。 ②查閱資料、看新聞、購物、進行視頻通話、遠程教育和遠程醫療等。 （5）計算機網絡的優點 計算機網絡有很多用處，其中最突出、最重要的三個優點是數據通信、資源共享和分布處理。 基礎自測 20．利用光導纖維在一定時間內可以傳輸較大量的信息，這是因為光波的（　　） A．波長長 B．波速快 C．頻率高 D．看得見 21．下列關于電磁波和通信技術說法正確的是（　?。?A．用三個同步衛星可以實現全球通信 B．手機在偏遠山區沒信號，是電磁波的頻率變小了，傳播距離變短了 C．手機5G技術“傳輸?shù)男畔⒍唷敝饕瞧潆姶挪ū?G技術傳播速度快 D．光纖通信中使用的導線是金屬導線 22．在火星上運行的“祝融號”，它與地球的聯系需借助（　?。?A．超聲波 B．光纖 C．電磁波 D．次聲波 23．現代信息高速公路，是衛星通信和光纖維通信等高速、大容量信息傳輸通道的俗稱，光纖維通信是利用下列哪一種載體傳輸信息的（　　） A．微波 B．光波 C．無線電波 D．B超聲波 24．網絡通信 目前使用最頻繁的網絡通信形式是________。 25．衛星通信 通信衛星相當于微波通信的________。 通信衛星大多是相對地球“____”的同步衛星，在地球的周圍均勻地配置3顆同步通信衛星，就覆蓋了幾乎全部地球表面，可以實現________。 26．如圖甲，用手撥動伸出桌面不同長度的鋼尺，用來探究聲音音調高低與______的關系；如圖乙是光纖通信原理：光攜帶______后在光纖內發生反復______的現象，完成從一端向另一端的傳遞。 考點突破 考點1.電磁波及應用 方法：課程標準對電磁波的認識要求不高，考查的難度一般都不大，多以選擇題和填空題形式出現，只有少數地區會考查電磁波的有關計算，但計算難度較小，有時也會考查“隱形”的簡單原理。 例1.（2022·四川攀枝花·統考中考真題）電磁波在我們的生產、生活以及科學研究中扮演著非常重要的角色。下列關于電磁波的說法中錯誤的是（　　） A．“祝融號”火星車利用電磁波向地球傳遞信息 B．導線中的電流迅速變化會在空間產生電磁波 C．微波爐是用電磁波來加熱食品的 D．光不是電磁波 例2.（2022·廣東·統考中考真題）題22圖甲為部分電磁波的頻率分布示意圖。 （1）由圖可知，紫外線___________（選填“是”或“不是”）電磁波。它在真空中的傳播速度約為___________m/s。 （2）下列實例中，屬于紫外線應用的是___________（填字母）。 A．遙控器控制電視????????B．體檢時拍X光片 C．醫院殺菌消毒燈????????D．“測溫槍”測量體溫 （3）少量的紫外線照射是有益的，過量的紫外線照射會損傷皮膚。紫外線能使熒光物質發光，小明想檢驗?zāi)撤罆袼獙ψ贤饩€的阻擋作用，利用圖乙所示的實驗裝置在暗室及一定防護下進行實驗。 步驟一：如圖乙所示，固定好紫外線燈和涂有熒光物質的硬紙板，將一塊大小合適的玻璃板放置在___________（選填“I”“Ⅱ”或“Ⅲ”）區域，且調整玻璃板與硬紙板平行； 步驟二：打開紫外線燈，熒光物質發光； 步驟三：關閉紫外線燈，熒光物質不發光； 步驟四：按產品的說明書要求在玻璃板上均勻涂滿防曬霜，再次打開紫外線燈，熒光物質有微弱發光。 由此可推斷，該防曬霜___________（選填“能”或“不能”）阻擋全部紫外線。 考點2.用電磁波傳遞聲音和圖像信號 例3.（2022·山東煙臺·統考中考真題）2022年4月16日，神舟十三號載人飛船完成既定任務，順利返回地球。在空間站執行任務過程中，煙臺籍宇航員王亞平為全國的同學們進行了兩次精彩的太空授課，授課過程中信息的傳遞主要依靠（　?。? A．空氣 B．超聲波 C．次聲波 D．電磁波 例4.（2022·遼寧盤錦·統考中考真題）在迎新年文藝匯演的相關場景中，下列說法不正確的是（　?。?A．歌聲是由同學們聲帶振動產生的 B．觀眾可以根據音調判斷出伴奏的樂器 C．舞臺上出現的“白霧”是水蒸氣液化形成的小水滴 D．主持人使用的無線話筒是通過電磁波傳遞信息的 考點3.通信方式 方法：衛星通信、光纖通信和網絡通信是當今社會熱門活題，多數地區會考查對這三種通信方式的了解，難度不大，一般為常識性了解。其中，重點考查的是衛星通信的基本原理，同時會綜合其他知識點進行考查。 例5.（2022·湖北·統考中考真題）我國的“翼龍”—2H應急救災型無人機系統可在一些極端條件下，定向恢復50平里的移動公網通信，建立覆蓋15000平方公里的音視頻通信網絡。該系統在傳遞信息主要依靠（　?。?A．電磁波 B．紅外線 C．超聲波 D．次聲波 例6.（2022·江蘇宿遷·統考中考真題）2022年4月21日，長約400m的復興號列車成功實現單列時速435km/h相對交會時速870km/h，創造了高鐵動車組列車交會速度世界紀錄，圖示復興號列車采用全新流線型車頭可以降低運行中受到空氣的______，隨車配備的wifi網絡是通過______傳遞信息實現無線上網的；每兩個座位都有一個充電插口，這些充電插口連接方式是______；某次列車勻速完全通過長3200m的隧道用時40s，通過隧道速度為______m/s。  第21章 信息的傳遞 雙基過關 知識點一、現代順風耳——電話 1.電話 （1）發明者:貝爾(于 1876 年發明)。 （2）結構:話筒、聽筒，如圖所示。 聽筒 話筒 （3）工作原理 ①電話工作原理流程圖:聲信號 電信號 聲信號。 ②電話工作原理的理解 a.話筒:對著話筒說話時，引起周圍空氣振動，空氣振動引起話筒中膜片振動，膜片振動時忽松忽緊地壓迫炭粒，使話筒中產生隨聲音振動而變化的電流。 b.聽筒:導線將隨聲音振動而變化的電流傳入聽筒，使聽筒內電磁鐵的磁性強弱發生變化，從而使膜片受到的吸引力發生變化，引起膜片振動，形成聲波。 2.電話交換機 （1）電話交換機工作示意圖如圖所示。 （2）作用:將同一地區或兩個不同地區間的需要通話的兩部電話接通，當通話完畢時再將線路斷開，可以減少兩部電話之間的電話線的數量，提高線路的利用率。 （3）發展史:人工電話交換機→自動電話交換機→程控電話交換機。 3.模擬通信和數字通信 （1）模擬信號:電流的變化情況與聲音的變化情況完全相同的信號。 （2）模擬通信:使用模擬信號的通信方式。 （3）數字信號:用不同符號的不同組合表示的信號。 更為先進，有更多優點， （4）數字通信:使用數字信號的通信方式。 種數字通信方式屬于模擬通 （5）模擬信號與數字信號特點的對比 都屬于數字通信，易錯誤 ①模擬信號在被加工、放大和傳輸過程中抗干擾能力差，容易丟失一些信息。 ②數字信號形式簡單，抗干擾能力強、失真小，而且數字信號還可以通過不同的編碼進行加密。 基礎自測： 1．甲、乙兩部電話接通后，正確的說法是（　?。?A．甲的聽筒和甲的話筒，乙的聽筒和乙的話筒分別串聯在兩個電路中 B．甲的聽筒和乙的聽筒串聯，甲的話筒和乙的話筒串聯 C．甲的聽筒和話筒，乙的聽筒和話筒串聯在一個電路中 D．甲的聽筒和乙的話筒串聯在一個電路中，乙的聽筒和甲的話筒串聯在另一個電路中 【答案】D 【解析】A．甲、乙兩部電話接通后，甲的聽筒和乙的話筒，乙的聽筒和甲的話筒分別串聯在兩個電路中，故A不符合題意。 BC．甲的聽筒和乙的話筒串聯，甲的話筒和乙的聽筒串聯，故BC不符合題意。 D．甲、乙兩部電話接通后，甲的聽筒和乙的話筒串聯在一個電路中，乙的聽筒和甲的話筒串聯在另一個電路中，故D符合題意。 故選D。 2．關于電話的工作過程，有如下描述：?? ①膜片忽松忽緊，擠壓碳粒；②人對著話筒說話時，聲波使膜片振動；③電阻忽大忽??；④磁鐵對鐵片的吸引力忽大忽小，使鐵片振動，振動情形與說話情形相同；⑤在電路中產生強弱按聲音的振動而變化的電流。合理的順序是（????） A．①②③④⑤ B．②①④③⑤ C．①②③⑤④ D．②①③⑤④ 【答案】D 【解析】電話的工作過程是：人對著話筒說話時，聲波使膜片振動；膜片忽松忽緊，擠壓碳粒；電阻忽大忽小；在電路中產生強弱按聲音的振動而變化的電流；使聽筒中的磁鐵對鐵片的吸引力忽大忽小，使鐵片振動，振動情形與說話情形相同；故合理順序為②①③⑤④，故ABC不符合題意，D符合題意。 故選D。 3．關于程控交換機說法正確的是（　?。?A．程控交換機是利用電腦按照輸入的程序“見機行事”的 B．一臺程控交換機只能同時轉接兩部長途電話 C．打電話“占線”說明對方的話機一定在通話中 D．電話上的“來電顯示”是由用戶手機設定的，不需要程控交換機去完成 【答案】A 【解析】A．程控交換機是利用電腦按照輸入的程序工作的，故A正確； B．一臺程控交換機同時可以轉接多部電話，故B錯誤； C．打電話“占線”，對方不一定在通話，有可能兩部電話之間的電話線不夠用了，故C錯誤； D．電話上的“來電顯示”是由程控交換機的程序控制的，不是用戶手機設定的，故D錯誤。 故選A。 4．電話機的聽筒是根據下列哪種原理制成的（　?。?A．電磁感應原理 B．電流的磁效應 C．電流的熱效應 D．通電導體在磁場中受力 【答案】B 【分析】電話的聽筒是應用電流的磁效應工作的，而話筒是利用電磁感應原理工作。 【解析】當隨音頻變化的電流通過聽筒的螺線管時，螺線管的磁性發生變化，通電螺線管和永磁體之間的磁力也會發生變化，從而帶動鐵片振動發出聲音，即電話機的聽筒是根據電流的磁效應原理制成的。故ACD不符合題意，B符合題意。 故選B。 5．如圖所示，其中不是利用數字通信進行傳輸信號的是（???） A．烽火狼煙 B．驛馬快報 C．發送電報 D．海軍旗語 【答案】B 【解析】A．古人用烽火數量的多少表示來犯敵人的多少，是分立的信號，屬于數字信號；故A不符合題意； B．古代的驛站和驛馬是早期的信息傳遞工具，使用的是模擬信號；因此它是模擬通信；古B符合題意； C．“電報”發出的信號是不連續的，是分立的信號，屬于數字信號；故C不符合題意； D．海軍用旗語或燈光的暗亮來相互傳遞信息，是分立的信號，屬于數字信號；故D不符合題意。 故選B。 6．假設沒有電話交換機，要使四部電話中的任意兩部話機能互相通話，需要電話線數為（　?。?A．4對 B．5對 C．6對 D．8對 【答案】C 【解析】不使用電話交換機，要使四部電話中的任意兩部話機能互相通話，需要電話線對數為： ； 故選C。 7．如圖所示，磁帶錄音機既可以錄音，也可用來放音，其主要部件為運行的磁帶和繞有線圈的磁頭.錄音時，磁帶上的磁粉被由聲音信號轉換成的電流產生的磁場所磁化，這樣便將聲音信號轉換成磁信號記錄在磁帶上；放音時，再把磁帶上的磁信號通過磁頭轉換成電信號使揚聲器發聲.下列說法不正確的是（?????） A．話筒和放音磁頭處利用的電磁原理相同，都是電磁感應現象 B．揚聲器利用的原理與磁帶轉動的電動機相同，即通電導體在磁場中受到磁場力的作用而運動 C．錄音磁頭利用的基本原理是電磁感應現象 D．錄音過程中是將聲信號轉換成電信號，再轉換成磁信號，而放音過程正好相反 【答案】C 【解析】A． 話筒和放音的主要原理磁生電，所以是電磁感應現象，故A正確，不符合題意； B． 揚聲器利用的原理與磁帶轉動的電動機相同，即：通電導體在磁場中受到磁場力作用而運動，故B正確，不符合題意； C． 錄音的主要原理是電生磁，是電流的磁效應．故C錯誤，符合題意； D．錄音時，聲音信號轉化為電信號，通過磁頭寫在磁帶上；放音的主要原理磁生電，故錄音和放音是相反的過程，故D正確，不符合題意． 知識點二、電磁波的海洋 1.電磁波是怎樣產生的 （1）電磁波的產生:當導體中有方向，大小迅速變化的電流時，就會在空間激發電磁波。 （2）電磁波的特點:看不見，摸不著，但電磁波確實可以為我們傳遞信息。 （3）類比于水波和聲波的產生:木棍在水面上振動會產生水波;說話時聲帶的振動在空氣中形成聲波。同理，當電路中有迅速變化的電流(振蕩電流)時，便會在周圍空間激起電磁波。(類比思想) 2.電磁波是怎樣傳播的 （1）傳播特點 電磁波的傳播不需要介質，即電碰波可以在真空中傳播。 （2）傳播速度 真空中電磁波傳播速度約為3×108m/s，是宇宙間物質運動的最快速度。 （3）波速、波長(λ)和頻率之間的關系 ①頻率:電磁波的頻率在數值上等于單位時間內電流振動的次數，單位為赫茲(Hz)。 ②波長:電磁波的波長是電流每振蕩一次電磁波向前傳播的距離，單位為米。 ③電磁波的波速c等于波長λ 和頻率f的乘積，即c＝λf。 3.電磁波大家族 （1）電磁波按波長分類:無線電波、紅外線、可見光、紫外線、X射線、γ射線等。 （2）應用 ①無線電波:廣播、電視和移動電話等。 ②紅外線:遙控、遙感等。 ③紫外線:殺菌、驗鈔等。 ④X射線:用于醫療上診斷是否骨折等。 ⑤γ射線:金屬探傷。 （3）微波爐:微波爐內有一個微波發生器，能產生頻率非常高的電磁波--微波。在微波的作用下，食物分子劇烈振動，食物內能增大。電磁波可以深入食物內部，所以食物內部和外部幾乎同時變熟。 （4）電磁波對人體的影響:我們生活在電磁波的海洋中，電磁波給我們帶來了便利，但它也會給人體帶來一定的危害。 ①對中樞神經系統的影響:射頻微波電磁輻射的健康危害主要表現為神經衰弱癥候群，其癥狀主要有頭痛、頭暈、記憶力減退、注意力不集中、抑郁、煩躁等。 ②對人眼的影響:國內外許多報道認為高強度微波輻射會產生白內障。 ③低功率微波輻射對循環系統的影響:主要表現為心悸、心前區疼痛、胸悶等癥狀及心電圖異常率增加、竇性心動過緩加不齊、心臟束支傳導阻滯等，另外血壓、血象、腦血流、微循環也會有不同程度的改變。 ④電磁輻射對免疫系統也有影響。 基礎自測 8．電磁波向外傳遞能量，形成電磁輻射。電磁輻射對人體健康的影響已引起了人們的廣泛關注。以下活動中，對人產生電磁輻射最少的是（　?。?A．手機正在接聽電話 B．使用手電筒照明 C．緊挨民居的高壓變電站 D．緊靠工作著的微波爐 【答案】B 【解析】A．手機可以接收和發射電磁波，有對人體有一定的輻射，故A不符合題意。 B．手電筒是將電能轉化為光能，基本不會產生電磁波，故B符合題意。 C．高壓變電站發射電磁波，有對人體有很大的輻射，故C不符合題意。 D．微波爐是靠電磁波來工作的，離得太近，對人體有害，故D不符合題意。 故選B。 9．關于信息傳遞，下列說法正確的是（　?。?A．電視機是利用超聲波來傳遞圖像信號和聲音信號 B．微波爐中能使用金屬容器，它不會損壞微波爐 C．用數字信號傳輸圖像信息比模擬信號容易失真 D．要實現全球通信，在地球周圍至少要均勻地配置3顆同步通信衛星 【答案】D 【解析】A．電視機是利用電磁波來傳遞圖像信號和聲音信號的，故A錯誤； B．微波爐中不能使用金屬容器，因為它會損壞微波爐，故B錯誤； C．用模擬信號傳輸圖像信息比數字信號容易失真，故C錯誤； D．用通信衛星作微波中繼站，在地球周圍均勻地配置3顆同步通信衛星，就覆蓋了幾乎全部地球表面，不但通信質量高，而且覆蓋范圍廣，可以實現全球通信。所以要實現全球通信，在地球周圍至少要均勻地配置3顆同步通信衛星，故D正確。 故選D。 10．關于可見光和不可見光的下列說法中，正確的是（　?。?A．彩色電視畫面的顏色是由紅、黃、藍三種色光合成的 B．電視機遙控通過前端的發光二極管發出紅外線實現對電視機的控制 C．紫外線對于骨骼生長和身體健康的許多方面都有好處 D．餐具消毒機里面發出的微弱的藍光是紫外線 【答案】B 【解析】A．彩色電視機中的各種畫面都是由紅、綠、藍三種單色光復合而成的，故A錯誤； B．紅外線是一種不可見光，紅外線可以用來遙控，制成電視遙控器，故B正確； C．紫外線能合成維生素D能促進鈣的吸收，適量照射紫外線有利于身體健康，但是過量照射紫外線容易得皮膚癌，故C錯誤； D．紫外線屬于不可見光，餐具消毒機里面發出的微弱的藍光不是紫外線，故D錯誤。 故選B。 11．在地震救援當中，常用的生命探測儀主要有紅外探測儀和音頻探測儀兩種，紅外探測儀能探測得到紅外線，音頻探測儀能探測到微弱的心跳聲和呼吸聲，關于這兩種探測儀說法不正確的是（　?。?A．紅外探測儀是通過感知溫差來進行生命探測的 B．紅外線和聲波都可以發生反射 C．音頻探測儀進行探測在晚上較安靜的時候使用比較合適 D．被救的人感受到紅外探測儀發出的紅外線之后通過呼救讓音頻探測儀探測到聲音 【答案】D 【解析】A．紅外生命探測儀主要接收幸存者發出的紅外線，故A正確，不符合題意； B．光和聲音都可以發生反射，故B正確，不符合題意； C．音頻生命探測儀主要接收幸存者發出的聲音，進行探測是應排除噪聲的干擾，所以在晚上較安靜的時候使用比較合適，故C正確，不符合題意； D．音頻生命探測儀主要接收幸存者發出的聲音，然后利用紅外生命探測儀接收幸存者發出的紅外線，從而確定生命體的位置，所以在解救人時應先根據聲音判定幸存者的存在，然后在根據紅外線判定被救者的位置，故D錯誤，符合題意。 故選D。 12．關于紅外線，下列說法中正確的是（　　） A．只有太陽輻射紅外線 B．只有紅色的物體能輻射紅外線 C．0℃以下的物體不能輻射紅外線 D．黑色物體也能輻射紅外線 【答案】D 【解析】不僅太陽（溫度高的物體）能輻射紅外線，0℃以下的物體（溫度低的物體）也能輻射紅外線；不僅紅色物體能輻射紅外線，黑色的物體也能輻射紅外線，故ABC錯誤，D正確。 故選D。 13．我們生活在電磁波的海洋中，下列關于電磁波的說法中正確的是（　　） A．可見光屬于電磁波，但可見光不能在真空中傳播 B．紅外線不是電磁波，利用紅外線可以進行紅外拍照 C．電磁波的頻率越高，波長越短 D．電磁波只能傳遞聲信號，不能傳遞圖像信號 【答案】C 【解析】A．可見光屬于電磁波，光能在真空中傳播，A錯誤； B．紅外線是電磁波家族中的一種，利用紅外線可以進行紅外拍照，B錯誤； C．由電磁波的波長與頻率的關系：可知電磁波的頻率越高其波長越短，C正確； D．電磁波作為載波使用時，既可以傳遞聲音信號，也可以傳遞圖像信號，D錯誤。 故選C。 知識點三、廣播、電視和移動通信 1.無線電廣播信號的發射和接收 （1）無線電廣播信號的發射 ①由廣播電臺完成。 ②話簡把播音員的聲音信號轉換成電信號。 ③音頻信號不能直接發射，要通過調制器加載到高頻電流上，再通過天線發射到空中。 ④發射示意圖如圖甲所示。 （2）無線電廣播信號的接收 ①由收音機完成。 ②調諧器的作用:從眾多電磁波中選出特定頻率的電磁波，即選出所要收聽電臺的頻率。 ③收音機的揚聲器將電信號轉換成聲信號。 ④收音機接收節目示意圖如圖乙所示。 2.電視信號的發射和接收 （1）電視信號的發射 ①由電視臺完成。 ②電視臺用話簡將聲信號轉換成電信號，用攝像機將圖像轉換成電信號。 ③音頻信號和視頻信號都要加載到高頻電流上，再通過天線發射到空中。 ④發射示意圖如圖所示。 （2）電視信號的接收 ①由電視機完成。 ②電視機也有選臺電路。 ③揚聲器將電信號還原出聲音，顯示器還原出圖像。 ④電視機接收節目示意圖如圖所示。 3.移動電話 （1）移動電話與固定電話的工作原理基本相同，只是聲音信息不是由導線中的電流傳遞的，而是由空間的電磁波來傳遞的。 （2）移動電話既是無線電發射臺,又是無線電接收臺。只是移動電話的體積很小，天線也很簡單，因此，它的發射功率不大，靈敏度也不高，與其他用戶通話要由基地臺轉接。 （3）無繩電話:早期也用到無繩電話，無繩電話很像普通電話機，只是座機與手機之間沒有電話線。無繩電話的座機與手機上各有一個天線，它們之間靠無線電波來溝通。 基礎自測 14．在無線電通信過程中，下述說法正確的是（　?。?A．電磁波的波速等于波長乘頻率 B．電磁波的傳播速度一定等于3×108 m/s C．電磁波的波長跟它的頻率成正比 D．無線電廣播用的電磁波是長波和微波 【答案】A 【解析】AC．由波速、波長與頻率間的關系c=λf，可知，電磁波的波速一定時，其波長與頻率成反比，不成正比，故A正確；C錯誤； B．電磁波在真空中的傳播速度與光速相同，是3×108m/s，在空氣中和真空中近似，故B錯誤； D．無線電廣播用的電磁波是長波和中波，故D錯誤。 故選A。 15．收音機通過________接收無線電波，機內的電子電路從接收到的無線電波中把選出的音頻電信號加以放大，再通過揚聲器把________轉換成________，這就是無線電廣播的接收過程。 【答案】???? 接收天線???? 電信號???? 聲信號 【解析】[1]收音機是靠接收天線來接收無線電波的，通過天線接收高頻信號，再經過一定的解調還原成音頻信號，之后通過輸出部件轉變成音波，然后再播放出來。 [2][3]電子電路將接收的無線電波中的音頻電信號卸載下來并放大，揚聲器將電信號轉換為聲信號，我們就聽到了聲音。 16．音頻、視頻、射頻和頻道： 由聲音變成的電信號，它的頻率跟聲音相同，在幾十赫到幾千赫之間，叫做______；由圖像變成的電信號，它的頻率在幾赫到幾兆赫之間，叫做______ ；音頻電流和視頻電流在空間激發電磁波的能力很差，需要把它們加載到具有更好的發射能力的電流上，才能發射到天空中，這種電流的頻率更高，這種更高頻率的電流叫做______電流；不同的電視臺使用不同的射頻范圍進行廣播，以免互相干擾；這一個個不同的頻率范圍就叫做______。 【答案】???? 音頻信號???? 視頻信號???? 射頻???? 頻道 【解析】[1]通過傳感器，把聲信號轉變成電信號，頻率保持不變，在在幾十赫到幾千赫之間，叫音頻。 [2]把圖像信息轉變成電信息，轉變的電信號的頻率在幾赫到幾兆赫之間，這種電信號叫視頻信號。 [3]射頻電流是一種高頻交流變化電磁波的簡稱，每秒變化小于1000次的交流稱為低頻電流，大于1000次的稱為高頻電流，而射頻就是這樣一種高頻電流，具有更好的發射能力。 [4]頻道又叫信道，是信號在通信系統中傳輸?shù)耐ǖ?，具有不同的射頻范圍。不同的電視臺為避免信號干擾，使用不同的頻道。 17．電視信號的發射與接收： 電視用電磁波傳送________和________。電視信號的發射由______完成，接收由______完成。 【答案】???? 圖像信號???? 聲音信號???? 電視臺???? 電視機 【解析】[1][2][3][4]電視的聲音信號和圖像信號都是依靠電磁波來進行傳遞的，通過天線發射到空中，電視機的接收天線接收信號，并通過電視機將其還原。 18．如圖所示是從長沙南站開出的磁懸浮列車，它是國內首條國產磁懸浮線路。它利用磁極間相互作用，使車輪與軌道不接觸，從而減小______。它連接長沙火車南站和黃花國際機場列車上高精度GPS定位利用______傳遞信息。 【答案】???? 摩擦???? 電磁波 【解析】[1]減小摩擦的方法：使接觸面變光滑；減小壓力；用滾動代替滑動；使接觸面分離。磁懸浮列車是利用磁極間的相互作用，使車輪與軌道不接觸，通過使接觸面彼此分離，從而減小摩擦力，提高車速度。 [2]GPS是衛星導航、定位系統，信息需要在真空中傳播，利用的是電磁波來傳遞信息。車載高精度GPS系統可對車實時定位，該系統定位時利用電磁波傳遞信息。 19．音頻信號是由______變成的電信號，它的頻率跟______的頻率相同，在幾十赫到幾千赫之間；視頻信號是由______變成的電信號，它的頻率在幾赫到幾兆赫之間；射頻電流的頻率更高，發射能力更好。 【答案】???? 聲音???? 聲音???? 圖像 【解析】[1][2]由聲音轉換成的電信號，它的頻率與聲音的頻率相同，大約在幾十赫到幾千赫之間，叫做音頻信號。 [3]由圖像轉換成的電信號，它的頻率在幾赫到幾兆赫之間，叫做視頻信號。音頻電流和視頻電流在空間激發電磁波的能力都很差，需要把它們加載到頻率更高的電流上，產生電磁波發射到天空中，這種電流叫做射頻電流。 知識點四、越來越寬的信息之路 1.微波通信 （1）微波:波長在10m～1mm 之間的電磁波，微波的頻率在30MHz-3×105MHz 之間。 （2）微波傳播的特點:大致沿直線傳播，不能沿地球表面繞射。故必須每隔50km左右就建一個微波中繼站,如圖所示,把上一站傳來的信號處理后，再發射到下一站去。 （3）微波通信:利用微波進行的通信稱為微波通信。 （4）利用微波通信的原因:作為載體的電磁波，頻率越高，相同時間內可以傳輸?shù)男畔⒕驮蕉?。微波比中波和短波的頻率更高，可以傳遞更多的信息。 （5）微波通信的優點:容量大、質量好，并且可以傳送很遠的距離。 （6）微波通信的缺點:微波通信需要大量的中繼站進行信號處理和轉發，如遇到雪山和大洋無法建設中繼站時，微波通信就無法進行。 2.衛星通信 （1）定義:利用通信衛星做微波通信的中繼站來進行通信的方式。 （2）組成:衛星通信系統由通信衛星、地面站和傳輸系統三部分組成。通信衛星就像一個無人值班的太空微波中繼站，它接收從一個地面站發射來的電磁波信號，經過處理后，再發送到另一個或幾個地面站。 （3）優點 ①信號覆蓋范圍廣。地球周圍均勻地分布3顆同步通信衛星，如圖所示，就覆蓋了幾乎全部地球表面，可以實現全球通信。 ②遠距離傳輸信息，通信容量大，干擾小，質量好，效率高，不受陸地災害的影響，建設速度快。 3.光纖通信 （1）光纖通信:利用激光在光導纖維中傳輸信息的一種通信方式。 ①激光:一種頻率單一、方向高度集中的光。 ②光導纖維:簡稱光纖，是一種非常細的玻璃絲。 ③光纜:把若千條光纖集成束，外面再敷上保護層便成為光纜。 （2）光纖通信的原理 將攜帶信息的激光從光纖的一端射入，激光在內壁上多次反射，從另一端射出，把激光攜帶的信息傳到遠方。 光纖包括兩層:內層對光的折射本領較強;外層對光的折射本領較弱。光在光纖中傳播時，在拐彎處遇到內外層界面時，發生全反射重新回到內芯，經多次反射后從另一端射出。 （3）光纖通信的優點:容量大，傳輸距離遠、不怕雷擊、不受電磁干擾、通信質量高、保密性好。 拓展:光纖通信是在發送端先把要傳送的信息變成電信號，再調制到激光器發出的激光束上，并通過光纖發送出去；在接收端，檢測器收到光信號后把它變成電信號，經解調后恢復原信號。 4.網絡通信 （1）因特網:利用通信線路和電磁波將世界各地的計算機網絡聯結起來，用來處理和傳送計算機信號。 （2）網絡通信 利用網絡進行通信的方式。 （3）目前使用的網絡通信形式:電子郵件、QQ 和微信等。 （4）網絡的應用 網絡通信 ①電子郵件:人們經常使用的網絡通信形式。 ②查閱資料、看新聞、購物、進行視頻通話、遠程教育和遠程醫療等。 （5）計算機網絡的優點 計算機網絡有很多用處，其中最突出、最重要的三個優點是數據通信、資源共享和分布處理。 基礎自測 20．利用光導纖維在一定時間內可以傳輸較大量的信息，這是因為光波的（　?。?A．波長長 B．波速快 C．頻率高 D．看得見 【答案】C 【解析】因為光波的頻率高，所以光導纖維在一定時間內可以傳輸較大量的信息，故ABD不符合題意，C符合題意。 故選C。 21．下列關于電磁波和通信技術說法正確的是（　?。?A．用三個同步衛星可以實現全球通信 B．手機在偏遠山區沒信號，是電磁波的頻率變小了，傳播距離變短了 C．手機5G技術“傳輸?shù)男畔⒍唷敝饕瞧潆姶挪ū?G技術傳播速度快 D．光纖通信中使用的導線是金屬導線 【答案】A 【解析】A．通信衛星大多是相對地球靜止的同步衛星，在地球周圍均勻地配置3顆同步通信衛星，就覆蓋了幾乎全部地球表面，就可以實現全球通信，故A正確； B．手機在偏遠山區沒信號，是因為手機信號弱等原因，電磁波在傳播過程中頻率不會變化，故B錯誤； C．電磁波傳播的速度都相等，手機5G技術“傳輸?shù)男畔⒍唷敝饕瞧潆姶挪l率更高，故C錯誤； D．光纖通信利用玻璃做成的光導纖維傳遞信息，故D錯誤。 故選A。 22．在火星上運行的“祝融號”，它與地球的聯系需借助（　?。?A．超聲波 B．光纖 C．電磁波 D．次聲波 【答案】C 【解析】AD．超聲波與次聲波都是聲音，而聲音不能在真空中傳播?；鹦桥c地球間有真空地段，所以祝融號不能用超聲波或次聲波與地球聯系，故AD不符合題意； B．光纖通訊需有光纜連接才能傳遞信息，地球與火星間修建不了光纜，故B不符合題意； C．電磁波可在真空中傳播，祝隔號與地球間的聯系可借助電磁波，故C符合題意。 故選C。 23．現代信息高速公路，是衛星通信和光纖維通信等高速、大容量信息傳輸通道的俗稱，光纖維通信是利用下列哪一種載體傳輸信息的（　?。?A．微波 B．光波 C．無線電波 D．B超聲波 【答案】B 【解析】光從光導纖維的一端射入，在內壁上多次反射，從另一端射出，這樣就把它攜帶的信息傳到了遠方，所以說光纖通信是利用光波來傳輸信息的，故ACD不符合題意，B符合題意。 故選B。 24．網絡通信 目前使用最頻繁的網絡通信形式是________。 【答案】電子郵件 【解析】電子郵件又稱電子信箱、電子郵政，它是一種用電子手段提供信息交換的通信方式，是因特網應用最廣的服務，非?？焖俚姆绞脚c世界上任何一個角落的網絡用戶聯系，這些電子郵件可以是文字、圖像、聲音等各種方式。 25．衛星通信 通信衛星相當于微波通信的________。 通信衛星大多是相對地球“____”的同步衛星，在地球的周圍均勻地配置3顆同步通信衛星，就覆蓋了幾乎全部地球表面，可以實現________。 【答案】???? 中繼站???? 靜止???? 全球通信 【解析】[1] 衛星通信是利用人造衛星作為通信的中繼站來轉發無線電信號，在兩個或多個地面站之間進行通信的．通信衛星作為一個微波中繼站，只是轉發信號，轉發的信號可以是廣播、電視等多種信號。 [2][3]通信衛星大多是相對地球靜止的同步衛星，用通信衛星做微波通信的中繼站，在地球周圍均勻地配置3顆同步通信衛星，通信范圍就覆蓋了幾乎全部地球表面，可以實現全球通信。 26．如圖甲，用手撥動伸出桌面不同長度的鋼尺，用來探究聲音音調高低與______的關系；如圖乙是光纖通信原理：光攜帶______后在光纖內發生反復______的現象，完成從一端向另一端的傳遞。 【答案】???? 頻率???? 信息???? 反射 【解析】[1]圖中鋼尺伸出長，振動慢，音調低；鋼尺伸出短，振動快，音調高，用來探究聲音的音調高低與振動頻率的關系。 [2][3]如圖乙是光纖通信原理：光攜帶信息后在光纖內發生反復多次反射，完成從一端向另一端的傳遞。 考點突破 考點1.電磁波及應用 方法：課程標準對電磁波的認識要求不高，考查的難度一般都不大，多以選擇題和填空題形式出現，只有少數地區會考查電磁波的有關計算，但計算難度較小，有時也會考查“隱形”的簡單原理。 例1.（2022·四川攀枝花·統考中考真題）電磁波在我們的生產、生活以及科學研究中扮演著非常重要的角色。下列關于電磁波的說法中錯誤的是（　?。?A．“祝融號”火星車利用電磁波向地球傳遞信息 B．導線中的電流迅速變化會在空間產生電磁波 C．微波爐是用電磁波來加熱食品的 D．光不是電磁波 【答案】D 【解析】A．電磁波既可以在真空中傳播，又可以傳遞信息，且傳播速度快，所以火星車是利用電磁波向地球傳遞信息，故A正確，A不符合題意； B．當導體中的電流迅速變化時，導體就會向四周發射一種波，這種波是由電磁現象產生的，叫做電磁波，所以產生電磁波的條件是要有迅速變化的電流，故B正確，B不符合題意； C．微波爐內有很強的電磁波，它的波長很短，所以叫做微波，食物的分子在微波的作用下劇烈振動，使得內能增加，溫度升高，所以微波爐是用電磁波來加熱食品的，故C正確，C不符合題意； D．電磁波是一個大家族，有無線電波、紅外線、可見光、紫外線、X射線、無線電波、微波等等，光本身就是一種電磁波，故D錯誤，D符合題意。 故選D。 例2.（2022·廣東·統考中考真題）題22圖甲為部分電磁波的頻率分布示意圖。 （1）由圖可知，紫外線___________（選填“是”或“不是”）電磁波。它在真空中的傳播速度約為___________m/s。 （2）下列實例中，屬于紫外線應用的是___________（填字母）。 A．遙控器控制電視????????B．體檢時拍X光片 C．醫院殺菌消毒燈????????D．“測溫槍”測量體溫 （3）少量的紫外線照射是有益的，過量的紫外線照射會損傷皮膚。紫外線能使熒光物質發光，小明想檢驗?zāi)撤罆袼獙ψ贤饩€的阻擋作用，利用圖乙所示的實驗裝置在暗室及一定防護下進行實驗。 步驟一：如圖乙所示，固定好紫外線燈和涂有熒光物質的硬紙板，將一塊大小合適的玻璃板放置在___________（選填“I”“Ⅱ”或“Ⅲ”）區域，且調整玻璃板與硬紙板平行； 步驟二：打開紫外線燈，熒光物質發光； 步驟三：關閉紫外線燈，熒光物質不發光； 步驟四：按產品的說明書要求在玻璃板上均勻涂滿防曬霜，再次打開紫外線燈，熒光物質有微弱發光。 由此可推斷，該防曬霜___________（選填“能”或“不能”）阻擋全部紫外線。 【答案】???? 是???? 3.0×108???? C???? Ⅱ???? 不能 【解析】（1）[1] 因為光是電磁波的一種，而紫外線又屬于看不見得光，所以紫外線屬于電磁波。 [2]光在真空中的傳播速度是3×108m/s，而紫外線屬于看不見得光，所以紫外線在真空中的傳播速度約為3×108m/s。 （2）[3]A．遙控器是利用紅外線可以進行遙控來工作的，故A不符合題意； B．拍X光片利用的是X射線，不屬于紫外線，故B不符合題意； C．醫院殺菌消毒燈，利用的是紫外線具有殺菌作用，故C符合題意； D．測溫槍的工作原理是利用紅外線的熱效應，故D不符合題意。 故選C。 （3）[4]由題意可知，小明要檢驗?zāi)撤罆袼獙ψ贤饩€的阻擋作用，因為光沿直線傳播，所以應該把玻璃板放在紫外線燈和涂有熒光物質的硬紙板之間，觀察熒光物質的發光情況；然后在玻璃板上均勻涂滿防曬霜，觀察熒光物質的發光情況，通過對比，得出某防曬霜對紫外線是否有阻擋作用。 [5]由題意可知，在玻璃板上均勻涂滿防曬霜，再次打開紫外線燈，熒光物質有微弱發光，說明仍有部分紫外線照射在熒光物質上，所以該防曬霜不能阻擋全部紫外線。 考點2.用電磁波傳遞聲音和圖像信號 例3.（2022·山東煙臺·統考中考真題）2022年4月16日，神舟十三號載人飛船完成既定任務，順利返回地球。在空間站執行任務過程中，煙臺籍宇航員王亞平為全國的同學們進行了兩次精彩的太空授課，授課過程中信息的傳遞主要依靠（　　） A．空氣 B．超聲波 C．次聲波 D．電磁波 【答案】D 【解析】A．神舟十三號系統是在太空，是真空環境，沒有空氣，所以不是利用空氣傳播信息的，故A不符合題意； BC．超聲波和次聲波屬于聲音，聲音的傳播需要介質，真空不能傳聲，所以神舟十三號系統傳遞信息不依靠超聲波和次聲波，故BC不符合題意； D．電磁波傳播不需要介質，可以在真空中傳播，所以神舟十三號系統在傳遞信息過程中主要依靠電磁波傳遞信息的，故D符合題意。 故選D。 例4.（2022·遼寧盤錦·統考中考真題）在迎新年文藝匯演的相關場景中，下列說法不正確的是（　　） A．歌聲是由同學們聲帶振動產生的 B．觀眾可以根據音調判斷出伴奏的樂器 C．舞臺上出現的“白霧”是水蒸氣液化形成的小水滴 D．主持人使用的無線話筒是通過電磁波傳遞信息的 【答案】B 【解析】A．同學們的歌聲是由聲帶振動產生的，故A正確，不符合題意； B．判斷出伴奏的樂器是根據聲音的音色特性，故B錯誤，符合題意； C．舞臺上出現的“白霧”是水蒸氣液化形成的，故C正確，不符合題意； D．無線話筒傳遞信息的方式是電磁波，故D正確，不符合題意。 故選B。 考點3.通信方式 方法：衛星通信、光纖通信和網絡通信是當今社會熱門活題，多數地區會考查對這三種通信方式的了解，難度不大，一般為常識性了解。其中，重點考查的是衛星通信的基本原理，同時會綜合其他知識點進行考查。 例5.（2022·湖北·統考中考真題）我國的“翼龍”—2H應急救災型無人機系統可在一些極端條件下，定向恢復50平里的移動公網通信，建立覆蓋15000平方公里的音視頻通信網絡。該系統在傳遞信息主要依靠（　?。?A．電磁波 B．紅外線 C．超聲波 D．次聲波 【答案】A 【解析】移動公網通信依靠電磁波，發射端將圖片和聲音等信號調制到電磁波上，把電磁波當成載體發射出去，接收端將電磁波還原成圖像和信息；電磁波比超聲波、次聲波具有更強的穿透力，電磁波的傳播不需要介質，可以在真空中傳播；所以傳遞信息利用的是電磁波，故A符合題意，BCD不符合題意。 故選A。 例6.（2022·江蘇宿遷·統考中考真題）2022年4月21日，長約400m的復興號列車成功實現單列時速435km/h相對交會時速870km/h，創造了高鐵動車組列車交會速度世界紀錄，圖示復興號列車采用全新流線型車頭可以降低運行中受到空氣的______，隨車配備的wifi網絡是通過______傳遞信息實現無線上網的；每兩個座位都有一個充電插口，這些充電插口連接方式是______；某次列車勻速完全通過長3200m的隧道用時40s，通過隧道速度為______m/s。 【答案】???? 阻力???? 電磁波???? 并聯???? 90 【解析】[1]流線型車頭可以降低運行中受到空氣的阻力，有利于節能、提速。 [2] wifi網絡屬于無線電通訊，是通過電磁波傳遞信息的。 [3]這些充電插口工作時互不影響，因此連接方式是并聯。 [4]列車完全通過長3200m的隧道運動的總路程 s=s車+s隧道=400m+3200m=3600m 此列車通過隧洞的速度
