人教版（2024）九年級全冊第3節 串聯和并聯習題

這是一份人教版（2024）九年級全冊第3節 串聯和并聯習題，共21頁。試卷主要包含了串聯和并聯，連接串聯電路和并聯電路，生活中的串等內容，歡迎下載使用。
雙基過關
知識點一、串聯和并聯：
1.串聯
（1）定義：電路元件逐個首尾順次連接起來的電路，叫串聯。
（2）特點：
①電路不分叉，只有一條電流路徑，通過上一個元件的電流同時也完全通過下一個元件；
②各用電器之間相互影響，電路中所有用電器同時工作，一個用電器由于斷開不能工作，其他用電器也不能工作；
③只需要一個開關就能控制整條電路。
（3）實物圖和電路圖

2.并聯
（1）定義：電路元件并列（首連首，尾連尾）連起來的電路，叫并聯。
（2）干路：并聯電路中，所有用電器共用的那部分電路。
（3）支路：并聯電路中各用電器單獨使用的那部分電路。
（4）特點：
①電路分叉，電流路徑至少有兩條及以上，有干路支路之分，流過干路的電流分別流過各支路；
②各用電器之間互不影響，一條支路上的用電器因斷開而不能工作，不影響其他支路的用電器的工作。
③開關分干路開關和支路開關，干路開關控制整條電路，支路開關只控制某條支路。

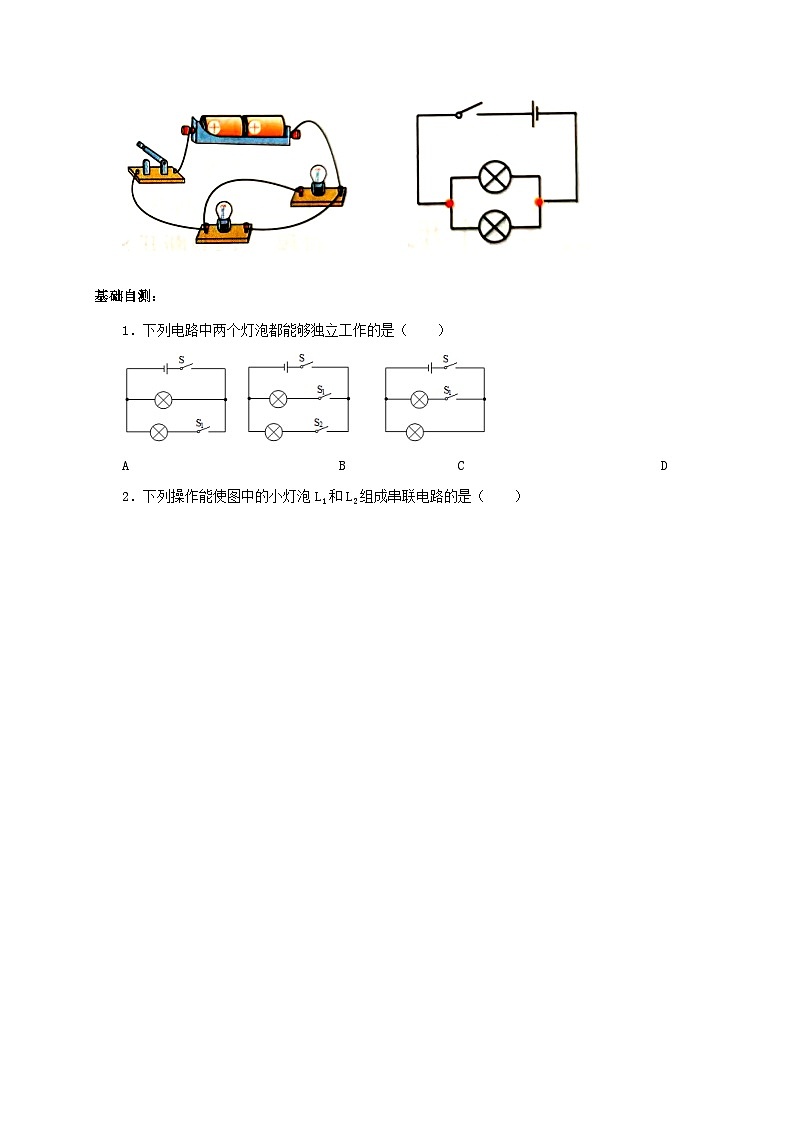

（5）實物圖和電路圖

基礎自測：
1．下列電路中兩個燈泡都能夠獨立工作的是（ ）

A B C D
2．下列操作能使圖中的小燈泡L1和L2組成串聯電路的是（ ）
S1
S2
S3
L1
L2
A．閉合開關S1、S2和S3B．只閉合開關S1和S2
C．只閉合開關S2和S3D．只閉合開關S3
3．在參觀人民檢察院未成年人法治教育基地時，小明發現，在一處地面上有“沉迷網絡”“交友不慎”兩個圓形模塊。用腳踩其中任何一個模塊，與模塊連接的電視上就會播放相應的教育短片。下列有關分析正確的是（ ）
A．兩個模塊相當于開關，彼此串聯
B．兩個模塊相當于開關，彼此并聯
C．兩個模塊相當于電源，彼此并聯
D．兩個模塊相當于電源，彼此串聯
4.如圖所示，開關S閉合時，燈泡L1與燈泡L2組成并聯電路的是（ ）
A. B.
C. D.
知識點二、連接串聯電路和并聯電路
1.連接串聯電路的方法
（1）按照電源正極到負極的順序，將電路中的各元件逐個順次的連接起來，中間不分支；
（2）開關的控制作用：控制電路上的所有用電器；開關位置改變，其控制作用不變。
2.連接并聯電路的方法：
（1）方法（一）：“先干后支”法。即先將一個用電器（包括單獨控制該用電器的開關）與電源的正極和負極連接起來，再找出兩個分支點所在的位置，將并聯的其他用電器（含控制它的開關）接在兩個分支點之間。
（2）方法（二）：“先支后干”法。先將兩個或幾個用電器的兩端相連（如用電器有開關控制，則將開關與用電器作為整體來看），再將兩端相連的支點分別與電源的正極和負極相連。
（3）開關的控制作用：干路上的開關控制整條電路，各支路開關只控制所在支路。
基礎自測
5.圖所示是一個簡化了的玩具警車電路圖?若只讓電動機M工作，應（ ）
A. 只閉合S1B. 只閉合S2C. S1?S2都閉合D. S1?S2都斷開
6.現代社會倡導文明出行，經過交通路口要遵守，“紅燈停，綠燈行，黃燈等”的規則，某學習小組的4名同學觀察十字路口的交通信號燈后，發現紅燈，綠燈，黃燈可以獨立工作，他們分別設計了如圖所示的電路圖，其中正確的是
A. B.
C. D.
7.下列圖中，是電冰箱內的照明燈，M是壓縮機，能正確表示電冰箱簡化電路圖的是（ ）
A. B.
C. D.
8．請用筆畫線代替導線，在圖中將兩個燈泡、開關連成串聯電路。
知識點三、生活中的串、并聯電路
1.生活中的串聯電路：裝飾店鋪、節日用的小彩燈等。
2.生活中的并聯電路：街上的路燈、家用電器、教室里的燈等。
基礎自測
9．現在許多賓館都利用房卡取電，如圖所示。只有把房卡插入槽中，房間內的用電器才能使用。房卡的作用相當于家庭電路中的 ，房間里各用電器之間是 聯的。
10．如圖所示為正在工作的電熱蚊香器。蚊香器工作時將電能轉化為 ，工作一段時間后我們會聞到香味，這是一種 現象。三個插座間的連接方式屬于 （填“串聯”或“并聯”）。
11．如圖是我國研制的096戰略核潛艇。該艇浸沒時排開水的質量為16000噸，最大下潛深度可達600米，位居世界第一。當096艇懸浮待命時，受到的浮力為 N，600米深度海水的壓強為 Pa．為保證戰略核武庫的安全，發射裝置需要艇長、副艇長和武器操控官都按下各自的開關才能開啟，這三個開關之間應該是 （填“串聯”或“并聯”）的。（不考慮海水密度的變化，ρ海水取10×103kg/m3，g取10N/kg）
考點突破
考點1.串、并聯電路
方法：判斷電路連接方式的思路
從電源的正極出發，沿電流的路徑“走”上一圈，回到電源的負極：（1）路徑?jīng)]有“分岔”，電路為串聯電路；（2）電路有“分岔”，電路為并聯電路。
例1.（2022·江蘇連云港）如圖所示，燈泡、串聯的電路是（ ）。
A. B. C. D.
例2.（2022·棗莊）疫情期間，各個單位都加強了門衛保安工作?凡是內部車輛均可通過感應，自動打開門禁系統進入；外來車輛，司機需要經過測溫?核查?登記后，由保安人員手動控制，開門進人由此可知，該門禁系統的控制電路可能是
A. B. C. D.
例3.（2022·四川成都） 實驗小組的同學連接了四個電路（如圖）來探究開關的控制作用，下列判斷正確的是（ ）。
A. 甲電路中，開關S只控制L1B. 乙電路中，閉合開關S，兩燈都亮
C. 丙電路中，閉合開關S，L1亮，L2不亮D. 丁電路中，斷開開關S，L1不亮，L2亮
考點2.生活中的串、并聯電路
方法：生活中的絕大多數電路為并聯電路，只有少量裝飾用的彩燈為串聯電路。
例4.（2022·恩施）小明斷開客廳的燈后，到書房去閉合書房的燈進行學習，這兩盞燈的連接方式（ ）
A. 一定并聯B. 一定串聯
C. 可能串聯D. 無法判斷
考點3.串、并聯電路的設計
方法：（1）解決設計電路問題最高效的方法
明確電路設計的要求：
①開關的連接方式：弄清開關所在的電路是串聯，還是并聯；弄清開關是控制干路還是支路；
②用電器的連接方式：用電器不同時工作，一般為并聯電路；用電器同時工作，可能為串聯電路，也可能是并聯電路。
根據要求畫出電路圖，并驗證電路圖是否正確。
（2）按實際需求設計電路的基本思路
①明條件：明確題目中的已知條件，分析開關、用電器在電路中的關系；
②明電路：根據條件明確電路的性質，即各電學元件串、并聯關系；
③連電路：相對復雜的電路一般先畫電路圖，再連實物圖；注意：連接實物圖時一般先從電源正極出發，順著電流的流向，先串后并，先簡單后復雜，且導線不能交叉。
例5.（2022·重慶A）如圖所示為一種新型“水溫感應龍頭”。自帶水流發電電源。當水流溫度低于40℃。感應開關S1閉合，只有綠燈照亮水流；當水溫達40℃及以上，感應開關S2閉合，只有紅燈照亮水流，以警示用水人。下列電路設計能實現該功能的是（ ）。
A. B. C. D.
例6.（2022·江蘇揚州）醫院入口處的掃碼測溫系統工作時，掃碼為綠碼，開關閉合；測溫正常，開關閉合。只有掃碼為綠碼且測溫正常，系統才會啟動電動機打開閘門放行。下列電路設計符合要求的是（ ）。
A. B. C. D.
例7.（2022·湖南長沙 某電吹風有冷風、熱風兩擋，如果只發熱不吹風，會因溫度過高引發安全事故。以下設計的電吹風電路合理的是（ ）。
A. B. C. D.

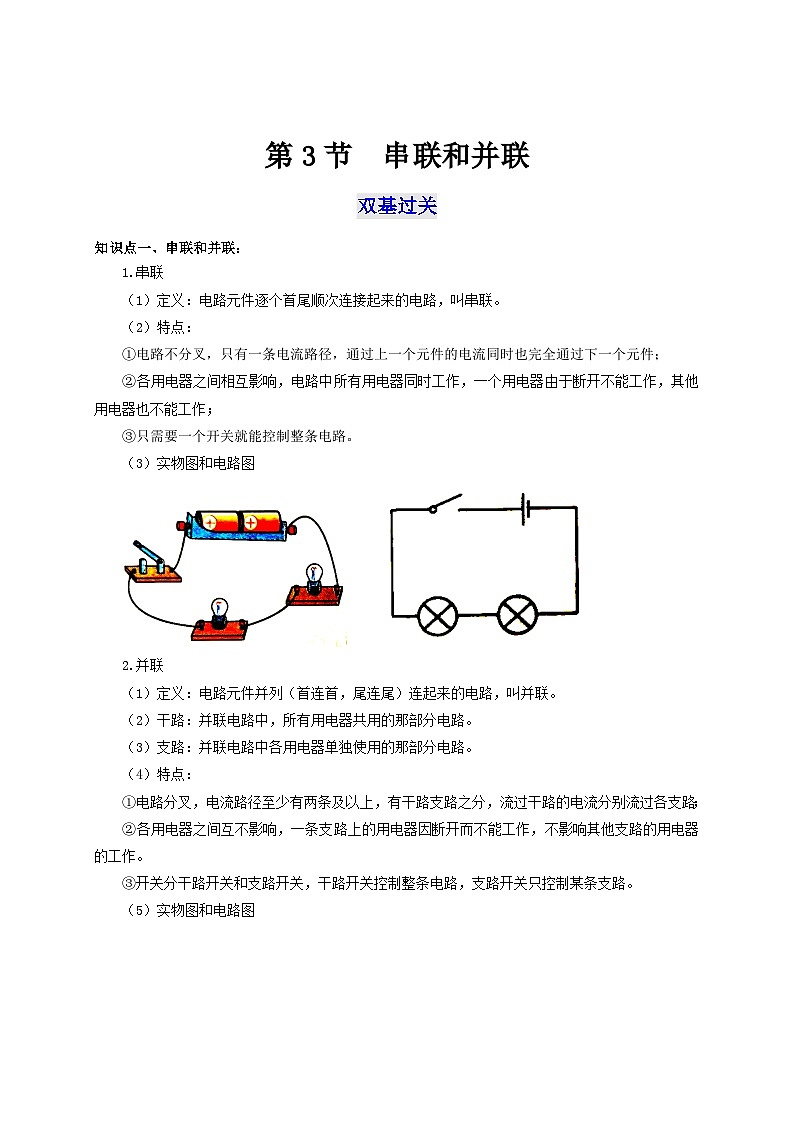

第3節 串聯和并聯
雙基過關
知識點一、串聯和并聯：
1.串聯
（1）定義：電路元件逐個首尾順次連接起來的電路，叫串聯。
（2）特點：
①電路不分叉，只有一條電流路徑，通過上一個元件的電流同時也完全通過下一個元件；
②各用電器之間相互影響，電路中所有用電器同時工作，一個用電器由于斷開不能工作，其他用電器也不能工作；
③只需要一個開關就能控制整條電路。
（3）實物圖和電路圖

2.并聯
（1）定義：電路元件并列（首連首，尾連尾）連起來的電路，叫并聯。
（2）干路：并聯電路中，所有用電器共用的那部分電路。
（3）支路：并聯電路中各用電器單獨使用的那部分電路。
（4）特點：
①電路分叉，電流路徑至少有兩條及以上，有干路支路之分，流過干路的電流分別流過各支路；
②各用電器之間互不影響，一條支路上的用電器因斷開而不能工作，不影響其他支路的用電器的工作。
③開關分干路開關和支路開關，干路開關控制整條電路，支路開關只控制某條支路。
（5）實物圖和電路圖

基礎自測：
1．下列電路中兩個燈泡都能夠獨立工作的是（ ）

A B C D
【答案】B
【解析】（1）開關能同時控制兩盞燈，電路可以是串聯，也可以是并聯，但是并聯時開關必須接在干路上。 （2）串聯電路中，電流只有一條路徑，各元件相互影響，不能獨立工作；并聯電路中，電流有多條路徑，各元件互不影響，能夠獨立工作。
A、當兩開關同時閉合，兩個燈泡同時工作；只閉合S，上面燈泡單獨工作，但下面的燈泡不能單獨工作，故A不符合題意；
B、當三開關同時閉合，兩個燈泡同時工作；只閉合S和S1，上面燈泡單獨工作；只閉合S和S2，下面燈泡單獨工作，故B符合題意；
C、閉合開關S，兩個燈泡同時工作，但不能讓兩個燈泡單獨工作，故C不符合題意；
D、當兩開關同時閉合，兩個燈泡同時工作；只閉合S，下面燈泡單獨工作，但上面的燈泡不能單獨工作，故D不符合題意。
2．下列操作能使圖中的小燈泡L1和L2組成串聯電路的是（ ）
S1
S2
S3
L1
L2
A．閉合開關S1、S2和S3B．只閉合開關S1和S2
C．只閉合開關S2和S3D．只閉合開關S3
【答案】D
【解析】
要使燈泡L1和L2組成串聯電路，應將燈L1和L2首尾相連接到電源兩端，則由圖可知只要閉合S3，斷開S1、S2，故D 符合題意；
若閉合開關S1、S2和S3，電流不經過用電器直接從電源的正極流入電源負極，從而形成電源短路，故A不符合題意；
若只閉合開關S1和S2，燈泡L1和L2組成并聯電路，故B不符合題意；
若只閉合開關S2和S3，燈L2短路，電流不經過燈L2，只有燈L1連入電路，則燈L1發光，故C不符合題意。
3．在參觀人民檢察院未成年人法治教育基地時，小明發現，在一處地面上有“沉迷網絡”“交友不慎”兩個圓形模塊。用腳踩其中任何一個模塊，與模塊連接的電視上就會播放相應的教育短片。下列有關分析正確的是（ ）
A．兩個模塊相當于開關，彼此串聯
B．兩個模塊相當于開關，彼此并聯
C．兩個模塊相當于電源，彼此并聯
D．兩個模塊相當于電源，彼此串聯
【答案】B
【解析】根據并聯電路的各用電器可以獨立工作，互不影響的特點進行分析。
由題知，腳踩其中任何一個模塊，與模塊連接的電視上就會播放相應的教育短片，其中兩個模塊相當于兩個開關，與模塊相連的電視能夠獨立工作，所以兩個模塊是并聯的，故B正確。
4.如圖所示，開關S閉合時，燈泡L1與燈泡L2組成并聯電路的是（ ）
A. B.
C. D.
【答案】C
【解析】
【詳解】A．圖中電流只有一條路徑，依次經過這兩個燈，因此兩個燈泡串聯電路，故A不符合題意；
B．圖中開關斷開時，兩燈組成串聯電路，開關閉合時，燈L2被短路，故B不符合題意；
C．圖中開關閉合時，電流有兩條路徑，分別經過這兩個燈，是并聯電路，故C符合題意；
D．圖中開關閉合時，燈泡L2被短路，只有L1的簡單電路，故D不符合題意．
故選C．
知識點二、連接串聯電路和并聯電路
1.連接串聯電路的方法
（1）按照電源正極到負極的順序，將電路中的各元件逐個順次的連接起來，中間不分支；
（2）開關的控制作用：控制電路上的所有用電器；開關位置改變，其控制作用不變。
2.連接并聯電路的方法：
（1）方法（一）：“先干后支”法。即先將一個用電器（包括單獨控制該用電器的開關）與電源的正極和負極連接起來，再找出兩個分支點所在的位置，將并聯的其他用電器（含控制它的開關）接在兩個分支點之間。
（2）方法（二）：“先支后干”法。先將兩個或幾個用電器的兩端相連（如用電器有開關控制，則將開關與用電器作為整體來看），再將兩端相連的支點分別與電源的正極和負極相連。
（3）開關的控制作用：干路上的開關控制整條電路，各支路開關只控制所在支路。
基礎自測
5.圖所示是一個簡化了的玩具警車電路圖?若只讓電動機M工作，應（ ）
A. 只閉合S1B. 只閉合S2C. S1?S2都閉合D. S1?S2都斷開
【答案】A
【解析】
【詳解】由電路圖知，若只讓電動機工作，則需閉合開關，斷開開關。
故選A。
6.現代社會倡導文明出行，經過交通路口要遵守，“紅燈停，綠燈行，黃燈等”的規則，某學習小組的4名同學觀察十字路口的交通信號燈后，發現紅燈，綠燈，黃燈可以獨立工作，他們分別設計了如圖所示的電路圖，其中正確的是
A. B.
C. D.
【答案】A
【解析】
【分析】
根據“要求紅、綠、黃燈可獨立發光”可知三燈泡的連接方式，然后得出答案．
【詳解】由并聯電路中各支路獨立工作、互不影響可知，要使紅、綠、黃燈可獨立發光，應采用三燈泡并聯的連接方式，其三燈泡各有一個開關控制，選項中A正確，BCD錯誤．
故選A．
7.下列圖中，是電冰箱內的照明燈，M是壓縮機，能正確表示電冰箱簡化電路圖的是（ ）
A. B.
C. D.
【答案】A
【解析】
【詳解】照明燈和壓縮機都能獨立工作，且互不影響，所以照明燈和壓縮機是并聯，且都有各自的控制開關，結合各選項電路圖可知，只有A正確，BCD錯誤。
故選A。
8．請用筆畫線代替導線，在圖中將兩個燈泡、開關連成串聯電路。
【答案】
【解析】
分析 由題干可知，開關控制整個電路，兩燈泡串聯，根據電流流向法，從電源的正極依次連接各開關S、兩個燈泡最后回到負極即可．
解答 解：圖中已經連接了部分電路，然后將開關左端接線柱與右側燈泡右端接線柱相連，將左側燈泡右端接線柱與右側燈泡左端接線柱相連，如下所示：
【點評】 本題考查了根據電路圖連接實物圖的方法，一般都是采用電流流向法，先串后并的原則進行連接．
知識點三、生活中的串、并聯電路
1.生活中的串聯電路：裝飾店鋪、節日用的小彩燈等。
2.生活中的并聯電路：街上的路燈、家用電器、教室里的燈等。
基礎自測
9．現在許多賓館都利用房卡取電，如圖所示。只有把房卡插入槽中，房間內的用電器才能使用。房卡的作用相當于家庭電路中的 ，房間里各用電器之間是 聯的。
【答案】總開關（開關）；并
【解析】（1）房卡可以控制用電器的工作，不插入插槽中，所有房間內的用電器都不工作，所以房卡相當家庭電路干路上的總開關（開關）；
（2）房間里各用電器之間工作情況是互不影響，所以各用電器之間是并聯。
10．如圖所示為正在工作的電熱蚊香器。蚊香器工作時將電能轉化為 ，工作一段時間后我們會聞到香味，這是一種 現象。三個插座間的連接方式屬于 （填“串聯”或“并聯”）。
【答案】內能；擴散；并聯
【解析】電熱蚊香器工作時是將電能轉化為內能；
在房間里我們會聞到香味，是分子運動的結果，屬于擴散現象；
插座是為經常更換位置的用電器供電的，各用電器工作時互不影響，所以各插座間需要并聯。
11．如圖是我國研制的096戰略核潛艇。該艇浸沒時排開水的質量為16000噸，最大下潛深度可達600米，位居世界第一。當096艇懸浮待命時，受到的浮力為 N，600米深度海水的壓強為 Pa．為保證戰略核武庫的安全，發射裝置需要艇長、副艇長和武器操控官都按下各自的開關才能開啟，這三個開關之間應該是 （填“串聯”或“并聯”）的。（不考慮海水密度的變化，ρ海水取10×103kg/m3，g取10N/kg）
【答案】1.6×108；6×106；串聯
【解析】（1）滿載排水量16000t，即m排＝16000t＝1.6×107kg；
當096艇懸浮待命時，根據阿基米德原理可得受到的浮力：
F?。紾排＝m排g＝1.6×107kg×10N/kg＝1.6×108N。
（2）600米深度海水的壓強：
p＝ρgh＝1.0×103kg/m3×10N/kg×600m＝6×106Pa；
（3）由于艇長、副艇長和武器操控官都按下各自的開關才能開啟發射裝置，說明艇長、副艇長和武器操控官的開關都閉合時，才能開啟發射裝置，所以它們是串聯連接的。
考點突破
考點1.串、并聯電路
方法：判斷電路連接方式的思路
從電源的正極出發，沿電流的路徑“走”上一圈，回到電源的負極：（1）路徑?jīng)]有“分岔”，電路為串聯電路；（2）電路有“分岔”，電路為并聯電路。
例1.（2022·江蘇連云港）如圖所示，燈泡、串聯的電路是（ ）。
A. B. C. D.
【答案】B。
【解析】ACD．閉合開關后，兩燈的兩端分別連在一起，然后接到電路中，兩燈并聯，故ACD不符合題意；
B．閉合開關后，兩燈依次相連，然后接到電路中，兩燈串聯，故B符合題意。故選B。
例2.（2022·棗莊）疫情期間，各個單位都加強了門衛保安工作?凡是內部車輛均可通過感應，自動打開門禁系統進入；外來車輛，司機需要經過測溫?核查?登記后，由保安人員手動控制，開門進人由此可知，該門禁系統的控制電路可能是
A. B. C. D.
【答案】A
【解析】
【詳解】小區內部車輛門禁系統可以自動識別將門打開，外部車輛需要門衛人員按動按鈕才能將門打開，若將門禁系統看做一個自動開關，按鈕看做一個手動開關，則兩個開關單獨都能打開大門，即兩開關并聯后再與電動機串聯，只有A正確。故選A。
例3.（2022·四川成都） 實驗小組的同學連接了四個電路（如圖）來探究開關的控制作用，下列判斷正確的是（ ）。
A. 甲電路中，開關S只控制L1B. 乙電路中，閉合開關S，兩燈都亮
C. 丙電路中，閉合開關S，L1亮，L2不亮D. 丁電路中，斷開開關S，L1不亮，L2亮
【答案】D。
【解析】A．由圖可知，此時兩燈串聯，故開關S可以同時控制L1和L2，故A錯誤；
B．由圖可知，閉合開關后，燈泡L1將被短路，不會發光，故B錯誤；
C．由圖可知，閉合開關后，電流從電源的正極直接流回電源的負極，兩燈均被短路，均不亮，故C錯誤；
D．由圖可知，斷開開關S后，此時只有L2接入電路，故L1不亮，L2亮，故D正確。故選D。
考點2.生活中的串、并聯電路
方法：生活中的絕大多數電路為并聯電路，只有少量裝飾用的彩燈為串聯電路。
例4.（2022·恩施）小明斷開客廳的燈后，到書房去閉合書房的燈進行學習，這兩盞燈的連接方式（ ）
A. 一定并聯B. 一定串聯
C. 可能串聯D. 無法判斷
【答案】A
【解析】
【詳解】串聯開關控制整個電路，而并聯開關只控制所在支路的電路。小明斷開客廳的燈后，到書房去閉合書房的燈進行學習，證明兩個開關各控制各自支路的線路，才能相互不影響，故A符合題意。
故選A。
考點3.串、并聯電路的設計
方法：（1）解決設計電路問題最高效的方法
明確電路設計的要求：
①開關的連接方式：弄清開關所在的電路是串聯，還是并聯；弄清開關是控制干路還是支路；
②用電器的連接方式：用電器不同時工作，一般為并聯電路；用電器同時工作，可能為串聯電路，也可能是并聯電路。
根據要求畫出電路圖，并驗證電路圖是否正確。
（2）按實際需求設計電路的基本思路
①明條件：明確題目中的已知條件，分析開關、用電器在電路中的關系；
②明電路：根據條件明確電路的性質，即各電學元件串、并聯關系；
③連電路：相對復雜的電路一般先畫電路圖，再連實物圖；注意：連接實物圖時一般先從電源正極出發，順著電流的流向，先串后并，先簡單后復雜，且導線不能交叉。
例5.（2022·重慶A）如圖所示為一種新型“水溫感應龍頭”。自帶水流發電電源。當水流溫度低于40℃。感應開關S1閉合，只有綠燈照亮水流；當水溫達40℃及以上，感應開關S2閉合，只有紅燈照亮水流，以警示用水人。下列電路設計能實現該功能的是（ ）。
A. B. C. D.
【答案】B
【解析】感應開關S1閉合，只有綠燈照亮水流，說明開關S1與綠燈串聯；感應開關S2閉合，只有紅燈照亮水流，說明開關S2與紅燈串聯。且紅燈和綠燈工作時互不影響，則紅燈和綠燈并聯。符合以上要求的電路連接方式只有B圖，故B符合題意，ACD不符合題意。故選B。
例6.（2022·江蘇揚州）醫院入口處的掃碼測溫系統工作時，掃碼為綠碼，開關閉合；測溫正常，開關閉合。只有掃碼為綠碼且測溫正常，系統才會啟動電動機打開閘門放行。下列電路設計符合要求的是（ ）。
A. B. C. D.
【答案】D。
【解析】A．只要掃碼為綠碼，開關閉合或者測溫正常，開關閉合，電動機就會工作，故A不符合題意；
B．若測溫正常，開關閉合，電動機就工作，故B不符合題意；
C．若掃碼為綠碼，開關閉合，電功機就工作了，故C不符合題意；
D．只有掃碼為綠碼，開關閉合，且測溫正常，開關閉合，電動機才會工作，故D符合題意。故選D。
例7.（2022·湖南長沙 某電吹風有冷風、熱風兩擋，如果只發熱不吹風，會因溫度過高引發安全事故。以下設計的電吹風電路合理的是（ ）。
A. B. C. D.
【答案】D。
【解析】A．若開關閉合，只有熱風，故A不符合題意；
B．若開關閉合，電動機和加熱電阻一起工作，只有熱風，故B不符合題意；
C．若開關不閉合，只加熱，不吹風，會因溫度過高引發安全事故，故C符合題意；
D．若開關S閉合，只吹冷風，再閉合S1，則吹熱風，故D符合題意。故選D。
