初中物理3.3 平面鏡成像特點示范課課件ppt

這是一份初中物理3.3 平面鏡成像特點示范課課件ppt，共21頁。PPT課件主要包含了平面鏡成像特點，復習導入，平面鏡成像原理，光的反射，學習目標，球面鏡，凸面鏡，凸面鏡的應用，汽車上的觀后鏡，拐彎處的反光鏡等內容，歡迎下載使用。

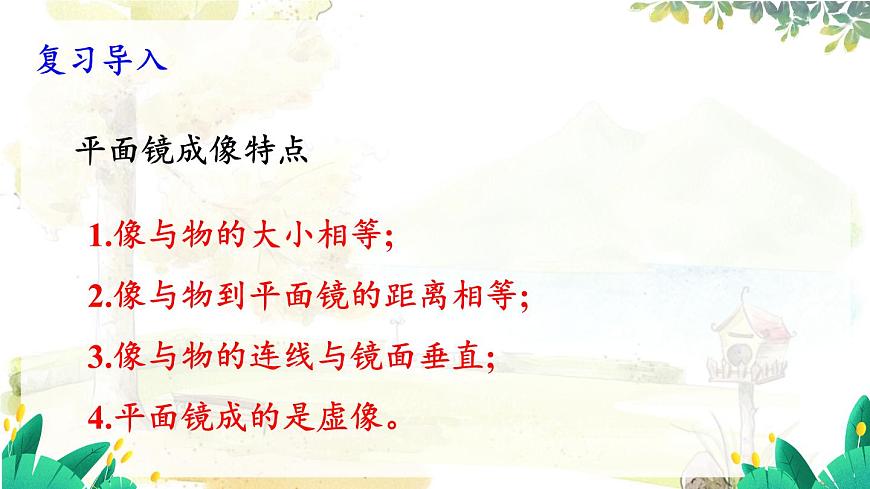

1.像與物的大小相等;2.像與物到平面鏡的距離相等;3.像與物的連線與鏡面垂直;4.平面鏡成的是虛像。

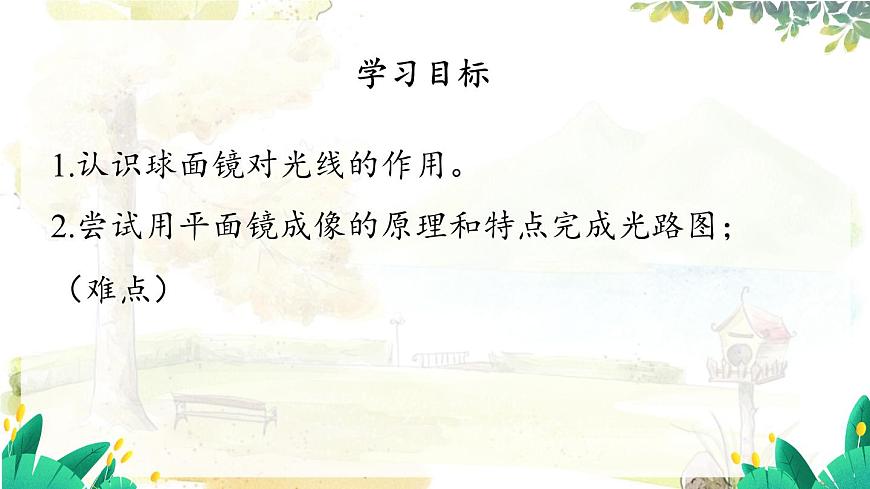

1.認識球面鏡對光線的作用。2.嘗試用平面鏡成像的原理和特點完成光路圖；（難點）

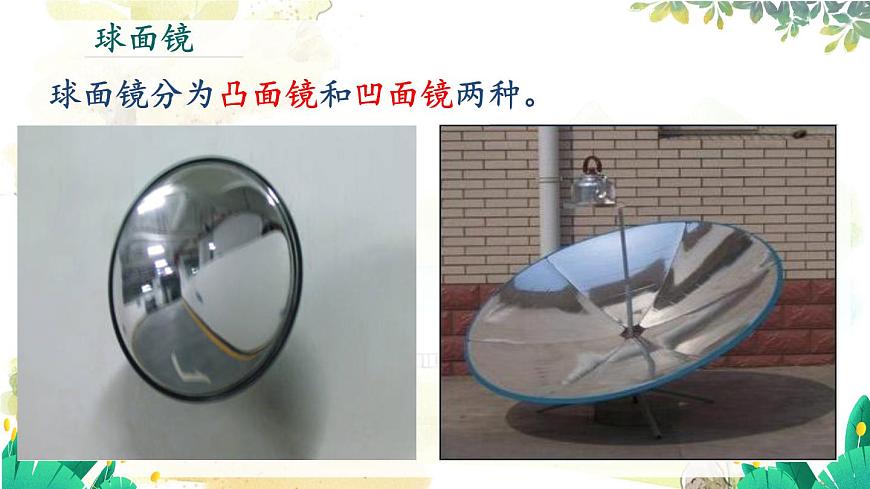

球面鏡分為凸面鏡和凹面鏡兩種。

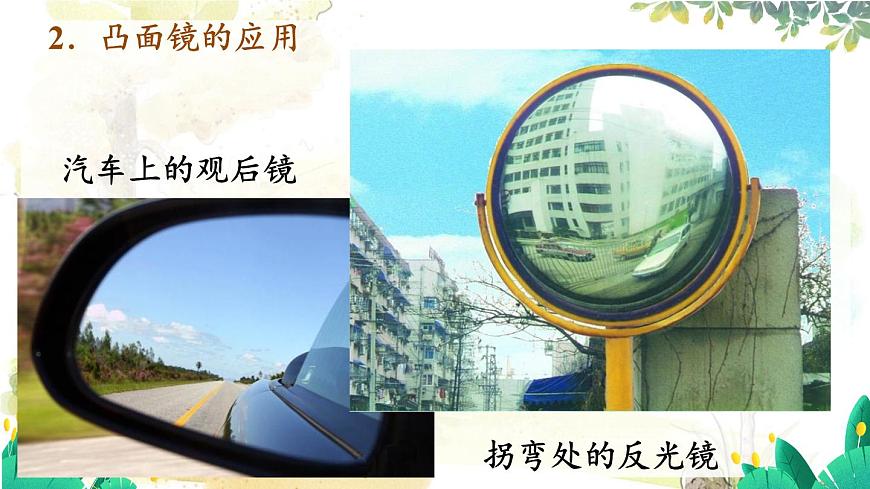

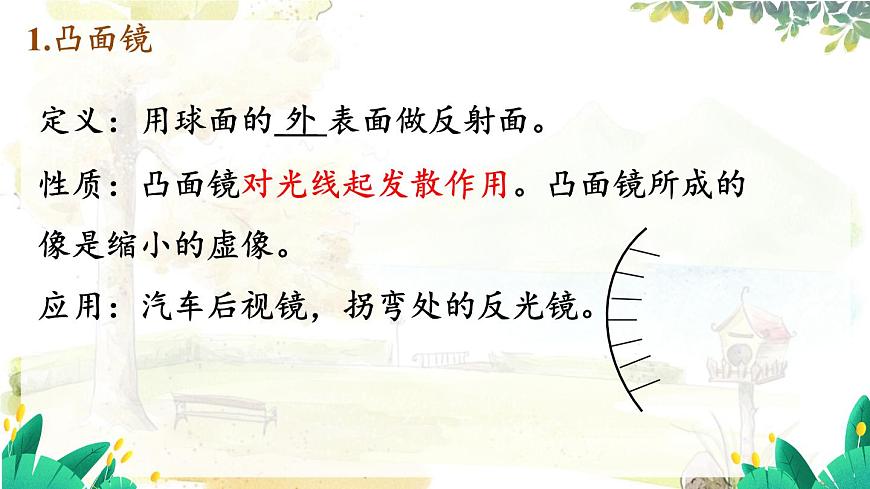

定義：用球面的 外 表面做反射面。性質：凸面鏡對光線起發散作用。凸面鏡所成的像是縮小的虛像。應用：汽車后視鏡，拐彎處的反光鏡。

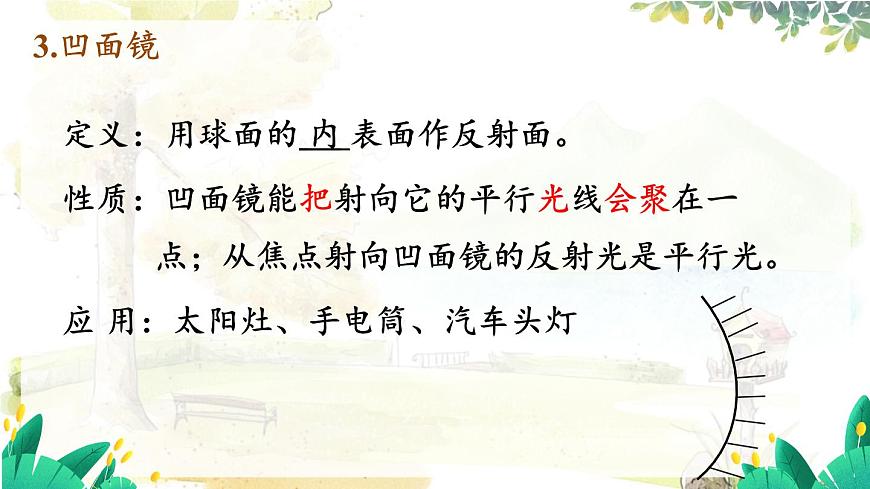

定義：用球面的 內 表面作反射面。性質：凹面鏡能把射向它的平行光線會聚在一 點；從焦點射向凹面鏡的反射光是平行光。應 用：太陽灶、手電筒、汽車頭燈
凹面鏡式太陽能發電系統
根據從焦點射向凹面鏡的光線，反射后成平行光的性質，手電筒、汽車頭燈、軍事上的探照燈等用凹鏡作反射面，其作用就是使放在焦點附近的燈泡發出的光向同一方向近似平行地射出，使光束集中，亮度大，照射的距離遠。
凸面鏡與凹面鏡組合使用可以做成哈哈鏡。
1.走進商場，你會看到平面鏡制成的貨柜上琳瑯滿目，那么用平面鏡做裝飾的主要原因是（ ）A．美觀 B．廉價 C．清潔 D．增加顧客視覺上的商品數量2. 小轎車前的擋風玻璃不豎直安裝的主要原因是（ ） A．避免噪聲 B．避免平面鏡成像造成開車障礙 C．防止擋風玻璃震碎 D．為了美觀
例1：如圖，太陽光與水平面成400角，要利用平面鏡使太陽光沿豎直方向照亮井底，請作圖確定鏡子位置。求出鏡面與水平面所成的角度。
1.過O點作OQ垂直AO.
2.作∠POQ平分線NO.
3.過O作MN垂直NO，畫直角。
4.求出∠AOM＝65°

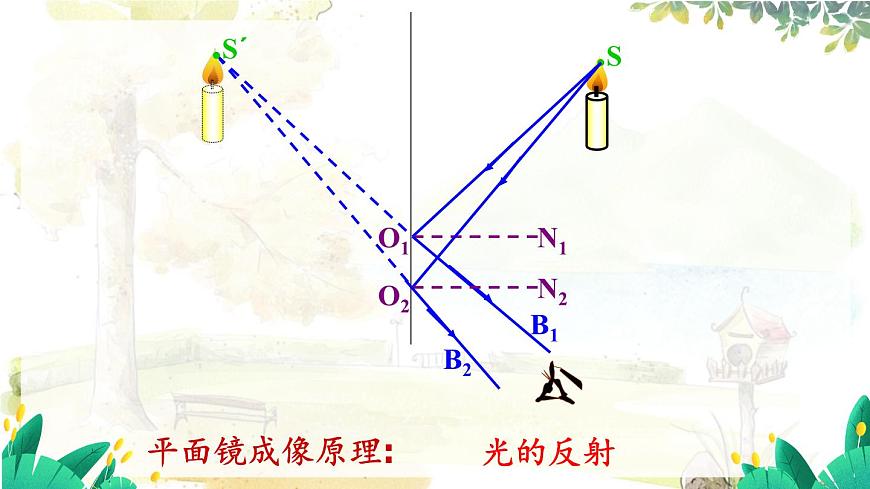

利用平面鏡成像原理作圖
例2：某發光點S發出的兩條光線經平面鏡反射后分別沿O1A和O2B方向射出，根據平面鏡成像規律，在圖中畫出發光點S的位置 。
1.將AO1和BO2延長交于S1.
2.過S1作鏡子垂線，取相等　距離找到S.
3.再連接SO1和SO2,標上箭頭。
例3:如圖，MN表示平面鏡，AB表示鏡前的物體，根據平面鏡成像的特點作圖。
1.過A點作MN的垂線畫直角。
2.取相等的距離找像點A1。
3.過B點作MN的垂線畫直角。
4.取相等的距離找像點B1。
5.用虛線鏈接A1B1并擦去多余的虛線。
3.確定平面鏡中像的位置
例4：如圖，B是一擋板S是一發光點，MN是一平面鏡，試作出S能照亮右側的區域。
1.作S像點S1畫直角。
2.連S1B并延長至P，找到O1。
4.連SA延長找到O2
5.連S1O2并延長至Q，　PQ為照亮區域。
1.如圖是一張?jiān)诤吪臄z的照片。因?yàn)楹届o，岸上雜物與湖中倒影在照片上十分相似。下列幾種方法哪一種不能用來正確區分真實景物與它在湖中的倒影，它是（ ）
A、倒影比真實景物暗一些B、倒影比真實景物的清晰度略差一些C、倒影中人物排列的左右位置與拍照時的真實位置正好相反D、倒影中人物的身高比真實人物略大一些
2.如圖所示，A'O'是AO在平面鏡中成的像。畫出平面鏡的位置來。
3.畫出下圖在平面鏡中的像。
4.在下圖中做出人看到球的光路圖。
