初中人教版（2024）第四章 光現象復習ppt課件

這是一份初中人教版（2024）第四章 光現象復習ppt課件，共29頁。PPT課件主要包含了核心知識梳理，重點實驗再現，同一平面，是否在同一平面內，讓光沿BO射入，玻璃板沒有與水，平桌面垂直放置，不點燃，便于確定像的位置，照亮木塊等內容，歡迎下載使用。

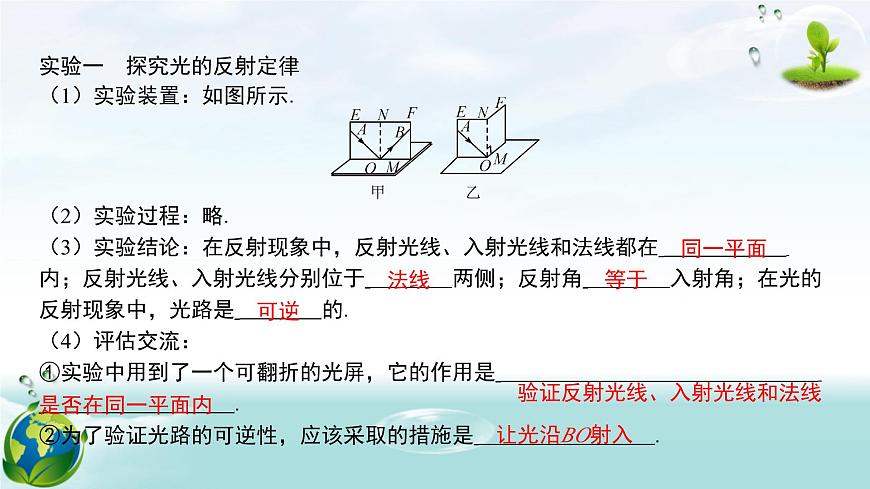

實驗一　探究光的反射定律（1）實驗裝置：如圖所示.
（2）實驗過程：略.（3）實驗結論：在反射現象中，反射光線、入射光線和法線都在 ? 內；反射光線、入射光線分別位于 兩側；反射角 入射角；在光的 反射現象中，光路是 的.（4）評估交流：①實驗中用到了一個可翻折的光屏，它的作用是 ? ?.②為了驗證光路的可逆性，應該采取的措施是 ?.
驗證反射光線、入射光線和法線

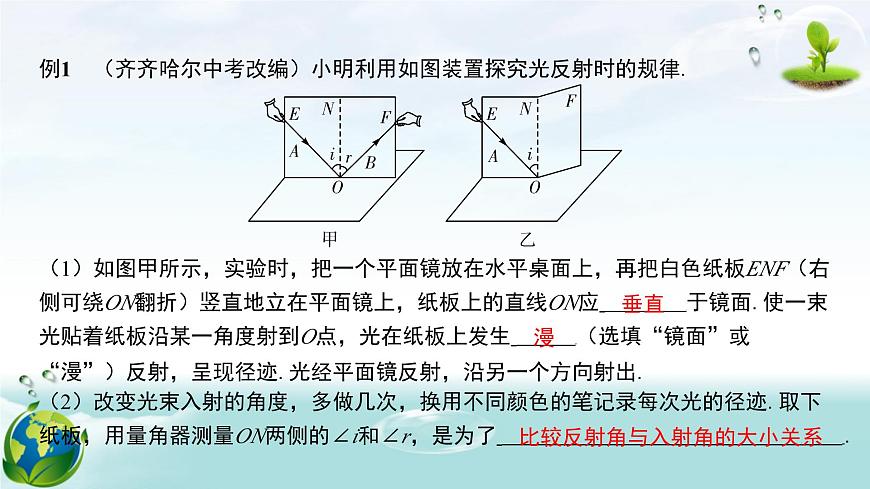

例1?。R齊哈爾中考改編）小明利用如圖裝置探究光反射時的規律.
（1）如圖甲所示，實驗時，把一個平面鏡放在水平桌面上，再把白色紙板ENF（右 側可繞ON翻折）豎直地立在平面鏡上，紙板上的直線ON應 于鏡面.使一束 光貼著紙板沿某一角度射到O點，光在紙板上發生 （選填“鏡面”或 “漫”）反射，呈現徑跡.光經平面鏡反射，沿另一個方向射出.
（2）改變光束入射的角度，多做幾次，換用不同顏色的筆記錄每次光的徑跡.取下 紙板，用量角器測量ON兩側的∠i和∠r，是為了 ? ?.
比較反射角與入射角的大小關系

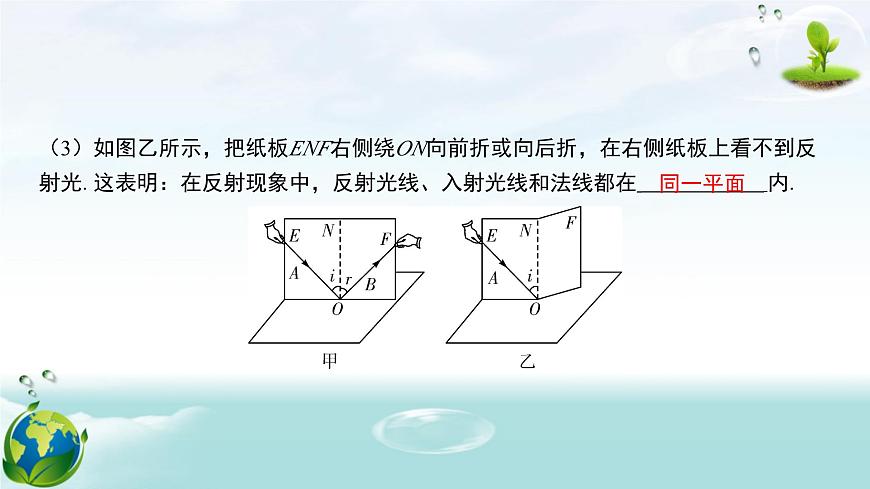

（3）如圖乙所示，把紙板ENF右側繞ON向前折或向后折，在右側紙板上看不到反 射光.這表明：在反射現象中，反射光線、入射光線和法線都在 內.
（4）【裝置創新】接下來老師進行了如下演示：先用加濕器使整個教室充滿霧 氣，將平面鏡放在一能轉動的水平圓臺上，在柱M上固定一紅色激光筆，使其發出 的光垂直射向平面鏡上的O點，其作用是為了顯示 的位置.然后打開固定在 柱N上的綠色激光筆，使綠色激光射向O點，出現了如圖丙所示的情景.老師水平方 向緩緩轉動圓臺，當 ? ，可判斷反射光線、入射光線和法線位于同一平面內.
從側面觀察到入射綠光、入射紅光和反射綠光看起來重合
實驗二　探究平面鏡成像的特點（1）實驗裝置：（2）實驗過程：略.（3）實驗結論：平面鏡所成的像是 像，像與物體大小 ，像到平面 鏡的距離 物體到平面鏡的距離，像與物體的連線與平面鏡 ?.
（4）評估交流：①無論怎樣移動蠟燭B，都不能與蠟燭A的像完全重合，原因是 ? ?.②蠟燭B應 （選填“點燃”或“不點燃”）.
玻璃板沒有與水
例2?。ㄩL春中考改編）在“探究平面鏡成像的特點”實驗中：（1）用玻璃板代替平面鏡的目的是 ?.（2）將白紙鋪在水平桌面上，再將玻璃板 放在白紙上，把點燃的蠟燭A放 在玻璃板前面，如圖1所示.將未點燃的蠟燭B在玻璃板后面移動，直到跟蠟燭A的像 完全重合，說明平面鏡所成的像與物體大小 ?.（3）將光屏放在蠟燭A的像的位置，直接觀察光屏，光屏上沒有呈現蠟燭A的像， 說明平面鏡所成的像是 ?.
（4）【器材改進】小明發現上述實驗中難于準確測量像和物到玻璃板的距離，且 未用大小不同的物體進行多次實驗，就得出了像與物大小的關系，于是他換用一些 完全相同的木塊進行實驗.①如圖2甲所示，將一組木塊置于玻璃板前，改變該組木塊的位置，進行三次實 驗，用筆在白紙上標記出每次像和物的位置，如圖2乙所示.根據對應頂點就能準確 測出相應的距離，再將白紙沿 （選填“EF”或“GH”）對折，若像和物 的對應頂點都 ，則證明平面鏡所成的像和物具有對稱性.
②如圖3所示，用疊加的方法改變物的大小進行實驗，記錄數據如下表.分析可知平 面鏡所成的像與物的大小 ?.
③某小組在較暗的環境中實驗時，發現木塊的像較暗、不易辨識，聯系日常照鏡子 的經驗，解決方法是 （選填“照亮木塊的像”或“照亮木塊”）.
?　考點1　光現象的辨析1. （重慶中考）如圖所示的光現象中，由于光的反射形成的是（　A　）
2. （遼寧中考）中華文化源遠流長，下列詩詞涉及的光學知識，對其解釋正確的是 （　D?。?br/>3. （煙臺中考）“讓我們蕩起雙槳，小船兒推開波浪，海面倒映著美麗的白塔，四 周環繞著綠樹紅墻……紅領巾迎著太陽，陽光灑在海面上，水中魚兒望著我們，悄 悄地聽我們愉快歌唱.”這是一首耳熟能詳?shù)母枨?，其中，看到“倒映的白塔”? 于光的 現象；墻是“紅色的”，是因?yàn)閴Ρ谀軌? （選填“反射” 或“吸收”）紅色光；水中魚兒看到的“我們”是 （選填“實像”或“虛 像”）.
4. （黃岡中考）2023年5月13日，我省多個地區的人們看到太陽的周圍出現一 個彩色的光圈，如圖.這是一種罕見的天象——日暈，它是光透過高空云層中 的冰晶 形成的，這種現象說明太陽光 （選填“是”或“不 是”）單色光.
?　考點2　平面鏡成像
5. 如圖所示是春秋戰國時期盛水的容器——“鑒”，我國古代將鏡子稱作“鑒”就 是由于“鑒”中盛水可用來照面.若你正對著“鑒”中平靜的水面，就會看到自己 在水中的像.下列有關說法正確的是（　A?。?br/>6. （武漢中考）一塊儀容鏡如圖甲所示，放在某學校走廊的AB處，儀容鏡靠墻而 立，鏡面與墻壁平行，在另一面墻壁上的O處懸掛一電鈴，如圖乙所示.為了總能看 到電鈴?fù)ㄟ^儀容鏡所成的像O'，小強同學沿著走廊的ae直線走動，若將人和電鈴各 自看作一個點，則小強同學所在的區間是（　B?。?br/>7. （青海中考）中華民族成就了諸多發明創造，為人類文明做出了巨大貢獻.如圖 所示，“陽燧”是我國光學史上的一項重要發明，其作用相當于凹面鏡，可以用來 點火，俗稱古代“打火機”.由此可知“陽燧”對光有 （選填“發散”或 “會聚”）作用.請你列舉出生活中應用凹面鏡的一個例子 （合理即可）.
8. 如圖所示，豎直放置的平面鏡能繞水平軸MN轉動，小明站在平面鏡正前方，他 在鏡中成的是 （選填“實”或“虛”）像；小明垂直鏡面移動8 cm，他與像 的距離改變 cm；為了讓他站著就能看到鏡中腳的像，可以讓平面鏡繞軸 沿 時針方向轉動.
?　考點3　光現象作圖9. 如圖所示，激光筆從A點發出激光，在平面鏡上留下一個紅色亮點O，請畫出激 光入射到鏡面和離開鏡面后的徑跡.
10. （遵義中考）某同學用激光筆照射玻璃磚探究光學規律時，觀察到光在玻璃磚 中的傳播路徑，如圖所示.請畫出入射光線AO的反射光線和折射光線的大致位置.
?　考點4　探究光的反射定律11. （自貢中考）在“探究光的反射定律”的實驗中，如圖所示，水平放置平面 鏡，白色紙板豎直立在平面鏡上，紙板由E、F兩部分組成，可以繞ON翻折.
（1）實驗時，把紙板ENF垂直放在平面鏡上，入射光線AO的法線是 ，光 線AO的入射角大小是 度.（2）為了探究反射角與入射角大小的關系，應進行的操作是 ? ?.
改變?nèi)肷浣堑拇笮?
（3）將一束光貼著紙板E沿AO射到鏡面上O點，紙板F上會顯示出反射光束OB，接 著將紙板F繞ON向后翻折，則紙板F上 （選填“能”或“不能”）顯示 出反射光束，由此說明反射光線、入射光線與法線在 （選填“同一 平面”或“不同平面”）內.（4）若讓另一束光沿BO方向射向平面鏡，反射光將沿OA方向射出.該實驗現象說 明 ?.
在光的反射現象中，光路可逆　
?　考點5　探究平面鏡成像的特點12. （青島中考）五代時期名士譚峭所著《化書》中，記載了照鏡子時“影與形無 異”的現象.關于平面鏡成像的特點，小明用圖甲所示裝置進行了探究.
（1）把一支點燃的蠟燭A放在玻璃板前面，再拿一支外形相同但不點燃的蠟燭B在 玻璃板后面移動，直到看上去跟蠟燭A的像完全重合，說明平面鏡所成的像與物體 大小 ，證實了“影與形無異”.
（2）改變蠟燭A的位置，進行三次實驗.用直線將物和像的位置連接起來，如 圖乙所示，發現物和像的連線與鏡面 ，用刻度尺測得像和物到鏡面的 距離相等.
（3）綜上可得，平面鏡所成的像與物體關于鏡面 ?.（4）蠟燭A的像，是它發出的光經玻璃板反射而形成的 像.若在玻璃板后 放置一塊木板，蠟燭A （選填“仍能”或“不能”）通過玻璃板成像.
