陜西省2024年物理中考熱點備考重難專題：動態電路分析（課件）

這是一份陜西省2024年物理中考熱點備考重難專題：動態電路分析（課件），共24頁。PPT課件主要包含了課件說明，動態電路分析，典例精講，實戰演練，要點回顧，去電源法，電壓表測L2兩端電壓，電路或R1和R2，U2＝U-U1，R2↓→I等內容，歡迎下載使用。

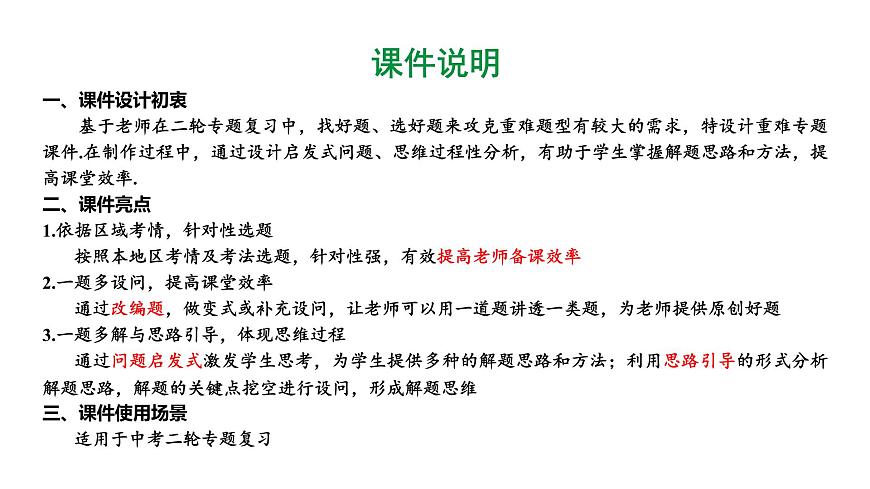

一、課件設計初衷 基于老師在二輪專題復習中，找好題、選好題來攻克重難題型有較大的需求，特設計重難專題課件.在制作過程中，通過設計啟發式問題、思維過程性分析，有助于學生掌握解題思路和方法，提高課堂效率.二、課件亮點1.依據區域考情，針對性選題 按照本地區考情及考法選題，針對性強，有效提高老師備課效率2.一題多設問，提高課堂效率 通過改編題，做變式或補充設問，讓老師可以用一道題講透一類題，為老師提供原創好題3.一題多解與思路引導，體現思維過程 通過問題啟發式激發學生思考，為學生提供多種的解題思路和方法；利用思路引導的形式分析解題思路，解題的關鍵點挖空進行設問，形成解題思維三、課件使用場景 適用于中考二輪專題復習

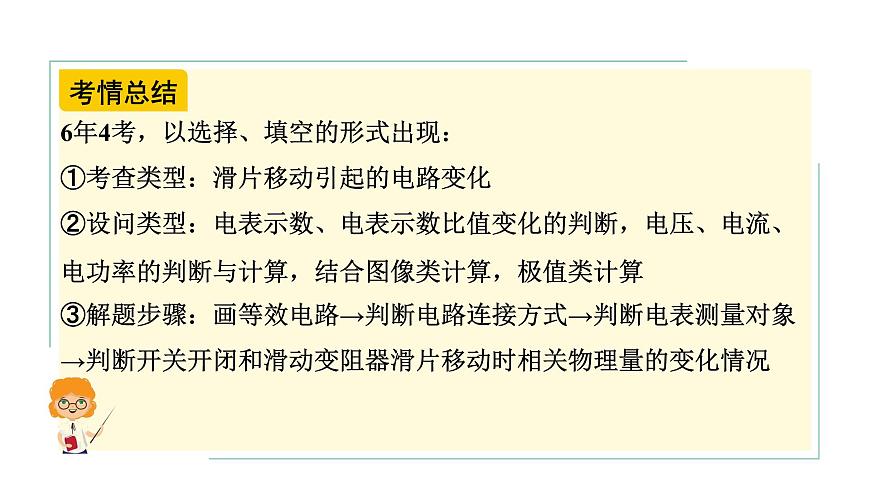

6年4考，以選擇、填空的形式出現：①考查類型：滑片移動引起的電路變化②設問類型：電表示數、電表示數比值變化的判斷，電壓、電流、電功率的判斷與計算，結合圖像類計算，極值類計算③解題步驟：畫等效電路→判斷電路連接方式→判斷電表測量對象→判斷開關開閉和滑動變阻器滑片移動時相關物理量的變化情況

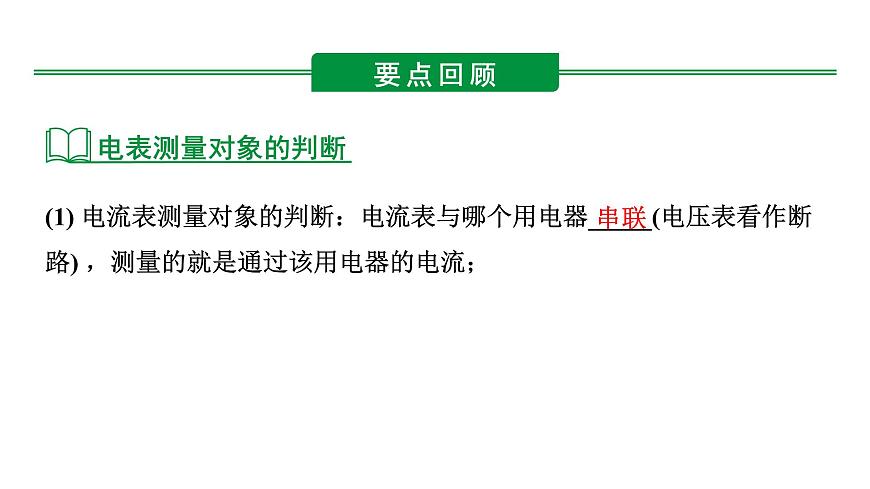

(1) 電流表測量對象的判斷：電流表與哪個用電器_____(電壓表看作斷路) ，測量的就是通過該用電器的電流；

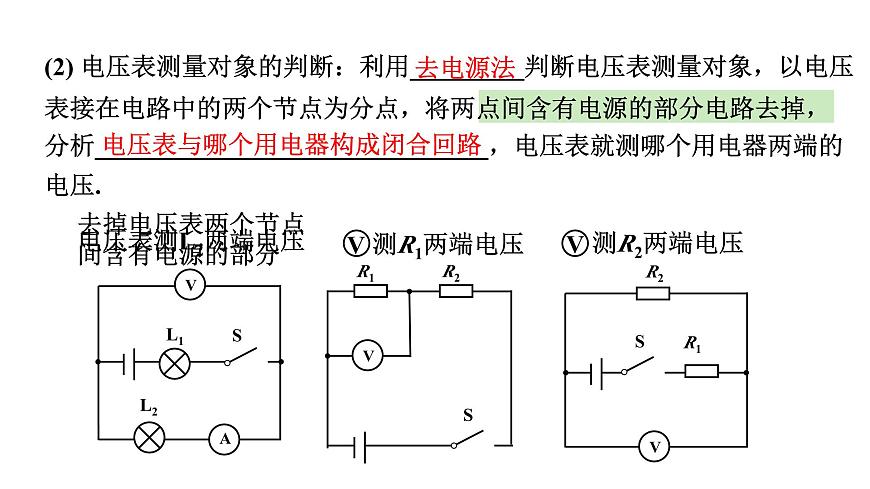

(2) 電壓表測量對象的判斷：利用_________判斷電壓表測量對象，以電壓表接在電路中的兩個節點為分點，將兩點間含有電源的部分電路去掉，分析_______________________________，電壓表就測哪個用電器兩端的電壓.
電壓表與哪個用電器構成閉合回路
去掉電壓表兩個節點間含有電源的部分
滑動變阻器滑片移動引起的動態電路分析

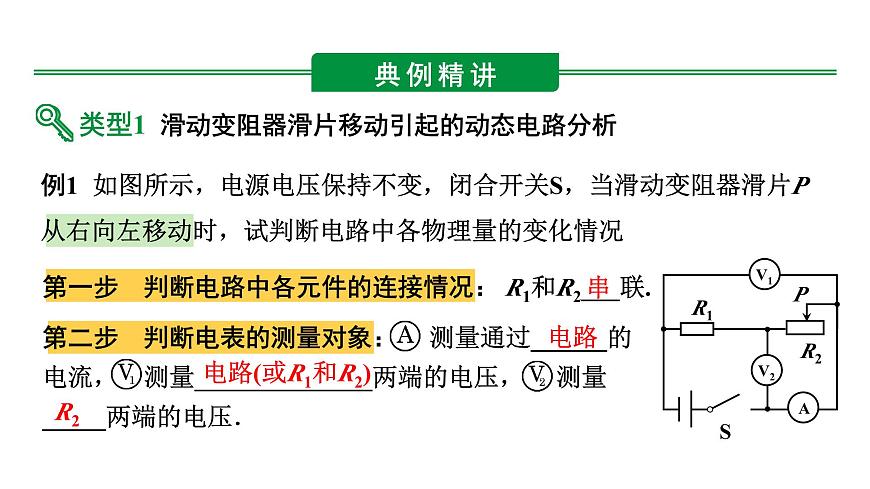

例1 如圖所示，電源電壓保持不變，閉合開關S，當滑動變阻器滑片P從右向左移動時，試判斷電路中各物理量的變化情況
第一步 判斷電路中各元件的連接情況： R1和R2___聯.
第二步 判斷電表的測量對象： 測量通過______的電流， 測量______________兩端的電壓， 測量_____兩端的電壓．

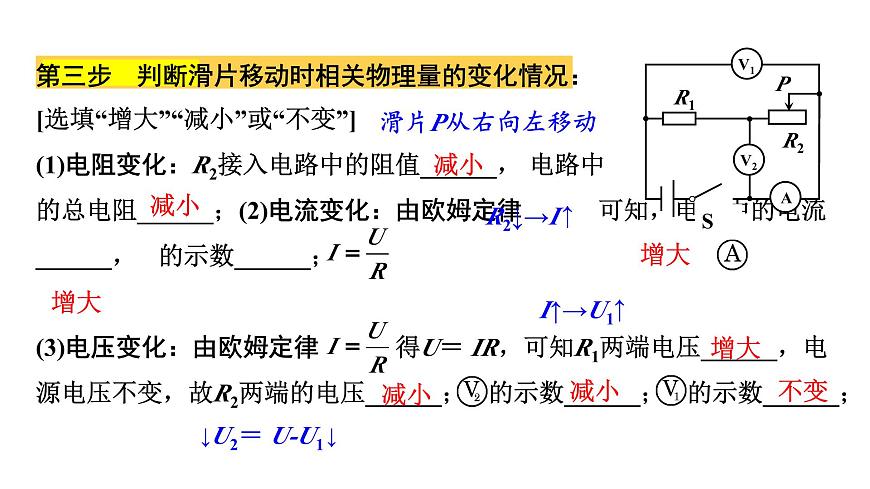

第三步 判斷滑片移動時相關物理量的變化情況：[選填“增大”“減小”或“不變”](1)電阻變化：R2接入電路中的阻值______， 電路中的總電阻______；(2)電流變化：由歐姆定律 可知，電路中的電流______， 的示數______；(3)電壓變化：由歐姆定律 得U＝ IR，可知R1兩端電壓______，電源電壓不變，故R2兩端的電壓______； 的示數______； 的示數______；
(4)電功率變化：由電功率的表達式為P ＝UI＝ 可知：R1消耗的電功率______，電路消耗的總功率______；(5) 與 示數的比值______． 與 示數的差值______. 示數變化量 ΔU1與 示數變化量 ΔU2 的關系是ΔU1______ΔU2 .(選填“>”“103℃，S手動斷開且無法自動閉合；t 80℃，S溫控自動斷開.
顯然在電飯鍋在達到85℃時不會停止加熱，所以S手動與S溫控分別單獨可以控制電飯鍋，嘗試畫出電路圖
t103℃，S手動與S溫控都斷開，電熱絲不工作；當t
