人教版八年級上冊第3節 凸透鏡成像的規律習題

這是一份人教版八年級上冊第3節 凸透鏡成像的規律習題，共23頁。試卷主要包含了實驗，凸透鏡成像的規律及應用等內容，歡迎下載使用。

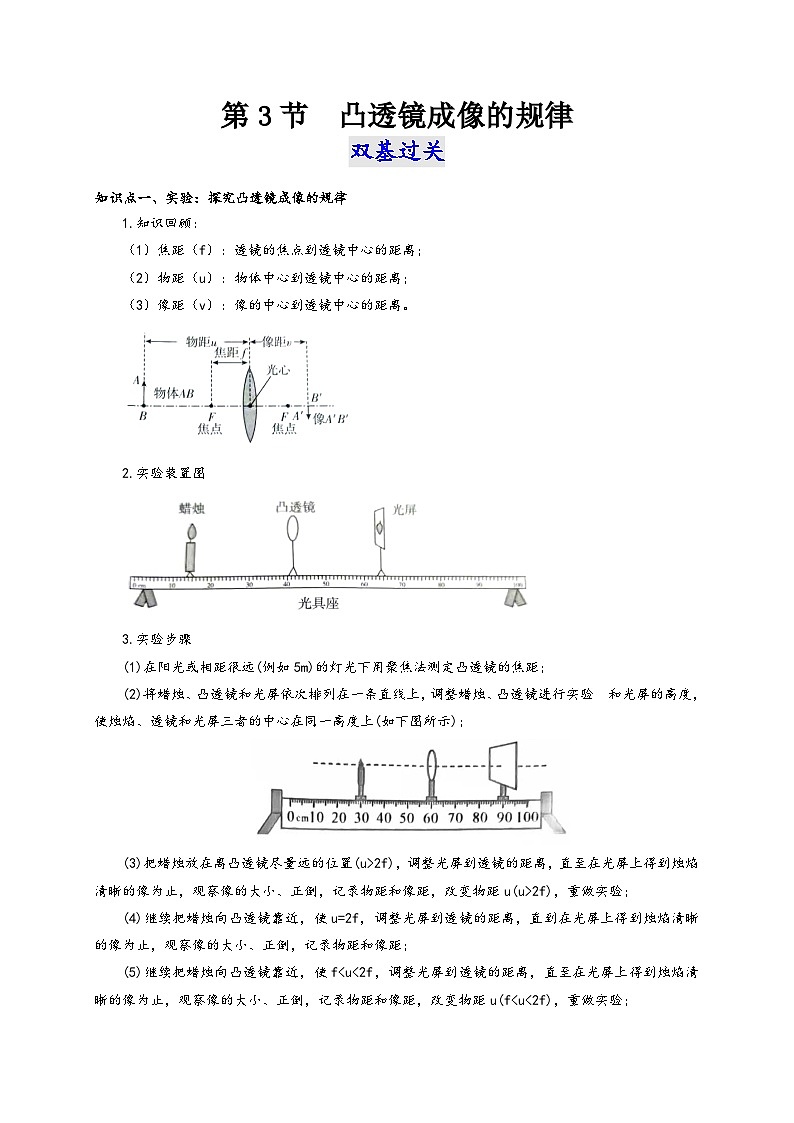

知識點一、實驗：探究凸透鏡成像的規律
1.知識回顧：
（1）焦距：透鏡的焦點到透鏡中心的距離；
（2）物距：物體中心到透鏡中心的距離；
（3）像距：像的中心到透鏡中心的距離。
2.實驗裝置圖
3.實驗步驟
(1)在陽光或相距很遠(例如5m)的燈光下用聚焦法測定凸透鏡的焦距；
(2)將蠟燭、凸透鏡和光屏依次排列在一條直線上，調整蠟燭、凸透鏡進行實驗 和光屏的高度，使?fàn)T焰、透鏡和光屏三者的中心在同一高度上(如下圖所示)；
(3)把蠟燭放在離凸透鏡盡量遠的位置(u>2f)，調整光屏到透鏡的距離，直至在光屏上得到燭焰清晰的像為止，觀察像的大小、正倒，記錄物距和像距，改變物距u(u>2f)，重做實驗；
(4)繼續把蠟燭向凸透鏡靠近，使u=2f，調整光屏到透鏡的距離，直到在光屏上得到燭焰清晰的像為止，觀察像的大小、正倒，記錄物距和像距；
(5)繼續把蠟燭向凸透鏡靠近，使f
