2024遼寧中考物理二輪重點專題研究 微專題 光學組合作圖(課件)
展開
這是一份2024遼寧中考物理二輪重點專題研究 微專題 光學組合作圖(課件),共18頁。

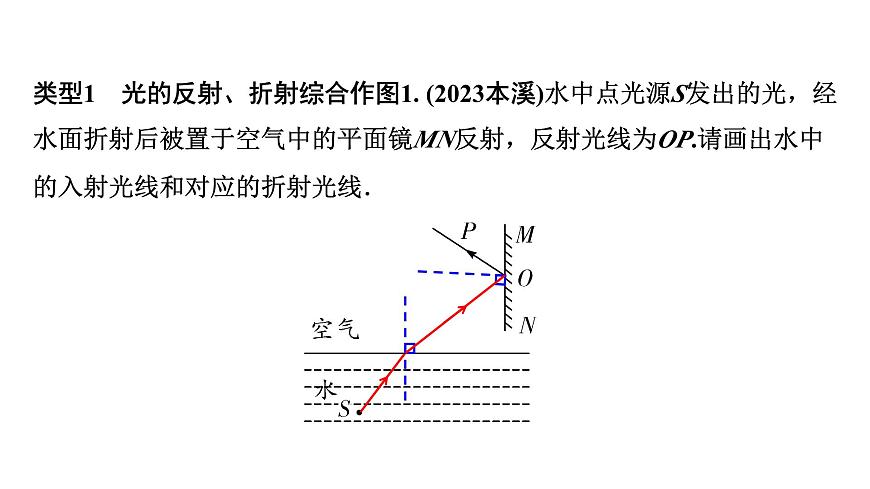

類型1 光的反射、折射綜合作圖1. (2023本溪)水中點光源S發出的光,經水面折射后被置于空氣中的平面鏡MN反射,反射光線為OP.請畫出水中的入射光線和對應的折射光線.

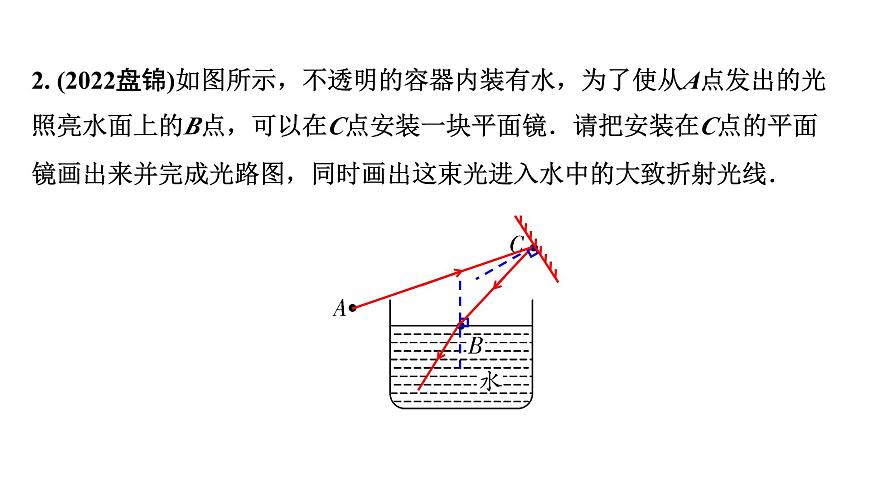

2. (2022盤錦)如圖所示,不透明的容器內裝有水,為了使從A點發出的光照亮水面上的B點,可以在C點安裝一塊平面鏡.請把安裝在C點的平面鏡畫出來并完成光路圖,同時畫出這束光進入水中的大致折射光線.

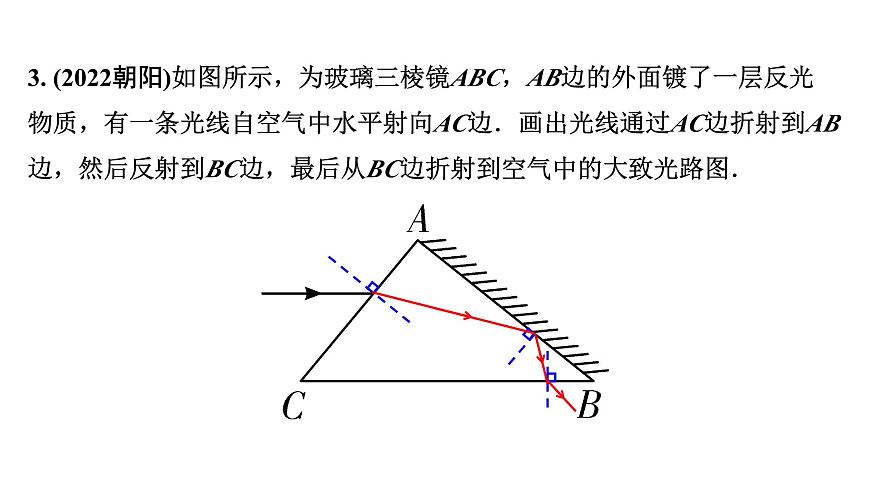

3. (2022朝陽)如圖所示,為玻璃三棱鏡ABC,AB邊的外面鍍了一層反光物質,有一條光線自空氣中水平射向AC邊.畫出光線通過AC邊折射到AB邊,然后反射到BC邊,最后從BC邊折射到空氣中的大致光路圖.
類型2 平面鏡綜合作圖

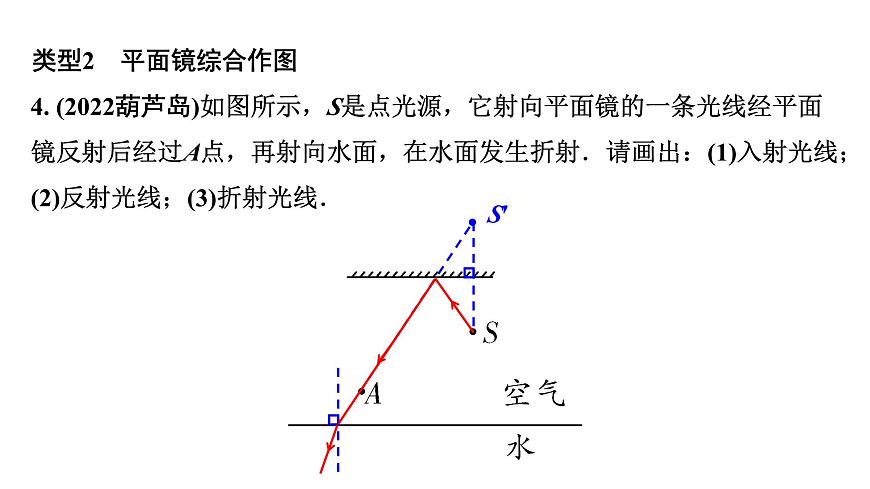

4. (2022葫蘆島)如圖所示,S是點光源,它射向平面鏡的一條光線經平面鏡反射后經過A點,再射向水面,在水面發生折射.請畫出:(1)入射光線;(2)反射光線;(3)折射光線.

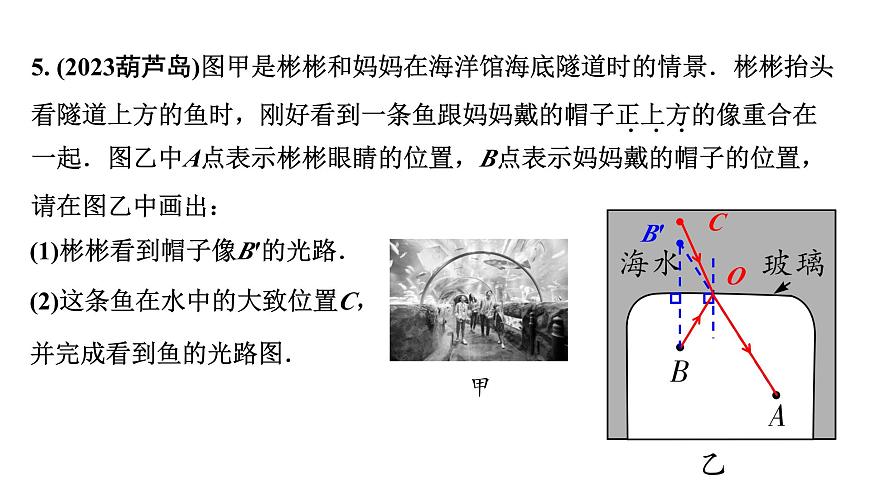

5. (2023葫蘆島)圖甲是彬彬和媽媽在海洋館海底隧道時的情景.彬彬抬頭看隧道上方的魚時,剛好看到一條魚跟媽媽戴的帽子正上方的像重合在一起.圖乙中A點表示彬彬眼睛的位置,B點表示媽媽戴的帽子的位置,請?jiān)趫D乙中畫出:
(1)彬彬看到帽子像B′的光路.(2)這條魚在水中的大致位置C,并完成看到魚的光路圖.

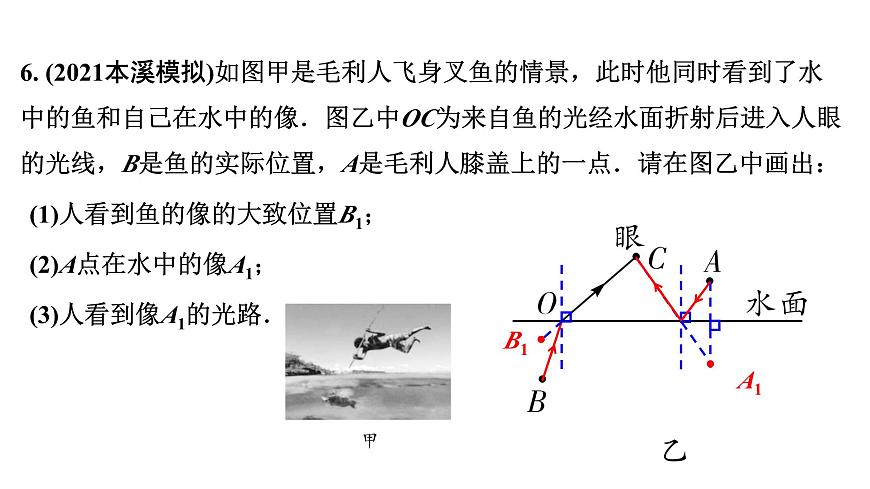

6. (2021本溪模擬)如圖甲是毛利人飛身叉魚的情景,此時他同時看到了水中的魚和自己在水中的像.圖乙中OC為來自魚的光經水面折射后進入人眼的光線,B是魚的實際位置,A是毛利人膝蓋上的一點.請?jiān)趫D乙中畫出:
(1)人看到魚的像的大致位置B1;(2)A點在水中的像A1;(3)人看到像A1的光路.
類型3 透鏡組合相關作圖7. (2021營口)如圖所示,S′是點光源S在平面鏡中所成的像,S發出的一條光線經平面鏡反射后恰好經過凸透鏡左側焦點F.要求:(1)畫出點光源S;(2)補充入射光線;(3)畫出反射光線經過凸透鏡的折射光線.
8. (2021朝陽)如圖,一條光線經平面鏡反射后射向凹透鏡,反射光線恰好與凹透鏡的主光軸平行.請?jiān)趫D中畫出:(1)射向平面鏡的入射光線,標出入射角的度數;(2)經過凹透鏡的折射光線.
9. (2023朝陽)一個凸透鏡的主光軸與水面恰好重合,F(xiàn)為凸透鏡的焦點.根據給出的光線作出進入凸透鏡的入射光線和從水面出來的折射光線.
10. (2020撫順葫蘆島)如圖所示,S點發出的一條光線經平面鏡反射后,再經凸透鏡折射,折射光線平行于主光軸射出.請畫出:
(1)S點發出的入射光線.(2)經平面鏡的反射光線.(3)凸透鏡左側焦點F的位置.
11. (2020本溪鐵嶺遼陽)如圖所示,水平臺上點光源S發出的一條光線經豎直放置的平面鏡反射,再經凸透鏡折射后,平行于凸透鏡的主光軸射出.請?jiān)趫D中畫出點光源S,并完成光路圖.
12. (2023葫蘆島)如圖所示,從焦點F射向凸透鏡的一條光線,經透鏡折射后照射到一塊平面鏡上,被平面鏡反射后,光線恰好經過透鏡的光心射出,請畫出:(1)經透鏡折射后射向平面鏡的光線;(2)經平面鏡反射后的光線;(3)平面鏡的位置.
13. (2023鐵嶺)如圖所示,SA為水面上方的點光源S射向水面的一條光線,該光線射到水面的反射光線的方向剛好指向水面上方凹透鏡右側的焦點.請畫出:
(1)光線SA射入水中的折射光線.(2)經過凹透鏡的折射光線.
14. (2020營口)如圖所示,水平放置的凹透鏡,F(xiàn)是它的焦點,光線a經凹透鏡折射后,再經平面鏡反射,以圖示的角度射到豎直放置的屏幕上.請?jiān)?
圖中確定平面鏡的位置,完成光路圖并標出經平面鏡反射時反射角的大?。?br/>15. (2022遼陽)如圖所示,在平面鏡與凸透鏡之間放一物體AB,F(xiàn)為凸透鏡的焦點,從B點發出的一條光線經平面鏡反射后恰好通過凸透鏡的焦點F,并射向凸透鏡,經凸透鏡發生折射.請畫出:
(1)物體AB在平面鏡中的像A′B′.(2)B點發出的光線經平面鏡反射后通過焦點F的光路.(3)經凸透鏡折射后的光線.
