2024遼寧中考物理二輪重點專題研究 微專題 焦耳定律（課件）

這是一份2024遼寧中考物理二輪重點專題研究 微專題 焦耳定律（課件），共23頁。PPT課件主要包含了考點清單，電流大小，液面高度差，熱效應，電功率，通電時間，二次方，I2Rt，液面高度差大小，電阻越大等內容，歡迎下載使用。
實驗 探究影響電流熱效應的因素
焦耳定律的理解(沈陽2022.8B，撫順4考，鐵嶺2考，本遼均5考，葫蘆島4考)

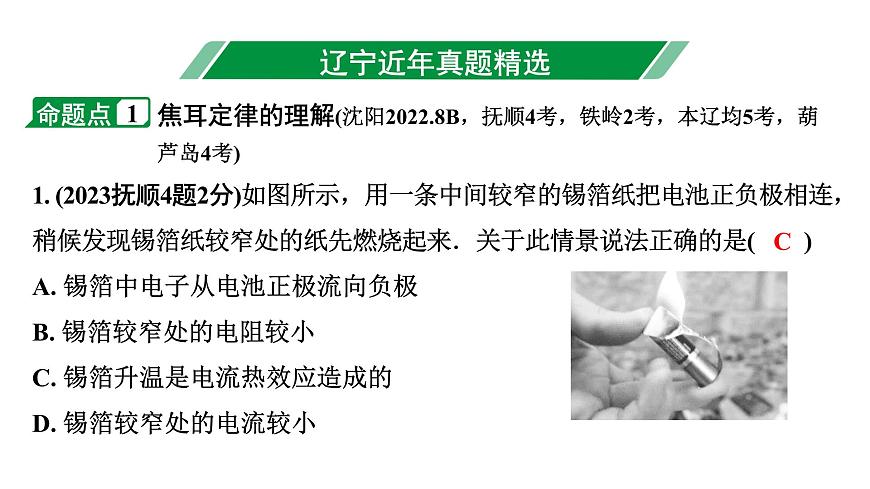

1. (2023撫順4題2分)如圖所示，用一條中間較窄的錫箔紙把電池正負極相連，稍候發現錫箔紙較窄處的紙先燃燒起來．關于此情景說法正確的是(　　)A. 錫箔中電子從電池正極流向負極B. 錫箔較窄處的電阻較小C. 錫箔升溫是電流熱效應造成的D. 錫箔較窄處的電流較小
探究電流通過導體產生的熱量與什么因素有關(撫順2考，本溪3考，鐵葫均4考，遼陽2022.15)　

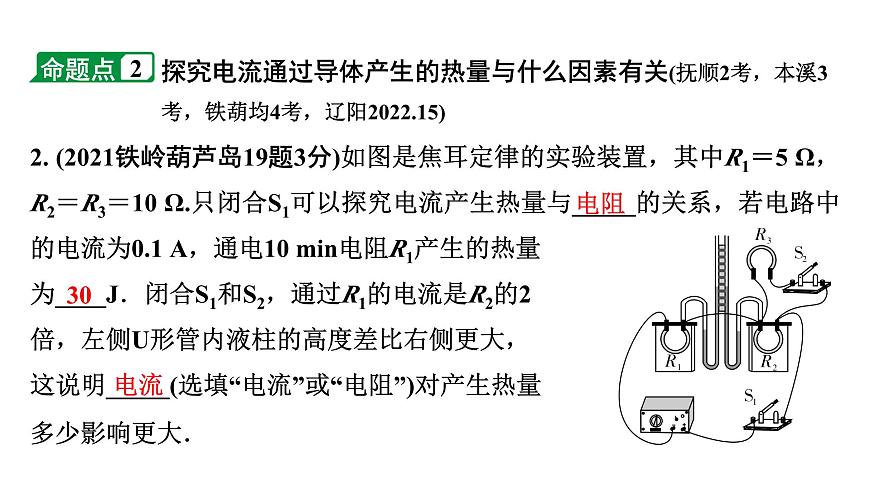

2. (2021鐵嶺葫蘆島19題3分)如圖是焦耳定律的實驗裝置，其中R1＝5 Ω，R2＝R3＝10 Ω.只閉合S1可以探究電流產生熱量與_____的關系，若電路中的電流為0.1 A，通電10 min電阻R1產生的熱量為____J．閉合S1和S2，通過R1的電流是R2的2倍，左側U形管內液柱的高度差比右側更大，這說明_____(選填“電流”或“電阻”)對產生熱量多少影響更大．

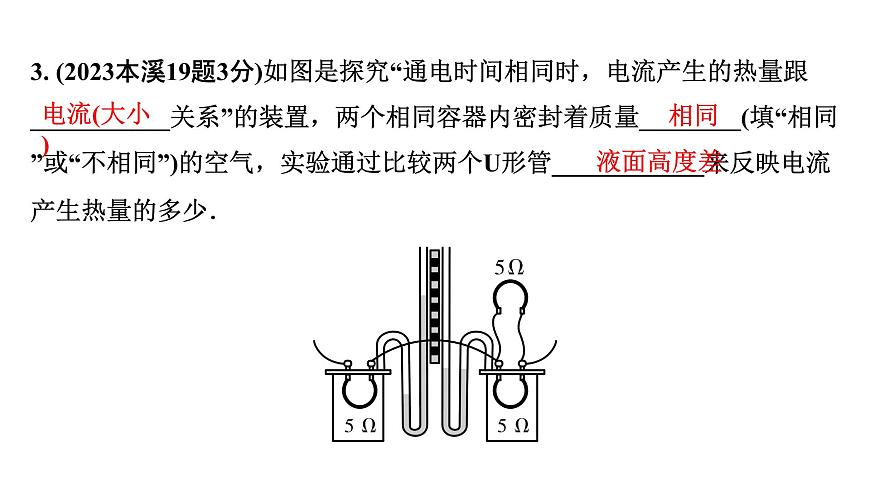

3. (2023本溪19題3分)如圖是探究“通電時間相同時，電流產生的熱量跟___________關系”的裝置，兩個相同容器內密封著質量________(填“相同”或“不相同”)的空氣，實驗通過比較兩個U形管____________來反映電流產生熱量的多少．

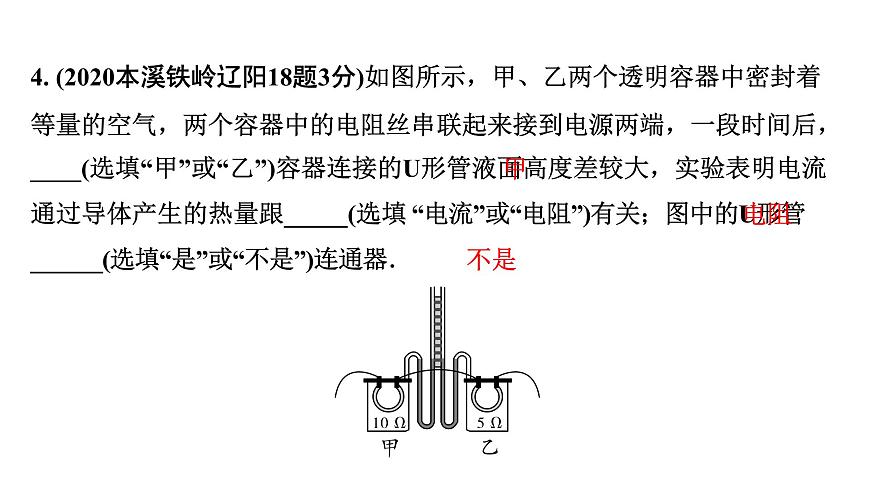

4. (2020本溪鐵嶺遼陽18題3分)如圖所示，甲、乙兩個透明容器中密封著等量的空氣，兩個容器中的電阻絲串聯起來接到電源兩端，一段時間后，____(選填“甲”或“乙”)容器連接的U形管液面高度差較大，實驗表明電流通過導體產生的熱量跟_____(選填 “電流”或“電阻”)有關；圖中的U形管______(選填“是”或“不是”)連通器．
焦耳定律的相關計算[遼寧2020.13第3空，沈陽2022.18(2)，撫鐵均5考，遼葫均4考，本溪3考]

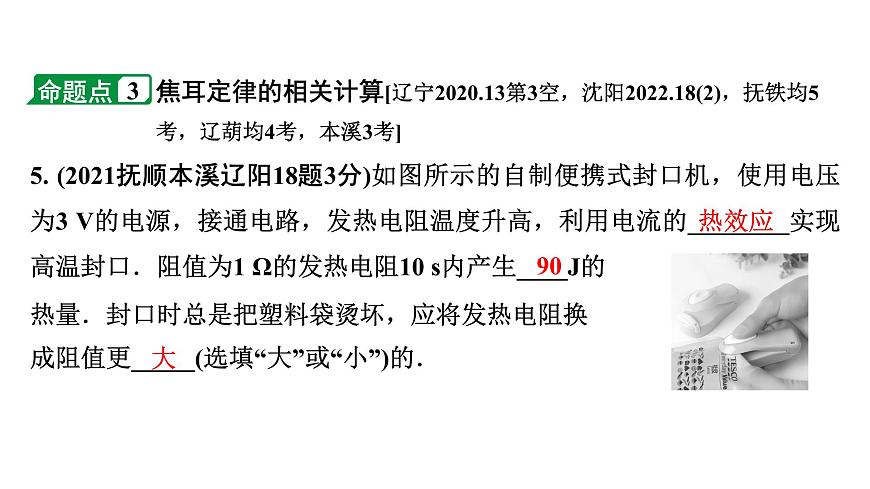

5. (2021撫順本溪遼陽18題3分)如圖所示的自制便攜式封口機，使用電壓為3 V的電源，接通電路，發熱電阻溫度升高，利用電流的________實現高溫封口．阻值為1 Ω的發熱電阻10 s內產生____J的熱量．封口時總是把塑料袋燙壞，應將發熱電阻換成阻值更_____(選填“大”或“小”)的．

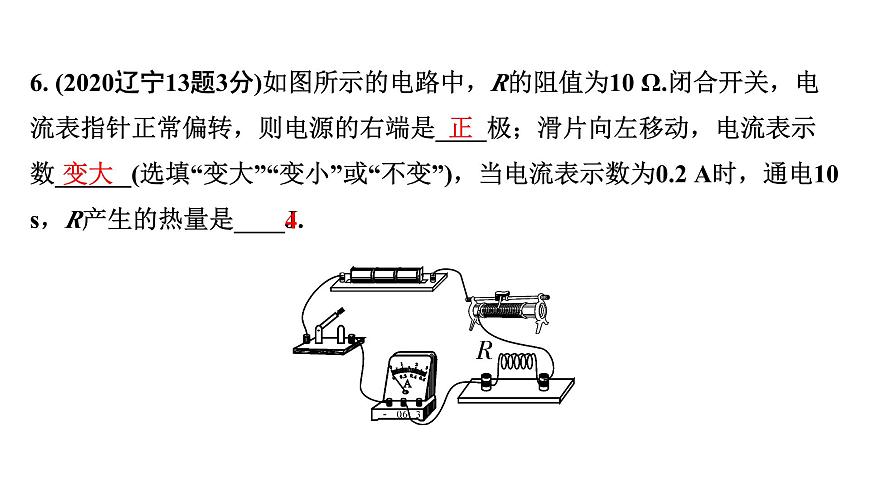

6. (2020遼寧13題3分)如圖所示的電路中，R的阻值為10 Ω.閉合開關，電流表指針正常偏轉，則電源的右端是____極；滑片向左移動，電流表示數______(選填“變大”“變小”或“不變”)，當電流表示數為0.2 A時，通電10 s，R產生的熱量是____J.
7. (2023遼陽21題3分)將標有“6 V　9 W”阻值不變的小燈泡L與阻值為6 Ω的定值電阻R0接入如圖所示的電路．閉合開關S，電壓表的示數為6 V，則電流表的示數為____A，電源電壓為_____V，工作3 min定值電阻R0產生的熱量為______J.
8. (2022鐵嶺21題2分)如圖所示電路，閉合開關，標有“6 V　3 W”的小燈泡正常發光，電動機線圈的電阻為1 Ω，通過線圈的電流為0.2 A，則干路電流為_____A，1 min內電動機產生的熱量是_____J.
【版本導航】人教：九年級第十八章P99～P103　北師：九年級第十三章P119～P123
一、電流的熱效應1、定義：電流通過導體時____能轉化為____能的現象．2、影響因素(1)在電流和通電時間相同時，電阻越大，該電阻產生的熱量越多．(2)在電阻和通電時間相同時，通過電阻的電流越大，該電阻產生的熱量越多．(3)在電阻和電流相同時，__________越長，該電阻產生的熱量越多．
二、焦耳定律1、內容：電流通過導體產生的熱量跟電流的________成正比，跟導體的_____成正比，跟__________成正比．2、公式：Q＝______Q表示熱量，單位是J．I表示電流，單位是A.R表示電阻，單位是Ω． t表示時間，單位是s．
三、電熱的利用和防止1、利用：電熱水器、電飯鍋、電熨斗、養雞場的電熱孵化器等．2、防止：帶有孔的電視機后蓋、電腦的微型風扇等．注：在純電阻電路中，電流做功消耗的電能全部轉化為內能，有Q＝W＝UIt＝ t.
1. 實驗方法轉換法：實驗是通過U形管兩側的________________反映電阻絲產生熱量的多少2. 探究產生的熱量與電阻阻值的關系
實驗　探究影響電流熱效應的因素
實驗方案：控制電阻絲的______和__________相同，選擇兩根阻值不同的電熱絲．觀察U形管兩側的液面變化實驗結論：在電流相同、通電時間相同的情況下，__________，電阻絲產生的熱量越多
3. 探究產生的熱量與電流的關系實驗方案：控制電阻絲阻值和通電時間相同，改變兩電阻絲的_____大小，觀察U形管兩側的液面變化實驗結論：在電阻相同，通電時間相同的情況下，通過電阻絲的__________，電阻絲產生的熱量越多
4. 注意事項(1)被加熱物質的種類、______、初溫均相同(2)選用空氣和煤油而不選用水作為加熱物質，是因?yàn)榭諝夂兔河偷谋葻崛菹啾扔谒黖___，實驗現象更明顯
例　如圖是探究電流通過導體時產生熱量的多少跟什么因素有關的實驗裝置．甲、乙是完全相同的密閉容器，里面密封著等量的空氣，U形管中液面高度的變化反映密閉空氣溫度的變化，閉合開關前，A、B兩U形管內液面相平.
(1)實驗中是通過觀察U形管中液面的____________來反映電流通過電阻絲產生熱量的多少，這里采用的是______(選填“控制變量”或“轉換”)法.(2)實驗中選用空氣而不用水做實驗，是因?yàn)橄鄬τ谒諝馐軣岣菀譥_____，可以使U形管中液柱上升更快，實驗現象更明顯.
(3)如圖甲所示，連接好電路，閉合開關，通電一段時間后，右側U形管中液面高度變化大．此實驗現象表明：在電流相同、通電時間相同的情況下，電阻______(選填“越大”或“越小”)，電阻絲產生的熱量越多.
(4)小剛發現通電一段時間后，其中一個U形管中的液面高度幾乎不變，發生此現象的原因可能是________________.
裝置氣密性不好　　　　
(5)替換成圖乙的實驗裝置后，重新做這個實驗.①圖乙探究的是電流通過導體時產生的熱量跟______的關系.②(2020鄂州改編)通電一定時間，觀察到____(選填“左”或“右”)側容器U形管的液面高度差較大，R1與R2產生的熱量之比為______.
(6)(2020濟寧改編)小剛發現電熱水壺在正常工作時，其內部的電熱絲發熱較多，而與電熱絲連接的導線卻發熱較少，原因是________________________________________________________________________________________________________________________________________________________________________.
因?yàn)檫B接的導線和電熱絲是串聯，電流相等，但是電熱絲的電阻遠遠大于導線電阻，相同時間內，由焦耳定律Q＝I2Rt可知，電熱絲工作時產生大量的熱，而與其連接的導線卻幾乎不發熱
