蘇科版（2024）八年級上冊三、凸透鏡成像的規律教課內容課件ppt

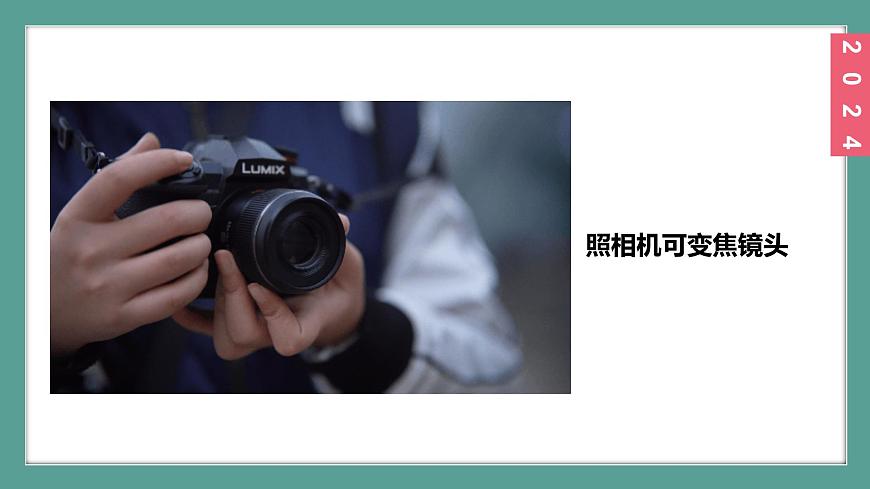

這是一份蘇科版（2024）八年級上冊三、凸透鏡成像的規律教課內容課件ppt，共45頁。PPT課件主要包含了照相機可變焦鏡頭，知識點，實驗結論，fv2f，v2f，u2f，fu2f，不成像，一倍焦距分虛實，二倍焦距分大小等內容，歡迎下載使用。

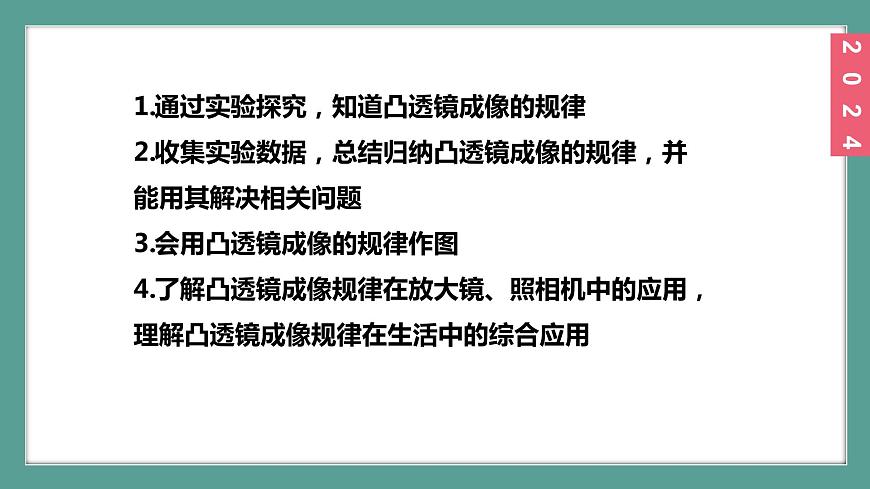

1.通過實驗探究，知道凸透鏡成像的規律2.收集實驗數據，總結歸納凸透鏡成像的規律，并能用其解決相關問題3.會用凸透鏡成像的規律作圖4.了解凸透鏡成像規律在放大鏡、照相機中的應用，理解凸透鏡成像規律在生活中的綜合應用

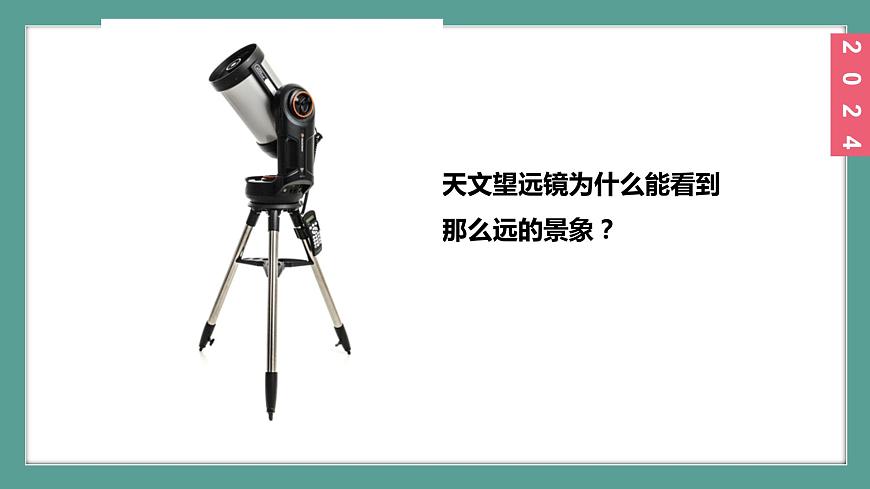

天文望遠鏡為什么能看到那么遠的景象？

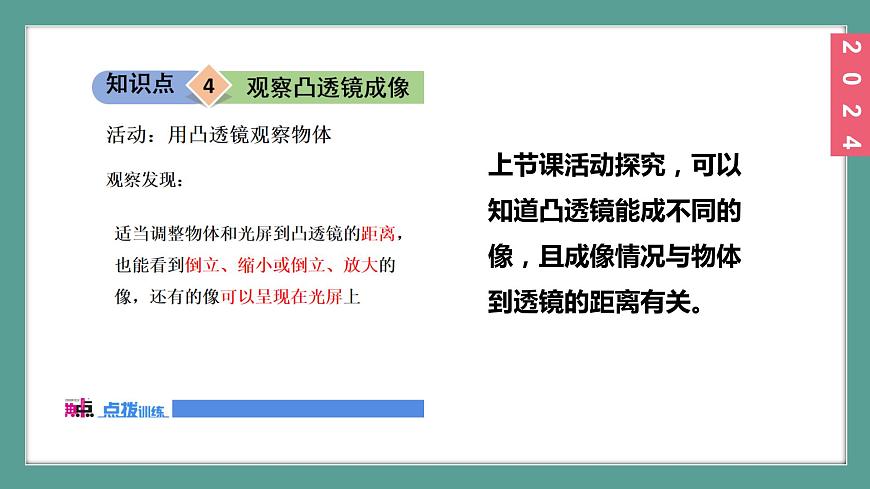

上節課活動探究，可以知道凸透鏡能成不同的像，且成像情況與物體到透鏡的距離有關。
實驗：探究凸透鏡成像的規律
探究凸透鏡成像的規律

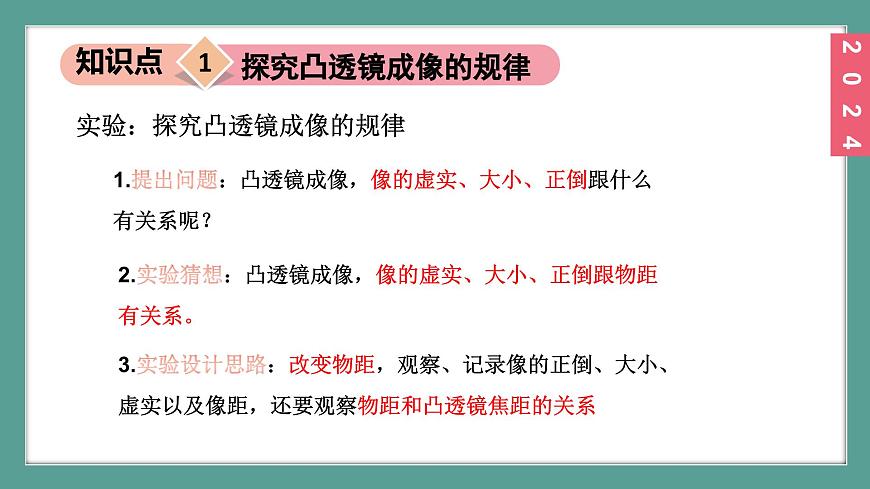

1.提出問題：凸透鏡成像，像的虛實、大小、正倒跟什么有關系呢？
2.實驗猜想：凸透鏡成像，像的虛實、大小、正倒跟物距有關系。
3.實驗設計思路：改變物距，觀察、記錄像的正倒、大小、虛實以及像距，還要觀察物距和凸透鏡焦距的關系

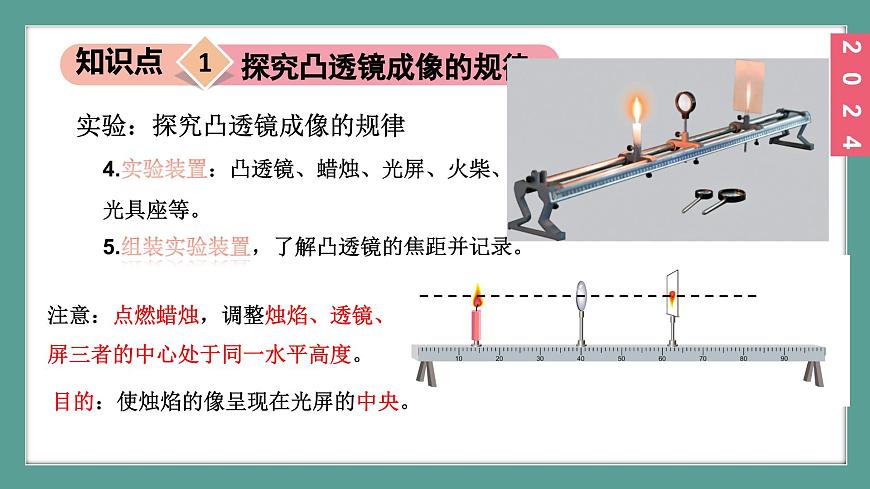

4.實驗裝置：凸透鏡、蠟燭、光屏、火柴、光具座等。
5.組裝實驗裝置，了解凸透鏡的焦距并記錄。
注意：點燃蠟燭，調整燭焰、透鏡、光屏三者的中心處于同一水平高度。　
目的：使?fàn)T焰的像呈現在光屏的中央。

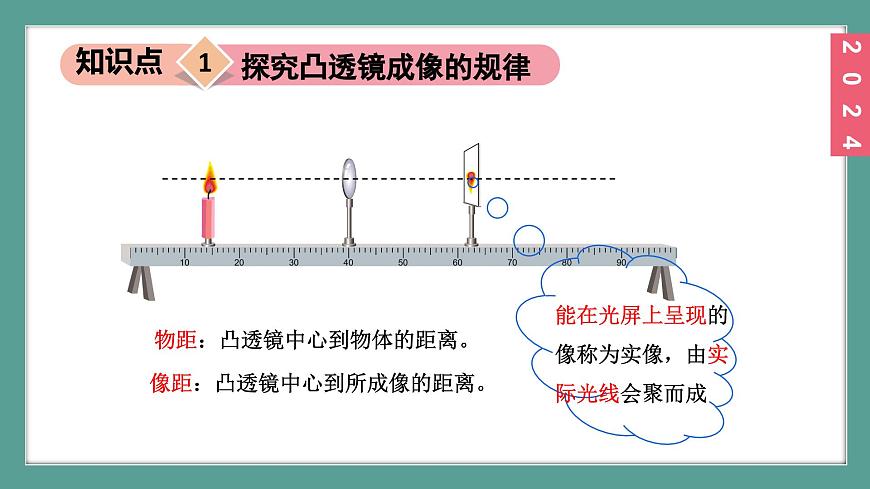

物距：凸透鏡中心到物體的距離。
像距：凸透鏡中心到所成像的距離。
能在光屏上呈現的像稱為實像，由實際光線會聚而成
凸透鏡的焦距f= cm
（1）將凸透鏡固定在光具座中央，點燃蠟燭，并使之遠離凸透鏡。調整光屏位置，直至光屏上呈現燭焰的像。測量物距和像距，并將成像的情況記錄在表格中。
（2）逐次減小物距，重復上述操作并記錄，直至光屏上無法呈現燭焰的像。
②把蠟燭向凸透鏡移近，改變物距u，仍使u＞2f，重復實驗，分別觀察是否成像，若成像，觀察所成清晰像的大小和正倒，記錄物距u和像距v。
①把蠟燭放在較遠處，使物距u＞2f，調整光屏到凸透鏡的距離，觀察是否成像，若成像，觀察所成清晰像的大小和正倒，記錄物距u和像距v。
④把蠟燭向凸透鏡移近，改變物距u，仍使f＜u＜2f，重復實驗，分別觀察是否成像，若成像，觀察所成清晰像的大小和正倒，記錄物距u和像距v；
③把蠟燭向凸透鏡移近，改變物距u，使f＜u＜2f，調整光屏到凸透鏡的距離，觀察是否成像，若成像，觀察所成清晰像的大小和正倒，記錄物距u和像距v
（3）當物距小到一定程度時，就不能從光屏上觀察到像，此時的物距是多少？回顧用放大鏡觀察郵票的情景，移開光屏，用眼睛通過凸透鏡觀察，會看到什么？
把蠟燭向凸透鏡移近，改變物距u，使u＜f，在光屏上不能得到蠟燭的像
此時成虛像，應從光屏這側向透鏡里觀察蠟燭的像，觀察虛像的大小和正倒
（4）在逐次減小物距的過程中，像的大小如何變化？推測是否存在像和物大小相等的情況？如果有，此時像距、物距和焦距的大小有什么關系？試一試，驗證你的推測。
u＝f不成像；u＝2f成像，物距像距均等于二倍焦距
移動蠟燭，改變物距u，使u＝f、u＝2f，調整光屏到凸透鏡的距離，觀察是否成像，若成像，觀察所成清晰像的大小和正倒
凸透鏡焦距f = _____ cm
9.分析表格總結凸透鏡成像規律：
（1）u＞f 時成實像，u＜f 時成虛像
（2）實像異側倒，虛像同側正
（3）像距大則像放大，像距小則像縮小
（4）u＞2f 時成縮小實像，u＝2f 時成等大實像，f＜u＜2f 時成放大實像，u＜f 時成放大虛像
10.思考實驗中可能出現的問題：
（1）如果在實驗過程中無論怎么移動光屏都看不到像，可能是什么原因?
蠟燭在一倍焦距以內，成虛像，光屏上無法看到
物距正好一倍焦距，不能成像
燭焰、凸透鏡、光屏的中心不在同一高度處，像未成在光屏上
光具座太短，小于光屏上能成像的調節范圍
（2）如果凸透鏡被擋住一部分或凸透鏡殘缺，對成像的影響
仍能成完整的像，但像變暗了
用凸透鏡特殊光路解析成像規律
利用通過凸透鏡的三條特殊光線
f
