蘇科版（2024）八年級上冊（2024）凸透鏡成像的規律教學ppt課件

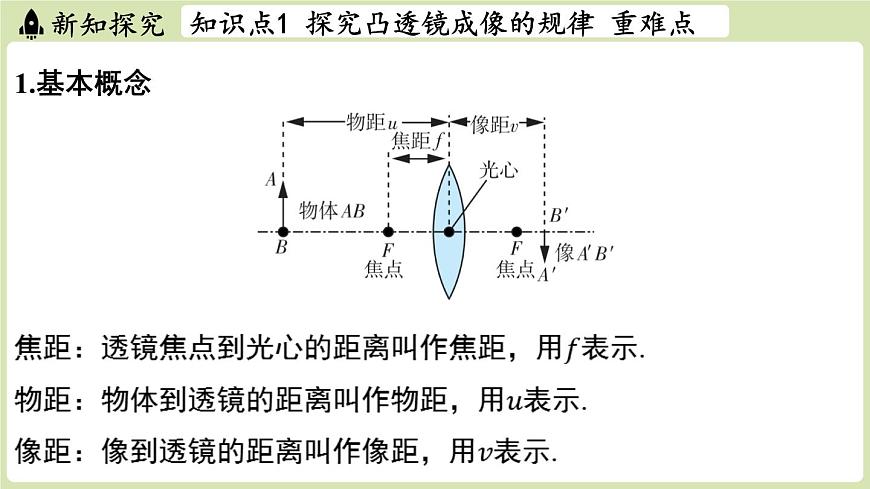

這是一份蘇科版（2024）八年級上冊（2024）凸透鏡成像的規律教學ppt課件，共32頁。PPT課件主要包含了基本概念，光屏的中央等內容，歡迎下載使用。

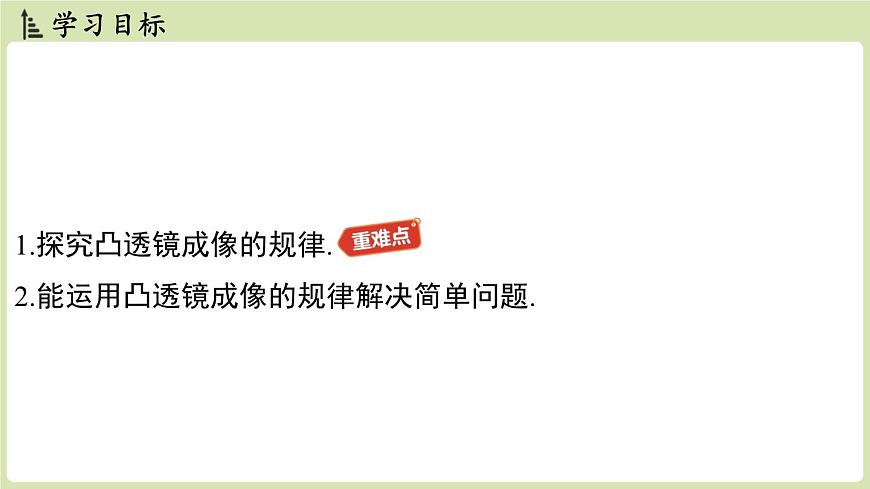

1.探究凸透鏡成像的規律. 2.能運用凸透鏡成像的規律解決簡單問題.

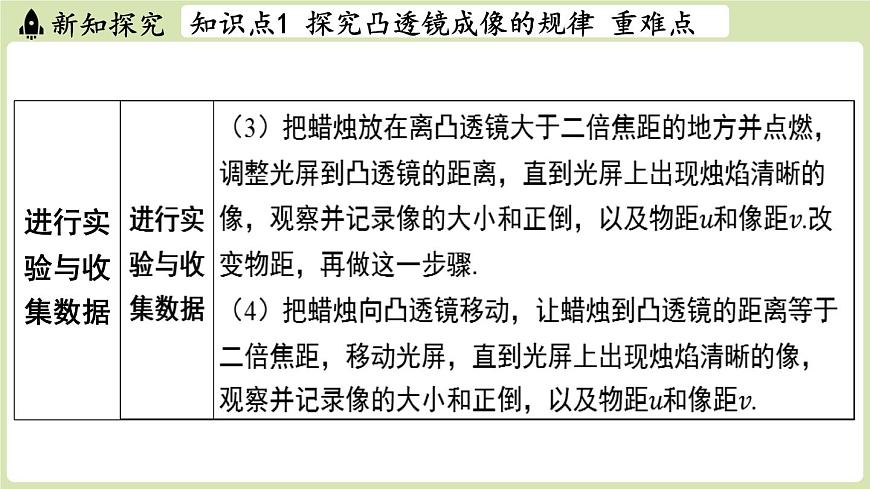

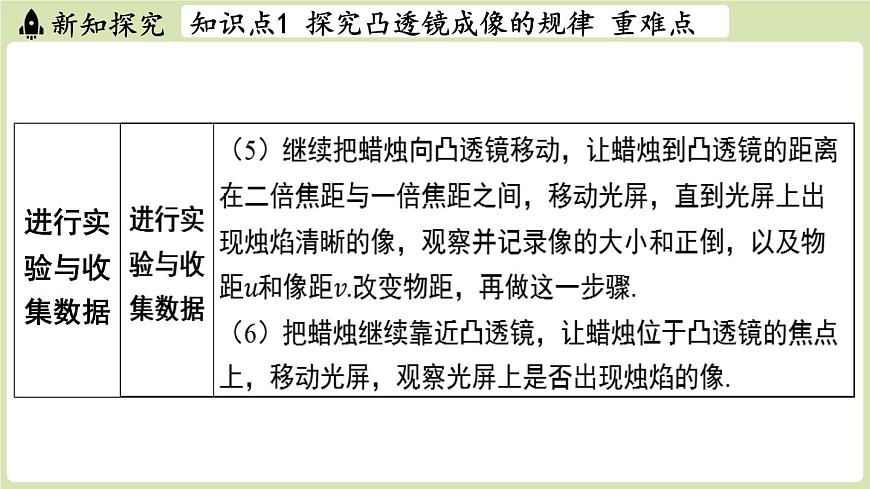

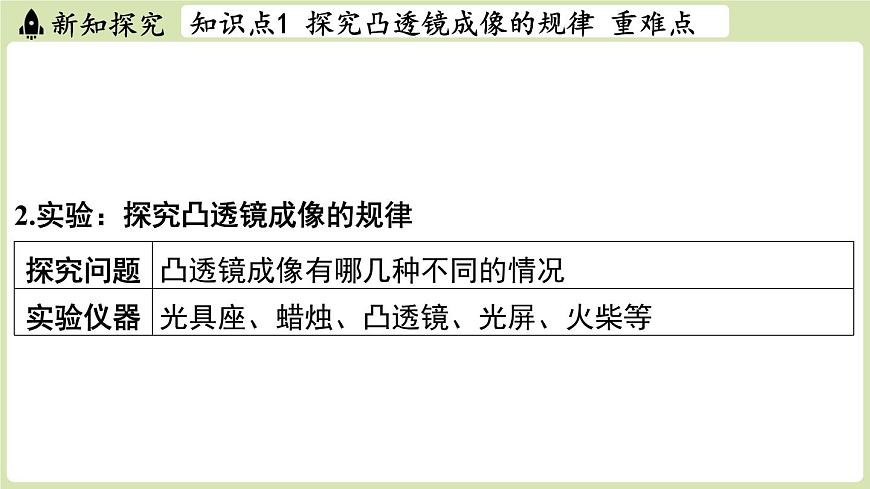

2.實驗：探究凸透鏡成像的規律
特別提醒1.隨著實驗的進行，蠟燭會越燒越短，光屏上的像將向上移動.調節的方法是光屏上移或蠟燭上移或凸透鏡下移.2.凸透鏡上有不透明污點時，對實驗的影響:在光屏上看不到污點的像，燭焰在光屏上的像性質不變，只是亮度變暗.若凸透鏡缺損一部分或被不透明物體遮住一部分，燭焰在光屏上的像性質不變但亮度變暗.
3.凸透鏡成實像時，撤去光屏，眼睛在光屏一側也能夠看到實像；凸透鏡成虛像時，眼睛必須從光屏一側向透鏡看，才能在凸透鏡中看到燭焰正立、放大的虛像.4.凸透鏡位置不變，將蠟燭與光屏互換位置.原來成倒立、縮小的像，互換位置后，成倒立、放大的像；原來成倒立、放大的像，互換位置后，成倒立、縮小的像.

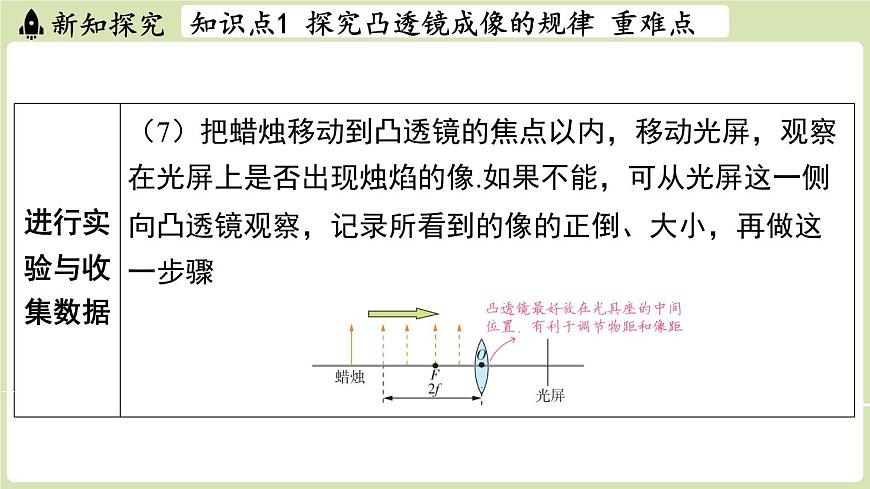

3.實驗時看不到像的幾種情況（1）若燭焰、凸透鏡、光屏三者的中心不在同一高度，光屏上可能看不到燭焰的像，或者像會偏向光屏的上方或下方.（2）若燭焰位于凸透鏡的一倍焦距之內，所成的虛像與燭焰在凸透鏡的同一側，光屏上看不到像．
（3）若燭焰位于凸透鏡的焦點處，燭焰發出的光經凸透鏡折射后平行于主光軸，光屏上不會出現像．（4）若燭焰在凸透鏡一倍焦距以外，但非?？拷裹c(diǎn)時，所成的像很大，且像距也很大，而光具座長度有限，光屏不能移到成像的位置，這時從光屏上也看不到像.
4.凸透鏡成像的光路利用三條特殊光線中的任意兩條，可以畫出凸透鏡成像的光路圖，如下所示.
教材深挖凸透鏡成像的動態變化（1）在總結凸透鏡成像的規律時可發現：若成實像，物體向靠近凸透鏡的方向移動時，像向遠離凸透鏡的方向移動，且像會變大；物體向遠離凸透鏡的方向移動時，像向靠近凸透鏡的方向移動，且像會變小.（2）當物體在二倍焦距外移動時，物體移動的距離大，像移動的距離??；當物體在一倍焦距和二倍焦距之間移動時，物體稍微移動，像距就會有比較大的變化.
典例1 [揚州模擬] 小濱同學“探究凸透鏡成像的規律”.

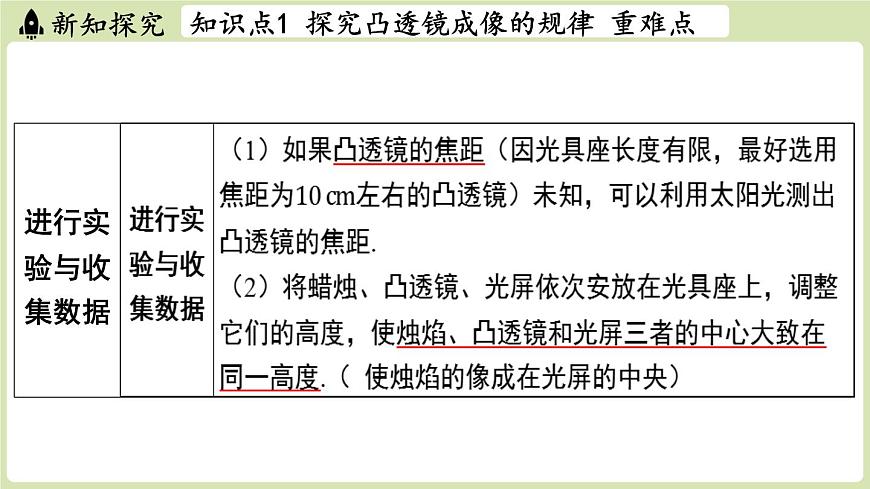

（2）小濱在組裝器材時，將蠟燭、凸透鏡和光屏依次放在光具座上，點燃蠟燭并調節燭焰、凸透鏡、光屏的中心在同一高度上，目的是讓燭焰的像成在____________；
（4）若凸透鏡位置不變，調換蠟燭和光屏的位置，______（選填“仍能”或“不能”）在光屏上得到清晰的像，這說明光發生折射時，光路是______的；
[解析] 凸透鏡位置不變，調換蠟燭和光屏的位置，此時物距是原來的像距，像距是原來的物距，仍在光屏上成清晰的像，這是因?yàn)楣庹凵鋾r(shí)，光路是可逆的；
（5）小濱在實驗過程中，光屏上得到清晰的像，突然，一只飛蟲落到了凸透鏡表面上，則光屏上出現___.
A.飛蟲的像B.飛蟲的影子C.仍是燭焰的像
[解析] 凸透鏡成實像時，所有透過透鏡的光會聚到光屏上成像，飛蟲落在透鏡上后，整個物體發出的光雖有一小部分被擋住，但總會有一部分光通過凸透鏡而會聚成像，因此，像與原來相同，大小不變.
特別提醒平面鏡成像與凸透鏡成像的主要不同點（1）成像特點不同.平面鏡只能成與物體等大的虛像，而凸透鏡可成倒立、縮小的實像，或倒立、等大的實像，或倒立、放大的實像，或正立、放大的虛像.（2）成像原理不同.平面鏡所成的虛像是由反射光線的反向延長線相交而成的，凸透鏡所成的虛像是由折射光線的反向延長線相交而成的，凸透鏡所成的實像是由折射光線會聚而成的.
典例2 關于實像和虛像，下列說法中正確的是( )
A.實像能用光屏承接，虛像不能用光屏承接B.虛像是人的幻覺，并沒有光進入人眼C.平面鏡成虛像，凸透鏡成實像D.光的反射成實像，折射成虛像
