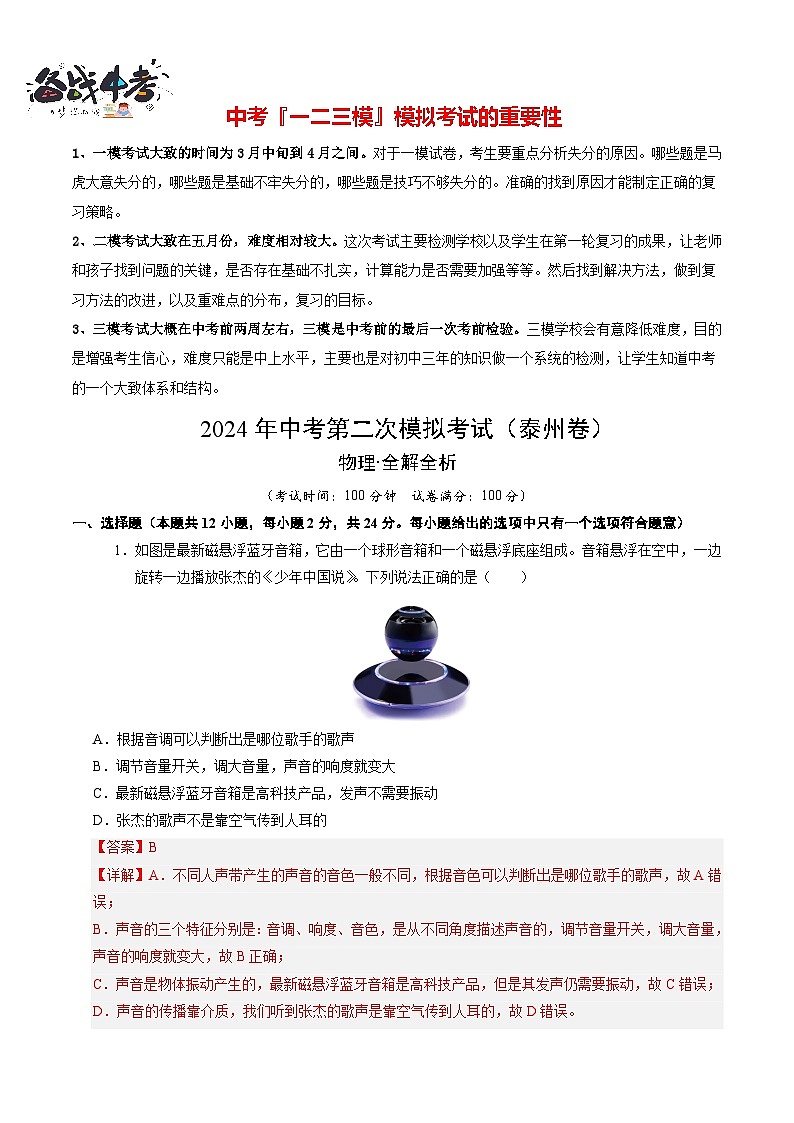

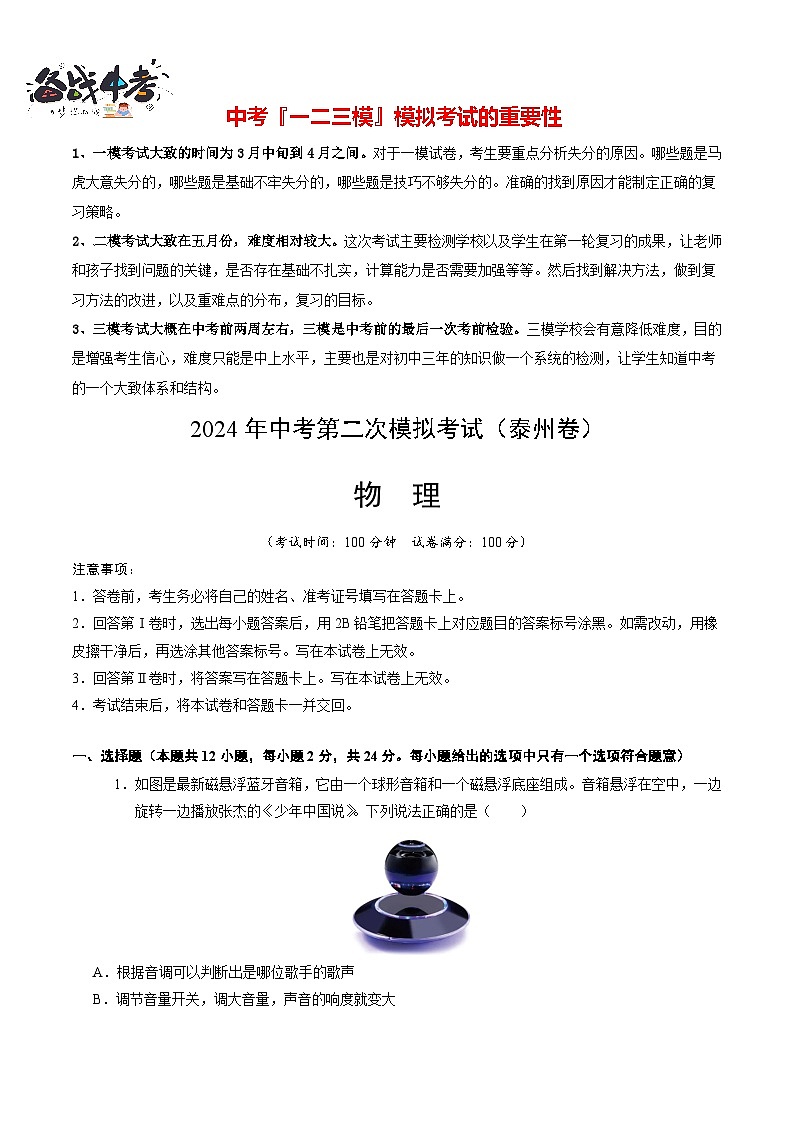

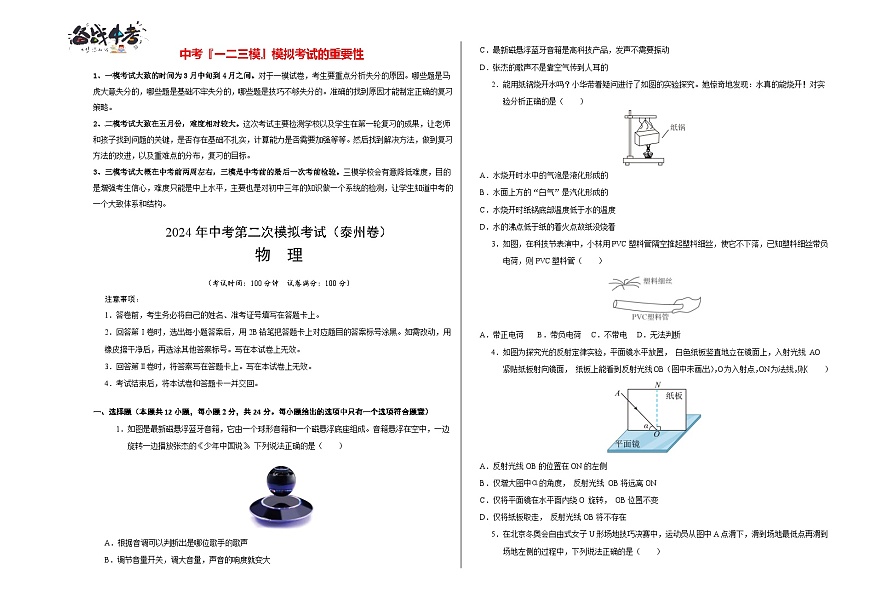

2024年中考第二次模擬考試（泰州卷）
物理·全解全析
（考試時間：100分鐘 試卷滿分：100分）
一、選擇題（本題共12小題，每小題2分，共24分。每小題給出的選項中只有一個選項符合題意）
1．如圖是最新磁懸浮藍牙音箱，它由一個球形音箱和一個磁懸浮底座組成。音箱懸浮在空中，一邊旋轉一邊播放張杰的《少年中國說》。下列說法正確的是（ ）
A．根據音調可以判斷出是哪位歌手的歌聲
B．調節音量開關，調大音量，聲音的響度就變大
C．最新磁懸浮藍牙音箱是高科技產品，發聲不需要振動
D．張杰的歌聲不是靠空氣傳到人耳的
【答案】B
【詳解】A．不同人聲帶產生的聲音的音色一般不同，根據音色可以判斷出是哪位歌手的歌聲，故A錯誤；
B．聲音的三個特征分別是：音調、響度、音色，是從不同角度描述聲音的，調節音量開關，調大音量，聲音的響度就變大，故B正確；
C．聲音是物體振動產生的，最新磁懸浮藍牙音箱是高科技產品，但是其發聲仍需要振動，故C錯誤；
D．聲音的傳播靠介質，我們聽到張杰的歌聲是靠空氣傳到人耳的，故D錯誤。
故選B。

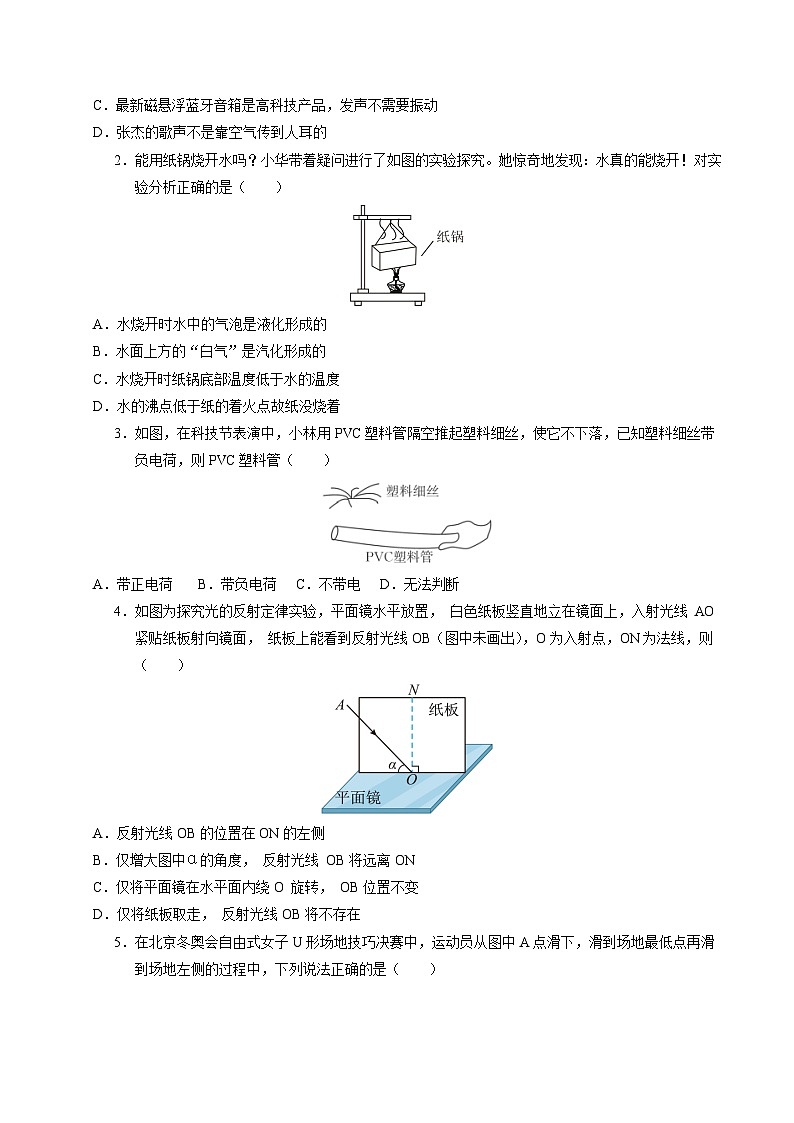

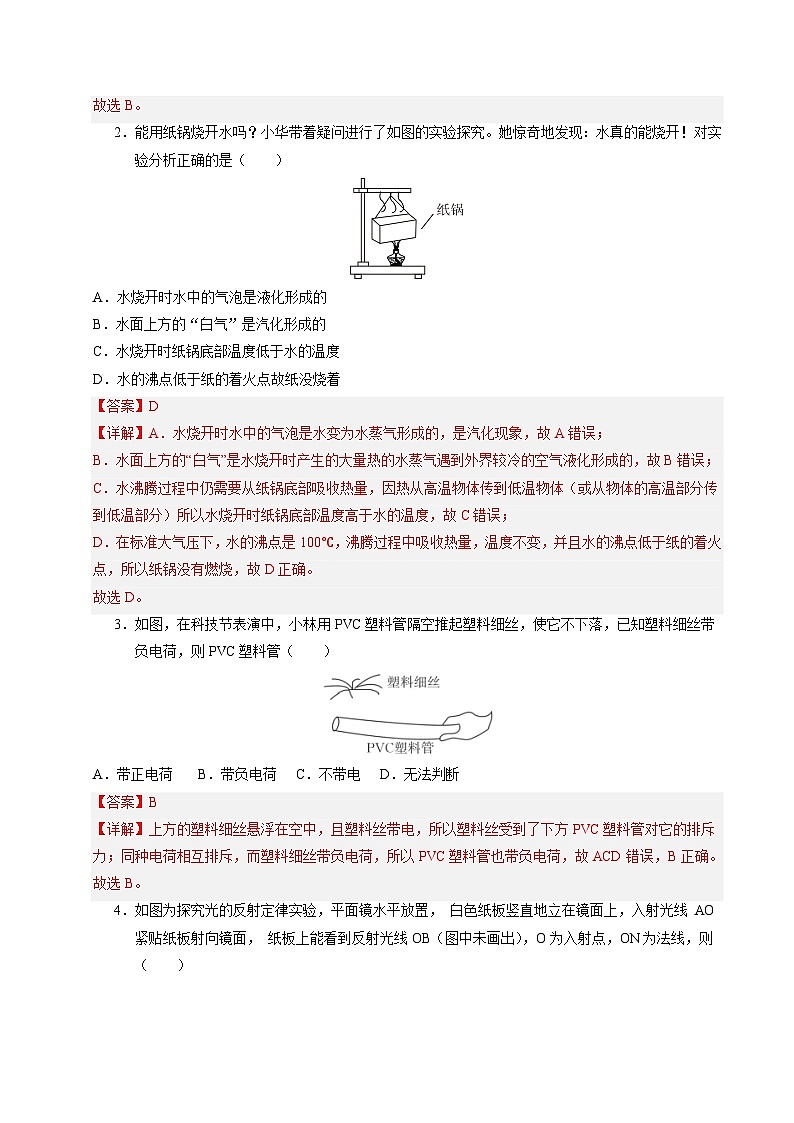

2．能用紙鍋燒開水嗎？小華帶著疑問進行了如圖的實驗探究。她驚奇地發現：水真的能燒開！對實驗分析正確的是（ ）
A．水燒開時水中的氣泡是液化形成的
B．水面上方的“白氣”是汽化形成的
C．水燒開時紙鍋底部溫度低于水的溫度
D．水的沸點低于紙的著火點故紙沒燒著
【答案】D
【詳解】A．水燒開時水中的氣泡是水變?yōu)樗魵庑纬傻模瞧F(xiàn)象，故A錯誤；
B．水面上方的“白氣”是水燒開時產生的大量熱的水蒸氣遇到外界較冷的空氣液化形成的，故B錯誤；
C．水沸騰過程中仍需要從紙鍋底部吸收熱量，因熱從高溫物體傳到低溫物體（或從物體的高溫部分傳到低溫部分）所以水燒開時紙鍋底部溫度高于水的溫度，故C錯誤；
D．在標準大氣壓下，水的沸點是100℃，沸騰過程中吸收熱量，溫度不變，并且水的沸點低于紙的著火點，所以紙鍋沒有燃燒，故D正確。
故選D。
3．如圖，在科技節表演中，小林用PVC塑料管隔空推起塑料細絲，使它不下落，已知塑料細絲帶負電荷，則PVC塑料管（ ）
A．帶正電荷 B．帶負電荷C．不帶電D．無法判斷
【答案】B
【詳解】上方的塑料細絲懸浮在空中，且塑料絲帶電，所以塑料絲受到了下方PVC塑料管對它的排斥力；同種電荷相互排斥，而塑料細絲帶負電荷，所以PVC塑料管也帶負電荷，故ACD錯誤，B正確。
故選B。

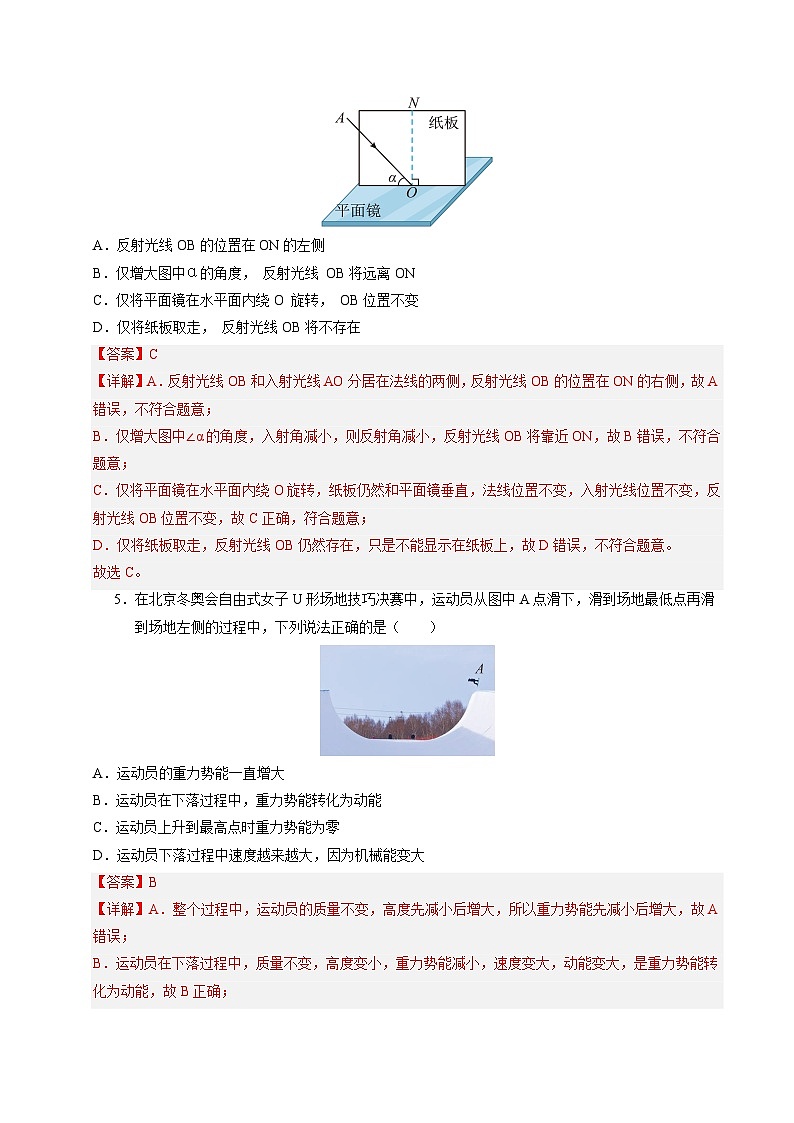

4．如圖為探究光的反射定律實驗，平面鏡水平放置， 白色紙板豎直地立在鏡面上，入射光線 AO 緊貼紙板射向鏡面， 紙板上能看到反射光線OB（圖中未畫出），O為入射點，ON為法線，則（ ）
A．反射光線OB的位置在ON的左側
B．僅增大圖中α的角度， 反射光線 OB將遠離ON
C．僅將平面鏡在水平面內繞O 旋轉， OB位置不變
D．僅將紙板取走， 反射光線OB將不存在
【答案】C
【詳解】A．反射光線OB和入射光線AO分居在法線的兩側，反射光線OB的位置在ON的右側，故A錯誤，不符合題意；
B．僅增大圖中∠α的角度，入射角減小，則反射角減小，反射光線OB將靠近ON，故B錯誤，不符合題意；
C．僅將平面鏡在水平面內繞O旋轉，紙板仍然和平面鏡垂直，法線位置不變，入射光線位置不變，反射光線OB位置不變，故C正確，符合題意；
D．僅將紙板取走，反射光線OB仍然存在，只是不能顯示在紙板上，故D錯誤，不符合題意。
故選C。

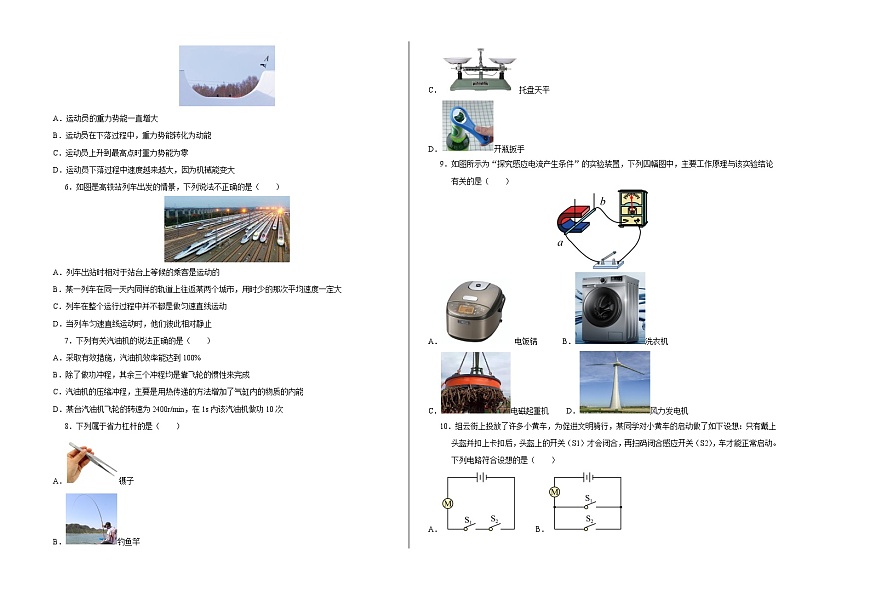

5．在北京冬奧會自由式女子U形場地技巧決賽中，運動員從圖中A點滑下，滑到場地最低點再滑到場地左側的過程中，下列說法正確的是（ ）
A．運動員的重力勢能一直增大
B．運動員在下落過程中，重力勢能轉化為動能
C．運動員上升到最高點時重力勢能為零
D．運動員下落過程中速度越來越大，因為機械能變大
【答案】B
【詳解】A．整個過程中，運動員的質量不變，高度先減小后增大，所以重力勢能先減小后增大，故A錯誤；
B．運動員在下落過程中，質量不變，高度變小，重力勢能減小，速度變大，動能變大，是重力勢能轉化為動能，故B正確；
C．運動員上升到最高點時質量不變，有一定的高度，所以重力勢能不為零，故C錯誤；
D．運動員下落過程中速度越來越大，但因需要克服阻力做功，一部分機械能轉化為內能，所以她的機械能變小，故D錯誤。
故選B。

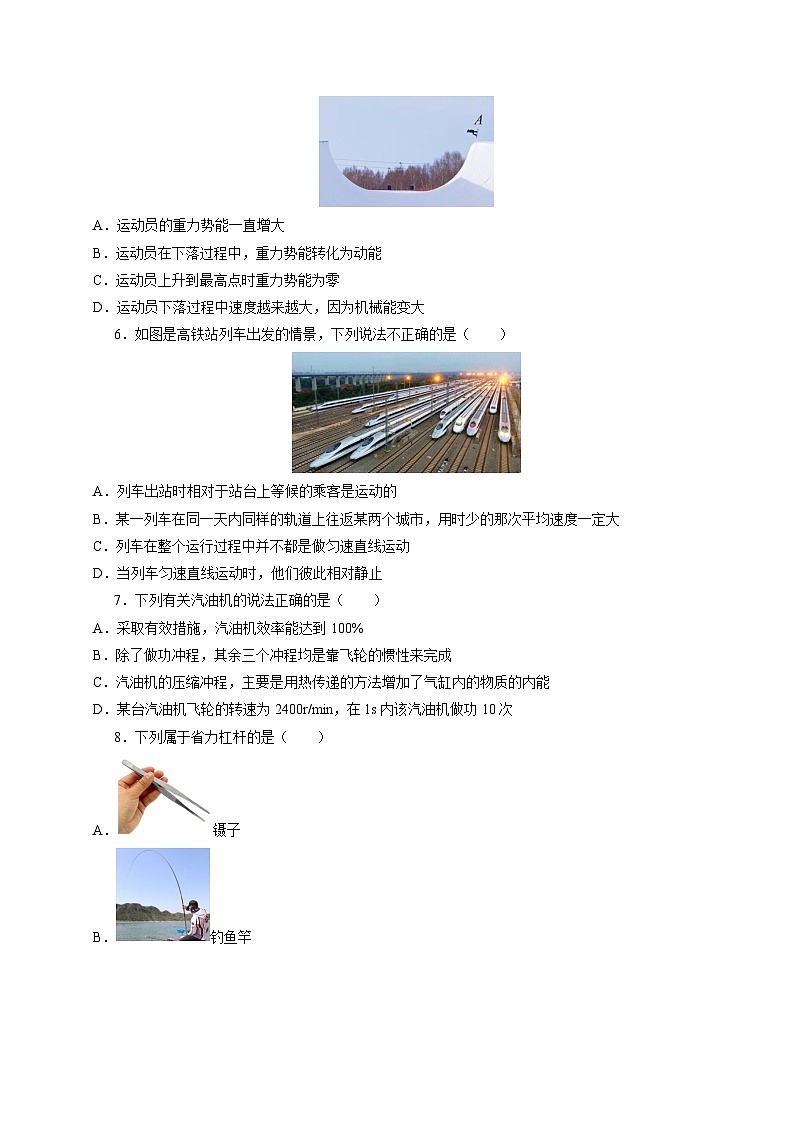

6．如圖是高鐵站列車出發的情景，下列說法不正確的是（ ）
A．列車出站時相對于站臺上等候的乘客是運動的
B．某一列車在同一天內同樣的軌道上往返某兩個城市，用時少的那次平均速度一定大
C．列車在整個運行過程中并不都是做勻速直線運動
D．當列車勻速直線運動時，他們彼此相對靜止
【答案】D
【詳解】A．列車出站時相對于站臺上等候的乘客位置在不斷發生變化，所以列車是運動的，故A正確，不符合題意；
B．某一列車在同一天內同樣的軌道上往返某兩個城市，運動的路程相等，根據可知，用時少的那次平均速度一定大，故B正確，不符合題意；
C．列車在剛出站時，做加速運動，進站時要做減速運動，所以列車在整個運行過程中并不都是做勻速直線運動，故C正確，不符合題意；
D．不同的列車勻速直線運動時的運動速度并不一定相同，所以他們彼此之間并不是都保持相對靜止，故D錯誤，符合題意。
故選D。
7．下列有關汽油機的說法正確的是（ ）
A．采取有效措施，汽油機效率能達到100%
B．除了做功沖程，其余三個沖程均是靠飛輪的慣性來完成
C．汽油機的壓縮沖程，主要是用熱傳遞的方法增加了氣缸內的物質的內能
D．某臺汽油機飛輪的轉速為2400r/min，在1s內該汽油機做功10次
【答案】B
【詳解】A．用來做有用功的能量和燃料完全燃燒放出的熱量的比值叫熱機效率，無論科技如何發展，熱機的效率可以提高，總存在摩擦、要做額外功，效率一定不會達到100%，故A錯誤；
B．汽油機的四個沖程：吸氣沖程、壓縮沖程、做功沖程、排氣沖程；做功沖程把內能轉化為機械能，對外提供動力；其他三個沖程要靠飛輪的慣性來完成，故B正確；
C．汽油機的壓縮沖程，主要是用做功的方法增加了氣缸內的物質的內能，故C錯誤；
D．汽油機飛輪的轉速為
2400r/min=40r/s
即飛輪每秒轉40圈，由于汽油機的1個工作循環完成4個沖程，飛輪和曲軸轉2圈，對外做功1次，所以，在1s內，該汽油機完成80個沖程，對外做功20次，故D錯誤。
故選B。
8．下列屬于省力杠桿的是（ ）
A．鑷子
B．釣魚竿
C．托盤天平
D．開瓶扳手
【答案】D
【詳解】AB．鑷子、釣魚竿在使用過程中，動力臂小于阻力臂，是費力杠桿，故AB不符合題意；
C．天平在使用過程中，動力臂等于阻力臂，是等臂杠桿，不省力也不費力，故C不符合題意；
D．開瓶扳手在使用過程中，動力臂大于阻力臂，是省力杠桿，故D符合題意。
故選D。
9．如圖所示為“探究感應電流產生條件”的實驗裝置，下列四幅圖中，主要工作原理與該實驗結論有關的是（ ）
A．電飯鍋 B．洗衣機
C．電磁起重機 D．風力發電機
【答案】D
【詳解】由“探究感應電流產生條件”的實驗裝置可得出結論：閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中會產生感應電流，這是電磁感應現象。
A．電飯鍋的主體是發熱體，是利用電流的熱效應工作的，故A不符合題意；
B．洗衣機的主體是電動機，其原理是通電導體在磁場中受力運動，故B不符合題意；
C．電磁起重機是利用電流的磁效應工作的，故C不符合題意；
D．風力發電機是利用電磁感應原理制成的，將機械能轉化為電能，故D符合題意。
故選D。
10．組云街上投放了許多小黃車，為促進文明騎行，某同學對小黃車的啟動做了如下設想：只有戴上頭盔并扣上卡扣后，頭盔上的開關（S1）才會閉合，再掃碼閉合感應開關（S2），車才能正常啟動。下列電路符合設想的是（ ）
A． B．
C． D．
【答案】A
【詳解】根據題意可知，只有戴上頭盔并扣上卡扣后，頭盔上的開關（S1）才會閉合，再掃碼閉合感應開關（S2），車才能正常啟動，這說明兩個開關相互影響，是串聯在一起的，一起控制電動機，故A符合題意，BCD不符合題意。
故選A。
11．完全相同的甲、乙兩容器，裝有相同體積的液體，液面相平，將一蠟塊分別放入兩容器中，靜止時如圖所示，關于蠟塊受到的浮力和，容器底受到液體的壓強和大小說法正確的是（ ）
A．， B．，
C．， D．，
【答案】C
【詳解】由圖可知，蠟塊在甲容器中下沉，所以
在乙容器中漂浮
所以
由阿基米德原理可知
由圖可以看出
所以，兩種液體的密度大小關系是
又因為兩容器液面等高，根據液體壓強計算公式，可得液體對容器底部的壓強大小關系為
故ABD不符合題意，C符合題意。
故選C。
12．如圖所示，電源電壓恒為6V，定值電阻R的阻值為10Ω，閉合開關后，使變阻器的阻值減小10Ω，電流表的示數變化了0.1A，則下列說法正確的是（ ）
A．定值電阻的電功率增加了0.5W B．電流表示數減小了0.1A
C．電壓表示數減小了0.5V D．變阻器的電功率減小了0.9W
【答案】A
【詳解】由圖得，定值電阻與變阻器串聯，電壓表測量電阻器的電壓，電流表測量電路電流。設閉合電路時，變阻器接入電路中電阻為RP，則滑片移動后，變阻器接入電路中電阻變?yōu)镽P?10Ω；
B．此時電路中總電阻減小10Ω， 歐姆定律得，電路中電流增大，則電路中電流增大0.1A，即電流表的示數增大了0.1A，故B錯誤；
C．由串聯電路電壓規律可知，滑動變阻器兩端的電壓減小量與定值電阻兩端電壓增加量相等，則電壓表的示數減小了
ΔU=ΔIR=0.1A×10Ω=1V
故C錯誤；
AD．由電路電阻特點與歐姆定律得
UR+RP=UR+RP?10Ω?0.1A
即
6V10Ω+RP=6V10Ω+RP?10Ω?0.1A
解得
RP=20Ω，RP=?30Ω（舍去）
則滑片未移動前，電路中電流為
I1=UR+RP=6V10Ω+20Ω=0.2A
變阻器的阻值減小10Ω后，電路中電流變?yōu)?br>I2=I1+ΔI=0.2A+0.1A=0.3A
定值電阻的電功率增加了
ΔPR=I22R?I12R=0.3A2×10Ω-0.2A2×10Ω=0.5W
變阻器的電功率減小了
ΔPP=I22R'P?I12RP=0.3A2×20Ω?10Ω-0.2A2×20Ω=0.1W
故A正確，D錯誤。
故選A。
二、填空題（本題共9個小題，每空1分，共25分。）
13．（1）圖1中，電流表示數為 A；
（2）圖2中，彈簧測力計示數為 N；
（3）圖3中，體溫計示數為 ℃。
【答案】 0.4 5.4 36.5
【詳解】（1）[1]由圖1可知，電流表量程為0~0.6A，分度值為0.02A，所以其示數為0.4A。
（2）[2]由圖2可知，彈簧測力計分度值0.1N，所以其示數為5.4N。
（3）[3]由圖3可知，體溫計的分度值為0.1℃，此時示數為36.5℃。
14．《墨經》中最早記載了小孔成像現象，該現象由于光的 形成。如圖為書中繪制的示意圖，要讓室內墻壁上的像看得更清楚，房間的亮度應較 。當室外的人靠近小孔時，他在墻壁上所成像的大小將變 。
【答案】 直線傳播 暗 大
【詳解】[1][2][3]小孔成像的原理是光的直線傳播；所成的是倒立的實像；成像的大小與像到小孔的距離、物到小孔的距離有關；探究成像規時，要使像更亮，要增大物體和環境的對比度。要讓室內墻壁上的像看得更清楚，房間的亮度應較暗；室外的人靠近小孔，光線發散程度更大，像距不變，所以像將變大。
15．如圖為單缸四沖程汽油機的 沖程，該沖程活塞移動時，汽缸內燃料混合氣體的壓強變 。若該汽油機轉速為2400r/min，則它每分鐘完成 個如圖所示的沖程。
【答案】 壓縮 大 1200
【詳解】[1][2]內燃機的四個沖程有吸氣沖程、壓縮沖程、做功沖程、排氣沖程；判斷沖程名稱可用口訣：“先看氣門開關情，再看活塞上下行；開下吸氣開上排，關上壓縮關下功”，由圖可知活塞向上運動，兩氣門關閉，因此是壓縮沖程；壓縮沖程過程中，汽缸內部體積變小，壓強變大。
[3]熱機完成一個工作循環中，飛輪轉動2圈，完成壓縮沖程1個，若該汽油機轉速是2400r/min，表示每分鐘飛輪轉動2400圈，它每分鐘完成1200個壓縮沖程。
16．氫能源作為新型能源，其熱值大，有著巨大的開發使用潛力。氫能源完全燃燒放出的熱量為 J。若有的熱量被水吸收，可以使 kg的水從升高到。與化石能源相比，“氫能源”的優勢還有 （寫出一個即可）。，
【答案】 1.43×108 143 清潔無污染
【詳解】[1]完全燃燒氫放出的熱量
完全燃燒氫放出的熱量為。
[2]由題知，水吸收的熱量
由Q=cmΔt可得，水的質量
水的質量為143kg。
[3]通常情況下，氫氣與氧氣燃燒后只生成水，對環境非常友好，清潔無污染。
17．如圖是街道上放置的“飛哥換電”，它為電動三輪車、外賣騎手、快遞騎手等低速電動車用戶提供蓄電池更換業務，是典型的利民互惠的共享型經濟。柜面上有11個充電柜，充電時各充電柜中的蓄電池是
（選填“串聯”或“并聯”）關系，此時蓄電池相當于電路中的 （選填“用電器”或“電源”）；騎手用手機上下載的“飛哥換電”APP掃描二維碼，這些信息是通過 傳到用戶手機的。
【答案】 并聯 用電器 電磁波
【詳解】[1]充電時各充電柜中的蓄電池是互不影響的，故為并聯。
[2]蓄電池充電時消耗電能，此時蓄電池工作時將電能轉化為其他形式的能，故相當于電路中的用電器。
[3]廣播、電視、移動通信、衛星都是用電磁波傳遞信息的。騎手用手機上下載的“飛哥換電”APP掃描二維碼，這些信息是通過電磁波傳到用戶手機的。
18．用如圖所示的滑輪組勻速提升300N的重物，5s內提升了2m，動滑輪重60N。此過程中克服繩重和摩擦所做的額外功占總功的，則有用功為 J，額外功為 J，滑輪組的機械效率為 。
【答案】 600 200 75%
【詳解】[1]拉力做的有用功
[2]克服動滑輪重力所做的額外功
因克服繩重和摩擦所做的額外功占總功的，所以
解得。
[3]拉力做的總功
由圖可知，滑輪組繩子的有效股數，則繩子自由端移動的距離
由可得，拉力
滑輪組的機械效率
19．我國自主研發的奮斗者號潛水器在馬里亞納海溝成功坐底，刷新中國載人深潛的新紀錄。據報道潛水器質量約為24t，當它漂浮在海面上時，所受浮力約為 N，設海水密度不變，潛水器沒入水面下繼續下潛時，受到海水的壓強 （選填“增大”“減小”或“不變”）。潛水器與潛水艇原理相同，都是靠改變 實現浮與沉的。（g?。?br>【答案】 2.4×105 增大 自身重力
【詳解】[1]當它漂浮在海面上時，所受浮力
F浮=G排=G=mg=24×103kg×10N/kg=2.4×105N
[2]設海水密度不變，潛水器沒入水面下繼續下潛時，所處深度h變大，由p=ρ水gh可知，它受到海水的壓強變大。
[3]潛水艇是靠改變自身重力來實現浮與沉的，潛水器與潛水艇原理相同，也是靠改變自身重力來實現浮與沉的。
20．兩個質量不計的薄壁圓柱形容器甲和乙，高度相同但底面積不同，分別裝滿水和濃鹽水后靜置在水平桌面上，所裝的水和濃鹽水質量剛好相等?，F(xiàn)在將兩個完全相同的雞蛋分別放入水和濃鹽水中，待靜止后雞蛋的狀態如圖所示，則水和濃鹽水對容器底部的壓強大小關系為p甲 p乙，甲和乙容器對桌面的壓力大小關系為F甲 F乙。
【答案】 < >
【詳解】[1]由于圓柱形容器甲和乙高度相同，分別裝滿水、濃鹽水后靜置在水平桌面上，則液體的深度相同，將兩個完全相同的雞蛋分別放入水和濃鹽水中，待靜止后雞蛋的狀態如圖所示，液體的深度仍相同，由于
根據p=ρgh可知
[2]由圖可知：雞蛋在水下沉，在鹽水中處于漂浮，則
所以
由于甲、乙分別裝滿水、濃鹽水后靜置在水平桌面上，所裝的水和濃鹽水質量剛好相等，則
放入水和濃鹽水中雞蛋完全相同的，則根據水平面上物體的壓力和自身的重力相等可知
所以
21．如圖所示，電源電壓恒為4.5V，電壓表量程“0~3V”，電流表量程“0~0.6A”，滑動變阻器規格“10Ω，1A”，燈泡標有“2.5V 1.25W”，閉合開關，不考慮燈絲電阻的變化，調節滑動變阻器過程中，保證電路安全，則電壓表的示數變化范圍是 ，電路總功率變化范圍是 。
【答案】 1.5~2.5V 1.35~2.25W
【詳解】[1][2]由電路圖可知，滑動變阻器與燈泡串聯，電壓表測燈泡兩端的電壓，電流表測電路中的電流。根據P=UI可知，燈泡的額定電流
IL額=P額U額=
該電路為串聯電路，串聯電路中各處的電流相等，且電流表的量程為0～0.6A，所以電路中的最大電流為 Imax=0.5A，電路的最大功率
Pmax=UImax=4.5V×0.5A=2.25W
此時電壓表示數最大，等于燈泡的額定電壓，即
Umax=U額=2.5V
當滑動變阻器接入電路中的電阻最大時，燈泡的功率最小，不考慮燈絲電阻的變化，此時電路中的電流
Imin=URL+Rmax=4.5V5Ω+10Ω=0.3A
電壓表的最小示數
Umin=ULmin=IminRL=0.3A×5Ω=1.5V
電路的最小電功率
Pmin=UImin=4.5V×0.3A=1.35W
所以電壓表的示數變化范圍為1.5~2.5V，電路總功率變化范圍是1.35~2.25W。
三、解答題（本題共9個小題，共51分。其中23、24題應寫出必要的解題過程）

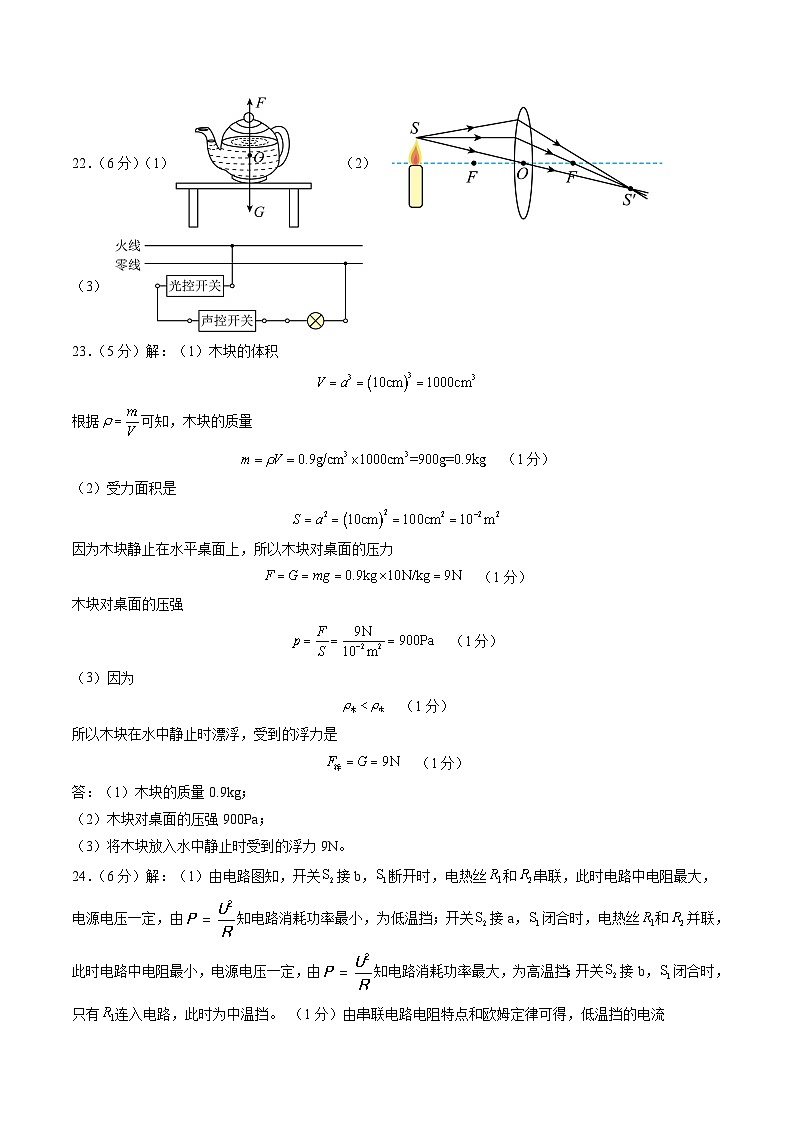

22．（6分）按要求作圖：
（1）茶壺靜止在水平桌面上，O為其重心，請畫出其所受重力和支持力的示意圖。
（2）補全圖中射向凸透鏡折射后的光路，保留必要的作圖痕跡，否則不給分。
（3）如圖，S1是光控開關，夜晚自動閉合，白天斷開；S2是聲控開關，有聲音時自動閉合，安靜時斷開。請將如圖連接成聲光控樓道節能照明電路。
【答案】（1） （2）
（3）
【解析】（1）茶壺靜止在水平桌面上，受到重力G的方向豎直向下、支持力F的方向豎直向上，二力是一對平衡力，大小相等、方向相反，作用點都在重心O上；從重心O分別沿豎直向下、豎直向上的方向畫一條帶箭頭的有向線段，用G、F表示，如圖所示：
（2）由S發出的、平行于主光軸的光線經凸透鏡折射后將過焦點；過光心的光線傳播方向不改變。兩條折射光線的交點S′就是S通過凸透鏡成的像，圖中入射光線經凸透鏡折射后過像點，如圖所示：
（3）由題意可知，樓道照明燈泡亮的條件是：必須是晚上亮、白天不亮，必須有人經過亮、沒人不亮，所以光控開關和聲控開關不能獨立工作，所以，燈泡應用與兩個開關串聯，且火線要先過開關，再接入燈泡尾部的金屬點，零線接入螺旋套，如下圖所示：
23．（5分）將密度為，邊長為10cm的正方體木塊放在水平桌面上，g取10N/kg。求：
（1）木塊的質量；
（2）木塊對桌面的壓強；
（3）將木塊放入水中靜止時受到的浮力。
【答案】（1）0.9kg；（2）900Pa；（3）9N
【詳解】解：（1）木塊的體積
根據可知，木塊的質量
（2）受力面積是
因為木塊靜止在水平桌面上，所以木塊對桌面的壓力
木塊對桌面的壓強
（3）因為
所以木塊在水中靜止時漂浮，受到的浮力是
答：（1）木塊的質量0.9kg；
（2）木塊對桌面的壓強900Pa；
（3）將木塊放入水中靜止時受到的浮力9N。
24．（6分）下表為某電熱水器的銘牌（其中一項內容已模糊不清），電熱水器內部簡化電路如圖所示，R1和R2均為電熱絲。
求：
（1）電熱絲R2的阻值。
（2）熱水器在高溫擋正常工作時的額定電流（結果保留一位小數）。
（3）熱水器在低溫擋工作一小時所產生的熱量。

【答案】（1）66Ω；（2）8.3A；（3）1.584×106 J
【詳解】解：（1）由電路圖知，開關接b，斷開時，電熱絲和串聯，此時電路中電阻最大，電源電壓一定，由知電路消耗功率最小，為低溫擋；開關接a，閉合時，電熱絲和并聯，此時電路中電阻最小，電源電壓一定，由知電路消耗功率最大，為高溫擋；開關接b，閉合時，只有連入電路，此時為中溫擋。由串聯電路電阻特點和歐姆定律可得，低溫擋的電流
所以
中溫擋的電流
所以
則電熱絲的阻值
（2）高溫擋工作時，兩電熱絲并聯，由并聯電路特點和歐姆定律可得，高溫擋工作時的電流
（3）低溫擋兩電熱絲串聯，工作一小時所產生的熱量
答：（1）電熱絲R2的阻值為66Ω；
（2）高溫擋正常工作時的額定電流為8.3A；
（3）低溫擋工作一小時所產生的熱量為1.584×106J。
25．（5分）學習了熔化和凝固的知識之后，同學們進行了一些實驗研究。小紅與小明分別設計了如圖甲所示的實驗裝置，探究冰的熔化過程。
（1）小明組裝實驗裝置時，應 （選填“自下而上”或“自上而下”）進行組裝。
（2）小紅未對冰進行加熱，可是試管中的冰仍然熔化了，小紅認為冰的熔化不需要吸熱。她的看法是
（選填“正確”或“錯誤”）的。
（3）圖乙是小紅在某個時刻觀察到的溫度計的示數，此時所測的溫度是 ℃。
（4）小明根據實驗數據，繪出了如圖丙所示的冰的溫度隨時間變化的圖象，由圖象可知，冰在熔化過程中的特點是 。
（5）如圖丁所示是小嚴探究鹽水的凝固點所繪制的溫度隨時間變化的圖象。根據圖象，小嚴知道了人們常在不能及時熔化的積雪地面上撒融雪劑（工業鹽），可加快積雪的熔化的原因是 。
【答案】 自下而上 錯誤 ﹣4 持續吸熱，溫度不變 鹽水的熔點比水的熔點低
【詳解】（1）[1]酒精燈需用外焰加熱，所以要放好酒精燈，再固定鐵圈的高度；而溫度計的玻璃泡要全部浸沒到液體中，但不能碰到容器壁和容器底，所以放好燒杯后，再調節溫度計的高度，故應按照自下而上的順序進行組裝實驗器材。
（2）[2]冰的熔點較低，放在室內時，室內的溫度高于冰的熔點，冰也會從室溫中吸收熱量而熔化，所以小紅的看法是錯誤的。
（3）[3]由乙圖可知，溫度計的分度值是1℃，此時是零下，液柱上表面對準了第4個小格處，因此溫度計的示數為﹣4℃。
（4）[4]由丙圖可知，冰在熔化過程中雖然吸收熱量，但溫度不變。
（5）[5]由丁圖可知，鹽水的凝固點為﹣2℃，即鹽水的熔點為﹣2℃，低于冰的熔點，在雪地上撒鹽，降低了雪的熔點，可使雪在較低氣溫下熔化，因此撒鹽可以除雪。
26．（6分）小華利用“F”光源來研究凸透鏡成像。
（1）實驗前，小華應調整“F”光源和光屏的中心在凸透鏡的 上；
（2）小華將“F”光源、凸透鏡和光屏按照圖1所示位置放置時，光屏上能成清晰的像，所成的像是
立的。凸透鏡的焦距為 cm；
（3）小華繼續進行研究，當出現圖2所示場景時，光屏上的像是清晰的；
①依此成像原理可制成 （選填“投影儀”“照相機”或“放大鏡”）；
②現保持光源和光屏位置不變，小華將凸透鏡移至另一位置，發現光屏上也成清晰的像，此時凸透鏡所在位置的刻度是 cm。若要再模擬近視眼成因，小華僅需將光屏向 移動少許。
【答案】 主光軸 倒 5.0 投影儀 17.5 右
【詳解】（1）[1]為了使像成在光屏中央，應調整燭焰和光屏的中心在凸透鏡的主光軸上。
（2）[2]當蠟燭、凸透鏡和光屏處于圖1所示位置時，恰好在光屏上成清晰的像，由圖可知，此時物距等于像距，在光屏上成倒立、等大的實像。
[3]此時物距等于像距等于二倍焦距，此時物距
u=20.0cm-10.0cm=10.0cm
物距是10.0cm，則焦距為5.0cm。
（3）[4]圖2中物距小于像距，則成倒立、放大的實像，投影儀根據此原理工作的。
[5]保持光源和光屏位置不變，小華將凸透鏡移至另一位置，發現光屏上也成清晰的像，根據光路可逆，此時物距與像距交換，原來物距是7.0cm，移動后的像距為7.0cm，則凸透鏡的位置
l=24.5cm-7cm=17.5cm
[6]要模擬近視眼，即像成在光屏的前方，因而將光屏向右移動一段距離即可。
27．（6分）小敏同學利用天平、細線、量筒和水等器材測量一石塊（不吸水）的密度。

（1）將天平放置在水平桌面上，把游碼移到標尺左端的零刻度線處，發現，指針如圖甲所示，此時應將平衡螺母向 （填“左”或“右”）調節，使天平平衡；
（2）小敏測量石塊的質量過程中進行了如圖乙所示的操作，其中的操作錯誤是 ；
（3）糾正錯誤后，將石塊放入托盤天平的左盤，使天平再次平衡時，所用砝碼和游碼在標尺上的位置如圖丙所示，則石塊的質量是 g；
（4）將石塊放入盛水的量筒中，如圖丁所示，則石塊的密度為 kg/m3；
（5）測完石塊密度后，小敏又對一小塊吸水磚進行了密度測量，步驟如下：
①用調節好的天平測出磚塊的質量為m1；
②在量筒中裝入適量體積的水，記為V1；
③用細線系住磚塊浸沒在量筒的水中，直到磚塊不再吸水，讀出量筒中水的體積記為V2；
④取出磚塊，測出其此時的質量為m2；
⑤寫出磚塊密度的表達式ρ磚= 。（用題中字母表示，水的密度用ρ水表示）
【答案】 右 測量過程中調節平衡螺母 58 2.9×103
【詳解】（1）[1]將天平放置在水平臺面上，把游碼移到標尺左端的零刻度線處，調節天平橫梁平衡時，發現指針在分度盤標尺上的位置如圖甲所示，指針偏向分度盤的左側，說明天平的左端下沉，平衡螺母向上翹的右端移動。
（2）[2]在使用天平稱量物體的質量時，通過增減砝碼和移動游碼使天平平衡，不能再移動平衡螺母。
（3）[3]物體質量等于砝碼質量加游碼對應的刻度值，則石塊的質量為
（4）[4]石塊的體積為
石塊的密度為
（5）[5]磚塊吸收水的質量為
則磚塊吸收水的體積為
則磚塊的體積為
則磚塊的密度為
28.（5分）如圖所示，是某小組用彈簧測力計、木塊、鉤碼、長木板和毛巾探究“影響滑動摩擦力大小的因素”的實驗“
（1）實驗過程中，應拉著木塊在木板上做 運動，測力計的示數如圖甲所示，則木塊受到的滑動摩擦力大小為 N；
（2）對比甲、乙兩次實驗，是為了探究滑動摩擦力的大小與 的關系。在圖甲中，若拉著木塊以比原來更大的速度運動，木塊所受滑動摩擦力的大小將 ；
（3）實驗小組想進一步探究滑動摩擦力的大小與接觸面粗糙程度的關系，進行了如圖丙所示的實驗，當彈簧測力計示數達到最大值時仍沒拉動木塊，為了使用現有實驗器材進行探究，可嘗試采取的辦法是： 。
【答案】 勻速直線 4.2 壓力 不變 先將木塊上的砝碼取下，測出滑動摩擦力的大小，再與甲圖實驗的數據進行比較
【詳解】（1）[1]實驗時，為了讓彈簧測力計的示數等于木塊受到的摩擦力，應拉著木塊在木板上做勻速直線運動。
[2]由圖甲得，彈簧測力計的分度值為0.2N，示數為4.2N，則木塊受到的滑動摩擦力大小為4.2N。
（2）[3]甲乙實驗得，當接觸面粗糙程度相同時，壓力越大，彈簧測力計的示數越大，即物體受到的摩擦力越大，說明滑動摩擦力的大小與壓力大小有關。
[4]滑動摩擦力只與壓力、接觸面粗糙程度大小有關，與速度大小無關，在圖甲中，若拉著木塊以比原來更大的速度運動，木塊所受滑動摩擦力的大小將不變。
（3）[5]圖丙所示的實驗，當彈簧測力計示數達到最大值時仍沒拉動木塊，說明木塊受到的摩擦力大于彈簧測力計的最大測量范圍，則可以先將木塊上的砝碼取下，減小壓力大小，減小物體的摩擦力大小，測出滑動摩擦力的大小，再與甲圖實驗的數據進行比較。
29．（5分）在探究“導體在磁場中運動時產生感應電流的條件”的實驗中，小芳發現每次電流表指針擺動的角度不同，又提出了“感應電流的大小與哪些因素有關”的問題。
（1）小芳猜想：感應電流的大小可能與導體切割磁感線運動的速度有關，速度越大， 能越大，轉化成的電能就越多，電流就越大；
（2）小芳為了驗證自己的猜想，利用如圖所示的裝置進行實驗，足夠大的磁體放在水平面上，驅動裝置通過兩根絕緣硬棒ab、cd使導體PQ水平向右運動（導體運動區域的磁場強弱相同）。同一次實驗，應使導體PQ做 （勻速/變速）運動；
下表是實驗測得的數據，分析數據可得出感應電流的大小與導體運動速度成 ；
（3）此實驗運用的探究方法主要是 ；
（4）你的猜想：感應電流的大小可能還與 有關。
【答案】 動 勻速 正比 控制變量法 磁場強弱
【詳解】（1）[1]物體的動能與質量和速度有關，因此導體的質量不變，速度越大，動能越大，轉化成電能就越多，電流就越大。
（2）[2][3]為了驗證感應電流與速度之間的關系，應保持導體運動區域的磁場強弱相同，改變導體的運動速度，但同一次實驗，應使導體做勻速運動；分析表格中的電流值和速度值，可得出結論：感應電流的大小與導體運動速度成正比。
（3）[4]由（2）知，實驗中控制其他變量不變，只研究其中一個因素，因此運用的是控制變量法。
（4）[5]根據描述可知要產生感應電流，還存在磁場這個因素，所以感應電流的大小還可能與磁場的強弱有關。
30．（7分）小紅用如圖所示的電路測量小燈泡正常發光時的電阻。所選器材有：干電池兩節、電流表、電壓表、額定電壓為的小燈泡、開關、“，1.5A”的滑動變阻器各一只、導線若干。
（1）用筆畫線代替導線將圖甲中的電路連接完整 ；
（2）連接好電路，將滑動變阻器的滑片移至最 端。閉合開關，移動滑動變阻器的滑片，直至電壓表的示數是 V時，讀出電流表的示數如圖乙所示，為 A，小燈泡正常發光時的電阻約為 （保留一位小數）；
（3）小紅想測量小燈泡燈絲在常溫時的電阻大小，于是設計方案：移動滑動變阻器的滑片，直至燈絲不發光，讀出電流表和電壓表的示數，計算出電阻的大小，你認為小紅的方案是否正確？ 。判斷的依據是： 。
【答案】 左 2.5 0.28 8.9 不正確 見解析
【詳解】（1）[1]本實驗中，電壓表應與燈泡并聯，小燈泡額定電壓為，則電壓表選擇的量程，故連接如圖所示：
（2）[2]為了保護電路，應將滑動變阻器的滑片移至最大阻值處，所以把滑片移至最左端。
[3][4][5]為了測量小燈泡正常發光時的電阻，所以應移動滑片，直至電壓表示數達到小燈泡的額定電壓，如圖乙，讀出此時電流表的示數，則小燈泡正常發光的電阻
（3）[6][7]實驗過程中，由于電流的熱效應，燈絲的溫度會升高，測出的不是常溫下燈絲的電阻，所以小紅的方案不正確。XX牌電熱水器
額定電壓
220V
額定電流
高溫擋
中溫擋
5A
低溫擋
2A
實驗次數
1
2
3
4
5
6
速度/（cm?s﹣1）
1
2
3
4
5
6
電流/mA
2.0
4.0
5.9
8.1
10.2
11.8
