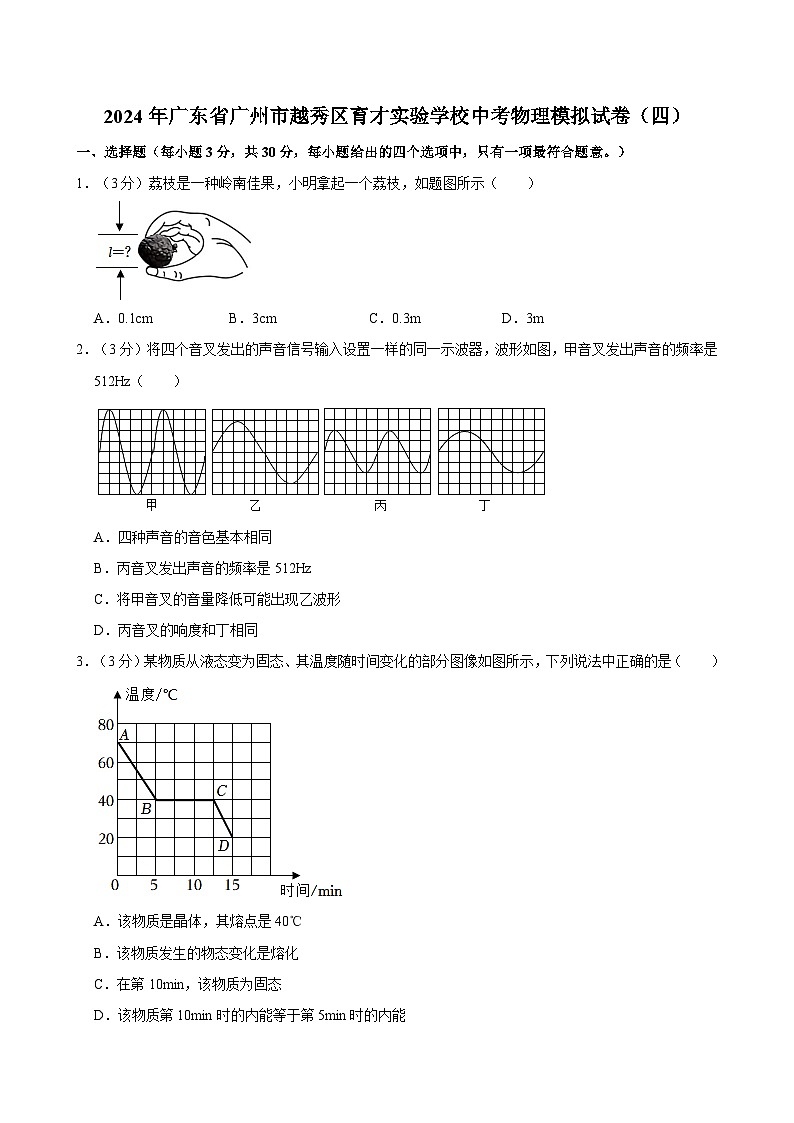

2024年廣東省廣州市越秀區育才實驗學校中考物理模擬試卷（四）

這是一份2024年廣東省廣州市越秀區育才實驗學校中考物理模擬試卷（四），共23頁。試卷主要包含了選擇題，填空作圖題，解析題，實驗探究題等內容，歡迎下載使用。
1．（3分）荔枝是一種嶺南佳果，小明拿起一個荔枝，如題圖所示（ ）
A．0.1cmB．3cmC．0.3mD．3m
2．（3分）將四個音叉發出的聲音信號輸入設置一樣的同一示波器，波形如圖，甲音叉發出聲音的頻率是512Hz（ ）
A．四種聲音的音色基本相同
B．丙音叉發出聲音的頻率是512Hz
C．將甲音叉的音量降低可能出現乙波形
D．丙音叉的響度和丁相同
3．（3分）某物質從液態變?yōu)楣虘B(tài)、其溫度隨時間變化的部分圖像如圖所示，下列說法中正確的是（ ）
A．該物質是晶體，其熔點是40℃
B．該物質發生的物態變化是熔化
C．在第10min，該物質為固態
D．該物質第10min時的內能等于第5min時的內能

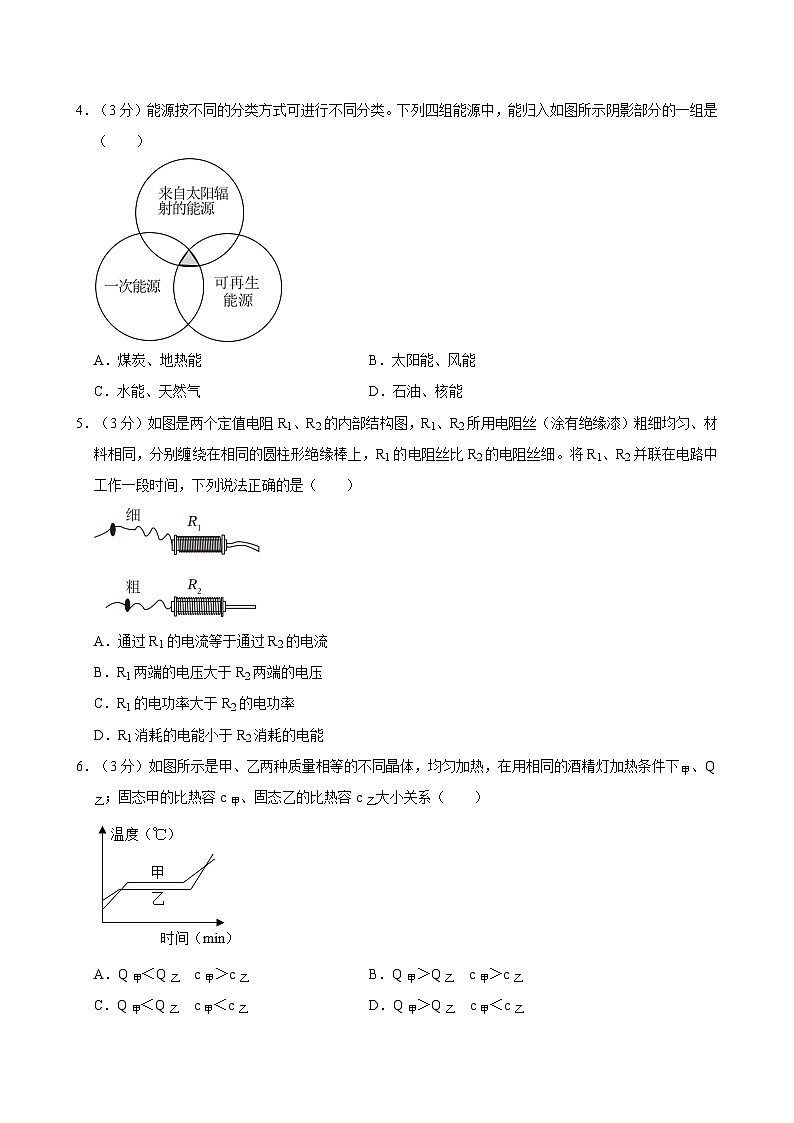

4．（3分）能源按不同的分類方式可進行不同分類。下列四組能源中，能歸入如圖所示陰影部分的一組是（ ）
A．煤炭、地熱能B．太陽能、風能
C．水能、天然氣D．石油、核能
5．（3分）如圖是兩個定值電阻R1、R2的內部結構圖，R1、R2所用電阻絲（涂有絕緣漆）粗細均勻、材料相同，分別纏繞在相同的圓柱形絕緣棒上，R1的電阻絲比R2的電阻絲細。將R1、R2并聯在電路中工作一段時間，下列說法正確的是（ ）
A．通過R1的電流等于通過R2的電流
B．R1兩端的電壓大于R2兩端的電壓
C．R1的電功率大于R2的電功率
D．R1消耗的電能小于R2消耗的電能
6．（3分）如圖所示是甲、乙兩種質量相等的不同晶體，均勻加熱，在用相同的酒精燈加熱條件下甲、Q乙；固態甲的比熱容c甲、固態乙的比熱容c乙大小關系（ ）
A．Q甲＜Q乙 c甲＞c乙B．Q甲＞Q乙 c甲＞c乙
C．Q甲＜Q乙 c甲＜c乙D．Q甲＞Q乙 c甲＜c乙

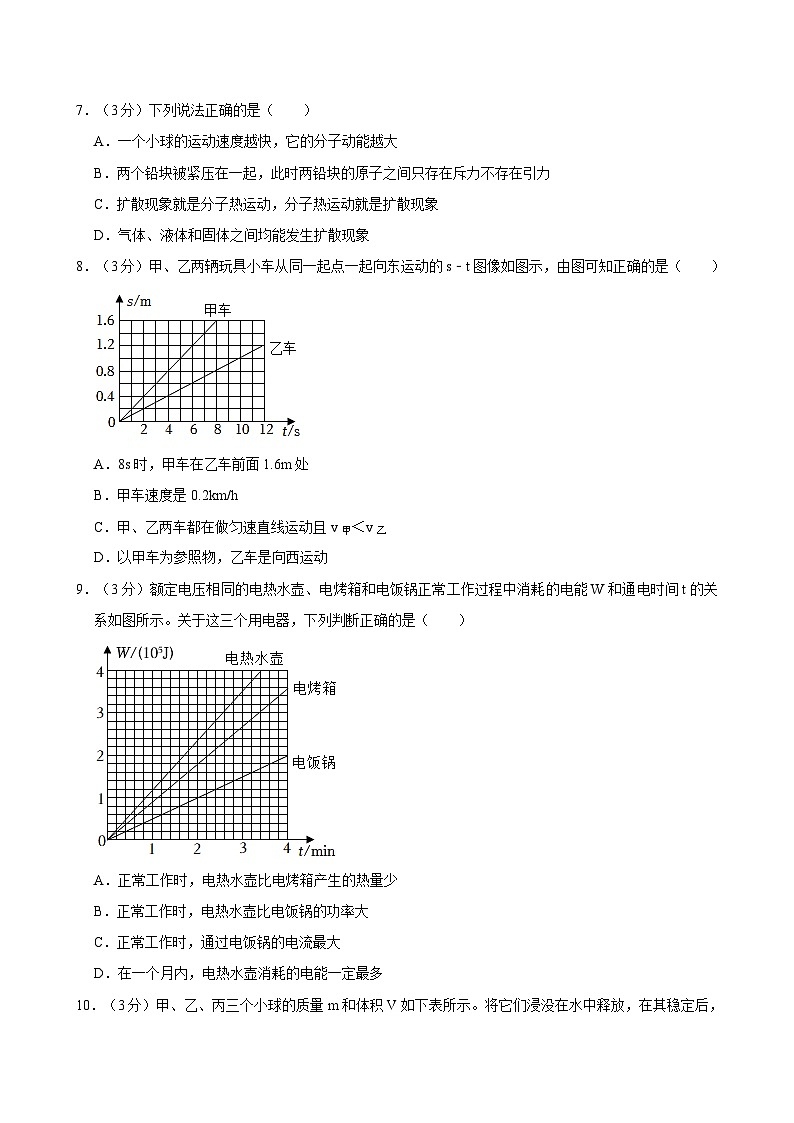

7．（3分）下列說法正確的是（ ）
A．一個小球的運動速度越快，它的分子動能越大
B．兩個鉛塊被緊壓在一起，此時兩鉛塊的原子之間只存在斥力不存在引力
C．擴散現象就是分子熱運動，分子熱運動就是擴散現象
D．氣體、液體和固體之間均能發生擴散現象
8．（3分）甲、乙兩輛玩具小車從同一起點一起向東運動的s﹣t圖像如圖示，由圖可知正確的是（ ）
A．8s時，甲車在乙車前面1.6m處
B．甲車速度是0.2km/h
C．甲、乙兩車都在做勻速直線運動且v甲＜v乙
D．以甲車為參照物，乙車是向西運動
9．（3分）額定電壓相同的電熱水壺、電烤箱和電飯鍋正常工作過程中消耗的電能W和通電時間t的關系如圖所示。關于這三個用電器，下列判斷正確的是（ ）
A．正常工作時，電熱水壺比電烤箱產生的熱量少
B．正常工作時，電熱水壺比電飯鍋的功率大
C．正常工作時，通過電飯鍋的電流最大
D．在一個月內，電熱水壺消耗的電能一定最多
10．（3分）甲、乙、丙三個小球的質量m和體積V如下表所示。將它們浸沒在水中釋放，在其穩定后，三個小球所受的浮力分別為F甲、F乙和F丙。下列判斷正確的是（ ）
A．F甲＞F乙＞F丙B．F乙＞F甲＞F丙
C．F丙＞F乙＞F甲D．F甲＞F丙＞F乙
二、填空作圖題（共25分）
11．（7分）如圖所示，焦距為10cm凸透鏡，光心為O（位于15cm處），S'是S點經過凸透鏡所成的像，光線a、b、c是S點發出的三束經過凸透鏡后的折射光線；凸透鏡右側放置一塊平面鏡。
（1）請畫出光線a、b、c的入射光線；
（2）發光體SL經過凸透鏡所成的是 （選填“倒立”或“正立”）、 （選填“實像”或“虛像”）；
（3）以E點表示眼睛，請畫出人眼經過平面鏡看見S'的光路圖。
12．（7分）O為支點的輕質杠桿原處于水平靜止。
（1）在杠桿左邊某處掛上G＝10N的鉤碼，在另一處施加力F，甲、乙、丙三個情景中可以使杠桿仍處于水平靜止的是圖 （選填編號）
（2）如圖丁，分別在杠桿上的A、B兩點施加力F1、F2，使杠桿水平靜止，測得F1與F2的大小相等（F2未畫出）。
①畫出F1的力臂L1
②F2的力臂L2 L1（選填“＞”、“＝”、“＜”）依據是 。
13．（4分）（1）如圖甲所示，連接電池、線圈和LED，通電線圈的A端會吸引鐵棒，線圈A端會吸引還是排斥鐵棒？ ，LED （選填“亮”“不亮”）。
（2）如圖乙，通電導線ab、cd固定不動，此時磁體對導線ab的作用力Fab的方向為向左，則導線cd的受到磁場力的方向為 （選填“向左”、“向右”或“不受力”）。
（3）如圖丙所示，赤道表面地磁場磁感線與水平地面平行指向北方，水平東西放置的導線與能測微弱電流的電流表組成閉合電路，可讓導線 。
A．靜止
B．水平向東運動
C．水平向南運動
D．豎直向上運動
14．（3分）為美化教室環境，小明同學從家里帶來了盆栽花卉，放于水平窗臺上。盆栽花卉的總質量為2kg2，g取10N/kg。則該花盆對窗臺的壓強為 Pa；小明每周一都要給花澆一次水，澆水后與澆水前相比較 （選填“變大”、“變小”或“不變”）；忽然一陣風起，教室的窗簾飄向窗外，壓強 而導致（選填“變大”或“變小”）。
15．（4分）籃球運動軌跡如圖1所示。籃球在運動過程中經過M、N兩點，其動能和重力勢能的參數如圖2所示。
（1）通過數據計算可得，小球在M點時的機械能為 J；
（2）籃球在M點時離地高度 小球在N點時的離地高度；在M點時的速度 N點時的速度（前兩空選填“大于”、“等于”或“小于”）；
（3）在整個運動過程中，小球的機械能總量 （選填“變化”或“不變”）。
三、解析題（16題14分，17題11分，共25分）
16．（14分）小強把額定電壓為2.5V的白熾小燈泡L1和LED燈L2連接成如圖所示的電路，閉合開關后發現L1不亮，L2亮，電流表示數為0.01A。
（1）用電壓表測得開關閉合時L1、L2兩端的電壓分別為0.01V和2.9V，求：
①此時小燈泡L1的電阻；
②此時小燈泡L1實際功率；
③LED燈L2工作10s鐘消耗的電能。
（2）根據上面的數據分析可知，小燈泡L1不亮的原因是 。
（3）小強認為增加L1兩端的電壓可能會使其變亮，他將如圖所示電路中電源的電池增加至3節。閉合開關，兩燈均不亮，這可能是 （選填“L1”或“L2”）燒斷，你的判斷理由是 。
17．（11分）如圖1所示，水平地面O點兩側粗糙程度不同，重力為6N的物體在AC段一直受到沿水平方向大小不變的拉力F1，F(xiàn)1＝5N，到斜面后受到另一大小與F1相同的拉力F2（拉力方向和運動方向一致）。
（1）如果物體在AB段做勻速直線運動，那么在OC段是否也做勻速直線運動？依據是 ；
（2）物體到達E點（E點不是最高點）的瞬間，撤去F2，在圖2畫出物體此時受到的力的示意圖。
（3）如果運動距離sAC＝20cm，運動時間tAC＝2s，求F1在AC段所做功的功率；
（4）求人使用斜面拉物體時的效率。
四、實驗探究題（共10分）
18．（10分）如圖甲所示，是科技興趣小組制作的“真空炮”模型：在一根兩端開口、內壁光滑、水平放置的透明塑料管左端管口處，放置一枚彈丸；靠近管口右端連接一抽氣機，抽氣一段時間后，彈丸便可沖開擋板2從管右端射出；
彈丸從管口射出的出口速度與哪些因素有關呢？小明提出了如下猜想：
A：與彈丸的形狀有關
B：與彈丸的質量有關
C：與抽氣時間有關
小明在塑料管壁兩側安裝了多套光電傳感計時器，用于測量彈丸在管中不同位置的運動速度；
請完成下列各實驗步驟的填空：
（1）抽出擋板1時，彈丸受到的動力來自其兩端氣體的氣壓差；
（2）探究猜想A時，控制彈丸的質量和抽氣時間相同，分別用球形與彈頭形彈丸進行實驗（如圖乙所示），則出口速度較大的是 彈丸；
（3）為了探究猜想B，請幫小明設計一個完整的實驗步驟；
（4）探究猜想C時，根據實驗數據繪制了彈丸射出的出口速度隨抽氣時間變化關系的圖像（如圖丙所示），試解釋抽氣時間t1后，彈丸射出的出口速度保持不變的原因： 。
2024年廣東省廣州市越秀區育才實驗學校中考物理模擬試卷（四）
參考答案與試題解析
一、選擇題（每小題3分，共30分，每小題給出的四個選項中，只有一項最符合題意。）
1．（3分）荔枝是一種嶺南佳果，小明拿起一個荔枝，如題圖所示（ ）
A．0.1cmB．3cmC．0.3mD．3m
【答案】B
【解答】解：由生活常識可知，一般荔枝的直徑約為3～5cm，故ACD不正確。
故選：B。
2．（3分）將四個音叉發出的聲音信號輸入設置一樣的同一示波器，波形如圖，甲音叉發出聲音的頻率是512Hz（ ）
A．四種聲音的音色基本相同
B．丙音叉發出聲音的頻率是512Hz
C．將甲音叉的音量降低可能出現乙波形
D．丙音叉的響度和丁相同
【答案】C
【解答】解：A、由四圖可知，則音色基本相同；
B、由圖可知，頻率是512Hz，兩者的頻率相同；
C、由圖可知，而乙為一個波形，故C錯誤；
D、由圖可知，故丙音叉的響度與丁相同。
故選：C。
3．（3分）某物質從液態變?yōu)楣虘B(tài)、其溫度隨時間變化的部分圖像如圖所示，下列說法中正確的是（ ）
A．該物質是晶體，其熔點是40℃
B．該物質發生的物態變化是熔化
C．在第10min，該物質為固態
D．該物質第10min時的內能等于第5min時的內能
【答案】A
【解答】解：
AB、由圖可知，為凝固過程，所以該物質為晶體，同一晶體的熔點和凝固點相同，故A正確；
C、在第10min時處于凝固過程中，故C錯誤；
D、物質凝固的過程中放出熱量，物質第10min時的內能小于第5min時的內能。
故選：A。
4．（3分）能源按不同的分類方式可進行不同分類。下列四組能源中，能歸入如圖所示陰影部分的一組是（ ）
A．煤炭、地熱能B．太陽能、風能
C．水能、天然氣D．石油、核能
【答案】B
【解答】解：A．地熱能是來自地球內部，故A不符合題意；
B．太陽能和風能是來自太陽的可再生能源，故B符合題意；
C．天然氣是化石能源，是不可再生能源；
D．石油和核能都是不可再生的，不是來自太陽輻射的能；
故選：B。
5．（3分）如圖是兩個定值電阻R1、R2的內部結構圖，R1、R2所用電阻絲（涂有絕緣漆）粗細均勻、材料相同，分別纏繞在相同的圓柱形絕緣棒上，R1的電阻絲比R2的電阻絲細。將R1、R2并聯在電路中工作一段時間，下列說法正確的是（ ）
A．通過R1的電流等于通過R2的電流
B．R1兩端的電壓大于R2兩端的電壓
C．R1的電功率大于R2的電功率
D．R1消耗的電能小于R2消耗的電能
【答案】D
【解答】解：AB、電阻絲R1與R2的材料相同，R2比R2更長，更細1的電阻比R2的電阻更大，
將R1、R2并聯在電路中工作一段時間，根據并聯電路的電壓特點可知，R8兩端的電壓等于R2兩端的電壓，故B錯誤；
根據歐姆定律可知，由于 R1的電阻比R4的電阻更大，所以通過R1的電流小于通過R2的電流，故A錯誤；
C、由于R7兩端的電壓等于R2兩端的電壓，通過R1的電流小于通過R6的電流，根據P＝UI可知，R1的電功率小于R2的電功率，故C錯誤；
D、根據W＝UIt可知，R6消耗的電能小于R2消耗的電能，故D正確。
故選：D。
6．（3分）如圖所示是甲、乙兩種質量相等的不同晶體，均勻加熱，在用相同的酒精燈加熱條件下甲、Q乙；固態甲的比熱容c甲、固態乙的比熱容c乙大小關系（ ）
A．Q甲＜Q乙 c甲＞c乙B．Q甲＞Q乙 c甲＞c乙
C．Q甲＜Q乙 c甲＜c乙D．Q甲＞Q乙 c甲＜c乙
【答案】C
【解答】解：（1）由于是用完全相同的加熱裝置給甲、乙兩種質量相等的不同晶體同時均勻加熱，則：Q甲小于Q乙。
（2）由圖形可知當質量相同的甲、乙兩種固體吸收相同的熱量時，根據Q＝cmΔt可知。
故選：C。
7．（3分）下列說法正確的是（ ）
A．一個小球的運動速度越快，它的分子動能越大
B．兩個鉛塊被緊壓在一起，此時兩鉛塊的原子之間只存在斥力不存在引力
C．擴散現象就是分子熱運動，分子熱運動就是擴散現象
D．氣體、液體和固體之間均能發生擴散現象
【答案】D
【解答】解：A．一個小球的運動速度大小是描述的機械運動情況，故A錯誤；
B．兩個鉛塊被緊壓在一起，故B錯誤；
CD．不同物質的分子彼此進入對方的現象，擴散現象可以在氣體，擴散現象是分子的熱運動形成的，故C錯誤。
故選：D。
8．（3分）甲、乙兩輛玩具小車從同一起點一起向東運動的s﹣t圖像如圖示，由圖可知正確的是（ ）
A．8s時，甲車在乙車前面1.6m處
B．甲車速度是0.2km/h
C．甲、乙兩車都在做勻速直線運動且v甲＜v乙
D．以甲車為參照物，乙車是向西運動
【答案】D
【解答】解：A．由圖可知第8s時，乙通過的路程為0.4m、乙兩車從同一起點向東運動、乙兩車相距s＝1.6m﹣7.8m＝0.2m，
因此8s時，甲車在乙車前面0.6m處；
B．甲通過的路程為1.6m時，則甲車的速度為；
CD．甲、乙都在做勻速直線運動，甲車通過的路程大于乙車的路程，由，v甲＞v乙，則乙車相對于甲車的位置向西，則以甲車為參照物，故C錯誤。
故選：D。
9．（3分）額定電壓相同的電熱水壺、電烤箱和電飯鍋正常工作過程中消耗的電能W和通電時間t的關系如圖所示。關于這三個用電器，下列判斷正確的是（ ）
A．正常工作時，電熱水壺比電烤箱產生的熱量少
B．正常工作時，電熱水壺比電飯鍋的功率大
C．正常工作時，通過電飯鍋的電流最大
D．在一個月內，電熱水壺消耗的電能一定最多
【答案】B
【解答】解：由圖像知額定電壓相同的電熱水壺、電烤箱和電飯鍋正常工作過程時，電熱水壺消耗的電能最多，電飯鍋消耗的電能最少知電熱水壺的功率最大，電飯鍋功率最小；
A、由W＝Pt可知，因不知道通電時間，故A錯誤；
B、由上面的分析知，電熱水壺比電飯鍋的功率大；
C、電熱水壺，電熱水壺的功率最大，電飯鍋功率最小可知通過電飯鍋的電流最?。?br>D、在一個月內，則無法比較消耗的電能的多少。
故選：B。
10．（3分）甲、乙、丙三個小球的質量m和體積V如下表所示。將它們浸沒在水中釋放，在其穩定后，三個小球所受的浮力分別為F甲、F乙和F丙。下列判斷正確的是（ ）
A．F甲＞F乙＞F丙B．F乙＞F甲＞F丙
C．F丙＞F乙＞F甲D．F甲＞F丙＞F乙
【答案】B
【解答】解：根據表格中的數據，利用公式ρ＝，三個小球的密度分別為：ρ甲＝0.5g/cm2、ρ乙＝0.8g/cm6、ρ丙＝2.7g/cm6；
甲、乙的密度小于水的密度、乙都漂浮在水中甲＝G甲＝m甲g＝30×10﹣3kg×10N/kg＝0.6N，F(xiàn)乙＝G乙＝m乙g＝40×10﹣3kg×10N/kg＝0.3N；
丙的密度大于水的密度，丙在水中下沉，丙受到的浮力為：F丙＝ρ水gV排＝ρ水gV丙＝1.0×108kg/m3×10N/kg×20×10﹣6m6＝0.2N；
由此可知，F(xiàn)乙＞F甲＞F丙。
故選：B。
二、填空作圖題（共25分）
11．（7分）如圖所示，焦距為10cm凸透鏡，光心為O（位于15cm處），S'是S點經過凸透鏡所成的像，光線a、b、c是S點發出的三束經過凸透鏡后的折射光線；凸透鏡右側放置一塊平面鏡。
（1）請畫出光線a、b、c的入射光線；
（2）發光體SL經過凸透鏡所成的是 倒立 （選填“倒立”或“正立”）、 實像 （選填“實像”或“虛像”）；
（3）以E點表示眼睛，請畫出人眼經過平面鏡看見S'的光路圖。
【答案】（1）見解答圖；（2）倒立；實像；（3）見解答圖.，
【解答】解：（1）已知光線c平行于主光軸，則入射光線過左側焦點，兩條入射光線的交點即為發光點S，即為光線a的入射光線
（2）發光點S經過凸透鏡所成的像正好在二倍焦距處，是實際光線會聚而成的、等大的實像；
（3）過S′點向平面鏡作垂線，并延長至等長，連接S″E與平面鏡相交于一點O，連接S′O，得到入射光線和反射光線；
故答案為：（1）見解答圖；（2）倒立；（3）見解答圖.，
12．（7分）O為支點的輕質杠桿原處于水平靜止。
（1）在杠桿左邊某處掛上G＝10N的鉤碼，在另一處施加力F，甲、乙、丙三個情景中可以使杠桿仍處于水平靜止的是圖 甲、丙 （選填編號）
（2）如圖丁，分別在杠桿上的A、B兩點施加力F1、F2，使杠桿水平靜止，測得F1與F2的大小相等（F2未畫出）。
①畫出F1的力臂L1
②F2的力臂L2 ＝ L1（選填“＞”、“＝”、“＜”）依據是 杠桿水平靜止，測得F1與F2的大小相等，根據F1L1＝F2L2可得：L2＝L1 。
【答案】（1）甲、丙；（2）①如上圖所示；②＝；杠桿水平靜止，測得F1與F2的大小相等，根據F1L1＝F2L2可得：L2＝L1。
【解答】解：（1）設杠桿一個格的長度為L，則：
圖甲中，左端力與力臂的乘積為10N×3L＝30L，由杠桿平衡條件可知杠桿平衡；
圖乙中，由于左，所以杠桿不平衡；
圖丙中，左端力與力臂的乘積為10N×3L＝30L，由杠桿平衡條件可知杠桿平衡；
即杠桿仍處于水平靜止的是圖甲和丙；
（2）①支點為O，從O做F5的垂線段就是F1的力臂l1，如下圖所示：
②杠桿水平靜止，測得F2與F2的大小相等，根據F1L5＝F2L2可得：L7＝L1。
故答案為：
（1）甲、丙；（2）①如上圖所示；杠桿水平靜止1與F3的大小相等，根據F1L1＝F8L2可得：L2＝L4。
13．（4分）（1）如圖甲所示，連接電池、線圈和LED，通電線圈的A端會吸引鐵棒，線圈A端會吸引還是排斥鐵棒？ 吸引 ，LED 不亮 （選填“亮”“不亮”）。
（2）如圖乙，通電導線ab、cd固定不動，此時磁體對導線ab的作用力Fab的方向為向左，則導線cd的受到磁場力的方向為 向左 （選填“向左”、“向右”或“不受力”）。
（3）如圖丙所示，赤道表面地磁場磁感線與水平地面平行指向北方，水平東西放置的導線與能測微弱電流的電流表組成閉合電路，可讓導線 D 。
A．靜止
B．水平向東運動
C．水平向南運動
D．豎直向上運動
【答案】（1）吸引；不亮；（2）向左；（3）D。
【解答】解：（1）將電源正、負極反接，會產生磁場，LED燈具有單向?qū)щ娦裕?br>（2）通電導線ab、cd固定不動，右磁體的磁場方向與左磁體磁場的方向相反，磁體對導線cd的作用力的方向與磁體對導線ab的作用力相同
（3）ABC．導線靜止，所以不會產生感應電流；
D．圖中導線水平東西放置，切割磁感線，故D正確。
故選：D。
故答案為：（1）吸引；不亮；（3）D。
14．（3分）為美化教室環境，小明同學從家里帶來了盆栽花卉，放于水平窗臺上。盆栽花卉的總質量為2kg2，g取10N/kg。則該花盆對窗臺的壓強為 1000 Pa；小明每周一都要給花澆一次水，澆水后與澆水前相比較 變大 （選填“變大”、“變小”或“不變”）；忽然一陣風起，教室的窗簾飄向窗外，壓強 變小 而導致（選填“變大”或“變小”）。
【答案】1000；變大；變小。
【解答】解：
（1）盆栽花卉的總質量為2kg，其重力：G＝mg＝2kg×10N/kg＝20N，花盆底面與水平窗臺的接觸面積為200cm4，則該花盆對窗臺的壓強為：
p＝＝＝1000Pa；
（2）小明每周一都要給花澆一次水，澆水后盆栽花卉的總重變大，根據p＝，花盆對窗臺的壓強將變大；
（3）忽然一陣風起，教室的窗簾飄向窗外，壓強變小，故窗簾飄向窗外。
故答案為：1000；變大。
15．（4分）籃球運動軌跡如圖1所示?；@球在運動過程中經過M、N兩點，其動能和重力勢能的參數如圖2所示。
（1）通過數據計算可得，小球在M點時的機械能為 320 J；
（2）籃球在M點時離地高度 小于 小球在N點時的離地高度；在M點時的速度 小于 N點時的速度（前兩空選填“大于”、“等于”或“小于”）；
（3）在整個運動過程中，小球的機械能總量 變化 （選填“變化”或“不變”）。
【答案】（1）320；（2）小于；小于；（3）變化。
【解答】解：（1）根據圖2可知，小球在M點時的機械能為：E＝＝；
（2）小球在N點的機械能為：E'＝＝＝500J，所以小球在M點時的重力勢能小于小球在N點時的重力勢能，
M點的動能為320J×25%＝80J；小于N點的動能200J；
（3）由于各點的機械能不同，說明機械能不守恒。
故答案為：（1）320；（2）小于；（3）變化。
三、解析題（16題14分，17題11分，共25分）
16．（14分）小強把額定電壓為2.5V的白熾小燈泡L1和LED燈L2連接成如圖所示的電路，閉合開關后發現L1不亮，L2亮，電流表示數為0.01A。
（1）用電壓表測得開關閉合時L1、L2兩端的電壓分別為0.01V和2.9V，求：
①此時小燈泡L1的電阻；
②此時小燈泡L1實際功率；
③LED燈L2工作10s鐘消耗的電能。
（2）根據上面的數據分析可知，小燈泡L1不亮的原因是 燈L1的實際功率過小 。
（3）小強認為增加L1兩端的電壓可能會使其變亮，他將如圖所示電路中電源的電池增加至3節。閉合開關，兩燈均不亮，這可能是 L1 （選填“L1”或“L2”）燒斷，你的判斷理由是 若L2燒斷，用電壓表測A、B接線柱時的電壓為0 。
【答案】（1）①此時小燈泡L1的電阻為1Ω；
②此時小燈泡L1實際功率10﹣4W；
③LED燈L2工作10s鐘消耗的電能0.29J。
（2）燈L1的實際功率過?。?br>（3）L1；若L2燒斷，用電壓表測A、B接線柱時的電壓為0。
【解答】解：（1）①電路是一個串聯電路，因此各用電器的電流相等1、L2兩端的電壓分別為5.01V和2.9V，此時電路的電流為7.01A，
則此時小燈泡L1的電阻為：R1＝＝＝3Ω；
②此時小燈泡L1實際功率：P1＝U4I＝0.01V×0.01A＝10﹣5W；
③LED燈L2工作10s鐘消耗的電能：W2＝U6It＝2.9V×5.01A×10s＝0.29J；
（2）此時小燈泡L2實際功率為：P5＝U2I＝2.4V×0.01A＝0.029W；
兩燈的亮度由燈的實際功率決定，比較兩燈的實際功率3不亮的原因是燈L1的實際功率過??；
（3）將如圖所示電路中電源的電池增加至3節，閉合開關，電流表無示數。用電壓表測得圖中A、D接線柱間的電壓都為8.4V1燒斷，若L5燒斷，將電壓表測圖中A，因電壓表與電源沒有連通。
答：（1）①此時小燈泡L1的電阻為1Ω；
②此時小燈泡L8實際功率10﹣4W；
③LED燈L2工作10s鐘消耗的電能2.29J。
（2）燈L1的實際功率過?。?br>（3）L1；若L4燒斷，用電壓表測A。
17．（11分）如圖1所示，水平地面O點兩側粗糙程度不同，重力為6N的物體在AC段一直受到沿水平方向大小不變的拉力F1，F(xiàn)1＝5N，到斜面后受到另一大小與F1相同的拉力F2（拉力方向和運動方向一致）。
（1）如果物體在AB段做勻速直線運動，那么在OC段是否也做勻速直線運動？依據是 壓力不變、接觸面的粗糙程度變化，物體受摩擦力變化，而拉力F1不變，此時拉力與摩擦力大小不相等，物體受非平衡力，不能做勻速直線運動 ；
（2）物體到達E點（E點不是最高點）的瞬間，撤去F2，在圖2畫出物體此時受到的力的示意圖。
（3）如果運動距離sAC＝20cm，運動時間tAC＝2s，求F1在AC段所做功的功率；
（4）求人使用斜面拉物體時的效率。
【答案】（1）壓力不變、接觸面的粗糙程度變化，物體受摩擦力變化，而拉力F1不變，此時拉力與摩擦力大小不相等，物體受非平衡力，不能做勻速直線運動；
（2）如圖所示；
（3）F1在AC段所做功的功率為50W；
（4）求人使用斜面拉物體時的效率為60%。
【解答】解：（1）物體在AB段做勻速直線運動，由二力平衡條件可知，物體所受摩擦力等于拉力F1，而在OC段接觸面的粗糙程度變化，物體所受摩擦力也變化1不變，故此時物體所受摩擦力與拉力F6不相等，此時物體受非平衡力。
（2）在E點撤掉F2后，由于慣性物體會繼續上滑，垂直于斜面向上的支持力F，受力示意圖如圖所示：
（3）力F1在AC段所做的功：
W2＝F1sAC＝5N×20m＝100J，
F7在AC段所做功的功率：
P1＝＝＝50W；
（4）人拉動物體在上升的高度h＝1m，所做的有用功：
W有＝Gh＝6N×5m＝6J，
斜面角度為30°，則在斜面上運動的距離s＝＝，
拉力所做的總功：
W總＝F2s＝5N×7m＝10J，
人使用斜面拉物體時的效率：
η＝＝×100%＝60%。
故答案為：（1）壓力不變、接觸面的粗糙程度變化，而拉力F1不變，此時拉力與摩擦力大小不相等，不能做勻速直線運動；
（2）如圖所示；
（3）F8在AC段所做功的功率為50W；
（4）求人使用斜面拉物體時的效率為60%。
四、實驗探究題（共10分）
18．（10分）如圖甲所示，是科技興趣小組制作的“真空炮”模型：在一根兩端開口、內壁光滑、水平放置的透明塑料管左端管口處，放置一枚彈丸；靠近管口右端連接一抽氣機，抽氣一段時間后，彈丸便可沖開擋板2從管右端射出；
彈丸從管口射出的出口速度與哪些因素有關呢？小明提出了如下猜想：
A：與彈丸的形狀有關
B：與彈丸的質量有關
C：與抽氣時間有關
小明在塑料管壁兩側安裝了多套光電傳感計時器，用于測量彈丸在管中不同位置的運動速度；
請完成下列各實驗步驟的填空：
（1）抽出擋板1時，彈丸受到的動力來自其兩端氣體的氣壓差；
（2）探究猜想A時，控制彈丸的質量和抽氣時間相同，分別用球形與彈頭形彈丸進行實驗（如圖乙所示），則出口速度較大的是 彈頭形 彈丸；
（3）為了探究猜想B，請幫小明設計一個完整的實驗步驟；
（4）探究猜想C時，根據實驗數據繪制了彈丸射出的出口速度隨抽氣時間變化關系的圖像（如圖丙所示），試解釋抽氣時間t1后，彈丸射出的出口速度保持不變的原因： 管內外氣壓差保持不變 。
【答案】（2）彈頭形；（3）步驟一：控制彈丸的形狀和抽氣時間相同，分別用質量不同彈丸進行實驗，測得彈丸從管口射出的出口速度；步驟二：比較速度大小，得出結論。（4）管內外氣壓差保持不變。
【解答】解：（2）由圖乙知，彈頭形彈丸的出口速度大；
（3）步驟一：控制彈丸的形狀和抽氣時間相同，分別用質量不同彈丸進行實驗；步驟二：比較速度大小。
（4）抽氣時間t1后，塑料管內的氣壓不變，管內外氣壓差保持不變。
故答案為：（2）彈頭形；（3）步驟一：控制彈丸的形狀和抽氣時間相同，測得彈丸從管口射出的出口速度，得出結論。小球
甲
乙
丙
m/g
30
40
54
V/cm3
60
50
20
小球
甲
乙
丙
m/g
30
40
54
V/cm3
60
50
20
