初中物理人教版九年級全冊第4節 電流的測量同步訓練題

這是一份初中物理人教版九年級全冊第4節 電流的測量同步訓練題，共11頁。試卷主要包含了電流的強弱，電流的測量等內容，歡迎下載使用。

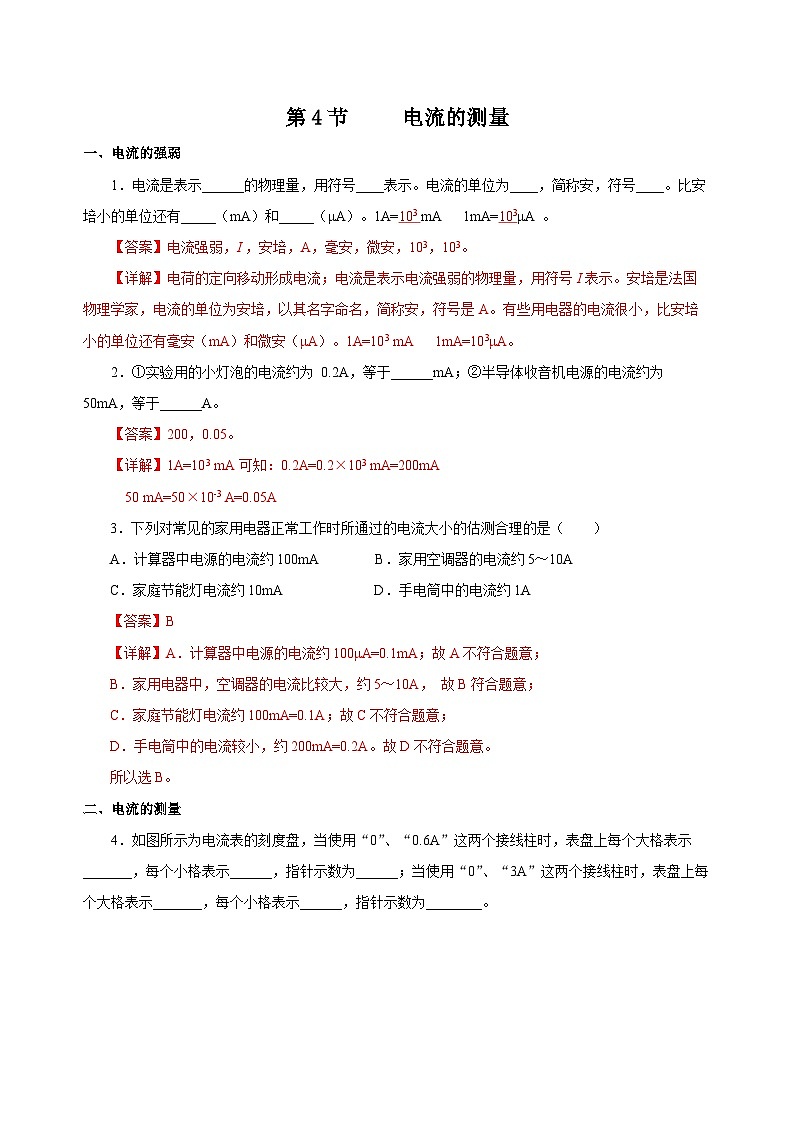

1．電流是表示______的物理量，用符號____表示。電流的單位為____，簡稱安，符號____。比安培小的單位還有_____（mA）和_____（μA）。1A=103 mA 1mA=103μA 。
【答案】電流強弱，I ，安培，A，毫安，微安，103，103。
【詳解】電荷的定向移動形成電流；電流是表示電流強弱的物理量，用符號I表示。安培是法國物理學家，電流的單位為安培，以其名字命名，簡稱安，符號是A。有些用電器的電流很小，比安培小的單位還有毫安（mA）和微安（μA）。1A=103 mA 1mA=103μA。
2．①實驗用的小燈泡的電流約為 0.2A，等于______mA；②半導體收音機電源的電流約為50mA，等于______A。
【答案】200，0.05。
【詳解】1A=103 mA可知：0.2A=0.2×103 mA=200mA
50 mA=50×10-3 A=0.05A
3．下列對常見的家用電器正常工作時所通過的電流大小的估測合理的是（ ）
A．計算器中電源的電流約100mA B．家用空調器的電流約5～10A
C．家庭節能燈電流約10mA D．手電筒中的電流約1A
【答案】B
【詳解】A．計算器中電源的電流約100μA=0.1mA；故A不符合題意；
B．家用電器中，空調器的電流比較大，約5～10A， 故B符合題意；
C．家庭節能燈電流約100mA=0.1A；故C不符合題意；
D．手電筒中的電流較小，約200mA=0.2A。故D不符合題意。
所以選B。
二、電流的測量

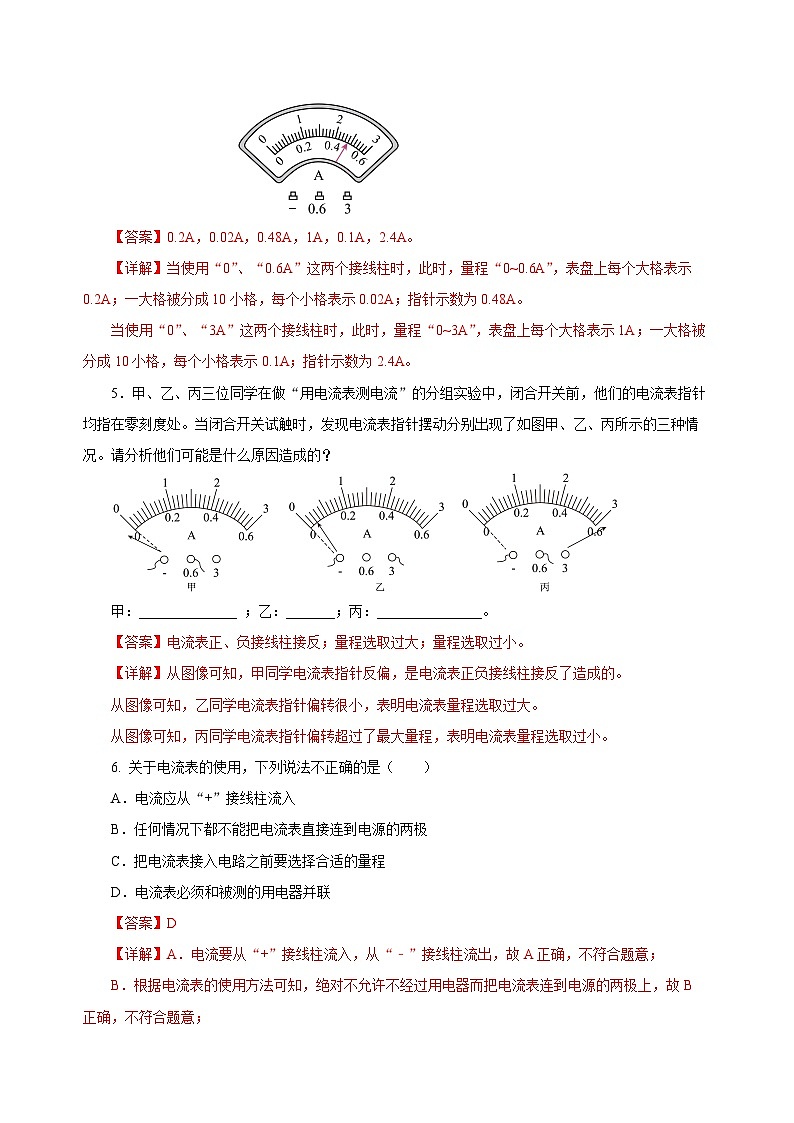

4．如圖所示為電流表的刻度盤，當使用“0”、“0.6A”這兩個接線柱時，表盤上每個大格表示_______，每個小格表示______，指針示數為______；當使用“0”、“3A”這兩個接線柱時，表盤上每個大格表示_______，每個小格表示______，指針示數為________。
【答案】0.2A，0.02A，0.48A，1A，0.1A，2.4A。
【詳解】當使用“0”、“0.6A”這兩個接線柱時，此時，量程“0~0.6A”，表盤上每個大格表示0.2A；一大格被分成10小格，每個小格表示0.02A；指針示數為0.48A。
當使用“0”、“3A”這兩個接線柱時，此時，量程“0~3A”，表盤上每個大格表示1A；一大格被分成10小格，每個小格表示0.1A；指針示數為2.4A。
5．甲、乙、丙三位同學在做“用電流表測電流”的分組實驗中，閉合開關前，他們的電流表指針均指在零刻度處。當閉合開關試觸時，發現電流表指針擺動分別出現了如圖甲、乙、丙所示的三種情況。請分析他們可能是什么原因造成的？
甲：______________ ；乙：_______；丙：_______________。
【答案】電流表正、負接線柱接反；量程選取過大；量程選取過小。
【詳解】從圖像可知，甲同學電流表指針反偏，是電流表正負接線柱接反了造成的。
從圖像可知，乙同學電流表指針偏轉很小，表明電流表量程選取過大。
從圖像可知，丙同學電流表指針偏轉超過了最大量程，表明電流表量程選取過小。
6. 關于電流表的使用，下列說法不正確的是（ ）
A．電流應從“+”接線柱流入
B．任何情況下都不能把電流表直接連到電源的兩極
C．把電流表接入電路之前要選擇合適的量程
D．電流表必須和被測的用電器并聯
【答案】D
【詳解】A．電流要從“+”接線柱流入，從“﹣”接線柱流出，故A正確，不符合題意；
B．根據電流表的使用方法可知，絕對不允許不經過用電器而把電流表連到電源的兩極上，故B正確，不符合題意；
C．被測電流不要超過電流表的量程，把電流表接入電路之前要選擇合適的量程，故C正確，不符合題意；
D．根據電流表的使用方法可知，電流表應與被測電路串聯，故D不正確，符合題意。
故選D。

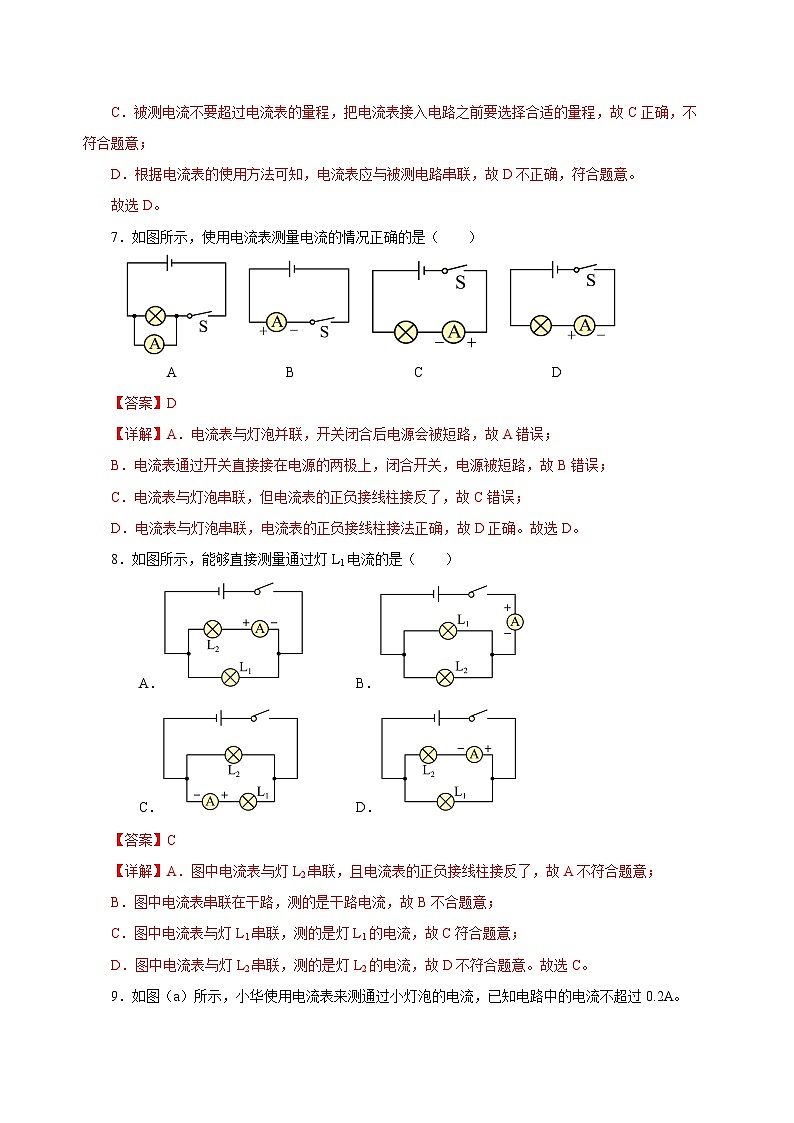

7．如圖所示，使用電流表測量電流的情況正確的是（ ）

A B C D
【答案】D
【詳解】A．電流表與燈泡并聯，開關閉合后電源會被短路，故A錯誤；
B．電流表通過開關直接接在電源的兩極上，閉合開關，電源被短路，故B錯誤；
C．電流表與燈泡串聯，但電流表的正負接線柱接反了，故C錯誤；
D．電流表與燈泡串聯，電流表的正負接線柱接法正確，故D正確。故選D。
8．如圖所示，能夠直接測量通過燈L1電流的是（ ）
A． B．
C． D．
【答案】C
【詳解】A．圖中電流表與燈L2串聯，且電流表的正負接線柱接反了，故A不符合題意；
B．圖中電流表串聯在干路，測的是干路電流，故B不合題意；
C．圖中電流表與燈L1串聯，測的是燈L1的電流，故C符合題意；
D．圖中電流表與燈L2串聯，測的是燈L2的電流，故D不符合題意。故選C。
9．如圖所示，小華使用電流表來測通過小燈泡的電流，已知電路中的電流不超過0.2A。
（1）請你在圖中，用筆畫線代替導線將實物圖連線補充完整。______
（2）電流表使用前，應檢查指針是否對準_________，如果有偏差，需先“校零”；
（3）連接電路時，開關應斷開，電流表必須_________聯在被測的那部分電路中，且應選用合適的量程，使電流從電流表的_________流出；
（4）閉合電鍵后，電流表的示數如圖所示，此時所接量程的最小分度值是______安，測得的電流為______安。
【答案】（1）見下圖；（2）零刻度線；（3）串，負接線；（4）0.02，0.14。
【詳解】（1）電流表要與被測用電器串聯，故連接如下圖；

（2）電流表使用前需先“校零”，應檢查指針是否對準零刻度線。
（3）電流表要與被測用電器串聯，要讓電流從電流表正接線柱流入，從負接線柱流出。
（4）電流表的量程是0-0.6A，在0～0.2A之間有10個格，故分度值為0.02A，圖中表的示數是0.14A。
10．請根據圖中的電路圖連接實物圖，導線不能交叉。
【答案】下圖所示。
【詳解】電路圖中，兩燈并聯，開關S2與燈L2串聯，只控制這個燈；S1控制整個電路，電流表測干路電流，電流表可選用大量程串聯在電路中，根據電路圖連接實物圖，如下所示：
11．如圖所示，下列用電器正常工作時電流最小的是 （ ）
A．電飯鍋 B．電子計算器 C．電燈 D．電熨斗
【答案】B。
【解析】電燈的工作電流約為0.2安，電子計算器工作時的電流約為0.1毫安，是比較小的；電飯鍋與電熨斗工作時的電流都大于3安。所以選B.
12．請根據如圖1所示的實物圖，在圖2中畫出對應的電路圖。
【答案】見右圖。
【詳解】由實物圖可知，電流從電源正極流出，經過開關S1、電流表，分成兩條支路，一支流過燈L2、開關S2，另一支流過燈L1，兩支匯合后一起回到電源負極。如圖所示：
13．請?jiān)谠瓐D上只改動一根導線，符合L1、L2并聯，電流表A1測干路電流，A2測燈L2的電流，開關控制所有用電器，并在虛線框內畫出相應的電路圖。（要求：在需要改動的導線上畫“×”，用筆將改動后的導線畫出，導線不許交叉）。
【答案】下圖。
【詳解】根據題目要求知道，L1、L2并聯，電流表A1測干路電流，串聯在干路中，A2測燈L2的電流，與L2串聯在同一支路中，開關控制所有用電器，開關串聯接在干路中，實物電路圖如圖1所示，根據實物電路圖作出實驗電路圖，如圖2所示。
14．如圖所示，電路中的小燈泡L1、L2是_______（填“串聯”或“并聯”）的，電流表測的是_____的電流，閉合開關，兩燈都發光，若此時小燈泡L1的燈絲斷了，小燈泡L2將______（填“發光”或“不發光”），請?jiān)谔摼€框內畫出對應的電路圖。_______
【答案】并，L1 ，發光，電路圖見右圖。
【詳解】由圖可知，電路中兩個燈泡并列接在電源兩端是并聯連接的。
在電路中電流表和L1在一條支路上，開關和L2在另一條支路上，因此電流表測量的是通過L1的電流。因?yàn)閮蔁襞菔遣⒙?lián)連接，所以當L1的燈絲斷了的時候，L2所在的支路并不受影響，L2會繼續發光。將實物圖中的元件用相應的符號代替，電路圖如圖所示。
15．如圖所示，是用電流表測量電流的實驗，請回答以下問題：
（1）電流表使用前，應檢查指針是否對準 __________，如有偏差，需要“_______”；
（2）連接電路時，開關應 __________，電流表應先選用最大的量程，并用 _______法判斷電流的大小，然后根據情況，再選用合適的量程；
（3）圖甲是某同學連接好的電路，則電流表測的是 ______的電流；合上開關后，若電流表的示數如圖乙所示，則電流的大小是 ________A；
（4）只需改動一根導線就可測開關處的電流，請?jiān)趫D中用“×”號指出需改動的導線，并在原圖中畫出改動的正確連線；( )
【答案】（1）零刻度線，調零；（2）斷開，試觸；（3）L2，0.46；（4）下圖；（5）1.84.
【詳解】（1）電流表在使用前，應將指針指在零刻度線處，以避免測量的電流不準確。如果指針沒有指在零刻度線處，應該“調零”，使指針指在零刻度線處，再測量電流。
（2）在連接電路時，為避免損壞電路元件，應將開關斷開。在連接電路時，電流表應先選用最大的量程，然后用導線進行試觸，觀察電流的大小，再選擇合適的量程。
（3）觀察圖甲電路發現，電路中L1與L2并聯，其中電流表與L2串聯在一條支路中，所以電流表測量L2的電流。圖乙中電流表選擇量程為0~0.6A，分度值為0.02A，由電流表指針位置可讀示數為0.46A。
（4）為了使電流表測開關處的電流，應該將電流表連接在干路中，所以將L1連接在電流表0.6A接線柱上的導線，改接到電流表負接線柱上，如下圖所示：

16．（2022貴州貴陽·中考真題）如圖所示是未完成連接的實物圖，請用筆畫線代替導線完成該電路的連接．要求：兩燈并聯．開關S在干路上，電流表只通過L1的電流，導線不能交叉．
【答案】見右圖。
【詳解】根據題意知道，兩燈并聯，開關S在干路上，電流表只通過L1的電流，所以電流表在L1的支路上，在不確定電流大小的情況下，電流表選用大量程與燈串聯，故電路如圖所示。
17.（2022遼寧阜新·中考真題）下列電路圖中，能正確測量通過燈L2電流的電路是（ ）
A．B．C．D．
【答案】C
【詳解】A．圖中電流表測干路電流，測流過L1、L2的總電流，故A不符合題意；
B．圖中電流表A與L1串聯，但電流表正負接線柱接反了，故B不符合題意；
C．圖中電流表A與L2串聯，電流表的正負接線柱正確，能測L2支路電流，故C符合題意；
D．圖中電流表A與L1串聯，電流表測量L1支路電流，故D不符合題意。
故選C。
18．（2022山東菏澤·中考真題）關于如圖所示的電路有以下判斷：①L1和L2兩燈泡串聯，②L1和L2兩燈泡并聯，③電流表A1測燈泡L1的電流，④電流表A2測電路中的總電流。其中正確的有（ ）
A．①③ B．①④ C．②③D．②④
【答案】D
【詳解】由電路圖分析可知L1和L2兩燈泡是并聯，電流表A1測燈泡L2的電流，電流表A2測電路中的總電流，故②④符合題意，故D符合題意，ABC不符合題意。故選D。
19.（2022山東臨沂·中考真題）如圖所示電路，閉合開關S1、S2，小燈泡L1和L2均正常發光，兩電表都有示數，下列判斷正確的是（ ）
A．電流表A1只測量燈L2的電流 B．電流表A2的示數比A1的大
C．燈L1被短路時，L2正常發光 D．僅斷開S1只有一個表有示數
【答案】D
【詳解】A．閉合開關S1、S2，電流表A1在干路上，測量干路電流，故A錯誤；
B．閉合開關S1、S2，兩個燈泡并聯，電流表A1在干路上，電流表A2在支路上，故電流表A2的示數比A1的小，故B錯誤；
C．若燈L1被短路時，則燈泡L2也被短路，故C錯誤；
D．僅斷開S1，只有燈泡L2接入電路，電流表A2沒有接入電路，故沒有示數，只有電流表A1接入電路，故只有電流表A1有示數，故D正確。
故選D。
20．（2022四川成都·統考中考真題）小鄭使用電流表測量小燈泡的電流，連接的實驗電路如圖甲所示。
（1）如果不能估計電流大小，他應把導線a接到電流表標有_______（選填“-”、“0.6”或“3”）的接線柱上，通過開關來試觸并觀察；
（2）閉合開關后，他觀察到小燈泡正常發光，而電流表指針偏轉角度很小，對于該現象，下列分析合理的是___________。
A．可能某處導線斷了 B．可能電流表燒壞
C．電流表的量程過大 D．電源的電壓過低
（3）某次測量中，小鄭不小心將電流表的正、負接線柱接反了，造成表的指針反向偏轉，為弄清原因，他查看了說明書，表頭結構示意圖如圖乙，他作出如下分析：當反接時，電流方向改變，磁場對通電線圈的作用力方向改變，帶動指針反偏，你認為小鄭的上述分析_____（選填“有”或“沒有”）道理。
【答案】（1）3；（2）C；（3）有.
【詳解】（1）如果不能估計電流大小，為了不損壞電流表，應先選擇電流表的大量程進行試觸，即把導線a接到電流表標有3的接線柱上，通過開關來試觸并觀察。
（2）閉合開關后，小燈泡正常發光，則說明電路處于通路狀態，而電流表指針偏轉角度很小，則原因可能是電流表的量程過大，故ABD不符合題意，C符合題意。
故選C。
