人教版八年級物理上冊 4.4光的折射（同步練習）原卷版+解析

這是一份人教版八年級物理上冊 4.4光的折射（同步練習）原卷版+解析，共38頁。

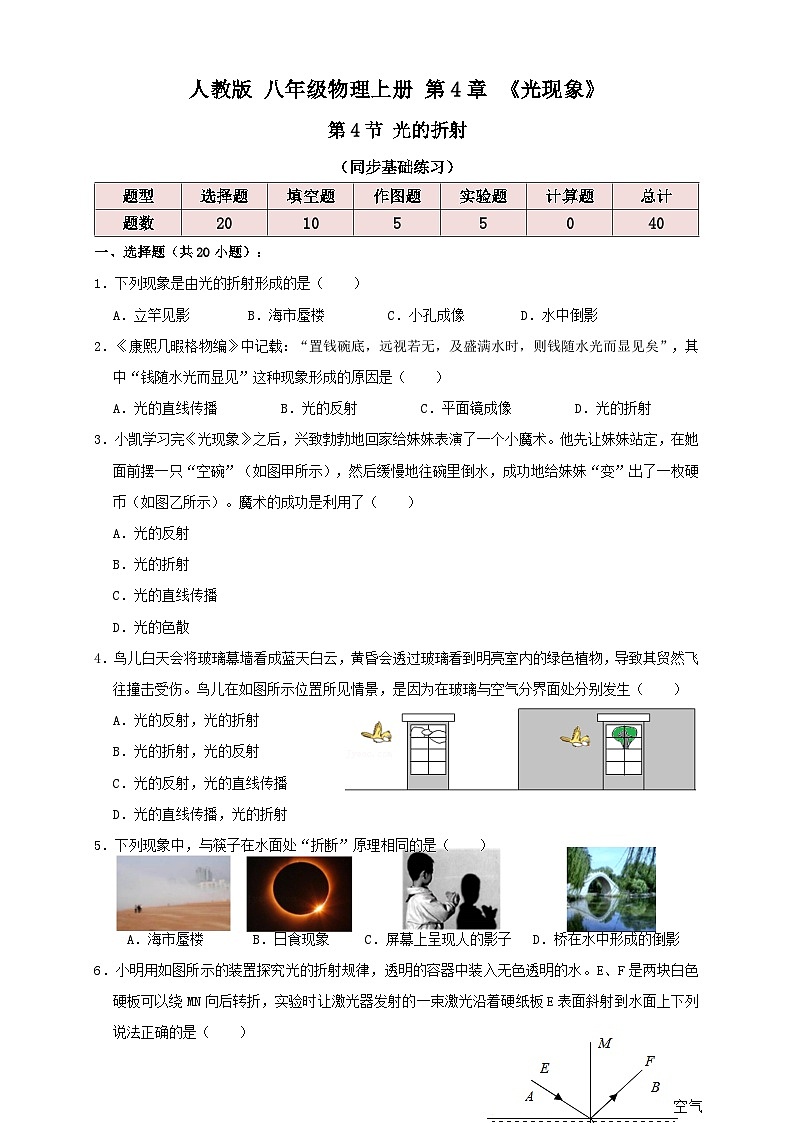

人教版 八年級物理上冊 第4章 《光現象》 第4節 光的折射 （同步基礎練習） 一、選擇題（共20小題）： 1．下列現象是由光的折射形成的是（　?。?A．立竿見影 B．海市蜃樓 C．小孔成像 D．水中倒影 2．《康熙幾暇格物編》中記載：“置錢碗底，遠視若無，及盛滿水時，則錢隨水光而顯見矣”，其中“錢隨水光而顯見”這種現象形成的原因是（　?。?A．光的直線傳播 B．光的反射 C．平面鏡成像 D．光的折射 3．小凱學習完《光現象》之后，興致勃勃地回家給妹妹表演了一個小魔術。他先讓妹妹站定，在她面前擺一只“空碗”（如圖甲所示），然后緩慢地往碗里倒水，成功地給妹妹“變”出了一枚硬幣（如圖乙所示）。魔術的成功是利用了（　?。?A．光的反射 B．光的折射 C．光的直線傳播 D．光的色散 4．鳥兒白天會將玻璃幕墻看成藍天白云，黃昏會透過玻璃看到明亮室內的綠色植物，導致其貿然飛往撞擊受傷。鳥兒在如圖所示位置所見情景，是因為在玻璃與空氣分界面處分別發生（　　） A．光的反射，光的折射 B．光的折射，光的反射 C．光的反射，光的直線傳播 D．光的直線傳播，光的折射 5．下列現象中，與筷子在水面處“折斷”原理相同的是（　?。? A．海市蜃樓 B．日食現象 C．屏幕上呈現人的影子 D．橋在水中形成的倒影 6．小明用如圖所示的裝置探究光的折射規律，透明的容器中裝入無色透明的水。E、F是兩塊白色硬板可以繞MN向后轉折，實驗時讓激光器發射的一束激光沿著硬紙板E表面斜射到水面上下列說法正確的是（　　） A．當紙板F向后彎折時，折射光線會消失 B．保持入射角不變，多次實驗，可得出規律 C．為了顯示水中的光路，可以滴幾滴牛奶 D．光線若沿CO入射，折射光線將沿OB射出 7．有一圓柱形敞口容器裝有一定量的水，從其左側某一高度斜射一束激光，在容器底部產生一個光斑O。如圖所示，則下列操作能使光斑向左移動的是（　　） A．保持水面高度不變使激光筆向右平移 B．保持激光射入角度不變，往容器中加水 C．保持激光射入角度不變，將容器中的水抽出一部分 D．保持水面高度和入射點不變使激光入射角增大 8．一盞探照燈的燈光射向空水池，如圖所示，在沒有水的池底A處形成一個光斑。在向池中注水的過程中，觀察到的光斑會（　?。?A．向左移動 B．向右移動 C．在原地不動 D．先向左移再向右移 9．一束單色光從空氣斜射向平行玻璃磚并穿過，其光路如圖所示，下列關系說法不正確的是（　?。?A．∠1＞∠2 B．∠1＝∠5 C．∠1＝∠4 D．∠3＞∠4 10．若光線從空氣斜射入水中時，折射角為32°，則入射角可能為（　?。?A．0° B．22° C．45° D．90° 11．雨后路面存在積水，機動車車燈發出的光束從空氣斜射入水中，當入射角約為40°時，則折射角可能為（　　） A．0° B．15° C．40° D．50° 12．如圖所示，小明在空水槽底部安裝了一微型光源S，S發出小紅一束光照在右側壁上形成一光斑，小明在光斑處固定了一小塊橡皮泥P?，F(xiàn)往水槽內緩慢加水至水面上升到a位置，期間小紅在左上方觀察，看到右壁上一直有光斑。在加水過程中，下列說法中正確的是（　?。? A．小紅觀察到光斑從P處迅速下移到某一位置后再緩慢上移，并最終與橡皮泥P重合 B．小紅觀察到光斑從P處緩慢下移到某一位置后再緩慢上移到橡皮泥P上方某一位置 C．緩慢加水至水面上升到P點以下的位置時，光斑從P處迅速下移再緩慢上移 D．當水面升至P點以上的位置時，不會發生折射現象 13．如圖，一柱形玻璃容器里盛有適量的水，靜置在水平桌面上的規則木板AB上，一束光線豎直向下照射在水面上。若在A端下方墊一個小正方體C，使木板傾斜適當?shù)慕嵌群螅ㄋ匆绯觯?，則（　?。?A．反射光線將沿逆時針方向適當旋轉 B．反射光線將沿順時針方向適當旋轉 C．折射光線將沿逆時針方向適當旋轉 D．反射和折射光線的方向都不會旋轉 14．某校新建成一個噴水池，在池底中央安裝了一只射燈。射燈發出的一束光照在右邊的池壁上，當池內無水時，站在池旁左邊的人看到在S點形成一個亮斑，如圖所示，現往池內溫水.水面升至a位置時，人看到亮斑的位置在P點；如果水面升至b位置時，人看到亮斑的位置在Q點，則（　?。?A．P點在S點的下方，Q點在S點的上方 B．P點在S點的上方，Q點在S點的下方 C．P點在S點的上方，Q點在S點的上方 D．P點在S點的下方，Q點在S點的下方 15．如圖所示，一束光在空氣和玻璃的分界面上同時發生反射和折射，其光路如圖所示，則下列判斷正確的是（　　） A．AO是入射光線，入射角為67.5° B．AO是入射光線，反射角為45° C．CO是入射光線，折射角為22.5° D．CO是入射光線，反射角為45° 16．下列不能用“光路具有可逆性”解釋的現象是（　?。?A．人在岸上看水中的游魚時，魚兒也能看到岸上的人 B．汽車的燈光照前方的自行車尾燈上，燈光又沿原方向返回 C．小明在平面鏡中看到小紅，小紅通過平面鏡也看到了小明 D．用潛望鏡能觀察到水面的情況，水面上也能通過潛望鏡觀察到觀察者 17．圖中，哪一幅圖正確地表示了光從空氣進入水中的光路（　?。? 19．在天宮課堂中，航天員王亞平將空氣注入水球，形成的氣泡球與水球的球心都在O點。一束光線從空氣射入水球的光路如圖所示，其中球心O與入射點O1的連線為法線。則進入氣泡球的折射光線可能為（　?。?A．① B．② C．③ D．④ 20．“江南可采蓮，蓮葉何田田！魚戲蓮葉間。”描寫了詩人看到魚兒在水中歡快嬉戲的情景。下圖能正確表示詩人看到水中小魚的光路圖是（　　） 二、填空題（共10小題）： 21．光的折射規律：當光從空氣斜射入水或其他透明介質中時，入射光線、折射光線、法線在　 　內；入射光線和折射光線分居　 　的兩側；折射角　 　入射角；折射角隨著入射角的增大而　 ??；當光線垂直射到介質表面時，傳播方向　 　。 22．水鳥在捕魚時，魚也能看到水鳥，這說明在光的折射現象中，光路是　 　。 23．綠色莊園樹木成蔭綠水環繞是濮陽人假日休閑的好去處。如圖所示，小橋、樹木在水中的倒影是光在水面發生　 　形成的，小橋的倒影看起來比它本身暗，這是由于射向水面的一部分光發生　 　進入水中造成的。 24．有一束光線在有機玻璃和空氣這兩種物質間進行傳播，在它們的分界面上發生了光的反射和折射現象（如圖），其中MM′、NN′分別是分界面或法線，則折射角　 　度，空氣在　 　側（填“MM′上”、“MM′下”、“NN′左”或“NN′右”）。 25．如圖所示，一束光在空氣和玻璃兩種介質的界面上同時發生反射和折射（圖中入射光線、反射光線和折射光線的方向均未標出），其中反射角的度數為　 　，界面的　 　（選填“上”、“下”、“左”或“右”）方是空氣。 26．詩句“大漠孤煙直，長河落日圓”給我們展現了一幅美麗的畫卷，其實詩人觀察到的落日并非太陽的實際位置（如圖所示），而是太陽光經過不均勻的大氣層發生了　 　所成的像，太陽實際在圖中　 （選填“甲”或“乙”）的位置。 27．小明給弟弟變了個魔術，他將裝有一枚硬幣的杯子放在弟弟面前，如圖所示，弟弟在A處看不到硬幣，這是因為光沿　 　傳播的；他向杯中緩緩注水后，弟弟能又看到硬幣了，這是由于光的　 　產生的現象；弟弟看到的是硬幣的　 ?。▽?虛）像。 28．如圖所示，小華同學用激光筆照射水面，在水槽壁上出現兩個紅點 A 和B。 （1）若保持入射點O的位置不變，欲使A點下移至A1，應使入射光線MO繞著點O沿　 ?。ㄟx填“順時針”或“逆時針”）方向轉動；同時觀察到另一亮點B點會移動到點　 ?。ㄟx填“B1”或“B2”） （2）若保持入射光線不變，欲使B點下移至B2，應使水面　 ?。ㄟx填“上升”、“下降”或“不變”），在水面變化過程中，折射角　 ?。ㄟx填“增大”、“不變”或“減小”）。 29．小明乘坐竹筏游覽常熟尚湖風景區水上森林，當船工用長直的竹篙斜插入水中撐行時，小明從側面觀察到了如圖所示的情景，小明依據所學的知識判斷出CO是由于光的　 　形成的　 　像（選填“實”或“虛“）.竹篙A點距水面的高度為4m，則AB兩點間的距離為　 　m。 30．一廣口瓶中裝滿水，如圖所示是甲同學從側面看到廣口瓶內情景，瓶口內徑是12cm，C點刻度是16cm，將刻度尺沿瓶口邊緣豎直插入水中，乙同學在廣口瓶右側沿邊緣向水中刻度尺正面看去，恰能看到刻度尺的0刻度（即圖中A點），同時看到水面上的B點（刻度為25cm）的像B′恰與A點的像相重合。則乙同學感覺刻度尺在水中變　 ?。ㄟx填“長”或“短”）了，感覺到刻度尺在水中的長度是　 　cm，此時乙同學看到A點的光線是由　 　進入另一種介質的，其折射角大小是　 　°。（若直角三角形的一頂角是37°，則它的邊長之比是3：4：5） 三、作圖題（共5小題）： 31．如圖是光從空氣斜射入玻璃中，請畫出它的折射光線。 32．如圖，一束光從水中斜射入空氣中，在水面同時發生反射和折射，畫出反射光線的方向，標出反射角的大小。 33．承德避暑山莊湖景如畫，如圖甲所示。小玉同學在岸邊，通過平靜的湖面，既可看到建筑物的倒影，又可看到水中的鯉魚。圖乙中，A點代表建筑物的頂點，B點代表小玉看到的魚，C點代表小玉的眼睛。請在圖乙中畫出： （1）A點在水中的像A'； （2）小玉看到A'的光路； （3）魚的大致位置B’并完成看到B'的光路圖。 34．如圖，一條光線垂直界面AC進入玻璃磚后，在界面AB上只發生反射，在圖中畫出該光線經界面AB反射和從界面BC離開玻璃磚后的光線。 35．如圖所示，一束光斜射到空氣和玻璃磚的交界面上，畫出光經過玻璃磚并再次進入空氣中的大致光路． 四、實驗探究題（共5小題）： 36．小明利用如圖甲所示的裝置探究光的反射定律，平面鏡平放在水平桌面上，板E、F可以繞ON軸轉動。 （1）為了看清楚板上的光路，板的材質應是　 （選填“粗糙的”或“光滑的”）； （2）為了研究反射角與入射角之間關系，實驗時應進行的操作是　 　； A．繞ON前后轉動板E B．繞ON前后轉動板F C．改變光線AO與ON間的夾角 D．改變光線OB與ON間的夾角 （3）讓入射角等于　 　時，反射光線與入射光線重合； （4）若保持平面鏡水平不變，將板向后傾斜一個角度（如圖乙），入射光線仍能呈現紙板上，且沿AO方向入射到平面鏡的O點，此時與圖甲情形對比，發生改變的有　 ??； A．法線方向 B．反射光線方向 C．入射角度數 D．反射角和入射角關系 （5）某同學在做探究光的折射特點實驗，如圖2是光從空氣射入水中時的光路。實驗中發現，入射光線、折射光線和法線在同一平面內，折射光線和入射光線分別位于法線的兩側，通過實驗還得到如下數據： （6）閱讀短文并回答下列問題：光的全反射一束激光從某種玻璃中射向空氣（如圖3所示），保持入射點不動，改變?nèi)肷浣牵看卧黾?.2°），當入射角增大到8°時，折射光線消失，只存在入射光線與反射光線，這種現象叫做光的全反射，發生這種現象時的入射角叫做這種物質的臨界角。當入射角大于臨界角時，只發生反射，不發生折射。 a、當光從空氣射向玻璃，　 ?。ㄟx填“會”或“不會”）發生光的全反射現象； b、一個三棱鏡由上述玻璃構成，讓一束光垂直于玻璃三棱鏡的一個面射入（如圖4所示），請在圖中完成這束入射光的光路圖。 37．小華偶然間豎直向下看到放在玻璃磚下面的字發生了錯位。 （1）他想光斜射時才發生偏折，才會出現“池底變淺”的現象。那么，光在垂直入射時，光線不再偏折，還會有“池底變淺”的現象嗎？上述過程，在科學探究中叫做　 　（選填“設計實驗”“提出問題”或“分析論證”）。 （2）①聯想到“平面鏡成像”找像位置的方法，于是他按如圖甲所示將玻璃磚緊貼物體擺放在水平桌面上的一張白紙上，標記出物體的位置。按照圖乙的方式沿水平方向觀察物體（觀察盒上的條形碼）。當看到物體經玻璃磚成的像時，前后移動小卡片，使小卡片與像在同一個平面上，將小卡片此時的位置標記在白紙上，這樣就找到了放置一塊玻璃磚時　 　的位置。 ②隨后，他將玻璃磚離開物體向觀察者移動一小段距離后進行觀察，發現像的位置不變，說明玻璃磚與物體的距離　 　影響成像位置（選填“會”或“不會”）。 （3）為了觀察不同厚度玻璃的成像情況，他將第二塊相同玻璃磚緊貼在第一塊后面，如圖丙所示，觀察并記錄像的位置；他再將第三塊相同玻璃磚緊貼在前兩塊后面，如圖丁所示，觀察并記錄像的位置。記錄數據如圖戊所示。 ①分析圖戊的數據可知，用一塊玻璃磚觀察時，像與物體的距離是　 　cm； ②三次實驗都說明了光在垂直入射時，像的位置會　 　觀察者（選填“靠近”或“遠離”）。 （4）從圖戊的實驗數據還可以得出：玻璃的厚度越厚，像與物的距離越　 　。 （5）從以上探究可知，從豎直方向看到的池底比它的實際位置　 ?。ㄟx填“淺”或“深”）。 38．如圖甲所示，小明和小華在探究“光的折射現象”時，將一束入射角為50°的光斜射入杯中的水里，更換杯中的介質時他們發現光的偏折程度不同。為了定量反映這種差異，小明將“折射角與入射角的比值”定義為“偏折比”，并根據所學物理知識和生活經驗，對影響“偏折比”大小的因素提出以下猜想： 猜想1：“偏折比”與液面的高度有關； 猜想2：“偏折比”與液體的種類有關； 猜想3：“偏折比”與入射光的顏色有關. （1）小華認為猜想1是錯誤的，其理由是　 　。 （2）為了驗證猜想2，小明只將圖甲中的水換成油，如圖乙所示，油的高度小于水的高度，杯底光斑的位置恰與圖甲實驗時光斑的位置重合，對比可知：在相同條件下，油對光的“偏折比” 　 ?。ㄟx填“大于”“等于”或“小于”）水對光的“偏折比”。 （3）為了探究猜想3，小明用圖甲裝置先后射入綠色和紫色的激光，杯底光斑位置如圖丙所示，則　 　光的“偏折比”大。將其中的一束激光穿過如圖丁所示的玻璃磚，若光在玻璃磚上表面折射時的“偏折比”為0.8，則光在下表面折射時的“偏折比”為　 　。 （4）根據小明的操作和計算結果，小華認為，應該將“偏折比”定義為“光線在空氣中與法線的夾角α和光線在介質中與法線的夾角β之比”.經過對組不同玻璃磚的實驗，測得數據如表所示： 根據表格中的數據，分析可得：光在空氣與另一種透明介質中傳播時，對于不同的入射角，“偏折比”　 　（選填“相等”或“不相等”）；對于相同的入射角，偏折比越大，介質對光的折射程度越　 （選填“高”或“低”），因此我們認為小華對“偏折比”定義的優點是　 　。 39．在探究光的折射規律實驗中，某小組同學意外發現：當光沿某方向從半圓玻璃磚射向空氣時，折射光消失而反射光卻變得更亮，老師解釋說這是光的全反射現象。課后，同學們查到光從某種玻璃射向空氣時的一些數據如表1： 表1 結合光的折射規律和表1中信息，回答下列問題： （1）表中第二行第一個空格中折射角是　 　°。 （2）光從這種玻璃斜射向空氣時，入射角增大，折射角　 　（選填“增大”、“減小”或“不變”），但是折射角總是　 ?。?選填“大于”“小于”或“等于”）入射角，當入射角i≥　 　時，反射能量達到100%，就發生了全反射現象； 為了搞清楚不同物質對光的折射能力為什么不同，同學們又查到了光在不同物質中的傳播速度數據如表2： 表2 結合光的折射規律和表中信息，回答問題： （3）折射現象中光路也是可逆的，當光從傳播速度大的介質斜射入傳播速度小的介質中時，折射角　 ?。ㄟx填“大于”、“小于”或“等于”）入射角。 40．小明在學習聲、光現象時，做了下面三組實驗： （1）如圖1所示，小明用手沾水摩擦空高腳杯的杯口，使其發聲，發聲體為　 ?。ㄟx填“空氣柱”或“杯子”）。然后往杯中加水，發現加的水越多，音調越　 　（選填“高”或“低”）。 （2）如圖2所示，小明用激光筆S發出的一條光線斜射向水面，發現在水槽壁上出現兩個紅點A和B，請作出入射光線SO的反射光線和折射光線。 （3）小明在上面的實驗過程中發現，光從空氣斜射向水面時，光的傳播方向會發生改變。查資料可知，這是光的折射。小明想探究“光的折射規律”，他將光從空氣分別斜射入水和玻璃中，并記錄了如表所示的數據。 ①分析表中數據，可知光從空氣斜射入其他介質時，折射角隨著入射角的增大而　 ?。ㄟx填“增大”或“減小”）。 ②分析表中數據猜想，光從空氣射入玻璃時，折射角　 ?。ㄟx填“可能”或“不可能”）達到90°。 ③當光以40°入射角從水中斜射入空氣時，折射角為　 　。 ④根據表中數據分析，用塑料薄膜和水制成一個“水凸透鏡”，與外觀尺寸相同的玻璃凸透鏡相比，“水凸透鏡”的焦距更　 　（選填“大”或“小”）。 ⑤實驗中，小明在清水中滴入幾滴牛奶并攪勻，在水面上方的空氣中熏了點煙霧，此做法是為了　 　。題型選擇題填空題作圖題實驗題計算題總計題數201055040入射角α0°15°30°45°60°反射角β0°15°30°45°60°折射角γ0°11°22.1°35.4°40.9°玻璃磚A玻璃磚B玻璃磚C光線在空氣中與法線夾角α30.0°45.0°60.0°30.0°45.0°60.0°30.0°45.0°60.0°光線在玻璃中與法線夾角β22.0°32.0°40.5°17.0°24.4°30.4°20.0°28.9°36.3°αβ1.361.411.481.761.841.971.501.581.65玻璃中的入射角i0°10°20°30°40°41.2°41.8°42°空氣中的折射角γ/15.2°30.9°48.6°74.6°81°90°/反射能量5%7%26%43%77%84%100%100%物質玻璃酒精水冰空氣光速（m/s）2.0×1082.2×1082.25×1082.30×1083.0×108空氣中的入射角0°30°45°60°水中的折射角0°22°32°40°玻璃中的折射角0°17°24°30° 人教版 八年級物理上冊 第4章 《光現象》 第4節 光的折射 （同步基礎練習） 一、選擇題（共20小題）： 1．下列現象是由光的折射形成的是（　?。?A．立竿見影 B．海市蜃樓 C．小孔成像 D．水中倒影 【答案】B 【解析】解：A、立竿見影屬于光的直線傳播，故A錯誤； B、海市蜃樓是光經過不均勻的大氣層發生折射形成的，故B正確； C、小孔成像是光沿直線傳播形成的，故C錯誤； D、水中倒影屬于平面鏡成像，是由光的反射形成的，故D錯誤； 故選：B。 2．《康熙幾暇格物編》中記載：“置錢碗底，遠視若無，及盛滿水時，則錢隨水光而顯見矣”，其中“錢隨水光而顯見”這種現象形成的原因是（　?。?A．光的直線傳播 B．光的反射 C．平面鏡成像 D．光的折射 【答案】D 【解析】解：錢反射出的光線被碗側壁擋住，人看不見錢了，倒入一些水后，錢反射的光線從水中斜射入空氣中時，在水面處發生折射，折射光線遠離法線方向，人眼逆著折射光線看去，看到的是變高的錢的像，是光的折射現象，故ABC錯誤，D正確。 故選：D。 3．小凱學習完《光現象》之后，興致勃勃地回家給妹妹表演了一個小魔術。他先讓妹妹站定，在她面前擺一只“空碗”（如圖甲所示），然后緩慢地往碗里倒水，成功地給妹妹“變”出了一枚硬幣（如圖乙所示）。魔術的成功是利用了（　?。?A．光的反射 B．光的折射 C．光的直線傳播 D．光的色散 【答案】B 【解析】解：光在同種均勻的介質中沿直線傳播，故倒水前眼睛剛好能看不到硬幣是因為光的直線傳播； 慢慢往碗內倒水時，保持眼睛和碗的位置不變，硬幣反射的光線從水中斜射入空氣中時，在水面處發生折射，折射光線遠離法線，人眼逆著折射光線沿直線看去，看到的是變高的硬幣的虛像，所以魔術的成功是利用了光的折射。 故選：B。 4．鳥兒白天會將玻璃幕墻看成藍天白云，黃昏會透過玻璃看到明亮室內的綠色植物，導致其貿然飛往撞擊受傷。鳥兒在如圖所示位置所見情景，是因為在玻璃與空氣分界面處分別發生（　　） A．光的反射，光的折射 B．光的折射，光的反射 C．光的反射，光的直線傳播 D．光的直線傳播，光的折射 【答案】A 【解析】解：鳥兒白天會將玻璃幕墻看成藍天白云，這是因為遠處的藍天白云發出的光在玻璃與空氣分界處發生了反射進入了鳥的眼睛，是光的反射現象； 鳥兒在黃昏時會透過玻璃看到明亮室內的綠色植物，這是室內綠色植物發出的光通過玻璃與空氣分界處發生了折射進入了鳥的眼睛，是光的折射現象。 故選：A。 5．下列現象中，與筷子在水面處“折斷”原理相同的是（　?。? A．海市蜃樓 B．日食現象 C．屏幕上呈現人的影子 D．橋在水中形成的倒影 【答案】A 【解析】解：筷子在水面處“折斷”是光的折射現象。 A、海市蜃樓，是光在密度不均勻的空氣中形成的折射現象，符合題意； BC、日食現象和屏幕上呈現人的影子，都是光的直線傳播形成的，不符合題意； D、橋在水中形成的倒影，水面成像，是光的反射現象，不符合題意。 故選：A。 6．小明用如圖所示的裝置探究光的折射規律，透明的容器中裝入無色透明的水。E、F是兩塊白色硬板可以繞MN向后轉折，實驗時讓激光器發射的一束激光沿著硬紙板E表面斜射到水面上下列說法正確的是（　?。?A．當紙板F向后彎折時，折射光線會消失 B．保持入射角不變，多次實驗，可得出規律 C．為了顯示水中的光路，可以滴幾滴牛奶 D．光線若沿CO入射，折射光線將沿OB射出 【答案】C 【解析】解：A、在實驗中使用白色硬紙板顯示光的傳播路徑，當折射光線、入射光線和法線位于同一平面內，將圖中F硬紙板向后折，F(xiàn)板上無折射光線，但折射光線仍然存在；故A錯誤； B、多次改變?nèi)肷浣谴笮。瑴y量每次實驗時入射角和折射角，發現折射角隨入射角變化的規律，得到的結論是普遍的；故B錯誤； C、為了顯示水中的折射光路，可以在水中滴幾滴牛奶，利用光的漫反射，便于觀察；故C正確； D、光線從空氣中斜射入水中，AO為入射光線，OC為折射光線；故D錯誤。 故選：C。 7．有一圓柱形敞口容器裝有一定量的水，從其左側某一高度斜射一束激光，在容器底部產生一個光斑O。如圖所示，則下列操作能使光斑向左移動的是（　　） A．保持水面高度不變使激光筆向右平移 B．保持激光射入角度不變，往容器中加水 C．保持激光射入角度不變，將容器中的水抽出一部分 D．保持水面高度和入射點不變使激光入射角增大 【答案】B 【解析】解：A、保持水面高度不變，使激光筆向右平移，則入射光線和折射光線都向右平移，所以光斑右移，故A錯誤； BC、保持激光射入角度不變，往容器中加水，使水面上升，由下圖可知，入射點向左移動，則光斑向左移動；同理使水面下降，入射點向右移動，則光斑向右移動；同理可知， 將容器中的水抽出一部分，光斑會右移，故B正確，C錯誤； D、保持水面高度和入射點不變，使激光束遠離法線時，入射角增大， 則折射角變大，光斑會向右移動，故D錯誤。 故選：B。 8．一盞探照燈的燈光射向空水池，如圖所示，在沒有水的池底A處形成一個光斑。在向池中注水的過程中，觀察到的光斑會（　?。?A．向左移動 B．向右移動 C．在原地不動 D．先向左移再向右移 【答案】A 【解析】解：在逐步注水的過程中，入射光線與水面之間的夾角不變，水面上升，折射點向左移動，入射角不變，折射角的大小也不變，所以折射光線逐漸向左移動，光斑會向左移動；光斑發生的光線從水中斜射入空氣中進入人的眼睛，人的眼睛逆著光線看去，看到的是變高的光斑的虛像，所以光斑會向左上方移動。 故選：A。 9．一束單色光從空氣斜射向平行玻璃磚并穿過，其光路如圖所示，下列關系說法不正確的是（　　） A．∠1＞∠2 B．∠1＝∠5 C．∠1＝∠4 D．∠3＞∠4 【答案】D 【解析】解：如圖所示： A、∠2是折射角，由于光從空氣中斜射入玻璃中，折射光線靠近法線，故∠2一定小于∠1，故A正確； B、第一次折射發生在O點，此時AO為入射光線，OC為反射光線，OO′為折射光線，所以∠1是入射角；∠5是反射角，根據光的反射規律可知，這兩個角相等，故B正確； CD、第二次的折射點是o′，此時∠3是入射角，∠4是折射角，由于光從玻璃中斜射入空氣中，折射光線遠離法線，故∠4一定大于∠3；且由于玻璃磚上下表面外側的光線一定平行，故∠4一定等于∠1，故C正確，D錯誤。 故選：D。 10．若光線從空氣斜射入水中時，折射角為32°，則入射角可能為（　　） A．0° B．22° C．45° D．90° 【答案】C 【解析】解：由光的折射規律可知：光從空氣斜射入水中時，折射角小于入射角； 已知折射角為32°，故入射角一定大于32°；當入射角為90°時，光線與水面平行，不改變傳播方向，對照選項可知，只有選項C中的45°符合要求。 故選：C。 11．雨后路面存在積水，機動車車燈發出的光束從空氣斜射入水中，當入射角約為40°時，則折射角可能為（　?。?A．0° B．15° C．40° D．50° 【答案】B 【解析】解：當光從空氣斜射入水中時，折射角小于入射角，入射角為40°時，折射角則小于40°，，由各選項可知，ACD錯誤，B正確。 故選：B。 12．如圖所示，小明在空水槽底部安裝了一微型光源S，S發出小紅一束光照在右側壁上形成一光斑，小明在光斑處固定了一小塊橡皮泥P?，F(xiàn)往水槽內緩慢加水至水面上升到a位置，期間小紅在左上方觀察，看到右壁上一直有光斑。在加水過程中，下列說法中正確的是（　?。? A．小紅觀察到光斑從P處迅速下移到某一位置后再緩慢上移，并最終與橡皮泥P重合 B．小紅觀察到光斑從P處緩慢下移到某一位置后再緩慢上移到橡皮泥P上方某一位置 C．緩慢加水至水面上升到P點以下的位置時，光斑從P處迅速下移再緩慢上移 D．當水面升至P點以上的位置時，不會發生折射現象 【答案】A 【解析】解：（1）往池內注水，水面升至P點以下的b位置時，發生折射，根據折射定律，光斑位置在S′，如下圖所示： （2）水面上升至P點以上的a位置時，光線先在水池壁反射，再折射出水面，根據反射定律和折射定律，光斑位置在S″，如右上圖所示： 通過畫圖可知：在加水過程中，由于開始的水很少，光斑會迅速下移到P點以下的某一位置，然后隨著水的增多光斑再緩慢上移，由于人眼看水中的橡皮泥也是虛像，虛像的位置也在S″處，所以當水面升到橡皮泥處后，光斑始終和橡皮泥重合的，故A符合題意。 故選：A。 13．如圖，一柱形玻璃容器里盛有適量的水，靜置在水平桌面上的規則木板AB上，一束光線豎直向下照射在水面上。若在A端下方墊一個小正方體C，使木板傾斜適當?shù)慕嵌群螅ㄋ匆绯觯?，則（　?。?A．反射光線將沿逆時針方向適當旋轉 B．反射光線將沿順時針方向適當旋轉 C．折射光線將沿逆時針方向適當旋轉 D．反射和折射光線的方向都不會旋轉 【答案】D 【解析】解：在A端下方墊一個正方體C，使木板傾斜一個小的角度，但水面總是水平的，所以入射光線與水面垂直，故反射光線和折射光線的方向都不變，故D正確。 故選：D。 14．某校新建成一個噴水池，在池底中央安裝了一只射燈。射燈發出的一束光照在右邊的池壁上，當池內無水時，站在池旁左邊的人看到在S點形成一個亮斑，如圖所示，現往池內溫水.水面升至a位置時，人看到亮斑的位置在P點；如果水面升至b位置時，人看到亮斑的位置在Q點，則（　?。?A．P點在S點的下方，Q點在S點的上方 B．P點在S點的上方，Q點在S點的下方 C．P點在S點的上方，Q點在S點的上方 D．P點在S點的下方，Q點在S點的下方 【答案】A 【解析】解：（1）往池內注水，水面升至a位置時，光在水面發生折射，根據折射定律，P點如下圖所示： （2）水面上升至b位置時，光線先在水池壁反射，再折射出水面，根據反射定律和折射定律，Q點如右上圖所示： 通過畫圖可知：P點在S點的下方，Q點在S點的上方。 故選：A。 15．如圖所示，一束光在空氣和玻璃的分界面上同時發生反射和折射，其光路如圖所示，則下列判斷正確的是（　?。?A．AO是入射光線，入射角為67.5° B．AO是入射光線，反射角為45° C．CO是入射光線，折射角為22.5° D．CO是入射光線，反射角為45° 【答案】C 【解析】解：AB、若AO是入射光線，OC是反射光線時，OB為折射光線，此時的入射角為12×135°＝67.5°，反射角為67.5°，如圖所示： 則OA和OB在法線的同側，不符合光的折射規律；OB是反射光線時，OC為折射光線，此時的入射角為12×90°＝45°，反射角為45°，此時折射光線OC與法線重合了，不符合光的折射規律，故AB錯誤； CD、若CO是入射光線，OA是反射光線時，OB為折射光線，此時的入射角為12×135°＝67.5°，反射角為67.5°，則OB和OC在法線的異側，符合光的折射、反射規律，如右上圖： 由圖可知MN是法線，PQ是界面；折射角為∠BON；∠AOQ＝∠MOQ﹣∠AOM＝90°﹣67.5°＝22.5°；∠BOQ＝∠AOB﹣∠AOQ＝90°﹣22.5°＝67.5°；所以折射角為：∠BON＝∠NOQ﹣∠BOQ＝90°﹣67.5°＝22.5°； 由圖可知，∠COB＝360°﹣135°﹣90°＝135°，∠COA和∠COB相等，則OB為反射光線時的情形與OA是反射光線時的情形相同，此時的反射角為67.5°，故C正確，D錯誤。 故選：C。 16．下列不能用“光路具有可逆性”解釋的現象是（　?。?A．人在岸上看水中的游魚時，魚兒也能看到岸上的人 B．汽車的燈光照前方的自行車尾燈上，燈光又沿原方向返回 C．小明在平面鏡中看到小紅，小紅通過平面鏡也看到了小明 D．用潛望鏡能觀察到水面的情況，水面上也能通過潛望鏡觀察到觀察者 【答案】B 【解析】解：A、人在岸上看水中的游魚時，這是光的折射現象，魚兒也能看到岸上的人，能證明光路具有可逆性，故A不符合題意； B、自行車的尾燈是兩面垂直放置的平面鏡，當光射向尾燈時，經過兩次反射，最后的反射光線將沿原方向返回，不能證明光路具有可逆性，故B符合題意； C、小明在平面鏡中看到小紅，小紅通過平面鏡也看到了小明，這是光的反射現象，能證明光路具有可逆性，故C不符合題意； D、用潛望鏡能觀察水面情況時，在水面也能通過潛望鏡觀察到觀察者，能證明光路具有可逆性，故D不符合題意。 故選：B。 17．圖中，哪一幅圖正確地表示了光從空氣進入水中的光路（　?。? 【答案】D 【解析】解：光從空氣斜射入水中時發生光的折射，由折射規律知，折射光線和入射光線分別位于法線兩側，當光從空氣斜射入水中時，折射光線向法線方向偏折，折射角小于入射角，由各選項圖可知，D正確，ABC錯誤。 故選：D。 18．下列正確表示光從空氣斜射到水面的光路是（　　） 【答案】C 【解析】解：A、當光從空氣斜射入水中，折射角應小于入射角，而A中折射角大于入射角了，故A錯誤； B、光發生反射時，反射光線和入射光線分居在法線的兩側，而圖中反射光線與入射光線在法線的同側了，故B錯誤； C、光發生反射時，反射光線和入射光線分居在法線的兩側，反射角與入射角相等，符合光的反射定律， 當光發生折射時，折射光線和入射光線分居法線兩側，當光從空氣斜射入水里或其它透明介質中時，折射光線向法線方向偏折，折射角小于入射角，故C正確； D、當光從空氣斜射入水里或其它透明介質中時，折射光線向法線方向偏折，折射角小于入射角，而圖中折射角等于入射角，故D錯誤。 故選：C。 19．在天宮課堂中，航天員王亞平將空氣注入水球，形成的氣泡球與水球的球心都在O點。一束光線從空氣射入水球的光路如圖所示，其中球心O與入射點O1的連線為法線。則進入氣泡球的折射光線可能為（　　） A．① B．② C．③ D．④ 【答案】A 【解析】解：光從水中斜射入空氣中，會發生折射，折射角大于入射角，對于球體而言，入射點與球心所在的直線即法線，入射光線和折射光線分別位于法線兩側，就圖而言，OO2所在的直線即法線，進入氣泡球的折射光線可能為①。 故選：A。 20．“江南可采蓮，蓮葉何田田！魚戲蓮葉間。”描寫了詩人看到魚兒在水中歡快嬉戲的情景。下圖能正確表示詩人看到水中小魚的光路圖是（　　） 【答案】D 【解析】解：AC、詩人在岸上看到水中的魚，是水中魚反射的光由水中斜射入空氣中的人眼，故AC錯誤； BD、光由水中斜射入空氣中時，折射角應大于入射角，故B錯誤、D正確。 故選：D。 二、填空題（共10小題）： 21．光的折射規律：當光從空氣斜射入水或其他透明介質中時，入射光線、折射光線、法線在　 　內；入射光線和折射光線分居　 　的兩側；折射角　 　入射角；折射角隨著入射角的增大而　 ??；當光線垂直射到介質表面時，傳播方向　 　。 【答案】同一平面；法線；小于；增大；不變。 【解析】解：當光從空氣斜射入水或其他介質中時，折射光線與入射光線、法線在同一平面內；折射光線和入射光線分居法線兩側；折射角小于入射角； 入射角增大時，折射角也增大； 當光線垂直射向介質表面時，入射光線、法線和折射光線重合，傳播方向不改變。 故答案為：同一平面；法線；小于；增大；不變。 22．水鳥在捕魚時，魚也能看到水鳥，這說明在光的折射現象中，光路是　 　。 【答案】可逆的。 【解析】解：如圖，如果光沿著原來的折射光線入射，折射光線會與原來的入射光線重合，即在折射現象中光路是可逆的。 故答案為：可逆的。 23．綠色莊園樹木成蔭綠水環繞是濮陽人假日休閑的好去處。如圖所示，小橋、樹木在水中的倒影是光在水面發生　 　形成的，小橋的倒影看起來比它本身暗，這是由于射向水面的一部分光發生　 　進入水中造成的。 【答案】反射；折射。 【解析】解：小橋、樹木在水中的倒影屬于平面鏡成像，是光在水面發生反射形成的； 光射到水面時，一部分光線發生了反射，另一部分發生了折射而進入水中，小橋的的倒影看起來比實際物體本身“暗”一些。 故答案為：反射；折射。 24．有一束光線在有機玻璃和空氣這兩種物質間進行傳播，在它們的分界面上發生了光的反射和折射現象（如圖），其中MM′、NN′分別是分界面或法線，則折射角　 　度，空氣在　 　側（填“MM′上”、“MM′下”、“NN′左”或“NN′右”）。 【答案】30；NN′左。 【解析】解：如圖，∠MOA＝90°﹣30°＝60°， ∠MOC＝90°﹣30°＝60°， 所以，∠MOA＝∠MOC，所以MM′是法線，NN′是界面。 又因為折射光線和入射光線分居在法線的兩側，所以空氣在NN′左側，CO是入射光線，OA是反射光線，OB是折射光線。 折射角是∠BOM′＝90°﹣60°＝30°， 故答案為：30；NN′左。 25．如圖所示，一束光在空氣和玻璃兩種介質的界面上同時發生反射和折射（圖中入射光線、反射光線和折射光線的方向均未標出），其中反射角的度數為　 　，界面的　 ?。ㄟx填“上”、“下”、“左”或“右”）方是空氣。 【答案】30°；右。 【解析】解：由圖可知，∠BOE＝60°，所以∠COE＝90°﹣60°＝30°，而∠COF＝30°，根據反射角等于入射角都等于30°，可知CD為法線，AB為界面； 而折射光線和入射光線分別位于法線兩側，則OG一定為折射光線，EO為入射光線，OF為反射光線；折射角為∠GOD＝45°，根據折射角大于入射角可知界面AB的右邊是空氣，左方是玻璃。 故答案為：30°；右。 26．詩句“大漠孤煙直，長河落日圓”給我們展現了一幅美麗的畫卷，其實詩人觀察到的落日并非太陽的實際位置（如圖所示），而是太陽光經過不均勻的大氣層發生了　 　所成的像，太陽實際在圖中　 （選填“甲”或“乙”）的位置。 【答案】折射；乙。 【解析】解：太陽落山時，太陽的實際位置在地平線下面，但太陽光經過不均勻的大氣層時發生了折射，通過折射我們看見了太陽的虛像（即觀察到的落日），此時，太陽的實際位置在圖中的乙位置。 故答案為：折射；乙。 27．小明給弟弟變了個魔術，他將裝有一枚硬幣的杯子放在弟弟面前，如圖所示，弟弟在A處看不到硬幣，這是因為光沿　 　傳播的；他向杯中緩緩注水后，弟弟能又看到硬幣了，這是由于光的　 　產生的現象；弟弟看到的是硬幣的　 　（實/虛）像。 【答案】直線；折射；虛。 【解析】解：（1）弟弟在A處看不到硬幣，是由于杯的邊緣部分擋住了來自硬幣的光線，光線進入不到眼睛，所以眼睛看不到硬幣，這說明了光在均勻介質中是沿直線傳播的； （2）當杯中緩緩注水后，來自硬幣的光線會從水中斜射入空氣中從而發生折射，當折射光線進入人眼時，人眼逆著折射光線看去，看到的便是由于光的折射而形成的虛像（虛像的位置比物體的實際位置偏高）。 故答案為：直線；折射；虛。 28．如圖所示，小華同學用激光筆照射水面，在水槽壁上出現兩個紅點 A 和B。 （1）若保持入射點O的位置不變，欲使A點下移至A1，應使入射光線MO繞著點O沿　 ?。ㄟx填“順時針”或“逆時針”）方向轉動；同時觀察到另一亮點B點會移動到點　 ?。ㄟx填“B1”或“B2”） （2）若保持入射光線不變，欲使B點下移至B2，應使水面　 ?。ㄟx填“上升”、“下降”或“不變”），在水面變化過程中，折射角　 ?。ㄟx填“增大”、“不變”或“減小”）。 【答案】順時針；B1；上升；不變。 【解析】解：（1）當光從空氣斜射到水面時，同時會發生反射和折射現象，反射角等于入射角，折射角小于入射角；如圖所示： 現保持入射點O的位置不變，欲使光點A下移至A1處，則反射光線偏離法線，反射角增大，根據反射角等于入射角，則入射角也需增大，故使入射光線繞著O點沿順時針方向轉動。同時，入射角增大，折射角也會相應增大，因此，會觀察到另一亮點B 點會移動到點B1．如圖所示。 （2）在水面變化過程中，由于入射光線不變，即入射角不變，則折射也不發生改變，因此過B2點做OB的平行線即為光點下移的折射光線，如圖所示。顯然入射光線不變，欲使B點下移至B2，水面需上升。 故答案為：順時針；B1；上升；不變。 29．小明乘坐竹筏游覽常熟尚湖風景區水上森林，當船工用長直的竹篙斜插入水中撐行時，小明從側面觀察到了如圖所示的情景，小明依據所學的知識判斷出CO是由于光的　 　形成的　 　像（選填“實”或“虛“）.竹篙A點距水面的高度為4m，則AB兩點間的距離為　 　m。 【答案】折射；虛；8。 【解析】解：（1）如圖所示的情景，CO是由于光的折射形成的斜插入水中竹蒿的虛像； （2）水面相當于平面鏡，BO是由光的反射形成的竹蒿水上部分AO的虛像，竹蒿A點距水面的高度為4m，根據平面鏡成像時像與物到鏡面距離相等的特點可知，B點距水面高度也為4m，則AB兩點間的距離為 4m十4m＝8m。 故答案為：折射；虛；8。 30．一廣口瓶中裝滿水，如圖所示是甲同學從側面看到廣口瓶內情景，瓶口內徑是12cm，C點刻度是16cm，將刻度尺沿瓶口邊緣豎直插入水中，乙同學在廣口瓶右側沿邊緣向水中刻度尺正面看去，恰能看到刻度尺的0刻度（即圖中A點），同時看到水面上的B點（刻度為25cm）的像B′恰與A點的像相重合。則乙同學感覺刻度尺在水中變　 ?。ㄟx填“長”或“短”）了，感覺到刻度尺在水中的長度是　 　cm，此時乙同學看到A點的光線是由　 　進入另一種介質的，其折射角大小是　 　°。（若直角三角形的一頂角是37°，則它的邊長之比是3：4：5） 【答案】短；9；水中；53。 【解析】解：如下圖，乙同學在廣口瓶右側沿邊緣向水中刻度尺正面看去，恰能看到刻度尺的0刻度（即圖中A點），同時看到水面上的B點（刻度為25cm）的像B′恰與A點的像相重合，說明由A點（0刻度）發出的光經水面折射后的折射光線與由B點（25cm刻度）發出的光在空氣中反射后的反射光線重合，看到刻度尺在水中的長度變?yōu)锽′C，比實際在水中的長度AC變短； 因為BC＝25cm﹣16cm＝9cm，水面反射相當于平面鏡成像，根據物像關于鏡面對稱可知，B′C＝BC＝9cm； 由上圖可知，在光的折射現象中，光是由水射向空氣，則入射角為θ1，折射角為θ2， 依據題意，若直角三角形的一頂角是37°，則它的邊長之比是3：4：5，在直角三角形AOC中，OC＝12cm、AC＝16cm，根據勾股定理可知，AO=AC2+OC2=(16cm)2+(12cm)2=25cm，三邊滿足3：4：5的關系，說明OC所對的角θ1＝37°； 在三角形B′OC中，B′C＝9cm，OC＝12cm，則B′O=B′C2+OC2=(9cm)2+(12cm)2=15cm，三邊也滿足3：4：5的關系，說明B′C所對的角是37°； 又根據三角形的內角和為180°，所以θ2＝90°﹣37°＝53°。 故答案為：短；9；水中；53。 三、作圖題（共5小題）： 31．如圖是光從空氣斜射入玻璃中，請畫出它的折射光線。 【答案】見解析。 【解析】解：過入射點作出法線，根據光從空氣斜射入玻璃中時發生折射，折射光線向法線靠攏，在法線左側的玻璃中畫出折射光線，如圖所示： 32．如圖，一束光從水中斜射入空氣中，在水面同時發生反射和折射，畫出反射光線的方向，標出反射角的大小。 【答案】見解析。 【解析】解：由圖知，入射光線與水面的夾角為45°，則入射角為90°﹣645＝45°，過入射點O垂直于界面作出法線，然后根據反射角等于入射角在法線的右側水中即可作出反射光線，如圖所示： 33．承德避暑山莊湖景如畫，如圖甲所示。小玉同學在岸邊，通過平靜的湖面，既可看到建筑物的倒影，又可看到水中的鯉魚。圖乙中，A點代表建筑物的頂點，B點代表小玉看到的魚，C點代表小玉的眼睛。請在圖乙中畫出： （1）A點在水中的像A'； （2）小玉看到A'的光路； （3）魚的大致位置B’并完成看到B'的光路圖。 【答案】見解析。 【解析】解：（1）作出發光點A關于水面的對稱點，即為其所成的像A′，如圖所示： （2）連接A′C，與水面交于O'，則O’C為反射光線，連接AO'為入射光線，如圖所示： （3）人看到的魚在水中，光是從水中斜射入空氣中進入了船上的人的眼睛，當光從水斜射入空氣中時，折射角大于入射角，岸邊的人感覺光是沿直線傳播的，逆著光看去，好像是從光的反向延長線的交點處來的，比實際位置偏高，所以像在實際與的上方，故直接連接眼睛C與B上方一點B′，與水面的交點O即為入射點，連接BO即為入射光線，如圖所示： 34．如圖，一條光線垂直界面AC進入玻璃磚后，在界面AB上只發生反射，在圖中畫出該光線經界面AB反射和從界面BC離開玻璃磚后的光線。 【答案】見解析。 【解析】解：光從空氣垂直入射到玻璃界面上，傳播方向不變，光在AB界面反射時，反射角等于入射角都為45°，反射光線垂直入射到玻璃與空氣界面后進入空氣中，在作圖時，注意先做出法線，如圖 35．如圖所示，一束光斜射到空氣和玻璃磚的交界面上，畫出光經過玻璃磚并再次進入空氣中的大致光路． 【答案】見解析。 【解析】解：先畫出法線，當光從空氣斜射入玻璃時，折射光線和入射光線分居法線的兩側，折射角小于入射角。 當光從玻璃斜射入空氣時，折射光線和入射光線分居法線的兩側，折射角大于入射角。據此完成光路圖，如右上圖所示： 四、實驗探究題（共5小題）： 36．小明利用如圖甲所示的裝置探究光的反射定律，平面鏡平放在水平桌面上，板E、F可以繞ON軸轉動。 （1）為了看清楚板上的光路，板的材質應是　 （選填“粗糙的”或“光滑的”）； （2）為了研究反射角與入射角之間關系，實驗時應進行的操作是　 ??； A．繞ON前后轉動板E B．繞ON前后轉動板F C．改變光線AO與ON間的夾角 D．改變光線OB與ON間的夾角 （3）讓入射角等于　 　時，反射光線與入射光線重合； （4）若保持平面鏡水平不變，將板向后傾斜一個角度（如圖乙），入射光線仍能呈現紙板上，且沿AO方向入射到平面鏡的O點，此時與圖甲情形對比，發生改變的有　 ??； A．法線方向 B．反射光線方向 C．入射角度數 D．反射角和入射角關系 （5）某同學在做探究光的折射特點實驗，如圖2是光從空氣射入水中時的光路。實驗中發現，入射光線、折射光線和法線在同一平面內，折射光線和入射光線分別位于法線的兩側，通過實驗還得到如下數據： （6）閱讀短文并回答下列問題：光的全反射一束激光從某種玻璃中射向空氣（如圖3所示），保持入射點不動，改變?nèi)肷浣牵看卧黾?.2°），當入射角增大到8°時，折射光線消失，只存在入射光線與反射光線，這種現象叫做光的全反射，發生這種現象時的入射角叫做這種物質的臨界角。當入射角大于臨界角時，只發生反射，不發生折射。 a、當光從空氣射向玻璃，　 ?。ㄟx填“會”或“不會”）發生光的全反射現象； b、一個三棱鏡由上述玻璃構成，讓一束光垂直于玻璃三棱鏡的一個面射入（如圖4所示），請在圖中完成這束入射光的光路圖。 【答案】（1）粗糙的；（2）C；（3）0°；（4）BC；（6）a、不會；b、見解析。 【解析】解：（1）為了看清楚紙板上的光路，紙板材質應是較粗糙，光線射在上面發生了漫反射，反射光線射向各個方向，無論從哪個角度看，都能看得清楚； （2）要探究光的反射規律，先讓一束光貼著紙板沿某一個角度射到O點，量出入射角和反射角的度數，然后改變光束的入射方向，使入射角減小，再量出入射角和反射角的度數，與前一次實驗量出的結果進行比較，即可發現反射角和入射角關系，故選C； （3）反射光線與入射光線重合時，說明入射光線是垂直于鏡面入射，此時的反射光線、入射光線、法線重合，則入射角為0°； （4）保持平面鏡水平不變，將紙板向后傾斜一個角度，入射光線仍能呈現在紙板上，且沿AO方向入射到平面鏡的O點，但與原來相比，入射光線的方向改變了，法線方向不變（垂直于鏡面），由于反射光線、入射光線和法線在同一平面內，所以反射光線方向改變，則在紙板上不能看到反射光線，而入射角度數改變、反射角與入射角關系都不改變，故選BC； （6）a、光只有從水或玻璃射向空氣時，才會發生全反射，所以光從空氣射向玻璃，入射角增大，折射光不可能完全消失； b、光線從空氣進入玻璃時，因是垂直照射，所以方向不變；當從玻璃中斜射入空氣時，其入射角為45°大于臨界角，故其發生全反射，最終要從玻璃垂直射向空氣，傳播方向不變，其大致路徑如下圖： 故答案為：（1）粗糙的；（2）C；（3）0°；（4）BC；（6）a、不會；b、見解答。 37．小華偶然間豎直向下看到放在玻璃磚下面的字發生了錯位。 （1）他想光斜射時才發生偏折，才會出現“池底變淺”的現象。那么，光在垂直入射時，光線不再偏折，還會有“池底變淺”的現象嗎？上述過程，在科學探究中叫做　 ?。ㄟx填“設計實驗”“提出問題”或“分析論證”）。 （2）①聯想到“平面鏡成像”找像位置的方法，于是他按如圖甲所示將玻璃磚緊貼物體擺放在水平桌面上的一張白紙上，標記出物體的位置。按照圖乙的方式沿水平方向觀察物體（觀察盒上的條形碼）。當看到物體經玻璃磚成的像時，前后移動小卡片，使小卡片與像在同一個平面上，將小卡片此時的位置標記在白紙上，這樣就找到了放置一塊玻璃磚時　 　的位置。 ②隨后，他將玻璃磚離開物體向觀察者移動一小段距離后進行觀察，發現像的位置不變，說明玻璃磚與物體的距離　 　影響成像位置（選填“會”或“不會”）。 （3）為了觀察不同厚度玻璃的成像情況，他將第二塊相同玻璃磚緊貼在第一塊后面，如圖丙所示，觀察并記錄像的位置；他再將第三塊相同玻璃磚緊貼在前兩塊后面，如圖丁所示，觀察并記錄像的位置。記錄數據如圖戊所示。 ①分析圖戊的數據可知，用一塊玻璃磚觀察時，像與物體的距離是　 　cm； ②三次實驗都說明了光在垂直入射時，像的位置會　 　觀察者（選填“靠近”或“遠離”）。 （4）從圖戊的實驗數據還可以得出：玻璃的厚度越厚，像與物的距離越　 　。 （5）從以上探究可知，從豎直方向看到的池底比它的實際位置　 ?。ㄟx填“淺”或“深”）。 【答案】（1）提出問題；（2）①像；②不會；（3）①2.13；②靠近；（4）越遠；（5）淺。 【解析】解：（1）他想光斜射時才發生偏折，才會出現“池底變淺”的現象。那么，光在垂直入射時，光線不再偏折，還會有“池底變淺”的現象嗎？上述過程，在科學探究中叫做提出問題； （2）①當看到物體經玻璃磚成的像時，前后移動小卡片，使小卡片與像在同一個平面上，將小卡片此時的位置標記在白紙上，這樣也標記了像的位置，這樣就找到了放置一塊玻璃磚時像的位置。 ②隨后，他將玻璃磚離開物體向觀察者移動一小段距離后進行觀察，發現像的位置不變，說明玻璃磚與物體的距離不會影響成像位置。 （3）①從圖中可知，用一塊玻璃磚觀察時，像與物體的距離是2.13cm； ②一塊玻璃磚時像到物的距離為l1＝2.13cm， 兩塊玻璃磚時像到物的距離的增加量Δl2＝2.15cm＞l1， 三塊玻璃磚時像到物的距離的增加量Δl3＝2.35cm＞Δl2， 隨著玻璃磚的增多，像到物的距離的增加量逐漸增大，但是像到觀察者的距離在靠近，三次實驗都說明了光在垂直入射時，像的位置會靠近觀察者。 （4）從圖戊的實驗數據還可以得出：玻璃的厚度越厚，像到物體的距離越大，像與物的距離越遠。 （5）從以上探究可知，從豎直方向看到的池底比它的實際位置淺。 故答案為：（1）提出問題；（2）①像；②不會；（3）①2.13；②靠近；（4）越遠；（5）淺。 38．如圖甲所示，小明和小華在探究“光的折射現象”時，將一束入射角為50°的光斜射入杯中的水里，更換杯中的介質時他們發現光的偏折程度不同。為了定量反映這種差異，小明將“折射角與入射角的比值”定義為“偏折比”，并根據所學物理知識和生活經驗，對影響“偏折比”大小的因素提出以下猜想： 猜想1：“偏折比”與液面的高度有關； 猜想2：“偏折比”與液體的種類有關； 猜想3：“偏折比”與入射光的顏色有關. （1）小華認為猜想1是錯誤的，其理由是　 　。 （2）為了驗證猜想2，小明只將圖甲中的水換成油，如圖乙所示，油的高度小于水的高度，杯底光斑的位置恰與圖甲實驗時光斑的位置重合，對比可知：在相同條件下，油對光的“偏折比” 　 ?。ㄟx填“大于”“等于”或“小于”）水對光的“偏折比”。 （3）為了探究猜想3，小明用圖甲裝置先后射入綠色和紫色的激光，杯底光斑位置如圖丙所示，則　 　光的“偏折比”大。將其中的一束激光穿過如圖丁所示的玻璃磚，若光在玻璃磚上表面折射時的“偏折比”為0.8，則光在下表面折射時的“偏折比”為　 　。 （4）根據小明的操作和計算結果，小華認為，應該將“偏折比”定義為“光線在空氣中與法線的夾角α和光線在介質中與法線的夾角β之比”.經過對組不同玻璃磚的實驗，測得數據如表所示： 根據表格中的數據，分析可得：光在空氣與另一種透明介質中傳播時，對于不同的入射角，“偏折比”　 ?。ㄟx填“相等”或“不相等”）；對于相同的入射角，偏折比越大，介質對光的折射程度越　 （選填“高”或“低”），因此我們認為小華對“偏折比”定義的優點是　 　。 【答案】（1）液面的高度改變，入射角、折射角的大小不變，“偏折比”不變；0.8；（2）小于；（3）綠；1.25；（4）不相等；高；相同條件下，光線無論從介質射向空氣還是從空氣射向介質，比值是一定的。 【解析】解：（1）由圖可知，水面上升或下降時，入射角和折射角都不變，則折射角與入射角的比值即偏折比也不變，由此說明偏折比與液體深度無關，故猜想1不正確； （2）將圖甲中的水換成油，當油的深度小于水的深度，杯底光斑位置恰與圖甲實驗時光斑位置重合，如圖1， 由圖1可知：水中的折射角大于油中的折射角，由于入射角相同，則在相同條件下，油對光的“偏折比”比水對光的“偏折比”小； （3）光線的入射角和入射點不變，綠、紫色激光的折光線，如圖2； 由圖2可知：綠色激光的折射角大于紫色激光的折射角，由于入射角相同，則根據“偏折比”的定義可知：綠光的“偏折比”大； 將一束激光穿過如圖丁所示的玻璃磚，若光在玻璃磚上表面折射時入射角為r，折射角為i，如圖3， 此時“偏折比”為0.8，即：∠i∠r=0.8； 當光在下表面折射時如圖3中，則此時入射角為r′，折射角為i′，根據幾何知識可知：∠r′＝∠i，∠i′＝∠r， 所以，光在下表面折射時的“偏折比”為：∠i′∠r′=∠r∠i=10.8=1.25； （4）分析玻璃磚A（或玻璃磚B或玻璃磚C）的數據可知，光在空氣與另一種透明介質中傳播時，對于不同的入射角，“偏折比”不相等； 分析表中數據，當光線在空氣中與法線夾角都是30°時，光線分別在A、B、C三種玻璃中與法線的夾角越大，“偏折比”越小，說明介質對光的折射程度越高； 從表中數據分析可知，在相同條件下，光線無論從介質射向空氣還是從空氣射向介質，小華這種定義的比值是一定的。 故答案為：（1）液面的高度改變，入射角、折射角的大小不變，“偏折比”不變；0.8；（2）小于；（3）綠；1.25；（4）不相等；高；相同條件下，光線無論從介質射向空氣還是從空氣射向介質，比值是一定的。 39．在探究光的折射規律實驗中，某小組同學意外發現：當光沿某方向從半圓玻璃磚射向空氣時，折射光消失而反射光卻變得更亮，老師解釋說這是光的全反射現象。課后，同學們查到光從某種玻璃射向空氣時的一些數據如表1： 表1 結合光的折射規律和表1中信息，回答下列問題： （1）表中第二行第一個空格中折射角是　 　°。 （2）光從這種玻璃斜射向空氣時，入射角增大，折射角　 ?。ㄟx填“增大”、“減小”或“不變”），但是折射角總是　 ?。?選填“大于”“小于”或“等于”）入射角，當入射角i≥　 　時，反射能量達到100%，就發生了全反射現象； 為了搞清楚不同物質對光的折射能力為什么不同，同學們又查到了光在不同物質中的傳播速度數據如表2： 表2 結合光的折射規律和表中信息，回答問題： （3）折射現象中光路也是可逆的，當光從傳播速度大的介質斜射入傳播速度小的介質中時，折射角　 ?。ㄟx填“大于”、“小于”或“等于”）入射角。 【答案】（1）0°；（2）增大；大于；41.8°；（3）小于。 【解析】解：（1）根據光的折射定律可知，當入射角為0°時，光的傳播方向不變，則折射角為0°； （2）根據表格中的數據可知，光從玻璃斜射向空氣時，折射角隨著入射角的增大而增大，但是折射角總是大于入射角；當入射角大于或等于41.8°時，反射能量達到100%，就發生了全反射現象； （3）當光從傳播速度大的介質斜射入傳播速度小的介質中時，比如光從空氣斜射向玻璃時，折射角小于入射角。. 故答案為：（1）0°；（2）增大；大于；41.8°；（3）小于。 40．小明在學習聲、光現象時，做了下面三組實驗： （1）如圖1所示，小明用手沾水摩擦空高腳杯的杯口，使其發聲，發聲體為　 ?。ㄟx填“空氣柱”或“杯子”）。然后往杯中加水，發現加的水越多，音調越　 ?。ㄟx填“高”或“低”）。 （2）如圖2所示，小明用激光筆S發出的一條光線斜射向水面，發現在水槽壁上出現兩個紅點A和B，請作出入射光線SO的反射光線和折射光線。 （3）小明在上面的實驗過程中發現，光從空氣斜射向水面時，光的傳播方向會發生改變。查資料可知，這是光的折射。小明想探究“光的折射規律”，他將光從空氣分別斜射入水和玻璃中，并記錄了如表所示的數據。 ①分析表中數據，可知光從空氣斜射入其他介質時，折射角隨著入射角的增大而　 　（選填“增大”或“減小”）。 ②分析表中數據猜想，光從空氣射入玻璃時，折射角　 ?。ㄟx填“可能”或“不可能”）達到90°。 ③當光以40°入射角從水中斜射入空氣時，折射角為　 　。 ④根據表中數據分析，用塑料薄膜和水制成一個“水凸透鏡”，與外觀尺寸相同的玻璃凸透鏡相比，“水凸透鏡”的焦距更　 ?。ㄟx填“大”或“小”）。 ⑤實驗中，小明在清水中滴入幾滴牛奶并攪勻，在水面上方的空氣中熏了點煙霧，此做法是為了　 　。 【答案】（1）杯子；低；（2）如上圖；（3）①增大；②不可能；③60°；④大；⑤更好的顯示光路。 【解析】解：（1）小明用手沾水摩擦空高腳杯的杯口時，杯子振動發聲；水量越多，振動越慢，頻率越低，盛水越多的杯子發出的聲音的音調就越低； （2）根據平面鏡成像的規律，作出點光源S關于水面的對稱點，即S的像S′，由于反射光線的反向延長線過像點S′，所以連接AS′，與水面的交點就是入射點O，分別連接SO、OA、OP，分別為入射光線、反射光線、折射光線。如圖所示： ； （3）①根據表格中的數據可知，可知光從空氣斜射入其他介質時，折射角隨著入射角的增大而增大； ②光從空氣射入玻璃時，折射角始終小于入射角，故折射角不可能達到90°； ③在光的折射中，光路是可逆的，則由表格數據可知，當光線以40°入射角從水中射向空氣時，折射角應為60°； ④表格數據可知，入射角為45°時，光射入水中時折射角為32°，光射入玻璃的折射角為24°，則玻璃對光的偏折能力更強， 所以兩個外形完全一樣的水凸透鏡和玻璃凸透鏡，玻璃凸透鏡的焦距應更短，“水凸透鏡”的焦距更大； ⑤在清水中滴入幾滴牛奶并攪勻，并在水面上方的空氣中熏了點煙霧，牛奶和煙霧可以反射光，此做法是為了更好的顯示光路。 故答案為：（1）杯子；低；（2）如上圖；（3）①增大；②不可能；③60°；④大；⑤更好的顯示光路。題型選擇題填空題作圖題實驗題計算題總計題數201055040入射角α0°15°30°45°60°反射角β0°15°30°45°60°折射角γ0°11°22.1°35.4°40.9°玻璃磚A玻璃磚B玻璃磚C光線在空氣中與法線夾角α30.0°45.0°60.0°30.0°45.0°60.0°30.0°45.0°60.0°光線在玻璃中與法線夾角β22.0°32.0°40.5°17.0°24.4°30.4°20.0°28.9°36.3°αβ1.361.411.481.761.841.971.501.581.65玻璃中的入射角i0°10°20°30°40°41.2°41.8°42°空氣中的折射角γ/15.2°30.9°48.6°74.6°81°90°/反射能量5%7%26%43%77%84%100%100%物質玻璃酒精水冰空氣光速（m/s）2.0×1082.2×1082.25×1082.30×1083.0×108空氣中的入射角0°30°45°60°水中的折射角0°22°32°40°玻璃中的折射角0°17°24°30°
