物理第5節 磁生電課后練習題

這是一份物理第5節 磁生電課后練習題，共7頁。試卷主要包含了單選題，填空題，實驗題等內容，歡迎下載使用。

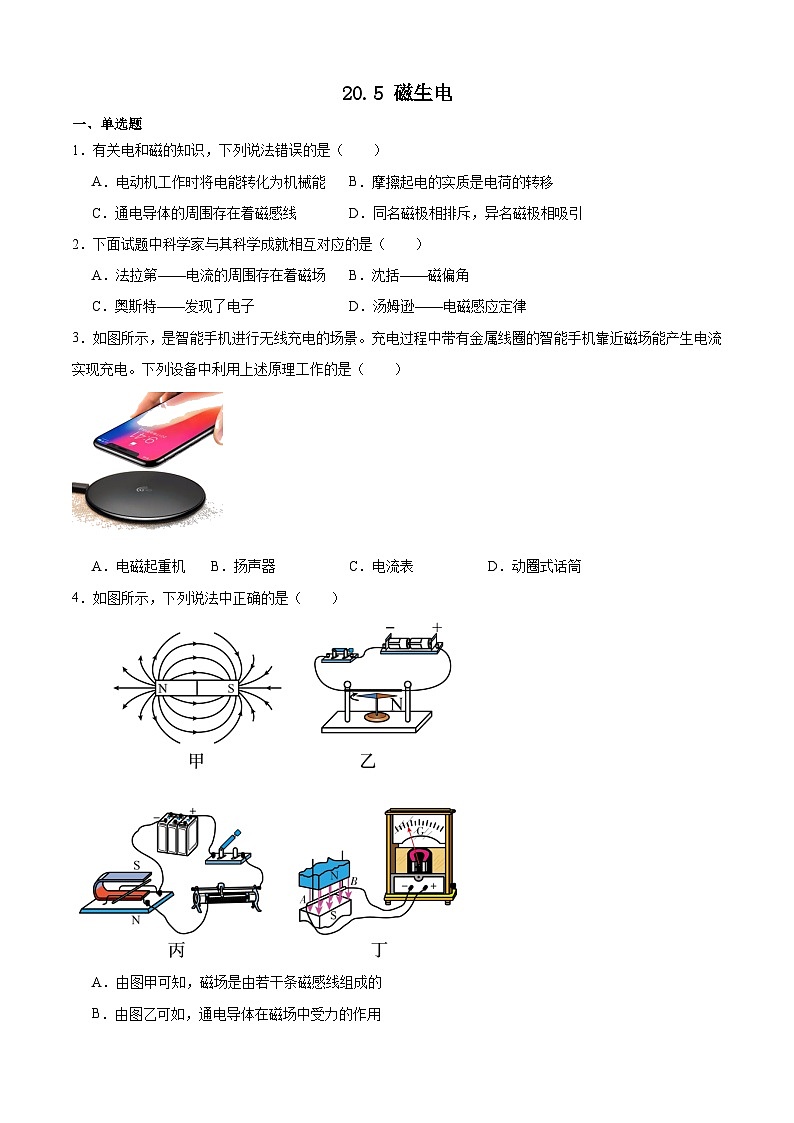

1．有關電和磁的知識，下列說法錯誤的是（ ）
A．電動機工作時將電能轉化為機械能B．摩擦起電的實質是電荷的轉移
C．通電導體的周圍存在著磁感線D．同名磁極相排斥，異名磁極相吸引
2．下面試題中科學家與其科學成就相互對應的是（ ）
A．法拉第——電流的周圍存在著磁場B．沈括——磁偏角
C．奧斯特——發現了電子D．湯姆遜——電磁感應定律
3．如圖所示，是智能手機進行無線充電的場景。充電過程中帶有金屬線圈的智能手機靠近磁場能產生電流實現充電。下列設備中利用上述原理工作的是（ ）
A．電磁起重機B．揚聲器C．電流表D．動圈式話筒
4．如圖所示，下列說法中正確的是（ ）

A．由圖甲可知，磁場是由若干條磁感線組成的
B．由圖乙可如，通電導體在磁場中受力的作用

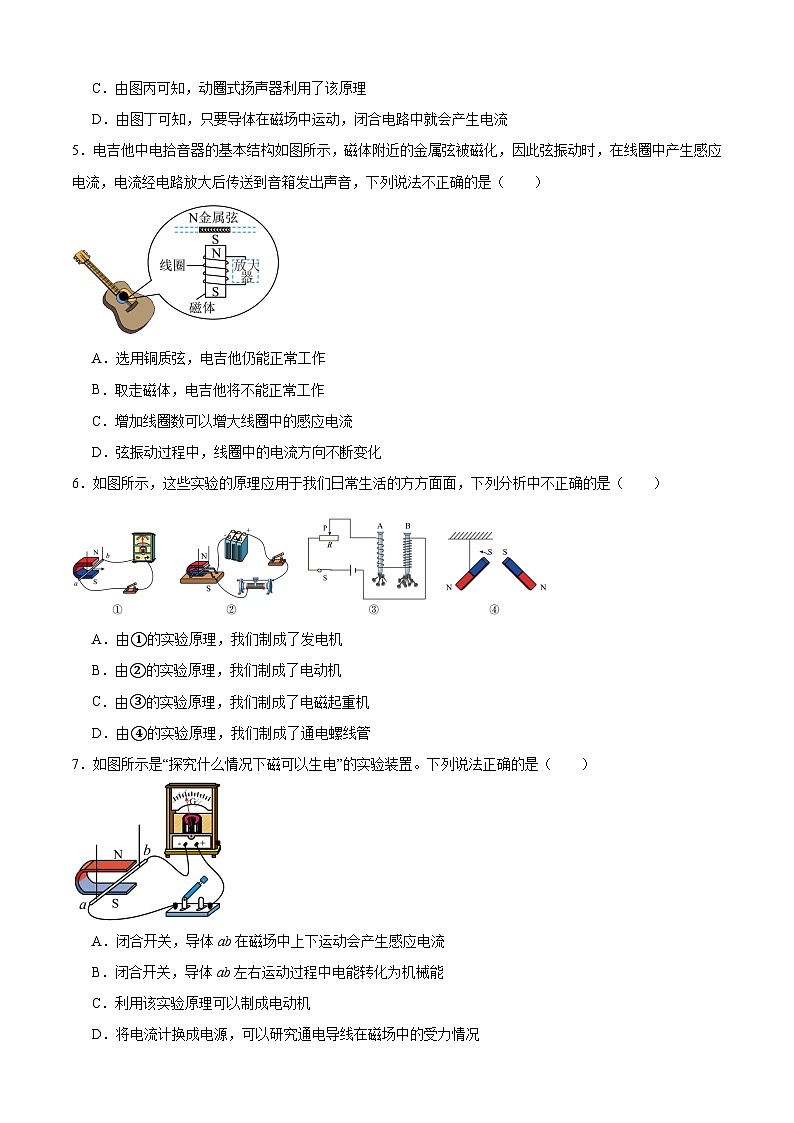

C．由圖丙可知，動圈式揚聲器利用了該原理
D．由圖丁可知，只要導體在磁場中運動，閉合電路中就會產生電流
5．電吉他中電拾音器的基本結構如圖所示，磁體附近的金屬弦被磁化，因此弦振動時，在線圈中產生感應電流，電流經電路放大后傳送到音箱發出聲音，下列說法不正確的是（ ）
A．選用銅質弦，電吉他仍能正常工作
B．取走磁體，電吉他將不能正常工作
C．增加線圈數可以增大線圈中的感應電流
D．弦振動過程中，線圈中的電流方向不斷變化
6．如圖所示，這些實驗的原理應用于我們?nèi)粘Ｉ畹姆椒矫婷?，下列分析中不正確的是（ ）
A．由①的實驗原理，我們制成了發電機
B．由②的實驗原理，我們制成了電動機
C．由③的實驗原理，我們制成了電磁起重機
D．由④的實驗原理，我們制成了通電螺線管
7．如圖所示是“探究什么情況下磁可以生電”的實驗裝置。下列說法正確的是（ ）

A．閉合開關，導體ab在磁場中上下運動會產生感應電流
B．閉合開關，導體ab左右運動過程中電能轉化為機械能
C．利用該實驗原理可以制成電動機
D．將電流計換成電源，可以研究通電導線在磁場中的受力情況
8．下列說法中正確的是（ ）
A．聲音的傳播速度是
B．一個物體的溫度升高了，它一定吸收了熱量
C．家庭電路中的保險絲熔斷，一定是發生了短路
D．發電機是利用電磁感應現象制成的
二、填空題
9．小亮同學在學習了“電和磁”的知識后，用甲、乙兩個直流電動機設計了如圖所示的裝置，閉合開關 S 后甲開始轉動，同時用皮帶帶動乙轉動，小燈泡發光。在此過程中，將電能轉化為機械能的裝置是 （選填“甲”或“乙”），乙的工作原理是 ，生活中應用這一原理工作的還有 （選填“動圈式揚聲器”或“動圈式話筒”），如果要使甲的轉動方向與原來相反，則應采取的措施是 。（填一種即可）

10．我國的電動車特別多，不過續航里程依舊是電動車讓人頭疼的地方，有的網友給想了一個辦法，說在電動車的前輪上裝一個發電機，一邊走一邊發電，然后給蓄電池充電，蓄電池再帶動后輪的電動機轉動，這樣就可以無限行駛了。你認為這位網友的想法是否正確： ，支持你的理由是 。
11．如圖是動圈式話筒的示意圖。當人說話發出的聲波使膜片振動時，與膜片連接的線圈也會在永久磁 體的磁場里振動，利用 現象，將聲音信號轉化為電信號。

12．如圖是一款“運動手環”，其主要部分是一段內置有一小塊磁鐵的密閉的空心塑料管，管外纏繞著線圈。戴著這種手環走路時塑料管跟著手一起運動，線圈中便會產生電流。我們把這種現象叫做 現象，生活中 （選填：發動機或電動機）是根據這個原理工作的。此機器工作的能量轉換是 。
13．如圖所示，甲是 的原理圖，乙是 原理圖。

三、實驗題
14．如圖甲是“探究什么情況下磁可以生電”的實驗裝置。閉合開關后，導體棒、靈敏電流計、開關、導線組成閉合電路。實驗觀察到的現象如下表（實驗中電流由左接線柱進入電流計，指針向左偏，電流由右接線柱進入電流計，指針向右偏）。

（1）實驗表明，閉合電路中的部分導體在磁場中做下列哪種運動時，電路中產生感應電流 ；
A．平行磁感線運動
B．切割磁感線運動
（2）探究感應電流方向與導體棒運動方向的關系時，應該保持 的方向不變；
（3）導體中產生的電流方向與導體的運動方向以及磁感線的方向都有關系，根據圖表信息，分析判斷下列方向關系正確的是 ；

（4）小明猜想磁場強弱會影響感應電流大小，于是他設計了圖乙所示的電磁鐵代替原有磁體再次實驗，此時需要在圖乙的電路中再接入的元件是 。用電磁鐵代替原有磁體的好處： 。
15．如圖甲所示，在“搖繩發電”活動中小西和小安把一條大約10m長電線的兩端連在一個靈敏電流計的兩個接線柱上，形成閉合導體回路，然后他們沿某一方向站立并迅速搖動這條電線，發現靈敏電流計的指針擺動。

（1）你認為小西和小安是沿 （選填“東西”或“南北”）方向站立的；實驗中，靈敏電流計的作用是用來檢測 ；
（2）小西和小安想“感應電流的大小與哪些因素有關”，小西猜想可能與搖繩的速度，小西為了驗證自己的猜想，利用如圖乙所示的裝置進行實驗，足夠大的磁體放在水平桌面上，驅動裝置使導體棒AB沿直線水平向右勻速運動（導體運動區域的磁場強弱相同）。改變速度大小重復實驗，下表是實驗測得的數據，分析數據可得出結論： ；
（3）某次實驗中，閉合開關后并未發現電流計指針偏轉，經檢查器材均完好，各器材間連接無誤，那么接下來你認為最應該關注的器材是 ；另一同學認為是磁鐵的磁性太弱所致，他提出更換磁性更強的磁鐵，就在他移動原磁鐵時發現電流計的指針出現了晃動，你認為接下來最應該做什么來找到讓電流計指針偏轉的原因 ；（僅寫出最應該進行的一步操作）
（4）如果將靈敏電流計換成直流電源，當閉合開關時，可以看到磁場中原來靜止的導體棒AB開始運動，該現象可以說明 的工作原理。
實驗序號
磁場方向
導體棒ab運動方向
靈敏電流計指針偏轉情況
1
向下
向上
不偏轉
2
向下
不偏轉
3
向左
向右偏
4
向右
向左偏
5
向上
向上
不偏轉
6
向下
不偏轉
7
向左
向左偏
8
向右
向右偏
實驗次數
1
2
3
4
5
6
速度/(cm?s-1)
1
2
3
4
5
6
電流/mA
2.0
4.0
5.9
8.1
10.2
11.8
參考答案
1．C
2．B
3．D
4．C
5．A
6．D
7．D
8．D
9． 甲 電磁感應現象 動圈式話筒 將電池組正負極對調
10． 不正確 該網友的辦法違背了能量守恒定律
11．電磁感應
12． 電磁感應 發電機 機械能轉化為電能
13． 電動機 發電機
14． B 磁場 C 滑動變阻器 易于改變磁體的磁性強弱
15． 東西 是否有電流產生 在其它因素相同時，導體切割磁感線的速度越快，產生的感應電流越強 金屬棒 讓金屬棒向不同的方向運動 電動機
