粵滬版八年級上冊3 探究平面鏡成像特點課時作業

這是一份粵滬版八年級上冊3 探究平面鏡成像特點課時作業，共12頁。試卷主要包含了單選題，填空題，解答題，實驗探究題，綜合題等內容，歡迎下載使用。

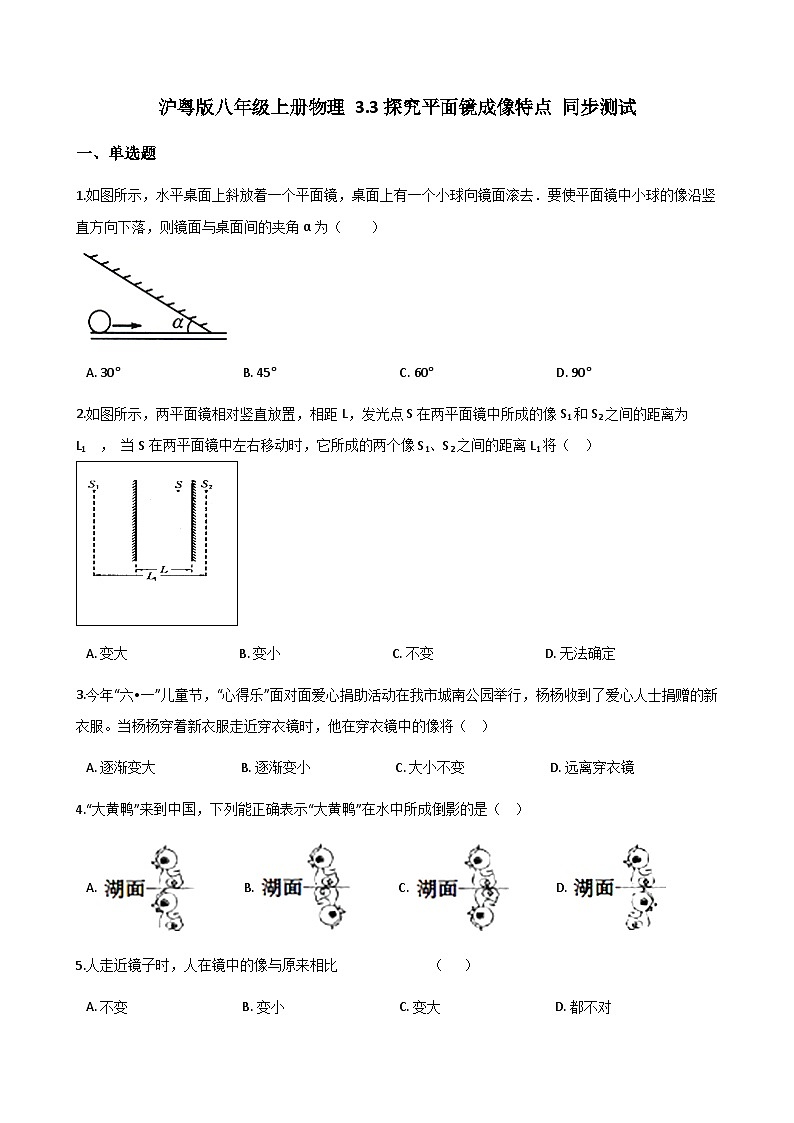

?滬粵版八年級上冊物理 3.3探究平面鏡成像特點 同步測試
一、單選題
1.如圖所示，水平桌面上斜放著一個平面鏡，桌面上有一個小球向鏡面滾去．要使平面鏡中小球的像沿豎直方向下落，則鏡面與桌面間的夾角α為（　?。?br /> ?
A.?30°???????????????????????????????????????B.?45°???????????????????????????????????????C.?60°???????????????????????????????????????D.?90°
2.如圖所示，兩平面鏡相對豎直放置，相距L，發光點S在兩平面鏡中所成的像S1和S2之間的距離為L(zhǎng)1 ， 當S在兩平面鏡中左右移動時，它所成的兩個像S1、S2之間的距離L1將（?? ）

A.?變大??????????????????????????????????B.?變小??????????????????????????????????C.?不變??????????????????????????????????D.?無法確定
3.今年“六?一”兒童節，“心得樂”面對面愛心捐助活動在我市城南公園舉行，楊楊收到了愛心人士捐贈的新衣服。當楊楊穿著新衣服走近穿衣鏡時，他在穿衣鏡中的像將（?? ）
A.?逐漸變大??????????????????????????B.?逐漸變小??????????????????????????C.?大小不變??????????????????????????D.?遠離穿衣鏡
4.“大黃鴨”來到中國，下列能正確表示“大黃鴨”在水中所成倒影的是（?? ）
A.???????????????B.???????????????C.???????????????D.?
5.人走近鏡子時，人在鏡中的像與原來相比?????????????????????????????（ ????）
A.?不變????????????????????????????????????B.?變小????????????????????????????????????C.?變大????????????????????????????????????D.?都不對

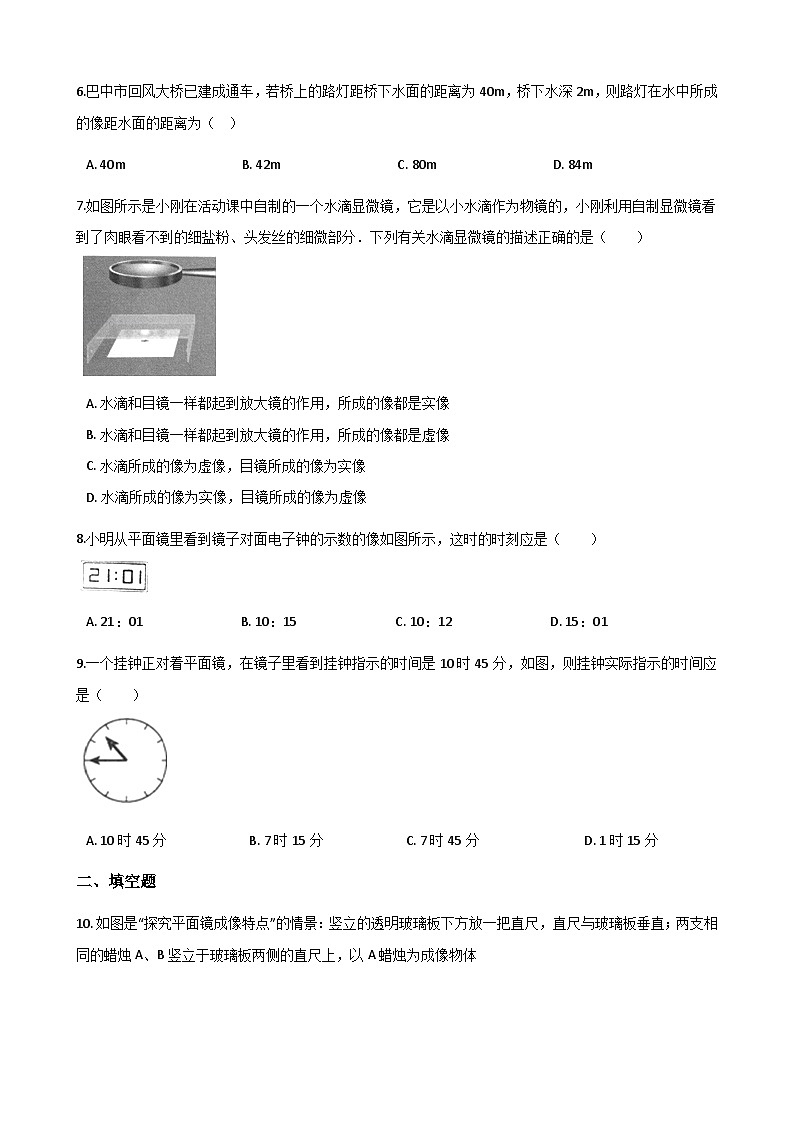

6.巴中市回風大橋已建成通車，若橋上的路燈距橋下水面的距離為40m，橋下水深2m，則路燈在水中所成的像距水面的距離為（?? ）
A.?40m????????????????????????????????????B.?42m????????????????????????????????????C.?80m????????????????????????????????????D.?84m
7.如圖所示是小剛在活動課中自制的一個水滴顯微鏡，它是以小水滴作為物鏡的，小剛利用自制顯微鏡看到了肉眼看不到的細鹽粉、頭發絲的細微部分．下列有關水滴顯微鏡的描述正確的是（　?。?br /> ?
A.?水滴和目鏡一樣都起到放大鏡的作用，所成的像都是實像
B.?水滴和目鏡一樣都起到放大鏡的作用，所成的像都是虛像
C.?水滴所成的像為虛像，目鏡所成的像為實像
D.?水滴所成的像為實像，目鏡所成的像為虛像
8.小明從平面鏡里看到鏡子對面電子鐘的示數的像如圖所示，這時的時刻應是（　　）

A.?21：01??????????????????????????????B.?10：15??????????????????????????????C.?10：12??????????????????????????????D.?15：01
9.一個掛鐘正對著平面鏡，在鏡子里看到掛鐘指示的時間是10時45分，如圖，則掛鐘實際指示的時間應是（　?。?br />
A.?10時45分?????????????????????????B.?7時15分?????????????????????????C.?7時45分????????????????????????????????D.?1時15分
二、填空題

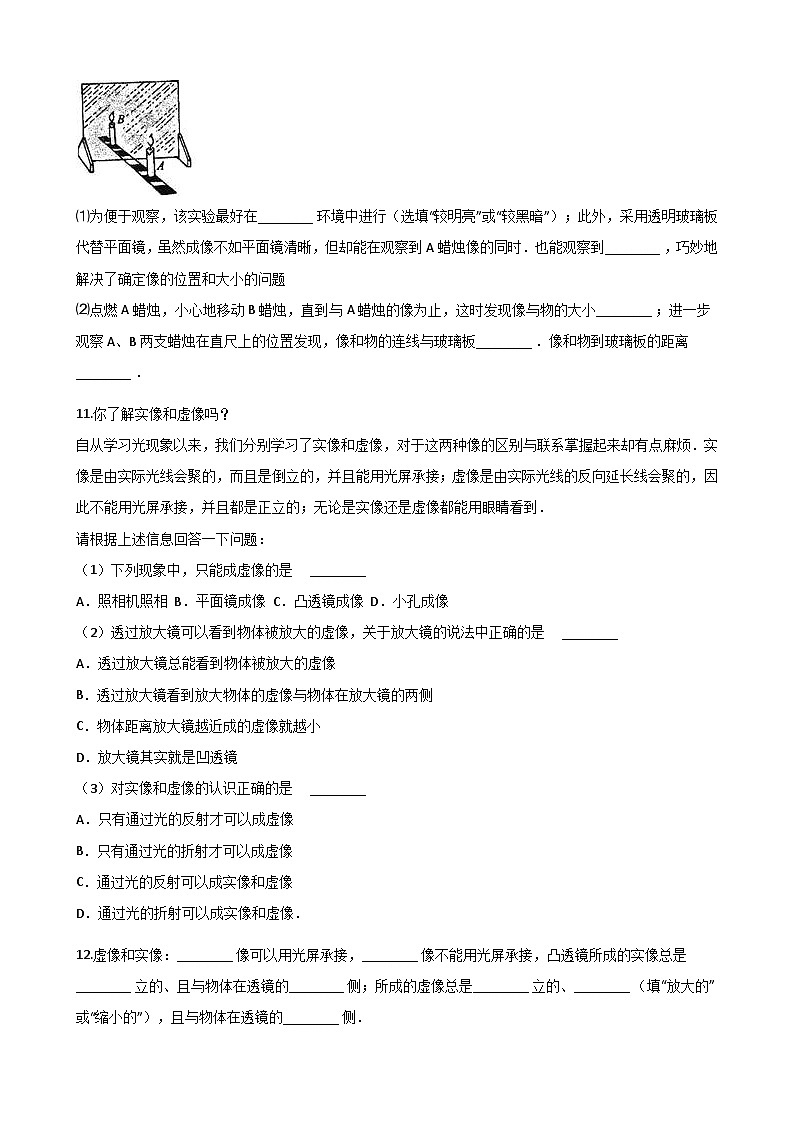

10.?如圖是“探究平面鏡成像特點”的情景：豎立的透明玻璃板下方放一把直尺，直尺與玻璃板垂直；兩支相同的蠟燭A、B豎立于玻璃板兩側的直尺上，以A蠟燭為成像物體

⑴為便于觀察，該實驗最好在________?環境中進行（選填“較明亮”或“較黑暗”）；此外，采用透明玻璃板代替平面鏡，雖然成像不如平面鏡清晰，但卻能在觀察到A蠟燭像的同時．也能觀察到________?，巧妙地解決了確定像的位置和大小的問題
⑵點燃A蠟燭，小心地移動B蠟燭，直到與A蠟燭的像為止，這時發現像與物的大小________?；進一步觀察A、B兩支蠟燭在直尺上的位置發現，像和物的連線與玻璃板________?．像和物到玻璃板的距離________?．
11.你了解實像和虛像嗎？
自從學習光現象以來，我們分別學習了實像和虛像，對于這兩種像的區別與聯系掌握起來卻有點麻煩．實像是由實際光線會聚的，而且是倒立的，并且能用光屏承接；虛像是由實際光線的反向延長線會聚的，因此不能用光屏承接，并且都是正立的；無論是實像還是虛像都能用眼睛看到．
請根據上述信息回答一下問題：
（1）下列現象中，只能成虛像的是　?________　
A．照相機照相? B．平面鏡成像 C．凸透鏡成像? D．小孔成像
（2）透過放大鏡可以看到物體被放大的虛像，關于放大鏡的說法中正確的是　?________　
A．透過放大鏡總能看到物體被放大的虛像
B．透過放大鏡看到放大物體的虛像與物體在放大鏡的兩側
C．物體距離放大鏡越近成的虛像就越小
D．放大鏡其實就是凹透鏡
（3）對實像和虛像的認識正確的是　?________　
A．只有通過光的反射才可以成虛像
B．只有通過光的折射才可以成虛像
C．通過光的反射可以成實像和虛像
D．通過光的折射可以成實像和虛像．
12.虛像和實像：________?像可以用光屏承接，________?像不能用光屏承接，凸透鏡所成的實像總是________?立的、且與物體在透鏡的________?側；所成的虛像總是________?立的、________?（填“放大的”或“縮小的”），且與物體在透鏡的________?側．
13.小芳面向穿衣鏡站立在鏡前1m處，她在鏡中的像距離平面鏡________?m；當平面鏡平行于小芳左右移動時，以小芳為參照物，像是________（選填“運動”或“靜止”）的．
三、解答題
14.小汽車的前窗玻璃并不像兩側窗的玻璃一樣豎直安裝，而是向前傾斜一定的角度，用你所學過的光學知識解釋一下這樣做有什么好處？
四、實驗探究題
15.如圖是同學們探究“平面鏡成像特點”的實驗情景，在豎立的玻璃板前A處放一支點燃的蠟燭，可以看到玻璃板后B處出現蠟燭的像

（1）實驗中選用平板玻璃代替平面鏡做實驗的原因是________?
（2）某同學選擇與A處蠟燭外形相同的另一根蠟燭，將其在玻璃板后移動，知曉與B處的像完全重合，他這樣做是想驗證________?
（3）另一位同學將光屏放在玻璃板后面來回移動，光屏上________?（選填“能”或“不能”）承接到A處蠟燭的像
（4）另一組同學用跳棋代替蠟燭，在方格紙上實驗．你認為這樣做有什么好處？________?（說出一點）
16.如圖所示為小紅同學探究平面鏡成像特點的實驗裝置．她將一塊玻璃板豎直架在一把直尺的上面，并保持玻璃板與直尺垂直．再取兩根完全相同的蠟燭A和B分別豎直置于玻璃板兩側的直尺上，點燃玻璃板前的蠟燭A，進行觀察和調整．

（1）用玻璃板代替平面鏡的好處是________?
（2）實驗時小紅在玻璃板的________?（選填“左”或“右”）側觀察；
（3）選用直尺的作用是為了便于比較________?
（4）選用兩根完全相同的蠟燭是為了比較________?
（5）在利用蠟燭B確定出蠟燭A所成像的位置后，移去蠟燭B，并在其所在位置上放一光屏，則光屏上________?（選填“能”或“不能”）接收到蠟燭A的像．
五、綜合題
17.?作圖題?????
（1）請?jiān)趫D中畫出物體AB在平面鏡中所成的像A￠B￠.

（2）“坐井觀天，所見甚小”。在圖中用光路圖作出井底之蛙“觀天”的最大范圍

答案解析部分
一、單選題
1.【答案】B
【解析】【解答】解：根據題意，小球水平向右運動，小球的像豎直向下運動，所以小球到達A點時，像也到達A點，所以平面鏡應過水平方向和豎直方向的交點A；
根據題意，當小球在圖示中的B點時，像點在豎直方向的C點，平面鏡過BC連線的中點D；平面鏡一定在AD連線上，其中：
∵BD=CD，AD⊥BC，
∴AD是∠BAC的角平分線，
又∵∠BAC=90°，
∴∠BAD=45°，如圖所示：
所以題干中的夾角α=45°。
故選B。

【分析】首先要知道平面鏡成像的特點：像與物到平面鏡的距離相等、連線與鏡面垂直、大小相等、左右相反，即像與物關于平面鏡對稱；
根據小球水平向右運動，小球的像豎直向下運動和平面鏡成像的特點，找到平面鏡一定通過的兩個點，判斷出平面鏡的位置。
2.【答案】C
【解析】【解答】如圖，當發光點在兩個平面鏡之間向左移動時，a變大，b變小，但是a+b不變，即L不變，L1不變.

故選為：C.
【分析】平面鏡所處的像與物到鏡面的距離相等，兩平面鏡固定，即兩物距的和固定，則兩像距與固定。
3.【答案】C
【解析】【解答】平面鏡所成的像與物體是等大的，當人靠近平面鏡時，視覺上感覺像在變大，但實際上像的大小并沒有變．所以，當楊楊穿著新衣服走近穿衣鏡時，他在穿衣鏡中的像大小不變，選項A、B、D錯誤，選項C正確；故選C。
【分析】平面鏡成的像與物體是等大的，像和物距離平面鏡的距離是相等的，像是虛像。
4.【答案】C
【解析】【解答】解：根據平面鏡成像的特點，像和物體各對應點到平面鏡間距離相等；
平靜的湖面相當于平面鏡，可使小鴨通過湖面成像，并且它的像與本身以湖面為對稱；只有C符合條件．
故選：C．
【分析】平面鏡成像的特點：所成的像是虛像；像和物體形狀、大小相同；
像和物體各對應點的連線與平面鏡垂直；像和物體各對應點到平面鏡間距離相等．
5.【答案】A
【解析】【分析】根據平面鏡成像的特點，像與物大小相等可比較容易得出答案．
【解答】因?yàn)槠矫骁R成像的特點之一是像與物大小相等，
所以人走近鏡子時，人在鏡中的像與原來相比不會改變．
故選A．

【點評】牢記平面鏡成像的特點是解答此題的關鍵．人們感覺到的近大遠小是一種視覺效果，不影響真實的大小．這是理解平面鏡成像特點的一個難點，需細心領會．
6.【答案】A
【解析】【解答】解：水面相當于平面鏡，若橋上的路燈距橋下水面的距離為40m，根據物像到平面鏡距離相等，所以路燈在水中所成的像距水面的距離為40m． 故選A．
【分析】根據平面鏡成像特點進行判斷：物體在平面鏡中成虛像，物像大小相等，物像連線與鏡面垂直，物像到平面鏡的距離相等．
7.【答案】D
【解析】【解答】解：由圖可見，水滴作為物鏡，成倒立放大的實像；放大鏡是目鏡，成正立放大的虛像．
故選D．
【分析】顯微鏡的構造和成像原理，顯微鏡有物鏡和目鏡組成，目鏡成的是正立、放大的虛像，顯微鏡的物鏡成的是放大、倒立的實像．
8.【答案】B
【解析】【解答】解：根據平面鏡中像和物關于鏡面對稱規律，可以通過對稱性由像做出物的圖象，也可以利用對稱性規律，從像的背面去直接讀?。?br /> 如下圖所示：?
因此實際時間為：10：15，故B正確．
故選B．
【分析】平面鏡成像時，像、物關于平面鏡對稱，可以由像再做出物，還原實際圖象后再讀時間．　
9.【答案】D
【解析】【解答】解：過12點與6點作一條直線，作出表針關于這條直線的對稱圖形，如圖：
?
也可從圖中像的后面觀察可知，準確的時間應該是1點15分；
故選D．
【分析】平面鏡中的鐘表是左右對稱的，可以利用12點與6點連線作對稱軸讀表針的對稱圖形幾點的方法，
二、填空題
10.【答案】較黑暗；B蠟燭；相同；?垂直；相等
【解析】【解答】
（1）點燃蠟燭，燭焰在明亮的環境中，燭焰和明亮環境對比度較小，成像不太清晰；燭焰在黑暗環境中，燭焰和黑暗環境的對比度大，成像更清晰．所以該實驗最好在較黑暗環境中進行；實驗過程中，用透明的玻璃板代替平面鏡，在物體一側，既能看到蠟燭A的像，也能看到代替蠟燭A的蠟燭B，當蠟燭A的像和蠟燭B重合時，便于確定像的位置，便于比較物像大小。
（2）點燃A蠟燭，小心地移動B蠟燭，直到與A蠟燭的像重合為止，這時發現像與物的大小相等；進一步觀察A、B兩支蠟燭在直尺上的位置發現，像和物的連線與玻璃板垂直，像和物到玻璃板的距離相等。
【分析】平面鏡成像實驗。
11.【答案】B；C；D
【解析】【解答】解：（1）A、照相機照相，膠片上得到實像．
B、物體在平面鏡中成虛像．
C、凸透鏡既能成實像，也能成虛像．
D、小孔成像，能用光屏承接，所以小孔成像是實像．
綜上分析，只能成虛像的是平面鏡，故選B；
（2）放大鏡是凸透鏡，物體在放大鏡的二倍焦距以外，透過凸透鏡能看到倒立、縮小的實像；物體在放大鏡的二倍焦距上，透過凸透鏡能看到倒立、等大的實像；物體在放大鏡的一倍焦距和二倍焦距之間，透過凸透鏡能看到倒立、放大的實像；故A錯誤；
B、透過放大鏡看到放大物體的虛像與物體在放大鏡的同側．故B錯誤；
C、物體在凸透鏡的一倍焦距以?xún)?nèi)成放大的虛像，物體距離放大鏡越近成的虛像就越?。蔆正確．
D、放大鏡其實就是凸透鏡．故D錯誤．
（3）A、通過光的折射也可以成虛像，例如凸透鏡成像中，當u＜f，成正立、放大的虛像，故A錯誤；
B、通過光的折射可以成虛像，也可以成實像，故B錯誤；
C、通過光的反射可以成虛像，但是不能成實像，故C錯誤；
D、通過光的折射可以成倒立的實像和正立的虛像．故D正確．
故答案為：（1）B；（2）C；（3）D．
【分析】（1）凸透鏡既能成實像，也能成虛像．
（2）①放大鏡是一個凸透鏡，當u＞2f，成倒立、縮小的實像，物像在凸透鏡的異側，應用于照相機．
當u=2f，成倒立、等大的實像，v=2f，物像的凸透鏡的異側，一般用于求凸透鏡的焦距．
當2f＞u＞f，成倒立、放大的實像，物像的凸透鏡的異側，應用于投影儀．
當u＜f，成正立、放大的虛像，物像的凸透鏡的同側，應用于放大鏡．
②凸透鏡成虛像時，物體在凸透鏡的一倍焦距以?xún)?nèi)，物距越大，像越大．
（3）物體在平面鏡中成正立、等大的虛像．
小孔成像是根據光的直線傳播形成的實像．
12.【答案】?實；虛；倒　；異；正；放大的；同
【解析】【解答】解：虛像和實像：實像可以用光屏承接，虛像不能用光屏承接，凸透鏡所成的實像總是倒立的、且與物體在透鏡的異側；所成的虛像總是正立的、放大的，且與物體在透鏡的同側．
故答案為：實；虛；倒；異；正；放大的；同．
【分析】①實像是實際光線會聚而成的，虛像是實際光線反向延長線相交而成，實像能在光屏上呈現出，而虛像則不能．
②成實像時，像與物總是位于透鏡的兩側，成虛像時，像與物總是位于透鏡的同側，
13.【答案】1；靜止
【解析】【解答】根據平面鏡成像的特點，像與物到鏡面的距離相等，小芳面向穿衣鏡站在鏡前1m處，則人像離鏡子也是1m遠；小芳正對著平面鏡，當平面鏡平行于小芳左右移動時，像仍與小芳關于鏡面對稱，相對靜止．故答案為：1；靜止．
三、解答題
14.【答案】解：晚上行車需要開前大燈，這時根據光的反射定律，燈光會被迎面駛來汽車的擋風玻璃反射回來，耀眼的光亮將使司機睜不開眼；如果后面有車趕上來，那么后面車上的燈光也會通過豎直安裝的擋風玻璃形成明亮的虛像，妨礙司機的觀察；車內開燈照明時，來自車內人、物的光線都會通過擋風玻璃反映到司機的視野里，使司機分辨不清前方的景物．可見，豎直安裝的擋風玻璃，在晚間行車時會使反射光嚴重地干擾司機觀察，以致釀成車禍．為此，汽車的設計師們運用光的反射定律，巧妙地將擋風玻璃傾斜安裝，使各種反射光旁射，從而大大地提高了行車的安全性能．
【解析】【分析】根據光的反射定律和平面鏡成像的特點分析可知擋風玻璃相當于平面鏡，會使物體通過擋風玻璃成像，反映到司機的視野里，使司機分辨不清前方景物的虛實．
四、實驗探究題
15.【答案】（1）便于觀察確定鏡后像的位置
（2）物體與像的大小關系
（3）不能
（4）用方格紙方便研究像與物到鏡面距離的關系，用棋子代替蠟燭，能更好比較像與物的大小關系，用棋子代替蠟燭，更環保
【解析】【解答】（1）在實驗中用平板玻璃代替平面鏡，主要是利用玻璃透明的特點，便于確定像的位置（或比較像和物的大?。?br /> （2）實驗時采用兩個完全相同的蠟燭，目的是為了比較物像大小關系；
實驗時用完全一樣的蠟燭是為了比較物體與像的大小關系．蠟燭B與蠟燭A的像能夠完全重合，說明像與物體的大小相等．
（3）當蠟燭B與蠟燭A的像能夠完全重合時，撤去蠟燭B并在原蠟燭B的位置放一與玻璃板平行的光屏，光屏上不能承接到像，因?yàn)槠矫骁R成虛像，光屏不能承接虛像．
（4）因?yàn)槭褂梅礁窦埧梢灾苯釉诩埳吓袛辔矬w與像之間的位置關系，不用再進行測量，從而使實驗步驟更加簡單．所以選用方格紙比選用白紙好．
用棋子代替蠟燭，能更好比較像與物的大小關系，用棋子代替蠟燭，更環保．
故答案為：（1）便于觀察確定鏡后像的位置；（2）物體與像的大小關系；（3）不能；（4）用方格紙方便研究像與物到鏡面距離的關系，用棋子代替蠟燭，能更好比較像與物的大小關系，用棋子代替蠟燭，更環保
【分析】（1）利用玻璃板透明的特點，可以觀察到玻璃板的另一側，便于找到像的位置．
（2）實驗時采用兩個完全相同的蠟燭，一支蠟燭放在玻璃板的前面并點燃，另一支放在玻璃板的后面，當玻璃板后面的蠟燭和玻璃板前面的蠟燭的像完全重合時，可以確定像的位置，同時也可以比較物像大小是否相等．
（3）用光屏是否能承接到像，是判斷實像和虛像的最佳方法．
（4）從方格紙的方格分析，有方格可以直接判斷物體與像之間的位置關系，從環保的角度分析用跳棋代替蠟燭
16.【答案】（1）便于確定像的位置
（2）左；
（3）物與像的距離關系
（4）物與像的大小關系
（5）不能
【解析】【解答】（1）由于玻璃板既能透光也能反光，所以用玻璃板代替平面鏡便于確定像的位置；
（2）實驗時，由于成的像是虛像，將點燃的蠟燭放在玻璃板前，眼睛應該在玻璃板前觀察．即小紅應在左側觀察蠟燭A經玻璃板所成的像。
（3）在實驗中用到刻度尺，但尺并不是測量像、物的大小用的，而是測像到鏡面的距離、物到鏡面的距離，然后比較二者關系用的。
（4）選用兩根完全相同的蠟燭，用一個等長的蠟燭放在像的位置，來代替像，為了研究像與物的大小關系。
（5）平面鏡成的是虛像，是由反射光線的反向延長線會聚而成的，所以不能成在光屏上。
故答案為：（1）便于確定像的位置；（2）左；（3）物與像的距離關系；（4）物與像的大小關系；（5）不能。
【分析】（1）玻璃板既能透光也能反光，便于確定像的位置；
（2）由于成的像是虛像，人應在玻璃板前觀察。
（3）要比較像與物距離的關系，需借助刻度尺；用刻度尺測出兩支蠟燭到玻璃板的距離便可得出像和物體到平面鏡的距離相等。
（4）在實驗中為了便于研究像的特點與位置，用了兩支相同的蠟燭，將另一支蠟燭放在像的位置與像進行比較，運用了替代法。
（5）要掌握虛像的概念，知道虛像不是實際光線會聚而成的，不能在光屏上成像。
　
五、綜合題
17.【答案】（1）解：如圖所示：

（2）解：如圖所示：

【解析】【解答】（1）平面鏡成像的特點是：像與物關于平面鏡對稱，可以先作出物體A、B端點AB的像點A′、B′，連接A′、B′即為物體AB在平面鏡中所成的像.因?yàn)楣馐茄刂本€傳播的，所以光線要進入青蛙的眼中，最大范圍就是從枯井的邊緣處射過來.先作出端點A、B關于平面鏡的對稱點A′、B′，用虛線連接A′、B′即為物體AB的像，如圖所示：

（2）圖中圓點是青蛙的位置，將圓點與井口左邊的端點相連成一直線，將圓點與井口右邊的端點相連成一直線，然后在直線上標出箭頭，即得到兩條射向青蛙眼睛的光線，這兩條光線就決定了青蛙的觀察范圍.如圖所示：

【分析】（1）平面鏡成的是正立等大的虛像，像和物到鏡面的距離相等；
（2）注意青蛙看到井外的物體，是物體反射的光進入青蛙眼睛，箭頭方向不要畫錯.
