2024長沙中考物理二輪專題復習 微專題 比值、極值、范圍類相關計算 （課件）

這是一份2024長沙中考物理二輪專題復習 微專題 比值、極值、范圍類相關計算 （課件），共60頁。PPT課件主要包含了ABD，∶21，2電源電壓等內容，歡迎下載使用。

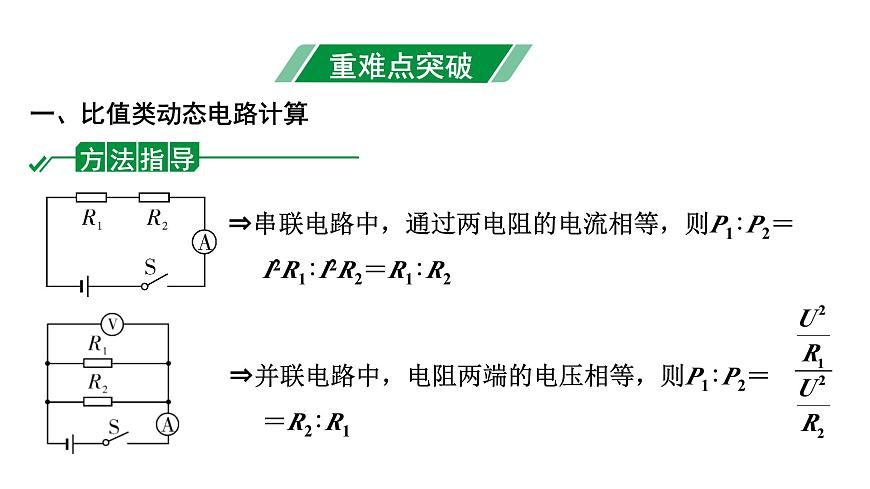

一、比值類動態電路計算
?串聯電路中，通過兩電阻的電流相等，則P1∶P2＝ I2R1∶I2R2＝R1∶R2
?并聯電路中，電阻兩端的電壓相等，則P1∶P2＝ ＝R2∶R1

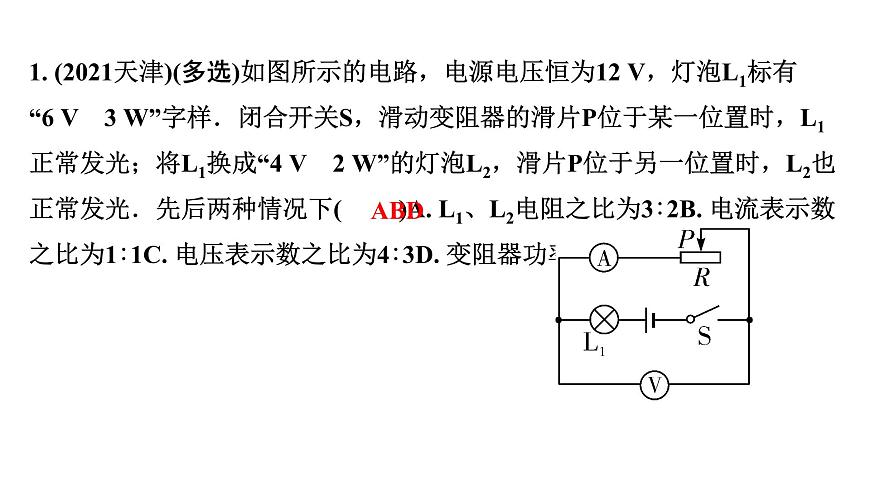

1. (2021天津)(多選)如圖所示的電路，電源電壓恒為12 V，燈泡L1標有“6 V　3 W”字樣．閉合開關S，滑動變阻器的滑片P位于某一位置時，L1正常發光；將L1換成“4 V　2 W”的燈泡L2，滑片P位于另一位置時，L2也正常發光．先后兩種情況下( 　　)A. L1、L2電阻之比為3∶2B. 電流表示數之比為1∶1C. 電壓表示數之比為4∶3D. 變阻器功率之比為3∶4

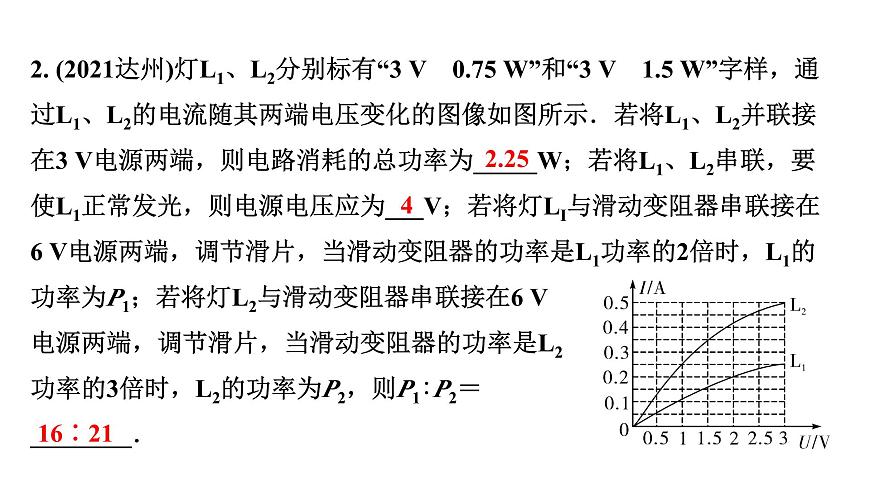

2. (2021達州)燈L1、L2分別標有“3 V　0.75 W”和“3 V　1.5 W”字樣，通過L1、L2的電流隨其兩端電壓變化的圖像如圖所示．若將L1、L2并聯接在3 V電源兩端，則電路消耗的總功率為_____W；若將L1、L2串聯，要使L1正常發光，則電源電壓應為___V；若將燈LI與滑動變阻器串聯接在6 V電源兩端，調節滑片，當滑動變阻器的功率是L1功率的2倍時，L1的功率為P1；若將燈L2與滑動變阻器串聯接在6 V電源兩端，調節滑片，當滑動變阻器的功率是L2功率的3倍時，L2的功率為P2，則P1∶P2＝________．
二、極值、范圍類動態電路計算

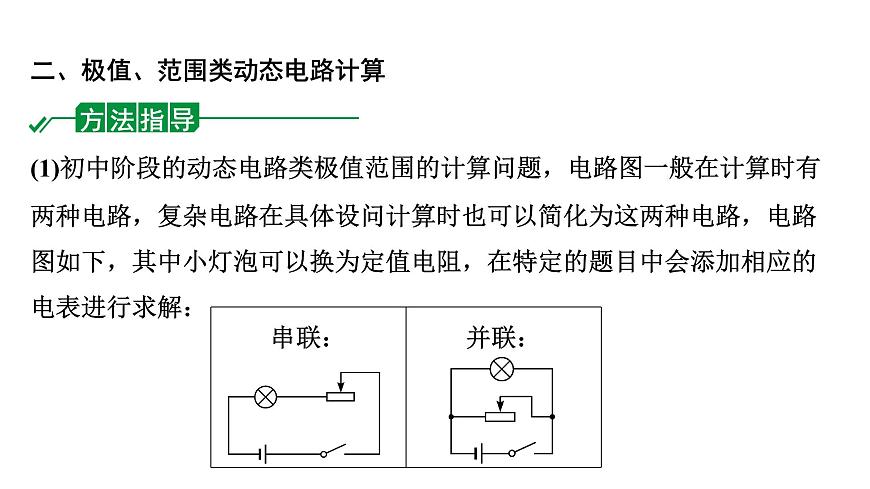

(1)初中階段的動態電路類極值范圍的計算問題，電路圖一般在計算時有兩種電路，復雜電路在具體設問計算時也可以簡化為這兩種電路，電路圖如下，其中小燈泡可以換為定值電阻，在特定的題目中會添加相應的電表進行求解：

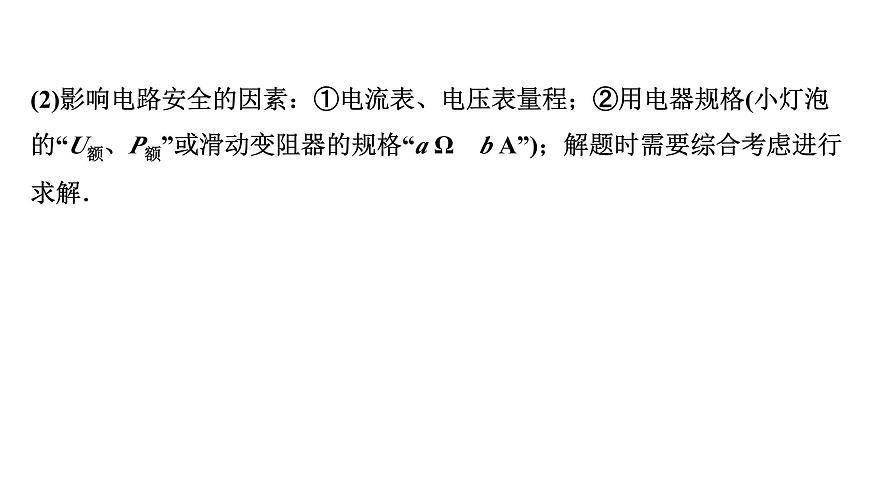

(2)影響電路安全的因素：①電流表、電壓表量程；②用電器規格(小燈泡的“U額、P額”或滑動變阻器的規格“a Ω　b A”)；解題時需要綜合考慮進行求解．

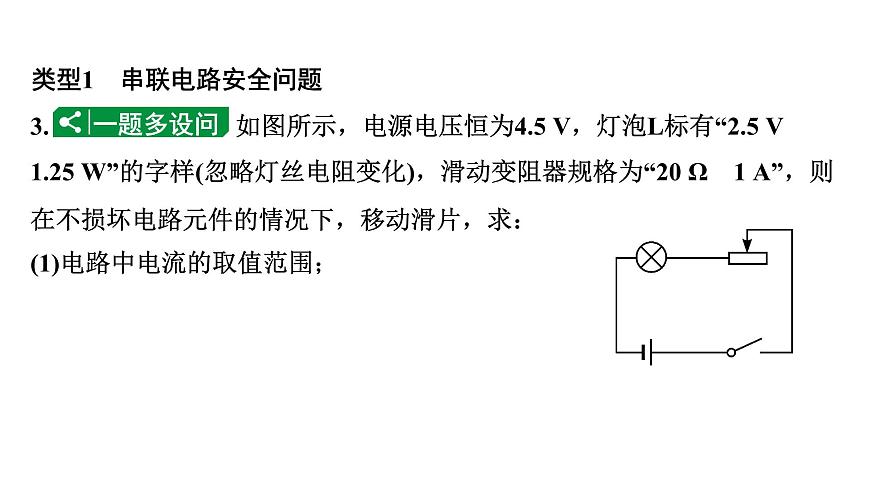

3. 如圖所示，電源電壓恒為4.5 V，燈泡L標有“2.5 V　1.25 W”的字樣(忽略燈絲電阻變化)，滑動變阻器規格為“20 Ω　1 A”，則在不損壞電路元件的情況下，移動滑片，求：(1)電路中電流的取值范圍；
類型1　串聯電路安全問題
本題中影響電路電流取值范圍的限定條件：(1)電流最大值的限定條件：①燈泡的額定電流(燈泡的規格)；②滑動變阻器允許通過的最大電流(滑動變阻器的規格)；(2)電流最小值的限定條件：滑動變阻器接入電路的電阻為最大值時，電路有最小電流．
解：燈泡的額定電流I額＝ ＝ ＝0.5 A＜滑動變阻器允許通過的最大電流1 A即電路中允許通過的最大電流為0.5 A燈泡的電阻RL＝ ＝ ＝5 Ω當滑動變阻器接入電路的阻值最大時，電路中電流最小I?。? ＝ ＝0.18 A電路中電流的取值范圍為0.18 A～0.5 A
(2)滑動變阻器接入電路的阻值范圍；
解：電路中電流最大時，滑動變阻器接入電路中的阻值最小，R滑?。? ＝ ＝4 Ω
滑動變阻器接入電路的阻值范圍為4 Ω～20 Ω
本題中影響滑動變阻器接入電路電阻取值范圍的條件：根據電路電流的最大值，求取滑動變阻器接入電路電阻的最小值，本題中滑動變阻器接入電路電阻的最大值即為滑動變阻器的最大阻值．
(3)電路消耗的最小總功率；
解：電路消耗的最小總功率P?。経I?。?.5 V×0.18 A＝0.81 W
根據P＝UI可知，電源電壓U不變，求電路消耗的最小電功率實質是求電路的最小電流．
(4)滑動變阻器消耗的最大電功率．
根據P＝UI＝I2R可知，滑動變阻器的電功率：P滑＝ ＝ ＝ ，當R＝RL時，P滑有最大值．(U為電源電壓，RL為燈泡的阻值，R為滑動變阻器接入電路的阻值)
解：滑動變阻器的電功率P滑＝ ＝ ＝當滑動變阻器接入電路的阻值等于燈泡的電阻時(R＝RL)，滑動變阻器的電功率最大滑動變阻器消耗的最大電功率P滑＝ ＝ ＝1.012 5 W
變式1：【增加電表】如圖所示，電源電壓恒為4.5 V，燈泡L標有“2.5 V　1.25 W”的字樣(忽略燈絲電阻變化)，滑動變阻器規格為“20 Ω　1 A”，電流表接入量程為“0～0.6 A”，電壓表接入量程為“0～3 V”，則在不損壞電路元件的情況下，求：(1)電路中電流表示數的取值范圍；
本題中影響電路中電流表示數取值范圍的限定條件：(1)電流表示數最大值的限定條件：①燈泡的額定電流(燈泡的規格)；②滑動變阻器允許通過的最大電流(滑動變阻器的規格)；③電流表允許測量的最大電流(電流表的量程)；(2)電流表示數最小值的限定條件：滑動變阻器接入電路的電阻為最大值時，電流表有最小示數．
解： 燈泡的額定電流I額＝ ＝ ＝0.5 A＜電流表允許測量的最大電流0.6 A，即電路中允許通過的最大電流為0.5 A燈泡的電阻RL＝ ＝ ＝5 Ω當滑動變阻器接入電路的阻值最大時，電路中電流最小I?。? ＝ ＝0.18 A電路中電流表示數的取值范圍為0.18 A～0.5 A
(2)電路中電壓表示數的取值范圍；
本題中影響電路中電壓表示數取值范圍的限定條件：(1)電壓表示數最大值的限定條件：①燈泡的額定電壓(燈泡的規格)；②電壓表允許測量的最大電壓(電壓表的量程)；(2)電壓表示數最小值的限定條件：滑動變阻器接入電路的電阻為最大值時，電壓表有最小示數．
解：燈泡的額定電壓2.5 V小于電壓表允許測量的最大電壓3 V，所以電壓表示數的最大值為2.5 V由于燈泡與滑動變阻器串聯，根據串聯分壓規律可知，滑動變阻器的最大阻值接入電路時，燈泡兩端電壓最小，此時電路的電流為I?。?.18 A則此時電壓表示數為U小＝I小RL＝0.18 A×5 Ω＝0.9 V電路中電壓表示數的取值范圍為0.9 V～2.5 V
(3)滑動變阻器接入電路的最小值；
解：電路中電流表示數最大時，滑動變阻器接入電路中的阻值最小，R滑?。? ＝ ＝4 Ω
(4)電路的最大電功率．
解：電路的最大電功率P大＝UI大＝4.5 V×0.5 A＝2.25 W
變式2：【改變電表位置】如圖所示，電源電壓恒為4.5 V，燈泡L標有“2.5 V　1.25 W”的字樣(忽略燈絲電阻變化)，滑動變阻器規格為“20 Ω　1 A”，電流表接入量程為“0～0.6 A”，電壓表接入量程為“0～3 V”，則在不損壞電路元件的情況下，求：
(1)電路中電壓表示數的取值范圍；
本題中影響電路中電壓表示數取值范圍的限定條件：(1)電壓表示數最大值的限定條件：①滑動變阻器的最大阻值接入電路時，其兩端的電壓；②電壓表允許測量的最大電壓(電壓表的量程)；(2)電壓表示數最小值的限定條件：燈泡正常工作時，電壓表有最小示數，為電源電壓與燈泡額定電壓之差．
解：燈泡的電阻RL＝ ＝ ＝5 Ω當滑動變阻器接入電路的阻值最大時，電路中的電流I小＝ ＝ ＝0.18 A此時滑動變阻器兩端的電壓U滑＝I小Rmax＝0.18 A×20 Ω＝3.6 V＞電壓表允許測量的最大電壓3 V所以電壓表的最大示數為3 V燈泡正常工作時，電壓表有最小示數，為U?。経－U額＝4.5 V－2.5 V＝2 V電路中電壓表示數的取值范圍為2 V～3 V
(2)電路中電流表示數的取值范圍；
解：小燈泡的額定電流I額＝ ＝ ＝0.5 A＜電流表允許測量的最大電流0.6 A，即電路中允許通過的最大電流為0.5 A當滑動變阻器兩端電壓達到最大值3 V時，電路中的電流最小I?。? ＝ ＝0.3 A電路中電流表示數的取值范圍為0.3 A～0.5 A
(3)滑動變阻器接入電路的阻值范圍；
本題中影響滑動變阻器接入電路電阻取值范圍的條件：(1)滑動變阻器接入電路電阻最大值的限定條件：①電壓表允許測量的最大電壓(電壓表的量程)；②滑動變阻器的最大阻值(滑動變阻器的規格)；(2)滑動變阻器接入電路電阻最小值的限定條件：根據電路電流的最大值，求取滑動變阻器接入電路電阻的最小值．
解：電路中電流最大時，滑動變阻器接入電路中的阻值最小，R滑?。? ＝ ＝4 Ω電壓表的示數最大，即電路中電流最小時，滑動變阻器接入電路中的阻值最大，R大＝ ＝ ＝10 Ω＜滑動變阻器的最大阻值20 Ω滑動變阻器接入電路的阻值范圍為4 Ω～10 Ω
(4)電路的最小電功率．
解：電路消耗的最小電功率P?。経I?。?.5 V×0.3 A＝1.35 W
變式3：【改變電表位置】如圖所示，燈泡L標有“2.5 V　1.25 W”的字樣(忽略燈絲電阻變化)，當滑動變阻器R的滑片位于中點時，電壓表的示數為5 V，燈泡正常發光，電表量程均符合電路要求．求：
(1)滑動變阻器R的最大阻值；
解：由題圖可知，燈泡和滑動變阻器的最大阻值串聯接入電路，電壓表測量燈泡和滑動變阻器左側部分共同的電壓，此時燈泡正常發光則滑動變阻器左側部分兩端的電壓U左＝5 V－2.5 V＝2.5 V由P＝UI得，此時電路中的電流I＝ ＝ ＝0.5 A 滑動變阻器左側部分的電阻R左＝ ＝ ＝5 Ω滑動變阻器的最大電阻R＝2R左＝2×5 Ω＝10 Ω
解：燈泡正常發光時，滑動變阻器兩端的電壓U滑＝2U左＝2×2.5 V＝5 V電源電壓U＝U額＋U滑＝2.5 V＋5 V＝7.5 V
(3)電壓表示數的變化范圍．
本題中影響電路中電壓表示數變化范圍的限定條件：(1)電表量程均符合電路要求；(2)電壓表示數最大值的限定條件：滑動變阻器的滑片在最右端時，電壓表示數有最大值等于電源電壓；(3)電壓表示數最小值的限定條件：滑動變阻器的滑片在最左端時，電壓表示數有最小值等于燈泡兩端電壓．
解：滑動變阻器的滑片在最右端時，電壓表示數有最大值等于電源電壓，即U大＝U＝7.5 V滑動變阻器的滑片在最左端時，電壓表示數有最小值等于燈泡兩端電壓，燈泡正常發光，即U?。経額＝2.5 V電壓表示數的變化范圍為2.5 V～7.5 V
變式4：【電路圖＋曲線圖】在如圖甲所示的電路中，R0為定值電阻，R為滑動變阻器，電源電壓不變，閉合開關S后，調節滑片P從a端移動到b端過程中，電流表示數I與電壓表示數U的變化關系如圖乙所示．求：
(1)滑動變阻器R的最大阻值；(2)電源電壓和定值電阻R0；(3)若電壓表量程為0～15 V，電流表量程為0～3 A，在電路各元件安全的情況下，求滑動變阻器允許接入的阻值范圍和定值電阻R0消耗的最小功率.
解：(1)由圖乙可知，滑動變阻器接入電路的阻值最大時，電壓表示數為20 V，通過的電流為0.2 A由I＝ 可得，滑動變阻器的最大阻值R大＝ ＝ ＝100 Ω
(2)當滑動變阻器接入電路中的電阻最大時，電路中的電流最小因串聯電路中總電壓等于各分電壓之和所以，電源的電壓：U＝I小R0＋UR＝0.2 A×R0＋20 V當滑動變阻器接入電路中的電阻為零時，電路中的電流最大，由圖乙可知，電路中的最大電流I大＝1.2 A則電源的電壓：U＝I大R0＝1.2 A×R0因電源的電壓不變，所以0.2 A×R0＋20 V＝1.2 A×R0解得：R0＝20 Ω電源的電壓U＝I大R0＝1.2 A×20 Ω＝24 V
(3)當電壓表示數最大為UR大＝15 V時，滑動變阻器接入電路的電阻最大，此時R0兩端電壓：U0＝U－UR大＝24 V－15 V＝9 V此時電路中的電流為I?。? ＝ ＝0.45 A，小于電流表量程滑動變阻器接入電路的最大電阻Rmax＝ ＝ ≈33.3 Ω當滑動變阻器接入電路的阻值為0時電路中的電流I大＝ ＝ ＝1.2 A，小于電流表量程所以滑動變阻器連入電路的電阻范圍是0～33.3 Ω
當電壓表的示數最大時，電路中的電流最小，R0消耗的電功率最小，此時R0兩端的電壓U0?。経－UR大＝24 V－15 V＝9 VR0消耗的最小功率P0?。? ＝ ＝4.05 W
類型2　并聯電路安全問題
4. 如圖所示，電源電壓恒為3 V，燈泡L標有“6 V　6 W”的字樣(忽略燈絲電阻變化)，滑動變阻器規格為“20 Ω　1 A”,電流表所接量程為“0～3 A”,閉合開關．求：(1)通過燈泡的電流；
解：燈泡的燈絲電阻RL＝ ＝ ＝6 Ω由題圖可知，電路為并聯電路，則通過燈泡的電流IL＝ ＝ ＝0.5 A
(2)在不損壞電路元件的情況下調節滑片，滑動變阻器接入電路的阻值范圍；
本題中影響滑動變阻器接入電路電阻取值范圍的條件：(1)滑動變阻器接入電路電阻最大值即為滑動變阻器的最大阻值；(2)滑動變阻器接入電路電阻最小值的限定條件：①電流表的量程；②滑動變阻器的規格．
解：電流表所接量程為“0～3 A”，當電路有最大電流3 A時，滑動變阻器所在支路的電流為I滑＝I大－IL＝3 A－0.5 A＝2.5 A，大于滑動變阻器允許通過的最大電流1 A，即通過滑動變阻器的最大電流為1 A此時滑動變阻器接入電路的阻值最小，R?。? ＝ ＝3 Ω滑動變阻器接入電路的阻值范圍為3 Ω～20 Ω
1. (2022長沙32題6分)如圖所示，電源電壓U保持不變，滑動變阻器R2的最大阻值為20 Ω，燈泡L的電阻是10 Ω.當S閉合，S1斷開，且滑片P在b端時，電流表示數為0.2 A；當S、S1都閉合，且滑片P在a端時，電流表的示數為0.8 A，則電源電壓為____V，電阻R1的阻值為_____Ω，電路中消耗的最大總功率與最小總功率之比為______．(不考慮溫度對電阻的影響)
2. (2021長沙24題7分)如圖是小偉做課外實驗的實物圖，他閉合開關后，把滑動變阻器的滑片從一個端點A移到另一個端點B時，在下表中記錄下滑片在這兩個端點時電壓表 、 的信息，滑片在A、B兩點時，R1和R2的功率之和相差0.35 W．已知燈泡上標有“2.5 V　0.5 A”的字樣，燈的電阻隨溫度的變化忽略不計，電源電壓恒定不變．求：
(1)燈泡正常發光時的電阻；(2)燈泡正常發光100 s消耗的電能；(3)閉合開關，滑片從端點A移到端點B的過程中電路總功率的最小值．
解：(1)燈泡正常發光時的電阻RL＝ ＝ ＝5 Ω(2)燈泡正常發光100 s消耗的電能W＝UIt＝2.5 V×0.5 A×100 s＝125 J
(3)根據題意和表中數據可知，滑片在B端時的電路連接情況如解圖1所示，滑片在A端時的電路連接情況如解圖2所示．
由解圖1可得R1兩端的電壓為6U0，R2兩端的電壓為4U0，根據串聯分壓原理得解圖1中電路中的電流I1＝ ，解圖2中電路中的電流I2＝
設I1＝2I，則I2＝3I，根據題意可得|10U0×2I－9U0×3I|＝0.35 W解得10U0×2I＝1 W因電源電壓恒定不變，設R1＝3R，則有2I(5 Ω＋5R)＝3I(5 Ω＋3R)，解得R1＝15 Ω，R2＝10 Ω根據P＝ 可知，電路中的電阻越大總功率越小，故當滑片在B端時電路中的總功率最小，P1＋P2＝10U0×2I＝1 W，R1＋R2＝25 Ω，PL＝0.2 WP總min＝P1＋P2＋PL＝1 W＋0.2 W＝1.2 W
3. (2023長沙39題8分)如圖甲所示，電源電壓恒為18 V，燈泡L上標有“10 V　5 W”字樣，電流表量程為0～0.6 A，電壓表量程為0～15 V，滑動變阻器R的最大阻值為200 Ω.當只閉合S和S1，移動滑動變阻器的滑片P時，它兩端的電壓與其接入電路的電阻關系如圖乙所示．當滑動變阻器接入電路的阻值由R1增大到4R1時，定值電阻R0的電功率變化了5.4 W．燈泡的電阻不變，求：
(2)只閉合S和S2，且滑動變阻器的滑片P置于中點位置時，燈泡的實際功率；(3)只閉合S和S1，在保證電路安全的情況下，當電阻R0消耗電功率最小時，滑動變阻器R消耗的電功率．
(1)燈泡正常發光時通過的電流；
(2)只閉合開關S和S2時，燈泡與滑動變阻器串聯燈絲電阻RL＝ ＝ ＝20 Ω則I實＝ ＝ ＝0.15 A燈泡的實際功率PL實＝ RL＝(0.15 A)2×20 Ω＝0.45 W
解：(1)燈泡正常發光時通過的電流I＝ ＝ ＝0.5 A
(3)只閉合開關S和S1時，定值電阻R0與滑動變阻器串聯，由U＝IR和圖像可得：U1＝ ?、?U1＝ ?、诼?lián)立①②，解得R0＝2R1，且U1＝ ＝ ＝ ＝6 V，2U1＝12 V，R0的功率變化量為 ＝5.4 W，解得R0＝20 Ω
當加在滑動變阻器兩端的電壓最大為15 V時，R0消耗的功率最小，此時I′＝ ＝ ＝0.15 A滑動變阻器消耗的功率PR＝URI′＝15 V×0.15 A＝2.25 W
4. (2023長沙39題8分)如圖甲所示，已知電源電壓為60 V且保持不變，電阻R1標有“35 V　245 W”的字樣，R2是一個最大阻值為70 Ω的滑動變阻器，電阻R3的額定電流為7 A(不計溫度對電阻的影響)．求：
(3)閉合S，當R2的阻值為Rm時， 的示數為U1， 的示數為U2；當R2的阻值為R0時， 的示數為U1′， 的示數為U2′；已知U1′＝ U1，U2′＝ U2，U1＝ U2，求R3的阻值；
(1)R1的阻值；(2)R1正常工作100 s消耗的電能；
(4)在電路安全的前提下，小天同學用以上器材組成一個如圖乙所示的電路：在R1、R2和R3中任選兩個電阻分別連入電路的“AB”和“CD”處，組成不同的電路，在同一電路中兩個電阻的功率之差如果超過200 W，電路外的檢測裝置將自動報警，請通過計算和推導，判斷哪些電路始終不會導致檢測裝置報警，哪些電路會導致檢測裝置報警，并計算報警時R2的取值范圍．
解：(1)R1的阻值R1＝ ＝ ＝5 Ω
(2)R1正常工作100 s消耗的電能為W＝P1t＝245 W×100 s＝24 500 J
(3)由圖甲可知，三個電阻串聯，電壓表 測R1和R2的電壓，電壓表 測R3和R2的電壓，由串聯電路特點，當R2的阻值為Rm時，IR1＝IR3由歐姆定律可得 ①因?yàn)閁1＝ U2，所以 ，即： ②當R2的阻值為R0時，IR1′＝IR3′則
因?yàn)閁1′＝ U1，U2′＝ U2，則 即 ③②÷③得　 －6U2＝0則U2＝50 V U1＝ U2＝ ×50 V＝40 V將U1、U2代入①得R3＝2R1＝2×5 Ω＝10 Ω
(4)R1額定電流I1＝ ＝ ＝7 A討論1：把R1、R3分別接入圖乙電路，閉合開關后電路中的電流為4 A，P3＝10I2，P1＝5I2，ΔP＝P3－P1＝5I2＝80 W7 A，故Imax＝7 A當0.8 A≤I≤6 A時，P2>P1
ΔP＝P2－P1＝60I－10I2＝－10(I－3)2＋90，ΔPmax＝90 W當6 AP2，ΔP＝P1－P2＝10I2－60I＝10(I－3)2－90當I＝7 A時，ΔPmax＝70 W，此電路始終不會報警
討論3：把R2、R3分別接入圖乙電路，閉合開關后設電路中的電流為I，P3＝10I2，P2＝60I－10I2當P3＝P2時，I＝3 A；當R2最大時，Imin＝0.75 A當R2＝0時，Imax＝6 AP3ΔP＝P2－P3＝60I－20I2＝－20(I－1.5)2＋45，ΔPmax＝45 W
