人教版九年級全冊 第十六章 《電壓 電阻》單元測試卷【原卷版】+【解析版】

這是一份人教版九年級全冊 第十六章 《電壓 電阻》單元測試卷【原卷版】+【解析版】，文件包含人教版九年級全冊第十六章《電壓電阻》單元測試原卷版docx、人教版九年級全冊第十六章《電壓電阻》單元測試解析版docx等2份試卷配套教學資源，其中試卷共23頁， 歡迎下載使用。

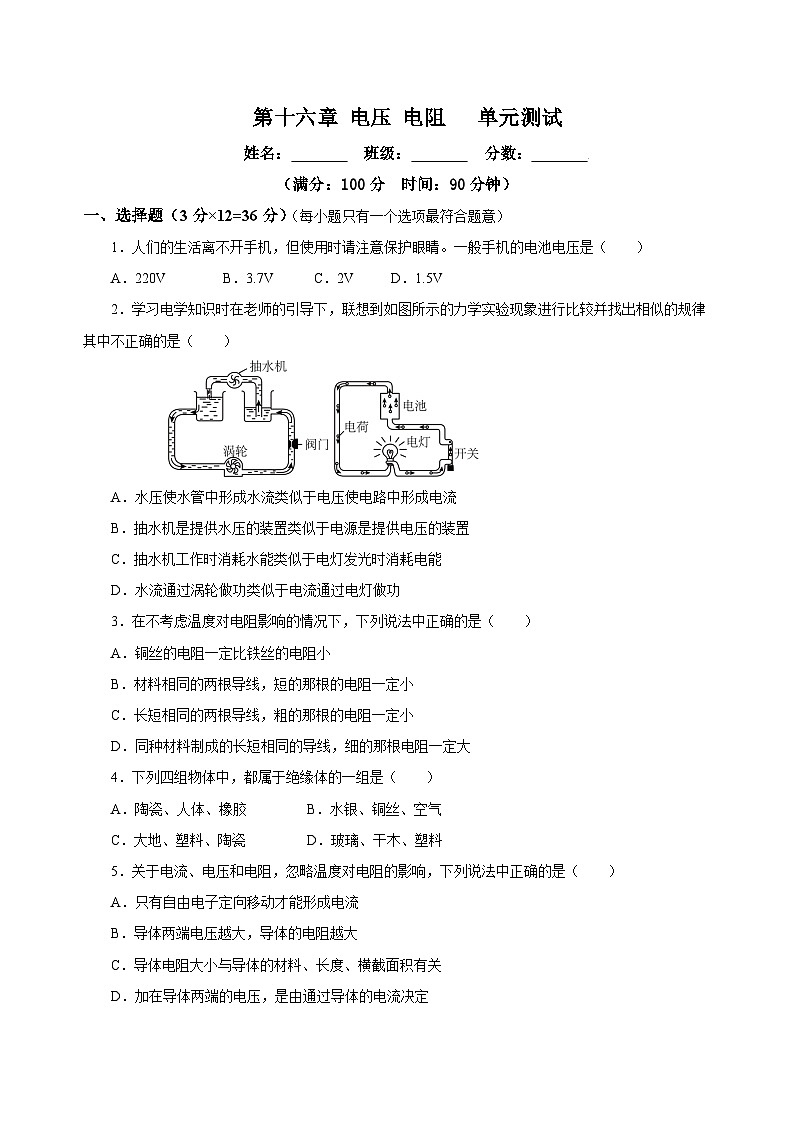

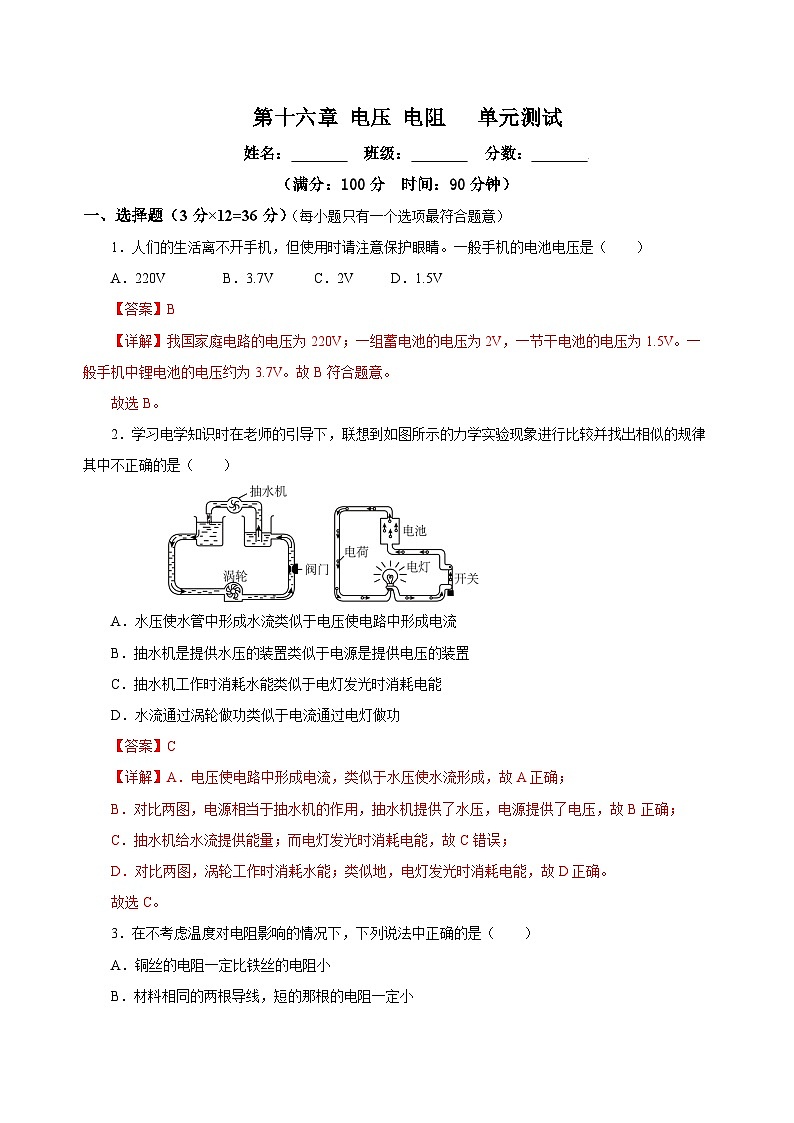

（滿分：100分 時間：90分鐘）
一、選擇題（3分×12=36分）（每小題只有一個選項最符合題意）
1．人們的生活離不開手機，但使用時請注意保護眼睛。一般手機的電池電壓是（ ）
A．220V B．3.7V C．2V D．1.5V
2．學習電學知識時在老師的引導下，聯想到如圖所示的力學實驗現象進行比較并找出相似的規律其中不正確的是（ ）
A．水壓使水管中形成水流類似于電壓使電路中形成電流
B．抽水機是提供水壓的裝置類似于電源是提供電壓的裝置
C．抽水機工作時消耗水能類似于電燈發光時消耗電能
D．水流通過渦輪做功類似于電流通過電燈做功

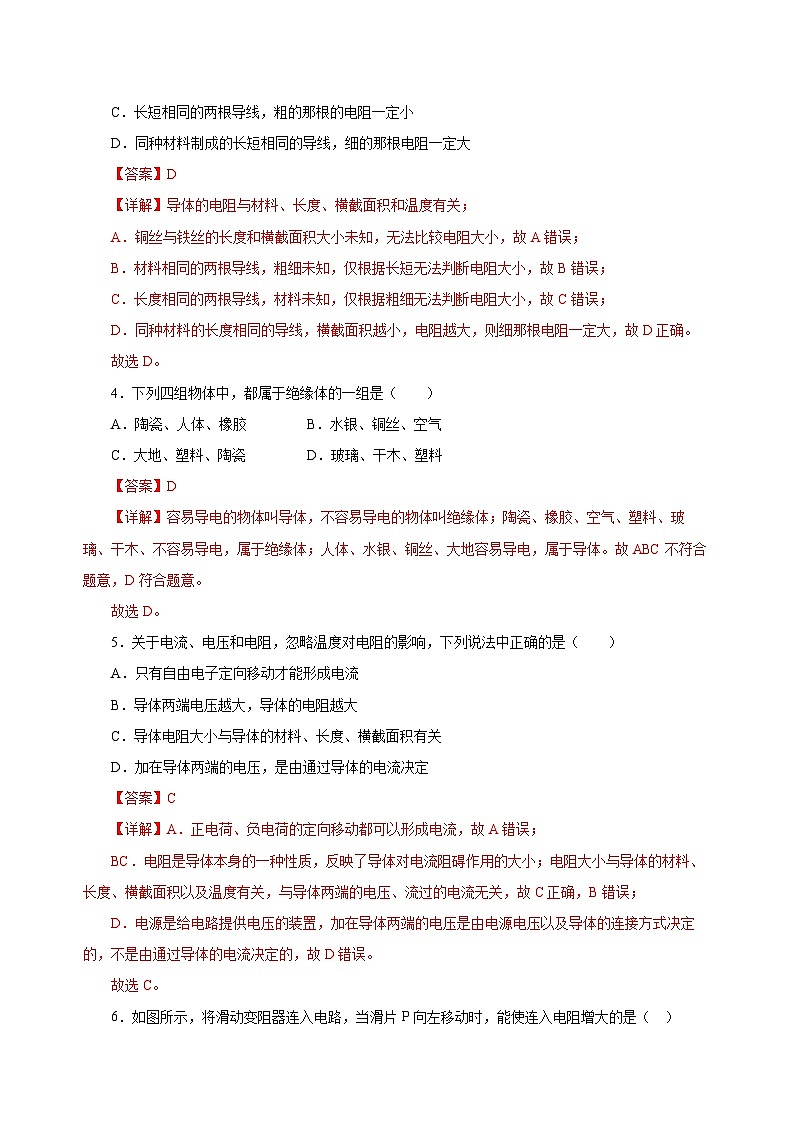

3．在不考慮溫度對電阻影響的情況下，下列說法中正確的是（ ）
A．銅絲的電阻一定比鐵絲的電阻小
B．材料相同的兩根導線，短的那根的電阻一定小
C．長短相同的兩根導線，粗的那根的電阻一定小
D．同種材料制成的長短相同的導線，細的那根電阻一定大
4．下列四組物體中，都屬于絕緣體的一組是（ ）
A．陶瓷、人體、橡膠 B．水銀、銅絲、空氣
C．大地、塑料、陶瓷 D．玻璃、干木、塑料
5．關于電流、電壓和電阻，忽略溫度對電阻的影響，下列說法中正確的是（ ）
A．只有自由電子定向移動才能形成電流
B．導體兩端電壓越大，導體的電阻越大
C．導體電阻大小與導體的材料、長度、橫截面積有關
D．加在導體兩端的電壓，是由通過導體的電流決定

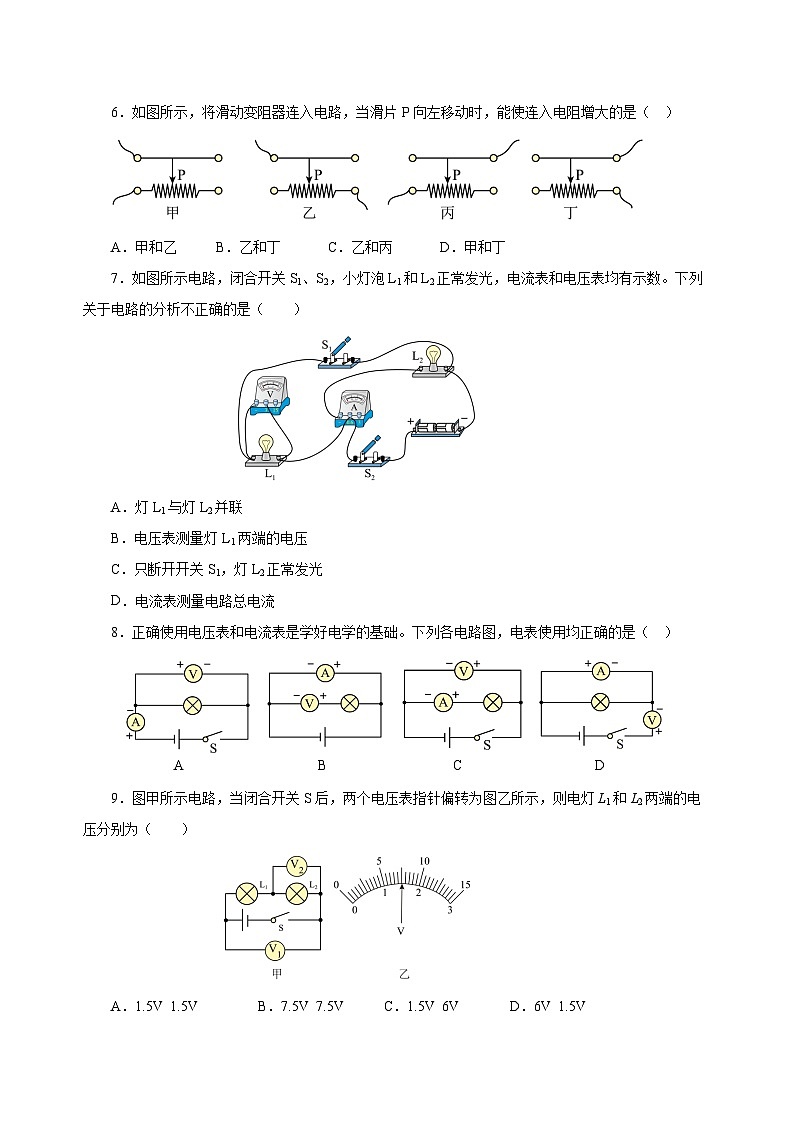

6．如圖所示，將滑動變阻器連入電路，當滑片P向左移動時，能使連入電阻增大的是（ ）
A．甲和乙 B．乙和丁 C．乙和丙 D．甲和丁
7．如圖所示電路，閉合開關S1、S2，小燈泡L1和L2正常發光，電流表和電壓表均有示數。下列關于電路的分析不正確的是（ ）
A．燈L1與燈L2并聯
B．電壓表測量燈L1兩端的電壓
C．只斷開開關S1，燈L2正常發光
D．電流表測量電路總電流
8．正確使用電壓表和電流表是學好電學的基礎。下列各電路圖，電表使用均正確的是（ ）
A B C D
9．圖甲所示電路，當閉合開關S后，兩個電壓表指針偏轉為圖乙所示，則電燈L1和L2兩端的電壓分別為（ ）
A．1.5V 1.5V B．7.5V 7.5V C．1.5V 6V D．6V 1.5V

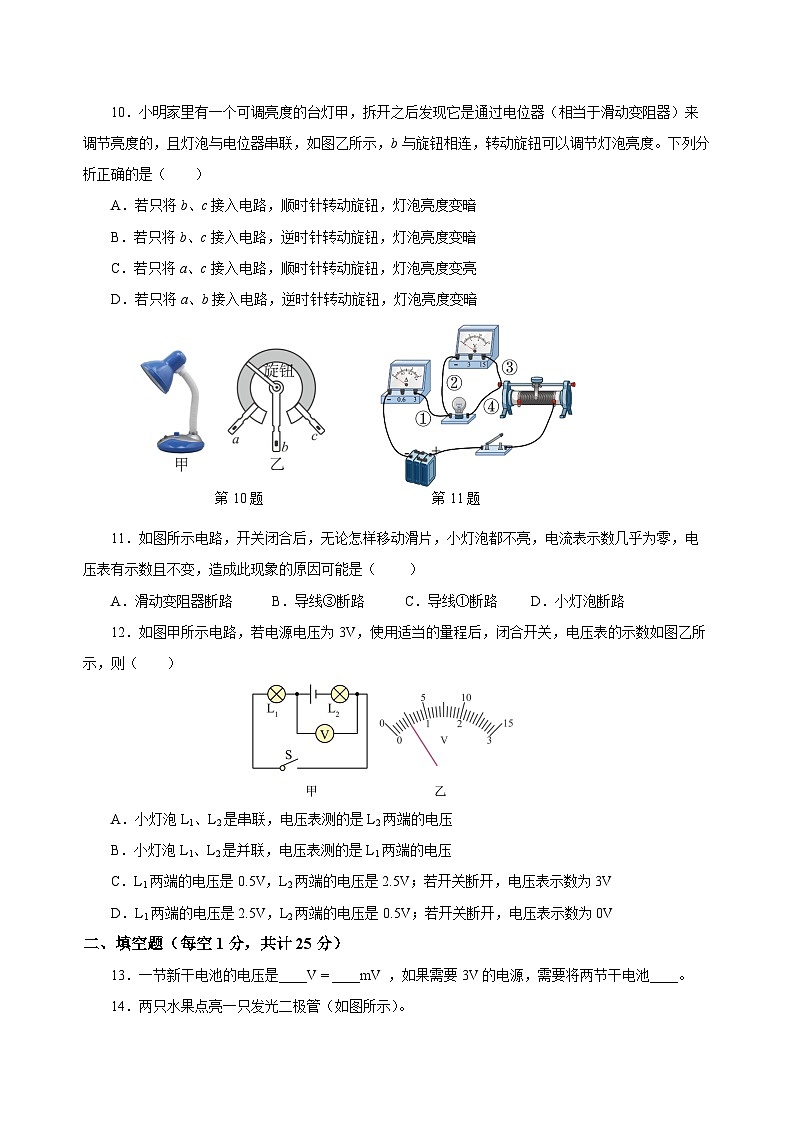

10．小明家里有一個可調亮度的臺燈甲，拆開之后發現它是通過電位器（相當于滑動變阻器）來調節亮度的，且燈泡與電位器串聯，如圖乙所示，b與旋鈕相連，轉動旋鈕可以調節燈泡亮度。下列分析正確的是（ ）
A．若只將b、c接入電路，順時針轉動旋鈕，燈泡亮度變暗
B．若只將b、c接入電路，逆時針轉動旋鈕，燈泡亮度變暗
C．若只將a、c接入電路，順時針轉動旋鈕，燈泡亮度變亮
D．若只將a、b接入電路，逆時針轉動旋鈕，燈泡亮度變暗
第10題 第11題
11．如圖所示電路，開關閉合后，無論怎樣移動滑片，小燈泡都不亮，電流表示數幾乎為零，電壓表有示數且不變，造成此現象的原因可能是（ ）
A．滑動變阻器斷路 B．導線③斷路 C．導線①斷路 D．小燈泡斷路
12．如圖甲所示電路，若電源電壓為3V，使用適當?shù)牧砍毯?，閉合開關，電壓表的示數如圖乙所示，則（ ）
A．小燈泡L1、L2是串聯，電壓表測的是L2兩端的電壓
B．小燈泡L1、L2是并聯，電壓表測的是L1兩端的電壓
C．L1兩端的電壓是0.5V，L2兩端的電壓是2.5V；若開關斷開，電壓表示數為3V
D．L1兩端的電壓是2.5V，L2兩端的電壓是0.5V；若開關斷開，電壓表示數為0V
二、填空題（每空1分，共計25分）
13．一節新干電池的電壓是____V = ____mV ，如果需要3V的電源，需要將兩節干電池____。
14．兩只水果點亮一只發光二極管（如圖所示）。
（1）兩水果之間______（選填“串聯”或“并聯”）；水果內______能轉化為電能；
（2）現將二極管正負極接線對調，二極管______（選填“發光”或“不發光”），此時把一個電壓表并在二極管兩端，電壓表______（選填“有”或“沒有”）示數。
15．如圖甲是發光二極管，具有單向?qū)щ娦?，它是利用__________（選填“導體”、“絕緣體”、“半導體”、“超導體”，下一空同前）材料制成的；某些材料在特定溫度下，電阻接近于零，這種材料物理學上稱之為________；某手機移動電源（俗稱充電寶）如圖乙所示，有兩個輸出端，通過電源線可以單獨或同時為手機充電，這兩個輸出端的連接方式是_________聯。
第15題 第16題
16．如圖所示，將導體接到電路的A、B之間時，導體與燈泡是______聯的；如果將不同的導體分別接到A、B之間，閉合開關，可通過觀察、比較______來判斷不同導體電阻的大小，若兩個導體的電阻差異不大，則可以在電路中______作進一步的判斷。
17．夜幕降臨，道路兩側彩燈五光十色，霓虹燈閃躍跳動，扮靚著城市。一般會使用如圖所示的小彩燈________（選填“串聯”或“并聯”）成電路，如果有一串節日彩燈上有50只相同的小燈泡，接到220V的照明電路中，50只小燈泡都發光，則每只小燈泡兩端電壓為_______，如果電源插頭處的電流為200mA，那么，通過每只小燈泡的電流是_______A。
18．1791年，意大利人伏打發明了最早的電池——伏打電堆，小明同學仿造了一個伏打電堆，并用電壓表測量其電壓，如圖所示。此電池的正極是______（選填“鋅板”或“銀板”），伏打電堆是將______能轉化為_______能的電池。
第18題 第19題
19．如圖所示表示一種自動測定油箱內油面高度的油量表。圖中R0的作用是______，測量表其實是一個______表，當油箱油面下降時，油量表的示數將變______。
20．如圖甲所示是收音機上用來調節音量的一種電位器，它的實質是一個________，如圖乙所示是它內部的示意圖，如果滑片 P 順時針轉動，則接入電路的電阻絲長度______（填“變長”或“變短”），若要使收音機工作時的音量（電流）最大，滑片 P 應置于圖中 點（選填a、b、c、d）
三、作圖題（每空3分，共9分）
21．在圖中，將電源、電流表、電壓表三個元件符號正確填入電路的空缺處，要求：開關S閉合后，電流方向如圖所示，電壓表測小燈泡兩端的電壓。
第21題 第22題
22．根據電路圖連接實物圖。
23．根據如圖所示的實物連線圖，畫出對應的電路圖（要求連線要橫平豎直，盡量使電路圖簡潔美觀）。
四、實驗探究題（每空1分，共16分）
24．圖甲是電阻箱，此時接入電路的阻值讀數是_______Ω。如圖乙所示是插入式電阻箱的結構示意圖，它的最大阻值________Ω，A、B兩個接線柱之間的電阻值是________Ω，
25．請你回答下列問題：
（1）如圖甲所示，將電源、燈泡、玻璃、開關依次連入電路，閉合開關，燈泡不亮。用酒精燈灼燒玻璃，隨著該處玻璃溫度升高，可見燈泡逐漸變亮起來。此現象說明_________；
（2）如圖乙所示，電源電壓不變，閉合開關，燈泡L發光。用酒精燈對日光燈燈絲加熱，可見小燈泡的亮度明顯變______（選填“亮”或“暗”）。說明日光燈燈絲加熱后電阻變______（選填“大”或“小”）。
26．實驗小組同學利用兩節新干電池，一個開關，將兩個燈泡連成一個串聯電路，想探究串聯電路中電壓的規律。
（1）圖甲是連接的電路，經檢查發現連接有誤，請你只改動一根導線的一端，使電壓表正確測量其中一盞燈泡兩端的電壓；（在被改動的導線上畫“×”，然后畫出改動后的導線）
（2）小組同學找到兩個電壓表，設計了圖乙所示的電路圖。需要測出ab、bc、ac之間的電壓。按照電路圖正確連接好電路后，閉合開關，發現電壓表V1和V2的指針偏轉角度相同，可能的原因是：______（填“V1”或“V2”）的量程選大了，此時電壓表V1的示數為_______V；
（3）解決問題后，小組同學測出了ab間和ac間的電壓，為了測量bc間的電壓，他應完成的操作是___________；
A．將V1接a點的導線拆下，接到c點
B．將V2接a點的導線拆下，接到b點
C．以上兩種操作均可
（4）為了得出更普遍的規律，應當進行多次實驗，操作方法是：___________。
A．重新連接電路再次測量
B．將燈泡L1和燈泡L2互換位置再次測量
C．將其中一盞燈泡換成不同規格的燈泡再次測量
27．小組同學用如圖所示的電路和表中的金屬絲探究“導體的電阻跟哪些因素有關”。
（1）為了探究電阻與長度的關系，應選擇編號為______的兩根金屬絲，先后接入A、B間，通過觀察______來比較金屬絲電阻的大小；
（2）選擇編號為3和4的兩根金屬絲，先后接入A、B間，發現接入3號金屬絲時燈泡的亮度比接入4號時的更暗，說明4號金屬絲的阻值更______（選填“大”或“小”），這實驗表明：在其他條件相同時，______，電阻越大；
（3）在我國城鄉許多地區進行輸電線路的改造，將原來細的鋁質輸電線換成較粗的鋁質輸電線，這樣就______（選填“增大”或“減小”）了輸電線的電阻。
五、計算題（共14分）
28．如圖所示，用電壓表分別測量L1兩端的電壓U1、L2兩端的電壓U2以及L1、L2串聯的總電壓U，請根據表盤讀數回答下列問題：
（1）L1兩端的電壓U1是多大？
（2）L2兩端的電壓U2是多大？
（3）L1、L2串聯的總電壓U是多大？
（4）電源電壓是多大？編號
材料
長度/m
橫截面積/mm2
1
鋼絲
0.5
0.1
2
鐵絲
0.5
0.1
3
鎳鉻合金絲
0.5
0.1
4
鎳鉻合金絲
0.5
0.2
5
鎳鉻合金絲
0.1
0.1
