物理九年級全冊第2節 歐姆定律優質課ppt課件

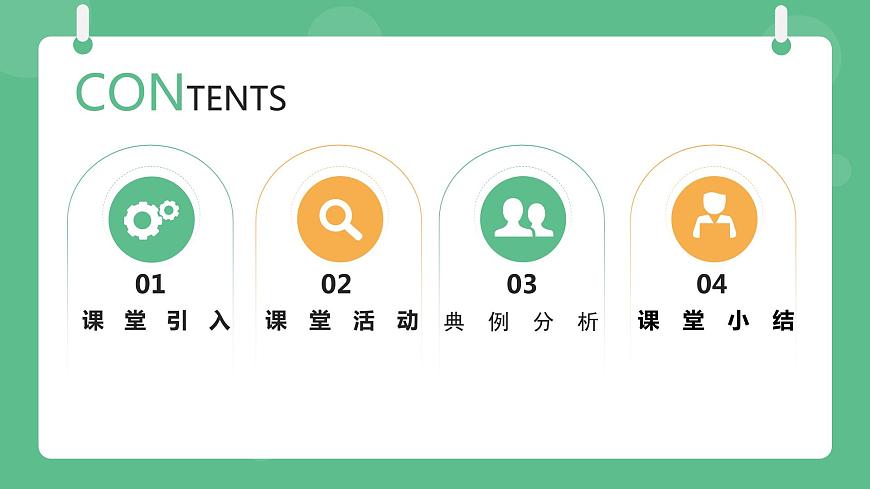

這是一份物理九年級全冊第2節 歐姆定律優質課ppt課件，共24頁。PPT課件主要包含了CONTENTS，課堂引入，課堂活動，歐姆定律，課堂練習，解題步驟，ILI06A，典例分析，課堂小結等內容，歡迎下載使用。

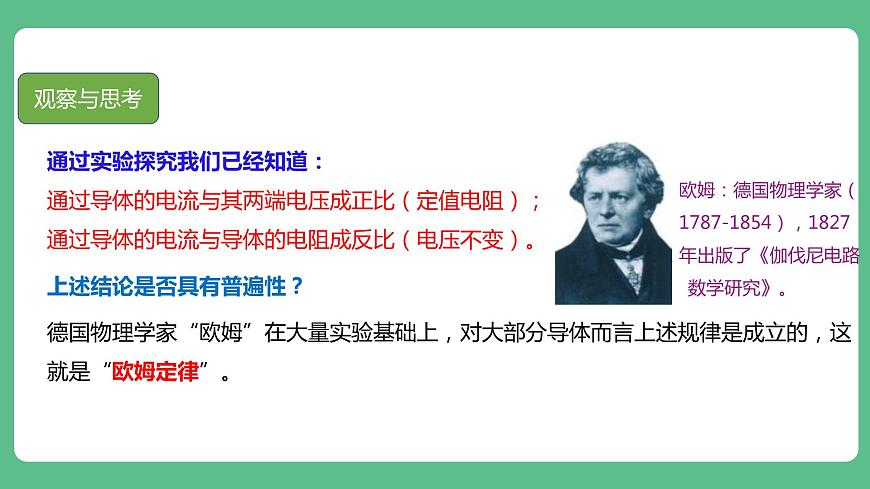

通過實驗探究我們已經知道：通過導體的電流與其兩端電壓成正比（定值電阻）；通過導體的電流與導體的電阻成反比（電壓不變）。
上述結論是否具有普遍性？
德國物理學家“歐姆”在大量實驗基礎上，對大部分導體而言上述規律是成立的，這就是“歐姆定律”。
歐姆：德國物理學家（1787-1854），1827年出版了《伽伐尼電路?:數學研究》。

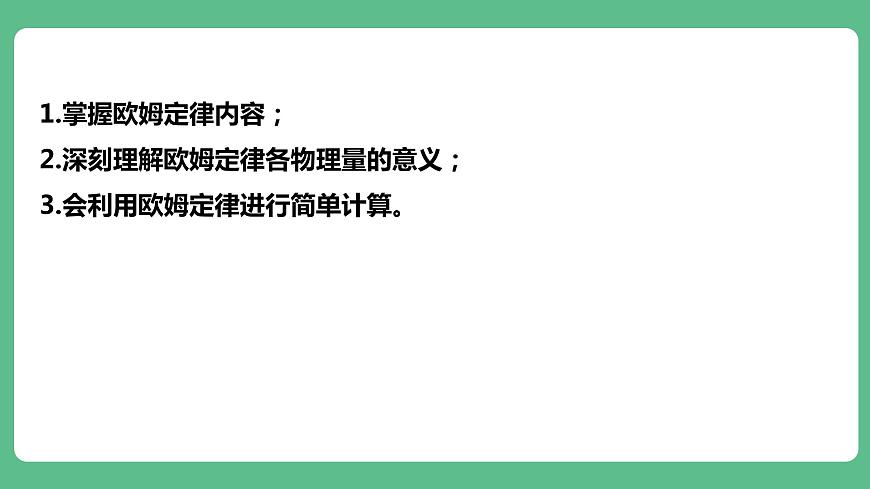

1.掌握歐姆定律內容；2.深刻理解歐姆定律各物理量的意義；3.會利用歐姆定律進行簡單計算。
導體中的電流，跟導體兩端電壓成正比，跟導體的電阻成反比。
I—通過導體的電流，單位安培（A）；U—導體兩端電壓，單位伏特（V）；R—導體本身的電阻，單位歐姆（Ω）。

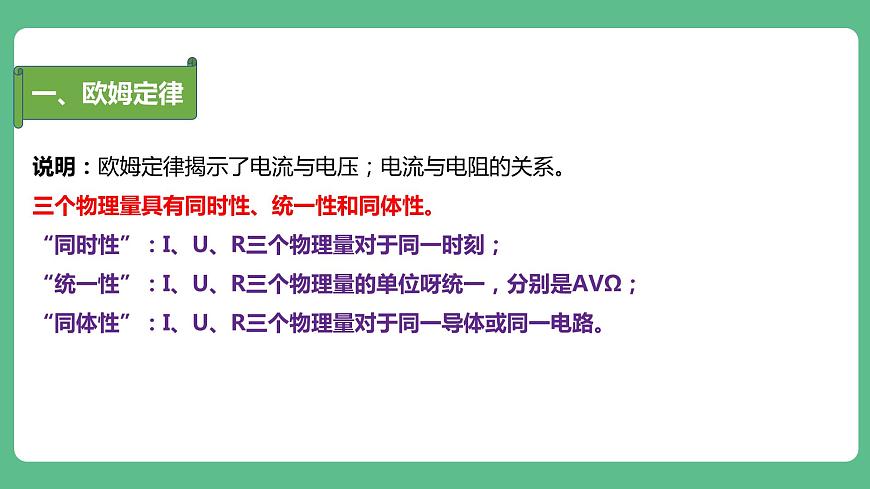

說明：歐姆定律揭示了電流與電壓；電流與電阻的關系。三個物理量具有同時性、統一性和同體性?！巴瑫r性”：I、U、R三個物理量對于同一時刻；“統一性”：I、U、R三個物理量的單位呀統一，分別是AVΩ；“同體性”：I、U、R三個物理量對于同一導體或同一電路。
I-U圖像是指通過導體的電流I與導體兩端電壓U之間的關系圖像。導體電阻是一定值時，圖像是一條直線。如圖是甲、乙兩個導體的I-U圖像。根據歐姆定律的變形公式 ： 可知：圖像與電壓U軸夾角越大，其電阻越大。
如果導體的電阻不是定值電阻，其圖像是一條曲線，如圖。但對每一點對應的電阻值，仍可用歐姆定律計算。
二、應用歐姆定律進行計算
1.讀題、審題（注意已知量的內容）；2.根據題意畫出電路圖；3.在圖上標明已知量的符號、數值和未知量的符號；4.選用物理公式進行計算（書寫格式要完整，規范）。
1.一輛汽車的車燈，燈絲電阻為30 Ω，接在12 V的電源兩端，求通過這盞電燈的電流。
（2）列出已知條件和所求量；
2.在如圖所示的電路中，調節滑動變阻器 R'，使燈泡正常發光，用電流表測得通過它的電流值是0.6 A。已知該燈泡正常發光時的電阻是20 Ω，求燈泡兩端的電壓。
UL=ILRL =0.6 A×20 Ω =12 V
3.某同學用一只電流表和燈泡串聯，測得它正常發光時的電流是0.18 A，再用電壓表測得燈泡兩端的電壓是220 V，試計算燈絲正常發光時的電阻值。
4.加在某一電阻器兩端的電壓為5 V時，通過它的電流是0.5 A，則該電阻器的電阻應是多大？如果兩端的電壓增加到20 V，此時這個電阻器的電阻值是多大？通過它的電流是多大？
提示：因為電阻是導體本身的一種性質，因此電阻的大小與電壓、電流的大小均無關系，所以“電阻與電壓成正比，與電流成反比”這種說法是錯誤的。
5.甲、乙分別接入電壓比是2∶1的電路中，已知它們的電阻比是2∶3，則通過它們的 電流比是(　　)。A．1∶1　 B．2∶1　 C．4∶3　 D．3∶1
據題意 U甲∶U乙= 2∶1 ；R甲∶R乙= 2∶3根據 解得： I甲∶I乙= 3∶1 .
注意：甲和乙電壓與電阻的對應關系不要出現錯誤。
根據歐姆定律公式 可導出 關于此式，下列說法正確的是( )。A、當導體兩端電壓為零時，導體電阻也為零。B、導體兩端的電壓越大，導體的電阻也越大C、導體中的電流越大，導體的電阻也越大。D、導體的電阻是導體本身的性質，它的大小與導體兩端的電壓及導體中的電流無關。
一條鎳鉻合金線的兩端加上4 V電壓時，通過的電流是0.2 A，則它的電阻是 Ω。若合金線的兩端電壓增至16 V時，它的電阻是 Ω，這時若要用電流表測量它的電流，應選用量程為 A的電流表。
1.關于歐姆定律，下列敘述中正確的是（ ）。A．在相同電壓下，導體的電流和電阻成反比；B．對同一個導體，導體中的電流和電壓成正比；C．因為電阻是導體本身的性質，所以電流只與導體兩端的電壓成正比；D．導體中的電流與導體兩端的電壓有關，也與導體的電阻有關2.一個電熨斗的電阻是80Ω，接在 220V的電壓上，流過它的電流是多少?
3．一個定值電阻的阻值是10 Ω，使用時流過的電流是200mA，加在這個定值電阻兩端的電壓是多大？4.某小燈泡工作時兩端的電壓是2.5V，用電流表測得此時的電流是300mA，此燈泡工作時的電阻是多少？5.某電阻兩端的電壓為3 V時，通過的電流為0.5 A，則該電阻的阻值是 Ω，若該電阻兩端電壓為0，其阻值是 Ω。
