2022年中考物理真題分類匯編專題17電與磁（教師版）（第2期）

這是一份2022年中考物理真題分類匯編專題17電與磁（教師版）（第2期），共20頁。試卷主要包含了選擇題，填空題，作圖題，實驗題等內容，歡迎下載使用。
一、選擇題

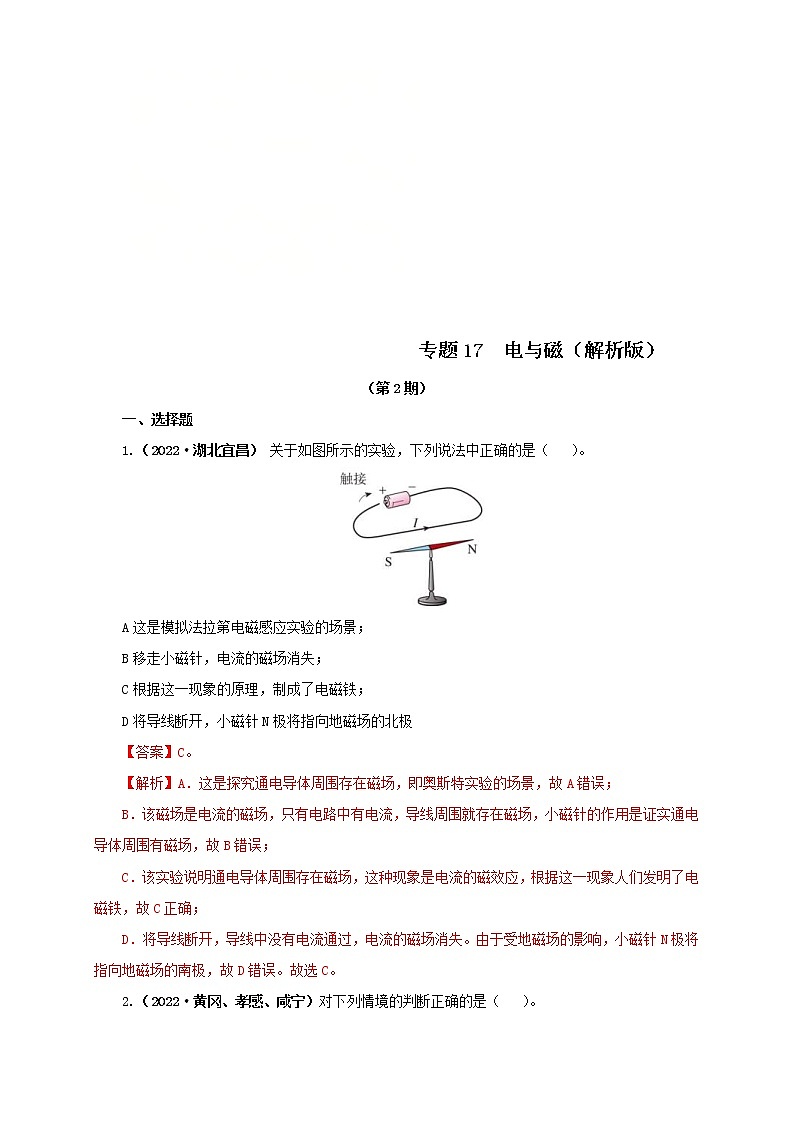

1.（2022·湖北宜昌） 關于如圖所示的實驗，下列說法中正確的是（ ）。
A這是模擬法拉第電磁感應實驗的場景；
B移走小磁針，電流的磁場消失；
C根據這一現象的原理，制成了電磁鐵；
D將導線斷開，小磁針N極將指向地磁場的北極
【答案】C。
【解析】A．這是探究通電導體周圍存在磁場，即奧斯特實驗的場景，故A錯誤；
B．該磁場是電流的磁場，只有電路中有電流，導線周圍就存在磁場，小磁針的作用是證實通電導體周圍有磁場，故B錯誤；
C．該實驗說明通電導體周圍存在磁場，這種現象是電流的磁效應，根據這一現象人們發明了電磁鐵，故C正確；
D．將導線斷開，導線中沒有電流通過，電流的磁場消失。由于受地磁場的影響，小磁針N極將指向地磁場的南極，故D錯誤。故選C。

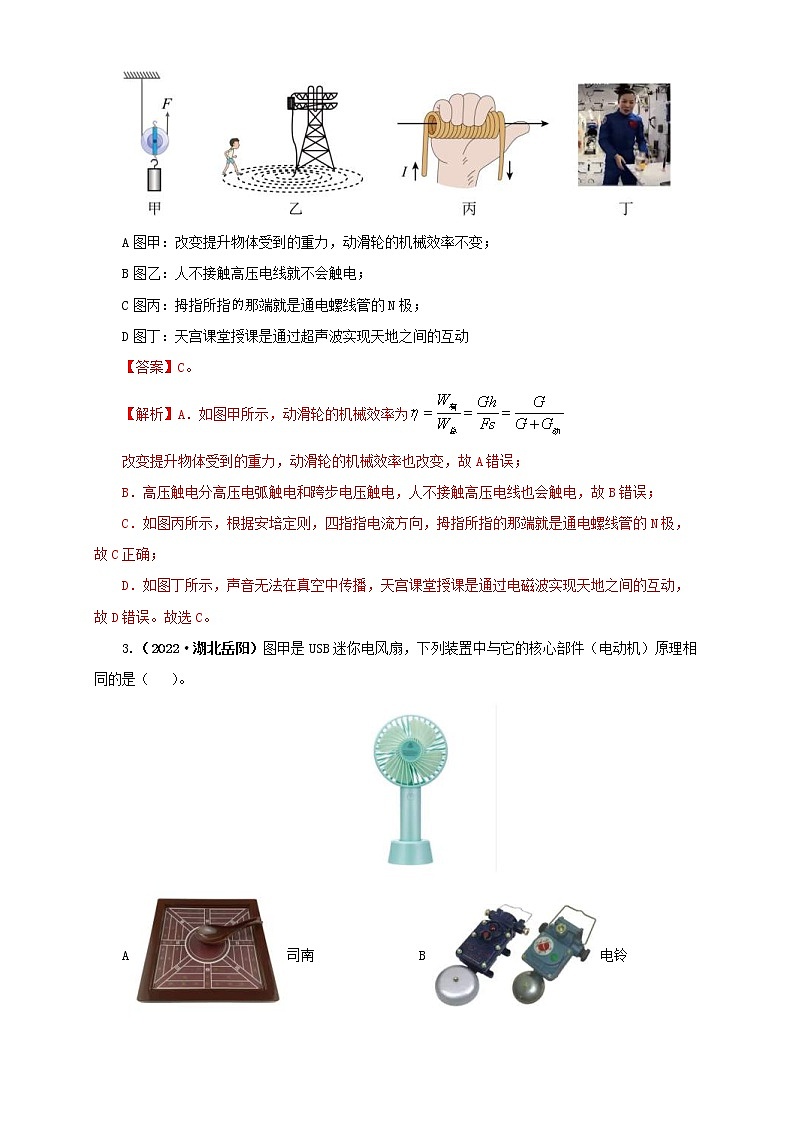

2.（2022·黃岡、孝感、咸寧）對下列情境的判斷正確的是（ ）。
A圖甲：改變提升物體受到的重力，動滑輪的機械效率不變；
B圖乙：人不接觸高壓電線就不會觸電；
C圖丙：拇指所指那端就是通電螺線管的N極；
D圖?。禾鞂m課堂授課是通過超聲波實現天地之間的互動
【答案】C。
【解析】A．如圖甲所示，動滑輪的機械效率為 SKIPIF 1 < 0
改變提升物體受到的重力，動滑輪的機械效率也改變，故A錯誤；
B．高壓觸電分高壓電弧觸電和跨步電壓觸電，人不接觸高壓電線也會觸電，故B錯誤；
C．如圖丙所示，根據安培定則，四指指電流方向，拇指所指的那端就是通電螺線管的N極，故C正確；
D．如圖丁所示，聲音無法在真空中傳播，天宮課堂授課是通過電磁波實現天地之間的互動，故D錯誤。故選C。

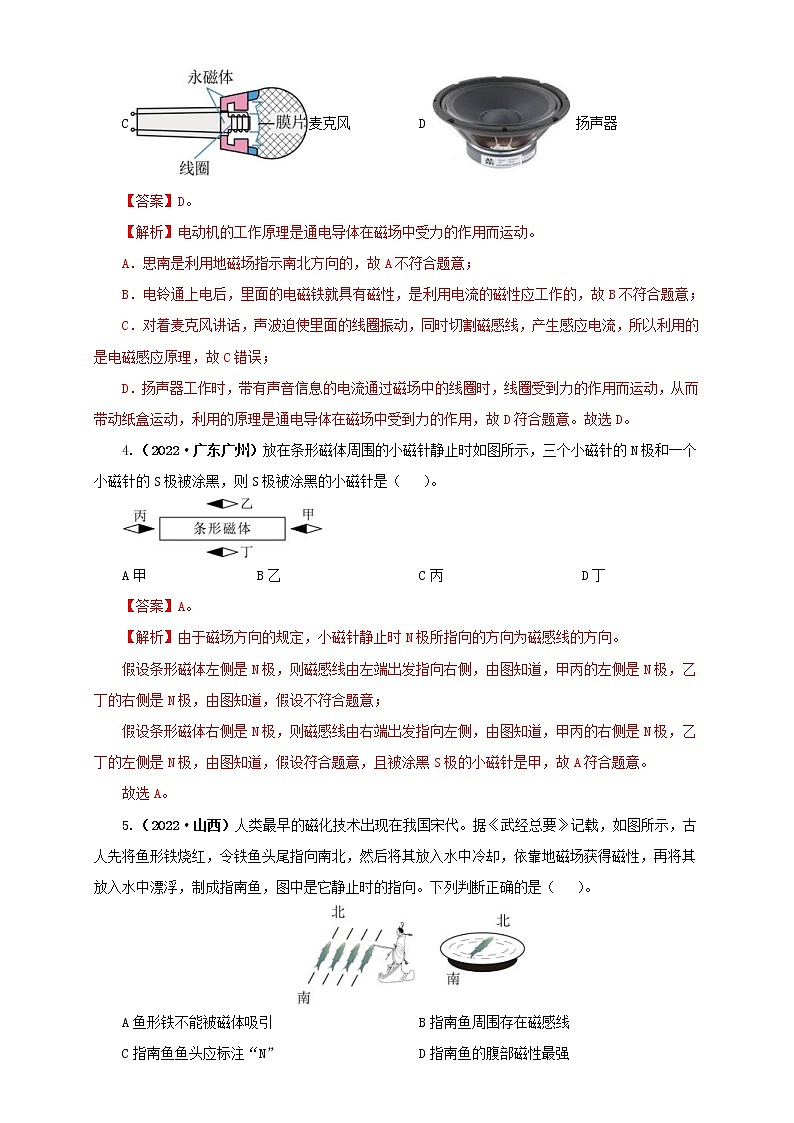

3.（2022·湖北岳陽）圖甲是USB迷你電風扇，下列裝置中與它的核心部件（電動機）原理相同的是（ ）。
A司南B電鈴
C麥克風D揚聲器
【答案】D。
【解析】電動機的工作原理是通電導體在磁場中受力的作用而運動。
A．思南是利用地磁場指示南北方向的，故A不符合題意；
B．電鈴?fù)ㄉ想姾?，里面的電磁鐵就具有磁性，是利用電流的磁性應工作的，故B不符合題意；
C．對著麥克風講話，聲波迫使里面的線圈振動，同時切割磁感線，產生感應電流，所以利用的是電磁感應原理，故C錯誤；
D．揚聲器工作時，帶有聲音信息的電流通過磁場中的線圈時，線圈受到力的作用而運動，從而帶動紙盒運動，利用的原理是通電導體在磁場中受到力的作用，故D符合題意。故選D。
4.（2022·廣東廣州）放在條形磁體周圍的小磁針靜止時如圖所示，三個小磁針的N極和一個小磁針的S極被涂黑，則S極被涂黑的小磁針是（ ）。
A甲B乙C丙D丁
【答案】A。
【解析】由于磁場方向的規定，小磁針靜止時N極所指向的方向?yàn)榇鸥芯€的方向。
假設條形磁體左側是N極，則磁感線由左端出發指向右側，由圖知道，甲丙的左側是N極，乙丁的右側是N極，由圖知道，假設不符合題意；
假設條形磁體右側是N極，則磁感線由右端出發指向左側，由圖知道，甲丙的右側是N極，乙丁的左側是N極，由圖知道，假設符合題意，且被涂黑S極的小磁針是甲，故A符合題意。
故選A。
5.（2022·山西）人類最早的磁化技術出現在我國宋代。據《武經總要》記載，如圖所示，古人先將魚形鐵燒紅，令鐵魚頭尾指向南北，然后將其放入水中冷卻，依靠地磁場獲得磁性，再將其放入水中漂浮，制成指南魚，圖中是它靜止時的指向。下列判斷正確的是（ ）。
A魚形鐵不能被磁體吸引B指南魚周圍存在磁感線
C指南魚魚頭應標注“N”D指南魚的腹部磁性最強
【答案】C。
【解析】A．鐵片燒紅后，達到特定溫度，蘸水淬火后，在地磁場作用下，內部的分子排列有方向性，獲得磁性，即磁化，魚形鐵被磁化后能被磁體吸引，故A錯誤；
B．磁體周圍存在磁場，故指南魚被磁化后周圍存在磁場；磁感線是為了形象描述磁場而畫的一些線，磁感線實際并不存在，故B錯誤；
C．將做好的指南魚放入水盆中，根據同名磁極相互排斥，異名磁極相互吸引，指南魚的N極指向地磁場的南極，即地理的北極，即指南魚魚頭應標注“N”，故C正確；
D．磁體的磁極磁性最強，指南魚的魚頭與魚尾磁性最強，故D錯誤。
故選C。
6.（2022·山西）創新小組的同學們?yōu)閷W(xué)校食堂設計了一個可自動注水的儲水池。如圖是它的簡化裝置圖，電源電壓一定。控制電路中，RN為壓敏電阻，其阻值隨壓力的變化而變化，R0為定值電阻。閉合開關S1、S2，當池中水位上升到一定高度時，觸點分離，工作電路斷開，注水裝置自動停止注水，當池中水位下降到一定位置時，觸點連接，工作電路接通，注水裝置自動開始注水。下列分析正確的是（ ）。
A水位上升時，電磁鐵磁性變?nèi)魾水位上升時，通過R0電流變小
C水位下降時，R0的電功率變大D水位下降時，RN的阻值會變大
【答案】D。
【解析】AB．水位上升時，向池中注水，觸點接觸，當注滿水時，觸點分離，說明RN電阻逐漸減小，電流變大，磁性變強，將銜鐵吸引到下面，故AB錯誤；
CD．水位下降時，需要注水，觸點接觸，電磁鐵磁性減弱，故RN的阻值會變大，電流變小，根據P=I2R可知，R0的電功率變小，故C錯誤，D正確。故選D。
7.（2022·湖南長沙）下列用電器與電蚊香加熱器工作原理相同的是（ ）。
A電風扇B電視機C電飯煲D電冰箱
【答案】C。
【解析】電流做功的過程是電能轉化為其它形式能的過程，電蚊香加熱器工作時將電能轉化為內能；
A．電風扇工作時，電能主要轉化為機械能，故A不符合題意；
B．電視機工作時主要是把電能轉化為聲能和光能，故B不符合題意；
C．電飯煲是利用電流的熱效應工作的，把電能轉化為內能，故C符合題意；
D．電冰箱主要工作部件是壓縮機（壓縮機實際是一個電動機），正常工作時壓縮機主要將電能轉化為機械能，故D不符合題意。故選C。
8.（2022·湖南長沙）我國的白鶴灘水電站擁有全球單機容量最大的水輪發電機組。下列四個裝置能反映發電機基本原理的是（ ）。
ABCD
【答案】D。
【解析】發電機基本原理電磁感應現象。
A．圖中為奧斯特實驗，說明電流的周圍存在磁場，故A不符合題意；
B．圖為研究通電螺線管磁性的實驗，故B不符合題意；
C．通電后導體ab運動，表明通電導體在磁場中受到力的作用，這是電動機的原理，故C不符合題意；
D．導體ab在磁場中做切割磁感線運動，會產生感應電流，這是電磁感應現象，故D符合題意。
故選D。
9.（2022·四川達州）學習物理對開發大腦有特殊功能，通過物理學習，我們養成了觀察、思考和質疑的習慣，下列有關生活中的物理知識說法正確的是（ ）。
A電動機是依據電磁感應來工作的；
B九年級物理課本長約8cm；
CV·A是電功的單位；
D家庭電路中，控制各燈具的開關都裝在相線上，確保斷開開關時燈具上不帶電
【答案】D。
【解析】A．電動機是依據磁場對通電導體有力的作用來工作的，其將電能轉化為機械能；電磁感應是指部分導體在磁場中做切割磁感線運動而產生電流的現象，是發電機的工作原理，其將機械能轉化為電能，故A錯誤；
B．九年級物理課本長約25cm，故B錯誤；
C．電功是指電流所做的功，單位焦耳（J），根據電功公式 SKIPIF 1 < 0 可推導其單位也可以是V·A·s，選項中V·A是應是電功率的單位，故C錯誤；
D．家庭電路中，開關應與控制用電器串聯，且必須安裝在火線（相線）和用電器之間，從而能夠確保斷開開關時用電器上不帶電，防止發生觸電事故，故D正確。故選D。
10.（2022·四川成都） 閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中會產生感應電流，利用此原理，人們制造了（ ）。
A電磁鐵B電熱器C電動機D發電機
【答案】D。
【解析】閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中會產生感應電流，即電磁感應現象。
A．電磁鐵是利用電流的磁效應工作的，故A不符合題意；
B．電熱器是利用電流的熱效應工作的，故B不符合題意；
C．電動機是利用通電導體在磁場中受到力的作用來工作的，故C不符合題意；
D．發電機的工作原理是電磁感應現象，故D符合題意。故選D。
11.（2022·四川樂山）下列說法正確的是（ ）。
A圖①電磁起重機通入的電流越小磁性越強；
B圖②發電機的工作原理是電生磁；
C圖③電動機的工作原理是通電導線在磁場中受力；
D圖④法拉第發現了電流具有磁效應
【答案】C。
【解析】A電流越大、線圈匝數越多，電磁鐵的磁性越強，所以圖①電磁起重機通入的電流越小磁性越弱，故A錯誤；
B圖②發電機的工作原理是磁生電，即電磁感應現象，故B錯誤；
C通電導線在磁場中受力的作用，由此發明了電動機，故C正確；
D．奧斯特發現了電流具有磁效應，法拉第發現了電磁感應現象，故D錯誤。故選C。
12.（2022·四川涼山）為減少碳排放，建設綠色家園，近幾年西昌大力發展電動公交車，以取代部分燃油車。關于電動車和燃油車，下列說法錯誤的是（ ）。
A電動車電動機工作時利用了磁場對電流的作用；
B電動車充電時將電能轉化為化學能；
C電動車電動機將電能全部轉化為機械能；
D電動車對環境的噪聲污染比燃油車小
【答案】C。
【解析】A．電動車的主要部件是電動機，它的制作原理是磁場對電流有力的作用，故A正確，不符合題意；
B．給電動機充電時，蓄電池相當于用電器，這一過程是將電能轉化為化學能，故B正確，不符合題意；
C．電動車使用時，電動機將電能轉化為機械能和內能，故C錯誤，符合題意；
D．電動車對環境的噪聲污染比燃油車小，故D正確，不符合題意。故選C。
13.（2022·四川涼山）圖中a表示垂直于紙面的一條導線，它是閉合電路的一部分，當它在磁場中按箭頭方向運動是，不能產生感應電流的情況是（）。
ABCD
【答案】D。
【解析】由A圖知導體是閉合電路中的導體，導體斜著做切割磁感線運動，所以會產生感應電流，故A正確；
由B圖知導體是閉合電路中的導體，導體做切割磁感線運動，所以會產生感應電流，故B正確；
由C圖知導體是閉合電路中的導體，并且導體做切割磁感線運動，所以會產生感應電流，故C正確；
由D圖知導體是閉合電路中的導體，且導體的運動方向與磁感線平行，即沒有做切割磁感線運動，所以不會產生感應電流，故D錯誤，故選D。
14.（2022·四川眉山）家庭生活中使用的電風扇、空調和電吹風等用電器的電動機均為其主要元件之一，下列四個實驗應用了電動機工作原理的是（ ）。
A B C D
【答案】A。
【解析】A．如圖所示，是通電導線在磁場中受到了力的作用，是將電能轉換為機械能，電動機就是利用這一原理制成的，故A符合題意；
B．其原理是通電導線周圍存在磁場，磁場的強弱與線圈的匝數有關，故B不符合題意；
C．是閉合電路的一部分導體切割磁感線時產生感應電流，是發電機的原理，故C不符合題意；
D．是奧斯特實驗，是通電導線周圍存在磁場，故D不符合題意。故選A。
15.（2022·福建） 電流的磁效應被發現后，科學家篤信自然力的統一，以逆向的思想，開始在磁生電的研究中進行艱辛的探索。下列科學家與其重要發現對應正確的是（ ）。
A法拉第——電磁感應現象B奧斯特——電流的熱效應
C安培——通電導體周圍存在磁場D焦耳——磁場對通電導體的作用
【答案】A。
【解析】A．1831年，一位叫邁克爾·法拉第的科學家發現了磁與電之間的相互聯系和轉化關系。閉合電路的部分導體在磁場中做切割磁感線運動，閉合電路中就會產生感應電流。這種利用磁場產生電流的現象稱為電磁感應，故A正確；
B．焦耳發現了通過電阻時，電流做功而消耗電能，產生了熱量，這種現象叫做電流的熱效應，故B錯誤；
C．1820年，丹麥物理學家奧斯特發現了電流的磁效應，即通電導線周圍存在磁場，故C錯誤；
D．安培發現了磁場對通電導體的作用，故D錯誤。故選A。
16.（2022·湖南常德）下圖是一種水位自動報警器的原理圖，當水位到達金屬塊A時（一般的水能導電），電路中（ ）。
A綠燈亮，紅燈不亮B紅燈亮，綠燈不亮
C 紅燈和綠燈都亮D紅燈和綠燈都不亮
【答案】B。
【解析】容器中水的高低相當于控制電路的開關。
當水位沒有到達A時，電磁鐵沒有磁性，此時銜鐵與綠燈的觸點接觸，綠燈亮；
當水位到達A時，控制電路接通，電磁鐵有磁性，銜鐵就會在磁力吸引的作用下與綠燈的觸點斷開，與紅燈的觸點接觸使紅燈所在電路接通，此時綠燈不亮，紅燈亮，故選B。
二、填空題
17.（2022·江蘇蘇州） 圖所示，在探究產生感應電流條件的實驗中，把馬蹄型磁鐵豎直放置在水平桌面上。閉合開關，當導體AB___________（豎直/水平）運動時，回路中有感應電流；當磁鐵沿平行于AB的方向運動時，回路中___________感應電流。
【答案】①豎直；②無。
【解析】[1][2]產生感應電流的條件是導體在磁場中做切割磁感線運動，蹄形磁鐵按圖示方向放置時，導體只有在豎直運動時才能夠產生感應電流，沿平行于AB方向運動時不會產生感應電流。
18.（2022·黃岡、孝感、咸寧）有些小朋友玩的旱冰鞋，其內部雖然沒有電池，但旱冰鞋的輪子滾動時，嵌在輪子中的LED燈會發光。這是因?yàn)檩喿釉跐L動的過程中，發生了電磁感應現象，產生了_________，LED燈相當于___________（選填“電源”或“用電器”）。___________（選填“發電機”或“電動機”）就是根據電磁感應的原理制成的。
【答案】①感應電流；②用電器；③發電機。
【解析】[1][2][3]旱冰鞋內部雖然沒有電池,但存在著磁場，旱冰鞋的輪子滾動時做切割磁感線的運動，使得旱冰鞋的內部產生了感應電流，這一現象叫做法拉第電磁感應現象，發電機就是根據這一原理制成的。而LED燈在發光的過程中消耗了電能，所以是用電器。
19.（2022·湖北宜昌）如圖在揚聲器的線圈兩端連接干電池，揚聲器______持續發聲，線圈______持續受到磁場的作用力。（均選填“會”或“不會”）
【答案】①不會；②會。
【解析】[1]通電線圈在磁場中的受力方向與電流方向和磁場方向有關，由于電池提供的電流是直流電，即電流的方向不變，同時揚聲器內的永磁體的磁場方向不變，故線圈的受力方向不變，始終受到向某一方向的力，無法持續振動發聲。
[2]只要有電流持續通過線圈，線圈就會持續受到磁場力的作用，但不能振動發聲。
20.（2022·四川達州）如圖所示，開關S閉合，根據通電螺線管周圍的磁感線分布判斷直流電源的左端為___________（選填“正極”或“負極”），彈簧測力計吊著銅塊在通電螺線管的上方從右端水平勻速運動到左端的過程中，彈簧測力計示數___________（選填“先變小后變大”“一直不變”或“先變大后變小”）。
【答案】①負極；②一直不變。
【解析】[1]由圖中可知，磁感線從通電螺線管的左端出發，回到右端，故可知通電螺線管的左端為N極，故由安培定則可知，電流從通電螺線管的右端流入，則直流電源的左端為負極。
[2]因電磁鐵對銅塊沒有磁力的作用，故彈簧測力計吊著銅塊在通電螺線管的上方從右端水平勻速運動到左端的過程中，由二力平衡可得，彈簧測力計對銅塊的拉力始終等于銅塊的重力不變，故彈簧測力計的示數一直不變。
21.（2022·四川成都）為實現節能和智能控制，空調內部用到了傳感器和電磁繼電器，下圖是啟動或停止空調壓縮機的電路示意圖，電磁繼電器是利用電磁鐵控制工作電路通斷的___________（選填“用電器”、“電源”或“開關”），夏天，空調制冷，房間溫度降低，熱敏元件的電阻增大，控制電路的電流減小，電磁鐵的磁性___________，低于設定溫度時，工作電路就斷開，停止制冷。
【答案】①開關；②減弱。
【解析】[1]電磁繼電器是利用電磁鐵控制銜鐵的吸下或彈起從而控制工作電路的通斷，相當于開關。
[2]電磁鐵的磁性與通過電磁鐵的電流大小有關，當控制電路的電流減小時，電磁鐵的磁性將會減弱。
22.（2022·湖北十堰）某小區因暴雨引起車庫積水，部分車輛被淹，小明看到新聞后，設計了如圖所示的車庫積水自動報警器，如圖是該報警器原理圖，金屬塊A和B分別固定在車庫地面附近適當高處，若車庫積水水面到達 _____處（選填“A”或“B”）時，_____（選填“綠”或“紅”）燈發光報警，此時電磁鐵的上端是 _____極（選填“N”或“S”）。
【答案】①B；②紅；③N。
【解析】[1][2]由圖示知，車庫積水水面到達B處時，水是導體，將金屬塊A和B接通，電磁鐵中有電流通過，將銜鐵吸下，紅燈接通，發光報警。水面未達到B處時，電磁鐵中沒有電流通過，銜鐵彈起，綠燈亮。
[3]由圖示知，電磁鐵有電流通過時，電流由下端流入，上端流出，據安培定則知，電磁鐵的N極在上端。
23.（2022·湖北十堰）在“探究什么情況下磁可以生電”實驗中，小華做了甲、乙、丙三次實驗。實驗中通過觀察 _____來判斷電路中是否產生感應電流，如圖的三次實驗中，_____（選填“甲”“乙”或“丙”）圖中有感應電流產生。 _____（選填“電動機”或“發電機”）應用了這一原理。
【答案】①電流表指針是否偏轉；②甲、丙；③發電機。
【解析】[1]實驗時，通過觀察電流表指針是否偏轉，來確定電路中是否有感應電流產生。
[2]閉合電路的一部分導體，在磁場中做切割磁感線運動時，導體中就會產生感應電流，這就是電磁感應現象。如圖的三次實驗中，甲、丙中的導體都切割了磁感線，能產生感應電流，而乙中導體沒有切割磁感線，不會產生感應電流。
[3]電磁感應現象中，消耗了機械能，得到了電能，利用電磁感應原理制成了發電機。
24.（2022·貴州黔東南）某款無接觸式熱風干手器，手伸向出風口時可吹出溫度為35℃～45℃的熱風，內部電路由控制電路和工作電路兩部分構成，簡化電路如圖所示，控制電路中R為光敏電阻。閉合S，當手伸向出風口時，R的阻值會___________（選填“增大”“不變”或“減小”），銜鐵被吸下，工作電路開始工作。若干手器的加熱電阻絲的阻值為44Ω，在額定電壓下，烘干一次手用時10s，則烘干手的過程中加熱電阻產生的熱量為___________J，這些熱量能使___________kg（結果保留兩位小數）的水溫度升高5℃。[ SKIPIF 1 < 0 ]
【答案】①減?。虎?SKIPIF 1 < 0 ；③0.52kg。
【解析】[1]控制電路的電磁繼電器主要是利用了電流的磁效應，手伸向出風口時，銜鐵要被吸下，工作電路開始工作，說明電路中的電流增大導致電磁鐵的磁性增強，電源電壓一定，由 SKIPIF 1 < 0 可知，R的阻值會減小。
[2]工作電路中的加熱電阻絲與電動機并聯，加熱電阻兩端電壓為電源電壓，則加熱電阻產生的熱量為 SKIPIF 1 < 0
[3]水的質量為 SKIPIF 1 < 0 。
25.（2022·青海）如圖所示，磁懸浮盆景的底端有磁鐵，底座內部有一個金屬線圈。線圈通電后，周圍產生___________（選填“磁場”或“磁感線”），這是電流的___________效應。盆景能懸浮在空中，其原理是___________。
【答案】①磁場；②磁；③同名磁極相互排斥。
【解析】[1][2]通電導體周圍存在磁場，但不存在磁感線，磁感線是人們?yōu)榱诵蜗蠓奖愕拿枋龃艌?chǎng)而假想的曲線；底座內部有一個金屬線圈，通電有磁性，斷電無磁性，說明磁懸浮盆景是利用電流的磁效應工作的。
[3]根據同名磁極相互排斥、異名磁極相互吸引可知，盆景能懸浮在空中是同名磁極相互排斥的原因。
三、作圖題
26.（2022·湖南邵陽）如圖為一種電磁儀表部分裝置，閉合開關后，磁鐵N極向上轉動（如箭頭所示）。請?jiān)诶ㄌ?hào)中標出電池的“+””-”極。
【解析】由題意可知，磁鐵N極向上轉動，說明電磁鐵對其有斥力作用，根據同名磁極相互排斥可知，電磁鐵的上端為N極；根據安培定則，電流從電磁鐵的下端流入，所以電源的左端為“+”極，右端為“-”極，作圖如下：
27.（2022·江蘇蘇州）圖的括號內標出小磁針右端的極性，用箭頭標出P點磁感線的方向；
【解析】根據右手安培定則，四指的方向?yàn)殡娏鞯姆较?，大拇指的方向?yàn)榇艌?chǎng)的方向，故該螺線管右端為N極，左端為S極，螺線管外部的磁場的方向?yàn)閺?N極出發，回到S極，故P點磁感線的方向是向左，螺線管的左端為S極，根據磁體間的相互作用，小磁針的右端為N極，故如圖所示：
28.（2022·湖北隨州）如圖所示，一個通電螺線管，繞線未畫出，電源“＋、－”極未標出，為了防止短路，繞線具有一定的電阻。已知一個可自由轉動的小磁針放在螺線管的一端最終靜止時狀態如圖，圖中的“N”是小磁針的極性。要求：
（1）畫出繞線（三匝即可），使它和電源形成閉合回路；
（2）標出電源“＋、－”極。若有多種情況滿足“（1）、（2）”的要求，考生只畫一種情況；
（3）畫一條螺線管周圍的磁感線。
【解析】小磁針靜止時，上端為N極，下端為S極，根據磁極間的相互作用，同名磁極互相排斥；異名磁極互相吸引，可得通電螺線管上端為N極，下端為S極。根據右手定則，伸出右手，使右手大拇指指向通電螺線管的N極（左端），則四指彎曲所指的方向?yàn)殡娏鞯姆较颉Ｈ缦聢D所示：
或
29.（2022·湖南郴州）通電螺線管通人如圖所示的電流I，請標出其右端的磁極。（填N或S）
【解析】根據螺線管中線圈的繞向，利用安培定則可以確定電源右端為正極，左端為負極，如下圖
30.（2022·四川德陽）圖中所示通電螺線管的左端為S極，請?jiān)趫D中的a或b附近標出電源的“+”極，在圖中的c或d附近標出小磁針的“N”極。
【解析】已知螺線管左端為S極，則右端為N極，由安培定則可知，用右手握住螺線管，大拇指指向右側，四指環繞的方向就是螺線管中電流的方向，由此可知電流從螺線管左端流入，右端流出，即a端為電源的正極；由異名磁極相互吸引，同名磁極相互排斥可知，小磁針的d端為N極，如圖
31.（2022·四川樂山）如圖所示，按照小磁針N極所示方向標出通電螺線管磁感線方向和電源的“+”、“-”極。
【解析】小磁針的左端為N極，根據異名磁極相互吸引，通電螺線管的右端為S極，左端為N極，根據在通電螺線管的外部，磁感線是從N極發出回到S極的，據此標出通電螺線管磁感線方向；由安培定則知，電流從通電螺線管的右端流入，故電源的右端為“+”極，左端為“-”極，如下所示：
32.（2022·四川涼山）如圖所示，根據磁體及周圍磁場分布情況，在圖中標出通電螺線管的N極及電源的正極。
【解析】螺線管外部磁場方向由N極指向S極，由圖可知螺線管左側為S極，右側是N極，由右手螺旋定則可知，螺線管正面電流方向向下，背面電流方向向上，可知電源正極在左側，如圖所示：
33.（2022·貴州黔東南）閉合開關S后，小磁針靜止時的指向如圖所示，請標出磁感線的方向和在括號內標出電源的“+”極和“-”極。
【解析】如圖，小磁針N極遠離電磁鐵，根據同名磁極相互排斥，異名磁極相互吸引可知，電磁鐵的右端為N極，左端為S極；在磁體的外部磁感線從N極出發回到S極 ，故磁感線上的方向時從右側指向左側。用右手握住螺線管，大拇指指向電磁鐵的N極，四指環繞的方向即為電流方向，電流從右側流入，左側流出，右端為電源正極，左端為電源的負極，如圖
四、實驗題
34.（2022·湖北武漢）某同學用如圖甲所示的裝置探究什么情況下磁可以生電。在蹄形磁體的磁場中放置一根導線，導線兩端跟電流表連接組成閉合回路。
（1）讓導線AB在磁場中靜止，觀察到電流表指針______；讓導線AB在磁場中靜止，換用磁性更強的蹄形磁體，觀察到電流表指針______；保持蹄形磁體靜止讓導線AB從圖中所示位置水平向右運動，觀察到電流表指針______。（填“偏轉”或“不偏轉”）
（2）圖乙中的a表示垂直于紙面的-根導線，它是閉合電路的一部分。它在磁場中按箭頭方向運動時，會產生感應電流的是______（填標號）。
【答案】①不偏轉；②不偏轉；③偏轉；④CD。
【解析】（1）[1]讓導線AB在磁場中靜止，導線沒有做切割磁感線運動，不會產生感應電流，觀察到電流表指針不偏轉。
[2]讓導線AB在磁場中靜止，換用磁性更強的蹄形磁體，導線沒有做切割磁感線運動，不會產生感應電流，觀察到電流表指針不偏轉。
[3]持蹄形磁體靜止讓導線AB從圖中所示位置水平向右運動，導體做切割磁感線運動，會產生感應電流，觀察到電流表指針偏轉。
（2）[4]AB．圖AB中導體運動的方向與磁感線平行，導線沒有做切割磁感線運動，不會產生感應電流，故AB不符合題意；
CD．圖CD中，導體做切割磁感線運動，會產生感應電流，故CD符合題意。
故選CD。
35.（2022·廣東廣州）某個LED發光的顏色與通過其電流方向的關系如圖1
（1）該LED在兩次實驗中發光情況如圖2所示，兩次實驗線圈均在轉動，線圈1煩時針轉動，由此可知線圈2___________轉動（選填“順時針”“逆時針”）。
（2）如圖3，導體棒a與該LED相連；在某磁場中，使a垂直于紙面左右往復運動（虛線為運動軌跡），LED交替發出紅、黃光，則該過程a中電流方向_________（選填“不變”“變化”），該磁場可能的分布包括圖4中哪些選項_____？
【答案】①順時針；②變化；③①③④。
【解析】（1）[1]某個LED發光的顏色與通過其電流方向的關系如圖1，電流方向不同，LED燈發光顏色不同，由圖可知，兩次燈光顏色不同，證明線圈中的電流方向不同，而電流方向和磁場方向和線圈轉動方向有關，兩圖中磁場方向不同，故線圈轉動方向相同，這樣會導致電流方向不同。故線圈也順時針轉動。
（2）[2]電流方向不同，LED燈發光顏色不同，LED交替發出紅、黃光，則該過程a中電流方向變化。
[3]由電磁感應現象可知，閉合電路的部分導體在磁場中做切割磁感線運動時，會產生感應電流，所以①③④符合題意，②不符合題意。
故選①③④。
36.（2022·河南）在探究通電螺線管外部磁場方向的實驗中：
（1）在裝有螺線管的硬紙板上均勻撒滿鐵屑，通電后鐵屑分布無明顯變化，這時需輕敲紙板，觀察到鐵屑排列成圖所示的形狀?？梢?，通電螺線管外部磁場與___________磁體的磁場相似；
（2）用小磁針探究磁場方向時，發現小磁針沒有標N、S極，請寫出一種判斷小磁針N、S極的做法：___________；
（3）對調螺線管所接電源正、負極，周圍小磁針的指向也隨之對調，說明通電螺線管的極性與螺線管中電流的___________有關。
【答案】①條形；②見解析；③方向。
【解析】（1）[1]通過實驗，畫出通電螺線管的磁感線，根據通電螺線管的磁感線分布形狀可知，通電螺線管外部的磁場和條形磁體外部的磁場一樣，通電螺線管的兩端相當于條形磁體的兩個極。
（2）[2]在地磁場的作用下，小磁針靜止時，指向北方的一端即為磁體的N極，另外一端即為S極。
（3）[3]如果改變螺線管中的電流方向，發現小磁針的指向?qū)φ{(diào)，南北極所指方向發生了改變，由此可知：通電螺線管外部磁場方向與螺線管中的電流方向有關。
37.（2022·河北）圖是小明做“探究什么情況下磁可以生電”的實驗裝置。
（1）實驗時，小明通過觀察___________來判斷電路中是否產生感應電流；
（2）小明進行了如圖所示的5次操作，其中能產生感應電流的是___________（選填所有符合要求的操作序號）；
（3）完成實驗后，小明認為實驗現象不太明顯，請你提出一條改進措施：___________；
（4）利用“磁生電”工作的裝置有___________（選填“電鈴”“揚聲器”“動圈式話筒”或“電磁起重機”）。
【答案】①靈敏電流計的指針是否偏轉；②①③④；③將導體AB換成多匝線圈；④動圈式話筒。
【解析】（1）[1]感應電流的有無是通過靈敏電流計的指針是否偏轉來體現的，若靈敏電流表的指針發生偏轉，就說明產生了感應電流。
（2）[2]閉合電路的一部分導體在磁場中做切割磁感線運動時，電路中會產生感應電流，①導體棒AB水平向右運動，導體棒AB做切割磁感線運動，產生感應電流；③導體棒AB斜向上運動，導體棒AB做切割磁感線運動，產生感應電流；④磁體水平向左運動，導體棒AB切割磁感線，產生感應電流。②導體棒AB豎直運動，沒有切割磁感線運動，不產生感應電流；⑤磁體豎直向上運動，磁感線沒有被導體切割，不產生感應電流。所以①③④可以產生感應電流。
（3）[3]電流的大小應與切割磁感線的速度、磁場強度、線圈匝數有關；將導體AB換成多匝線圈（或換磁性更強的磁體，增大導體AB切割磁感線的運動速度）。
（4）[4]揚聲器是把電信號轉化為聲信號，利用通電導體在磁場中受力原理；電鈴、電磁起重機的主要部件是電磁鐵，利用電流的磁效應；動圈式話筒是把聲信號轉變成電信號的，聲信號的振動帶動線圈在磁場中振動，產生電流，是電磁感應原理。
