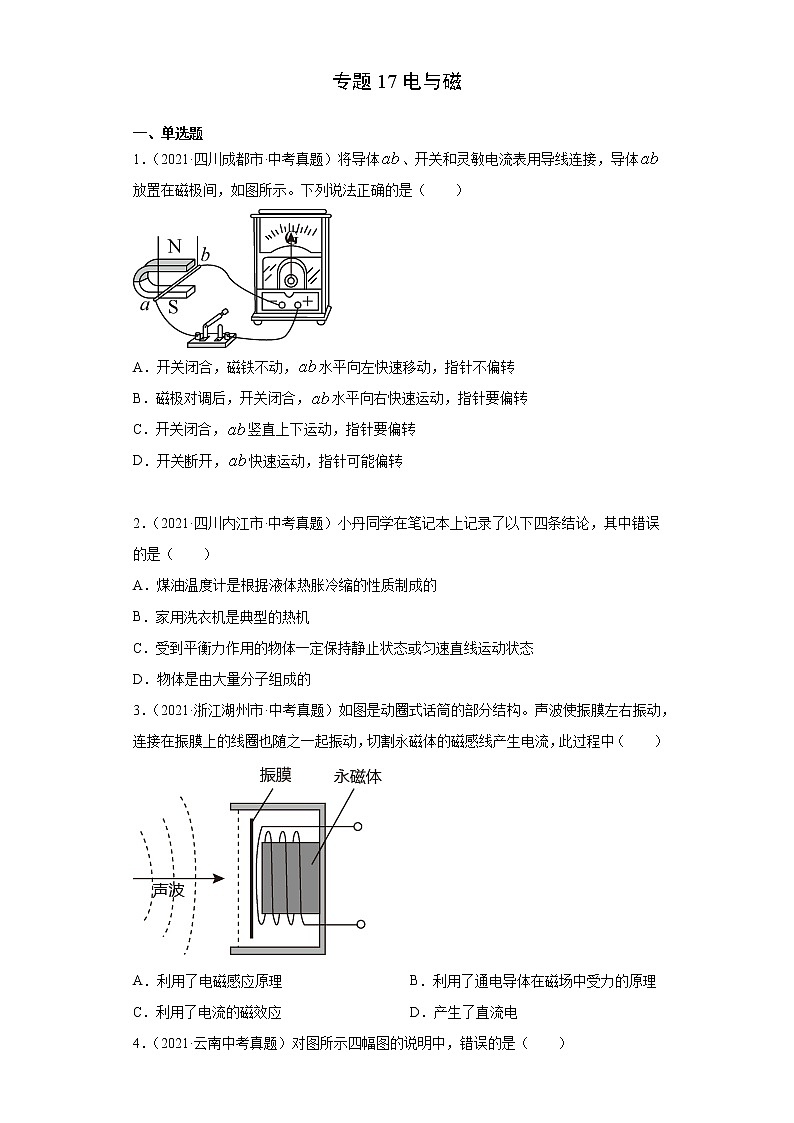

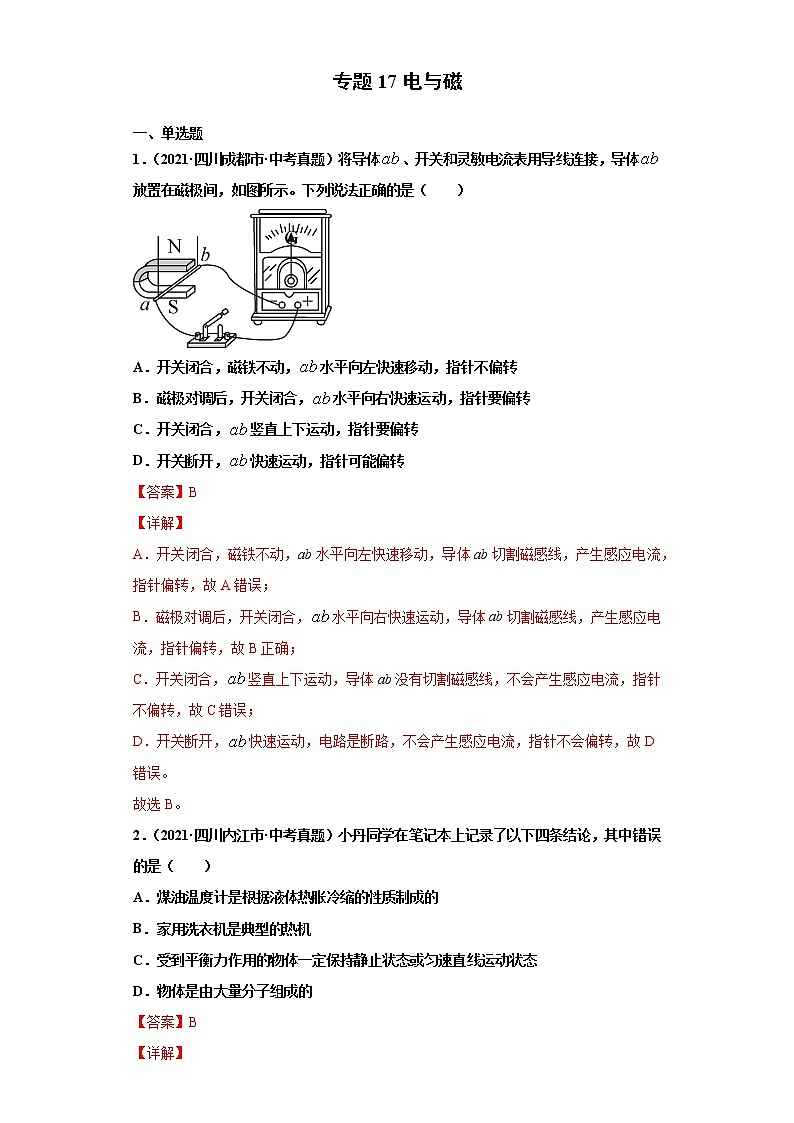

2021年中考物理真題分類精編 專題17 電與磁

這是一份2021年中考物理真題分類精編 專題17 電與磁，文件包含專題17電與磁解析版docx、專題17電與磁原卷版docx等2份試卷配套教學資源，其中試卷共30頁， 歡迎下載使用。
一、單選題
1．（2021·四川成都市·中考真題）將導體、開關和靈敏電流表用導線連接，導體放置在磁極間，如圖所示。下列說法正確的是（ ）
A．開關閉合，磁鐵不動，水平向左快速移動，指針不偏轉
B．磁極對調后，開關閉合，水平向右快速運動，指針要偏轉
C．開關閉合，豎直上下運動，指針要偏轉
D．開關斷開，快速運動，指針可能偏轉

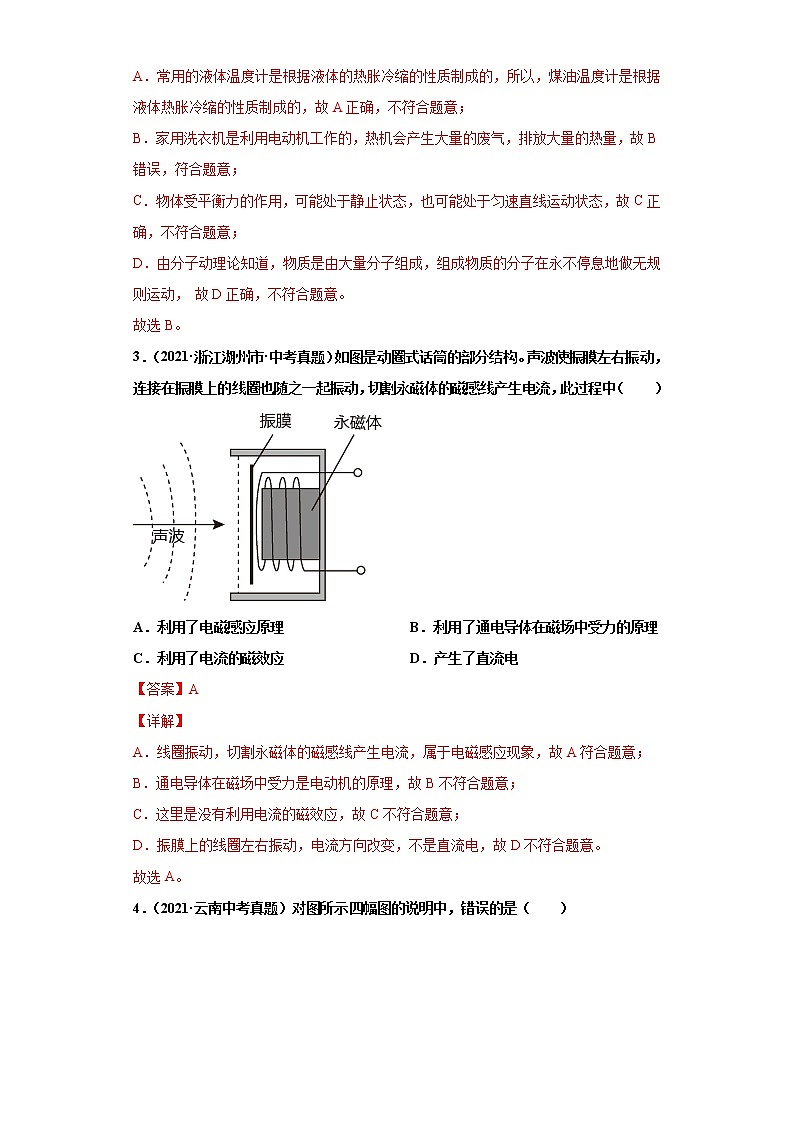

2．（2021·四川內江市·中考真題）小丹同學在筆記本上記錄了以下四條結論，其中錯誤的是（ ）
A．煤油溫度計是根據液體熱脹冷縮的性質制成的
B．家用洗衣機是典型的熱機
C．受到平衡力作用的物體一定保持靜止?fàn)顟B(tài)或勻速直線運動狀態
D．物體是由大量分子組成的
3．（2021·浙江湖州市·中考真題）如圖是動圈式話筒的部分結構。聲波使振膜左右振動，連接在振膜上的線圈也隨之一起振動，切割永磁體的磁感線產生電流，此過程中（ ）
A．利用了電磁感應原理B．利用了通電導體在磁場中受力的原理
C．利用了電流的磁效應D．產生了直流電

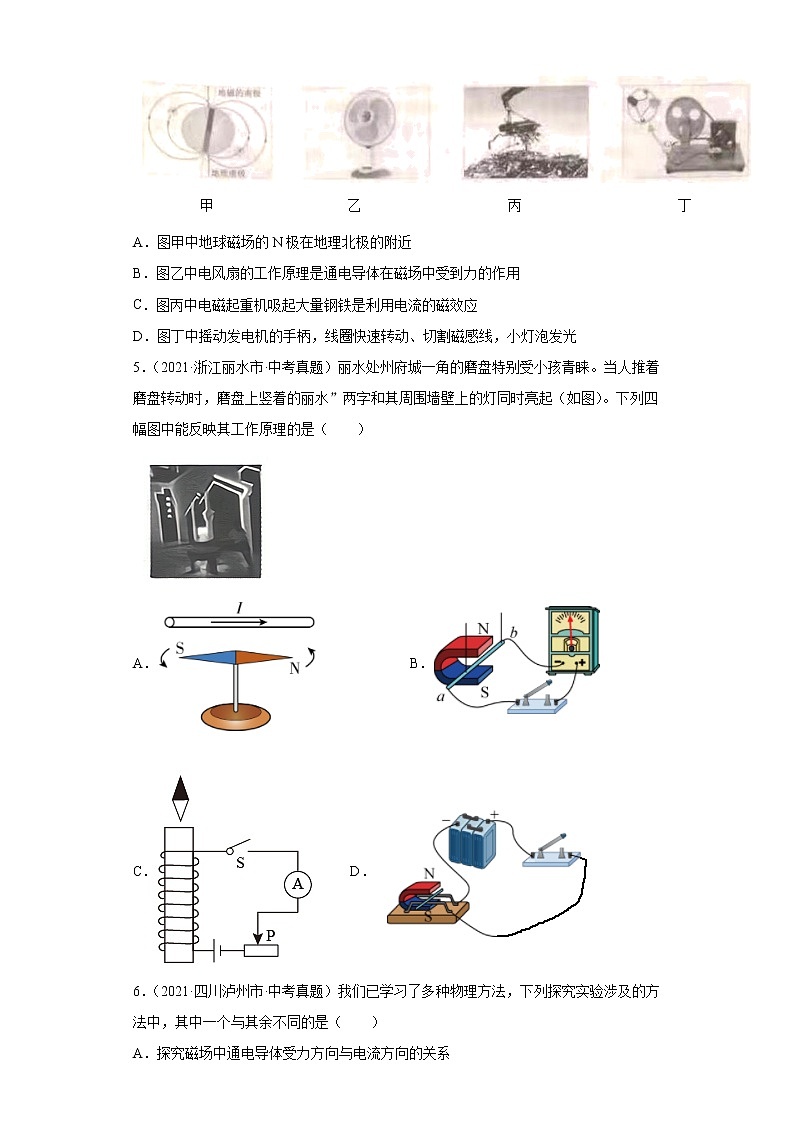

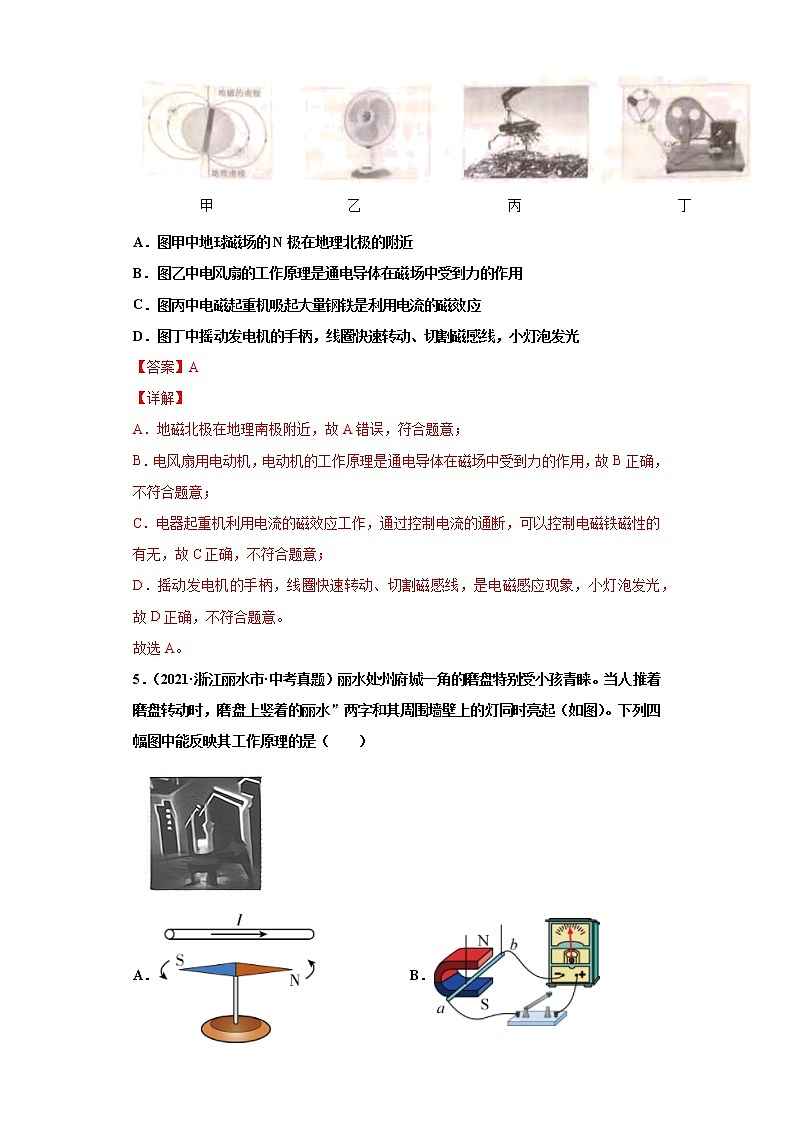

4．（2021·云南中考真題）對圖所示四幅圖的說明中，錯誤的是（ ）
A．圖甲中地球磁場的N極在地理北極的附近
B．圖乙中電風扇的工作原理是通電導體在磁場中受到力的作用
C．圖丙中電磁起重機吸起大量鋼鐵是利用電流的磁效應
D．圖丁中搖動發電機的手柄，線圈快速轉動、切割磁感線，小燈泡發光
5．（2021·浙江麗水市·中考真題）麗水處州府城一角的磨盤特別受小孩青睞。當人推著磨盤轉動時，磨盤上豎著的麗水”兩字和其周圍墻壁上的燈同時亮起（如圖）。下列四幅圖中能反映其工作原理的是（ ）
A．B．
C．D．
6．（2021·四川瀘州市·中考真題）我們已學習了多種物理方法，下列探究實驗涉及的方法中，其中一個與其余不同的是（ ）
A．探究磁場中通電導體受力方向與電流方向的關系

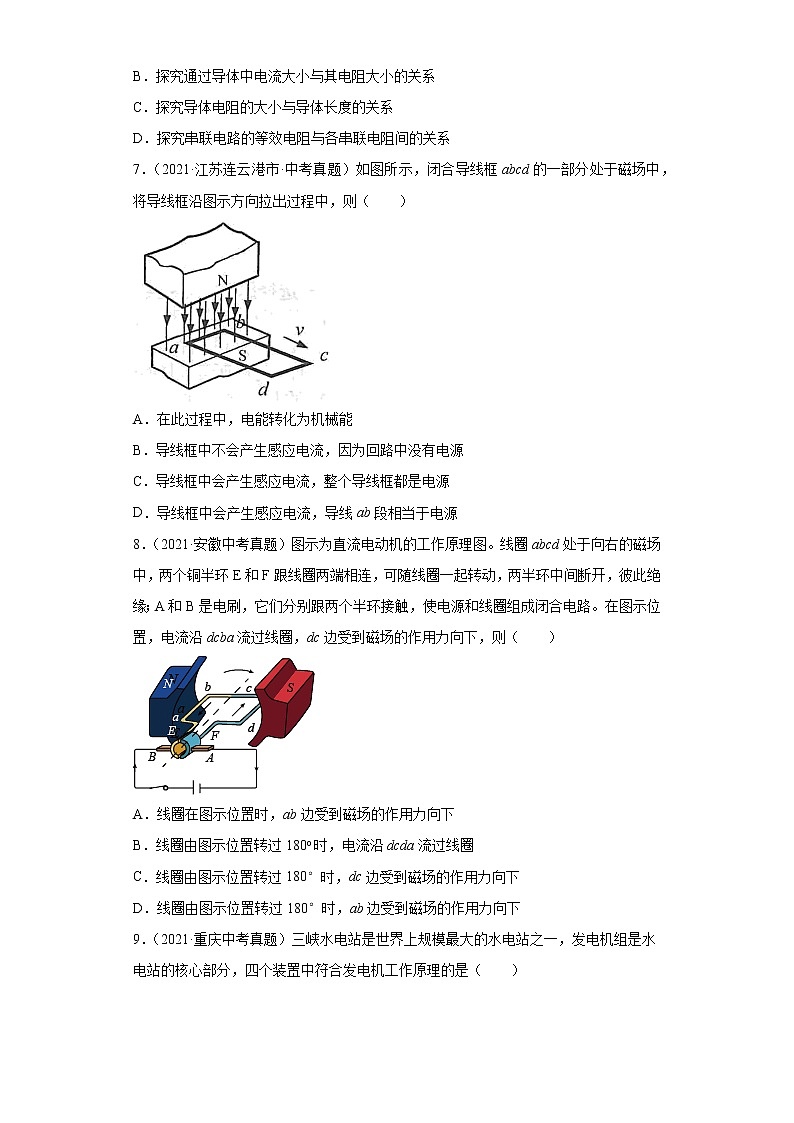

B．探究通過導體中電流大小與其電阻大小的關系
C．探究導體電阻的大小與導體長度的關系
D．探究串聯電路的等效電阻與各串聯電阻間的關系
7．（2021·江蘇連云港市·中考真題）如圖所示，閉合導線框abcd的一部分處于磁場中，將導線框沿圖示方向拉出過程中，則（ ）
A．在此過程中，電能轉化為機械能
B．導線框中不會產生感應電流，因?yàn)榛芈分袥]有電源
C．導線框中會產生感應電流，整個導線框都是電源
D．導線框中會產生感應電流，導線ab段相當于電源
8．（2021·安徽中考真題）圖示為直流電動機的工作原理圖。線圈abcd處于向右的磁場中，兩個銅半環E和F跟線圈兩端相連，可隨線圈一起轉動，兩半環中間斷開，彼此絕緣；A和B是電刷，它們分別跟兩個半環接觸，使電源和線圈組成閉合電路。在圖示位置，電流沿dcba流過線圈，dc邊受到磁場的作用力向下，則（ ）
A．線圈在圖示位置時，ab邊受到磁場的作用力向下
B．線圈由圖示位置轉過180時，電流沿dcda流過線圈
C．線圈由圖示位置轉過180°時，dc邊受到磁場的作用力向下
D．線圈由圖示位置轉過180°時，ab邊受到磁場的作用力向下
9．（2021·重慶中考真題）三峽水電站是世界上規模最大的水電站之一，發電機組是水電站的核心部分，四個裝置中符合發電機工作原理的是（ ）
A．
B．法拉第的電磁感應現象
C． 奧斯特實驗
D． 司南
二、雙選題
10．（2021·四川瀘州市·中考真題）如圖所示是研究電與磁關系的示意圖，ab為一根電阻不可忽略且能自由移動的導體棒，其中單刀雙擲開關S的c、d兩點為觸點，則下列說法正確的是（ ）
A．當單刀雙擲開關S的觸片P置于c點，該裝置相當于電動機的工作原理
B．當單刀雙擲開關S的觸片P置于d點，該裝置相當于電動機的工作原理
C．撤走蹄形磁鐵，在Q點放置一小磁針，同時將單刀雙擲開關S的觸片置于c點，該裝置可驗證奧斯特實驗
D．撤走蹄形磁鐵，在Q點放置一小磁針，同時將單刀雙擲開關S的觸片置于d點，該裝置可驗證奧斯特實驗
三、填空題
11．（2021·四川成都市·中考真題）探究小組為了模擬電磁起重機的工作原理，用表面涂有絕緣漆的導線繞在大鐵釘上制成電磁鐵，接入電路，如圖所示。閉合開關S，電磁鐵有了磁性，A端是______極。將滑動變阻器的滑片向右移動一段距離后，硬幣才被吸起，這說明電流越大，電磁鐵的磁性______。
12．（2021·浙江寧波市·中考真題）夏天的紫外線較強，人們?cè)趹敉饣顒?dòng)時間過長，會造成皮膚灼傷，甚至誘發皮膚癌。小寧利用紫外光敏電阻對紫外線較靈敏的性質，設計了如圖所示電路。當戶外紫外線增強到設定值時，S2閉合，電動機轉動，遮陽棚上防紫外線的遮陽布展開。
（1）調試時發現，當戶外紫外線增強到設定值時，S2仍未閉合。為了達到設計要求，需要把滑動變阻器R1的滑片P向______（填“左”或“右”）移動；
（2）從安全用電的角度分析，進戶線a應該是______線。
13．（2021·浙江溫州市·中考真題）疫情期間只允許體溫正常的師生進入校園。為此，小明設計了一款“智能門禁”能檢測體溫并進行人臉識別。工作原理為：
①若體溫正常開關S1閉合，人臉識別成功開關S2閉合，電動機M工作（門打開）警示燈不亮；
②若體溫異常S1不閉合，人臉識別成功S2閉合，電動機M不工作且警示燈亮起；
③不管體溫是否正常，若人臉識別失敗S2不閉合，電動機M不工作且警示燈不亮。
（1）下列電路設計符合要求的是______；（可多選）
A．
B．
C．
D．
（2）若警示燈工作時，兩端電壓為3伏，電阻為10歐，其工作時的功率為______瓦。
14．（2021·浙江溫州市·中考真題）“地漏”（如圖甲）是連接排水管道與室內地面的接口?！皯腋〉芈毕鄬?duì)于傳統地漏具有較多優點，如排水速度可隨積水深度自動調節、在不排水時能密封管道等。
（1）若地漏不密封，排水管內臭氣會擴散到室內。從微觀角度解釋該現象：______。
（2）磁懸浮地漏的工作原理如圖乙。
①當密封蓋上方無水時，在磁體B作用下，磁體A將密封蓋頂起。若磁體A下端為N極，則磁體B上端為______極。
②當密封蓋上方有水時，密封蓋下移，開始排水。積水越多，則排水口越大，其原因是______。
15．（2021·四川瀘州市·中考真題）如圖所示是探究電磁鐵磁性特點的電路圖，閉合開關后，其電磁鐵的A端是______極，當滑動變阻器的滑片P向a端滑動時，電流表的示數______（選填“變大”“變小”或“不變”），電磁鐵的磁性______（選填“變強”“變?nèi)酢被颉安蛔儭保?br>16．（2021·浙江嘉興市·中考真題）電動機在現代生產、生活中有廣泛的應用。
（1）如圖所示是電動機原理圖，將通電線圈abcd置于磁場中，線圈的ab、cd邊受到______，使線圈轉動起來；
（2）某電動車是利用電動機來驅動車輪轉動的，遇到障礙時，只要按下倒車開關就能改變線圈中______來實現倒車。
17．（2021·安徽中考真題）小林將導線繞在一根鐵釘上，制成電磁鐵，與電池接通后，如圖所示，鐵釘?shù)募舛藶開_____ （選填“N” 或“S”）極。
18．（2021·重慶中考真題）如圖所示，開關閉合后，閉合電路的一部分導體ab左右運動時電流計指針發生擺動，這是_______現象，利用這個原理可以制成_______（選填“發電機”或“電動機”）。
19．（2021·內蒙古中考真題）如圖是某靈敏電流計的內部結構示意圖，線圈在磁場中，指針與線圈相連．當線圈中有電流通過時，線圈會轉動，原因是________________________；若改變線圈中的電流方向，指針的偏轉方向?qū)_______．
四、作圖題
20．（2021·江蘇連云港市·中考真題）按照題目要求作圖。
（1）如圖甲所示，請畫出這條光線經過凸透鏡后的折射光線；
（2）如圖乙所示，請標出通電螺線管的N、S極并用箭頭畫出圖中磁感線的方向。
21．（2021·重慶中考真題）請按要求完成下列作圖：
（1）在圖甲中畫出折射光線的入射光線；
（2）圖乙中小磁針處于自由靜止?fàn)顟B(tài)，在括號內標上“N”或“S”。
22．（2021·湖南岳陽市·中考真題）如圖所示，請根據小磁針指向確定電源a 端的極性（用“+”或“﹣”表示）．
五、實驗題
23．（2021·浙江寧波市·中考真題）科學方法是開啟大自然奧秘之門的鑰匙。
（1）如圖所示，用鼓錘分別重敲和輕敲鼓面，銅鼓發出的聲音的響度不同，同時可以通過乒乓球反彈的高度，來顯示出鼓面振動的情況。通過實驗可知：鼓面振動的_______越大，響度越大；
（2）為了便于描述光的傳播路徑和方向，科學上引入了光線的概念，實際上光線并不存在。為了形象地表示磁體周圍磁場分布的強弱和方向，科學上引入了_______的概念，實際上它也并不存在。
六、計算題
24．（2021·江蘇連云港市·中考真題）一位設計師設計了一種“重力燈”。無論你在地球哪一個角落，無論當?shù)氐奶鞖馊绾危伎梢詫?shí)現照明。如圖甲是這種“重力燈”的結構簡化圖，當重物下落時拉動繩子，轉軸轉動時，小燈泡就可以發光。重復以上操作，可以實現長時間照明?，F(xiàn)掛上一個質量為25kg的重物，該重物恰好可以緩慢勻速下落。在重物下落高度為2.4m的過程中，就可以供一個標有“3.6V 1W”字樣的LED燈持續正常發光4min。（g取10N/kg）
（1）甲圖虛線框內一定有___________，它的工作原理是___________；
（2）求重物下落時，重力做功的功率；
（3）求重物在一次下落過程中，甲圖裝置能量轉化的效率；
（4）取下燈泡，將甲圖裝置的兩個輸出端接入乙圖中的a、b兩個接線柱進行實驗（設該裝置在短時間實驗過程中可以穩定輸出3.6V電壓）；R0為標有“5Ω 0.3A”的定值電阻，滑動變阻器R1標有“50Ω 1A”，電流表選擇量程為0~0.6A，電壓表選擇量程為0~3V；為了保證電路安全，求滑動變阻器接入電路的阻值變化范圍。
