初中物理12.2 滑輪完美版ppt課件

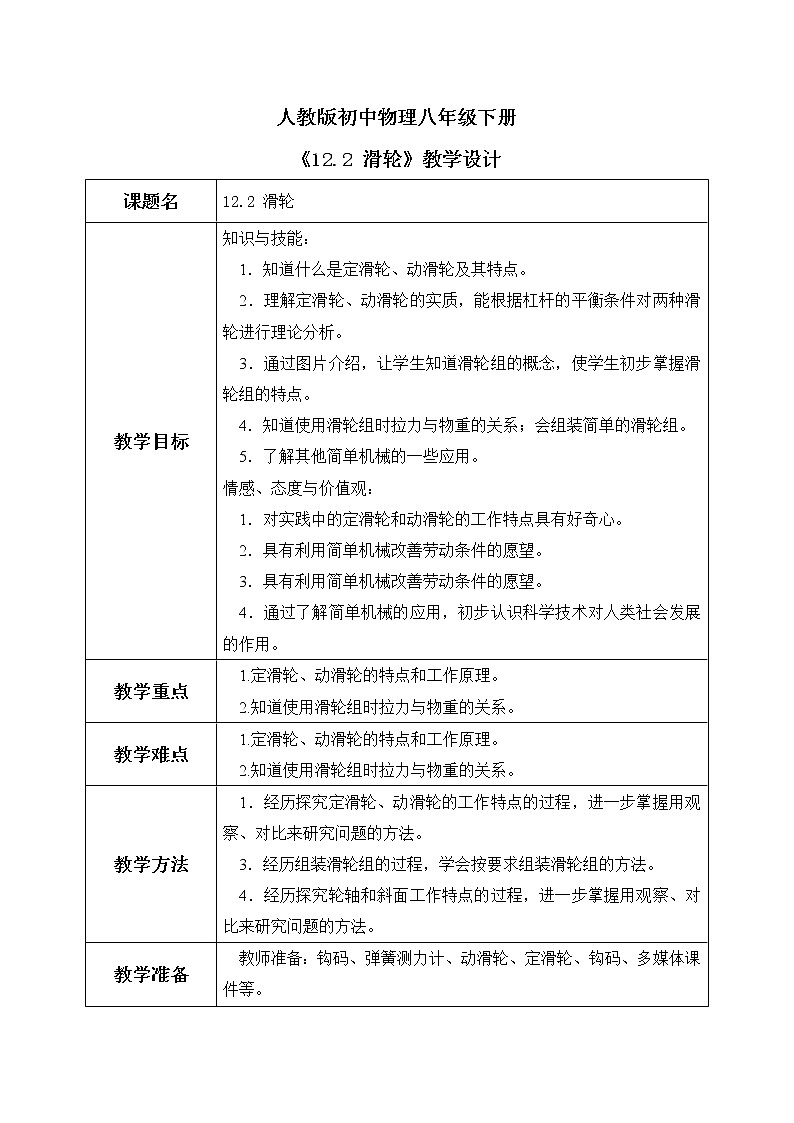

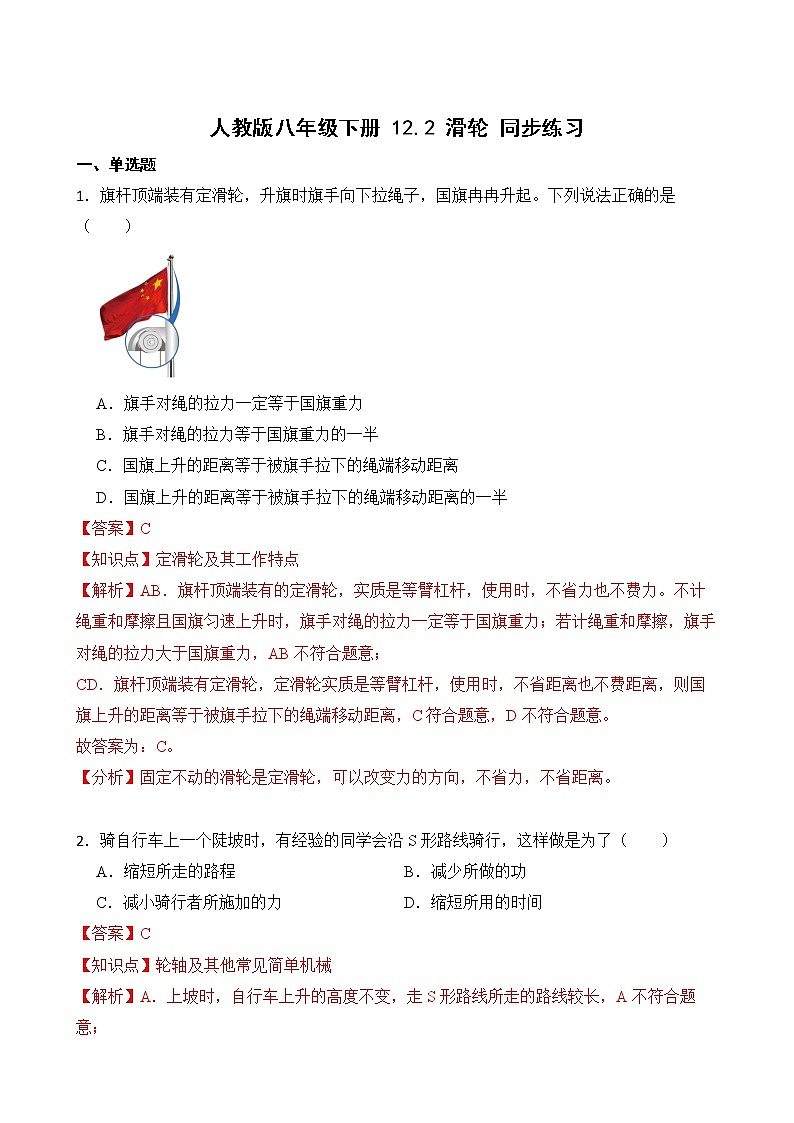

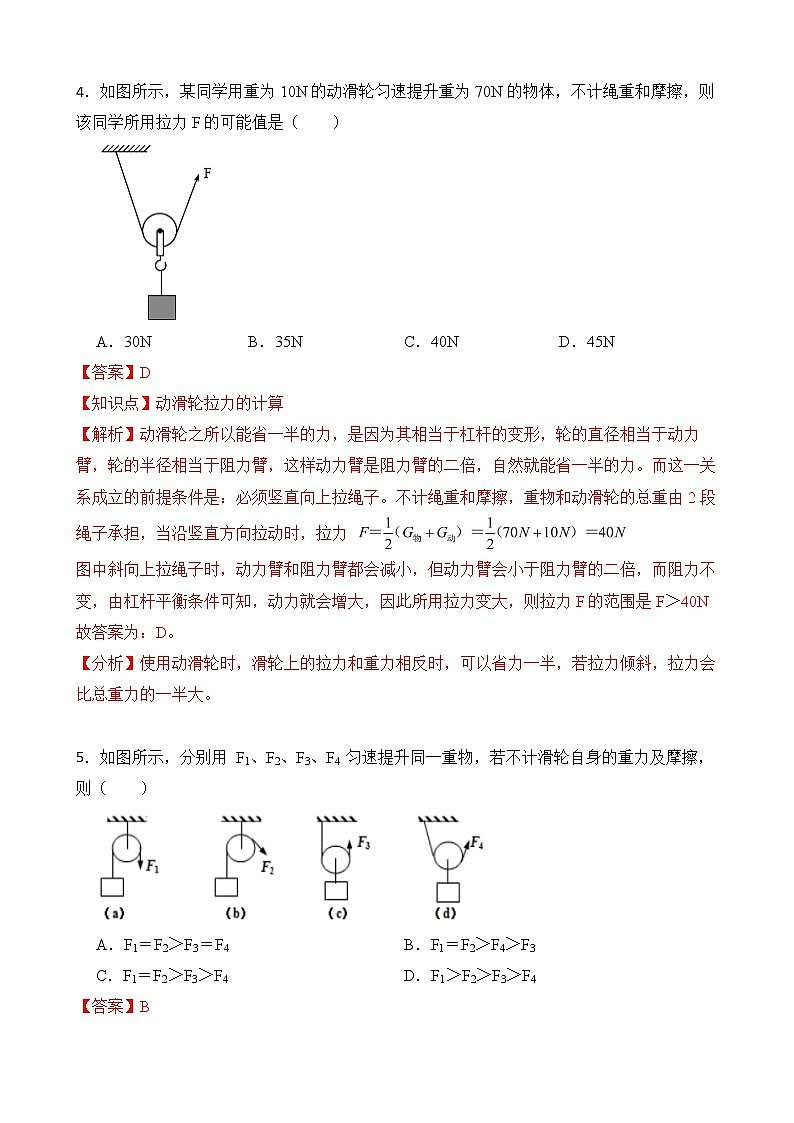

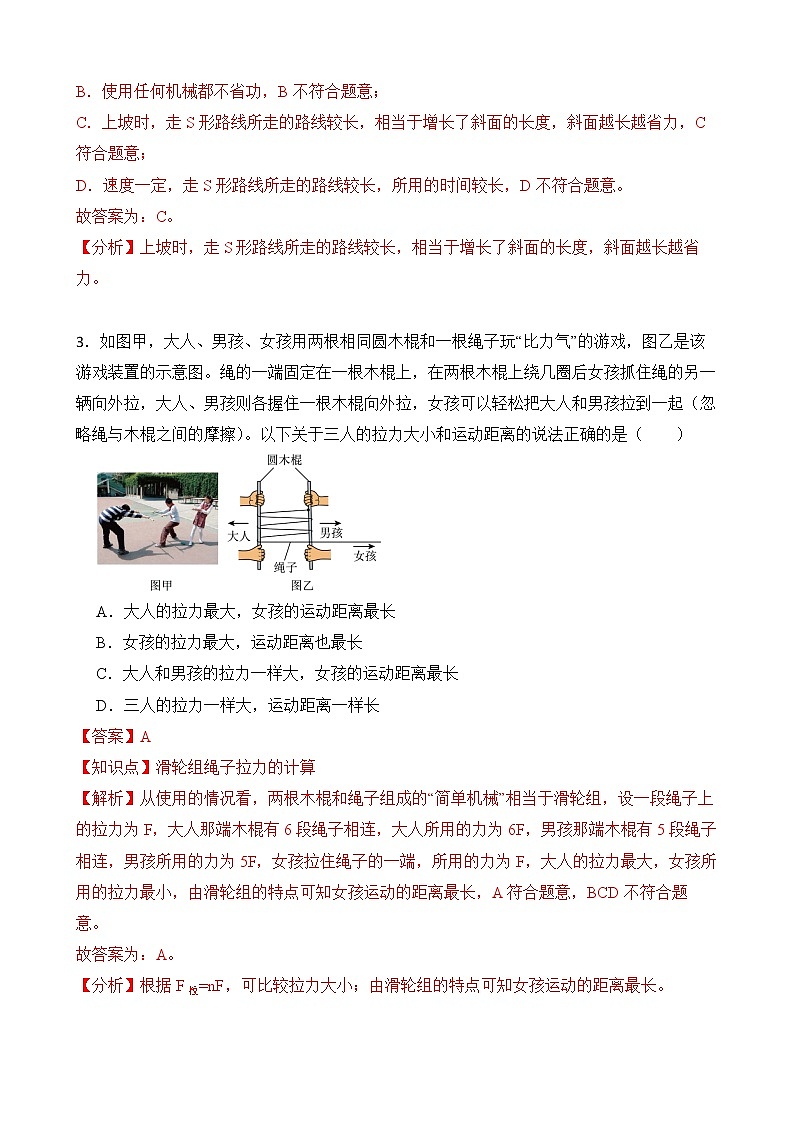

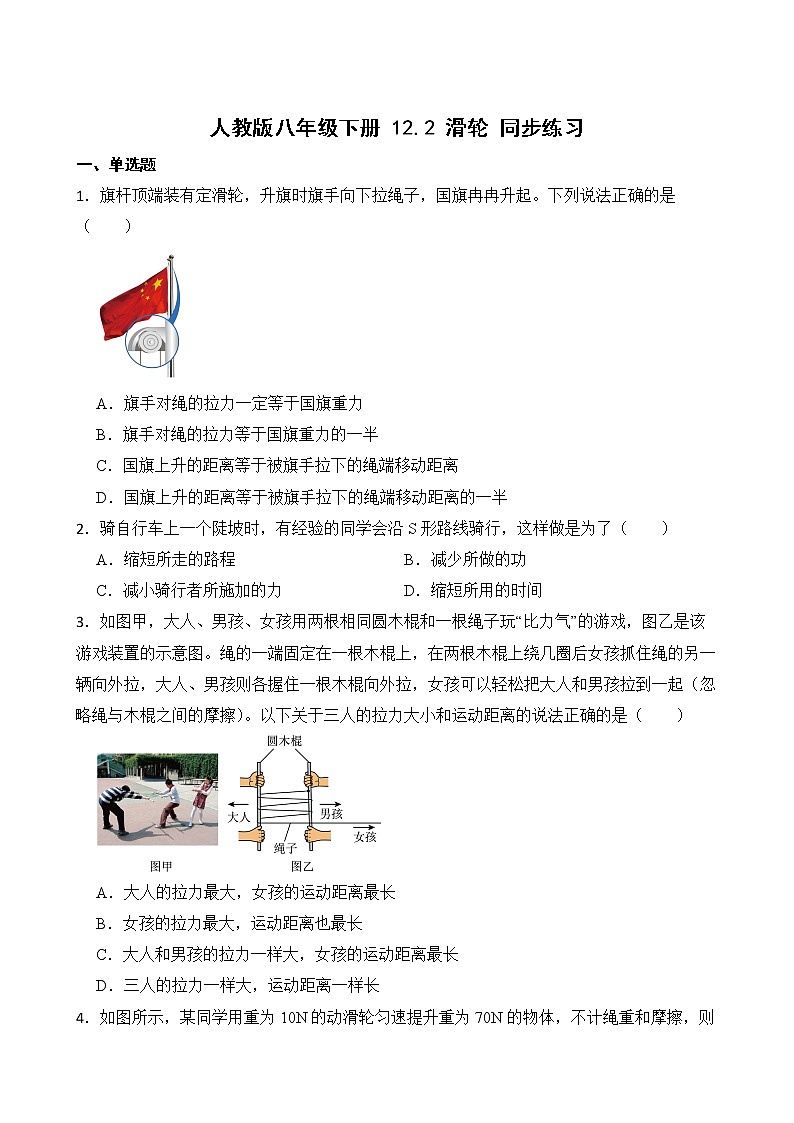

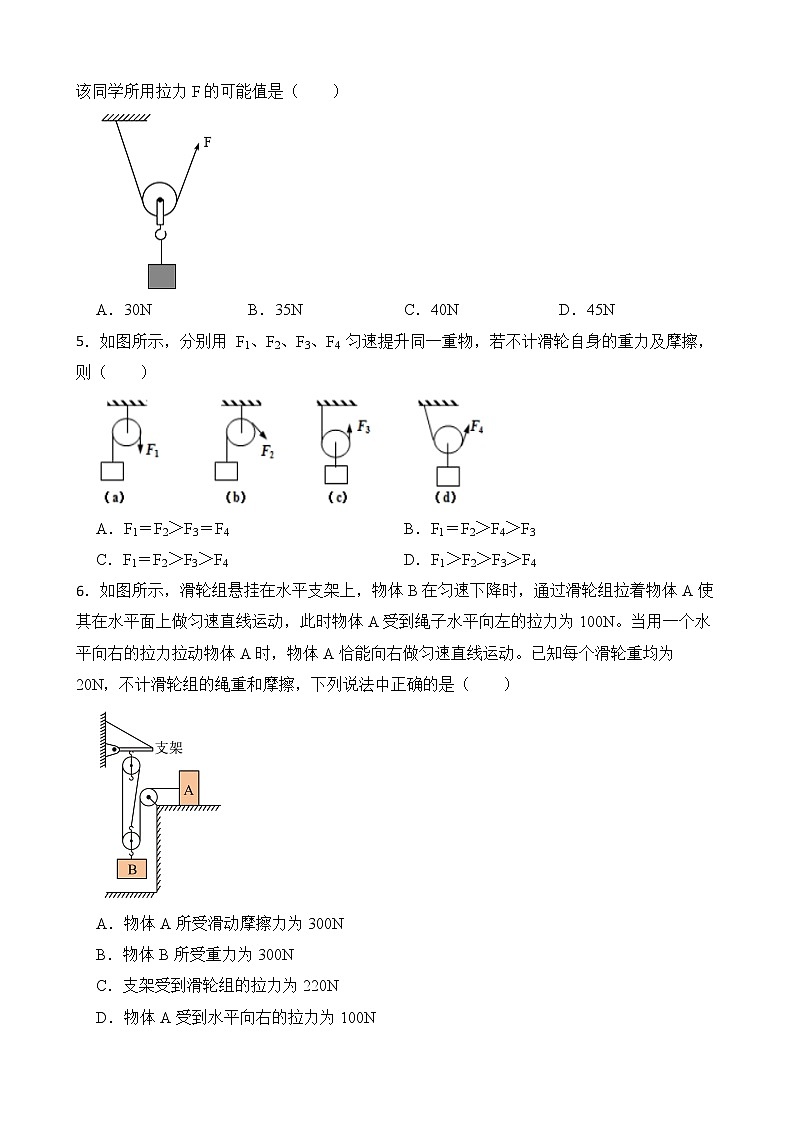

這是一份初中物理12.2 滑輪完美版ppt課件，文件包含122滑輪精品課件pptx、122滑輪精品教案docx、人教版八年級下冊122滑輪同步練習教師卷docx、人教版八年級下冊122滑輪同步練習學生卷docx、動滑輪swf、動滑輪的本質swf、定滑輪swf、定滑輪和動滑輪_baofengwmv、定滑輪的本質swf、滑輪組swf、輪軸swf等11份課件配套教學資源，其中PPT共50頁， 歡迎下載使用。

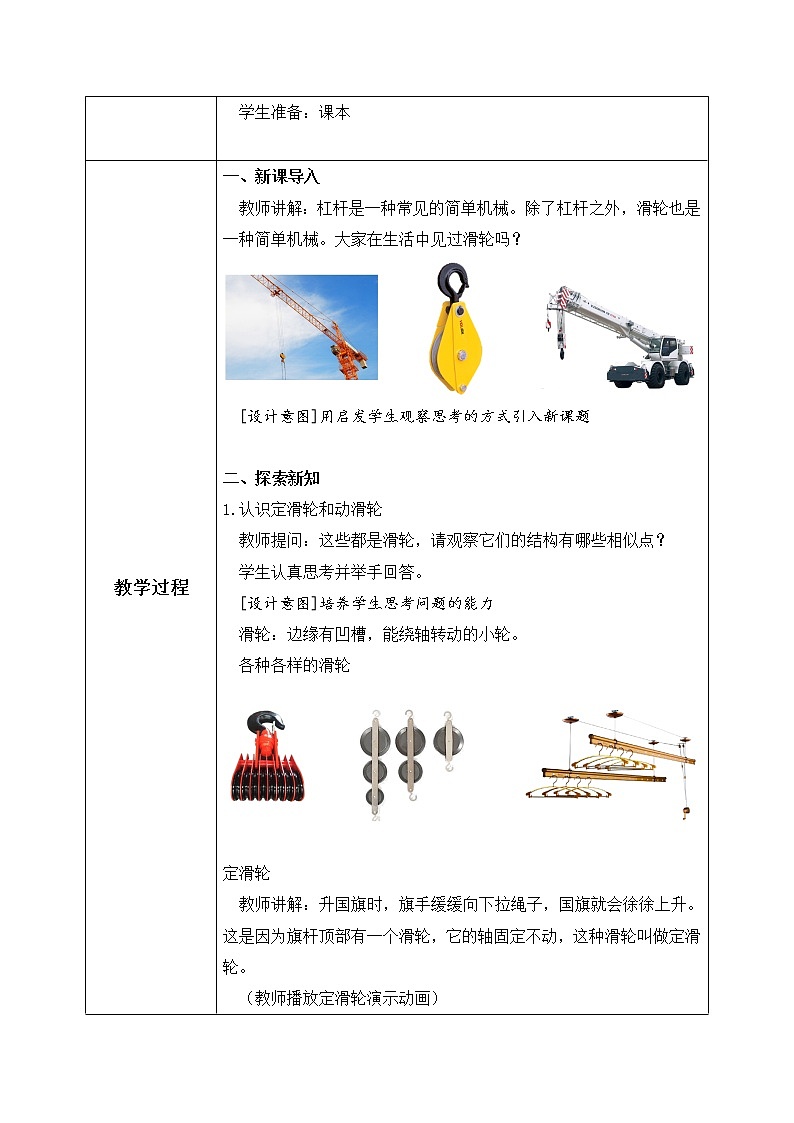

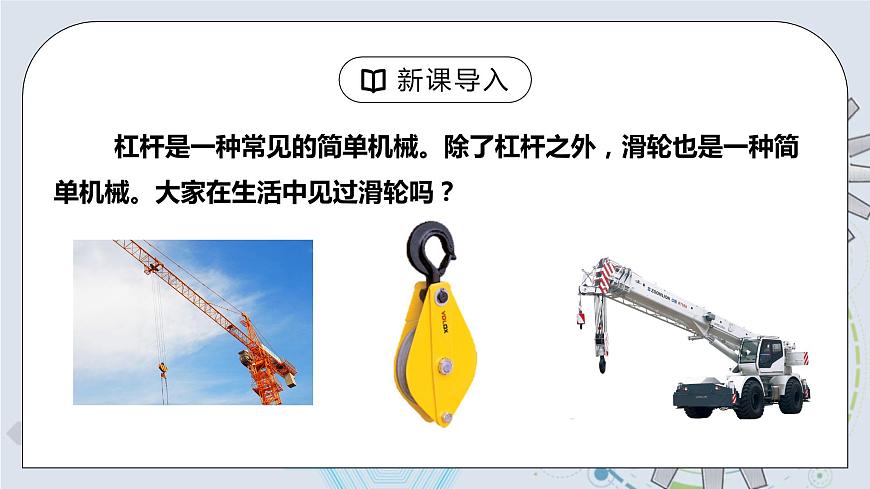

杠桿是一種常見的簡單機械。除了杠桿之外，滑輪也是一種簡單機械。大家在生活中見過滑輪嗎？

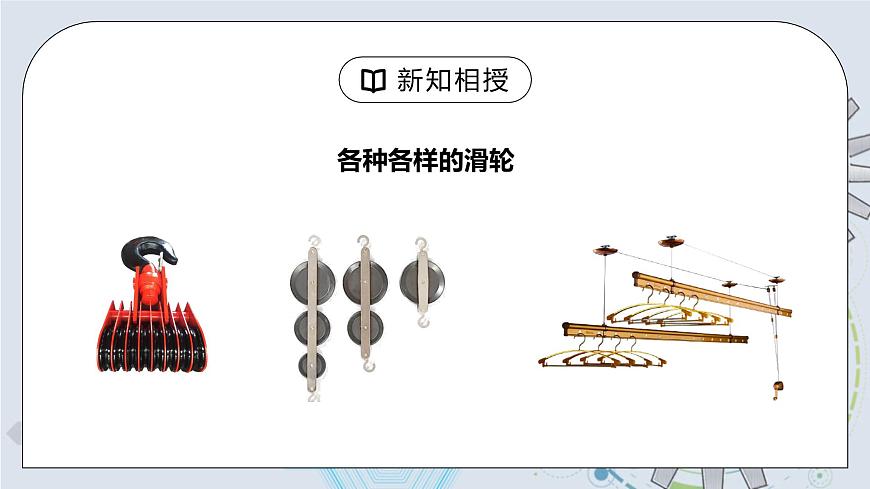

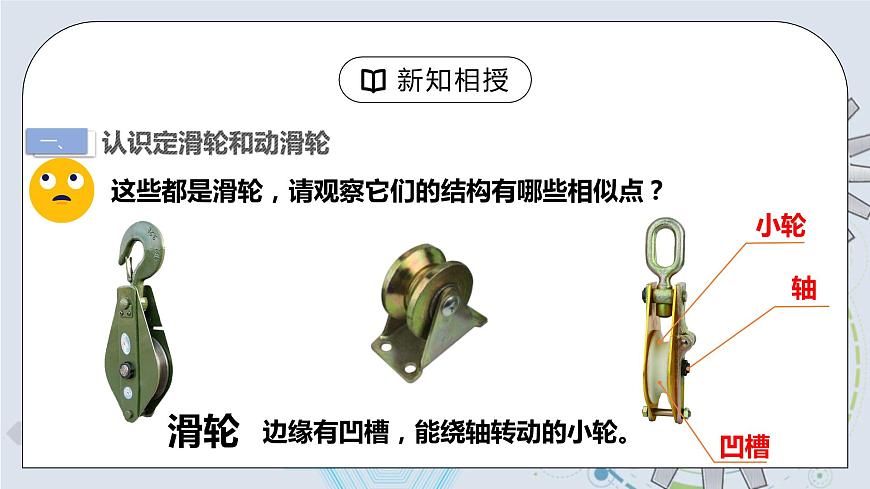

這些都是滑輪，請觀察它們的結構有哪些相似點？??

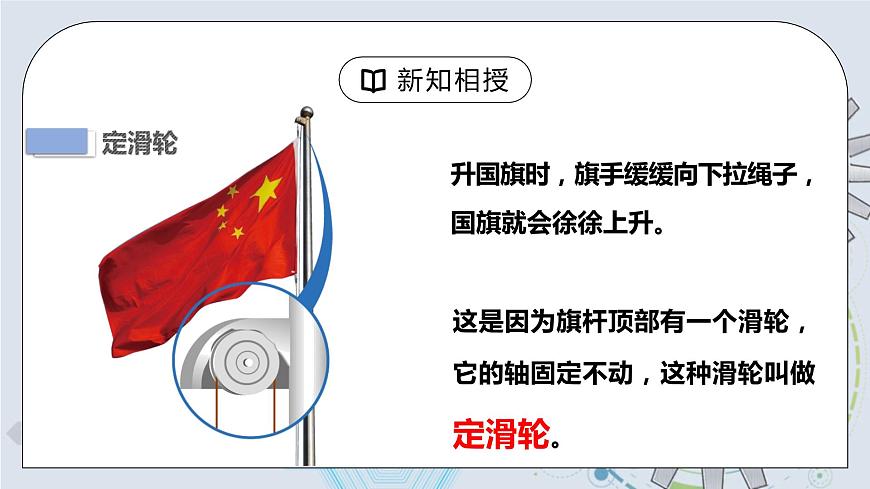

升國旗時，旗手緩緩向下拉繩子，國旗就會徐徐上升。
這是因?yàn)槠鞐U頂部有一個滑輪，它的軸固定不動，這種滑輪叫做定滑輪。

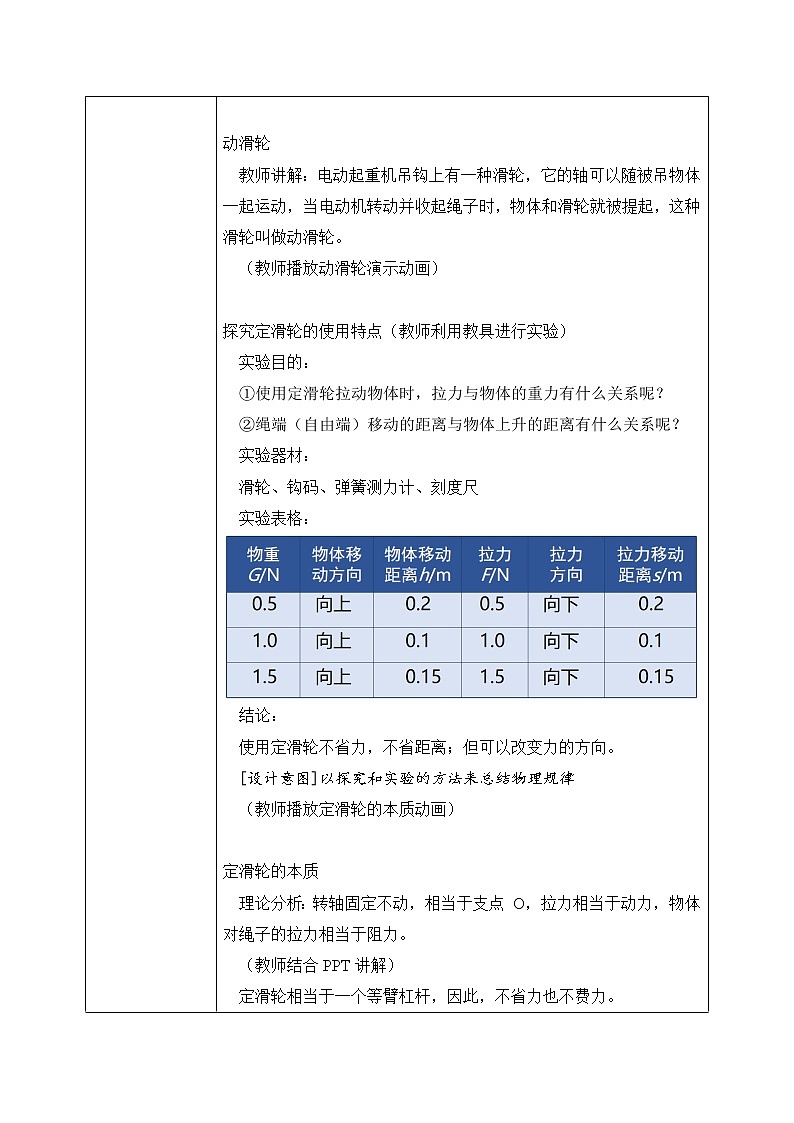

電動起重機吊鉤上有一種滑輪，它的軸可以隨被吊物體一起運動，當電動機轉動并收起繩子時，物體和滑輪就被提起，這種滑輪叫做動滑輪。
1.使用定滑輪拉動物體時，拉力與物體的重力有什么關系呢？?
2.繩端（自由端）移動的距離與物體上升的距離有什么關系呢？
滑輪、鉤碼、彈簧測力計、刻度尺
0.5 向上 0.2 0.5 向下 0.2
1.0 向上 0.1 1.0 向下 0.1
1.5 向上 0.15 1.5 向下 0.15
使用定滑輪不省力，不省距離；但可以改變力的方向。
理論分析：轉軸固定不動，相當于支點 O，拉力相當于動力，物體對繩子的拉力相當于阻力。
定滑輪相當于一個等臂杠桿，因此，不省力也不費力。
1.使用動滑輪拉動物體時，拉力與物體的重力有什么關系呢？?
0.5 向上 0.2 0.3 向上 0.4
1.0 向上 0.1 0.6 向上 0.2
1.5 向上 0.15 0.8 向上 0.3
使用動滑輪可以省力，但費距離；且不改變力的方向。
∵ G · R = 2R · F
動滑輪相當于一個動力臂是阻力臂二倍的省力杠桿。因此能省一半力。
支點是 A 點還是 O 點?
【例1】[中考·臺州] 使用簡單機械可以給人們的生活帶來便利。如圖所示，旗桿的頂端安裝著一個_______滑輪，用來改變拉力的方向。
解題秘方：可根據定滑輪和動滑輪的定義判斷旗桿頂端滑輪的類別，也可以根據定滑輪和動滑輪的特點進行分析。
【例2】[中考·鹽城] 如圖所示，工人用輕質動滑輪勻速提升重物，這樣做(　　)A. 省力，不改變施力的方向B. 不省力，改變施力的方向C. 既省力，也改變施力的方向D. 既不省力，也不改變施力的方向
定滑輪與動滑輪的組合叫滑輪組。
結論：使用滑輪組既可以省力；又可以改變力的方向。
這兩種繞線方法有什么不同？
1.繩子的起點2.拉力的方向3.拉力的大小4.移動的距離
0.5 向上 0.1 2 0.3 向下 0.2
1.5 向上 0.05 2 0.8 向下 0.1
0.5 向上 0.1 3 0.2 向上 0.3
1.5 向上 0.05 3 0.5 向上 0.15
3.拉力作用點移動的距離：
使用滑輪組既可以省力，又可以改變力的方向，但不能既省力又省距離。
利用兩個定滑輪和兩個動滑輪，可以怎樣繞繩子呢？
對于用一根繩子組裝的滑輪組而言，拉力F與動滑輪相連的繩子段數n有什么關系呢？(不計繩重，動滑輪重和摩擦)
拉力F的大小與吊起動滑輪的繩子段數n有關。動滑輪被幾段繩子吊起，所用的力就是物重的幾分之一。即：
繩子自由端移動距離s與物體移動距離h之間有什么關系呢？
物體升高h(yuǎn)，相當于吊起動滑輪的每段繩子抽走了h，這些都只能從繩子自由端抽走，則繩子自由端在相等的時間內共需要抽走3h，即s=3h。
若吊起動滑輪的繩子段數為n，則有：s=nh。
（n為承擔物重的繩子段數）
不計繩重、摩擦和動滑輪重時，有
【例3】[中考·武威] 如圖所示，某工人站在地面上使用由三個滑輪組成的滑輪組提升重物，請用筆畫線代替繩子，畫出最省力的繞繩方法。
輪軸：輕輕轉動門把手，就可以把門鎖打開；司機用不大的力轉動方向盤，在軸上就能產生較大的力使汽車轉彎。
門把手、方向盤等屬于又一類簡單機械 ——輪軸。
由一個軸和一個大輪組成能繞共同的軸線轉動的簡單機械，實質是一個可以連續轉動的杠桿，使用輪軸可以省力。
注意：輪軸使用時，當輪半徑是軸半徑的n倍時，在不計摩擦情況下，作用在輪上的力的大小為作用在軸上的力的大小的n分之一。
斜面：是一個費了距離但能省力的簡單機械。
注意：斜面長是斜面高度的n倍時，在不計摩擦的情況下，所用的推力為物重的n分之一。
【例4】螺絲釘是被做成圓柱形的類似斜面的機械，螺絲釘上的螺紋就像圖甲中形成的紋路，一圈圈螺紋的長相當于斜面的長度。仔細觀察如圖乙、丙所示的兩個螺絲釘，你認為，使用_______更省力。
解題秘方：根據斜面的特點分析解答。
解析：由圖知，乙、丙螺絲釘高度相同，乙螺絲釘螺紋密、螺線長，相當于斜面較長。斜面高度一定時，斜面越長越省力，所以乙螺絲釘使用起來更省力。
軸不隨物體一起運動的滑輪
不省力也不費距離，但可以改變力的方向
軸隨物體一起運動的滑輪
省力但費距離，且不能改變力的方向
定滑輪與動滑輪的組合叫滑輪組
1．【中考·淮安】向下拉繩將重物提升，畫出圖中滑輪組繞繩方法。
2.如圖所示，某工人站在地面上使用由三個滑輪組成的滑輪組提升重物，請用筆畫線代替繩子，畫出最省力的繞繩方法。
3．在圖甲、乙中兩個滑輪組都是由相同的滑輪組合而成，如圖丙，大輪重10 N，小輪重5 N，連桿重1 N。先后用圖甲、乙兩種方式提起同樣重的物體(G＝500 N)，如果忽略摩擦力和繩的重力，則下列說法正確的是(　　)A．F1＝129 N，F(xiàn)2＝133 NB．F1＝129 N，F(xiàn)2＝129 NC．F1＝133 N，F(xiàn)2＝133 ND．F1＝133 N，F(xiàn)2＝129 N
4．【中考·邵陽】如圖所示，重10 N的物體A在水平拉力F的作用下，沿水平方向以0.4 m/s的速度勻速運動了2 s，彈簧測力計的示數為 4 N，物體A所受重力做的功為_(kāi)_______J。
5．如圖所示的裝置中，某人將重力為300 N的貨物勻速提升2 m，所用時間為10 s。求：(1)繩拉重物所做的功；(2)繩拉重物的功率。
解：(1)該滑輪為定滑輪，使用定滑輪不省力，即手對繩子的拉力F＝G＝300 N，繩拉重物所做的功W＝Fs＝300 N×2 m＝600 J。
