物理滬科版第五節 機械效率評優課ppt課件

這是一份物理滬科版第五節 機械效率評優課ppt課件，共26頁。PPT課件主要包含了典例剖析，針對訓練，勻速緩慢，所提物體受到的重力，勻速直線，機械效率，克服杠桿重力做功等內容，歡迎下載使用。

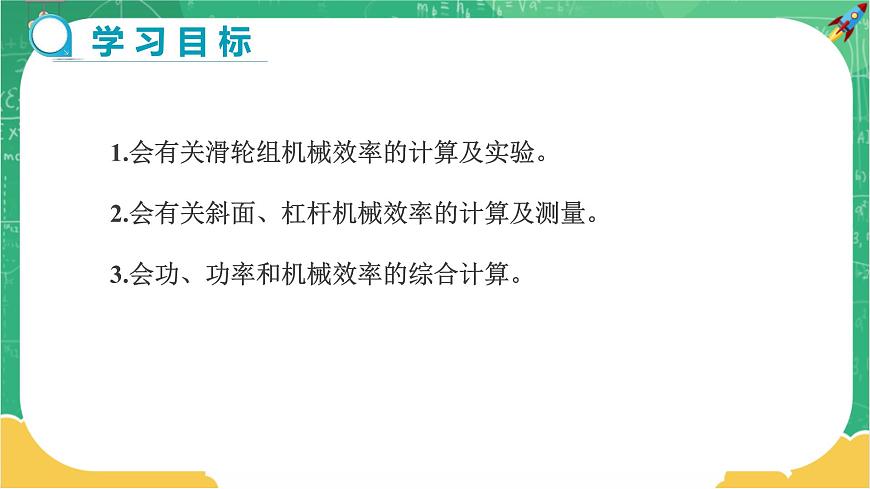

1.會有關滑輪組機械效率的計算及實驗。2.會有關斜面、杠桿機械效率的計算及測量。3.會功、功率和機械效率的綜合計算。
考點一　有關滑輪組機械效率的計算及實驗

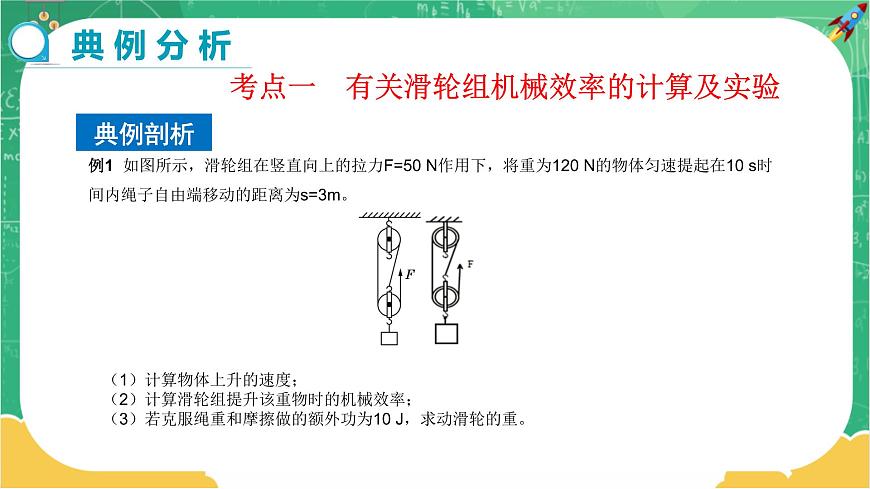

例1 如圖所示，滑輪組在豎直向上的拉力F=50 N作用下，將重為120 N的物體勻速提起在10 s時間內繩子自由端移動的距離為s=3m。
（1）計算物體上升的速度；（2）計算滑輪組提升該重物時的機械效率；（3）若克服繩重和摩擦做的額外功為10 J，求動滑輪的重。
解：（1）由題圖知，承擔物重的繩子股數n=3，拉力端移動的距離s=3h，則物體上升的高度： 物體上升的速度：（2）拉力做的有用功： 拉力做的總功：滑輪組的機械效率：（3）所做的額外功 :若克服繩重和摩擦做的額外功為10J，則克服動滑輪重力做的額外功： 可得動滑輪的重力：

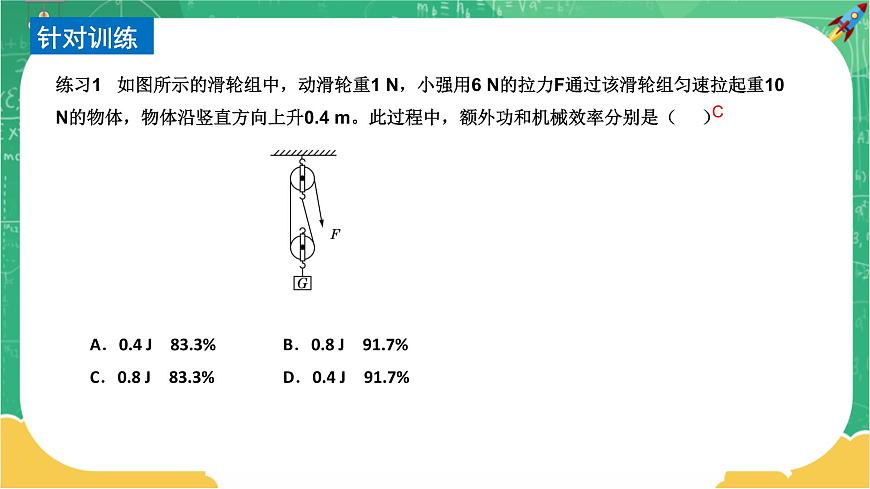

練習1 如圖所示的滑輪組中，動滑輪重1 N，小強用6 N的拉力F通過該滑輪組勻速拉起重10 N的物體，物體沿豎直方向上升0.4 m。此過程中，額外功和機械效率分別是（ ）
A．0.4 J　83.3% B．0.8 J　91.7% C．0.8 J　83.3% D．0.4 J　91.7%

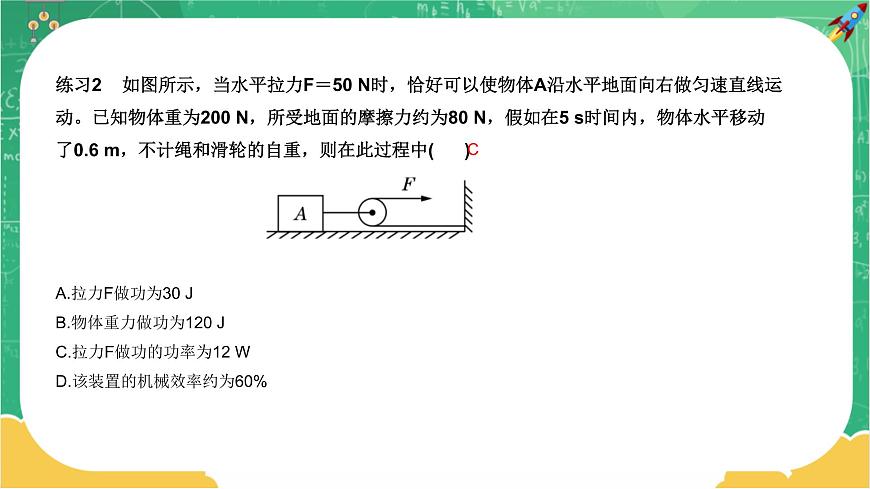

練習2 如圖所示，當水平拉力F＝50 N時，恰好可以使物體A沿水平地面向右做勻速直線運動。已知物體重為200 N，所受地面的摩擦力約為80 N，假如在5 s時間內，物體水平移動了0.6 m，不計繩和滑輪的自重，則在此過程中( )
A.拉力F做功為30 JB.物體重力做功為120 JC.拉力F做功的功率為12 WD.該裝置的機械效率約為60%

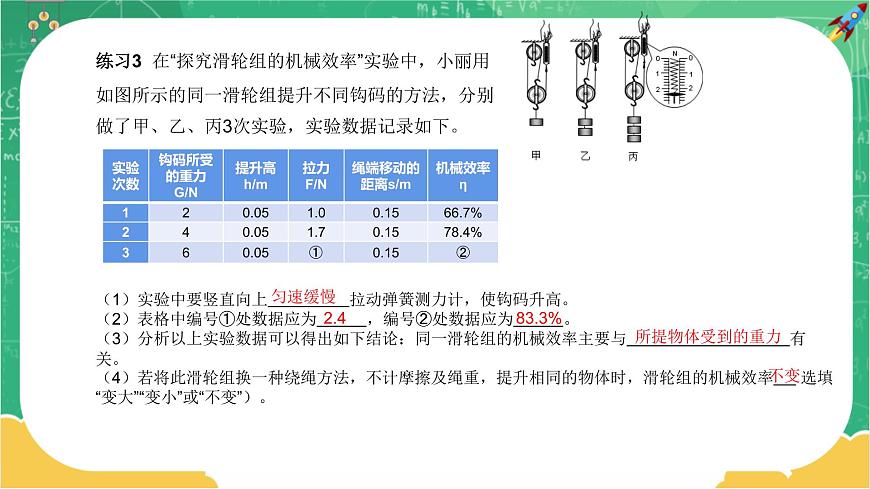

練習3 在“探究滑輪組的機械效率”實驗中，小麗用如圖所示的同一滑輪組提升不同鉤碼的方法，分別做了甲、乙、丙3次實驗，實驗數據記錄如下。
（1）實驗中要豎直向上 拉動彈簧測力計，使鉤碼升高。（2）表格中編號①處數據應為 ，編號②處數據應為 。（3）分析以上實驗數據可以得出如下結論：同一滑輪組的機械效率主要與 有關。（4）若將此滑輪組換一種繞繩方法，不計摩擦及繩重，提升相同的物體時，滑輪組的機械效率 選填“變大”“變小”或“不變”）。
考點二 有關斜面、杠桿機械效率的計算及測量

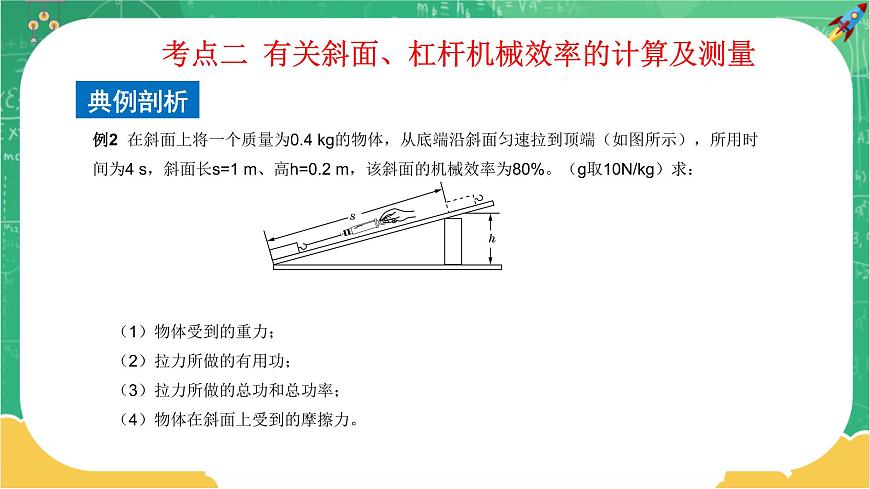

例2 在斜面上將一個質量為0.4 kg的物體，從底端沿斜面勻速拉到頂端（如圖所示），所用時間為4 s，斜面長s=1 m、高h(yuǎn)=0.2 m，該斜面的機械效率為80%。（g取10N/kg）求：
（1）物體受到的重力；（2）拉力所做的有用功；（3）拉力所做的總功和總功率；（4）物體在斜面上受到的摩擦力。
練習4 將一個重為4.5 N的物體沿斜面從底端勻速拉到頂端（如圖所示），斜面長1.2 m，高0.4 m，斜面對物體的摩擦力為0.3 N（物體大小可忽略）。則下列說法正確的是（ ）A．沿斜面向上的拉力0.3 N B．有用功0.36 J，機械效率20%C．有用功1.8 J，機械效率20% D．總功2.16 J，機械效率83.3%
練習5 如圖所示是一種小型千斤頂?shù)氖疽鈭D，當手往下壓動搖臂時，能把重物抬高一段較小的距離，工人在4 s時間內用100 N的力豎直向下壓動搖臂1 m，把1000 N的重物勻速抬高8 cm．則重物上升的速度為 m/s，人做的功為 J，千斤頂?shù)男适? %．
練習6 小明利用斜面搬運物體的過程中，提出了一個問題：“斜面的機械效率與斜面的傾斜程度有沒有關系？”針對這個問題，他通過在斜面上拉動物體進行了探究（如圖所示），測得的實驗數據如表中所示：
（l）沿斜面拉動物體時，應使其做 運動．（2）根據表中的數據可求出第③次實驗中拉力所做的有用功為 J，機械效率是 % 。（3）通過對上述實驗數據的分析可知，斜面的省力情況與斜面傾斜程度的關系是：斜面越緩，越 。（4）通過對上述實驗數據的分析，對斜面機械效率的問題可獲得的初步結論是：在其他條件不變的情況下， 。
斜面越陡，機械效率越高
例3 建筑工人用如圖所示的滑輪組，在4 s內將重為1500 N的物體沿水平方向勻速移動2 m的過程中，所用的拉力大小為375 N，物體受到水平地面的摩擦力為物重的0.4倍．在此過程中下列說法正確的是（ ）
考點三 功、功率和機械效率的綜合計算
A．繩子自由端沿水平方向移動了6 m B．物體受到的拉力為750 NC．拉力F的功率為750 W D．滑輪組的機械效率為80%
【解析】由題圖可知，n=2，則繩子自由端沿水平方向移動的距離s=nsA=2×2 m=4 m，故A選項錯誤；物體沿水平方向勻速移動時處于平衡狀態，物體受到的拉力和摩擦力是一對平衡力，則物體受到的拉力FA=f =0.4G =0.4×1500N=600N，故B選項錯誤；拉力F做的功W總=Fs =375 N×4 m=1500 J，則拉力F的功率 ，故C選項錯誤；有用功W有用=FASA=600N×2m=1200J，則滑輪組的機械效率： ，故D選項正確。
練習7 兩個滑輪按圖所示的方式組合，用5 N的拉力F拉動繩端，使物體在5 s內水平向左勻速滑動1 m，物體與地面間的摩擦力為9 N。下列選項正確的是（　?。?br/>A．A是定滑輪，B是動滑輪B．拉力F做的功為5 JC．拉力F的功率為1.8 WD．滑輪組的機械效率為90%
練習8 小強用如圖所示裝置在10 s內將重為450 N的貨物勻速提升2 m，此過程中拉力F的功率為120 W。求:
（1）提升裝置所做的有用功；（2）拉力F做的功；（3）該滑輪組的機械效率。
解：提升裝置所做的有用功
有關滑輪組機械效率的計算及實驗
有關斜面、杠桿機械效率的計算及測量
功、功率和機械效率的綜合計算
1. 用如圖所示的裝置研究滑輪組機械效率，下列說法不正確的是( )
A.彈簧測力計通常要豎直向上勻速拉動B.測量機械效率的原理是 C.機械效率與動滑輪重力的大小有關D.提高機械效率可以通過減小鉤碼的重力來實現
2. （多選）在斜面上將一個質量為5 kg的物體勻速拉到高處，如圖所示，沿斜面向上的拉力為40 N，斜面長2 m、高1 m。把重物直接提升h所做的功作為有用功（g取10N/kg）。下列說法正確的是（ ）
A.物體只受重力、拉力和摩擦力三個力的作用 B.做的有用功是50 JC.此斜面的機械效率為62.5% D.物體受到的摩擦力大小為10 N
3.如圖所示，在測定杠桿機械效率的實驗中，豎直向上勻速拉動彈簧測力計,使掛在杠桿OB下面的物塊緩慢上升至虛線位置，彈簧測力計上升的高度s為0.2 m。物塊重G為1.5 N，物塊上升的高度h為0.3 m，則杠桿的機械效率為______%，使用該杠桿做額外功的一個原因是_______________ 。
4. 往車上裝重物時，常常用長木板搭個斜面，把重物沿斜面推上去，如圖所示，工人用3 m長的斜面，把120 kg的重物提高1m，假設斜面很光滑，則需要施加的推力為________，若實際用力為500 N，斜面的機械效率為_________，重物受到的摩擦力為_________。（g取10N/kg）
5.小明同學做“測量滑輪組機械效率”的實驗（如圖所示），用同一滑輪組緩慢提升不同數量的鉤碼，記錄數據如下表所示。
（1）觀察圖中測力計的示數，表格中①處的數值是_______；②處的數值是_______。（2）小明通過分析表格中的數據，得到了提高滑輪組機械效率的方法。汽車作為一種“機械”，提高效率對節能減排有重要意義。請你提出以下三種提高效率的方法中，方法_______與本實驗是同理的。方法一：鼓勵人們“拼車”出行，使汽車盡量裝滿人員；方法二：汽車制造商用新材料減輕汽車質量；方法三：經常給汽車做保養，保持良好潤滑。（3）小明發現繩端移動的距離始終與鉤碼提升高度的倍數關系，于是他認為：鉤碼數量一定時，無論將鉤碼提升多高，都不影響該滑輪組的機械效率。小芳則認為：鉤碼提升的高度不同，有用功就不同，機械效率就變化了。你認為_________的看法是正確的。
6. 如圖是工人利用滑輪組提升重為810 N物體的示意圖，某段過程中物體勻速上升的速度為0.1 m/s，工人拉力F的功率為90 W，物體上升10 s拉力F克服滑輪組的摩擦做的功是60 J，不計繩重。求：
（1）工人拉繩子的速度；（2）滑輪組的機械效率；（3）滑輪組中的動滑輪的重力。
