人教版九年級全冊第二十一章 信息的傳遞第1節 現代順風耳──電話精品課件ppt

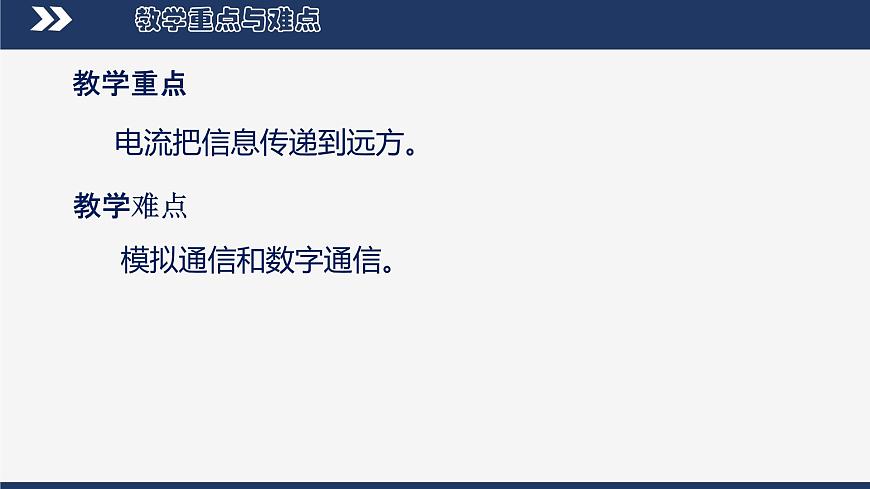

這是一份人教版九年級全冊第二十一章 信息的傳遞第1節 現代順風耳──電話精品課件ppt，共50頁。PPT課件主要包含了教學重點，教學難點，模擬通信和數字通信，電流把信息傳到遠方，電話交換機，課堂總結，課堂練習等內容，歡迎下載使用。
電流把信息傳遞到遠方。

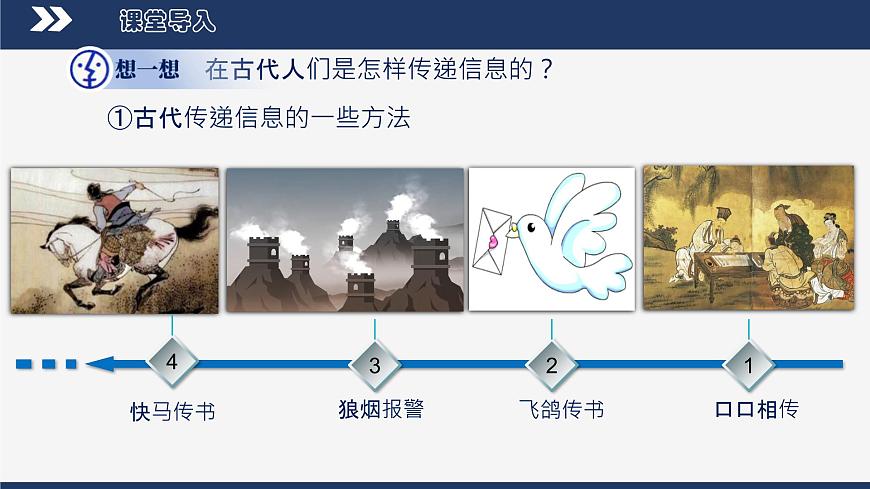

①古代傳遞信息的一些方法
在古代人們是怎樣傳遞信息的？

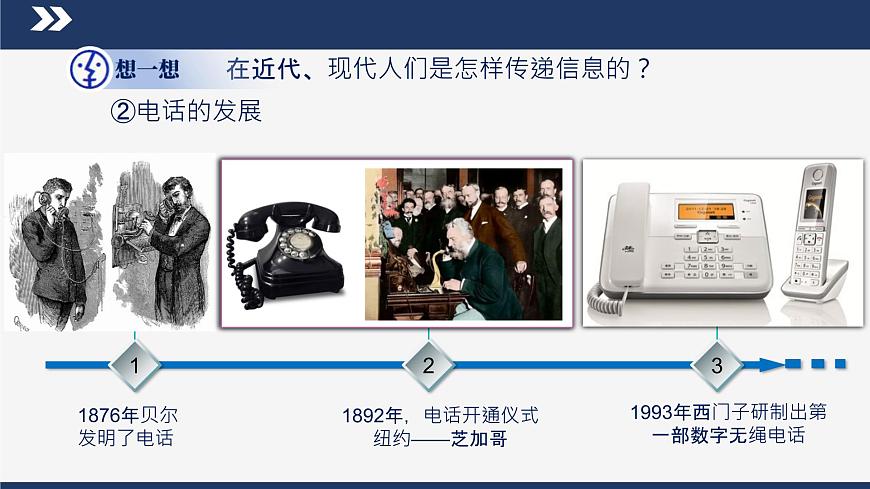

在近代、現代人們是怎樣傳遞信息的？
1876年貝爾發明了電話
1892年，電話開通儀式紐約——芝加哥
1993年西門子研制出第一部數字無繩電話
視頻欣賞《電話的發明》
電話是怎樣把信息傳遞到遠方的呢？ 今天一起學習
電話已經成為我們生活中的一部分。電話是如何工作的？它的使用又有哪些特點呢？
1876年貝爾發明了電話實現了萊斯的夢想
電話是怎樣把振動的聲信息轉化為電信息呢?又是怎樣把電信息還原成振動的聲信息呢？
最簡單的電話由話筒和聽筒組成。
1. 最簡單的電話的組成
把聲信號轉化成變化的電信號；
把變化的電信號轉變成聲信號。
話筒：當對著話筒說話時，由于聲音的振動，膜片時緊時松地壓迫碳粒，它們的電阻隨之發生改變，流過碳粒的電流就會相應改變，于是形成了隨聲音變化的電流信號。
聽筒：聽筒內有一個電磁鐵，電磁鐵吸引一塊薄鐵膜片。由于線圈中電流不斷變化，電磁鐵的膜片的作用也隨之變化，使膜片振動，在空氣中形成聲波。這樣就可以聽到對方的講話了。
電 話 工 作 原 理
1.說話2.聲音振動3.膜片壓迫炭粒4.電阻改變5.電流變化6.形成電流信號
1.電流變化2.電磁鐵對膜片作用變化3.膜片振動，形成聲波4.聽到聲音
1.關于電話機的聽筒和話筒的工作原理,以下說法正確的是（ ）。A.?話筒將聲信號變成光信號；B.?話筒將電信號變成磁信號；C.?聽筒將聲信號變成電信號；D.?聽筒將電信號變成聲信號【解析】AB．話筒將聲信號變成電信號，A、B不符合題意。 C．聽筒將電信號變成聲信號，C不符合題意。D．聽筒把強弱變化的電流信號變成聲音的信號，把輸出的聲音還原出來，D符合題意。故答案為：D。
2.電話機話筒里的炭精片和碳顆粒，相當于一個 (??? ) 。A.?開關 B.?變阻器 C.?電磁繼電器 D.?電磁鐵【解析】當人們對著話筒講話時，使振動膜壓迫碳粒，使盒內碳粒的疏密發生變化，流過碳粒的電流就相應的發生變化，因此話筒里的炭精片和碳顆粒，相當于一個變阻器。B符合題意。 故答案為：B。
電話剛問世的時候，一部話機要與多少部話機通話，就要有多少對電話線與外部相連。這樣太浪費材料了，而且話機太多時很難做到與每部電話都單獨連線。
一個地區有 5 部電話，要使這 5 部話機中的任意兩部都能互相通話，要架設多少對電話線？
思考：你能否想出一個辦法，盡量減少線路的數量，但仍能保證 5 部電話中的任意兩部可以相互通話 。
要架設的電話線對數為：
為了提高線路的利用率，人們發明了電話交換機?，F(xiàn)在，除特殊需要的極少數電話還要通過專線連接外，一般電話之間都是通過電話交換機來轉接的。
以前打電話時，有時會出現“占線”。而實際上對方的話機并不一定正在使用，常常是兩臺交換機之間正在通話的用戶太多，交換機之間的電話線不夠用。這個現象在打長途電話時比較常見。
1. 交換機的作用
2. 交換方式的發展歷程
早期的人工電話交換機是依靠話務員手工操作來接線和斷線的，工作效率低，勞動強度大。
1891年出現了自動電話交換機，它通過電磁繼電器進行接線。
現代的程控電話交換機已利用了電子計算機技術，能按用戶所撥的號碼自動接通話機。
程控電話交換機不僅能按照計算機程序自動接通話機，而且還有許多新的功能，如“縮位撥號”“轉移呼叫” 來電顯示”“遇忙回叫” 三方通話”等。這些功能可以方便、快捷地滿足人們通話的需要。
1.下列關于打電話的說法中正確的是（　?。.打電話時，有時出現“占線”現象說明對方的話機一定在使用；B.甲電話與乙電話在相鄰的兩間辦公室內，甲呼乙時不通過交換機；C.利用電磁繼電器接線的交換機就是程控交換機；D.只有利用了計算機技術的交換機才有“來電顯示”服務業務
【解析】A、電話之間的通話都是通過電話交換機來實現的，若通話用戶比較多時，電話交換機不能將這兩部電話接通會出現“占線”現象，所以A錯；B、甲電話與乙電話在相鄰的兩間辦公室內，甲呼乙時是通過打電話呼叫的，所以通過交換機，則B錯；C、利用電磁繼電器接線的交換機就是自動電話交換機；D、“來電顯示”是有計算機技術的交換機后才能有這一功能的。故選D。
2.程控交換機是利用電腦按照輸入的程序“見機行事”的一臺程控交換機只能同時轉接兩部長途電話打電話“占線”說明對方的話機一定在通話中電話上的“來電顯示”是由用戶手機設定的，不需要程控交換機去完成（ ）。
【解析】A、程控交換機是利用電腦按照輸入的程序工作的，該選項正確；B、一臺程控交換機同時可以轉接多部電話，該選項錯誤；C、打電話“占線”，對方不一定在通話，有可能兩部電話之間的電話線不夠用了，該選項錯誤；D、電話上的“來電顯示”是由程控交換機的程序控制的，不是用戶手機設定的，該選項錯誤。故選A。
電話信號分為模擬信號和數字信號兩種。
在話筒將聲音轉換成信號電流時，音頻電流信號的頻率、振幅變化和聲信號的頻率、振幅變化情況完全一樣, “模仿”著聲信號的“一舉一動”。這種電流傳遞的信號叫做模擬信號，使用模擬信號的通信方式叫做模擬通信。
除了可以用模擬信號傳遞信息外，還可以用另外的方式傳遞信息。例如，用點“·”和畫線“—”的組合代表各種數字，一定的數字組合代表一個漢字；于是，一系列點和畫組成的信號就可以代表一個完整的句子了?！半妶蟆毙盘柧褪沁@樣組成的。
某漢字電報碼部分電碼
字符 我 喜 歡 學 習 物 理對應電碼 2053 0823 2970 1335 5045 3670 3810
像莫爾斯電碼這樣用不同符號的組合來表示的信號叫做數字信號，用數字信號通信的方式叫數字通信。
數字信號通信的方式叫數字通信
實際上，不僅可以用點和畫，還可以用長短不同的聲音、長短不同的亮光來傳遞信息，甚至可以用電壓（或電流）的有無、磁體的南北極、或者“0”、“1”兩個不同的數字，來組成各種數字信號，用來傳遞豐富多彩的聲音、圖像等各種信息。
利用電報傳遞信息，需要事先約定信號所代表的意義，美國畫家繆爾·莫爾斯在1837年發明電報后，又發明了一套電報的約定關系，這套系統被稱為“莫爾斯電碼”，在莫爾斯電碼中，有一個表示緊急援助的信號。例如，海上船只遇到緊急情況需要援助，除了用無線電報發SOS信號，也可以用燈光發出三短三長三短的信號，周圍船只見到后就會立即趕去援助，SOS信號也可以用敲擊物體發出三短三長三短的聲音的方法來表示。1906年在柏林召開的國際會議上正式把SOS規定為國際統一的呼救信號。知道SOS信號的意義后，我們一旦遇到緊急情況就可以用SOS信號向他人求助；如果我們聽到或看到SOS信號，那就應該想到可能有人在緊急求助。我們應當一方面立即向有關部門報告，一方面給予盡可能的幫助。
模擬信號在長距離傳輸和多次加工、放大的過程中，信號電流的波形會改變，從而使信號丟失一些信息，表現為聲音、圖像的失真，嚴重時會使通信中斷。目前，通常的數字信號只包含兩種不同的狀態，形式簡單，所以抗干擾能力特別強。由于電子計算機是以數字形式工作的，數字信號可以很方便地用電子計算機加工處理，發揮計算機的巨大威力。數字信號還可以通過不同的編碼進行加密。
數字信號抗干擾能力強、易于處理、加密、交換和存儲等優點，所以各國都在積極發展數字通信。
現代的電話已經全部采用數字信號進行傳輸和處理了，用數字信號傳輸?shù)碾娨暪?jié)目也已經進入家庭。
拓展：電話信號的發展
固定電話和第一代手機“大哥大”使用的是模擬信號；之后的2G、3G、4G手機使用的是數字信號，但2G手機上網速度較慢，特別是瀏覽圖片和觀看視頻比較更慢。 3G手機比2G手機擁有更快的網絡速率，從而使得更多的互聯網應用可以在手機上實現。4G手機比3G手機更快，并能夠傳輸高質量視頻圖像，它的圖像傳輸質量與高清晰度電視不相上下。
1.關于模擬信號和數字信號的下列描述不正確的是（? ）。A.?模擬信號容易丟失一些信息，造成圖像和聲音的失真；B.?數字信號抗干擾能力強；C.?數字信號一般只包括兩種不同的狀態；D.?現代電話信息的傳輸和處理過程已經全部使用數字信號
【解析】A．模擬信號容易丟失一些信息，造成圖像和聲音的失真，A不符合題意。 B．數字信號比模擬信號抗干擾能力強，B不符合題意。C．數字信號一般只包括兩種不同的狀態，形式簡單，C不符合題意。D．現代電話信息的傳輸和處理過程已經全部使用數字信號，但在交換機和家庭間的線路上，還在使用模擬信號，D不正確，符合題意。故答案為：D。
2.2008年北京奧運會真正實現了“數字北京”、“數字奧運”的口號．關于這兩個口號中“數字”的含義，下列說法正確的是（ ? ）。A.?“數字”表示2008年奧運會在運動場館、志愿者數量上創造了奧運會歷史上新的數字記錄；B.?“數字”表示奧運會在2008年舉行，是中國人的幸運數字；C.?“數字”表示通過建設各種數字通信的設施，為參與奧運會的人提供方便、快捷的數字信息服務；D.?以上說法都正確
【解析】“數字北京”、“數字奧運”是指通過建設各種數字通信的設施，為參與奧運會的人提供方便、快捷的數字信息服務；“數字”不是數字記錄，更與幸運數字無關，C符合題意。 故答案為：C。
類型1:電話機的結構及工作原理
1.（盤錦中考）以下關于電話交換機的說法中，正確的是（ ）。動圈式話筒的結構如圖，它工作時：①線圈運動能產生隨著聲音的變化而變化的電流；②與膜片相連的線圈隨之一起振動；③人唱歌或說話產生的聲音使膜片振動；④變化的電流經過放大后，由揚聲器還原為聲音。關于它的原理，排序正確的是（ ）。A．①②③④ B．②①④③ C．③①④② D．③②①④
【解析】聲波引起膜片振動，線圈和膜片是連在一起的，連在膜片上的線圈就一起振動，線圈在永久磁體的磁場里振動，切割磁感線產生感應電流，這就是電信號。線圈振動的快慢、強弱代表了聲音振動的特征，產生感應電流的大小和方向就隨著這個特征而變化，這個記載聲音信號的感應電流經放大后傳給揚聲器，就發出聲音。根據對動圈式話筒這樣的理解，來排序，答案為③②①④。故選D。
2.關于電話的幾種敘述中正確的是（ ）。A.話筒的作用是把聲音直接傳到對方的聽筒；B.話筒的作用是把電流變?yōu)槁曇簦籆.當聽筒的螺線管里的電流大小變化時，聽筒內振動膜（薄鐵片）振動起來發出聲；D.聽筒和話筒里都有碳粒，其作用是保護振動膜【解析】話筒的作用是把聲音變成電流，聽筒的作用是把電流變成聲音，故A,B錯誤。電流變化，引起振動發出聲音，所以C正確，聽筒與話筒里的碳粒作用是改變電阻，從而改變電流。D錯誤?！敬鸢浮緾。
類型3:模擬通信與數字通信
3.（濟寧中考）數字通信是一種既現代又古老的通信方式，現代電話已全部采用數字信號進行處理。若用“0”和“1”代表“開”和“關”這兩個動作，組成一組數字信號，可以表達一句話。例如：“我相信你能行”的數字信號為“0、01、1、10、00”。請參照此代碼和上述例子，用另一組信號表達你想說的一句話：???? ?，其數字信號為???????????????????。
