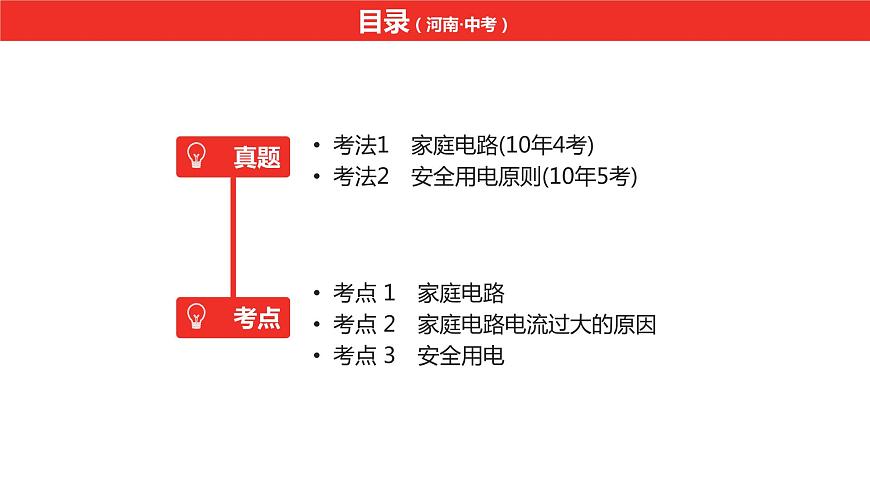

考法1　家庭電路(10年4考)考法2　安全用電原則(10年5考)
考點 1　家庭電路考點 2　家庭電路電流過大的原因考點 3　安全用電

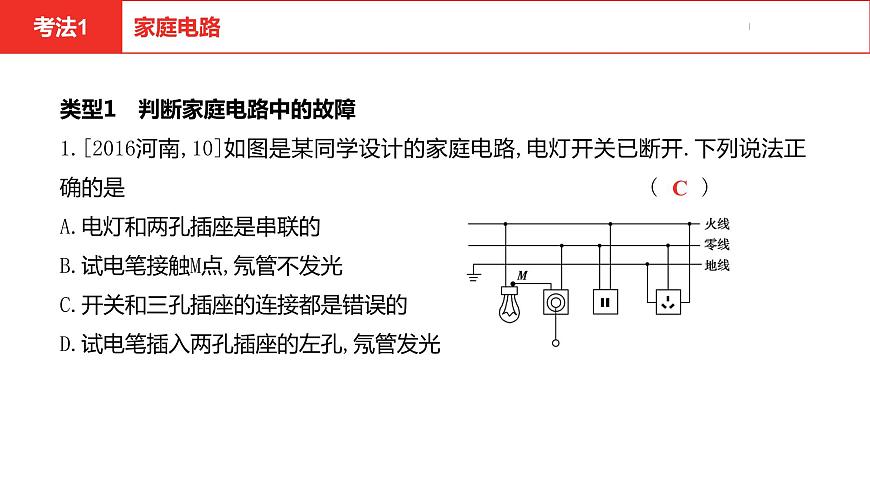

類型1　判斷家庭電路中的故障1.[2016河南,10]如圖是某同學設計的家庭電路,電燈開關已斷開.下列說法正確的是 (　　)A.電燈和兩孔插座是串聯的B.試電筆接觸M點,氖管不發光C.開關和三孔插座的連接都是錯誤的D.試電筆插入兩孔插座的左孔,氖管發光

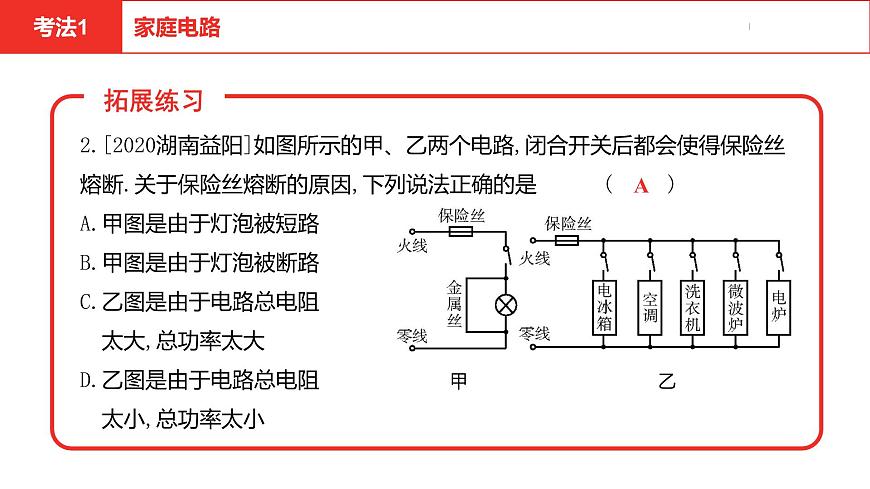

2.[2020湖南益陽]如圖所示的甲、乙兩個電路,閉合開關后都會使得保險絲熔斷.關于保險絲熔斷的原因,下列說法正確的是( )A.甲圖是由于燈泡被短路B.甲圖是由于燈泡被斷路C.乙圖是由于電路總電阻 太大,總功率太大D.乙圖是由于電路總電阻 甲 乙 太小,總功率太小

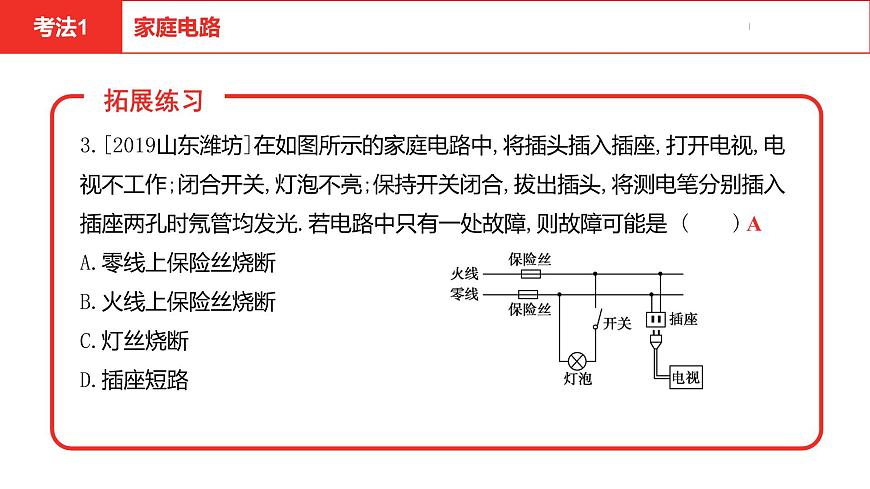

3.[2019山東濰坊]在如圖所示的家庭電路中,將插頭插入插座,打開電視,電視不工作;閉合開關,燈泡不亮;保持開關閉合,拔出插頭,將測電筆分別插入插座兩孔時氖管均發光.若電路中只有一處故障,則故障可能是 ( )A.零線上保險絲燒斷　　　B.火線上保險絲燒斷C.燈絲燒斷D.插座短路

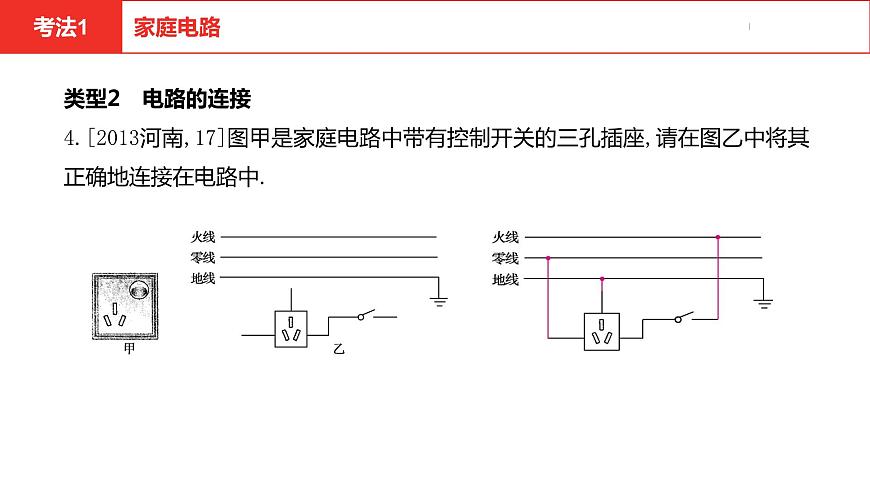

類型2　電路的連接4.[2013河南,17]圖甲是家庭電路中帶有控制開關的三孔插座,請在圖乙中將其正確地連接在電路中.

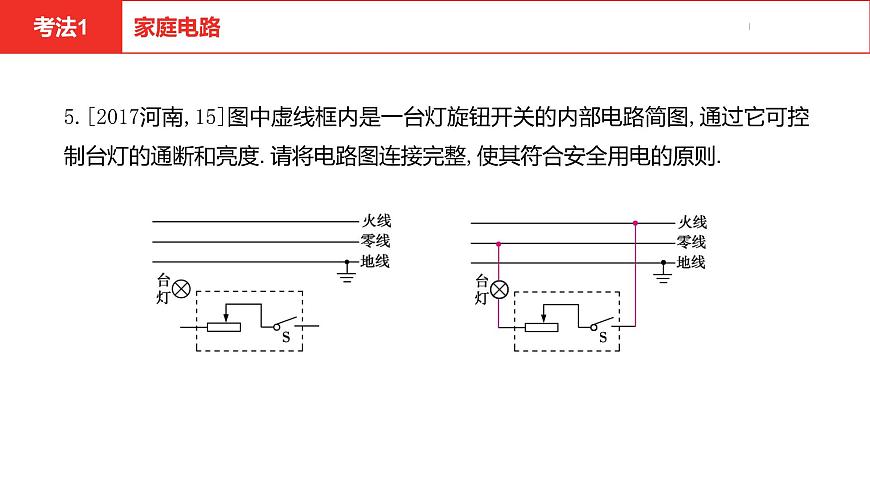

5.[2017河南,15]圖中虛線框內是一臺燈旋鈕開關的內部電路簡圖,通過它可控制臺燈的通斷和亮度.請將電路圖連接完整,使其符合安全用電的原則.
6.[2019河南,16]某額定電壓為220 V的電動扶梯(已接地),只需在白天且有人時開啟,利用紅外線開關S1(有人時閉合、無人時斷開)及可見光開關S2(白天閉合、夜間斷開)即可實現自動控制.請在圖中按要求正確完成電路連接.
7.[2019湖北荊門]小華用兩個單刀雙擲開關S1、S2和若干導線,設計了一個雙控開關電路,在大門處和臥室門口都能控制客廳日光燈的開和關.圖中a、b、c、d、e、f、g、h八個接線柱間的導線連接還未完成,請根據小華的意圖,用筆畫線代替導線,完成連接.
8.[2010河南,2]我國家庭電路中,火線與零線之間的電壓為　　　　V.用測電筆可以辨別哪條是火線,如圖所示的兩種使用方法中,正確的是　　　　圖.? 第8題圖 第9題圖9.[2018河南,20(1)]在實踐活動中,小剛所在的興趣小組對電熱水壺進行了研究.如圖所示,電熱水壺使用的都是三腳插頭,中間較長的腳連接的是電熱水壺的金屬外殼,插入三孔插座后可將其與　　　　相連,防止漏電時對人造成傷害.?
10.[2015河南,10]關于家庭電路和安全用電,下列說法正確的是( )A.開關應接在用電器和零線之間B.用電器著火時,應迅速向用電器潑水C.使用電冰箱時,外殼必須接地D.為了方便,可抓著導線拉出插座上的插頭
11.[2014河南,9]下列做法不符合安全用電原則的是 ( )A.控制燈的開關要接在零線上B.更換電燈前要先斷開電源開關C.洗衣機的金屬外殼要接地線 D.絕緣層破損的導線要及時更換
12.[2012河南,11]關于安全用電,下列說法正確的是 ( )A.有金屬外殼的用電器的三腳插頭,較長的腳與該用電器的外殼相連B.用測電筆檢查電路時,手不能接觸筆尾金屬體C.控制家用電器的開關應與該用電器并聯D.家庭電路中的空氣開關跳閘了,一定是發生了短路
1.組成:1.組成:由兩根進戶線(①　　　　和②　　　　,它們之間的電壓為③　　　　)、④　　　　　、總開關、⑤　　　　　　、插座、用電器、導線等組成.?(1)家庭電路示意圖
(2)各部分作用及連接位置
2.試電筆(1)用途:用來辨別?　　　　　　.?(2)原理:被測導線是火線時,電流流過筆尖、電阻、氖管、彈簧,再經過人體、大地,流到零線,與電源構成閉合電路,氖管就會發光.(3)內部結構:電阻與氖管串聯,如圖所示.
(4)使用方法:用手按住金屬筆卡或抵住?　　　 　　　,筆尖金屬體接觸導線,觀察?　　　　 　　,若氖管發光,證明被測導線是?　　 　;若氖管不發光,證明被測導線是?　 　　.使用試電筆時需要注意:手指不能接觸筆尖金屬體,否則會觸電.正確握法如圖所示.?錯誤握法如圖所示,錯誤之處在于:未接觸筆尾金屬體或者金屬筆卡,手指接觸了筆尖金屬體.
家庭電路電流過大的原因
1.發生短路:電流不經過用電器,電路中的電阻很小,電流非常大,導線上短時間內產生的熱量非常多,可能導致線路失火.2.用電器總功率過大:用電器過多,電路中的電流過大,導線上短時間內產生的熱量非常多,可能導致線路失火.
1.觸電原因:人體直接或間接跟?　　　　連通.?2.觸電類型:雙線觸電、單線觸電、電弧觸電和跨步電壓觸電.如下圖.此外生活中幾種容易引起觸電的情況如圖所示:
3.觸電急救措施:先?　　　　　　,必要時應該對觸電者進行急救,同時盡快通知醫務人員.?4.安全用電原則(1)?　　　　低壓帶電體,?　　　　高壓帶電體.?(2)更換燈泡、搬動電器前應?　　　　電源開關.?(3)不弄濕用電器,不損壞絕緣層.(4)保險裝置、插座、導線、家用電器等達到使用壽命應?　　 　　.?(5)有金屬外殼的用電器,外殼一定要?　　　　.?
