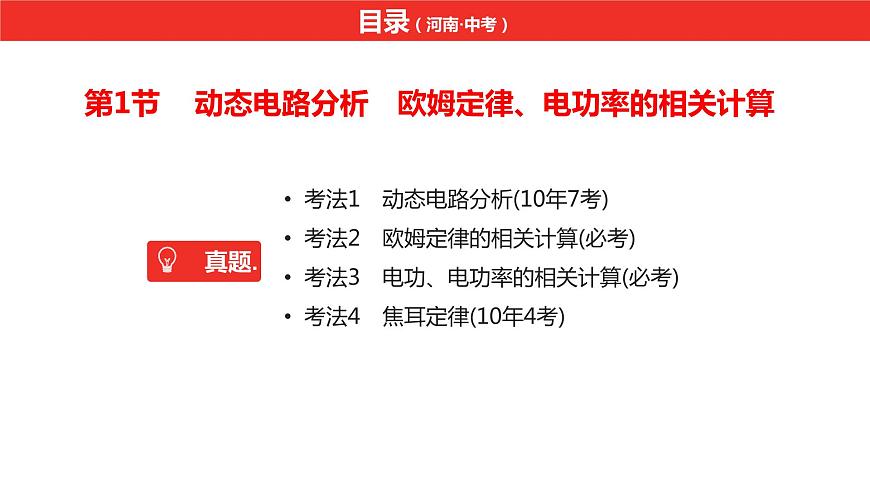

考法1　動態電路分析(10年7考)考法2　歐姆定律的相關計算(必考)考法3　電功、電功率的相關計算(必考)考法4　焦耳定律(10年4考)
第1節 動態電路分析　歐姆定律、電功率的相關計算

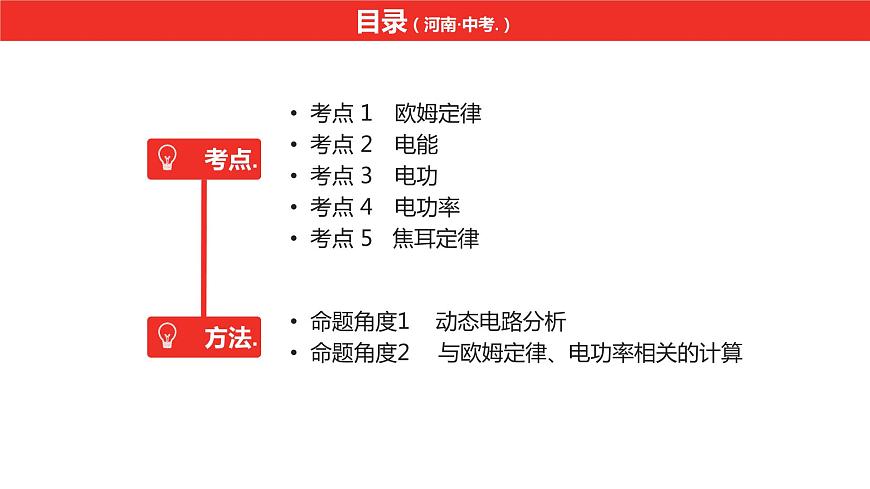

考點 1　歐姆定律考點 2　電能考點 3　電功考點 4　電功率考點 5 焦耳定律
命題角度1 動態電路分析命題角度2　 與歐姆定律、電功率相關的計算

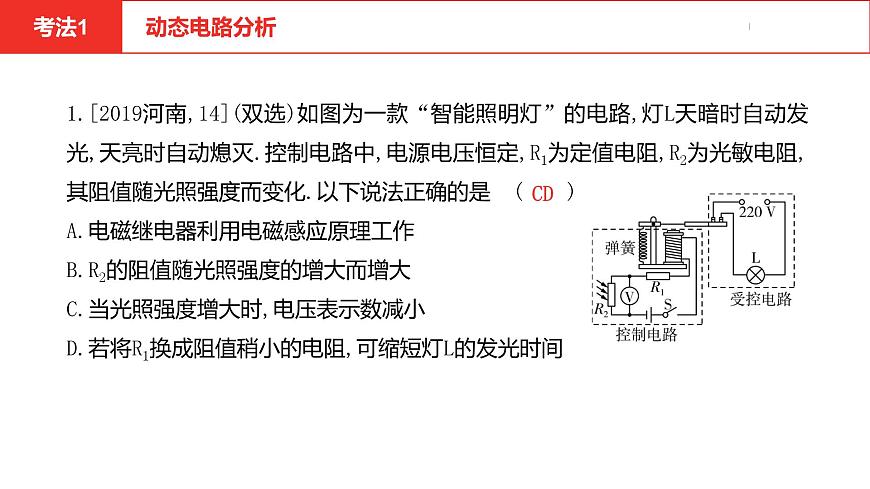

1.[2019河南,14](雙選)如圖為一款“智能照明燈”的電路,燈L天暗時自動發光,天亮?xí)r自動熄滅.控制電路中,電源電壓恒定,R1為定值電阻,R2為光敏電阻,其阻值隨光照強度而變化.以下說法正確的是 ( )A.電磁繼電器利用電磁感應原理工作B.R2的阻值隨光照強度的增大而增大C.當光照強度增大時,電壓表示數減小D.若將R1換成阻值稍小的電阻,可縮短燈L的發光時間

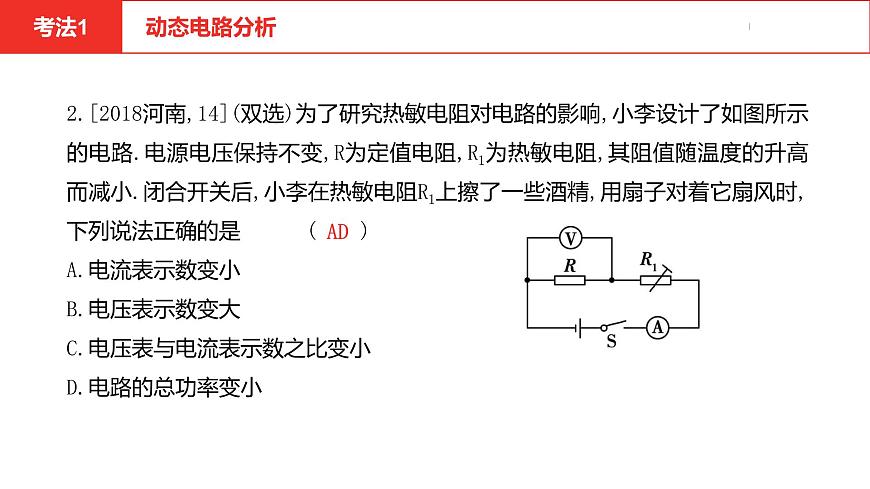

2.[2018河南,14](雙選)為了研究熱敏電阻對電路的影響,小李設計了如圖所示的電路.電源電壓保持不變,R為定值電阻,R1為熱敏電阻,其阻值隨溫度的升高而減小.閉合開關后,小李在熱敏電阻R1上擦了一些酒精,用扇子對著它扇風時,下列說法正確的是 ( )A.電流表示數變小B.電壓表示數變大C.電壓表與電流表示數之比變小D.電路的總功率變小

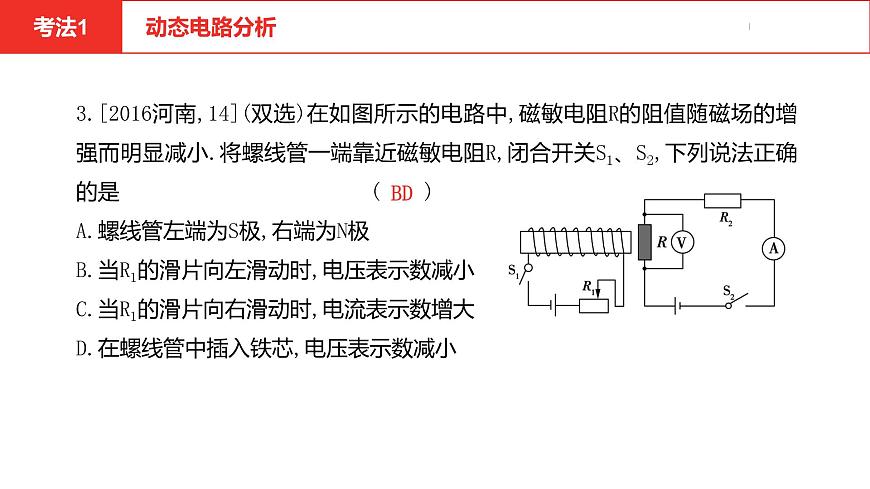

3.[2016河南,14](雙選)在如圖所示的電路中,磁敏電阻R的阻值隨磁場的增強而明顯減小.將螺線管一端靠近磁敏電阻R,閉合開關S1、S2,下列說法正確的是 ( )A.螺線管左端為S極,右端為N極B.當R1的滑片向左滑動時,電壓表示數減小C.當R1的滑片向右滑動時,電流表示數增大D.在螺線管中插入鐵芯,電壓表示數減小

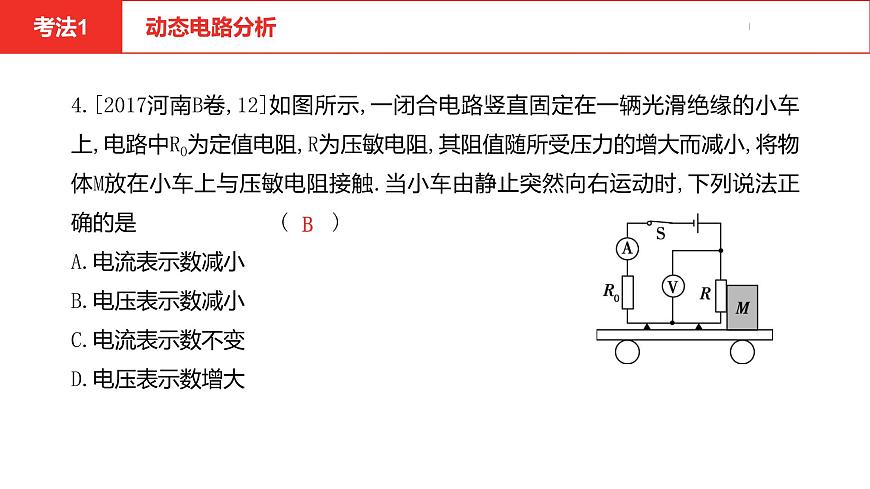

4.[2017河南B卷,12]如圖所示,一閉合電路豎直固定在一輛光滑絕緣的小車上,電路中R0為定值電阻,R為壓敏電阻,其阻值隨所受壓力的增大而減小,將物體M放在小車上與壓敏電阻接觸.當小車由靜止突然向右運動時,下列說法正確的是 ( )A.電流表示數減小B.電壓表示數減小C.電流表示數不變D.電壓表示數增大
歐姆定律的相關計算
類型1　簡單電路類5.[2020河南,5]在如圖所示的電路中,電阻R0為6Ω,電源電壓不變.把“6 V　3 W”的小燈泡接在AB間,CD間接電流表,閉合開關S,小燈泡正常發光,則電源電壓為　　　　V,電流表的示數為　　　　A.如果把這個小燈泡接在CD間,AB間接電壓表,閉合開關S,若燈絲電阻與正常發光時相同,則電壓表的示數為　　　　V.?
6.[2011河南,5]某測電筆中有一個880 kΩ的高阻值電阻,這個電阻與氖管是_______聯的.當用這個測電筆測家庭電路的火線時,氖管發光,若人體及氖管的電阻均忽略不計,則此時通過人體的電流約為　　　mA.?7.[2012河南,6]在如圖所示的電路中,電源電壓為 12 V.閉合開關后,電流表的示數為0.4 A,電壓表的示數為 8 V,則電阻R2的阻值是　　　Ω.將滑動變阻器R1的滑片向右移動,電壓表的示數將變　　　.?
類型2　多開關類電路8.[2018河南,5]在如圖所示的電路中,電阻R1=10Ω,R2=20Ω,電源電壓保持不變.當開關S1、S3斷開,S2閉合時,電流表的示數為0.2A.當開關S1、S3閉合,S2斷開時,電流表的示數為　　　A,R2的電功率為　　 　W.為了保障電路安全,　　　　兩個開關不能同時閉合.?9.[2010河南,6]在如圖所示的電路中,電阻R1=4Ω,R2=2Ω,電源電壓保持不變,當開關S1、S3斷開,S2閉合時,電流表的示數為0.5A;當開關S1、S3閉合,S2斷開時,電流表的示數為　　　A.?
類型3　圖像類10.[2014河南,6]如圖是小燈泡L和電阻R中電流隨電壓變化的圖像.由圖像可知,電阻R的阻值為　　 　Ω.若將它們并聯接在電壓為2 V的電源兩端,電路中的總電流為　　　A.?11.[2011河南,16]如圖是甲、乙兩電阻的電流與電壓關系的圖像,現將甲、乙串聯后接在電壓為4.5 V的電源兩端.下列分析正確的是 (　　)A.甲的阻值是乙的阻值的兩倍B.通過乙的電流是通過甲的電流的兩倍C.乙兩端的電壓是甲兩端電壓的兩倍D.甲的電功率是乙的電功率的兩倍
12.[2018河南B卷,14](雙選)在圖甲所示的電路中,電源電壓不變,R0為定值電阻.滑動變阻器的滑片P從a端移到b端的過程中,電壓表與電流表示數的變化規律如圖乙所示.下列說法正確的是(　　)A.電源電壓為4.0 VB.定值電阻R0的阻值為10 ΩC.滑動變阻器的調節范圍為0~20 ΩD.當滑片P位于b端時,電路的總功率最大
電功、電功率的相關計算
類型1　簡單電路類13.[2016河南,5]在如圖所示的電路中,定值電阻的阻值R0和電源電壓U均為已知.在a、b間接入一個未知電阻Rx,閉合開關,電壓表的示數為Ux,則由已知量和測得量可以推出:Rx=　　 　　,Rx的電功率Px=　　 　.?
14.[2017河南,12]如圖所示,從甲地通過兩條輸電線向乙地用戶供電,若甲地電源電壓恒為U,輸電線的總電阻為r,當乙地用戶用電時,下列說法正確的是 (　　)A.用戶使用的用電器兩端電壓為UB.輸電線上的電功率為C.當用戶使用的用電器增多時,用電器 兩端的電壓升高D.當用戶使用的用電器增多時,輸電線上因發熱而損失的功率增大
類型2　多擋位電路類15.[2017河南,5]如圖為一電熱飲水機的電路簡圖,其額定電壓為220V,具有“加熱”“保溫”兩種功能,對應功率分別為400W和40W.當開關S1、S2均閉合時,飲水機處于　 　 (選填“保溫”或“加熱”)狀態,R1的阻值為　　　Ω.?
16.[2015河南,6]如圖是某款電熱水龍頭的電路原理圖.R1、R2是電熱絲,通過旋轉手柄可使扇形開關S同時接觸兩個相鄰觸點,實現冷水、溫水、熱水擋之間的切換.當開關同時接觸2、3觸點時,水龍頭放出的是　　　　(選填“冷”“溫”或“熱”)水.若R2=2R1,水龍頭在溫水擋正常工作時電功率為2 000 W,則它在熱水擋正常工作1 min消耗的電能為　　 　　J.?
類型3　銘牌類17.[2013河南,5]小明家的電能表月初的數字是 ,月末表盤的示數如圖所示.若按0.5元/(kW·h)的標準收費,他家本月應繳納電費　　　元.若電能表的轉盤在10 min內轉過400r,則接在該電能表上的用電器的總功率為　　　W.?18.[2019河南,5]在家用電器調查活動中,小亮讓電熱水器單獨工作2 min,測得家中如圖所示的電能表的轉盤轉了70 r,電熱水器的實際功率為　　　　W.由于電熱水器的功率遠大于電冰箱,從安全用電的角度考慮,電熱水器的電源線比電冰箱的要_______(選填“粗”或“細”).?
19.[2013河南,15]如圖所示,在四個相同水槽中盛有質量和溫度都相同的純水,現將阻值為R1、R2的電阻絲(R1 Q.?
3.電熱的利用和防止(1)利用:電熱水器、電飯鍋、電熨斗和養雞場的電熱孵化器等.(2)防止:電視機的后蓋有很多孔,就是為了通風散熱,使用時一定要把防塵的布罩拿開;電腦運行時溫度會升高,需要用微型風扇及時散熱.
類型1　滑片移動引起的動態電路分析例1 如圖所示,電源電壓不變,閉合開關S,當滑動變阻器的滑片P向左移動時,請回答下列問題:(1)(判斷電路的連接情況)電路中的電流有　　　　條路徑,R、R1的連接方式是　　　　.?(2)(判斷電表的測量對象)電流表測量通過　 　　的電流,電壓表測量 兩端的電壓.?(3)(判斷滑片移動時相關物理量的變化情況)滑動變阻器R接入電路的阻值變________,電路的總電阻變　　　　,電流表的示數變　　　　,電壓表的示數變　　　　,R1的電功率變　　　　,電路的總功率變　　　　.?
例2 如圖所示的電路,電源電壓不變,滑動變阻器的滑片P位于中間位置,閉合開關,各元件均正常工作(忽略溫度對燈絲電阻的影響),請回答下列問題:(1)(判斷電路連接方式)滑動變阻器R與燈泡L的連接方式是　　　　.?(2)(判斷電表測量的對象)電流表A1測通過　　　　的電流;電流表A測量通過_______的電流;電壓表測量　　 　　兩端的電壓.?
(3)(電路的動態分析)當滑片P向右移動時:①電壓表示數　　　　,電流表A1示數　　　　,電流表A示數　　　　;?②滑動變阻器R的電功率　　 　,燈泡L的電功率　 　　,電路的總功率　 ;?③電壓表示數與電流表A1示數的比值　　　　,電壓表示數與電流表A示數的比值　　　　.?
類型2　敏感電阻阻值變化引起的動態電路分析例3 [2020鄭州適應性測試](雙選)如圖所示是一種測量環境濕度儀器的簡化工作原理圖.電源電壓恒為6V,定值電阻R為15Ω,R0為濕敏電阻,其阻值隨環境濕度的增加而減小,濕敏電阻的阻值范圍為10~20Ω,電壓表量程為0~3V,電流表量程為0~0.6A.閉合開關S,當環境濕度增加時,在保證兩電表安全的前提下,下列說法正確的是 (　　)A.電流表示數變大,R0兩端的電壓變小B.電壓表示數與電流表示數的比值變大C.R0的阻值可以為10ΩD.電路的最大功率為1.2W
例4 [2020洛陽二模](雙選)如圖甲所示為某自動除濕器的電路圖.控制電路中U1=12 V,R為濕敏電阻,它的阻值隨相對濕度φ(空氣的潮濕程度)變化的圖像如圖乙所示,L為磁控開關(線圈電阻不計),當電流大于或等于30mA時,L的兩個磁性簧片相互吸合,工作電路的壓縮機開始帶動系統進行除濕;工作電路兩端電壓U2=220 V,Rg為保護電阻.閉合開關S,下列說法正確的是
A.當空氣的相對濕度變小時,控制電路中的電流變大B.若要求相對濕度控制在45%以下,則調控電阻R0的阻值可以為400ΩC.若除濕過程中工作電路的總功率為1100W,則工作電路的電流為5AD.若控制電路的電源電壓略有降低,為保證除濕器仍按設定值工作,則R0應適當 調小
類型3　開關通斷引起的動態電路分析例5 如圖所示電路,R1、R2為定值電阻,電源電壓不變,先閉合開關S1、S2,然后斷開開關S2,請回答下列問題:(1)閉合開關S1、S2時,電流表測量通過　　　　的電流,電壓表測量　 　　　兩端的電壓.?(2)閉合開關S1、斷開開關S2時,電流表測量通過　　 　　的電流,電壓表測量__________兩端的電壓.?(3)先閉合S1、S2,再斷開S2,電路的總電阻變　　　　,電流表示數變　　　　,電壓表示數變　　　　.?
電路(或R1,或R2)
類型3　開關通斷引起的動態電路分析例6 [2020湖南岳陽]如圖所示的電路中,電源電壓不變,a、b、c為電流表或電壓表.只閉合S1時,a表無示數,b表有示數,c表有示數且示數隨滑片P的移動發生變化.則 (　　)A.a表是電壓表B.先閉合S1、S2,再閉合S3,a表示數無變化C.S1、S2、S3都閉合,移動滑片P,a、b兩表示數無變化D.S1、S2、S3都閉合,b表示數除以a表示數等于電阻R1的阻值
動態電路分析的一般步驟 電路盡管千變?nèi)f化,但有規律可循,可總結為“一個不變,兩個關鍵,一個整體”.(1)一個不變:電路中總電壓不變.(2)兩個關鍵:一是越串聯,總電阻越大,越并聯,總電阻越小;二是對于由兩部分電阻串聯或并聯而成的電路,若其中一部分是定值電阻,而另一部分為可變電阻,則總電阻大小的變化情況與可變電阻大小變化情況一致.(3)一個整體:分析電路時必須考慮整個電路中各物理量的變化情況,然后由整體到部分,由定值到變值.
與歐姆定律、電功率相關的計算
類型1　純電路類例7 [2020洛陽一模]如圖所示,電源電壓恒定.小燈泡L標有“3 V　0.6 W”字樣,R為定值電阻.閉合S,斷開S1,小燈泡正常發光.若再閉合S1,發現電流表示數變化了0.3 A,則R的阻值為　　 Ω,此時小燈泡L和電阻R的功率之比是　 .S和S1都閉合時,此電路1 min內消耗的電能是　　　　J.?
例8 [2020四川自貢]如圖所示,電源電壓不變,燈泡L標有“6 V　3 W”字樣,當開關S1、S2都斷開,滑片P從b端滑到某一位置c時(圖中未標出),滑動變阻器R接入電路的電阻減小了6Ω,電流表示數變化了0.1 A,此時燈泡恰好正常發光;保持滑片P的位置不變,閉合開關S1、S2,電流表示數又變化了1.5 A,設燈絲電阻不變,則下列說法正確的是 (　　)A.燈泡的電阻為2 ΩB.電源電壓為9 VC.滑動變阻器的最大電阻為12 ΩD.當S1、S2都閉合時,調節滑片P,電路總功率的最小值為20 W
類型2　坐標圖像類例9 [2020開封二模]如圖甲所示的電路,閉合開關,在移動滑動變阻器滑片的過程中,滑動變阻器R1的功率與電流的關系如圖乙所示,通過計算可知,R的阻值為_________Ω,電源電壓為　　　　V,滑動變阻器的最大功率為　　　　W.?
例10 [2020江蘇蘇州]在如圖甲所示的電路中,電源電壓保持不變,R1為定值電阻.閉合開關S,將滑動變阻器R2的滑片P從最左端滑到最右端,兩電壓表示數隨電流表示數變化的完整圖線如圖乙所示.則下列說法正確的是 (　　)A.電壓表V1對應的是圖線②B.電壓滿足Uc=Ua+Ua′C.R2的最大阻值小于R1的阻值D.電路的最大總功率為2UbIb
類型3　銘牌信息類例11 [2020江蘇鹽城]月底,小明對自家用電的情況進行調查,觀察到電能表的表盤如圖所示.小明家中的用電器正常使用時的總功率不能超過　　　　W.用電器工作時消耗0.5 kW·h的電能,電能表指示燈閃爍　　　　次.若上月底電能表示數為1877.6 kW·h,則本月消耗的電能為　　　　kW·h.?
例12 [2020黑龍江哈爾濱]如圖所示,L1規格為“3V　3W”,L2規格為“3V　1.5W”,燈絲電阻不變,電源電壓為3V.開關S閉合后,下列說法正確的是(　　)A.L1和L2的電阻之比是2∶1B.L1和L2的電流之比是1∶2C.L1兩端電壓是2 VD.兩燈的總功率是1 W
類型4　多擋位家用電器類例13 [2020云南]如圖所示,甲是某款電熱水龍頭,乙是它的電路原理圖.R1、R2是電熱絲,R1=24Ω,R2=48Ω.通過旋轉手柄使扇形開關S同時接觸兩個相鄰觸點實現冷水、溫水、熱水擋的切換.當開關S接觸2、3觸點時,水龍頭放出的是 水.不考慮溫度對電熱絲阻值的影響,水龍頭在熱水擋位正常工作時電路的功率是　　　　W.?
例14 [2019重慶A]具有防霧、除露、化霜功能的汽車智能后視鏡能保障行車安全,車主可通過旋鈕開關實現功能切換.如圖所示是模擬汽車智能后視鏡加熱的電路原理圖,其中測試電源的電壓為10 V,四段電熱絲的電阻均為10 Ω,防霧、除露、化霜所需的加熱功率依次增大.下列說法正確的是 (　　)A.開關旋至“1”擋,開啟化霜功能B.開啟防霧功能,電路的總電阻為5 ΩC.化霜與防霧電路的總功率之差為15 WD.從防霧到除露,電路的總電流變化了1 A
