第2節 探究電流與電壓、電阻的關系
實驗1 探究電流與電壓的關系實驗2 探究電流與電阻的關系
探究電流與電壓的關系

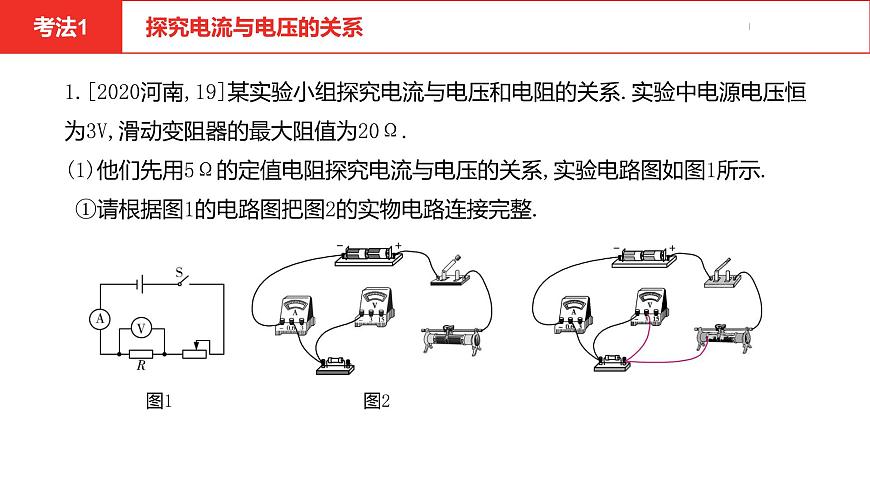

1.[2020河南,19]某實驗小組探究電流與電壓和電阻的關系.實驗中電源電壓恒為3V,滑動變阻器的最大阻值為20Ω.(1)他們先用5Ω的定值電阻探究電流與電壓的關系,實驗電路圖如圖1所示. ①請根據圖1的電路圖把圖2的實物電路連接完整. 圖1 圖2

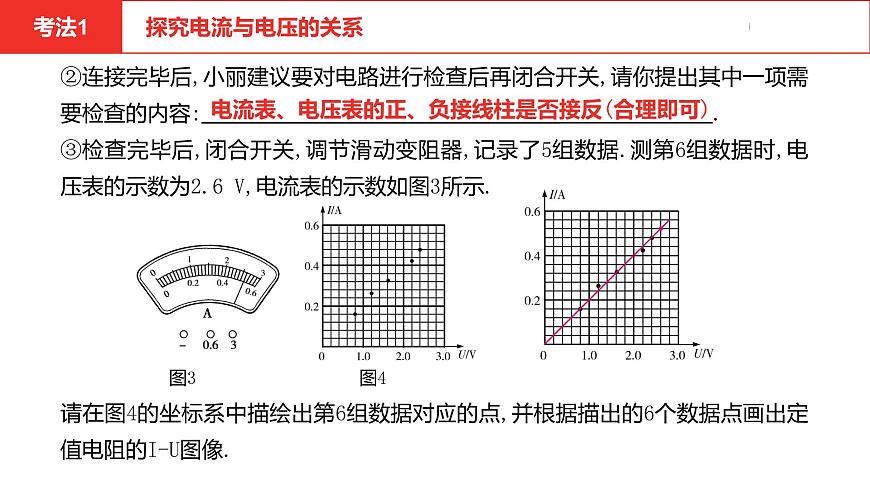

②連接完畢后,小麗建議要對電路進行檢查后再閉合開關,請你提出其中一項需要檢查的內容: .?③檢查完畢后,閉合開關,調節滑動變阻器,記錄了5組數據.測第6組數據時,電壓表的示數為2.6 V,電流表的示數如圖3所示. 圖3 圖4請在圖4的坐標系中描繪出第6組數據對應的點,并根據描出的6個數據點畫出定值電阻的I-U圖像.
電流表、電壓表的正、負接線柱是否接反(合理即可)

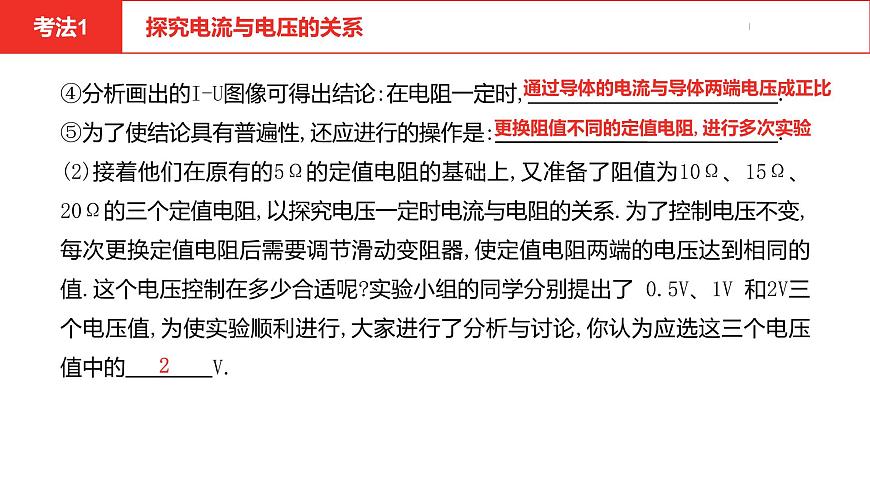

④分析畫出的I-U圖像可得出結論:在電阻一定時, .?⑤為了使結論具有普遍性,還應進行的操作是: .?(2)接著他們在原有的5Ω的定值電阻的基礎上,又準備了阻值為10Ω、15Ω、20Ω的三個定值電阻,以探究電壓一定時電流與電阻的關系.為了控制電壓不變,每次更換定值電阻后需要調節滑動變阻器,使定值電阻兩端的電壓達到相同的值.這個電壓控制在多少合適呢?實驗小組的同學分別提出了 0.5V、1V 和2V三個電壓值,為使實驗順利進行,大家進行了分析與討論,你認為應選這三個電壓值中的 V.?
通過導體的電流與導體兩端電壓成正比
更換阻值不同的定值電阻,進行多次實驗
探究電流與電阻的關系

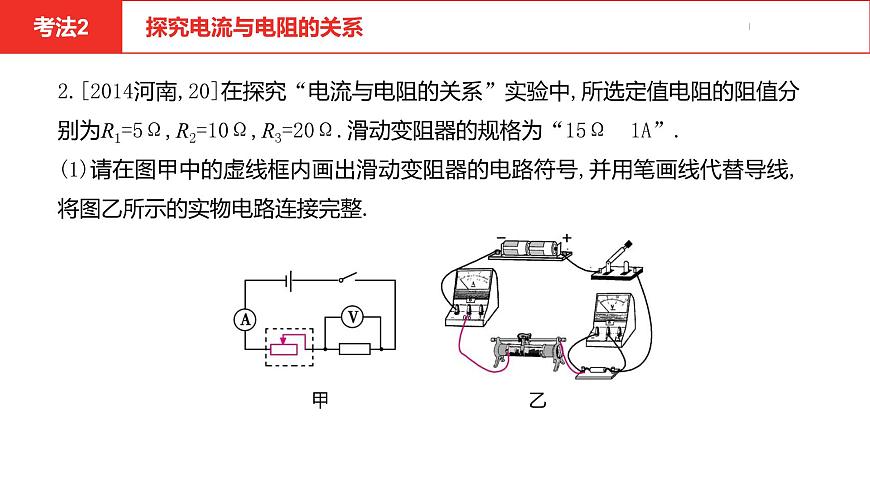

2.[2014河南,20]在探究“電流與電阻的關系”實驗中,所選定值電阻的阻值分別為R1=5Ω,R2=10Ω,R3=20Ω.滑動變阻器的規格為“15Ω 1A”.(1)請在圖甲中的虛線框內畫出滑動變阻器的電路符號,并用筆畫線代替導線,將圖乙所示的實物電路連接完整. 甲 乙

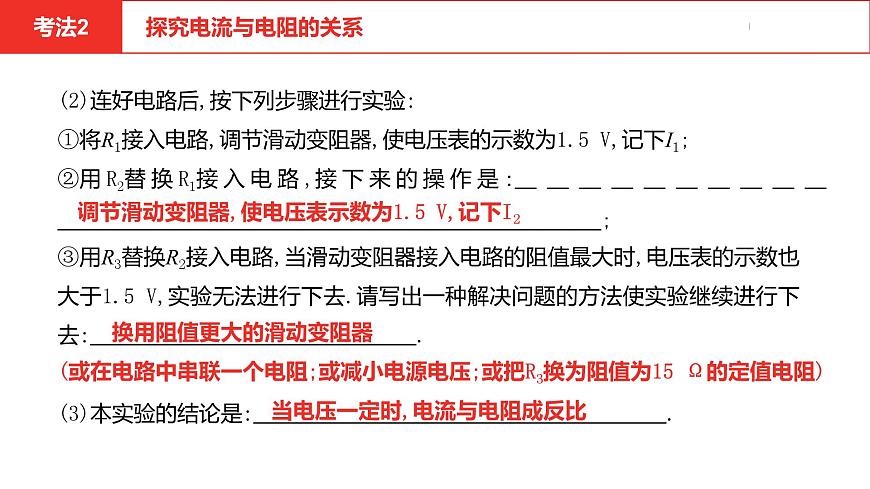

(2)連好電路后,按下列步驟進行實驗:①將R1接入電路,調節滑動變阻器,使電壓表的示數為1.5 V,記下I1;②用R2替換R1接入電路,接下來的操作是: __________________________________________________;?③用R3替換R2接入電路,當滑動變阻器接入電路的阻值最大時,電壓表的示數也大于1.5 V,實驗無法進行下去.請寫出一種解決問題的方法使實驗繼續進行下去: .?(3)本實驗的結論是: .?
調節滑動變阻器,使電壓表示數為1.5 V,記下I2
換用阻值更大的滑動變阻器(或在電路中串聯一個電阻;或減小電源電壓;或把R3換為阻值為15 Ω的定值電阻)
當電壓一定時,電流與電阻成反比
3.[2017河南,19]在“探究電流與電阻的關系”實驗中,小強選用了4Ω、8Ω、10Ω、20Ω四個定值電阻,電源電壓恒為3V.(1)請按圖甲所示的電路圖,將實物圖乙連接完整. 甲 乙(2)閉合開關試觸時,發現電流表無示數,移動滑動變阻器的滑片,電壓表示數始終接近電源電壓,造成這一現象的原因可能是 .?
(3)排除電路故障后,閉合開關,移動滑片,當選用4Ω的電阻時,電流表示數如圖丙所示,記為 A;以后每更換一個阻值更大的電阻后,閉合開關,應將滑動變阻器的滑片向 (選填“A”或“B”)端移動,使電壓表的示數 ,同時記下對應的電流值.?(4)根據實驗數據,小強作出了如圖丁所示的I-R圖像,由于此圖線為曲線,小強認為不便直觀判斷I與R的定量關系,于是對圖像中的坐標進行了巧妙變換,從而直觀判斷出了I與R的關系.你認為小強的改進方法是: .?
考法總結有關該實驗,有如下命題點:1.【實驗器材】電源、開關、導線、電流表、電壓表、滑動變阻器、定值電阻等.2.【實驗電路】如圖所示.
3.【設計與進行實驗】(1)連接電路時,開關應斷開,滑片應移到滑動變阻器的最大阻值處.(2)閉合開關,保持定值電阻阻值不變,調節滑片,使電阻R兩端的電壓成整數倍變化(如1 V、2 V、3 V、……)的目的是便于分析數據.(3)記錄數據:記錄每次調節滑片后加在定值電阻上的電壓值和通過定值電阻的電流值,并填入下表.
(4)分析數據:分析電流與電壓存在怎樣的定量關系.方法1:求出U與I的比值,觀察是否為定值.方法2:采用圖像法,作出定值電阻的I-U圖像進行分析.4.【交流與反思】(1)如圖所示,圖中陰影部分的面積表示的是當電阻兩端電壓為U0時電阻的電功率,圖線的斜率表示定值電阻阻值的倒數.(2)實驗中不能用小燈泡代替定值電阻的原因是:小燈泡的阻值不是定值,會隨溫度變化.(3)閉合開關,若電流表、電壓表均無示數,則可能是滑動變阻器斷路.
(4)若滑動變阻器的最大阻值為R',定值電阻的阻值為R,電源電壓為U,則電路中的最小電流為,據此可在數據分析中排除拼湊的數據.(5)針對不同的實驗,除保護電路外,滑動變阻器的其他作用具體表述也不同:①在“探究電流與電壓的關系”實驗中,滑動變阻器的作用是:改變電阻兩端的電壓,多測幾組數據,尋找普遍規律.②在“探究電流與電阻的關系”實驗中,滑動變阻器的作用是:控制電阻兩端的電壓不變,多測幾組數據,尋找普遍規律.③在“測小燈泡的電阻”實驗中,滑動變阻器的作用是:改變小燈泡兩端的電壓,多測幾組數據,尋找普遍規律.(燈絲的電阻隨溫度變化的規律)
④在“測定值電阻的阻值”實驗中,滑動變阻器的作用是:改變電阻兩端的電壓,多測幾次,求平均值減小誤差.⑤在“測小燈泡的電功率”實驗中,滑動變阻器的作用是:改變小燈泡兩端的電壓,多測幾組數據,尋找普遍規律.(小燈泡的電功率隨電壓變化的規律)⑥在“測小燈泡的額定電功率”實驗中,滑動變阻器的作用是:改變小燈泡兩端的電壓,使小燈泡正常發光.⑦在“測小燈泡正常發光時的電阻”實驗中,滑動變阻器的作用是:改變小燈泡兩端的電壓,使小燈泡正常發光.5.【實驗結論】在電阻一定的情況下,通過導體的電流與導體兩端的電壓成正比.
一題通關例 小薇和小亮兩位同學在“探究電流與電壓的關系”實驗中,使用兩節新干電池作電源,滑動變阻器R′的規格是“20 Ω 2 A”. 【基礎設問】 甲 乙(1)如圖甲所示是小薇畫的電路圖,根據電路圖連接的實物圖如圖乙所示,請你在虛線框內把電路圖補畫完整(要求所補畫的元件與實物電路對應).
(2)開關閉合前,小薇發現電流表的指針在零刻度線左側,原因是 (選填“A”或“B”).?A.電流表沒調零 B.電流表正負接線柱接反了(3)小薇確認電路無誤后,應將滑動變阻器滑片移到最 端,再閉合開關.此實驗中滑動變阻器的作用是保護電路和 .? (4)小薇閉合開關進行實驗,當電流表示數為0.5 A時,電壓表示數如圖丙所示,為 V.? 丙
改變定值電阻R兩端電壓
(5)小薇記錄的數據如下表所示,由實驗數據可計算出本實驗中使用的定值電阻的阻值為 Ω;老師指出其中一組數據有拼湊的嫌疑,你認為是第 組(填寫實驗序號),理由是 .? (6)排除有拼湊嫌疑的數據后,請根據小薇的實驗數據,在圖丁中描出各組數據對應的點并連線,作出定值電阻的I-U圖像.
(7)分析數據可以得到的結論是:在 不變時,通過導體的電流與導體兩端的電壓成 比.【拓展設問】(8)小亮做完實驗,利用和小薇一樣的方法作出了 I-U圖像,發現兩條圖線的傾斜程度不一樣,原因是: .?(9)下列實驗與本實驗進行多次測量的目的不相同的是 .?A.探究影響滑動摩擦力大小的因素B.探究杠桿的平衡條件C.用刻度尺測物體的長度
小薇和小亮選用的定值電阻的阻值不同
創新預測1.為了研究通過導體的電流與導體兩端的電壓的關系,小晨設計了如圖甲所示的電路.電源電壓恒為6V,R1是定值電阻,R2是滑動變阻器(如圖乙).(1)閉合開關后,移動滑片P,發現兩電表示數始終如圖丙所示,原因是將滑動變阻器的 (填字母)兩個接線柱接入了電路.?
(2)改正錯誤后,小晨繼續實驗,將有關實驗數據標記在圖丁上,分析圖丁可知,他所選擇的滑動變阻器的規格是 (選填字母).? A.10Ω 2A B.25Ω 2A C.50Ω 0.5A(3)分析圖丁可以得出的實驗結論為____________________________________ .?(4)圖丁中,陰影部分的面積大小表示 .?
當電阻一定時,通過導體的電流與導體兩端電壓成正比
當R1兩端電壓為1V時,R1的電功率
2.[2020重慶B]小倩同學在探究“電流與電壓關系”的實驗中,選用的器材有:學生電源(電壓恒為4.5 V)、電流表、電壓表、定值電阻R、開關S、導線若干和標有“50 Ω 0.5 A”字樣的滑動變阻器R′.(1)用筆畫線代替導線,將圖甲中的電路連接完整.(要求:滑片P向D端移動時,電路中的電流變大,且導線不能交叉)
(2)連接電路時,開關必須 (選填“斷開”或“閉合”).在電路連接完整后,閉合開關S前應將滑動變阻器的滑片P移到 (選填“A”或“B”)端.?(3)閉合開關S后,移動滑片P時發現電壓表無示數,電流表有示數且不斷變化,則電路故障可能是定值電阻R發生了 (選填“斷路”或“短路”).?(4)排除故障后閉合開關S,移動滑片P,當電流表的示數為0.28 A時,電壓表指針位置如圖乙所示,則定值電阻R的阻值為 Ω.多次改變滑動變阻器滑片P的位置,記錄的實驗數據如下表.?
根據實驗數據分析,可初步得出結論:在電阻一定的情況下,通過導體的電流與這段導體兩端的電壓成 比.?(5)在實驗過程中,滑動變阻器R'接入電路的阻值不得小于 Ω.?
探究電流與電阻的關系
考法總結有關該實驗,有如下命題點:1.【實驗器材】電源(電壓為U)、滑動變阻器、阻值不同的定值電阻、電流表、電壓表、導線、開關等.2.【實驗電路】如圖所示.
3.【設計與進行實驗】(1)滑動變阻器的作用:①保護電路;②使定值電阻兩端電壓保持不變.(2)實驗步驟:①連接電路時,開關應斷開,滑片應移到滑動變阻器的最大阻值處;②閉合開關,調節滑動變阻器的滑片使R兩端的電壓為適當值,記為UR,記錄此時定值電阻的阻值和電流表示數;③然后換用不同阻值的定值電阻(成整數倍變化),調節滑動變阻器滑片,使電壓表示數仍為UR,分別記下每次定值電阻的阻值與電流表示數,記錄在下表中;
④分析數據:分析電流與電阻存在怎樣的定量關系.方法1:圖像法.作出定值電阻的I-R圖像或I-圖像進行分析(如圖).方法2:求出I與R的乘積,觀察是否為定值.
4.【交流與反思】(1)進行實驗時,換接阻值較大的定值電阻接入電路后,應調節滑片使滑動變阻器連入電路的阻值增大,使電壓表示數仍為UR.(2)實驗中,若將電壓表并聯在了滑動變阻器兩端,仍能得到正確的實驗結論.(3)實驗改進:不斷更換電阻比較麻煩,可將定值電阻換為阻值可調的電阻箱.(4)滑動變阻器的選取:滑動變阻器的最大阻值應大于或等于 Rmax.(Rmax是接入電路的定值電阻的最大阻值)(5)定值電阻最大阻值的確定:Rmax= R滑max.(R滑max是滑動變阻器的最大阻值)5.【實驗結論】在電壓一定的情況下,通過導體的電流與導體的電阻成反比.
一題通關例 小華為了探究“電流與電阻的關系”,設計了如圖甲所示的實驗電路.實驗室中可選用的器材有:兩節新干電池,電流表、電壓表各一只,開關一個,阻值分別為10 Ω、20 Ω、30 Ω、50 Ω的定值電阻各一個,滑動變阻器一個,導線若干. 甲 乙【基礎設問】(1)請你用筆畫線代替導線,將圖乙中的實物電路連接完整.
(2)在連接實驗電路時,開關應處于 狀態.閉合開關前,應將滑動變阻器滑片滑到最 (選填“左”或“右”)端.此實驗中滑動變阻器的作用是保護電路和 .?(3)小華先把10 Ω的電阻接入電路,連接好電路,閉合開關后,移動滑動變阻器的滑片時,發現電流表有示數,電壓表示數為零,則發生這種現象的原因可能是_____________________.?(4)故障排除后,小華移動滑動變阻器滑片,使電壓表示數為2 V,讀出電流表示數 后,斷開開關,她直接拆下10Ω的電阻,改換成阻值為20Ω的電阻繼續做實驗,閉
保持定值電阻兩端電壓不變
合開關,電壓表示數如圖丙所示,其示數是 V,要完成這次實驗,接下來她應將滑動變阻器滑片向 (選填“左”或“右”)端移動,并觀察 (選填“電流表”或“電壓表”),使其示數為 .?(5)當小華改用50 Ω的電阻繼續實驗時,發現無論怎樣移動滑動變阻器滑片,都無法使電壓表示數達到實驗要求的值,你認為原因可能是 .?A.滑動變阻器的最大阻值太大B.電壓表量程選小了C.滑動變阻器的最大阻值太小
(6)小華解決了上述問題后,完成了實驗,利用收集到的多組數據,作出了如圖丁所示的電流I隨電阻R變化的關系圖像,分析圖像得出電流與電阻的關系是 _______________________________.小華選用的滑動變阻器的最大阻值至少為 .?【拓展設問】(7)小明建議小華再在保持電壓表示數為2.5 V不變的條件下重復進行上述實驗,其目的是 .?(8)小華在進行實驗時,若將電壓表并聯在了滑動變阻器兩端, (選填“能”或“不能”)得到電流與電阻的關系,理由是 .?
電壓一定時,導體中的電流與電阻成反比
多次實驗,使得出的結論更具有普遍性
更換定值電阻后,調節滑片使電壓表示數保持1 V不變即可
(9)小亮也用圖甲所示的電路圖探究電流與電阻的關系,電源為兩節新干電池,小亮選用的滑動變阻器的規格為“15Ω 1A”,實驗中保持定值電阻兩端電壓為2V.①則小亮可以選用的定值電阻的最大阻值為 .?②小亮在進行實驗時,發現自己選用的10 Ω的定值電阻損壞了,小亮臨時從別處借來“3 V 0.9 W”的燈泡替代該電阻, (選填“能”或“不能”)完成實驗,請說明理由:________________________________________________________________________________________________________________.③小亮認為小華作出的I-R圖線為曲線,看起來不直觀,于是將圖像進行了變換,從而直觀判斷出了I與R的關系,小亮的改進方法為 .?(10)實驗中需要不斷更換定值電阻,操作復雜,請你提出一條改進建議:________________________.?
燈泡兩端電壓為3 V時,燈泡電阻為10 Ω,燈泡電阻隨溫度升高而增大,當燈泡兩端電壓為2 V時,燈泡電阻小于10 Ω
創新預測[2020安陽模擬]大宇同學想用如圖甲所示的電路研究“電流和電阻的關系”,需要你和大宇同學合作完成實驗.(1)請你用筆畫線代替導線將圖甲中的電路連接完整(導線不能交叉).
(2)完成電路連接后,大宇同學在開關閉合前,先將變阻器的滑片P置于 (選填“A”或“B”)端,但閉合開關后發現電流表有示數,電壓表無示數,隨后將滑片P向滑動變阻器的中間位置移動的過程中,發現了電流表示數變大,但電壓表仍無示數,則發生此現象的原因你認為可能是 (寫出一種即可).?(3)大宇同學接入5 Ω的電阻,移動變阻器的滑片,使電壓表示數達到某值時,電流表示數如圖乙所示,記錄此時的電流值;接下來將定值電阻更換成阻值為10 Ω的電阻后,大宇同學閉合開關并直接記錄電流表示數,此時你應提醒大宇同學,先將滑動變阻器的滑片向 (選填“A”或“B”)端移動,使電壓表的示數為 V后再記錄電流表的示數.?
電壓表斷路(或電阻R短路)
