物理九年級全冊第十五章 電流和電路第3節 串聯和并聯當堂檢測題

這是一份物理九年級全冊第十五章 電流和電路第3節 串聯和并聯當堂檢測題，共7頁。試卷主要包含了單選題，填空題，作圖題等內容，歡迎下載使用。

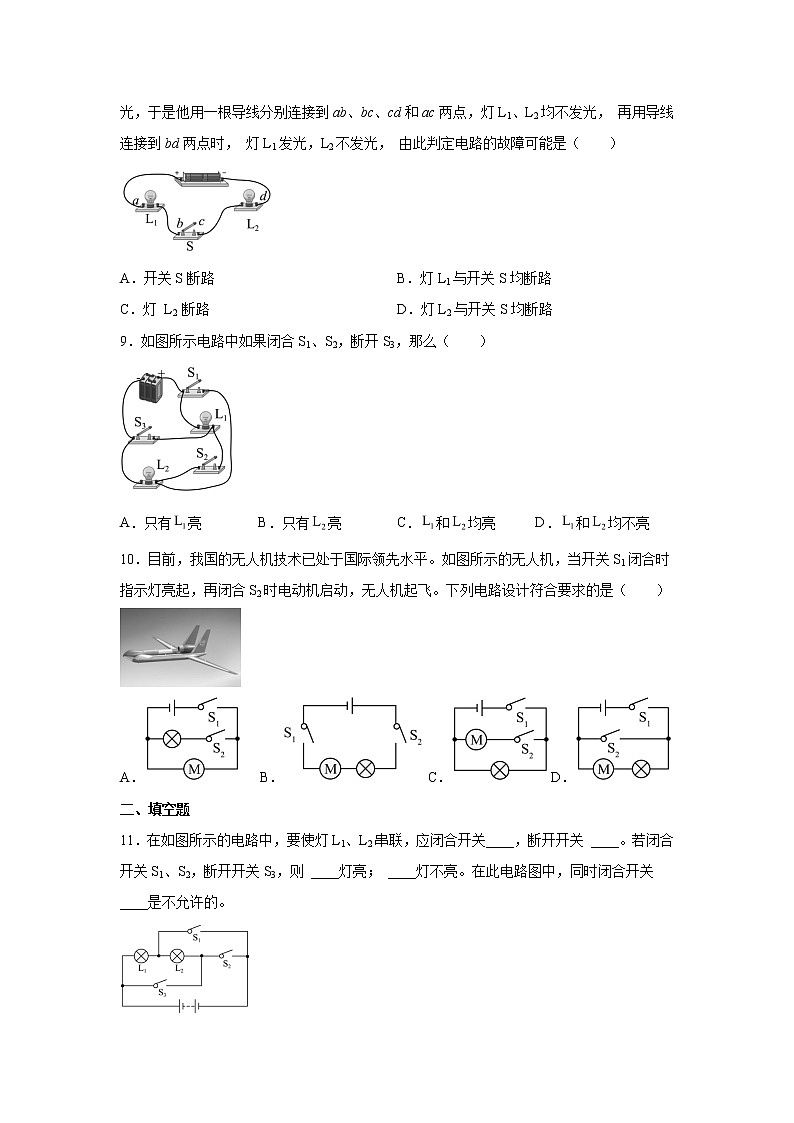

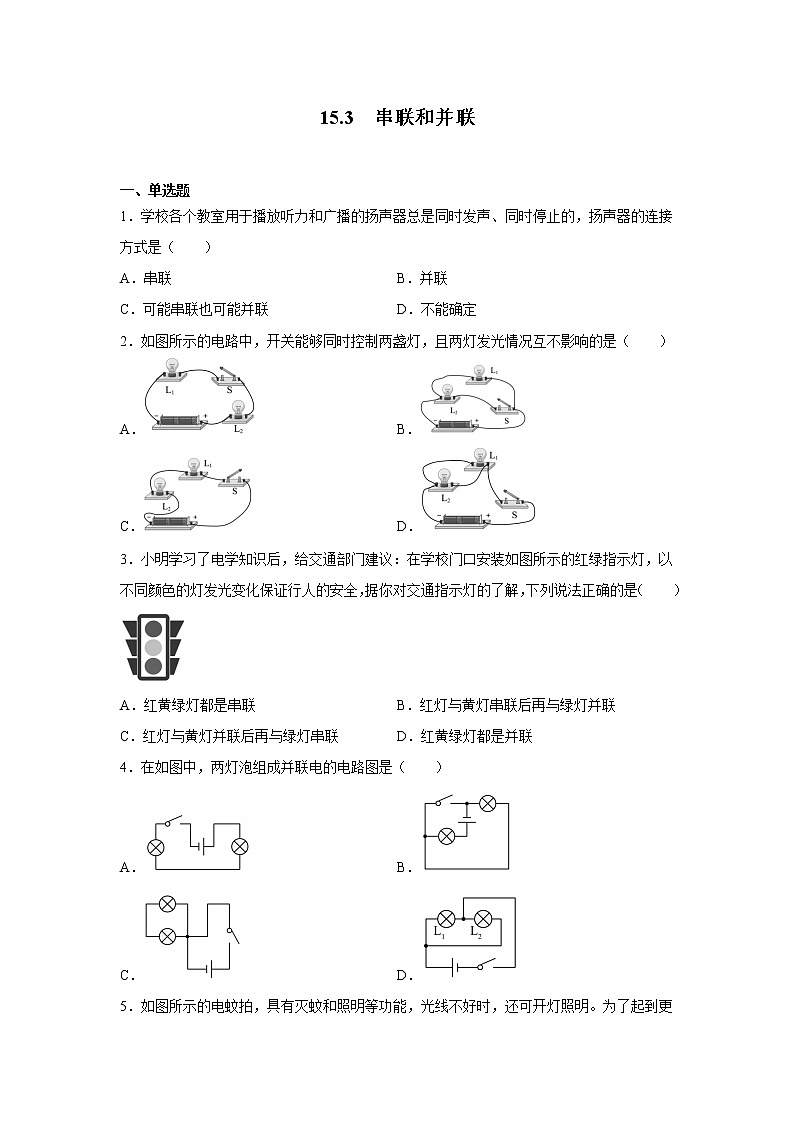

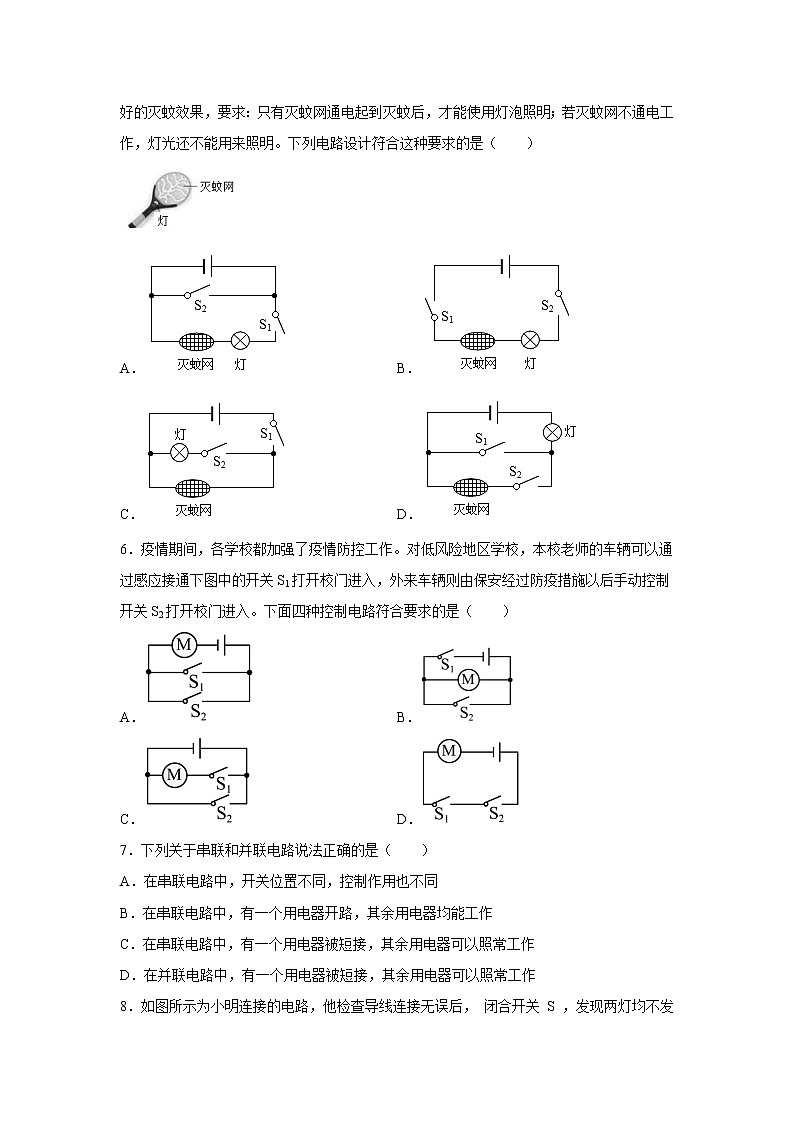

15.3  串聯和并聯 一、單選題1．學校各個教室用于播放聽力和廣播的揚聲器總是同時發聲、同時停止的，揚聲器的連接方式是（　?。?/span>A．串聯 B．并聯C．可能串聯也可能并聯 D．不能確定2．如圖所示的電路中，開關能夠同時控制兩盞燈，且兩燈發光情況互不影響的是（　?。?/span>A． B．C． D．3．小明學習了電學知識后，給交通部門建議：在學校門口安裝如圖所示的紅綠指示燈，以不同顏色的燈發光變化保證行人的安全，據你對交通指示燈的了解，下列說法正確的是（　　）A．紅黃綠燈都是串聯 B．紅燈與黃燈串聯后再與綠燈并聯C．紅燈與黃燈并聯后再與綠燈串聯 D．紅黃綠燈都是并聯4．在如圖中，兩燈泡組成并聯電的電路圖是（　?。?/span>A． B．C． D．5．如圖所示的電蚊拍，具有滅蚊和照明等功能，光線不好時，還可開燈照明。為了起到更好的滅蚊效果，要求：只有滅蚊網通電起到滅蚊后，才能使用燈泡照明；若滅蚊網不通電工作，燈光還不能用來照明。下列電路設計符合這種要求的是（　?。?/span>A． B．C． D．6．疫情期間，各學校都加強了疫情防控工作。對低風險地區學校，本校老師的車輛可以通過感應接通下圖中的開關S1打開校門進入，外來車輛則由保安經過防疫措施以后手動控制開關S2打開校門進入。下面四種控制電路符合要求的是（　?。?/span>A． B．C． D．7．下列關于串聯和并聯電路說法正確的是（　　）A．在串聯電路中，開關位置不同，控制作用也不同B．在串聯電路中，有一個用電器開路，其余用電器均能工作C．在串聯電路中，有一個用電器被短接，其余用電器可以照常工作D．在并聯電路中，有一個用電器被短接，其余用電器可以照常工作8．如圖所示為小明連接的電路，他檢查導線連接無誤后， 閉合開關 S ，發現兩燈均不發光，于是他用一根導線分別連接到ab、bc、cd和ac兩點，燈L1、L2均不發光， 再用導線連接到bd兩點時， 燈L1發光，L2不發光， 由此判定電路的故障可能是（　?。?/span>A．開關S斷路 B．燈L1與開關S均斷路C．燈 L2 斷路 D．燈L2與開關S均斷路9．如圖所示電路中如果閉合S1、S2，斷開S3，那么（　?。?/span>A．只有亮 B．只有亮 C．和均亮 D．和均不亮10．目前，我國的無人機技術已處于國際領先水平。如圖所示的無人機，當開關S1閉合時指示燈亮起，再閉合S2時電動機啟動，無人機起飛。下列電路設計符合要求的是（　　）A． B． C．D．二、填空題11．在如圖所示的電路中，要使燈L1、L2串聯，應閉合開關____，斷開開關 ____。若閉合開關S1、S2，斷開開關S3，則 ____燈亮； ____燈不亮。在此電路圖中，同時閉合開關 ____是不允許的。12．電動汽車是指以車載蓄電池驅動電機行駛的車輛，當給汽車充電時，蓄電池相當于 ___________（選填“用電器”、“電源”或“電阻”）；方便人們使用的手機充電線，如圖所示，它的三個插頭可用于為三臺不同類型的手機充電，每個插頭相當于手機的 ___________；如果三臺手機同時充電，那么這三臺手機的連接方式是 ___________（選填：“串聯”或“并聯”）。13．為了保護同學們的視力，本學期教室里的日光燈全部更換成如圖所示的LED護眼燈，每個教室里的9盞LED護眼燈的連接方式是___________聯的，校園內的景觀燈總是同時亮同時滅，它們是___________聯的。14．小明和小紅通過如下實驗探究串、并聯電路的結構和特點。（1）小明連接好電路如圖所示，小紅指出，若閉合開關S，將發生 _____（斷路/短路）現象；（2）若要電燈L1、L2串聯，此時應去掉 _____（a/b/c）導線；去掉該導線后，閉合開關S，發現兩個燈泡還是不亮，小明用一完好的導線并聯在MN兩點間，發現燈泡L1不亮、L2亮，若故障只出現在一個燈泡上，應是燈泡 _____發生了 _____；（3）若要電燈L1、L2并聯，可將圖示電路中 _____（a/b/c ）導線的一端從N接線柱改接到M接線柱上。15．小莉想探究“在并聯電路中開關的位置是否會影響它的控制作用”，于是她找來了器材并按如圖所示電路連接實物進行實驗。（1）把開關連在干路的a處，閉合、斷開開關時，發現它可以控制 ___________。（2）把開關連在一條支路b處，閉合、斷開開關，發現它可以控制 ___________，___________的工作不受影響。（3）把開關再連接在另一條支路c處，閉合、斷開開關，發現它可以控制 ___________，___________的工作不受影響。（4）通過以上實驗分析得出結論：在并聯電路中，干路開關控制 ___________，支路開關控制 ___________。三、作圖題16．請根據如圖1所示的實物圖，在圖2虛線框內畫出它對應的電路圖。17．根據電路圖，用筆劃線將實物圖連接好。18．疫情防控期間，為了嚴格控制區分外來車輛出入居民小區，很多小區裝備了門禁系統，內部車輛可以被自動開關S1識別并通過電動機啟動橫桿，外部車輛經保安閉合手動開關S2后也可以電動機啟動橫桿，請在虛線框內完成符合要求的電路圖。
參考答案1．B2．D3．D4．D5．C6．A7．C8．D9．B10．C11．S2     S1S3     L1     L2     S2S312．用電器     電源     并聯13．并     串14．短路     b     L1     斷路     a15．L1、L2     L1     L2     L2     L1     所有用電器     所在支路的用電器16．17．18．
