人教版九年級全冊第3節 串聯和并聯優秀課后測評

這是一份人教版九年級全冊第3節 串聯和并聯優秀課后測評，共10頁。試卷主要包含了單選題，填空題，作圖題，綜合題等內容，歡迎下載使用。

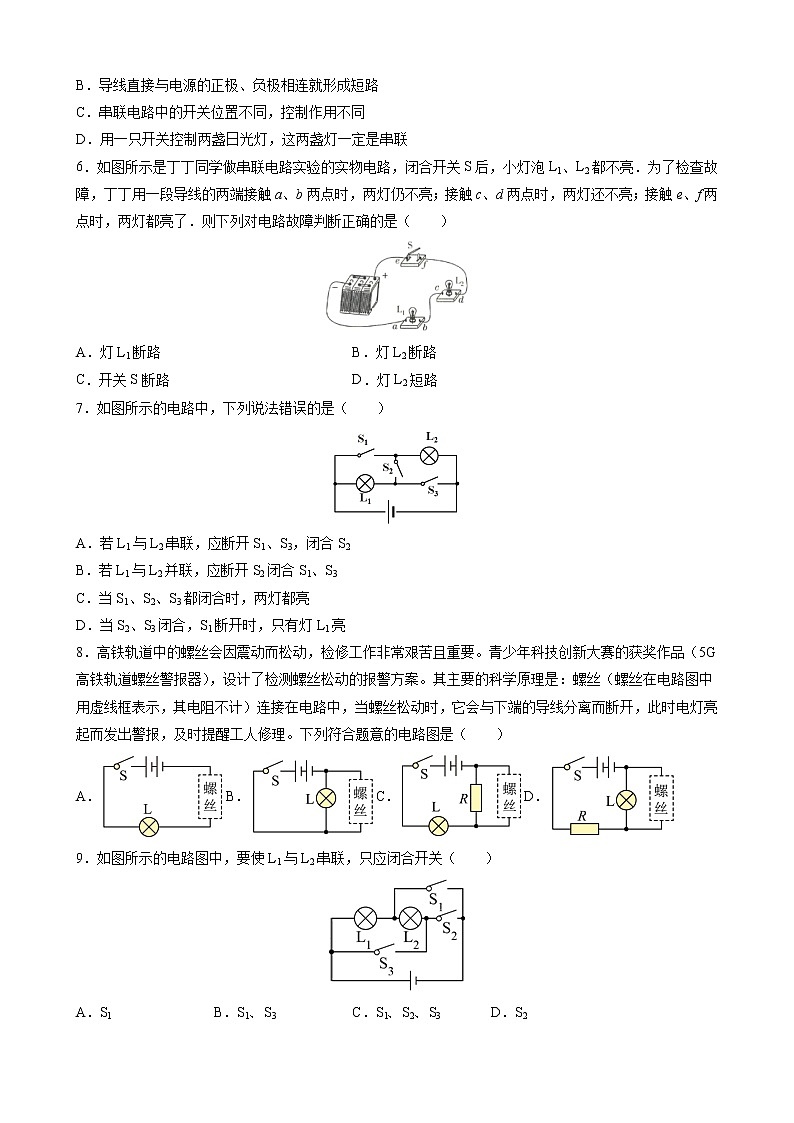

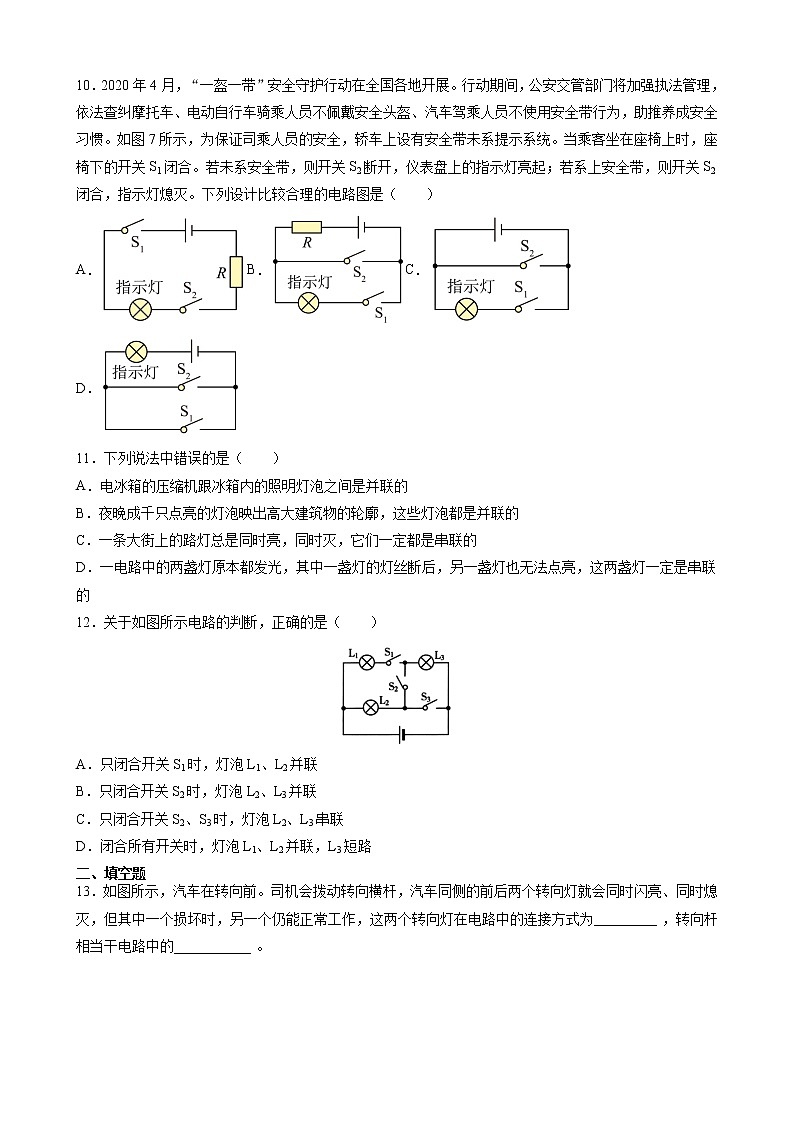

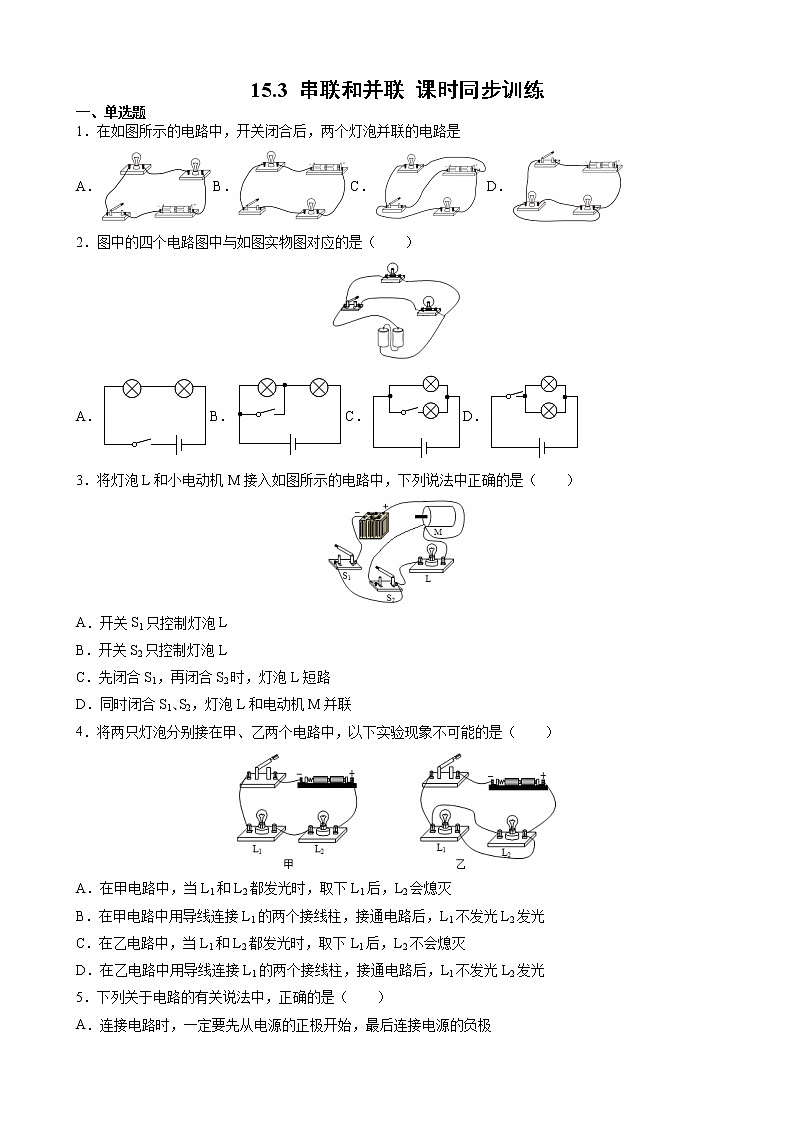

15.3 串聯和并聯 課時同步訓練一、單選題1．在如圖所示的電路中，開關閉合后，兩個燈泡并聯的電路是A．B．C．D．2．圖中的四個電路圖中與如圖實物圖對應的是（　　）A．B．C．D．3．將燈泡L和小電動機M接入如圖所示的電路中，下列說法中正確的是（　　）A．開關S1只控制燈泡LB．開關S2只控制燈泡LC．先閉合S1，再閉合S2時，燈泡L短路D．同時閉合S1?S2，燈泡L和電動機M并聯4．將兩只燈泡分別接在甲、乙兩個電路中，以下實驗現象不可能的是（　?。?/span>A．在甲電路中，當L1和L2都發光時，取下L1后，L2會熄滅B．在甲電路中用導線連接L1的兩個接線柱，接通電路后，L1不發光L2發光C．在乙電路中，當L1和L2都發光時，取下L1后，L2不會熄滅D．在乙電路中用導線連接L1的兩個接線柱，接通電路后，L1不發光L2發光5．下列關于電路的有關說法中，正確的是（　?。?/span>A．連接電路時，一定要先從電源的正極開始，最后連接電源的負極B．導線直接與電源的正極、負極相連就形成短路C．串聯電路中的開關位置不同，控制作用不同D．用一只開關控制兩盞日光燈，這兩盞燈一定是串聯6．如圖所示是丁丁同學做串聯電路實驗的實物電路，閉合開關S后，小燈泡L1、L2都不亮．為了檢查故障，丁丁用一段導線的兩端接觸a、b兩點時，兩燈仍不亮；接觸c、d兩點時，兩燈還不亮；接觸e、f兩點時，兩燈都亮了．則下列對電路故障判斷正確的是（    ）A．燈L1斷路 B．燈L2斷路C．開關S斷路 D．燈L2短路7．如圖所示的電路中，下列說法錯誤的是（　　）A．若L1與L2串聯，應斷開S1、S3，閉合S2B．若L1與L2并聯，應斷開S2閉合S1、S3C．當S1、S2、S3都閉合時，兩燈都亮D．當S2、S3閉合，S1斷開時，只有燈L1亮8．高鐵軌道中的螺絲會因震動而松動，檢修工作非常艱苦且重要。青少年科技創新大賽的獲獎作品（5G高鐵軌道螺絲警報器），設計了檢測螺絲松動的報警方案。其主要的科學原理是：螺絲（螺絲在電路圖中用虛線框表示，其電阻不計）連接在電路中，當螺絲松動時，它會與下端的導線分離而斷開，此時電燈亮起而發出警報，及時提醒工人修理。下列符合題意的電路圖是（　?。?/span>A．B．C．D．9．如圖所示的電路圖中，要使L1與L2串聯，只應閉合開關（　?。?/span>A．S1 B．S1、S3 C．S1、S2、S3 D．S210．2020年4月，“一盔一帶”安全守護行動在全國各地開展。行動期間，公安交管部門將加強執法管理，依法查糾摩托車、電動自行車騎乘人員不佩戴安全頭盔、汽車駕乘人員不使用安全帶行為，助推養成安全習慣。如圖7所示，為保證司乘人員的安全，轎車上設有安全帶未系提示系統。當乘客坐在座椅上時，座椅下的開關S1閉合。若未系安全帶，則開關S2斷開，儀表盤上的指示燈亮起；若系上安全帶，則開關S2閉合，指示燈熄滅。下列設計比較合理的電路圖是（　?。?/span>A．B．C．D．11．下列說法中錯誤的是（　?。?/span>A．電冰箱的壓縮機跟冰箱內的照明燈泡之間是并聯的B．夜晚成千只點亮的燈泡映出高大建筑物的輪廓，這些燈泡都是并聯的C．一條大街上的路燈總是同時亮，同時滅，它們一定都是串聯的D．一電路中的兩盞燈原本都發光，其中一盞燈的燈絲斷后，另一盞燈也無法點亮，這兩盞燈一定是串聯的12．關于如圖所示電路的判斷，正確的是（　?。?/span>A．只閉合開關S1時，燈泡L1、L2并聯B．只閉合開關S2時，燈泡L2、L3并聯C．只閉合開關S2、S3時，燈泡L2、L3串聯D．閉合所有開關時，燈泡L1、L2并聯，L3短路二、填空題13．如圖所示，汽車在轉向前。司機會撥動轉向橫桿，汽車同側的前后兩個轉向燈就會同時閃亮、同時熄滅，但其中一個損壞時，另一個仍能正常工作，這兩個轉向燈在電路中的連接方式為_________ ，轉向桿相當干電路中的___________ 。14．如圖所示為某賓館的房卡。只有把房卡插入槽中，房間內的燈和插座才能有電。房卡的作用相當于一個______（填電路元件名稱）接在干路上。房間里有電燈、電視等用電器，它們是______聯的。15．如圖電路中，若使L1和L2串聯，應閉合開關________；若使L1和L2并聯，應閉合開關_______；若閉合開關_________，將燒毀電源。16．如圖所示的電路圖中若要使燈泡L1和L2組成串聯電路應該閉合開關________；若要使燈泡L1和L2組成并聯電路應該閉合開關________，如果閉合開關________就會導致整個電路短路。17．如圖所示電路，若閉合開關，電路將是_____（選填“通路”、“開路”、“短路”），必須改正：若要使電路中的兩燈串聯，只要拆除導線_______即可；若要使電路中的兩燈并聯，則要將導線______改接到接線柱______。 三、作圖題18．根據下圖中的電路圖，把電路元件連接起來。19．某保密室有三道門，關上一道門相當于閉合一個開關。只要有一道門沒有關上紅色和綠色的指示燈都會發光。當三道門都關上時，紅燈會熄滅，只有綠燈會發光。請設計出符合要求的電路圖畫在虛線的方框內，并根據所設計的電路圖在圖中用筆畫線將實物連接成符合要求的電路。（要求：連線不能交叉，線頭接在接線柱上。）______、______四、綜合題20．若將發光二極管按兩種方式接入電路中，則會出現如圖所示情況，這說明發光二極管具有單向導電性．利用其這一特性，我們可以來判斷電路中的電流方向，若想判斷圖電路中的電流方向，請你將所設計的電路圖畫在方框內．按你所設計的電路圖說明你的判斷方法：________________．發光二極管的電路符號為                        參考答案1．C【解析】AB．由圖可知，開關閉合后，兩個電路都只有一條路徑，是串聯電路．故A、B不符合題意．C．由圖可知，開關閉合后，電流從正極出來分別流經兩個燈泡后會合，再經過開關回負極，有兩條路徑，兩燈泡并聯．故C符合題意．D．由圖可知，開關閉合后，電源被短路．不符合題意．2．C【解析】A．由實物圖知，兩只燈泡并聯，開關控制其中一只燈泡。A選項兩燈串聯，故A不符合題意；B．開關閉合后一只燈泡被短路，故B不符合題意；C．兩只燈泡并聯，開關控制其中一只燈泡，故C符合題意；D．兩只燈泡并聯，開關控制干路，本題要求開關控制支路，故D不符合題意。3．D【解析】ABD．由圖可知，同時閉合S1?S2，燈泡L和電動機M并聯，開關S1在干路中，控制整個電路，開關S2只控制電動機M，故D正確，AB錯誤；C．先閉合S1，燈泡發光，再閉合S2時，電動機M工作，燈泡不會短路，故C錯誤。故選D。4．D【解析】A．在甲電路中，兩燈串聯，相互影響，當燈和都發光時，取下燈，燈將會熄滅，故A不符合題意；B．在甲電路中用導線連接的兩個接線柱，接通電路后，被斷路，電路為的基本電路，因此不發光，故B不符合題意；C．在乙電路中，兩燈并聯，互不影響，當燈和都發光時，取下后，不會熄滅，故C不符合題意；D．在乙電路中用導線連接的兩個接線柱，接通電路后，形成電源斷路，因此燈泡和都不發光，故D符合題意。故選D。5．B【解析】A．連接電路時，為防止出現短路、漏接，應該按照一定的順序接線；可從電源的正極開始，經用電器，最后連接電源的負極；也可從電源的負極開始，經用電器，最后連接電源的正極；故A錯誤；B．用導線未經過用電器直接將電源的正極、負極相連，就會造成電源短路，故B正確；C．串聯電路中的開關控制所有用電器，與開關的位置無關，故C錯誤；D．兩盞燈串聯，一只開關同時控制兩盞日光燈。兩盞日光燈并聯時，開關接在干路上，一樣起到控制兩盞燈的作用，故D錯誤。故選B。6．C【解析】A．如果燈L1斷路，用一段導線的兩端接觸a、b兩點時，L2亮，故A錯誤．B．如果燈L2斷路.導線接觸c、d兩點時，L1發光．故B錯誤．C．如果開關S斷路，導線接觸c、d兩點時，電路是通路，兩燈都發光，而導線的兩端接觸a、b兩點時或c、d兩點時，電路仍是斷路，所以兩燈不亮，故C正確；D．如果燈L2短路，則L1會發光，故D錯誤．7．C【解析】A．要使燈L1與L2串聯，則燈泡L1與L2和電源應首尾相連，所以應閉合開關S2，斷開開關斷開S1、S3，故A正確；A不符合題意；B．要使L1與L2并聯，電流從正極流出分別經過兩個燈泡，然后回到電源負極，故需要閉合開關S1、S3，斷開開關S2，故B正確；B不符合題意；C．當S1、S2、S3都閉合時，形成電源短路，即兩個燈泡都不發光，故C錯誤；C符合題意；D．當S2、S3閉合，S1斷開時，L2被短路，電路為L1的基本電路，因此只有L1燈亮，故D正確；D不符合題意。故選C。8．D【解析】根據題意知道，螺絲連接在電路中，當螺絲松動時，它會與下端的導線分離而斷開，螺絲不接入電路中，即螺絲所在電路發生了斷路，此時指示燈會發光，這表明螺絲與燈泡是并聯在電路中的，由于螺絲的電阻很小，能把燈泡短路；為了保護電路，防止電源短路，在干路中應該接上一個保護電阻，故D符合題意。故選D。9．D【解析】要使燈L1、L2組成串聯電路，應將兩燈首尾相連接到電源兩端，則只需閉合開關S2即可．故選D．10．B【解析】AD．若未系安全帶，則開關S2斷開，儀表盤上的指示燈亮起；若系上安全帶，則開關S2閉合，指示燈熄滅，則說明開關S2與燈泡是并聯，故AD錯誤；BC．當S2閉合時，電路會出現短路，為了保護電路，需要接入一個電阻，保護電路，故B正確；C錯誤。故選B。11．C【解析】并聯電路各支路互不影響，一個用電器不工作，不影響另一個用電器的工作；串聯電路中電流只有一條路徑，一個用電器不工作，另外的用電器也不能工作。A．電冰箱的壓縮機跟冰箱內的照明燈泡工作互不影響，可獨立工作，故電冰箱的壓縮機跟冰箱內的照明燈泡之間是并聯的，故A正確，不符合題意； B．夜晚成千只點亮的燈泡映出高大建筑物的輪廓，如果一個燈泡不發光，另外的燈泡仍發光，故這些燈泡都是并聯的，故B正確，不符合題意； C．如果一條大街上的一盞燈不發光，其它的燈泡仍正常工作，各盞燈互不影響，故一條大街上的路燈是并聯的（出現題中現象，是因為開關接在干路上），故C錯誤，符合題意； D．一電路中的兩盞燈原本都發光，其中一盞燈的燈絲斷后，另一盞燈也無法點亮，說明兩盞燈互不影響，故這兩盞燈一定是串聯的，故D正確，不符合題意。故選C。12．D【解析】A．只閉合開關S1時，燈泡L1與燈泡L3串聯，故A錯誤；B．只閉合開關S2時，燈泡L2、L3串聯，故B錯誤；C．只閉合開關S2、S3時，燈泡L3被短路，只有L1接入，故C錯誤；D．閉合所有開關時，燈泡L1、L2并聯，L3短路，故D正確。故選D。13．并聯    開關    【解析】[1][2]電路連接方法有兩種∶串聯和并聯。串聯的燈泡只能一起亮滅，并聯的燈泡可以分別控制亮滅。我們家里的照明電路通常是用并聯的方法連接的，汽車在轉向前，司機會撥動轉向橫桿，汽車同側的前后兩個轉向燈就會同時閃亮、同時熄滅，但其中一個損壞時，另一個仍能正常工作，這兩個轉向燈在電路中的連接方式為并聯，轉向桿相當于電路中的開關。14．開關    并    【解析】[1]把房卡插入槽中，房間內的燈和插座才能有電，所以房卡能夠控制電路的通斷，相當于一個在干路上的開關。[2]家用電器之間互不影響，所以是并聯的。15．S2    S1、S3    S1、S2、S3    【解析】[1]如圖電路中，若使L1和L2串聯，則電流的路徑只有一條，電流要分別經過L1和L2，應閉合開關S2。[2]若使L1和L2并聯，則電流的路徑有兩條，兩條電流分別經過兩個燈泡，應閉合開關S1、S3。[3]若同時閉合開關三個開關S1、S2、S3，則電源的兩端被導線相連，電源會短路，將燒毀電源。16．S2    S3、S1    S1、S2    【解析】[1]由圖可知，只閉合開關S2時，兩個燈泡逐個順次連接在電路中，即兩燈泡串聯。[2]閉合開關S3、S1時，兩個燈泡并列連接在電路中，即兩燈并聯。[3]如果閉合開關S1、S2時，會不經過用電器，直接用導線將電源的兩極連接起來，造成短路。17．短路    b    c（d）    1(3)    【解析】[1]若閉合開關，電流將經開關、導線d、b、c直接把電源兩極相連，為短路。[2]若要使電路中的兩燈串聯，只要拆除導線b即可。[3][4]若要使電路中的兩燈并聯，則要將導線c接1接線柱或導線d接3接線柱。18．19．        20．
