人教版第2節 電流和電路教學ppt課件

這是一份人教版第2節 電流和電路教學ppt課件，共17頁。PPT課件主要包含了如圖所示等內容，歡迎下載使用。

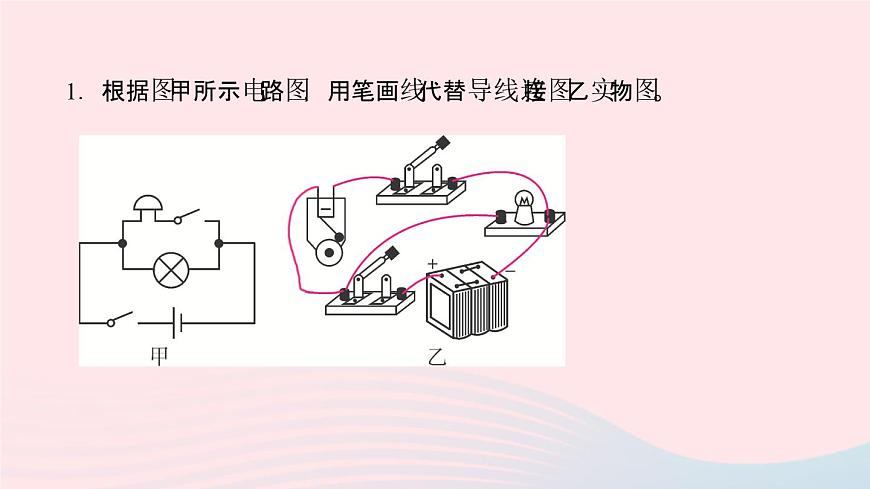

1．根據圖甲所示電路圖，用筆畫線代替導線連接圖乙實物圖。

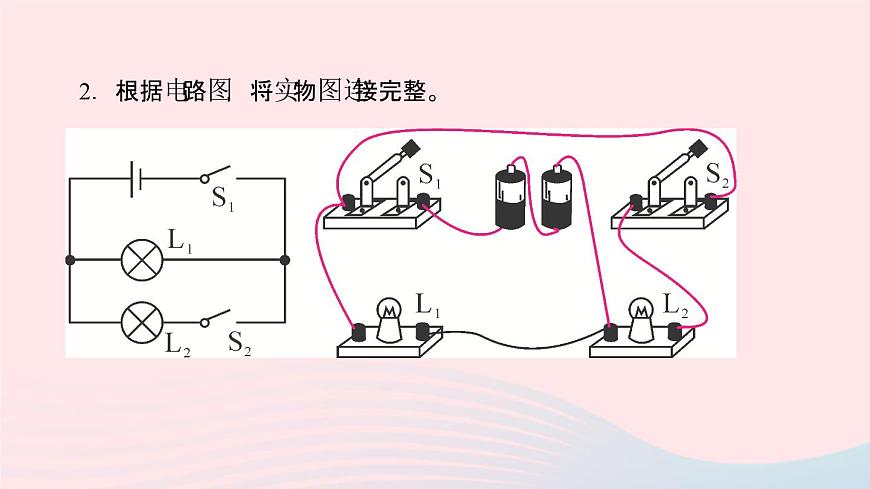

2．根據電路圖，將實物圖連接完整。

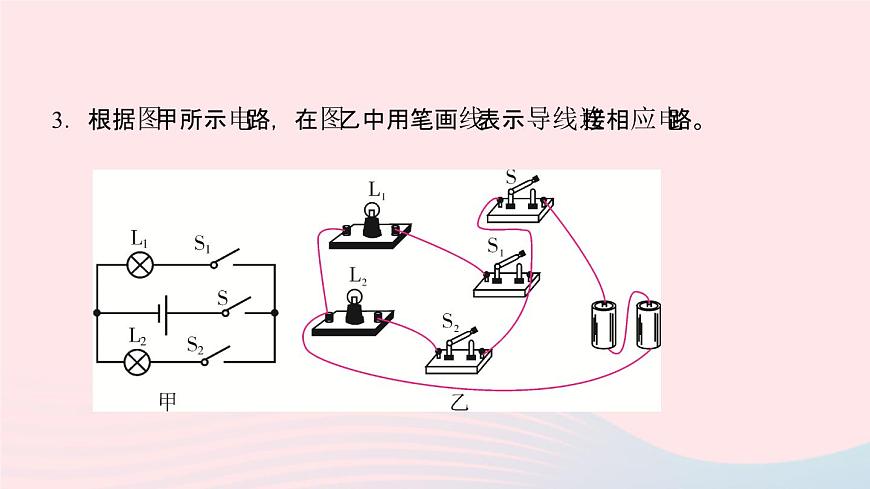

3．根據圖甲所示電路，在圖乙中用筆畫線表示導線連接相應電路。

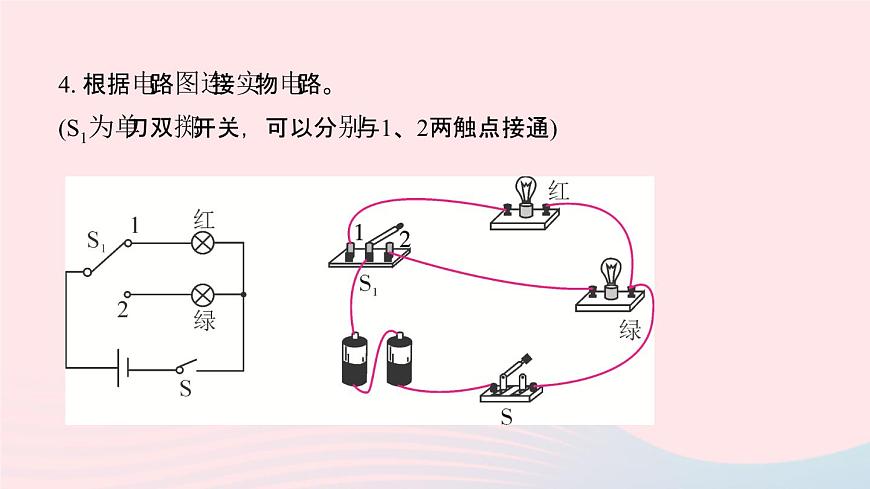

4. 根據電路圖連接實物電路。(S1為單刀雙擲開關，可以分別與1、2兩觸點接通)

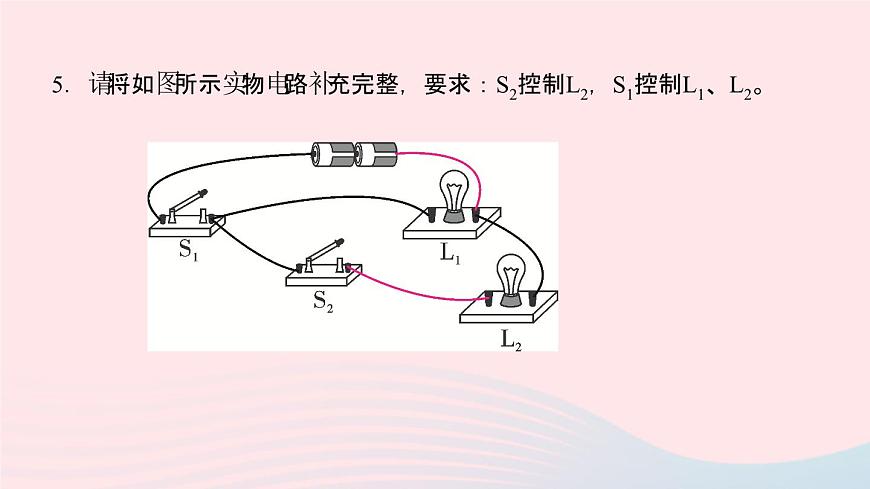

5．請將如圖所示實物電路補充完整，要求：S2控制L2，S1控制L1、L2。

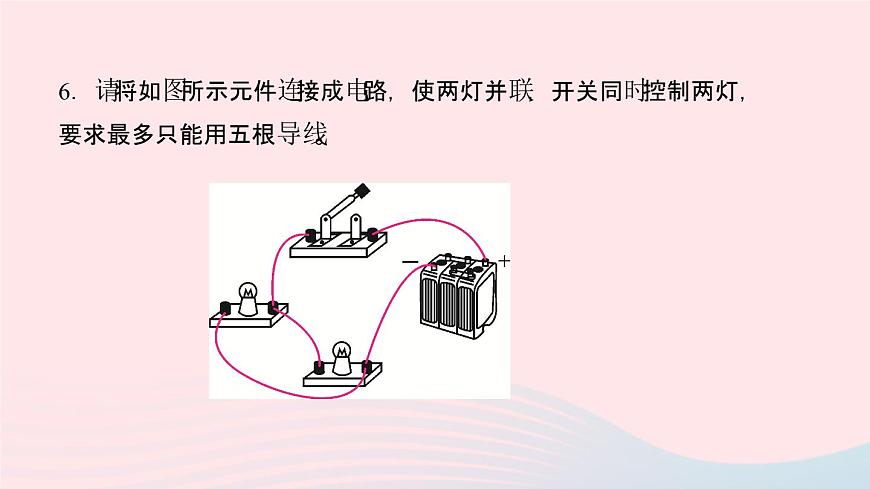

6．請將如圖所示元件連接成電路，使兩燈并聯，開關同時控制兩燈，要求最多只能用五根導線。

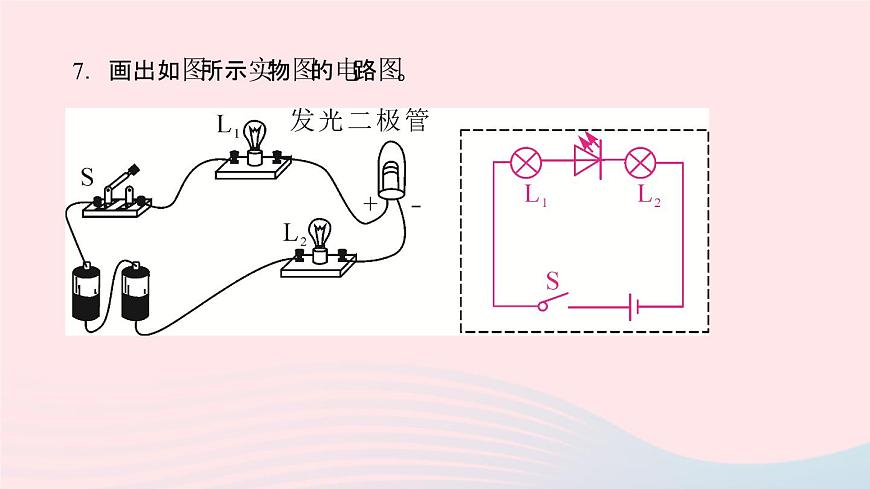

7．畫出如圖所示實物圖的電路圖。
8．根據如圖所示實物圖，在虛線框中畫出對應的電路圖。
9．按實物連接圖畫出相應的電路圖。
10．畫出如圖所示實物圖的電路圖。
11．按實物連接圖畫出對應的電路圖。
12．根據連接的實物電路畫出對應的電路圖。
13．如圖所示，S1為單刀單擲開關，S2為單刀雙擲開關，請按實物電路畫出對應的電路圖。
14．原電路連接有誤，不改變電路原來的連接情況，增加導線，完成燈泡L1、L2和L3并聯的電路。
15．在如圖所示電路中，更改一條導線(在需要更改的導線上打“×”后，再用筆畫線代替導線)，使開關S閉合后，圖中兩燈并聯。
