中考 電學計算的復習 優質課件

這是一份中考 電學計算的復習 優質課件，共13頁。PPT課件主要包含了電學里的計算，歐姆定律，電壓電流電阻，電功與電功率，電功電流做的功，焦耳定律，分析電路，分析問題，找已知條件確定公式等內容，歡迎下載使用。

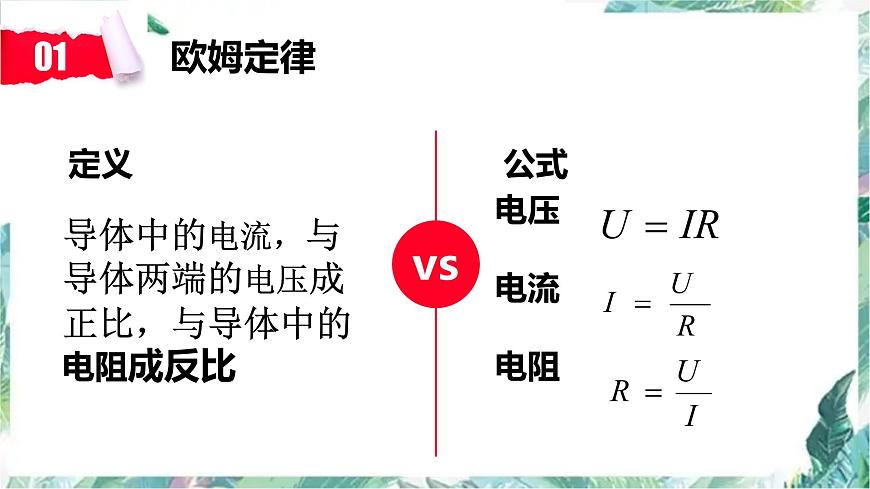

導體中的電流，與導體兩端的電壓成正比，與導體中的電阻成反比

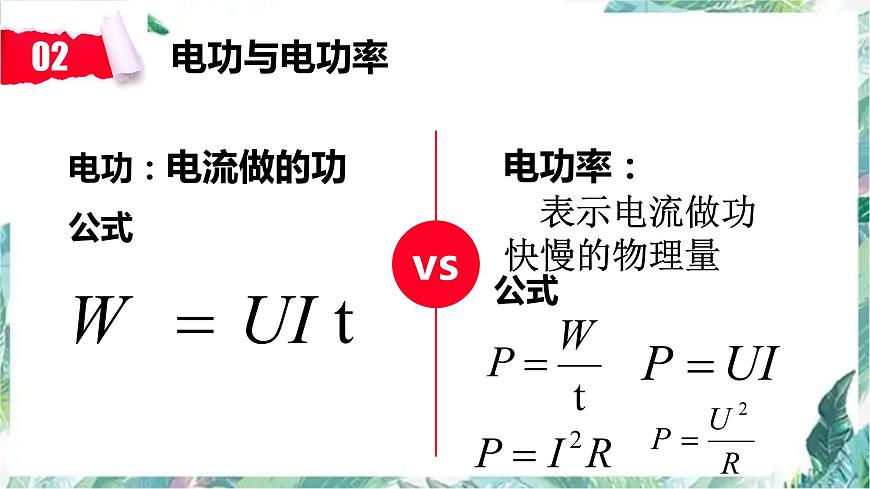

電功率： 表示電流做功快慢的物理量

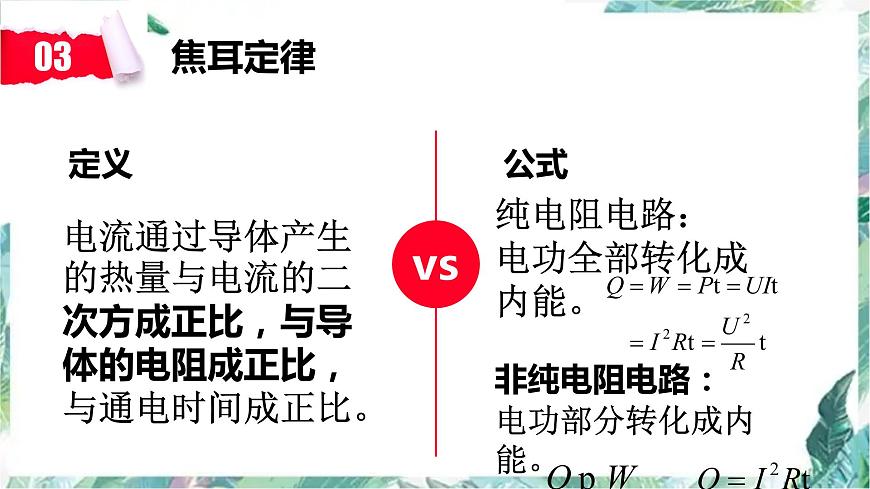

電流通過導體產生的熱量與電流的二次方成正比，與導體的電阻成正比，與通電時間成正比。
純電阻電路： 電功全部轉化成內能。非純電阻電路：電功部分轉化成內能。
(2019年)如圖 甲所示，在 2019 年某工廠要研發一種新型材料，要求對該材料的承受的撞擊力進行測試.在測試時將材料樣品(不計質量)平放在壓力傳感器上，閉合開關S，由靜止自由釋放重物，經撞擊后樣品材料仍完好無損.從重物開始下落到撞擊樣品的整個過程中，電流表的示數 I 隨時間 t變化的圖象如圖乙所示，壓力傳感器的電阻 R 隨壓力 F 變化的圖象如圖丙所示.電源的電壓為 24 V，定值電阻 R0＝10 Ω.求：
(1)在重物下落的過程中， 壓力傳感器的電阻是多少？(2)在撞擊過程中，樣品受到的最大撞擊力是多少？
定值電阻R0兩端的電壓U0＝IR0＝0.2A×10Ω＝2V壓力傳感器兩端的電壓U＝U '－U0＝24V－2V ＝22V
(2)由圖丙可知，撞擊力最大時，電阻最小，電流最大又由圖乙可知，最大的電流為 I'＝1.2 A
由圖丙可知，此時受到撞擊力 F＝600 N.
解：(1)由圖乙可知，在重物沒有撞擊傳感器的過程中，電 路中的電流 I＝0.2 A
電功、電功率有關的計算
(2021 年)如圖 3-13 甲是某款電熱水龍頭.即開即熱、冷熱兼用.圖乙是它的原理電路圖，R1、R2 為電熱絲.通過旋轉手柄帶動開關 S 接通對應的電路，從而實現冷水、溫水和熱水之間切換.有關參數如表所示.不考慮溫度對電阻絲值的影響。請回答下列問題：
(1)開關與1、2接觸時，水龍頭放出的水是______( 填“溫”或“熱”)水，
此時電路中的電流多大？
(2)水龍頭放熱水時，正常工作 50 s，消耗的電能是多少？(3)R2 的電阻值多大？
　　1、善于挖掘題目中的隱含條件 　　電學試題時，有些題目的已知條件并不明顯給出，而是隱藏在其中，求解這類問題的關鍵在于挖掘其中的隱含條件，而這些隱含條件可從物理現象、關鍵用語等已知條件中挖掘?！　?、抓住電路中的“不變量” 　　　　當電路狀態發生改變時，電路的電源電壓和定值電阻阻值一般不隨電路狀態的改變而改變.抓住以上“不變量”，利用歐姆定律、串并聯電路特點、電功及電功率的計算公式解決問題。
電學計算題的解題技巧：
考點3 電熱綜合計算
(2020年)養生壺是一種用于養生保健的可以烹飪的容器，類似于電水壺，其最大的特點是采用一種新型的電加熱材料，通過高溫把電熱膜電子漿料(金屬化合物)噴涂在玻璃表面形成面狀電阻，在兩端制作銀電極，通電后產生熱量把壺內的水加熱.小明家買了一個養生壺(圖 3-22 甲)，其銘牌如下表所示.
(1)該養生壺正常工作時，面狀電阻的阻值是多少？(2)若壺內裝有 2 L 溫度為 20 ℃的水，在一個標準大氣壓下，將水燒開，此過程中吸收的熱量是多少？　[c水＝4.2 ×103 J/(kg·℃)，
1 L＝1×10－3 m3]
(3)小明關閉家中的其他所有電器，只有該壺在加熱過程中家用電能表 (圖乙)的轉盤 5 min 內轉了 300 轉，此過程中養生壺消耗的電能和實際電功率各是多少？
