中考物理復習《中考電學計算》公開課課件 (最新)

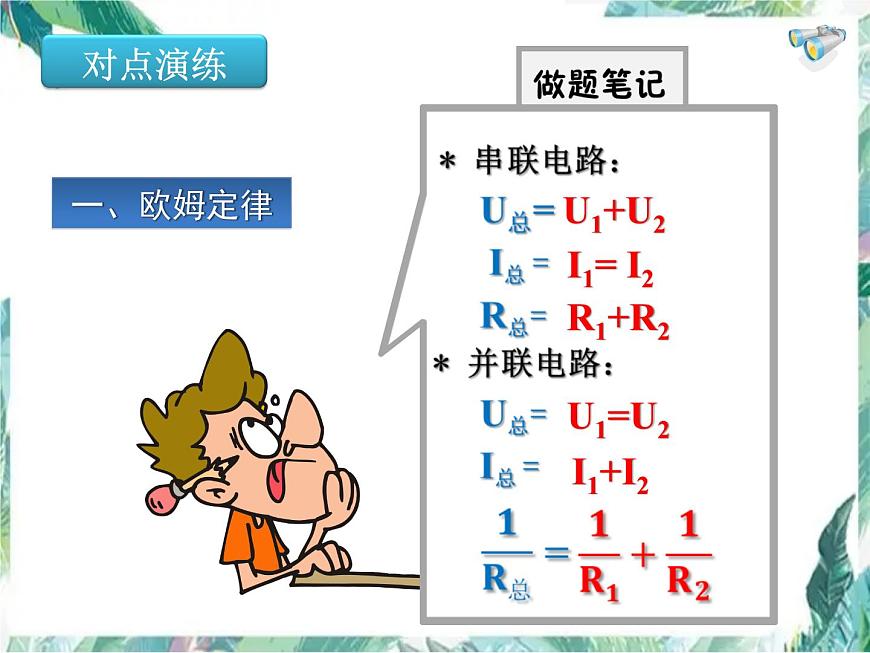

這是一份中考物理復習《中考電學計算》公開課課件 (最新)，共15頁。PPT課件主要包含了電學物理量，電壓U，電功率P，電能W，歐姆定律，U1+U2，I1I2，R1+R2，U1U2，I1+I2等內容，歡迎下載使用。

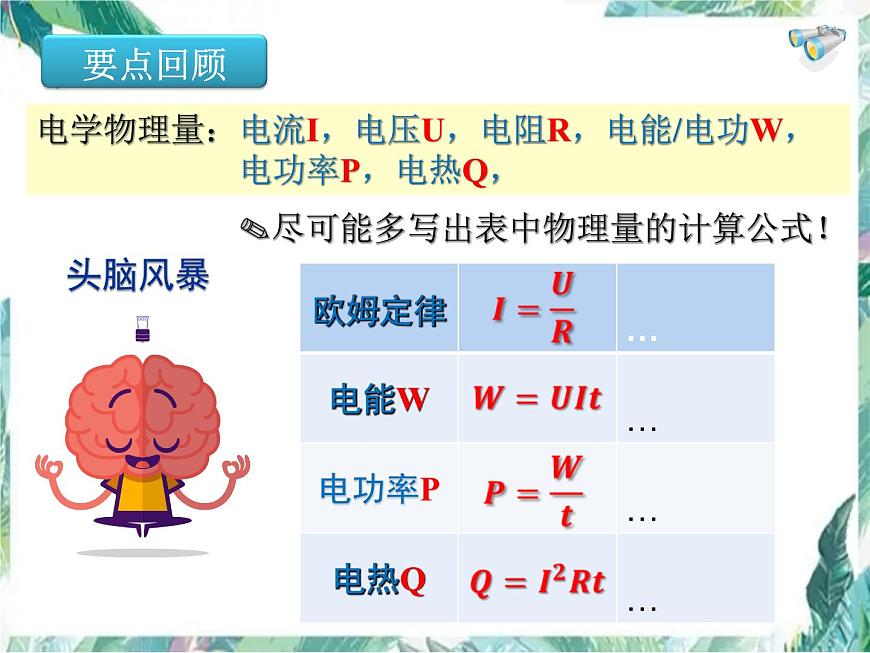

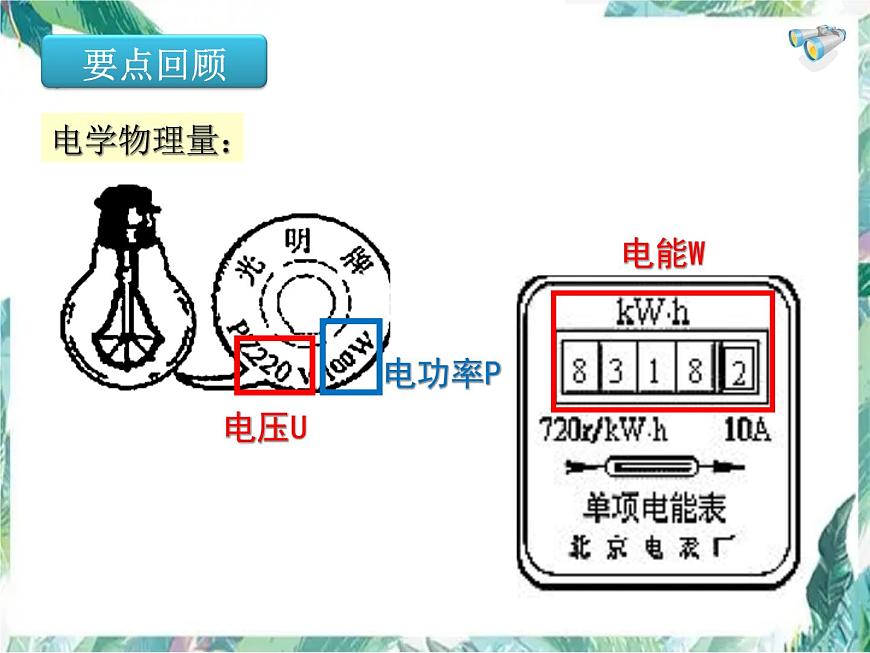

電學物理量：電流I，電壓U，電阻R，電能/電功W， 電功率P，電熱Q，
?盡可能多寫出表中物理量的計算公式！

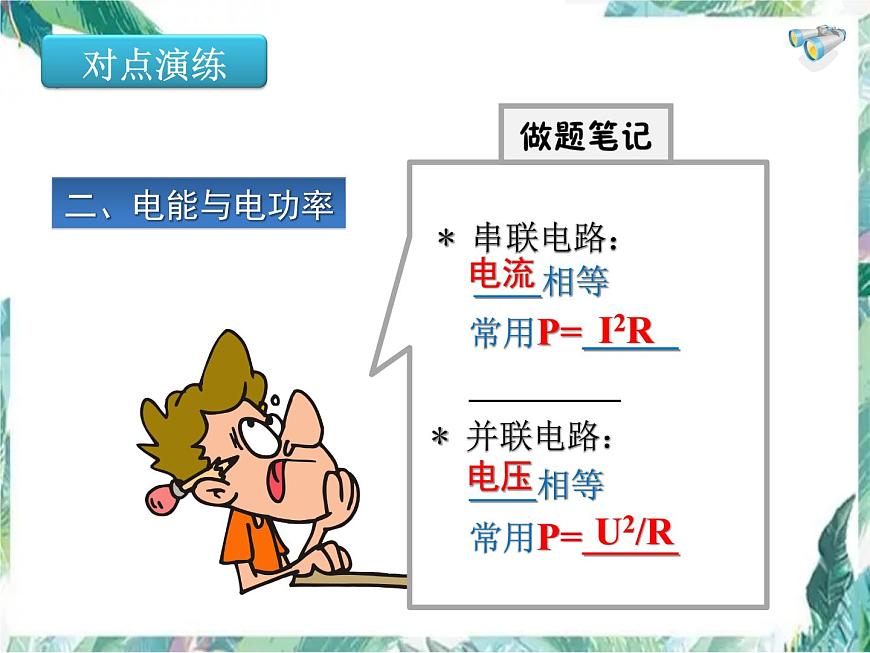

* 串聯電路： 相等 常用P= * 并聯電路： 相等 常用P=

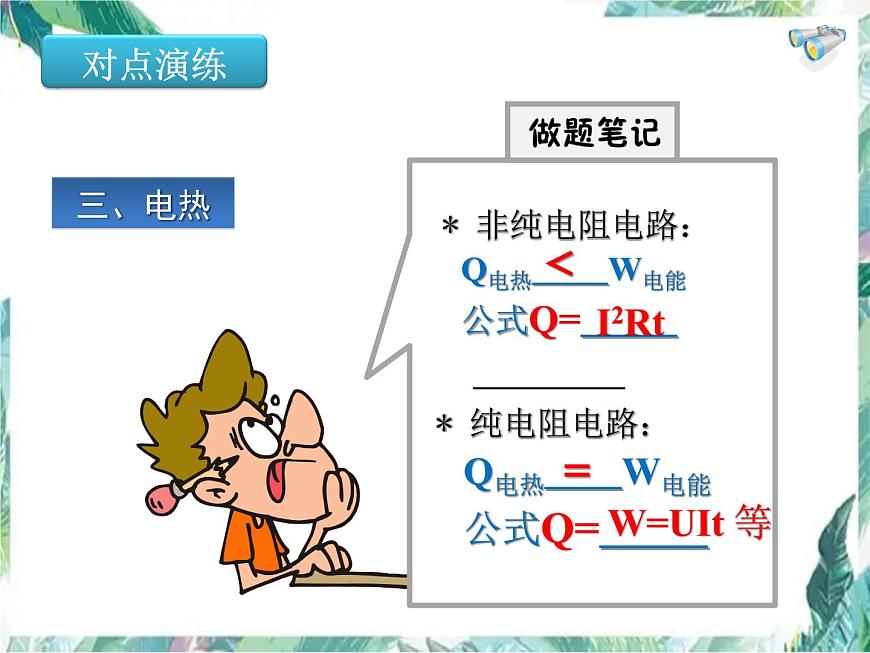

* 非純電阻電路： Q電熱 W電能 公式Q= * 純電阻電路： Q電熱 W電能 公式Q=

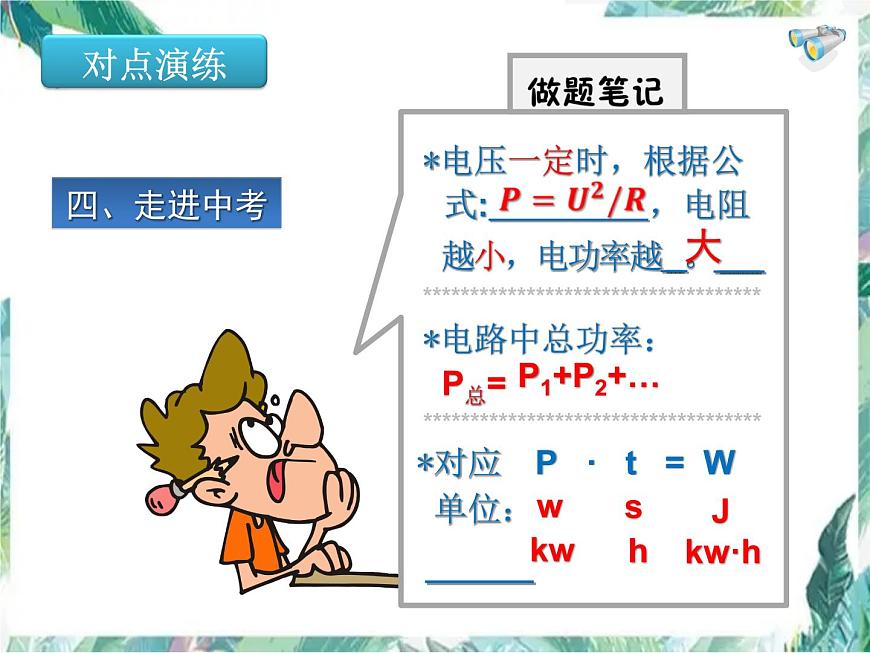

*電壓一定時，根據公 式: ，電阻 越小，電功率越 。 *************************************電路中總功率： P總= *************************************對應 P · t = W 單位：
如圖1所示的電路中，電阻R1的阻值為10Ω。閉合開關S，電流表A1的示數為0.3A，電流表A的示數為0.5A.求(1)通過電阻R2的電流.(2)電源電壓.
解：由題可知I=0.5A,I1=0.3A
（1）R2的電流為： I2=I-I1=0.5A-0.3A=0.2A
（2）電源電壓為 ： U=I1R1=0.3A×10Ω=3V
答：通過R2的電流為0.2A，電源電壓為3V。
1.如圖所示，小燈泡標有“2.5V”字樣，閉合開關S后，燈泡L正常發光，電流表、電壓表的示數分別為0.14A和6V。試求：（1）電阻R兩端的電壓為多少？（2）電阻R的阻值是多少？（3）燈泡L消耗的電功率是多少？（4）通電10min，電流通過R產生的熱量為多少？
（1）R兩端的電壓為：U=U總-UL=6V-2.5V=3.5V
（2）R的阻值為：R=U/I=3.5V÷0.14A=25Ω
（4） R產生的熱量為：Q=I2Rt=（0.14A）2×25Ω×10×60s=294J
（3）L消耗的電功率為：P=UI=2.5V×0.14A=3.5W
答： R兩端的電壓為3.5V, R的阻值為25Ω， L消耗的電功率為3.5W, ） R產生的熱量為294J。
2.有一只標有“220 V 44W”的燈泡，接在家庭電路中，求:（1）燈泡正常發光時的電阻？（2）燈泡正常發光時通過它的電流？（3）1.1KW.h的電可供此燈泡正常工作多少時間？（4）若實際電壓為110V，則燈泡的功率為多大？燈泡的發光情況如何？(小燈泡的電阻不受溫度影響)
（1）正常發光電阻為：R=U2/P額=(220V)2÷44W=1100Ω
（2）電流為：I=P額/U額=44W÷220V=0.2A
（4）此時功率為：P實=U實2/R=(110V)2÷1100Ω=11W
（3）時間為：t=W/P額=1.1kW.h÷0.44kW=2.5h
答：燈泡正常發光電阻為1100Ω、電流為0.2A，可在正常工作約2.5h，220V時燈泡的功率約為11W，此時燈泡比正常的暗。
因?yàn)镻實
